Фильтрующий колодец: конструкция, назначение, технология устройства

Важные моменты

Запрещена установка колодца на скальных породах, имеющих трещины – загрязнённая жидкость легко проникнет в питьевую воду.

Рекомендуемая площадь фильтрации:

  • 3 квадратных метра – песчаники;
  • 1,5 квадратного метра – супеси.

Минимально допустимое расстояние до водопроводных систем, смонтированных из пластиковых труб, составляет 1,5 метра. От колодцев с питьевой водой любые канализационные узлы должно отделять расстояние в 30-50 метров.

Особое внимание уделяется уровню грунтовых вод. Сооружение должно иметь достаточную глубину, но при этом возвышаться на один метр над уровнем грунтовых вод. Если в конкретной местности грунтовые воды подступают к поверхности, от фильтрующего колодца лучше вообще отказаться

Если в конкретной местности грунтовые воды подступают к поверхности, от фильтрующего колодца лучше вообще отказаться.

Как расчитать фильтрующую площадь колодца

Когда все санитарные требования учтены, настала пора рассчитать необходимую фильтрующую площадь колодца. Сложив площадь дна с площадями всех стен, и умножив на высоту слоя фильтрующего материала, получаем суммарную фильтрующую площадь поверхности колодца. Она ни в коем случае не должна быть больше четырёх квадратных метров! А глубину ограничиваем двумя с половиной – тремя метрами с учётом того, что подземные воды должны быть ниже дна колодца хотя бы на 1 метр.

Например, если колодец сделать из колец диаметром 1м, то площадь дна будет 0,76м2. При максимально допустимой высоте донного фильтра в 1м, площадь стенок колодца, с которыми соприкасается фильтрующий материал будет 2*3,14*радиус кольца*высоту 1м = 3,14м2. Общая фильтрующая поверхность колодца будет составлять 0,76+3,14 = 2,39м2.

При оценке берётся в расчёт не только определённый в конкретный момент уровень грунтовых вод УГВ, но также сезонные колебания (ведь наивысшей точки подземная влага достигает, когда весной таит снежный покров). Если нет никаких данных о точке нахождения подземных вод, её следует определить путём рытья ям.

Оптимальным считается то место, где проявления влажности в яме замечаются в полутора-двух метрах ниже уровня поверхности. Если же вдруг вода показывается, когда не пройдено и метра, тогда такое место категорически не годится и от фильтрационного колодца придётся отказаться.

Необходимая площадка разрыта. Самое время взяться за подвоз шлака или гравия, щебня или битого кирпича, керамзита. Размер фракций для фильтрующего слоя (донного фильтра) должен быть не более трёх сантиметров. Если это условие соблюдается, из хозяйственно-бытовых стоков на фильтрующих частицах осаждается ил, который становится средой для развития колоний микроорганизмов. Биобактерии, обеспечивая себя забираемыми из сточных вод веществами производят побочный эффект разложения органики, накапливающейся на дне (выпадающий в осадок).

Отфильтрованные стоки уходят через донный фильтр и перфорированные стенки колодца в песчаный грунт или супесь к грунтовым водам. Сверху идут слои (по порядку) – щебня-мелкофракционника, битых кирпичей и шлака из отвалов. Теми же материалами закрывают промежуток от стенки колодца до стенки шахты.

Кстати, площадь нужна для расчётов не только количества используемых фильтрационных материалов, но также и способности фильтрующих слоёв перенести нагрузку. Так, супеси могут за сутки «переработать» сорок литров стоков на квадратный метр, песок вытянет вдвое больше (и это уже предел, чего-либо лучшего просто не найти). Размеры колодца при различных расходах сточных вод приведены в таблице.

Статья по теме: Фильтр для смягчения водопроводной воды

Форма колодца особой роли не играет, подбирать её можно по своему усмотрению. А вот материалы для стенок опробованы уже многолетней практикой: это монолит-бетон, сборный дырчатый железобетон, кирпич усиленного обжига (пережжённые кирпичи), бутовый камень.

Монтаж фильтрующего колодца для канализации своими руками (видео)

  • тачку;
  • лопату;
  • молоток;
  • строительный нож;
  • топор;
  • ножовку по дереву и металлу;
  • рулетку.
  • Организация подъездной дороги. Выбрав место под такое очистное устройство, нужно предусмотреть подъездной путь к нему. Со временем на дне его конструкции образуется много ила, и фильтр перестает справляться со своим предназначением. В этом случае без помощи ассенизаторской машины не обойтись.
  • Вырывание котлована. Если для стен шахты используются железобетонные кольца, то процесс предполагает вначале установку первого кольца. Затем нужно подкапываться изнутри кольца, выбрасывая землю наружу. Кольцо будет постепенно заглубляться в землю под действием своей массы. После того как первое кольцо опустится под землю на всю свою высоту, выполняется закладка кирпичей, в которых предусматриваются отверстия в шахматном порядке. После этого устанавливается следующее кольцо и продолжается копание котлована.
  • Установка трубы. По ней к фильтру будут поступать сточные воды, выходящие из септика. Ее стоит располагать на 10 см выше донного фильтра под уклоном.
  • Обустройство фильтрующей подушки. Для донного фильтра по центру засыпается: гравий, керамзит, шлак больших фракций, а около стен его меньшие по размеру частички. На уровне 15 см от донного фильтра пробивается отверстие к септику.
  • Установка перекрытия. В качестве него может использоваться пластиковая крышка подходящего диаметра или самодельное деревянное круглое перекрытие. В случае если фильтрационное устройство используется круглый год, тогда есть смысл предусмотреть установку двух крышек, между которыми будет выполнен зазор. В этом пространстве необходимо будет распределить утеплитель в виде минеральной ваты или листа пенопласта. Чтобы при необходимости удобно было проверить состояние, внутри фильтрационного устройства следует предусмотреть закрывающейся люк, диаметр которого должен быть не менее 70 см.

После выкапывания и обустройства шахты, ее засыпают большим слоем земли. Чтобы не портить ландшафтный вид участка, это место нужно задекорировать любыми понравившимися способами.

Конструкция колодца может быть произвольной, однако должно быть выполнено одно условие — соблюдение задачи обеспечения фильтрации воды, которая может поступать с изменяющейся интенсивностью.

Для выбора наиболее правильного в конкретных условиях вида очистного сооружения, следует учитывать ряд обстоятельств, среди которых: наличие водоносного горизонта, наличие обычного колодца, тип почвы. На ИЗОБРАЖЕНИИ 1 проиллюстрирована конструкция фильтрующего колодца, а также нормативы, которые следует брать в расчет при заглублении.

В некоторых случаях определенные обстоятельства не позволяют обустроить фильтрующий колодец, но если субъективные и объективные условия благоприятствуют использованию данного очистительного элемента, вполне логичен будет вопрос о том, в какой стороне участка предпочтительнее его расположить. Так, устраивать фильтрующую систему своими руками беспрепятственно можно на грунтах, пригодных для фильтрации, среди них: песчаный, супесь, торф.

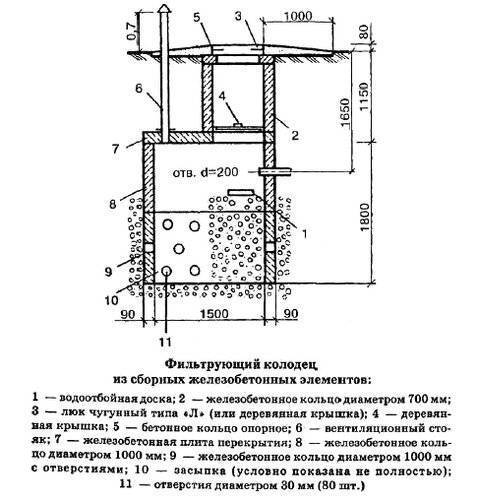

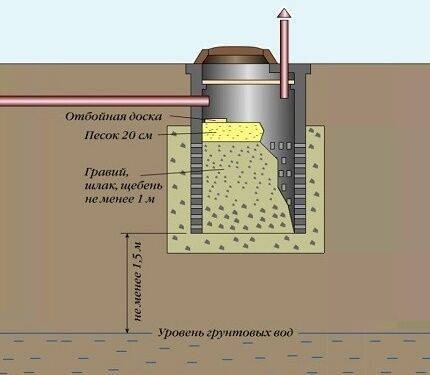

Изображение 1. Конструкция фильтрующего колодца.

При попытке сооружения такого фильтра в глинистом грунте есть вероятность того, что система там не приживется. Немаловажна для фильтрующего колодца и площадь фильтрации, которая может быть равна показателю в диапазоне 1,5 м², что верно для супеси, а также 3 м² — для песка. Чем больше окажется фильтрующая площадь системы, тем более продолжительным будет срок ее эксплуатации. ИЗОБРАЖЕНИЕ 2 указывает на то, как можно произвести укладку стенок колодца, используя для этого кирпич.

Для того чтобы фильтрующий колодец был способен полностью справиться с возложенными задачами, его необходимо расположить на таком участке, где ниже уровня, на котором располагается фильтрующее дно, представляющее подушку, выполненную из щебня. При этом расстояние от днища до воды должно оказаться не меньше 0,5 м. Основание системы должно быть выше уровня грунтовых вод на 1 м. Если территории свойственен высокий уровень грунтовых вод, в этом случае от монтажа фильтрующего колодца предпочтительнее отказаться.

Коллекторные типы колодцев

Коллекторный (накопительный) тип служит для принятия поступающей по системе жидкости. Играет роль резервуара системы для последующей утилизации. И представляет обыкновенную герметичную емкость для жидкости. Жидкость коллекторного устройства используется как техническая вода для дворовых хозяйственных нужд.

Избыток воды выкачивается в близлежащий природный водоприемник. Выпускаются дренажные колодцы из пластика с водонепроницаемыми стенками и днищем, при монтаже обертываются геотекстилем. Места установки должны иметь трудно-проницаемые грунты: глинистые или каменистые.

В комплекты коллекторных модификаций включены, дополнительно, приспособления: насосы для откачки воды, шланги, контрольные поплавки. Некоторые поплавки оснащены электронными устройствами – сигнализаторами с датчиками уровня воды, подающим сигнал хозяевам о необходимости откачки воды из резервуара.

Установка поворотного и резинового дренажного колодца


Такие типы колодцев делают из бетонных колец или покупают готовые пластиковые изделия.

Монтаж происходит в несколько этапов:

  1. Исследовательские работы, включающие изучение рельефа и грунтов.
  2. Создание схемы и перенос ее на местность. Весь «путь» фиксируется колышками, между которыми натягивают нити.
  3. Земляные работы — копание траншей под трубы, котлованов для колодцев.
  4. Дно траншей засыпается песком, утрамбовывается, а далее устилается геотекстилем и щебнем либо гравием.
  5. Днища котлованов либо бетонируют, либо делают фильтрационный слой — все зависит от назначения колодца. Но в данном случае применяется первый вариант.
  6. Проводят соединение всех элементов — прокладывают трубы и подводят их к колодцам, обеспечивая достаточную герметизацию стыков.
  7. Котлованы и траншеи засыпают. Вначале дренажными слоями, затем укладывают геоткань, а сверху присыпают грунтом.

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Для сравнения, если 1 м² песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.


При обустройстве фильтрационного колодца необходимо выяснить, какая почва на вашем участке. Сооружение нельзя обустраивать в грунтах с высоким и средним содержанием глины, которые не могут обеспечить хороший отток жидкости

Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

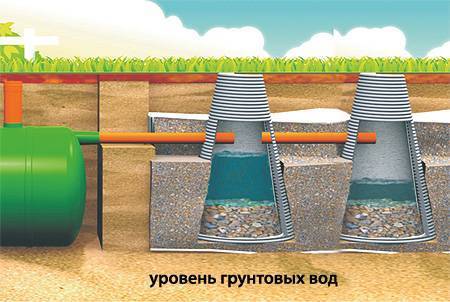

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м

При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м3. Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.


При планировании придомовой канализации необходимо руководствоваться установленными нормами расположения очистной системы от источника питьевой воды и границ участка

Если пролегающие под землей воды применяются для питья или хозяйственных нужд, устройство колодца необходимо согласовать со службами санэпиднадзора. Но в любом случае его нужно делать на отдалении не менее 30 метров от скважин и колодцев для питьевой воды. О особенностях монтажа канализационного трубопровода на участке можно прочесть в этой статье.

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.


Условное “дно” фильтрующего канализационного сооружение должно быть расположено над горизонтом грунтовых вод минимум на полтора метра выше

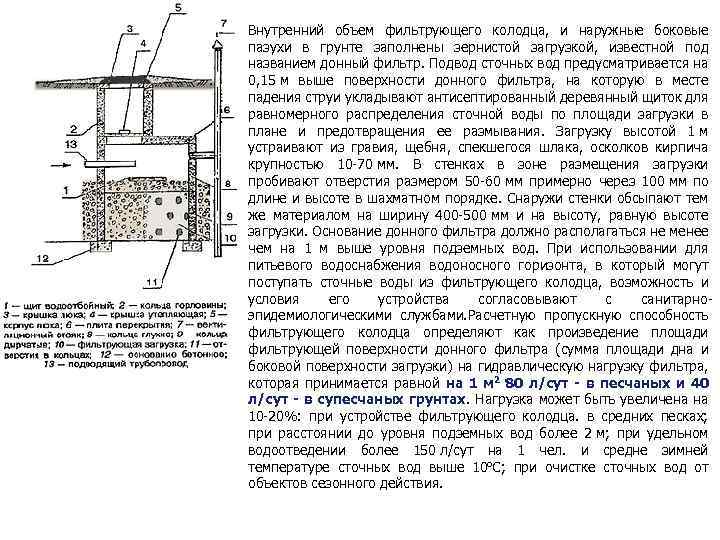

Устройство колодца и нормативы

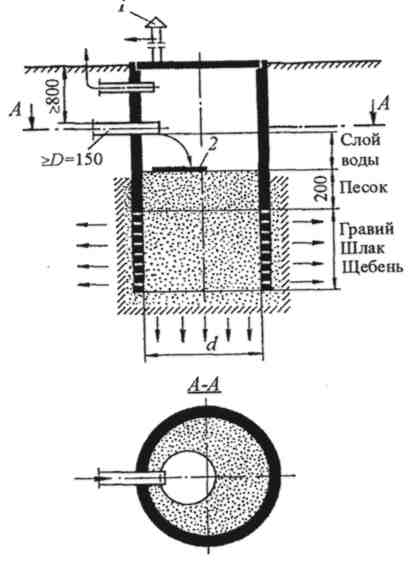

Сооружается фильтрационный колодец всегда без дна, т.е. нужно возвести только стены. Дно сооружения перекрывается фильтрующей загрузкой, ее еще называют донным фильтром

Стоит отметить, что следует акцентировать внимание на правильную установку трубы для отвода вод. Она должна устанавливаться на уровне выше загрузки более чем 0,15 м, чтобы воды успевали уходить через фильтр в землю, не подтапливая колодец

Область, в которую попадает струя из сливной трубы, прокладывается антисептированным щитком из древесины, который способствует распространению строчных вод равномерно по периметру сооружения. Таким образом, можно избежать размывания фильтрующей засыпки

В качестве загрузки используются такие материалы, как щебень, гравий, керамзит, осколки кирпича, шлак. Все эти засыпки будут эффективны в работе и доступны практически всегда, поэтому их легко менять при необходимости.

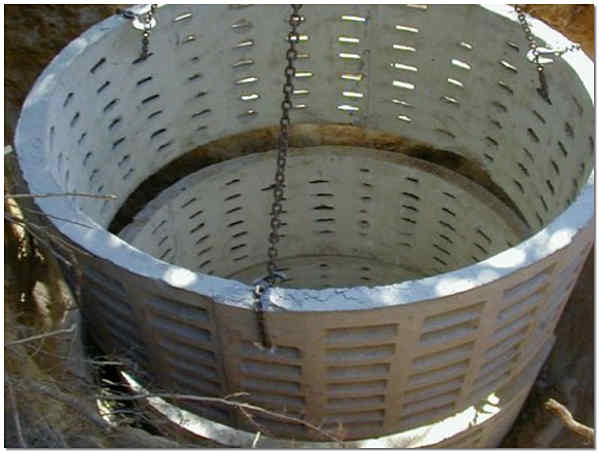

В стенах сооружения проделываются отверстия диаметром не более 6 см. Отверстия необходимо выполнить по всему периметру стен в шахматном порядке, и они должны располагаться в 10 см друг от друга. Внешняя сторона колодца обсыпается материалом, использованным в качестве загрузки. Ширина слоя должна составлять примерно 50 см. Боковые отверстия позволяют увеличить производительность фильтрующего колодца.

Стены колодца можно возвести из различных материалов, которые могут оказаться под рукой у любого, например, бочка из металла, кольца из железобетона или даже покрышки. Ко всему прочему, можно обложить стены кирпичом или естественным камнем. Главное, что нужно понимать, при установке колодца, оставлять промежутки или выполнить отверстия после укладки. В данном случае, фильтрующий колодец схож с выгребной ямой без дна, о которой мы рассказывали в одной из предыдущих статей. Материалы для возведения таких колодцев можно посмотреть там.

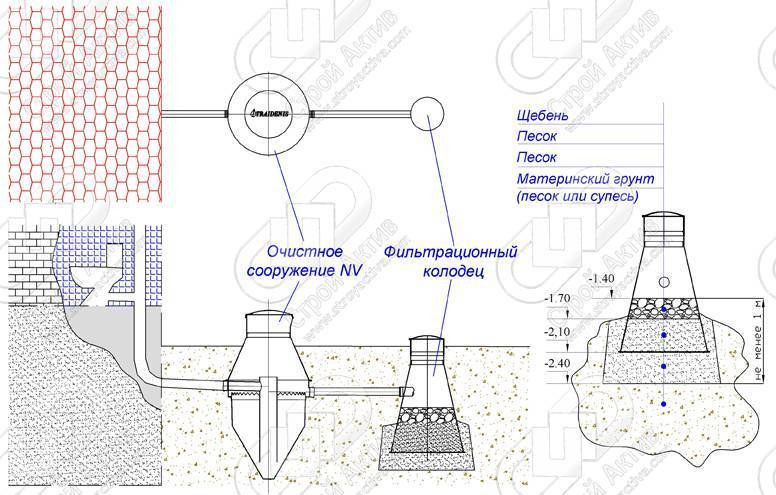

Также, одним из современных решений является использования конического фильтрационного колодца. Он представляет собой коническую пластиковую емкость без дна, устанавливаемую узкой частью кверху. Узкая часть занимает немного места на поверхности участка и служит для засыпки фильтрующего материала, обслуживания и вентиляции колодца.

Если предусматривается установка колодца больших габаритов, то целесообразным решением будет обустройство не одного, а нескольких колодцев для септика меньших размеров вместо одного. Главное, предусмотреть удаленность источников питьевой воды от этих колодцев.

Следует укомплектовать колодец трубой для вентиляции. Ее необходимо устанавливать в перекрытии так, чтобы верхушка трубы располагалась на поверхности и оснащалась флюгаркой. Оптимальный диаметр трубы составляет 100 мм.

Устройство фильтрационного колодца для септика – это трудоемкий процесс, требующий расчетов и следования установленным нормам и правилам. Например, несоблюдения расстояний между колодезным днищем и сточными водами приведет к размыванию засыпки и снижению ее эффективности, что, впоследствии, может повлиять на устойчивость самой конструкции. Поэтому следование даже простейшим правилам поможет обустроить колодец для септика фильтрующий своими руками.

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

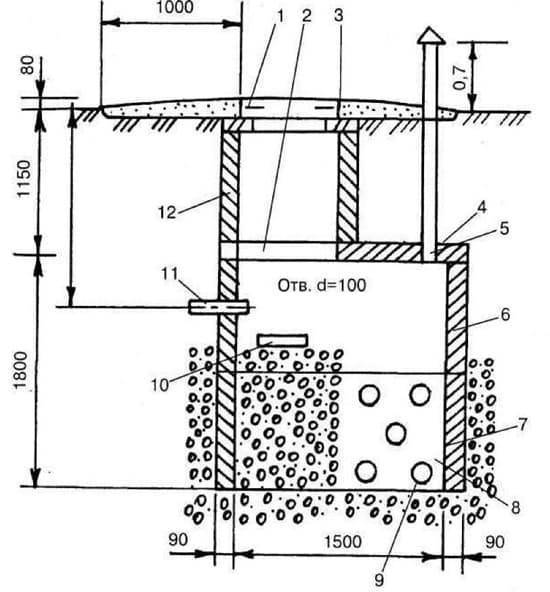

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие  – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.

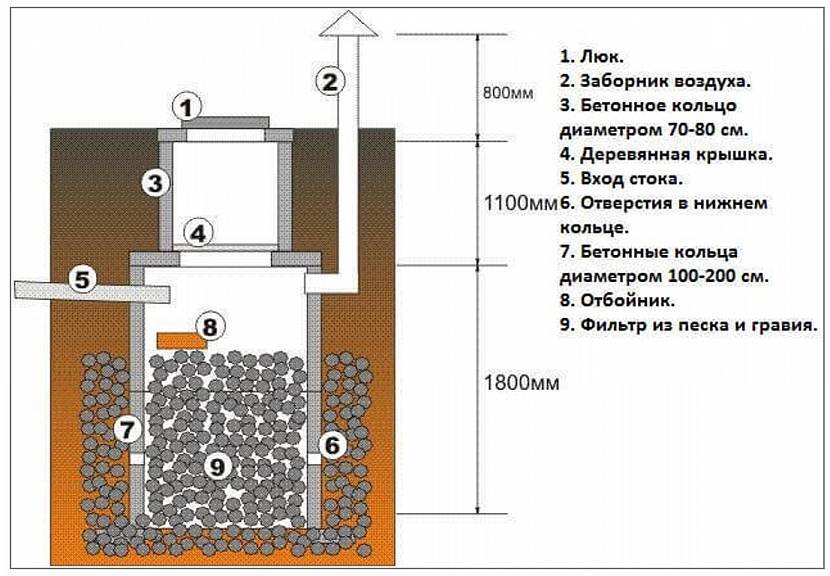

Вариант №2 – сооружение из бетонных колец

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

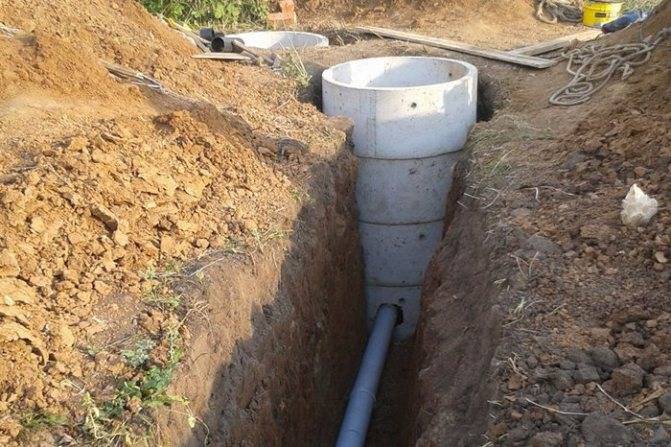

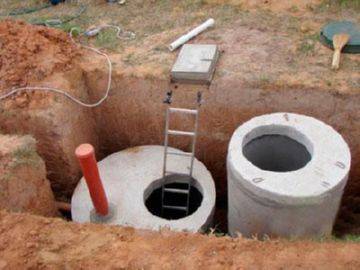

На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать  колодец.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

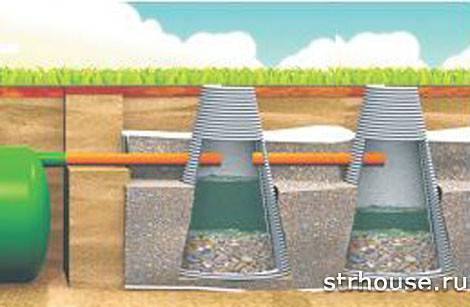

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца

Вариант №4 – пластиковые фильтрующие емкости

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и  заполнен фильтрующим слоем из щебня, гравия и шлака.

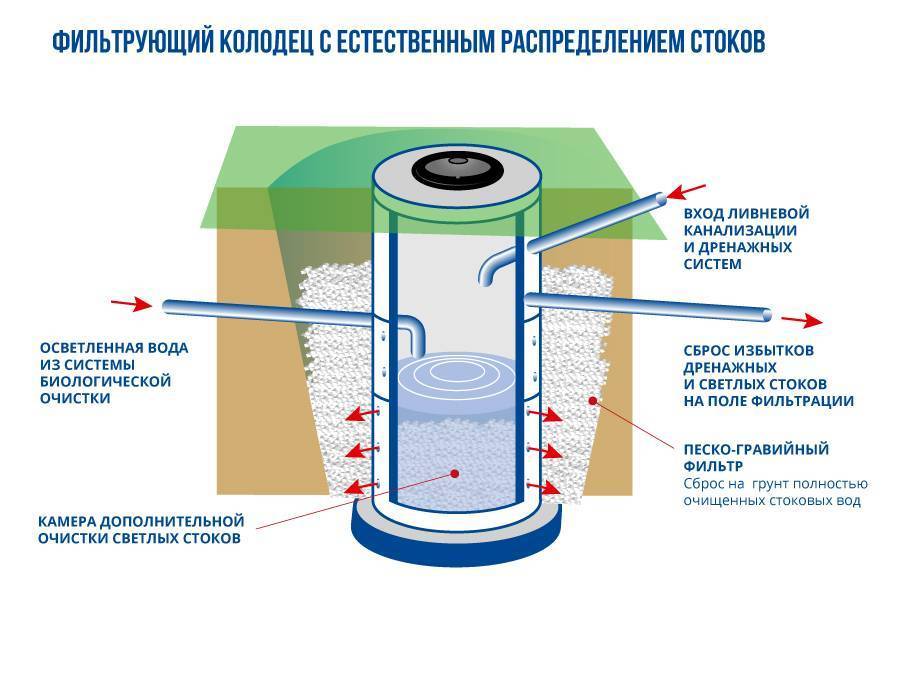

Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей

Конструкция колодца

Устройство дренажного колодца очень простое. По сути, это резервуар, закрытый сверху крышкой (люком), в котором собирается вода, отходящая по трубной системе. Они обычно собирается под землей, куда заложены дренажные трубы. Это специальные изделия с перфорированной поверхность. Через небольшие отверстия вода проникает внутрь и стекает в сторону сборного колодца, где собирается. Оттуда она удаляется за территорию. Дренажная система является самотечной, поэтому трубы или дрена укладываются под определенным углом (2-7º).

Чисто конструктивно колодец может собой представлять герметичную емкость или фильтрующую. Последняя – это резервуар без днища. То есть, частично собираемая вода поступает в нижние слои грунта. Но со временем фильтрующий колодец становится герметичным, потому что вместе с подпочвенной водой по трубам в емкость поступают частички грунта и песка, которые заполняют дно колодца в виде илового осадка. И чем толще осадочный слой, тем герметичнее становится сооружение.

Исходя из конструктивных особенностей, различаются и виды дренажных колодцев.

Устройство фильтрационной модели

Разновидности дренажных колодцев

Основных колодца, в которых собирается вода, два вида. Но есть и еще один, который устанавливается в дренажных канализациях с большой разветвленной сетью дрен. Итак, три разновидности колодцев.

  • Фильтрационный колодец. Его обычно сооружают лишь в том случае, если нет возможности отводить воду другими способами. Установка данного вида резервуара будет оправдана, если объем отводимых стоков не будет превышать одного кубометра в сутки. Колодец может быть круглым сечением (1,5 м в диаметре) или прямоугольным (2,8×2 м). Его глубина обычно составляет более 2 м. Обязательно на дно засыпается так называемый донный фильтр. Это может быть слой щебня, гравия, битого кирпича, шлаки из котельных и так далее. Толщина насыпного слоя – не меньше 30 см.
  • Накопительный колодец. По сути, это точно такой же резервуар, только оборудованный днищем. Все стыки элементов герметичны, так что попавшая внутрь вода не просачивается обратно в грунт. В комплектацию накопительных емкостей для дренажа обязательно входит насос. Его можно установить поверх люка или внутрь шахты. С его помощью вода отводится в близлежащий водоем или используется для полива зеленных насаждений. Если используется внутренняя установка, то рядом с агрегатом монтируется прорезиненная розетка влагозащищенного типа.

    Накопительный резервуар из пластика

  • Смотровой колодец для дренажа. Его назначение – ревизия и обслуживания трубной разводки дренажной системы. В нем вода не собирается, а проходит насквозь. Кстати, такие колодцы нередко называют ревизионными или инспекционными.

Что касается последнего вида, то их обычно устанавливают в дренажных канализациях, которые имеют большую трубную разводку или длинные прямолинейные участки. Смотровые емкости обязательно устанавливаются на поворотах сети, на стыке, который соединяет несколько ветвей дренажной системы, и на прямолинейных участках через каждые 50-60 м. Потому что именно в этих точка чаще всего и случаются засоры за счет илистых отложений. Вода на поворотах и в точке стыка более трех ветвей течет медленно. Она не успевает за собой тянуть мелкие частички грунта. Так и образуется засор за счет постепенного накапливания ила.

Смотровой колодец из бетонного кольца

Что касается размеров ревизионных колодцев, то их не так много. Чаще всего используются емкости небольших размеров – 315-425 мм, или большие размером – 600-2000 мм. Последние позволяют спуститься в них человеку, который будет проводить ревизию или очистку трубной разводки дренажа.

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

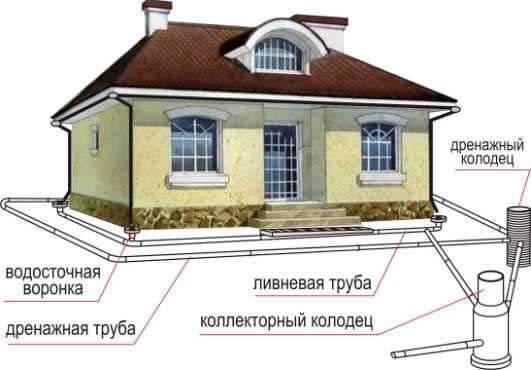

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

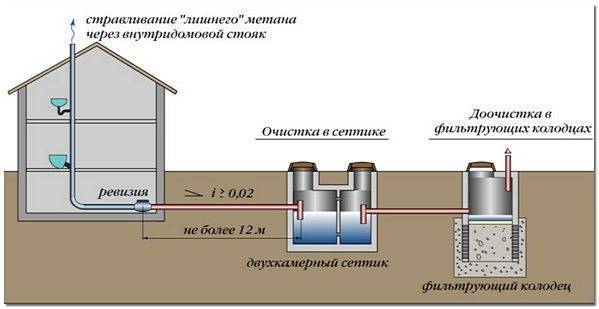

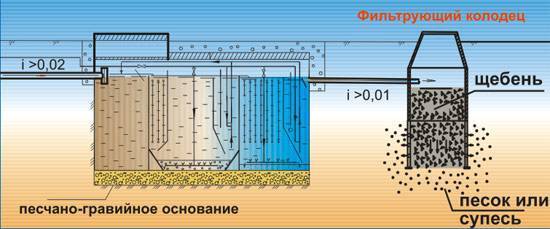

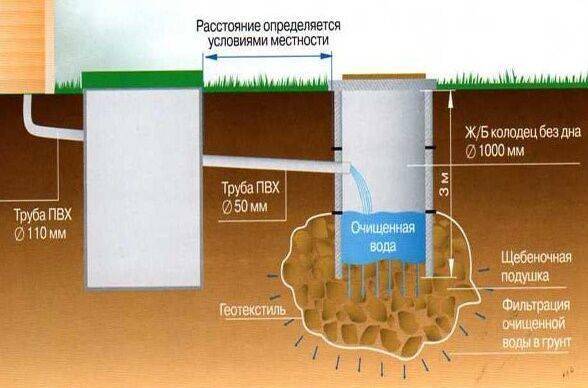

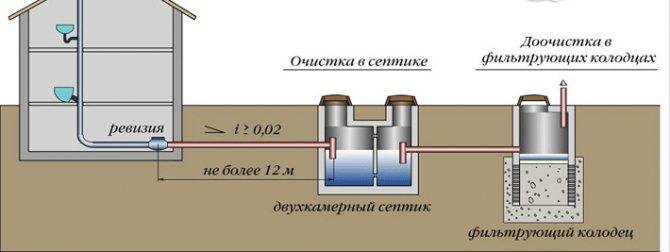

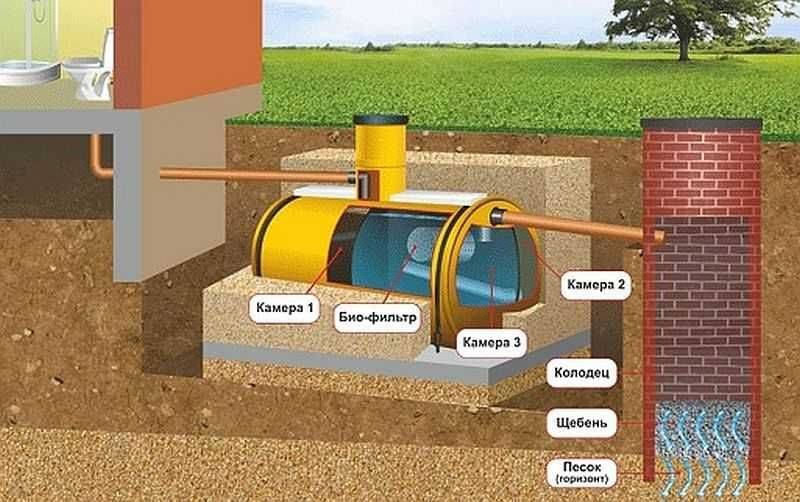

Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.

Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

  1. Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
  2. Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.

Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.


Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы – полная откачка и вывоз стоков.

Рассмотрим устройство

В комплект смотровой шахты входит определённый набор рабочих элементов:

  1. Армирующий каркас, который может быть квадратного сечения или круглой формы. Внутри конструкции устанавливается лестница.
  2. Дна конструкции – гладкого нижнего перекрытия. Возможно его оснащение профилями под каналы.
  3. Верхнего перекрытия, где предусмотрено отверстие под люк.
  4. Рабочего (защитного) люка. Он может выполняться в форме круга или квадрата. На его внешнюю часть наносится маркировка, говорящая о разновидности колодца.

Основным материалом армирующего каркаса выступает железобетон. Армирующий каркас монтируется с помощью бетонных колец. Дно – это плита круглой формы.

В верхней части конструкции предусмотрена установка люка.

Благодаря современным технологиям, устройство колодцев канализации можно изготавливать из других материалов. Сборка смотровой конструкции, возможна не только из железобетона.

Основным рабочим элементом и конкурентом ЖБИ выступает пластмасса. Отдельно нужно сказать о люках, имеющих большое значение. Они могут быть:

  1. Чугунными.
  2. Стальными.
  3. Полимерными.

Естественно, что стальные люки более прочные, по сравнению с остальными элементами. Если смотровой объект расположен на трассе или дороге с интенсивным движением, на этом месте укладывается металлический люк или чугунная решетка.

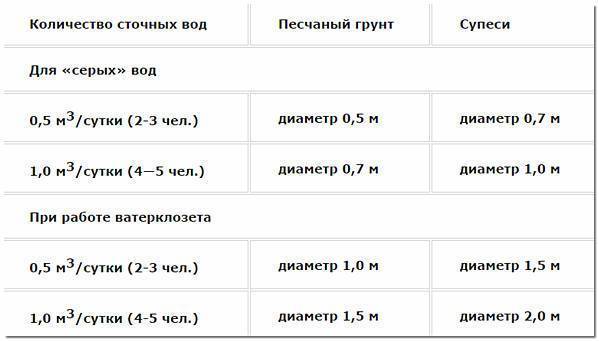

Расчет количества фильтрующих колодцев на участке

Количество фильтрационных колодцев зависит суточного водопотребления в доме. На один септик обычно устанавливают от двух до четырех поглотительных колодцев. В свою очередь объем септика должен в три раза превышать суточный расход водяных стоков.

Если исходить из того, что на одного человека в частном доме приходится 250 литров в сутки, то для четырех членов семьи нужен септик объемом не менее 3 куб. метров.

Нагрузка на 1 кв. м. площади поглотительного колодца рассчитывается исходя от типа грунта. (песчаный – до 80, суперсчаный – до 40 л) Если расстояние от грунтовых вод до дна колодца больше двух метров, нагрузка может быть увеличена на 20%. Также допустимо увеличивать нагрузку в дачных хозяйствах, где колодец используется только в летнее время.

Принцип работы и назначение фильтрационного колодца

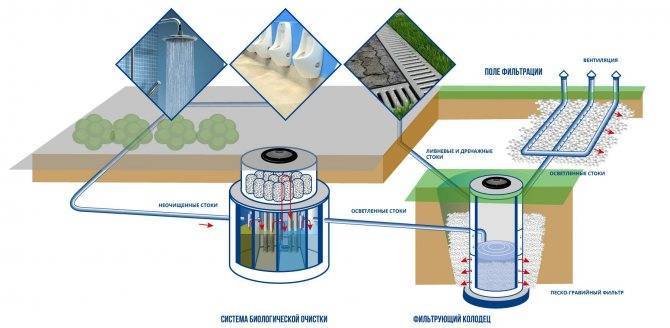

Устройство такого очищающего сооружения предполагает, что сточные воды, поступающие самотеком из септика, оседают в фильтрационном колодце и по мере накопления проходят дренажный слой, расположенный в дне. После такой очистки они попадают в грунт через преформацию в стенках колодца.

Фильтрующий колодец может использоваться для следующих целей:

  • Произведения полной очистки для домов с небольшим потреблением воды, поэтому не потребуется устанавливать септик. Дополнительное преимущество в том, что производится полная очистка воды, и она может использоваться для полива огорода и цветов.
  • Доочистки сточных вод, которые выходят из септика после прохождения предварительных этапов очищения стоков. Удаление оставшихся загрязнений происходит за счет фильтра, установленного на дне фильтрующей конструкции.
  • Обеспечения локального скопления стоков. При такой организации фильтрации они не смогут растекаться по всему участку и загрязнять его.

Выбор такого вида очистительного сооружения предполагает, что через несколько лет его интенсивного использования всю задействованную нужно будет переносить в другое место. Это вынужденная мера необходима, так как грунт становится непригодным для очистки грязных стоков.

Рассматриваемые фильтрующие устройства нельзя устанавливать в скальных породах — они не смогут обеспечить нужное очищение воды, и существует большая вероятность, что загрязненные стоки попадут в питьевую жидкость. Для глинистых и скальных мест применяются альтернативные устройства фильтрации бытовых стоков.
