Ремонт насосной станции своими руками: типичные неисправности и способы их устранения

Содержание

Проблемы и неисправности насосных станций и их исправление

В процессе эксплуатации водяных насосов происходят разные поломки. Чтобы качественно проводить ремонт насосных станций, необходимо знать, какие узлы чаще всего выходят из строя и как устранять неисправности. Какое бы оборудование не устанавливалось для частного дома, поломки всегда носят типичный характер.

Не отключается насосная станция, не набирает давление

Причины носят следующий характер:

  1. Отсутствие воды в колодце. Допускать этого нельзя, потому что есть риск перегорания двигателя в результате его перегрева. Чтобы этого не произошло, требуется наличие датчика, который бы подавал команду на отключение.
  2. Недостаточная проходимость магистрали. Причиной может служить малый диаметр труб, засор или потеря герметичности.
  3. Поломка обратного клапана. Требуется его разборка и устранение неисправности.
  4. Засорение фильтра. Необходима его прочистка или замена.
  5. Окисление контактов реле. Прибор снимается и очищается от окалины.
  6. Выработка крыльчатки насоса. Вода перестает подаваться вверх. Если заменить деталь возможности нет, требуется установка нового насоса.
  7. Малое напряжение в сети. В результате не срабатывает реле. Необходимо подключение стабилизатора.

Ремонт насосной станции: часто включается

Частые включения негативно сказываются на работе аппарата. Причины могут заключаться в следующем:

  1. Маленький объем гидроаккумулятора. Использование накопленной воды идет быстро. Из-за ее постоянной нехватки насосу приходится включаться чаще. Чтобы этого не происходило, допускается подключение дополнительной аккумулирующей емкости.
  2. Неправильно выставленное реле. Частое включение происходит потому, что формирующееся давление в гидроаккумуляторе ниже выставленного на приборе.
  3. Поломка обратного клапана. Отсутствует перекрытие воды, жидкость бесконтрольно уходит, напряжение водного потока в системе постоянно уменьшается.
  4. Нарушение мембраны. Это приводит к резкому уменьшению напора при включении крана.
  5. Не держит ниппель золотника гидроаккумулятора. Требуется его замена.

Воздух в воде

Присутствие воздуха в трубопроводе — явление постоянное, но большое его количество приводит к подаче жидкости через кран рывками.

Это происходит по следующим причинам:

  1. Упал уровень воды в колодце и нижний шланг находится выше поверхности. Для устранения такой причины требуется просто опустить ниже патрубок, чтобы его нижняя часть полностью покрылась водой.
  2. Потеря герметичности трубопровода. Через образовавшиеся щели идет подсос воздуха. Все стыковые соединения нуждаются в проверке. Найденные зазоры требуют устранения.

Насосная станция не включается

Если насосная станция не запускается, то обращают внимание на следующие факторы:

  1. Напряжение. Если сеть не выдает нужных параметров, станция работать не будет.
  2. Вышел из строя насос. В таком случае требуется его замена или ремонт.
  3. Обрыв в шнуре. Нужно найти это место и устранить разрыв.
  4. Окисление контактов. Требуется их зачистка.

Мотор гудит, но не качает воду, крыльчатка не вращается

Причины могут носить как электрический, так и механический характер.

  1. Низкое напряжение.
  2. Перегорание в клеммной колодке конденсатора. Определяется тестером и меняется в случае необходимости.
  3. Засорился обратный клапан. Требуется его прочистка.
  4. Заклинивание крыльчатки. Для этого насос поднимается на поверхность и производится попытка провернуть вал вручную. Если это не удается, агрегат разбирается и исследуется причина неполадки. В некоторых случаях она устраняется в домашних условиях, а иногда приходится обратиться к специалистам.

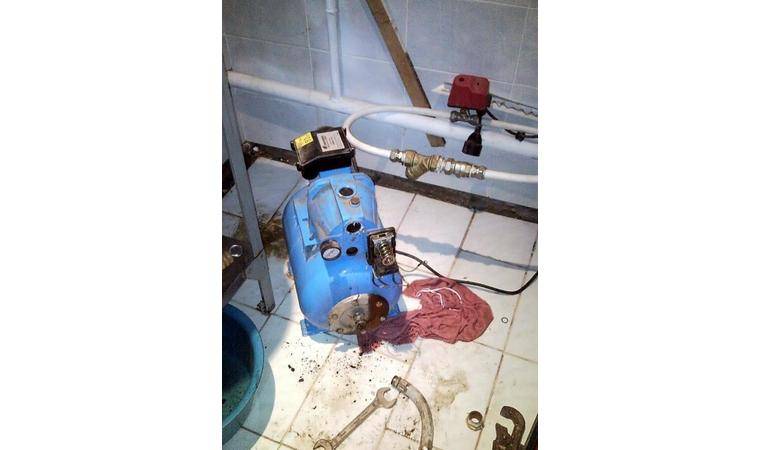

Ремонт своими руками

Замена гидроаккумулятора

  1. Расширительный бак имеет вид металлического бочонка с запайным корпусом. Внутри груши расположен резиновый мешок, в который при повышении давления в системе поступает вода.
  2. Если диагностика выявила поломку именно в гидроаккумуляторе, его нужно снять, открутив контргайку на шланге, ведущем в насос.
  3. Заменяемая деталь в баке — это ниппель для накачки воздуха и резиновый мешок для воды.
  4. Замена происходит путем откручивания тыльной крышки груши.

Регулировка реле давления

К сожалению, эта деталь не поддаётся ремонту, ее можно только заменить или отрегулировать. На корпусе датчика есть два штурвала. Большой служит для поднятия давления в системе. Маленький регулирует интервал включения насоса. Подкручивая их, выбираете диапазон работы устройства.

Реставрация или замена крыльчатки

  1. Для замены рабочего колеса необходимо разделить двигатель и камеру подачи воды, открутив несколько болтов на фланце.
  2. Крыльчатка крепится на штоке и прижимается гайкой.
  3. Откручиваем ее и снимаем диск.
  4. Сборку производим в обратном порядке.

Замена сальника

  1. Следуя пункту 3, разбираем насос.
  2. Сняв крыльчатку, доберемся до сальника.
  3. Снять его можно, нагрев или расплавив газовой горелкой или строительным феном.
  4. Остатки грязи или ржавчины счищаем и запрессовываем новый сальник.

Замена подшипника

  1. Следуя инструкции, указанной выше, совершаем поэтапный полный разбор устройства.
  2. Вытаскиваем якорь двигателя через заднюю крышку.
  3. На валу расположены два подшипника, по обоим концам стержня.
  4. Чтобы вынуть их, вал придется нагреть горелкой.

Новые кольца надеваем на старое место, предварительно почистив стержень от ржавчины.

Важно: новый подшипник должен полностью соответствовать маркировке старого, иначе вал будет бить по стенкам моторного отсека

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

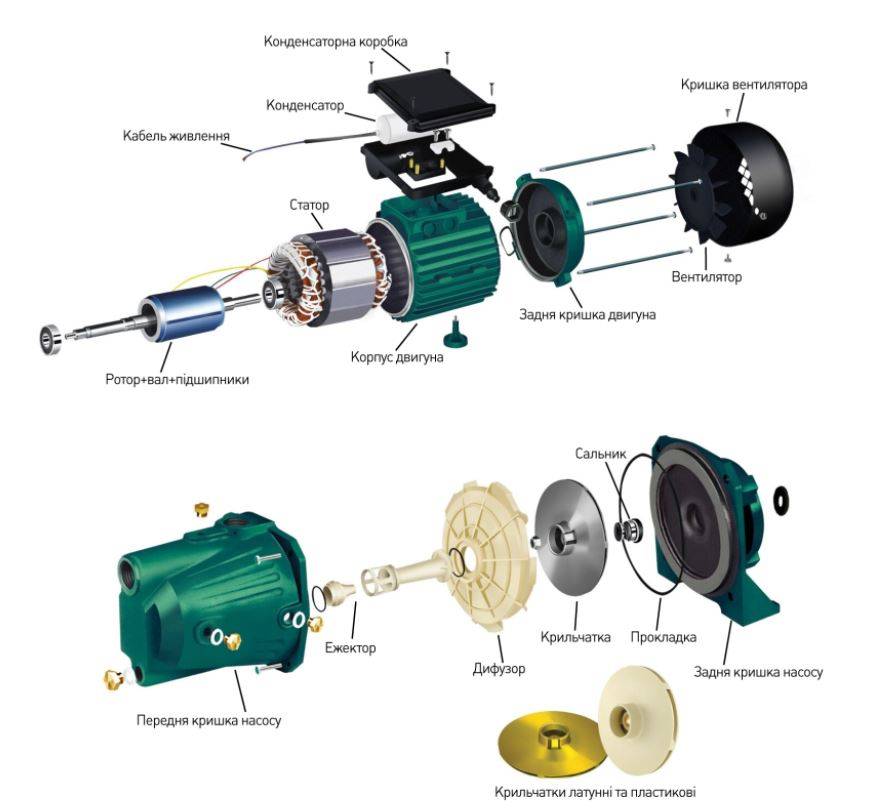

Детали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

  • Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
  • Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
  • Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

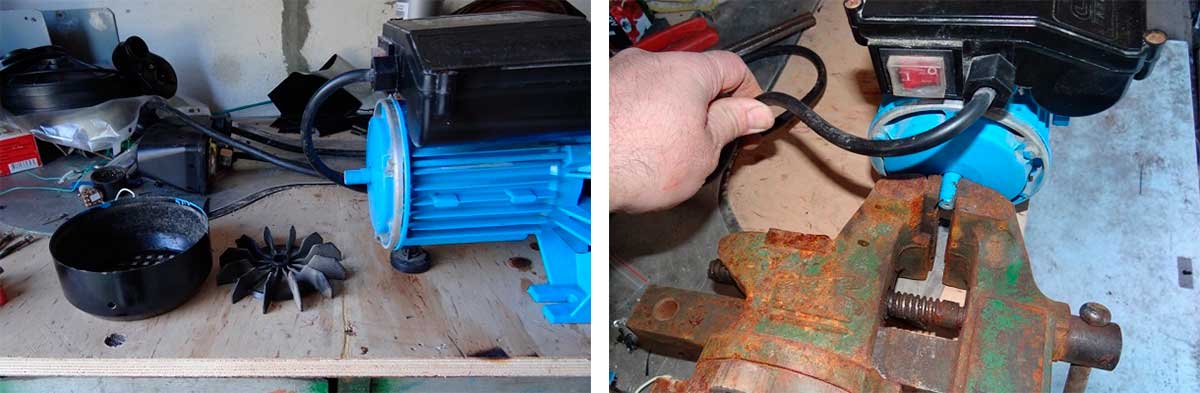

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

  • Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой. Как снимается крыльчатка
  • Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
  • Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
  • Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
  • Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
  • Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
  • На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

Сальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

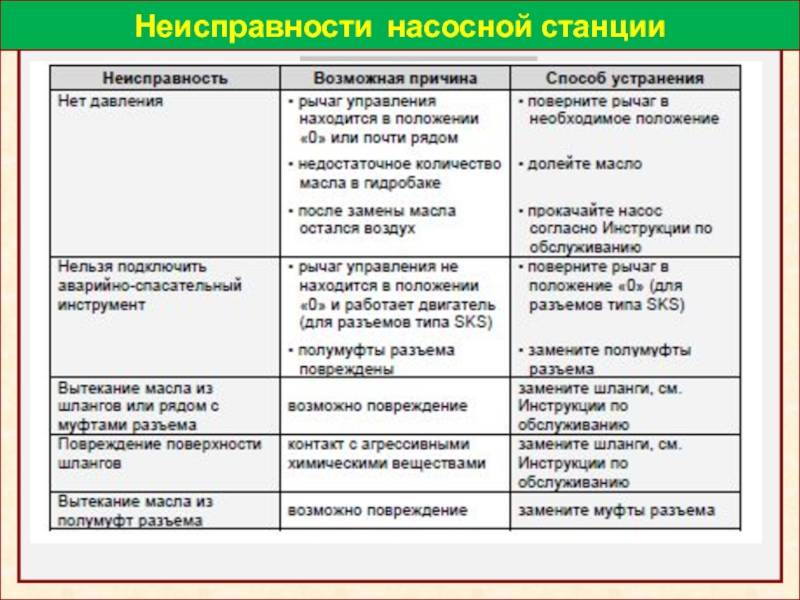

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

  1. Насос для забора воды и подачи её во внутридомовую систему.
  2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
  3. Датчик давления, запускающее оборудование при снижении напора в системе.
  4. Манометр.
  5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

  • Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
  • Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
  • Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
  • Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
  • Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
  • Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
  • Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
  • Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

  • Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
  • На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
  • Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
  • Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
  • Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

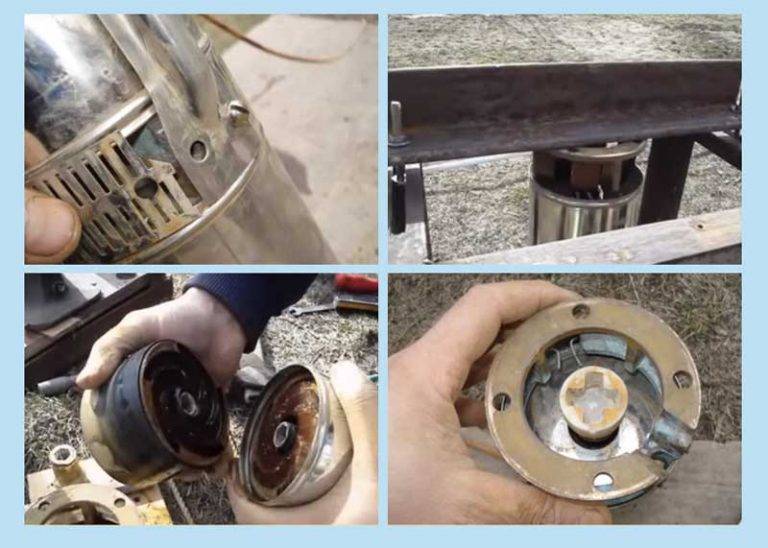

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

  • Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
  • Открутив болты, легким постукиванием по фланцу снимаем двигатель.
  • Отделив соединение, станет видно вращательную втулку.
  • Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
  • Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
  • Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

  • Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
  • Два штурвала с пружинами для регулировки давления.
  • Реле управления подачи энергии на блок.
  • Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
  • Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

  • Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
  • Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

  • Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
  • Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

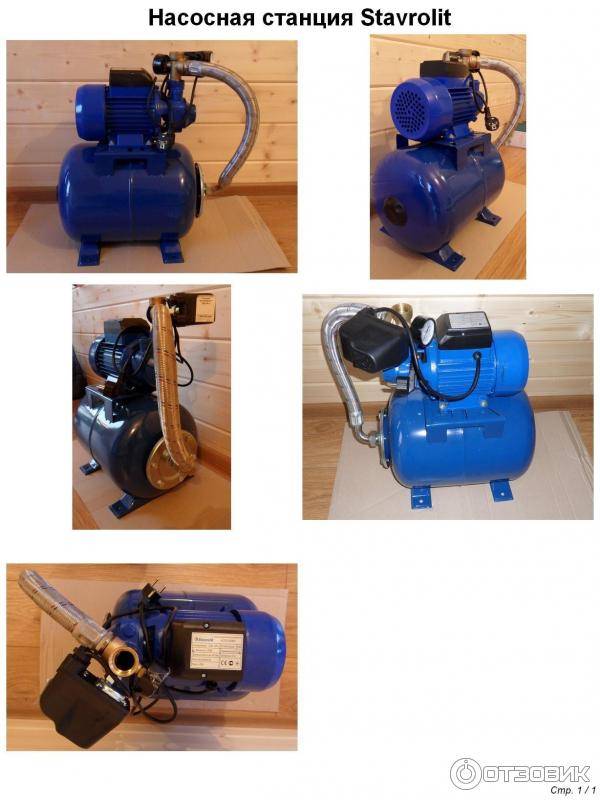

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Ремонт насосной станции своими руками: типичные неисправности и способы их устранения

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

  • отключите питание устройства;
  • попробуйте руками провернуть вал мотора;
  • если он не крутится – проблема в пусковом конденсаторе;
  • выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

  • в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
  • аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
  • проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

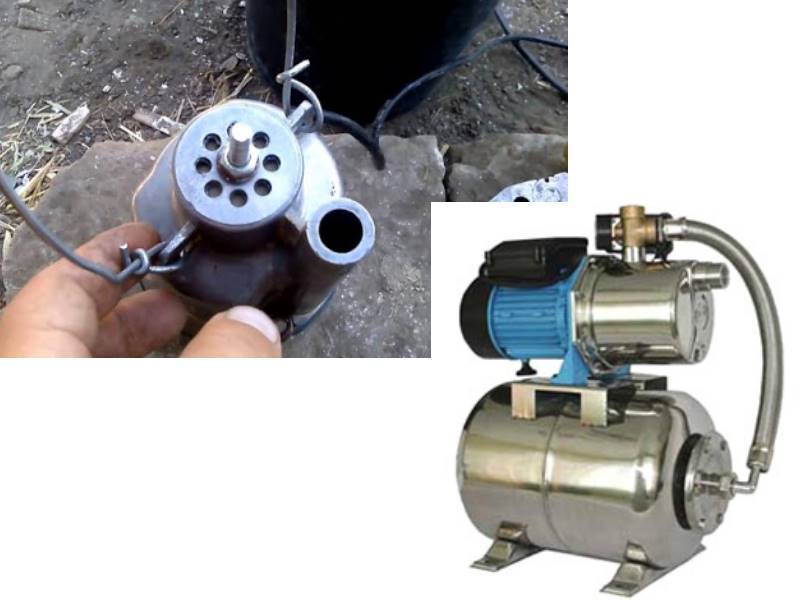

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

  1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
  2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
  3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
  4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
  5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
  6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
  7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Это интересно: Ремонт гидравлического домкрата — инструкция, инструменты, материалы

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

  • Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
  • Открутив болты, легким постукиванием по фланцу снимаем двигатель.
  • Отделив соединение, станет видно вращательную втулку.
  • Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
  • Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
  • Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

  • Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
  • Два штурвала с пружинами для регулировки давления.
  • Реле управления подачи энергии на блок.
  • Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
  • Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

  • Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
  • Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

  • Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
  • Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

Рекомендации по монтажу и эксплуатации

Чтобы уменьшить количество проблем в работе насосной станции, важно правильно выполнить монтаж оборудования, а также соблюдать рекомендации по эксплуатации и техническому обслуживанию устройства. Необходимо отрегулировать насосную станцию в соответствии с техническими характеристиками источника и требующимся напором воды

Вот несколько важных моментов:

  1. Чтобы предотвратить вакуумное сжатие водоподающей магистрали, рекомендуется использовать либо металлические трубы, либо достаточно жесткие трубы ПВХ, либо армированный на разрежение шланг.
  2. Все шланги и трубы следует монтировать ровно, избегая деформации и перекручивания.
  3. Все соединения необходимо уплотнить и загерметизировать, а также регулярно проверять их состояние во время профилактических осмотров.
  4. Не стоит пренебрегать установкой обратного клапана на водоподающий шланг.
  5. Насос следует защитить от загрязнения с помощью фильтра.
  6. Глубина погружения шланга, ведущего к насосу, должна точно соответствовать рекомендациям специалистов.
  7. Насосную станцию следует устанавливать на ровном и прочном основании, с использованием резиновых прокладок, чтобы погасить влияние вибрации при работе насоса.
  8. Чтобы предотвратить работу насоса без воды необходимо установить специальный автоматический выключатель.
  9. В помещении, где установлена насосная станция, следует поддерживать правильный режим температуры (5-40 градусов) и влажности (не более 80 %).

Насос качает воду без перерыва

Есть несколько причин, из-за которых насосная станция не отключается после набора воды. Одна из них – засорение входного отверстия в корпусе реле давления. Прежде чем начинать искать более серьезную причину, необходимо проверить, не попал ли мусор в блок автоматики и не мешает ли срабатывать контактам. Возможно также окисление контактов. Блок разбирают, контакты зачищают и все собирают в обратном порядке.

Вторая причина – утечка жидкости. В таком случае давление не может подняться до своего максимального значения, что не дает сработать контактам на отключение оборудования. Чаще всего утечки бывают в аккумуляторном блоке. Если смазать его мыльным раствором или пеной для бритья, можно определить место утечки. Для герметизации необходимо обезжирить участок и провести пайку. Утечка может произойти из-за нарушения одного из стыков магистрали. Из трещины будет постоянно вытекать вода – чтобы поддерживать нужное давление насосной станции придется работать в непрерывном режиме. Искать проблемное место нужно сразу, так как двигатель может сгореть из-за постоянных перегрузок и отсутствия охлаждения.

Одной из частых причин несвоевременного отключения двигателя является разрыв резиновой мембраны внутри корпуса гидроаккумулятора. Это может быть заводской брак или неправильные настройки реле. При очень высоком верхнем пороге давления резина не выдерживает и лопается. Устранить неполадку можно только установкой новой мембраны и регулировкой реле.

Поврежденную резиновую мембрану можно завулканизировать. Для этого ее снимают, ремонтируют и ставят обратно.

Если на входе стоит фильтр и он забился частицами глины/песка, станция может долго не выключаться, пока не наберет воду и давление не поднимется до нужного уровня. В таком случае фильтр нужно почистить или заменить.

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса.

Пружины эти отличаются по размеру и назначению:

  • большая регулирует пределы (сразу верхний и нижний);
  • маленькая изменяет дельту — разрыв между верхней и нижней границей.

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше.

Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм.

При таких параметрах мембрана бака будет служить дольше.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле).

Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить.

Но при этом существуют ограничения:

  • Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
  • Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Настройка реле давления воды для насоса или насосной станции

Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.

Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.

Регулировка реле давления воды происходит при помощи пружин

Последовательность действий такая:

  • Запускают систему, по манометру отслеживают при каком давлении включился и отключился насос.
  • Поджимают или отпускают большую пружину.
  • Включают и проверяют параметры (на каком давлении включился, при каком отключился). Обе величины смещаются на одинаковое значение.
  • При необходимости вносят корректировки (снова регулируют большую пружину).
  • После того как нижний порог выставлен таким, как вы его хотите видеть, приступают к регулировке порога отключения насоса. Для этого поджимают или опускают маленькую пружину. Гайку на ней тоже не особо крутите — пол-оборота обычно достаточно.
  • Снова включают систему и смотрят на результаты.

Проверка линии питания

Предварительная диагностика подразумевает изъятие устройства из скважины, кратковременная работа «на сухую» и наблюдение за вращением вала. Характер звучания двигателя тоже нужно определить. На мотор не должна оказываться какая-либо дополнительная нагрузка. Неравномерное звучание, различные потрескивания или шелестение категорически запрещаются.

Проверка насоса должна выполняться без переподключения к сети. Размер и сечение провода должны соответствовать характеристикам элемента, эксплуатируемого в повседневной работе. Это обусловлено тем, что снижение показателей напряжения на линии больше 30-50 метров может оказаться значительным. Также не следует исключать возможность перелома жил, повреждения изоляционной прослойки, дефекты защитно-пускового механизма.

Для начала нужно снять какую-то жилу из кабеля с клеммной колодки устройства и выполнить замер питания, показатель которого не должен быть ниже значений, указанных в документах на насос. В случае, когда напряжение существенно снижено, лучше установить более качественный провод. Необходимо дополнительно определить показатель сопротивления между жилами, а также в каждой из них по отдельности. Если все в порядке, измерительный прибор не будет реагировать, если в том же диапазоне даются какие-либо показания, значит в цепи присутствует пробой. Зачастую повреждения изоляции возникает в проводах из ПВХ пластмассы. Показатель сопротивления наиболее токоведущих жил поможет прояснить возникшую проблему детальнее, исключить воздействие переходных сопротивлений на установленных клеммных зажимах. Будет нелишним определить исправность защитного автомата.

Некоторые виды ремонтных работ

В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.

Замена груши гидроаккумулятора

Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:

  1. Прибор отключается от сети, сливается вода и откручивается фланец.
  2. Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
  3. Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.

Дальше следует проверка утечки воздуха или жидкости.

Оцените статью
