Примеры схем подключения
В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

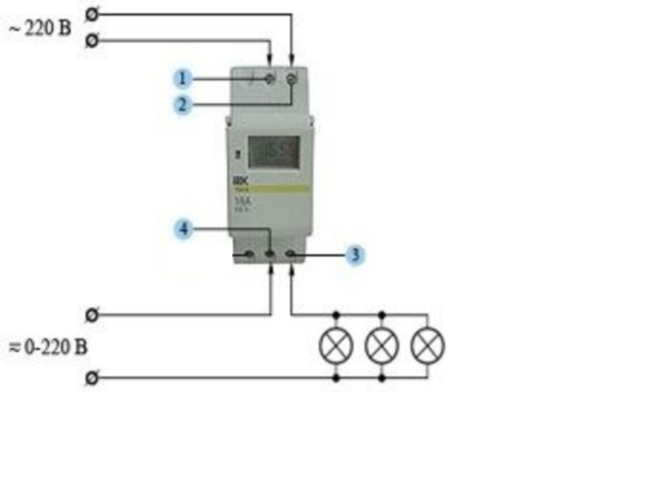

Рис. 7: пример схемы подключения
Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

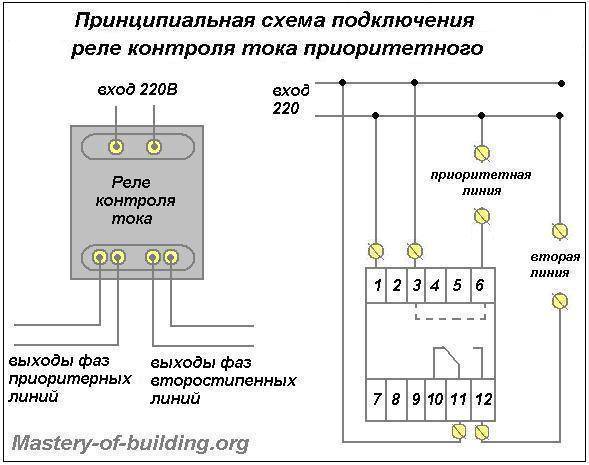

Рис. 8: Еще одна схема подключения реле времени
На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

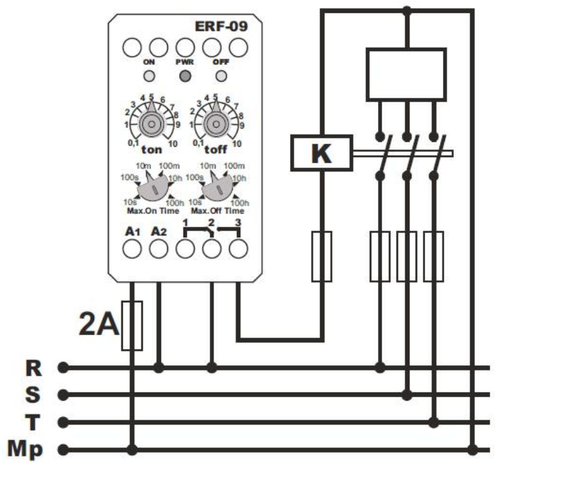

Рис. 9: схема включения реле через контактор
Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

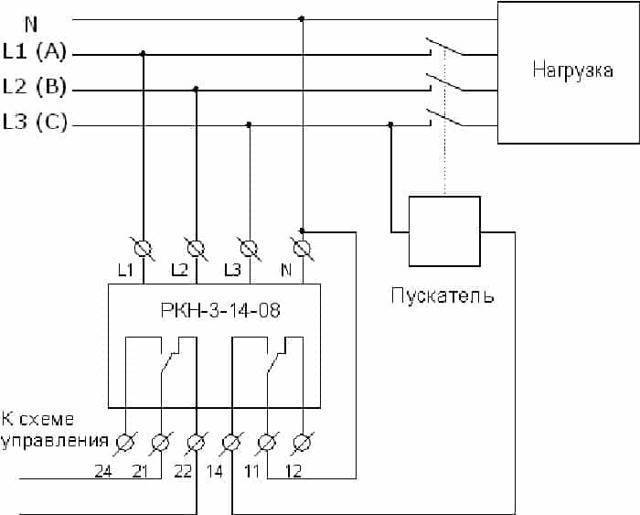

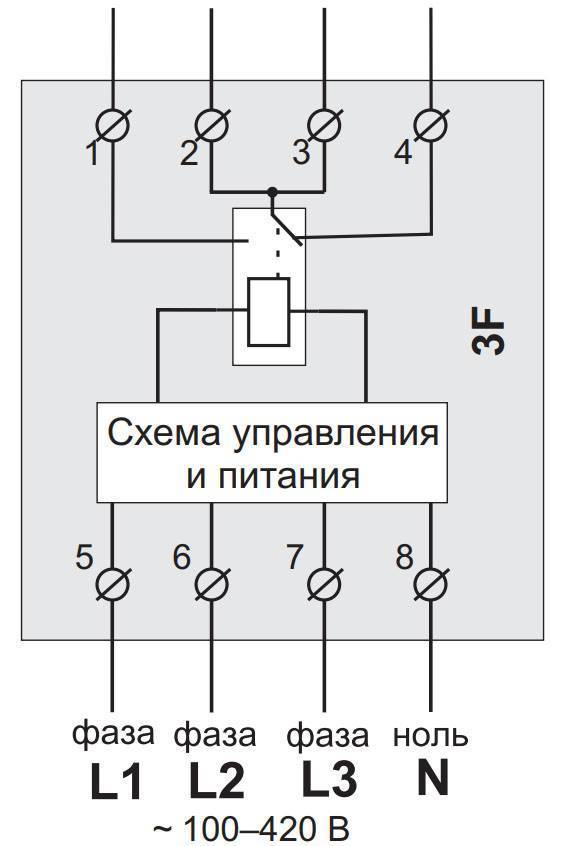

Схема подключения 3-фазного реле контроля напряжения для дома
Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.
- Применение приборов
- Особенности устройства
- Принцип работы
- Схема подключения и установка реле напряжения
- УЗО схема подключения
- Общие настройки трехфазного реле
- Как выставить время повторного отключения
- Как провести настройку перекоса фазы
- Особенности распространенных видов реле напряжения
Общие настройки трехфазного реле
Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:
- Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
- Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
- При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.
Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства: верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.
Как выставить время повторного отключения
С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.
Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.
Как провести настройку перекоса фазы
Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.
Что лучше: стабилизатор или реле
Стабилизатор позволяет выравнивать напряжение в выходной цепи, а при фиксации повышенных параметров на входе автоматически отключает подачу тока к потребителям. При падении напряжения на входе блок стабилизации пытается отрегулировать значение до требуемых параметров, увеличивая силу тока в цепи. Из-за наращивания энергопотребления происходит нагрев электропроводки и разрушение изоляции, что может привести к коротким замыканиям и возгоранию.
Дополнительные недостатки стабилизаторов электрического тока:
- повышенная стоимость;
- шум при работе;
- инертность при работе;
- не предусмотрена возможность регулировки параметров;
- большие габариты и масса.
Выбор между реле и стабилизатором.
Недостатки реле
Основной недостаток реле контроля – неспособность выравнивать напряжение. Например, предельные его значения составляют 190-240 В. Если в сети длительно подается напряжение 195 В, то именно оно и будет питать все электроприборы, что, несомненно, скажется на качестве работы видеотехники и накале ламп в осветительной аппаратуре. Такое явление характерно для сельской местности. На долговечность приборов может отразиться и длительная подача напряжения 235 В. Отключение электроэнергии произойдет только при выходе напряжения за предельные значения.
Отсутствие стабилизации напряжения особенно сильно сказывается там, где электрическая сеть далека от идеальной. Нередко его колебания считаются обычным явлением, а это приводит, в частности, к миганию ламп накаливания, что резко снижает их срок службы, влияет на качество освещения и даже на человеческую психику.
Отмечается и другой недостаток. Для обеспечения полной защиты требуется установка, как минимум, двух максимальных реле – минимального и максимального. Схему такого подключения может разработать только человек с соответствующими навыками, а значит, необходимо привлекать специалиста.
Наконец, надежность работы всей бытовой техники в доме существенно зависит от правильности настройки реле контроля. Далеко не всякие скачки напряжения способны существенно повлиять на работу бытовой техники, а вот частое отключение электричества не пройдет незаметно. Пределы лучше устанавливать после консультации со специалистом и с учетом наличия конкретных приборов в доме.
Watch this video on YouTube
Watch this video on YouTube
Какой стабилизатор напряжения нужен для холодильника
Лучшие стабилизаторы напряжения для дома — сравнение популярных моделей
Какие типы и виды стабилизаторов напряжения для дома существуют?
Как подобрать стабилизатор напряжения для частного дома или квартиры?
Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В?
Способы защиты электрической сети квартиры или дома от скачков напряжения
Несколько строк об аббревиатурах
Чтобы не растеряться от большого количества непонятных букв на витринах магазинов, следует запомнить несколько сокращений:
- РНПП – реле напряжения перекоса и последовательности фаз.
- УЗМ – устройство защиты многофункциональное.
- ПЭФ – переключатель фаз электронный.
- РН – реле напряжения.
Это основные марки производства России. Судя по отзывам на форумах, отечественная продукция пользуется большим спросом. Наиболее часто устанавливаемые устройства – с маркировкой РНПП и УЗМ. Помимо них есть большое количество импортных производителей, но цена на них уже несколько выше.
Вот мы и разобрались в таком непростом, на первый взгляд, устройстве, как реле контроля напряжения. Теперь вам решать, стоит ли экономия на его установке сегодня, потраченных денег на ремонт аппаратуры завтра.
Отличия реле напряжения от стабилизатора
Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.
Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.
Стабилизаторы напряжения
Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.
Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.
Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.
Реле напряжения
Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.
Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.
Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.
В чем заключается различие
Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.
Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.
По каким параметрам выбирают РКН
Основной параметр РКН – это быстрота срабатывания. Хорошим показателем считается верхний предел 0,1 с, а нижний порог 2 с. Каждый прибор имеет шкалу, по которой пользователь выставляет верхний и нижний предел
Покупая для своей квартиры реле, надо усвоить одно важное понятие: РКН не способно заменить стабилизатор напряжения
Работа реле основана на отключении подачи напряжения в электрическую сеть при достижении недопустимых высоких или низких параметров. После восстановления напряжения до нормативных параметров, РКН автоматически возобновляет подачу тока. То есть, если дома наблюдаются частые скачки в электросети, уместно поставить реле, но когда напряжение постоянно низкое или высокое, здесь надо ставить только стабилизатор.
Рекомендации по выбору изделия
- Большинство домашних сетей рассчитаны на 220 вольт. Под такое напряжение следует покупать реле. Если в квартире находится мощная электроплита с подходящей к ней трехфазной проводкой, в электрощите придется поставить РКН, рассчитанное на 380 вольт.
- Чтобы защита была эффективной, необходимо правильно подобрать мощность реле. Этот показатель прибора должен быть на 20% больше, чем общая мощность всех потребителей в доме. Проще всего определиться по установленному внутри электрощита защитному автомату. Если он рассчитан на 32 А, значит, РКН необходимо установить рассчитанное на 40 А.
- Несмотря на то, что РКН уберегает домашнюю сеть от скачков напряжения, сам прибор тоже нуждается в защите. Само реле неспособно защитить себя от скачка высокого напряжения в сети. Поэтому автомат, о котором мы говорили выше, необходимо ставить перед РКН. Так как подбирается мощность автомата на 20% ниже чем у реле, то при появлении высокого напряжения первый прибор отключит РКН. У многих может возникнуть вопрос, зачем тогда ставить реле, если достаточно одного автомата? Дело в том, что РКН срабатывает быстрее, к тому же еще и на низких пределах, что позволяет обеспечить безопасность потребителя. Автомат сработает уже после реле и только на высоких пределах.
- Некоторые производители на корпусе устанавливают электронное табло. Лучше или хуже от этого работать устройство не станет, просто его будет удобней пользователю настраивать.
- Что касается выбора производителя, то здесь лучше посоветоваться со специалистами или почитать отзывы на форумах о разных моделях. Дело в том, что на прилавках магазинов все время появляются новые бренды, и посоветовать что-то конкретное не представляется возможным.
И в завершение надо сказать, что РКН никогда не защитит домашние электроприборы от разряда молнии. На это даже не стоит рассчитывать и лучше установить молниеотвод.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1

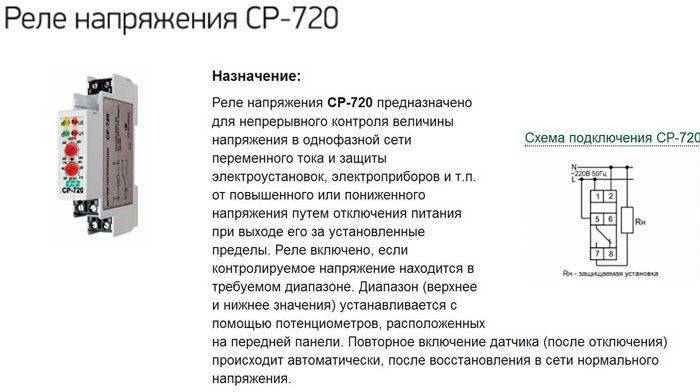

Доступные схемы подключения
В щитке однофазное реле напряжения монтируют после счетчика. Помещать его нужно в разрыве фазного провода. Потому что контролировать прибор должен вольтаж только у него. И отсекать фазу в случае нужды.

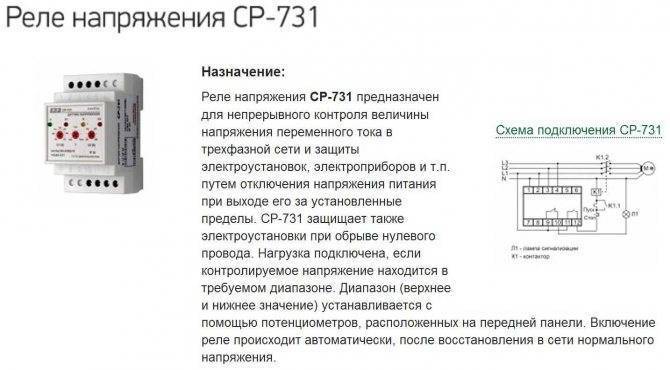

Схем подсоединений существует две. Более распространена установка реле под прямой нагрузкой. Но можно подключить к нему дополнительный магнитный контактор. Устанавливая прибор, главное не перепутать подсоединение проводов ко входу и выходу. Правда это трудно сделать, поскольку на корпусе автоматики всего три клеммы, и они все подписаны – вход, ноль, выход.
В продажу поступают приборы с различной расчетной мощностью. Поэтому в подборе нужного для своей домашней сети проблем не возникнет. Но всегда существует возможность выполнить монтаж нескольких маломощных реле, используя параллельную схему. В этом случае к каждому контролеру подключается только своя группа электроприборов.
Видео описание
Видео объяснит, как подключить реле напряжения:
Как настроить устройства
Самые простые конструкции имеют заданные пороги срабатывания, установленные по умолчанию производителем. Как правило, диапазон работы реле выступает от 170 до 265 В
Параметры могут отличаться, поэтому при выборе нужно обращать на них внимание, поскольку перенастроить потом уже не получиться
Регулируемые реле имеют 3 настройки:
- Устанавливается нижний порог для срабатывания.
- Выбирается максимальное значение напряжения.
- Устанавливается промежуток задержки перед повторным включением.
Подключение реле напряжения процесс серьезный. Но еще большей ответственности требует настройка. Необходимо изучить всю используемую в доме бытовую аппаратуру. И лишь затем выставлять пороги. А что касается задержек включения, то там придется искать компромисс.
Если приоритет в защите имеют приборы с компрессором (холодильник, кондиционер), то время повторной подачи напряжения необходимо ставить довольно продолжительное. От пары минут. А в некоторых случаях доводить даже да пяти. Это убережет приборы от резких скачков вольтажа.
Удлинитель с контролеромИсточник prom.st
Но если под защиту берутся лишь телевизор с компьютером, то достаточно задержки всего в 10-20 секунд. Для настройки на корпусе предусмотрены плавные регуляторы. Современные приборы комплектуются удобными сенсорами.
Некоторые эксперты рекомендуют подключать стабилизатор напряжения, а не реле контроля. Мотивируют это тем, что кроме функций последнего, он в дополнение выравнивает напряжение. Поэтому получается более надежная защита.
Но у стабилизатора есть существенные недостатки:
- Он шумит при работе.
- Занимает много места из-за громоздкости.
- Не позволяет провести точную настройку.
- Повышает сетевую силу тока и этим создает опасность для неподготовленной проводки.
- При обрыве заземления, скачок напряжения остается без внимания.
- Его стоимость гораздо выше обычного реле.
Поэтому стабилизатор напряжения привыкли использовать лишь локально. Например, для защиты только одного холодильника.
Видео описание
О том, как грамотно провести монтаж реле контроля напряжения, расскажет следующее видео:
Коротко о главном
Чтобы обезопасить домашнюю аппаратуру от перегрузок в сети, необходимо установить в ней защитную автоматику. Можно воспользоваться обычным реле, которое будет контролировать напряжение. Устройство будет постоянно замерять показания последнего. А при отходе от заданной нормы самостоятельно отключаться от источника питания.
Обеспечить защиту можно каждому отдельно подключенному бытовому аппарату. Для это выпускаются специальные переходники и удлинители. Но более разумно защитить от перенапряжения всю домашнюю электросеть, установив одно реле прямо в электрощит квартиры.
Подключение автоматики несложное. Реле устанавливают сразу после счетчика, разорвав фазный провод
Основное внимание уделяют настройке прибора. Надежную защиту обеспечит установка верхних и нижних порогов срабатывания
А также времени задержки перед повторным включением.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

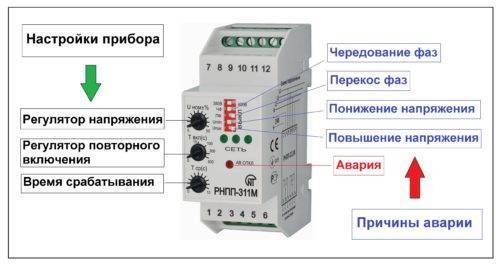

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Выводы и полезное видео по теме
Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.
Как защитить оборудование от перепадов в электросети с помощью РКН:
Настройка реле напряжения:
Обзор розетки с интегрированным РКН:
https://youtube.com/watch?v=FoLyUhYI9hU
Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН, то есть оно просто включается в фазовый провод сразу после счетчика и УЗО.
