Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Как отрегулировать редуктор на воду в квартире и так ли он необходим

Прибор, который позволяет контролировать количество атмосфер в водопроводе в большинстве случаев просто незаменим. Он выступает в роли сдерживающего защитного фактора, оберегающего гидросеть от губительных перепадов и избыточной нагрузки. Установить следует в обязательном порядке, если возникает хотя бы одна из проблем:

  • Отсутствие стабильного напора. Когда водопроводная жидкость сначала течет из крана тонкой струйкой, но уже через пару секунд чуть ли не сбивает с ног стоящего возле раковины — не откладывайте монтаж агрегата. Резкие скачки давления становятся первопричиной поломки бытовой техники и коммуникаций. Кроме того, такая нестабильность представляет опасность непосредственно для пользователей (термические ожоги).
  • Слишком сильный поток водного ресурса. В такой ситуации требуется монтаж понижающего редуктора. С подобной проблемой чаще всего сталкиваются владельцы квартир на первом этаже. Происходит это потому, что H2O в высотные многоквартирные дома подается с большой силой. В противном случае она просто не поднимется до нужной отметки и жильцы верхних уровней останутся без воды. Когда жилое здание расположено неподалеку от насосной станции, завышенные показатели становятся делом привычным. Из-за этого с пугающей регулярностью выходят из строя соединения, образуются протечки и т.п. Но все эти сложности помогает устранить настраиваемый агрегат понижения.
  • Слабый напор. В данном случае стоит монтировать прибор, оснащенный помпой. Благодаря такому устройству, можно навсегда забыть о тонкой струйке из-под крана, не дающей нормально принять душ, вымыть посуду или подключить какую-либо бытовую технику.

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства

В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки.

Для защиты от гидроударов  рекомендуем дополнительно воспользоваться гасителем от гидроударов.

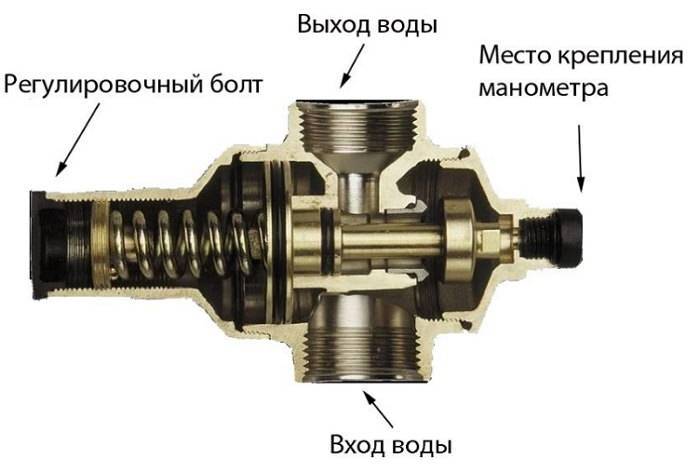

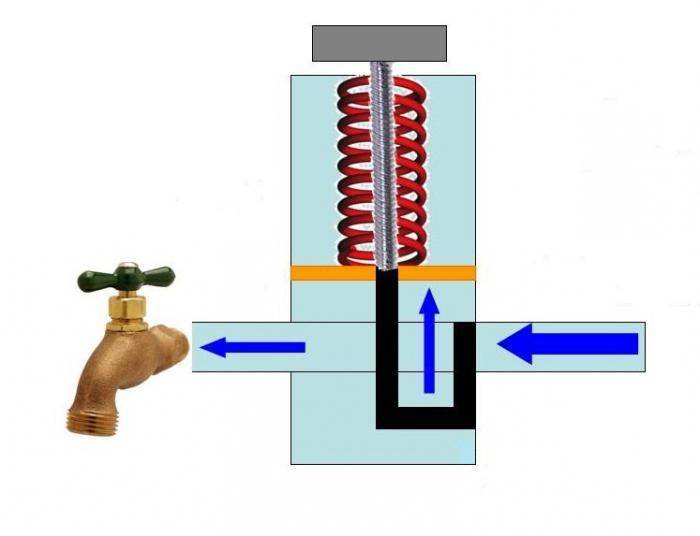

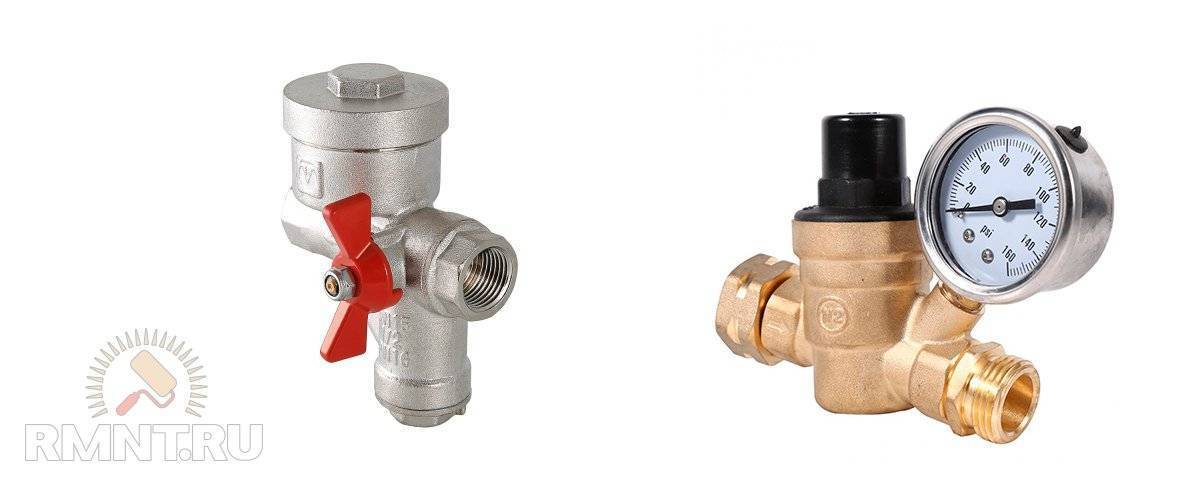

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

  1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
  2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
  3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

  • Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
  • Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
  • дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
  • максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.
Популярные статьи  Как своими руками сделать кровать: подборка идей + инструктаж по сооружению самоделки

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

  1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
  2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
  3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
  4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
  5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

  1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
  2. Отключаем воду в стояках, заранее оповестив соседей.
  3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
  4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
  5. Герметизируем места соединения.
  6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
  7. Подключаем регулятор к шаровому крану, герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировкиОдин из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировкиРедукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

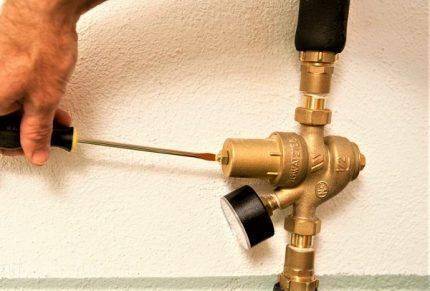

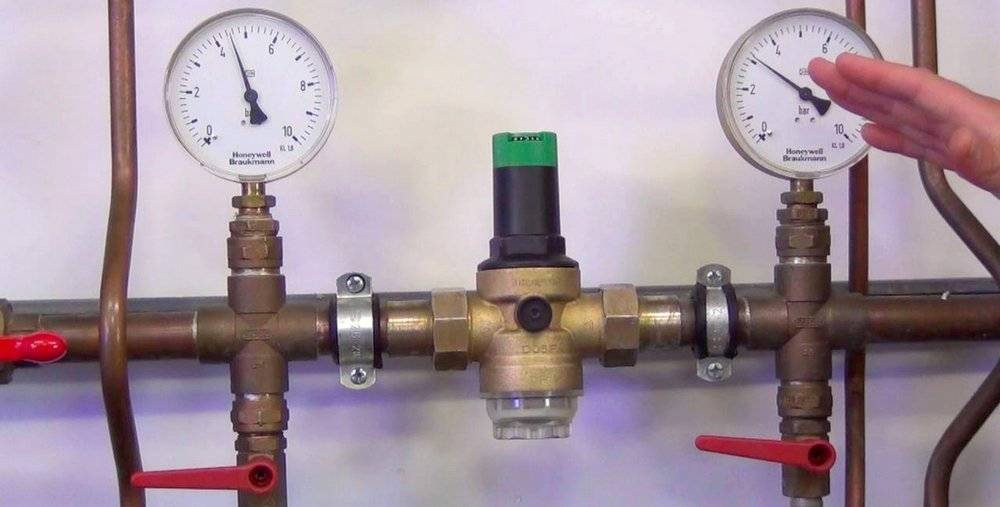

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Особенности монтажа РВД

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

В соответствии с принятыми стандартами установка регуляторов должна производиться в месте входа, а именно, после запорного вентиля, но перед водяным счетчиком. Это делается для того, чтобы обезопасить все подключенные элементы. Фильтр, бытовые приборы, счетчик учета будут работать в штатном режиме, исключая возможность выйти из строя. Перед тем, как устанавливать редуктор давления воды своими руками, необходимо изучить несколько простых правил.

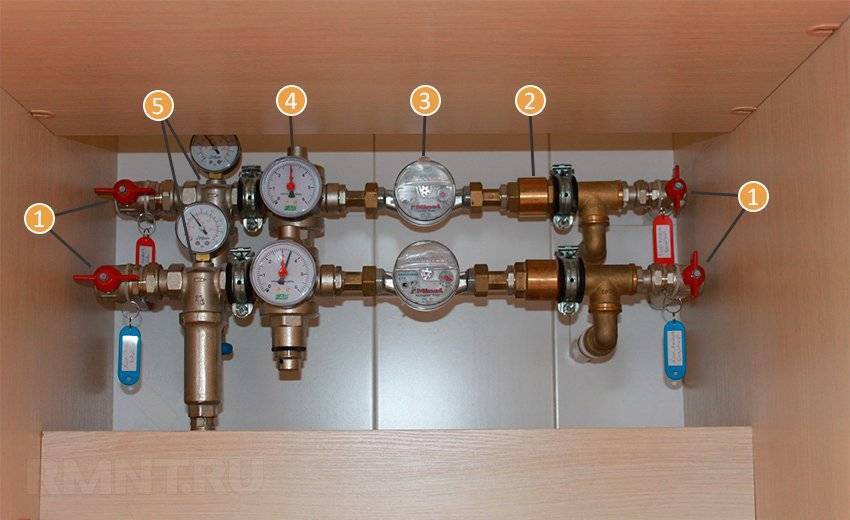

Правила установки в квартире

Имеет смысл врезать патрубки для установки манометров. Квартирные регуляторы давления должны быть вертикально сориентированными. Горизонтально и диагонально их монтировать запрещено. На корпусе устройства имеется отметка, указывающая направление движения жидкости.

Для монтажа придется перекрывать стояк, о чем нужно заблаговременно уведомить соседей. Если трубы изготовлены из полипропилена, используются специальные переходники, которые в большинстве случаев идут в комплекте. Имеет смысл врезать сетчатый фильтр. Для этого используется специальная запорная арматура.

Монтаж производится газовым разводным ключом. Единственное условие – не переусердствовать, дабы не разломать корпус. Работы нельзя назвать простыми, и они требуют наличия специализированных строительных навыков. Все соединения уплотняются, чтобы избежать протечек.

Специфика монтажа РВД в частном доме

Суть работ идентична. Отличие – наличие помпы, обеспечивающей жильцов водой. В этом случае точка врезки – вход трассы в здание, после водомера. На рынке продаются комплекты, в которые входит не только редуктор, но и насос. Подключают их таким образом, чтобы в случае просадки давления последний включался автоматически. Это даст возможность поддерживать постоянные эксплуатационные параметры.

С двух сторон от регулятора нужно врезать запорную арматуру. Чтобы устройство функционировало бесперебойно, потребуется фильтр грубой очистки. Его устанавливаются на входе трубопровода в здание. Опять же требуется навык. И лучше, чтобы обвязку и монтаж выполнял специалист. Это – гарантия эффективности, надежности, безопасности.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

  • включения – 1,5-1,8 атм.;
  • выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Если насос включается при открытии крана и выключается только при его закрытии, это говорит об отсутствии дополнительного напряжения в системе

Регулировка редуктора давления в квартире

Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв. Каждая модель устройства имеет свое время срабатывания

Популярные статьи  Как сооружается вентиляция на кухне: правила и схемы устройства вытяжки

Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится

Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.

Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.

Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.

Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.

Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.

Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:

  • «На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.
  • Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.

Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.

Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.

Отличия в выборе регуляторов для частного дома и квартиры

Главное отличие редукторов для частного дома и квартиры является пропускная способность, — чем больше точек водозабора, тем более мощным должен быть понижающий регулятор.

Несоответствие сечения дросселя с действительными нуждами может вызывать негативные последствия: повышенный шум при работе и (или) недостаточный напор воды.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировкиВ частных домах, как правило, формируется большее количество подключений, а значит и расход воды будет больше.

Выбор редуктора с дросселем на ½ дюйма будет неверным решением – работать он будет на пределе своих возможностей.

Повышенный шум, малый напор воды, ускоренный амортизационный износ – всё это негативные последствия.

Чтобы этого не произошло, нужно выбирать сечение дросселя на ¾ дюйма. В квартирах ситуация обратная. Если при небольшом потреблении используют регуляторы с большей пропускной способностью, чем требуется, то неизбежно образование шума и повышенный износ оборудования.

Для точного определения сечения используют следующую методику, учитывающую взаимосвязь сечения редуктора со скоростью циркуляции воды в системе. По ней требуется подобрать такой РДВ, который бы обеспечивал скорость потока в пределах от 1 до 2 л/с, — в этом диапазоне редуктор работает оптимально.

Осуществляется это по следующему алгоритму:

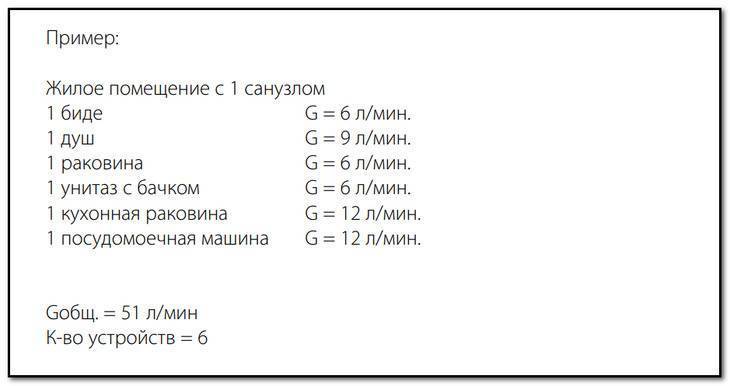

  1. Определяется количество сантехнических устройств в частном доме или квартире, — высчитывается общие потребление воды (л/м).

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

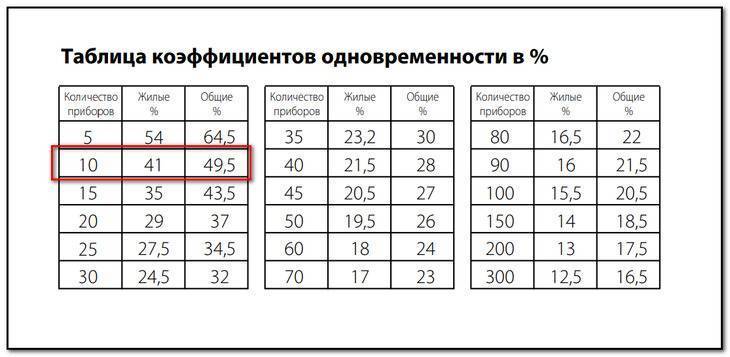

По таблице «Коэффициенты одновременности» рассчитывается средний показатель расхода.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

По графику «Скорости циркуляции» определяется нужный размер редуктора, — величина должна находится в диапазоне от 1 до 2 м/с.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Не менее важный критерий – степень перепада давления воды в системе. В частных домах и отдельных квартирах этот показатель может значительно разниться. Так в многоквартирных домах напор регулируется службами водоканала, и оно строго удерживается в определенных рамках: не более 6 бар.

Средства регулирования могут отличаться — использоваться насосы или методика зонирования водопроводной сети дома. Потому для собственника жилья подойдет практически любой редуктор с подходящим сечением дросселя.

Для частных домов ситуация несколько отличается — регулировка напора воды лежит на плечах собственника.

Для обеспечения жилья водой используются автономные насосные станции или другое насосное оборудование, где давление воды на выходе выше 6-ти рекомендованных атмосфер — в этом случае требуется значительное понижение напора.

По правилам кавитации допустимый перепад не может быть ниже, чем в 2,5 раза от входящего напора воды. В противном случае в рабочем механизме редуктора будет возникать повышенное давление, шум, и, как следствие, ускоренный его износ.

Зачем нужно понижать давление

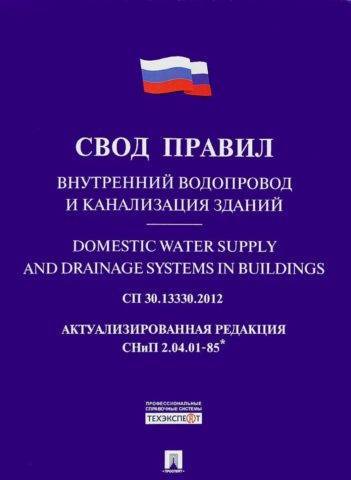

Согласно СП 30.13330.2012, дaвление на водоснабжении (холодном или горячем), у любой точки водоразбора не может превышать значения в 4,5 атмосферы. Документ делает исключение для зданий, возводящихся в условиях уже имеющейся многоэтажной застройки: в них вода может подаваться с давлением до 6 кгс/см2.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Этот документ устанавливает нормы давления воды

Нижняя граница допустимого давления должна обеспечивать работоспособность применяющейся санитарной и бытовой техники. Соответствующие данные должен поставлять производитель этой техники. При отсутствии таких данных, минимальное дaвление в точке водоразбора жилого здания устанавливается равным 2 кгс/см2.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Минимальное рабочее дaвление проточного водонагревателя Atmor Basic — 0,3 кгс/см2

Далее: избыточное давление в одну атмосферу способно поднять воду на высоту 10 метров. 4,5 атмосферы соответствуют водяному столбу в 45 метров, или 15 этажам жилого дома.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Расчет высоты столба воды при давлении в 1 кгс/см2 (760 миллиметров ртутного столба)

А теперь давайте подумаем, как можно обеспечить водой с соответствующим действующим нормам давлением все этажи того же 15-этажного здания.

  • Если на вводе и, соответственно, на нижнем этаже дома, создается напор в максимально допустимые 45 метров, вода доходит до верхнего этажа, но без избыточного давления. Что, как мы помним, противоречит требованиям СП;
  • Чтобы обеспечить избыточное давление в 2 атмосферы на верхнем этаже, на вводе его нужно поднять до 6,5 атмосфер (65 метров водяного столба), что опять-таки противоречит СП 30.13330.2012;
  • Снижение давления в верхней точке водопровода до соответствующих паспортным данным бытовой техники 0,3 кгс/см2, тоже не решит проблемы: на вводе все равно будет больше 4,5 атмосфер.

Проблема может быть решена двумя способами:

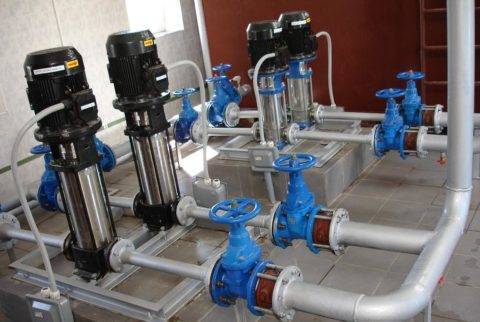

  1. На одном из промежуточных этажей устанавливается насосная станция водоснабжения: регулировка давления выше точки ее установки осуществляется за счет работы насоса;

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Повышающая насосная станция в многоэтажном здании

  1. Кроме того, на нижних этажах можно установить на водоснабжение редуктор давления. На выходе редуктора всегда будут 3-4 атмосферы вне зависимости от того, что творится на входе.
Популярные статьи  Как выбрать ручной плиткорез: рейтинг лучших моделей и какой аппарат выбрать

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

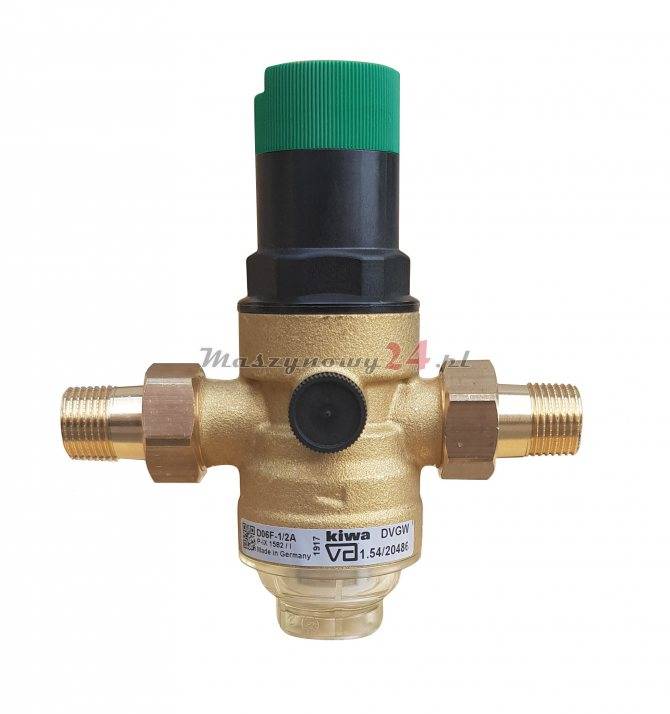

Редуктор Honeywell D05FS

Гидроудары

Гидроударом называют кратковременное повышение давления, возникающее при  резкой остановке потока несжимаемой жидкости. В водопроводе гидроудар может возникнуть при чрезмерно быстром открытии или закрытии запорной арматуры, а также вследствие ее неисправности (например, при падении щечек задвижки).

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Механизм возникновения гидравлического удара

Последствия гидроударов — разрывы полимерных и металлополимерных труб, сорванные гибкие подводки и оторванные заливные клапаны сливных бачков.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Разорванная гидроударом металлопластиковая труба

Защитит от гидроударов внутреннее водоснабжение регулировка давления все тем же редуктором: при росте напора его клапан мгновенно отсечет водопровод от ввода.

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

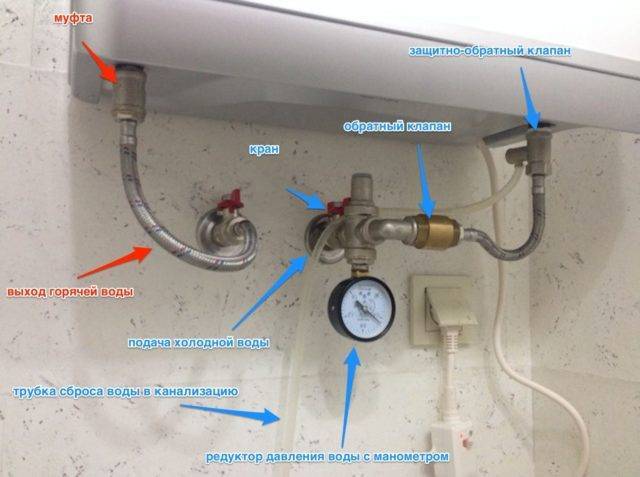

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Установка редуктора

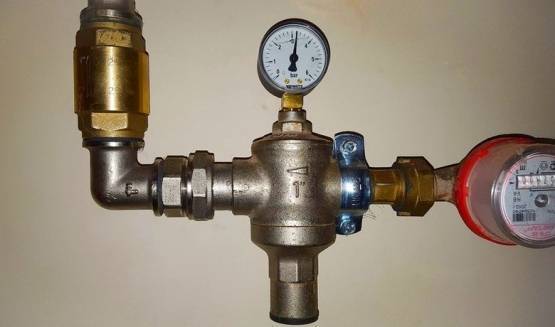

Регулятор необходимо устанавливать в начале трубопроводной арматуры, предназначенной для перекрытия потока жидкости, перед учетными приборами. Так удастся добиться большей эффективности и упростить процесс обслуживания. Кроме того, под защитой окажутся счетчики, фильтры и другое гидрооборудование.

Размещение в квартире

Перед проведением монтажных работ следует правильно собрать РДВ и протестировать целостность заглушек. Регулирующее устройство располагают между корректировочными кранами в строго вертикальном положении. С учетом того, что труба проходит ровно по горизонтали.

Если предполагается использование полипропиленовых элементов, необходимо позаботиться о наличии переходников. Обычно они идут сразу в сборном комплекте.

В установку агрегата обязательно включают фильтр-сетку и вентиль для контроля жидкости. Зоны соединений предстоит проложить ФУМ-лентой. В завершении работы необходимо затянуть соединительные стыки. Главное — не переусердствовать с этим делом и не сорвать гайки.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Монтаж в частном доме

Процесс монтирования здесь практически ничем не отличается от описанного выше. Единственное отличие — помпа, которая служит для поддержания нужного напора. Регулирующее устройство устанавливают в зоне совмещения отвода магистрали с сетью подачи. Многие заводы-изготовители выпускают регуляторы и насосы в комплекте. Но в ряде случаев придется приобретать насосный механизм дополнительно.

Установить своими силами достаточно сложно. Если вы не уверены в собственном опыте и наличии определенных знаний, лучше доверьте эту работу специалистам.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

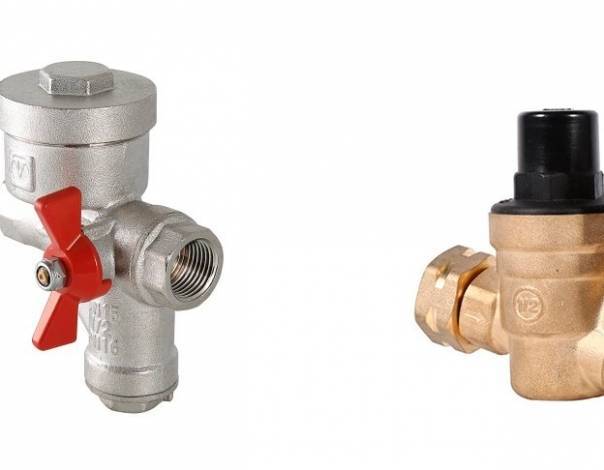

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
