Редуктор давления для газгольдера устройство, принцип работы, регулировка и инструктаж по замене

Содержание

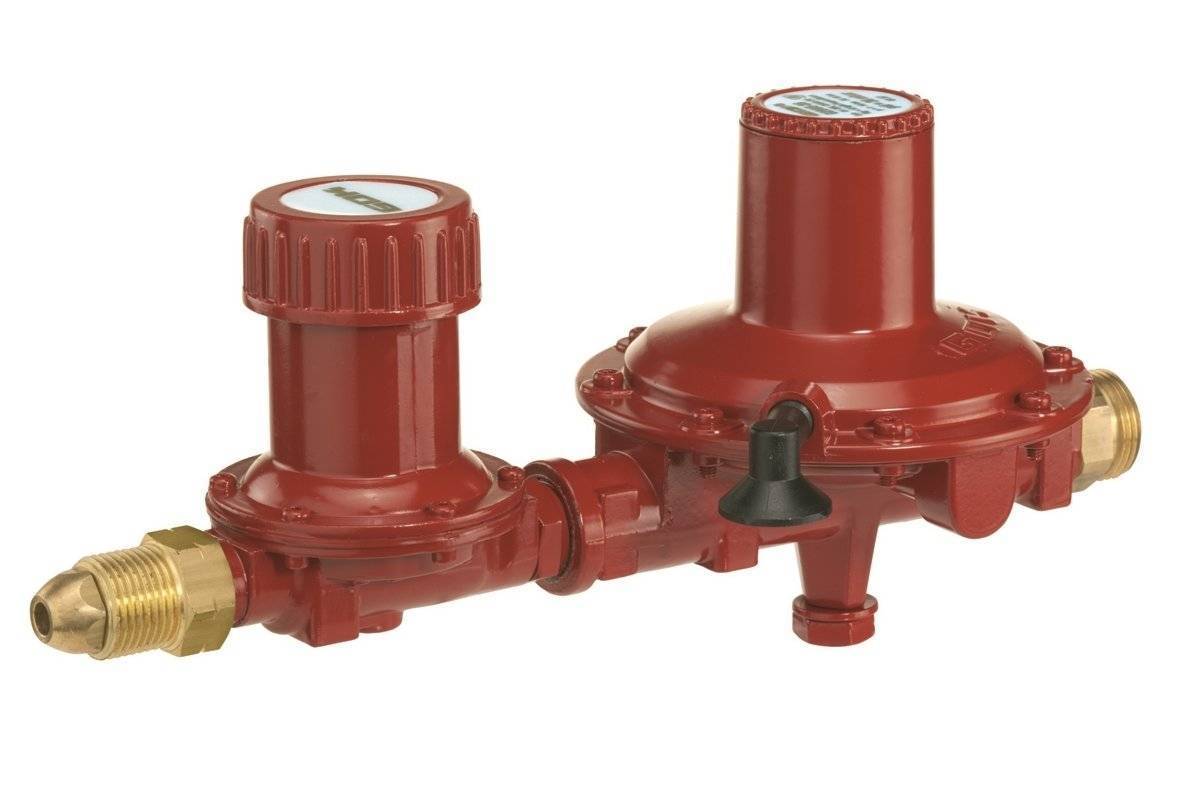

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

запорная пружина;
мембрана, реагирующая на давление смеси;
редуцирующий клапан.

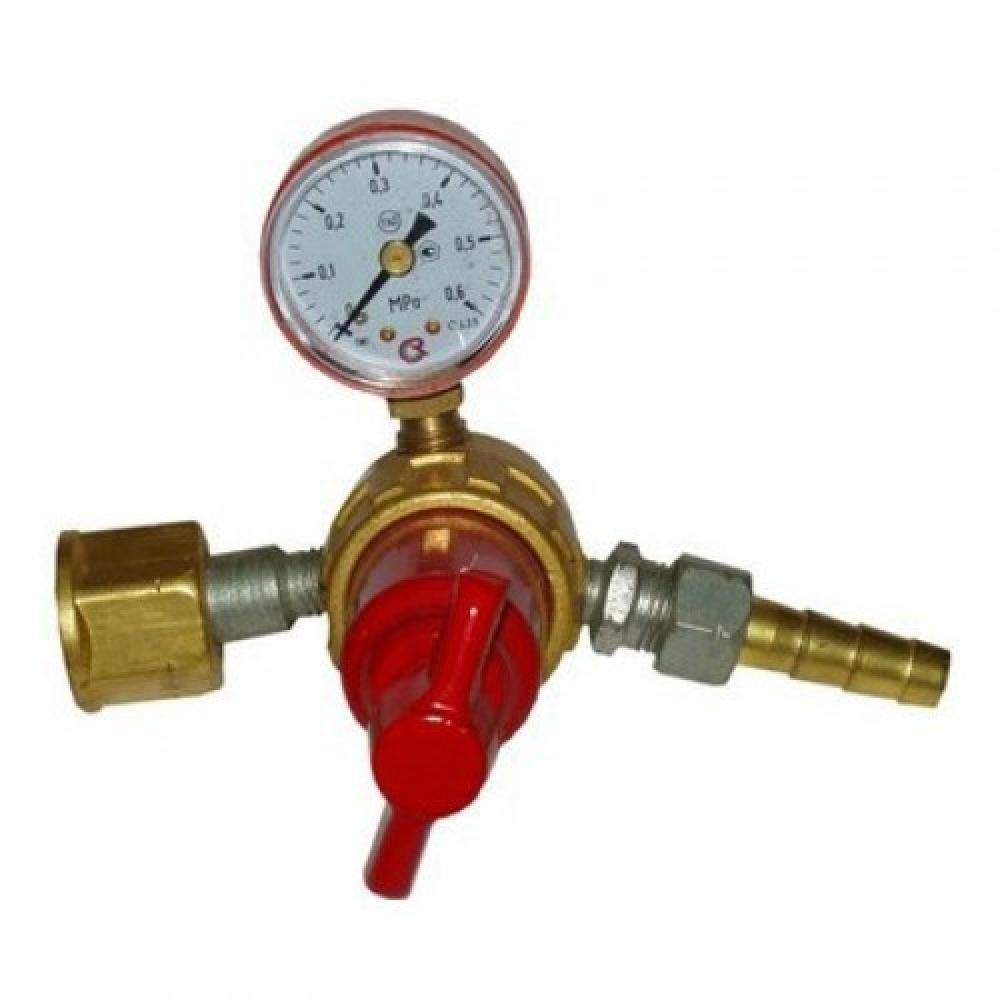

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

штуцер, обеспечивающий подачу газовой смеси;
манометр – указывает на давление в емкости;
обратная пружина, перекрывающая клапан;
ячейка для сжиженного газа;
клапан – от его смещения зависит объем выходящего газа;
предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
выходной манометр – указывает на рабочее давление;
ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
регулирующий винт – он регламентирует смещение мембраны;
запорная пружина;
мембрана – гибкая пластинка, отворяющая клапан;
штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

редукторы для горючих газов – водорода, метана, пропана, смесей;
для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

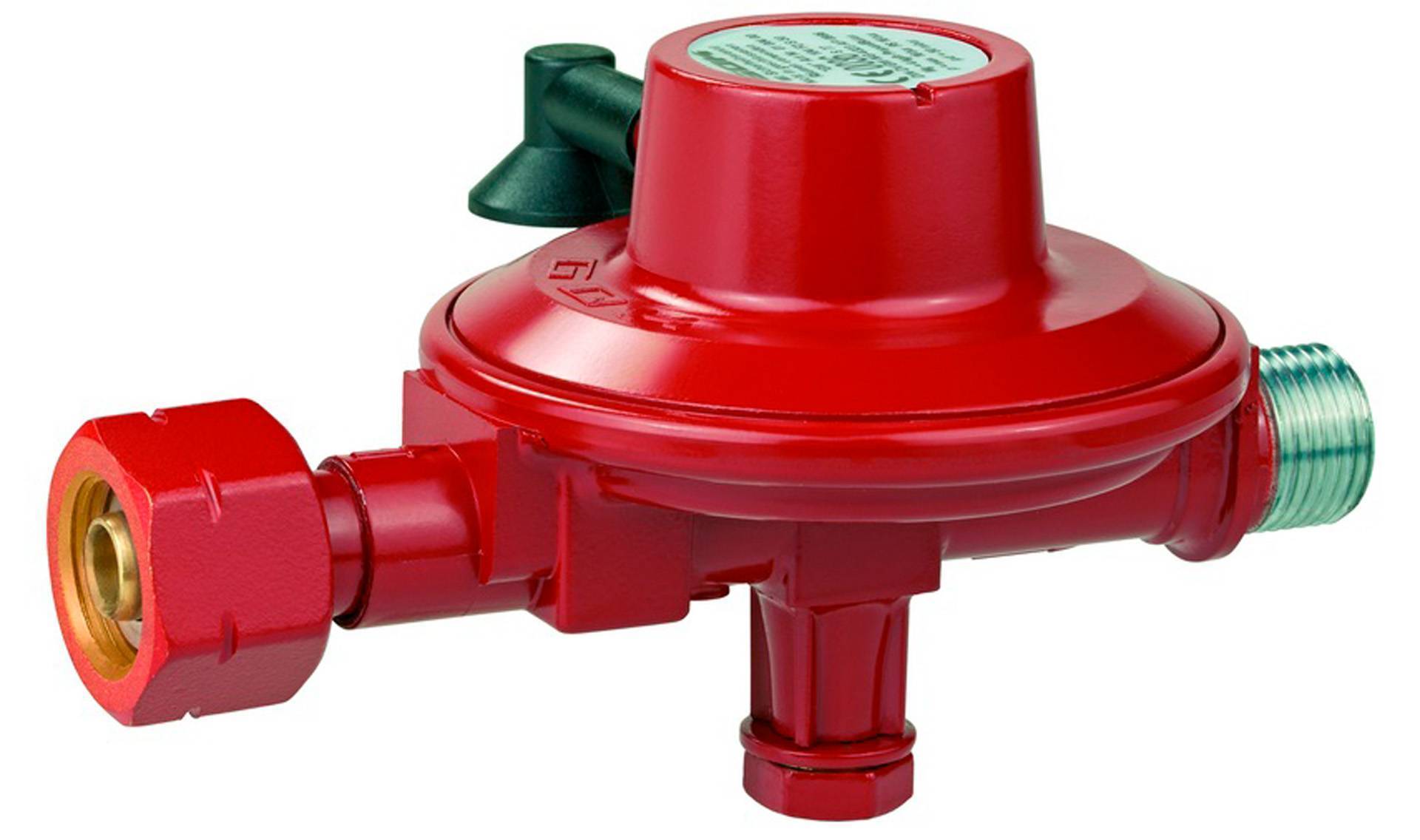

Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

РЕГУЛЯТОРЫ ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ

У регуляторов давления прямого действия регулирующее устройство приводят в движение мембраной, находящейся под воздействием регулируемого давления.

Изменение регулируемого (рабочего) давления вызывает смещение мембраны, а через передаточный механизм и изменение количества прохода газа через регулирующее устройство регуляторов давления.

Таким образом, на изменение рабочего давления регулятор давления реагирует изменением количества пропускаемого газа.

Принцип действия регулятора давления прямого действия показан на рисунке.

Газ с давлением поступает во входной патрубок регулятора, затем проходит через седло клапана 2 и уходит из регулятора через выходной патрубок 3. Регулятор должен поддерживать после себя рабочее давление постоянные в условиях переменного расхода.

При изменении расхода газа будет изменяться рабочее давление которое воздействует снизу на мембрану 4. При увеличении расхода газа давление в первый момент несколько упадет и сила, действующая на мембрану снизу, несколько уменьшится, в результате чего под действием груза 5 мембрана вместе с клапаном 6 сместится на некоторую величину вниз и увеличит проход для газа. Давление поднимется до прежней величины.

При уменьшении расхода газа давление в первый момент несколько увеличится и мембрана будет смещаться вверх, прикрывая проходное сечение для газа клапаном. Уменьшение подачи газа через регулятор вызовет снижение до первоначальной величины.

Таким образом, регулятор давления будет поддерживать рабочее давление на заданном уровне, который определяется величиной нагрузки мембраны.

Учитывая, что разнообразие конструкций регуляторов давления очень велико, будут рассмотрены только те конструкции, которые широко используются при городском газоснабжении.

Регулятор давления РДК. Нормальная работа бытовых газовых приборов в большой степени зависит от постоянства давления газа во внутри домовых газовых сетях.

При газоснабжении бытовых потребителей сжиженным газом применяют регулятор давления типа РДК, используемый при баллонных установках и рассчитанный на начальное давление до 16 кгс/см2.

Давление на выходе можно регулировать в пределах 100—300 мм вод. ст. Производительность регулятора при перепаде давления в 1 кгс/см2 и удельном весе пропанбутановой смеси около 2 кг/м3 равна 1 мз/ч. На рис. показано устройство регулятора.

Газ высокого давления поступает через входной штуцер под клапан 2 с уплотнением из масло-, бензо- и морозостойкой резины. Положение клапана по отношению к седлу, расположенному на входном штуцере, определяется положением мембраны 3, связанной с клапаном рычажно-шарнирным механизмом.

На мембрану сверху воздействует пружина 4, а снизу давление газа. Сжатие пружины регулируется винтом 5, которым осуществляют настройку регулятора на рабочее дав¬ление. В этом случае газ, проходя через клапан, будет его и поступать через выходное отверстие 6 регулятора к газовым приборам.Если выходное давление будет повышаться сверх заданного, то пружина 4 сожмется, мембрана пойдет вверх и через рычажно-шарнирный механизм 7 подаст клапан вниз и уменьшит проход газа через регулятор. В мембрану регулятора вмонтирован предохранительный клапан 8, который работает следующим образом: при закрытом клапане 2 и повышении давления под мембраной сверх установленного (‘при отсутствии расхода газа и неплотном закрытии клапана) мембрана, преодолевая действие пружины 4 и пружины 9 предохранительного клапана 5, отойдет от уплотнения 10 и сбросит излишек давления газа через отверстие под верхнюю крышку 12 регулятора, которая соединяется выбросной трубкой с атмосферой.

После настройки регулятора на определенное рабочее давление регулировочный винт 5 закрывается колпачком 13 и закрепляется винтом 14, который пломбируется. Абонентам запрещается производить регулировку давления газа винтом 5.

Для создания нормальных условий работы регулятора давления, когда положение клапана находится в области регулирования, расчетная производительность его должна быть примерно на 20% больше требуемой максимальной производительности регулятора. По этой причине регулятор рекомендуется подбирать так, чтобы он был загружен при требуемой производительности не более чем на 80%, а при минимальном расходе не менее чем на 10%.

Регулятор давления РДК

Регулировка редуктора давления | На сайте интернет-магазина PROFIMANN

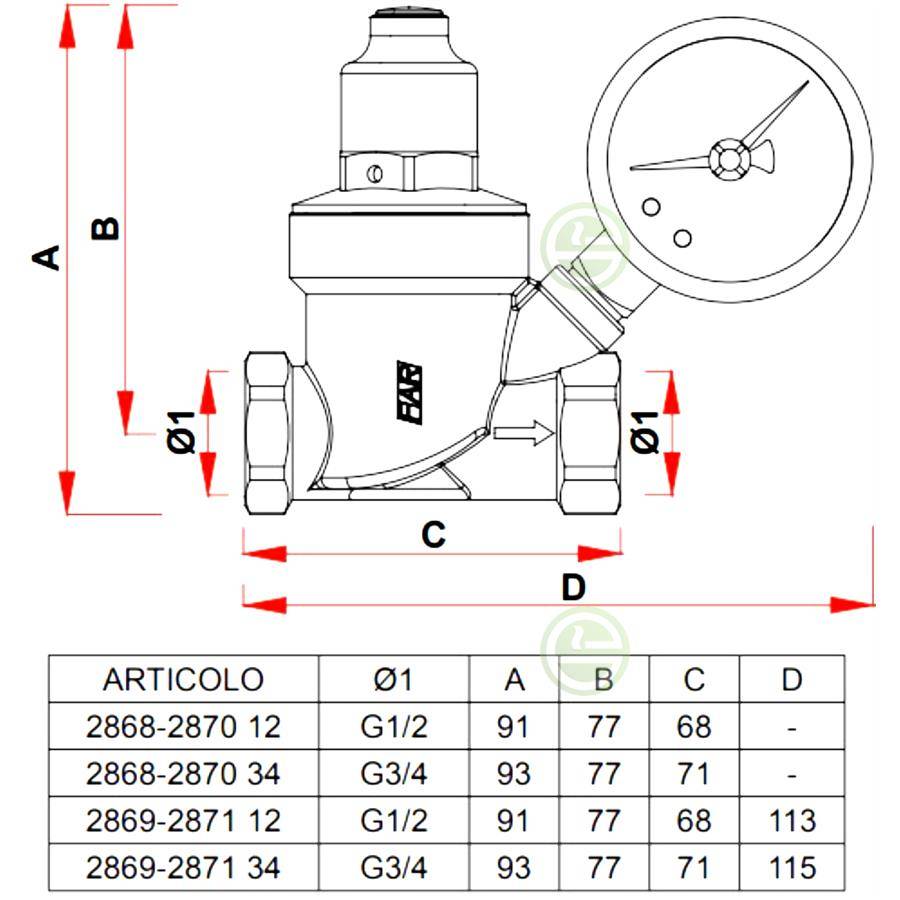

Установка регулятора давления воды в квартире — доступныйспособ улучшения качества водоснабжения. Бытовой регулятор поддерживаетзаданное давление воды после себя. Достаточная пропускная способностьрегуляторов для квартиры или частного дома — 3 м³/час.

Кудаустанавливать редуктор

Редуктор устанавливаетсяпосле фильтра грубой очистки (грязевика или «косого фильтра»). Хорошо, есливода после грязевика, будет проходить через дополнительный фильтр с промывкой. Размеры ячейки сетки фильтра не должны превышать 100-200 мкм. Многиепроизводители регуляторов специально оговаривают этот момент.

После редуктораустанавливается счётчик воды. Но многие производители рекомендуют устанавливатьводомер именно перед редукционным клапаном.

Схема монтажа редукторадавления Honeywell D04FM:

Теоретически такиерекомендации вполне обоснованы, например водомер СВ-15 способен держать 1,6МПа; 16 бар;16,32 кгc/см².

Но теоретические доводыне всегда работают. Если вы видели “плачущий” водяной счётчик, защитное стеклокоторого, с внутренней стороны, покрывает множество мелких капелек, то выпоймёте.

В прочем если нет задачи,защитить вместе со всем оборудованием системы и счетчик воды, то редуктор можноустанавливать и после счетчика.

Важнов обоих случаях установки обязательно предусмотреть успокоительный участок равный 5 x DN. Другие моменты монтажа нестоль важны

Например, установка вентилей до и после прибора, для отсечениячасти оборудования на время обслуживания. Устройство обводного канала

Другие моменты монтажа нестоль важны. Например, установка вентилей до и после прибора, для отсечениячасти оборудования на время обслуживания. Устройство обводного канала.

Монтаж РДВ ничем неотличается от установки счётчика воды. Производители рекомендуют устанавливатьизделие на горизонтальных участках трубопровода, однако на практике допускаетсяи вертикальный монтаж.

Правилаустановки для бытовых регуляторов:

автоматический клапан устанавливают в отапливаемом, доступном дляобслуживании при эксплуатации, месте;
корпус не должен испытывать напряжений сжатия, кручения и изгиба;
направление стрелки на корпусе совпадает с ходом движения потока;
перед установкой регулятора трубопровод промывают, удаляют частицы окалины,песка и иловые отложения;
сетчатый фильтр, установленный после запорного вентиля на вводе водопроводав квартиру, улучшит работу регулятора и бытового гидравлического оборудования;
запорная арматура (вентиль) после регулятора необходима для обслуживания изамены устройства.

Регулятордавления воды в квартире: как регулировать прибор?

Первичная настройка регулятора давления воды происходит на предприятии-изготовителе. Предустановочное давление бытовых моделей составляет 3 бар. Самостоятельно регулировать заданные производителем значения нужно в том случае, если давление регулятора не совпадает с рабочими параметрами водопровода.

В этом случае возникает вопрос: как регулировать?

Регулятор давления воды в квартире, оборудованный манометром, недоставит никаких проблем. Вращая регулировочный винт, добиваются показанийманометра, соответствующих паспортным данным наиболее уязвимого оборудования,включенного в систему водоснабжения.

Если в корпусе регулятора непредусмотрено врезное гнездо для установки манометра, то его устанавливают наводопровод отдельно. Класс точности манометра и диапазон измерений должнысоответствовать нагрузке сети по давлению. Погрешность калибровки можетотрицательно повлиять на работу бытовых гидравлических устройств. Регулированиередуктора вслепую, без четкого визуального представления результата —невозможно.

Порядокдействий:

открыть вентиль на врезке водопровода в квартиру;
закрытьточки отбора воды (смеситель, смывной бачок, водонагреватель, стиральная ипосудомоечная машина, фильтр очистки питьевой воды);
выставить необходимое значение давления по манометру (2÷3 бар);
открыть краны в точках для отбора воды, проверить соответствие давлениязаданному параметру.

обзор настройки регулятора давления воды Honeywell D06F:

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Последовательность установки и использования

Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:

Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.

Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто. Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода. Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.

Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.

Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.

Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства

Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом. А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.

Читайте далее:

Газовый редуктор Ловато: классика ГБО

Газовый редуктор Томасетто АТ-07: доверие к классике

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

Как происходит регулировка редуктора Ловато на инжекторе?

Клапан газовый Lovato: назначение, устройство и принцип работы

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

поколения механизма;
количества регуляторов;
топливной системы.

Товарный ряд производителя:

Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
После реализации предыдущего этапа можно приступить к регулировочным работам.

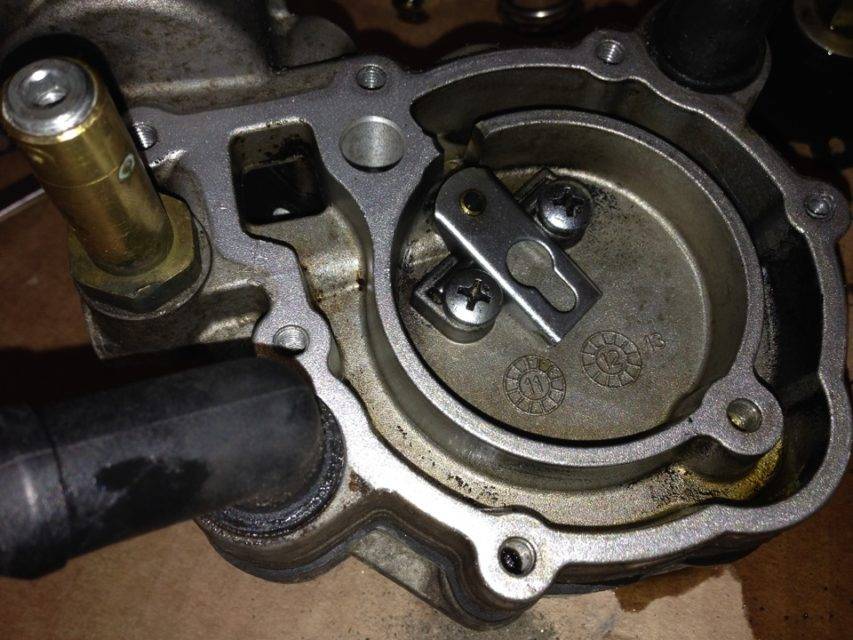

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

при закручивании подача газа будет сбавляться редуктором;
при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Разновидности конструкций

Резервуары для автономной газификации прежде всего делятся на две группы – подземные и наземные газгольдеры. Первые существуют в нескольких модификациях: евростандарт, с высокими патрубками, с высокой горловиной. В суровом климате в российских условиях предпочтительнее использовать подземный газгольдер.

Подземные Газгольдер наземный

Кроме того, сооружения конструктивно могут быть вертикальными и горизонтальными. Горизонтальные емкости функциональнее потому, что площадь испарения больше и процесс регазификации происходит быстрее, то есть и обслуживать такой газгольдер может более мощное оборудование. Вертикальная модель оправдана в том случае, если недостаточно места на участке для горизонтального расположения.

Горизонтальные Вертикальные газгольдеры

Стоит отметить, что практикуется и использование двух и более последовательно соединенных вертикальных резервуаров. Например, известная компания-изготовитель газгольдеров Антонио Мерлони предлагает использовать две емкости по 1650 л.

Таким образом, можно не только увеличить общий объем хранилища без замены имеющегося резервуара, но и предусмотреть 2-х или даже многоступенчатое резервирование для отопления частного дома. Конечно это не обязательно.

Помимо стационарных резервуаров (подземных или надземных) широко используются и передвижные (мобильные) газгольдеры. Их можно самостоятельно, как обычный автоприцеп, привезти на заправку и заполнить газом.

Остановимся подробнее на стационарных устройствах.

Газгольдер Евростандарт

Самый экономичный и распространенный вариант емкости для частного использования, помимо самых популярных емкостей 3-6 куб.м. Есть в продаже и большие объемы. Вся арматура находится непосредственно на резервуаре – ниже уровня земли. Поэтому во время монтажа газгольдера необходимо учитывать некоторые особенности установки для изоляции редуктора от талых вод. Это не является проблемой, т.к. технология монтажа учитывает все нюансы. И специалисты компании – исполнителя, несомненно, ей следуют и производят установку под ключ.

Газгольдер с высокой горловиной

Современные российские стандарты диктуют, что только резервуары, работающие на промышленных объектах, должны иметь высокую горловину для обеспечения возможности проведения их периодического освидетельствования. В недавнем прошлом эти требования распространялись абсолютно на все резервуары. Но сама по себе высокая горловина не имеет никаких значительных преимуществ перед высоким патрубком. Поэтому приобретение подобного резервуара – неоправданная трата денег.

Газгольдер с высоким патрубком

У данного резервуара запорная арматура располагается над резервуаром (поднята на 650 мм на трубках). Это делает ее более удобной в эксплуатации и обслуживании. А также уберегает от воздействия талых вод, что упрощает выбор места установки. Единственный недостаток – эта модификация несколько дороже остальных.

Какое должно быть давление

Рассмотрим датчики давления. Здесь куча всего, куча всяких кранов

Вот на них нужно обращать внимание, когда к вам приехал газовоз

Это очень важно, чтобы вы могли понять какого качества газ к вам приехал. Хороший качественный газ пропан — он имеет более высокое давление, чем бутан

А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана

Хороший качественный газ пропан — он имеет более высокое давление, чем бутан. А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана.

Зимой нужно смотреть, чтобы давление было не ниже 5, а летом оно должно быть не ниже 8, а то и 9 атмосфер. Это говорит о том, что вам привезли качественный газ. Это косвенный показатель, но очень важный. Об этом мало кто знает. Это такой момент, который мы сами даже для себя определяем. Если мы приехали на какую-то оптовую базу и заправились некачественным газом, давление будет очень маленькое. Это для нас будет сигналом о том, что надо проверять. Что-то либо не так с системой, либо нам просто залили некачественный газ. Тогда мы начинаем использовать плотномер, при помощи которого проверяем качество газа. Таким образом мы понимаем, что нужно его менять, либо соглашаемся с тем, что у нас все хорошо и везем уже газ этот заказчику.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумуляторомИсточник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
