Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

По единому стандарту

В первую очередь схема водопровода нужна для хозяина квартиры, чтобы правильно соединить все элементы и верно рассчитать количество необходимых элементов. Необходимо указать параметры и характер укладки водной магистрали, подводку труб к точкам водопотребления и даже тип водоразборной арматуры, которую планируете использовать.

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

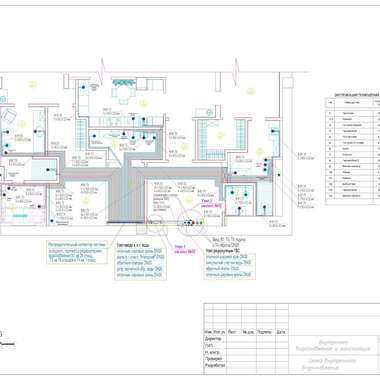

Схема водопровода в квартире

Последний пункт очень важен, ведь для нормальной работы некоторых приборов достаточно 16 мм трубы (рукомойная зона). Кухонному же смесителю нужен более мощный напор, поэтому к мойке подводят патрубки диаметром от 20 мм. Многие современные душевые системы следует подключать к коммуникациям диаметром 26 мм. Если размер патрубка будет меньше, вы уже не сможете в полной мере насладиться душевыми процедурами. Также необходимо указать направление тока воды, приборы учёта, аварийные клапаны и сливы, запорную арматуру, фильтры. Правильно будет показать свою схему специалисту, он укажет на ошибки на этапе проектирования.

Совет. Не приобретайте запорную арматуру с рычагом. Материал, из которого изготовлен рычаг крана, имеет свойство ломаться в самый ответственный момент. Более надёжны вентили с ручкой «бабочкой».

Монтаж водопровода своими руками

Перед самостоятельным монтажом системы водоснабжения ознакомьтесь со следующими правилами и советами:

  1. Сократите до минимума количество проходов труб через ограждающие конструкции.
  2. Оставляйте между стенами и трубами свободное пространство (хотя бы 2 сантиметра) для облегчения ремонтных работ.
  3. Горизонтальные участки трубопровода прикрепляйте к стене через каждые 1-1,5 метра.
  4. Перед местами подключения стиральной и посудомоечной машины обязательно установить фильтры грубой очистки, в противном случае устройства быстро выйдут из строя.
  5. Трубопровод, идущий к душевой кабине, должен быть оборудован шаровым краном.
  6. Если планируется устройство водоснабжение небольшого дома, желательно, подключить кухню и ванную комнату параллельно. В противном случае если кто-то начал мыть посуду холодной водой, принимающий душ получит ожоги от чрезмерно горячей воды.
  7. Интересный вариант – горизонтальная разводка водопроводных труб по подвалу с последующим подъемом к местам подключения сантехнического оборудования. В таком случае большая часть коммуникаций будет спрятана без проведения дополнительных работ. Данный вариант подходит только для одноэтажных домов. В более высоких зданиях возможна прокладка части труб по потолку.

Порядок монтажа зависит от типа используемого материала. Рассмотрим популярные сейчас трубы из сшитого полиэтилена компании Рехау, которые может установить не только мастер, но и любой собственник жилого помещения, не обладающий специальными навыками.

Разводка водопровода в квартире: типовые схемы + нюансы проектрированияТрубы Рехау.

Разводка труб немецкого бренда Рехау начинается с подготовки необходимых материалов и инструментов: трубы и фитинги, расширитель с насадками для разных диаметров, пресс-зажим, инструмент для резки, рулетка и маркер.

Сборка системы проходит по следующей схеме:

  1. Нарезка труб.
  2. Раскладка системы с фитингами на полу.
  3. Соединение при помощи специальных гильз.

Фиксация происходит путем расширения концов соединяемых элементов и вставки с них гильзы. Главное – строго соблюдать горизонтальность всех элементов, малейший перекос приведет к не герметичности стыка.

Нормативные требования

  1. Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

  • Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
  • Давление воды в трубах может достигать 6 атмосфер;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

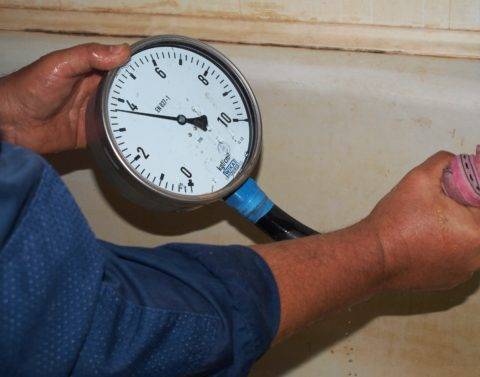

Типичное давление на ХВС

  • Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
  • При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
  • При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Горячие трубы крепятся к стене над холодными

  • Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
  • Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Краны на вводе воды в квартиру

  • Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
  • Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
  • Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

  • Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
  • Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

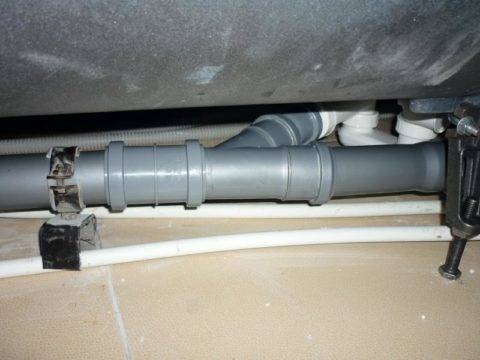

Для подключения ванны использован косой тройник

  • На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
  • Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Оптимальные для разных диаметров значения уклона

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

  • короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;

  • фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;

  • полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;

  • укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

Популярные статьи  Как выбрать правильные фитинги для труб РЕХ – виды и секреты монтажа

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики Тип скрытой установки
короб фальш-панель штробы стяжка
полезный объем помещения уменьшается незначительно снижается намного не изменяется снижается
трудоемкость работ низкая средняя очень высокая высокая
качество интерьера среднее высокое
доступ к коммуникациям через ревизионный люк
совместимость с инсталляциями +
наличие мокрых процессов +
сдача под ключ 1 день 2 дня 2 – 3 дня неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

  • позади ванны трубы уложены открытым способом;
  • стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;

  • инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
  • для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;

  • для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;

  • патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Варианты подключения сантехнических приборов

Разобравшись со схемой прокладки, нужно выбрать способ подключения сантехнических приборов и устройств. Иначе вы будете испытывать постоянные сложности с регулировкой температуры воды в душе, когда кто-то решил помыть посуду на кухне или посетить туалет.

Чтобы избежать подобных неприятностей, следует уделить время проектированию будущей инженерной системы. В частности, определиться с диаметром труб и схемой подключения.

Тут тоже существует два варианта:

  1. Последовательное подключение. По-другому называется тройниковым. Здесь от подающей воду магистрали прокладывается одна труба, а для подачи воды к каждому потребителю врезается тройник с отводкой.

Последовательное подключение сантехнических приборов.

Недостаток тут вполне очевиден. К тому устройству, которое расположено дальше всего от стояка, будет подаваться вода с минимальным напором. И если где-то вначале понадобится много воды (например, стиральная машина будет набирать воду для полоскания), у вас из душа польется кипяток.

  1. 2Коллекторное подключение. Здесь все по-другому. От магистрали труба идет к коллектору-гребенке. А уже от этого распределителя к каждому сантехническому прибору ведет отдельная труба.

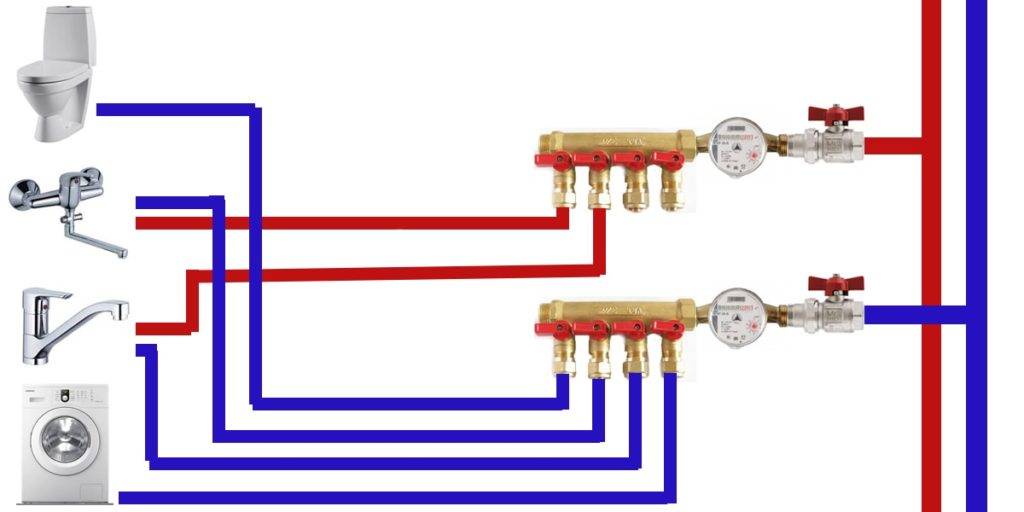

Коллекторая схема разводки.

Чтобы иметь возможность отсекать поток воды, на выходе из коллектора, в месте подключения сантехнического прибора устанавливаются шаровые краны. То есть, при протечке какого-либо участка водопровода можно перекрыть только один кран, сохранив работоспособность системы в целом.

Этот способ подключения дает возможность более равномерно распределять поступающую воду и делать каждый сантехнический прибор независимым от другого.

Минус коллекторного способа подключения очевиден. Нужно намного больше труб, кранов и других материалов. Речь идет не только о материалоемкости, но и о том, как скрыть все это добро в стенах или под полом.

Я могу назвать еще и третий вариант подключения – смешанный. Это, как вы уже поняли, совмещение последовательного и коллекторного способа разводки труб в ванной. Например, у вас квартире есть два стояка – один поднимает воду на верхние этажи (установлен в ванной), второй опускает ее вниз (обустроен на кухне).

Тогда унитаз, раковина, душ, ванна подключатся к коллектору на прямой подаче, а раковина и посудомоечная машина на кухне питается водой через трубу с последовательным подключением.

На практике обычно используют смешанную схему разводки труб.

Если грамотно все рассчитать и смонтировать, можно обеспечить нужным напором воды все устройства. Приведу пример такой схемы:

  1. В последовательном подключении первый тройник делаем для душа и ванной плюс раковина в туалете (если есть).
  2. Второй тройник питает раковину на кухне.
  3. Третий служит для подачи воды к унитазу, стиралке и водонагревателю.

То есть получается, что последние три точки не нуждаются в горячей воде и для них напор жидкости в трубе абсолютно неважен.

Можно регулировать напор и диаметром труб. Например, если унитаз нужно врезать первым, то делайте отводку к нему из более тонкой трубы. Тогда сливной бачок будет набираться медленнее, но вы не почувствуете недостатка холодной воды во время мытья в душе.

Зная этот принцип, вы можете так же организовать и подачу горячей воды:

  1. Первая врезка идет к душу и ванной.
  2. Вторая к мойке в туалете.
  3. Третья к мойке на кухне.

То есть к самым критичным к температуре потребителям вода будет подаваться с нужным давлением.

Вода из открытых источников

Под открытыми источниками подразумевается различные реки и озера. При этом если вы самостоятельно проводите водопровод к дому и решили использовать какой-либо открытый источник воды, данная вода должна в обязательном порядке быть проверена на пригодность к использованию в пищевых целях. К сожалению, как свидетельствует практика, состояние воды в большинстве озер и рек позволяет ее использовать только в технических целях, и для пищевого водопровода дома такая вода непригодна.

Также стоит обратить внимание, что для самостоятельного забора воды из открытого источника необходимо получить разрешение от санитарной службы. Только при наличии соответствующего разрешения можно приступать к установке и монтажу оборудования системы водоснабжения. Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины

Популярные статьи  Как легко открутить гайку на смесителе — проверенные способы

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины.

Выбор способа разводки воды в квартире

Разводка водопроводной магистрали может выполняться тройниковым методом (его причисляют к классическим вариантам). А может быть произведена современным коллекторным способом.

Первый метод – это последовательное проведение магистрали от общего стояка к местам разбора. Вначале отводят главные ветки с различной водой, а затем посредством тройника вода продвигается по ответвлениям.

Классическая схема имеет следующие плюсы.

  • Небольшая цена.
  • Компактные габариты.
  • Простая прокладка.

А недостатки у нее следующие.

  • Постоянные перепады давления.
  • Невозможность перекрытия одной точки потребления.
  • Тройники не всегда удобно размещать в ванной комнате или туалете.
  • Для маленькой квартиры такая разводка приемлема, но в большом загородном доме это вызовет кучу неудобств.

Коллекторная разводка, проводимая для водоснабжения в квартире или частном доме это способ, при котором к каждой точке забора выводится индивидуальная труба. При коллекторной конструкции в квартире мойка, туалет, душевая кабинка и все остальные сантехнические приборы подают воду в необходимом количестве независимо один от другого.

Все трубы подводят к коллектору, который стоит на входе магистрали в жилье. Коллекторная конструкция – это система, оснащенная одним вводом и несколькими выходами. При подсоединении к нему учитывается не только количество вентилей, но и количество всех сантехнических приборов.

Коллекторная разводка труб водоснабжения в квартире имеет многочисленные преимущества:

  • Первое – это возможность отключения воды на одной из точек, без ущерба другим водозаборным местам.
  • Краны управления данной системой расположены в одной зоне, и к ним всегда имеется свободный доступ.
  • Постоянная стабильность давления в магистрали (смотрите оптимальное значение).
  • Риски поломок сводятся к минимуму. А если нужно провести ремонт, то его можно провести легко и быстро.
  • Все точки водозабора имеют одинаковый уровень температуры воды.
  • В случае необходимости можно быстро подключить новый вентиль или сантехнику. Для этого предварительно нужно ставить коллекторную конструкцию с несколькими запасными выходами.

Смотреть видео

Схемы разводки

Схема разводки труб водоснабжения в квартире может быть последовательной или коллекторной. В чем разница?

Изображение Схема разводки и ее описание

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Последовательная (тройниковая) разводка

Последовательная: точки водоразбора присоединяются к общий подводке водоснабжения. Тройниковые соединения могут быть фитинговыми или сварными.

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Коллекторная (лучевая) разводка

Коллекторная: каждый сантехнический прибор подключается к коллектору собственной подводкой.

Какая схема более практична — можно спорить до хрипоты. По мнению автора, у каждой из них есть свои достоинства и недостатки.

Последовательная

Плюсы:

  • Дешевизна благодаря меньшей материалоемкости;
  • Простой монтаж;
  • Возможность открытой прокладки труб. Она обеспечивает ремонтопригодность и возможность модификации водопровода: к подводке всегда можно подключить дополнительный сантехнический прибор (посудомоечную или стиральную машину, дополнительный умывальник и т.д.).

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

К проложенному открыто водопроводу всегда можно подключить дополнительный сантехнический прибор

Минус: падение напора во всем водопроводе при активном водоразборе на любом приборе. Попросту говоря, если вы откроете кран горячей воды на кухне — из душа раздастся гневный клич замерзающей супруги.

Коллекторная

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

На фото – коллекторы на водоснабжении

Плюс: отсутствие пресловутого падения напора. Разумеется, для этого участок водопровода до коллектора должен иметь достаточное сечение.

Минусы:

  • Материалоемкость. Суммарная длина подводок в несколько раз больше, чем при коллекторной разводке. Отсюда — куда большая стоимость водопровода;
  • Необходимость скрытого монтажа подводок: галерея из как минимум полудюжины труб, точно не украсит стены вашего санузла. Как следствие, монтаж водопровода возможен только на стадии капитального ремонта: скрытый монтаж подразумевает штробление стен или укладку стяжки;

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Коллекторную разводку можно выполнить только на стадии строительства или капремонта

Проблематичность подключения новых приборов. Малой кровью их можно подключить только к имеющимся подводкам, что станет причиной падения напора на ветке водопровода при разборе воды через любой прибор на нем.

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной. Но и эта схема водопровода имеет несколько вариантов.

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина «на песке».

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

  • минимально допустимое значение давления у конечного потребителя — 0.3 атм;
  • каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
  • каждый фитинг и арматура снижает давление на 0.15 атм;
  • в учетном узле теряется 0.25 атм.
Популярные статьи  Как выбрать кондиционер для дома и квартиры: разновидности, производители + советы по выбору

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Тройниковая разводка водопровода в доме это

Тройниковая разводка водопровода в доме иначе называется последовательная разводка. Описать её можно следующим образом.

От перекрывающих вентилей внутреннего водопровода по дому тянут две трубы, ГВС и ХВС. Сразу замечу, что на горизонтальных участках, горячая труба прокладывается выше холодной, чтобы не образовался конденсат.

В местах установки сантехнических приборов, к их водным розеткам, от магистрали тянутся трубы ответвления. Соединение с магистралями в местах отвода делаются при помощи водопроводных фитингов под названием тройник. От этого и название способа разводки «тройниковый».

Внутренняя разводка и монтаж

Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.

Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.

Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:

  • параллельная;
  • последовательная.

Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.

Монтаж по параллельной схеме

Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.

Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.

Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.

Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.

Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.

Монтаж по последовательной схеме

Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.

В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.

Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.

Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.

Способы прокладки труб

Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

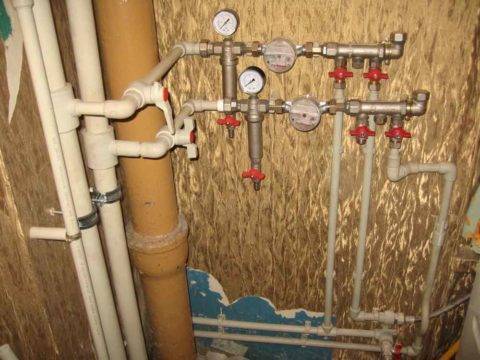

узел водоснабжения в квартире Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

Оборудование вентиляционной системы

Чтобы соблюсти санитарные нормы и сделать проживание в доме максимально комфортным, систему канализации необходимо оборудовать вентиляцией.

Для предупреждения застоя газов в трубах и их проникновения в жилые помещения устанавливают фановую трубу.

Фановая труба — это простая вертикальная конструкция, по своему виду напоминающая стояк. Ее выводят на кровлю, чтобы испарения уходили в атмосферу

Можно отказаться от монтажа дополнительного вентиляционного оборудования, но при условии, что частный дом не выше 2-х этажей, а нагрузка на канализационную сеть минимальна.

Если же в здании проживает много людей, количество санузлов более 2-х, стоки выводятся в очистное сооружение, то монтаж фановой трубы обязателен. Благодаря ей атмосфера в доме будет здоровой, а вода из гидрозатворов никуда не исчезнет из-за разницы давлений в сети.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
