Разводка водопровода в частном доме: схемы, лучшие способы, нюансы работ

Для этого необходимо:

Обратиться в региональное отделение «Управления водопроводно-канализационного хозяйства», поскольку именно это муниципальное предприятие контролирует магистральное водоснабжение.
Получить документ с техническими характеристиками врезки, где должно быть обозначено место присоединения будущей системы труб к магистрали и глубина его залегания, диаметр труб, показатели давления воды, а также указан возможный выбор домашней разводки труб.
Взять у коммунальной или подрядной организации смету на подключение.
Проконтролировать подключение частного дома к центральной магистрали. Эту работу выполняют работники водоканала.
Протестировать систему.

Кстати, отвод от центрального водопровода также подключается только специалистами МПУВКХ КП «Водоканал».

Помните! Категорически запрещена самостоятельная врезка в центральный водопровод.

Поскольку размер трубы указывается в схеме подключения, которую пользователь берет в «Водоканале», то ему остается только выбрать материал. Это могут быть:

Традиционная стальная труба. Она требует нанесения защитного антикоррозионного покрытия и специального утепления, так как может лопнуть на морозе. Утеплитель в виде скорлупы закрепляется на трубе пластмассовыми строительными хомутами. А для того чтобы труба гарантированно не промерзла, в утеплитель вкладывают греющий кабель. Обычно траншею под трубу делают на 20–30 см глубже места промерзания грунта. Дно усыпают гравийно-песчаной смесью для дренажа грунтовых вод.
Пластиковая труба. Ее преимущество в том, что этот материал не ржавеет и не лопается при замерзании. В случае промерзания трубы нет необходимости в земляных работах, но воды в доме уже не будет, а значит, чтобы этого не случилось, надо придерживаться тех же правил укладки разводки, как и с трубой из стали.

Основное отличие пластиковой трубы от стальной в том, что она со временем не зарастает известковыми отложениями.

Плюсы центрального водоснабжения:

комфорт;
доступность.

Недостатки:

напор воды непостоянен;
вода поступает сомнительного качества;
зависит от центральных поставок;
вода стоит недешево.

Автономное водоснабжение

Если вы хотите сами обеспечить свой частный или загородный дом водой, то вам лучше прибегнуть к автономному водоснабжению. В этом случае вам придется самостоятельно произвести монтаж водопроводной системы, начиная от поиска источника поступления воды до отвода ее в канализацию.

снабжение водой: привозной, грунтовой или из открытого источника;
подведение воды к местам забора: самотек, с применением насоса, обустраивание насосной станции.

То есть подача воды может осуществляться по двум схемам:

самотеком (обязательна накопительная емкость для воды);
автоматически.

В основе автономного водоснабжения лежит подача воды посредством насоса или наполнение бака вручную.

При использовании первой схемы воду используют до опустошения бака, затем его набирают опять.

Этот способ прост и дешев, однако подходит лишь в том случае, когда вода требуется лишь периодически. К примеру, на даче или в подсобном помещении. Кроме того, бак, полный воды, своей тяжестью не лучшим образом может сказаться на межэтажных (чердачных) перекрытиях частного дома.

Открытые: реки, озера, пруды, а также в некоторых случаях системы очистки воды (но в нашей стране пока не используются). Однако вода из таких поверхностных источников в большинстве случаев непригодна для потребления. Ее используют чаще для полива и других технических нужд.
Подземные: бассейны и водоносные горизонты. Эта вода, как правило, пригодна для употребления.

Читайте материал по теме: Как провести воду в дом из скважины

Последовательность подключения оборудования

Существуют различные схемы монтажа оборудования, но все они имеют обязательные элементы, без которых нельзя обойтись. Кроме того, очень важна последовательность их подключения.

Схема водоснабжения от погружного насоса в скважине

Ниже указаны все обязательные элементы схемы и последовательность их подключения.

Насос. Обязательно с обратным клапаном. Страховочный стальной нержавеющий трос. Блок управления насосом, с реле и автоматикой, можно устанавливать сразу у оголовка скважины.
Слив воды с трубопровода в скважину для консервации на зиму или проведения работ по оборудованию. Если обратный клапан устанавливается отдельно от насоса, то обязательно до крана для слива воды на зиму, что бы не препятствовал сливу.
Отвод для дворового водопроводного крана и полива. Рекомендуется устанавливать до фильтра грубой очистки, что бы уменьшить нагрузку на фильтр, а так же для его промывки водой из гидроаккумулятора, при пользовании уличным краном.
Фильтр грубой очистки 300 мкм. Обязательно установить между уличным краном и гидроаккумулятором.
Гидроаккумулятор. Перед баком установить кран. Для замены мембраны гидроаккумулятор приходится снимать и разбирать. Можно установить на пол, но лучше прикрепить к стене, выпускным отверстием вниз, для лучшего слива.
Фильтр тонкой очистки. Если кроме дворового крана, есть другие потребители, которым не нужно очищать воду фильтром тонкой очистки, их подключить до фильтра.
Трубопровод к внутреннему водоснабжению дома.

Все эти элементы системы водоснабжения можно установить в приямке скважины. Если пользование водой будет в зимнее время, то приямок должен быть утеплен, а грунт не промерзать на всю глубину приямка. В противном случае гидроаккумулятор и последующие элементы (после 5 пункта) должны находиться в теплом помещении.

Если планируется установка систем обеззараживания и водоподготовки, то следует определиться, на какие нужды должна использоваться очищенная вода:

для питья и приготовления пищи;
для принятия водных процедур;
для стирки белья;
для мытья посуды;
для всех бытовых нужд в доме, включая санузел.

От принятого решения будет выбираться дальнейшее подключение оборудования и разводка водопровода в доме. В принятии правильного решения может помочь проведение лабораторного анализа химического состава, после фильтра тонкой очистки и таблица из 1 раздела этой статьи.

Важно: обычно в частном доме, обеззараживание и водоподготовка воды из артезианской и песчаной скважины производится только для питья и приготовления пищи. Из поверхностных водоемов, колодца и поверхностной скважины, воду следует очищать на все нужды, исключая на технические цели и санузел

Как устроена водопроводная система

Для того чтобы начать работы по монтажу водопровода, необходимо иметь источник воды. Это может быть центральное водоснабжение или скважина. В первом случае прокладывается труба, которая заводится в помещение. Это наиболее простой способ.

В случае наличия колодца требуется присутствие дополнительного оборудования. Для поднятия воды на поверхность используется насос, который крепится к трубопроводу. Он бывает поверхностным или погружным.

Управляет им автоматическая система. Для очистки жидкости устанавливаются фильтры грубой и тонкой очистки. Предварительно вода накапливается в емкости для последующей раздачи. Для этого сооружается эстакада на высоте до 3-4 м. Благодаря перепаду жидкость под напором движется по трубопроводу. Заменить такую емкость может водонапорная станция.

В зависимости от сезонности, трубы располагаются на земле или закапываются в грунт ниже глубины его промерзании. Если так глубоко заложить невозможно, то ведется их утепление. Так устроена внешняя часть водопроводной системы.

Разводку водопровода внутри помещения ведут согласно схеме водоснабжения дома. Состоит она из таких частей:

труб;
приборов, используемых для подогрева воды;
переходников;
смесителей.

Как правильно подобрать трубы

Для прокладки водопровода в частном доме применяются трубы, изготовленные из полиэтилена, полипропилена или поливинилхлорида. Они должны быть легкими, противостоять влиянию внешней среды и хорошо контактировать с горячей водой.

Материал обладает пластичностью, хорошо гнется. Участки соединяются между собой фитингами.

Проложить водопровод можно из меди и стали. В первом случае у него будет высокая цена, а во втором стальные трубы со временем начнут коррозировать.

В зависимости от расстояния подбирается соответствующий диаметр. Для отрезка в 30 м он составляет 32 мм. Для 10 м участка сечение берется 20 мм. Существуют элементы с диаметром 25 мм.

Основные особенности

Она обусловлена тем, что при строительстве системы не придется беспокоиться о мерах по предотвращению замерзания воды.

Трубы не нужно будет закапывать в глубокие траншеи, а оказавшиеся на поверхности участки – обматывать греющим кабелем и утеплять.

Таким образом, летний водопровод является весьма доступным и будет по карману даже финансово ограниченному садоводу.

Обычно при проектировании сезонного водоснабжения рассматривают два варианта.

Открытый (разборный) водопровод

Самый простой способ устройства, при котором трубы располагают на поверхности земли. Требует минимума трудозатрат, но имеет ряд недостатков:

По окончании сезона систему придется разбирать и прятать на хранение, а весной – собирать снова.
В отсутствие хозяев на участке водопровод могут украсть.
Проложенные поверху трубы мешают ходить.

Если применяются пластиковые трубы и детали, они легко могут быть повреждены острым инструментом.

Скрытый (постоянный)

По перечню преимуществ и недостатков составляет полную противоположность вышеописанному варианту.

Не мешает, не нуждается в ежегодном монтаже/демонтаже, сложно украсть, но при устройстве придется несколько больше повозиться.

Трубы необходимо прокладывать с уклоном, который позволит слить воду перед наступлением холодов.

Внутренний водопровод

Сложность разводки воды по дому связана с количеством потребителей (кранов и смесителей) и местом их расположения. Поэтому в первую очередь необходимо разработать схему. Это наиважнейший этап в процессе проведения монтажных работ, которым пренебрегать не стоит. Ничего сложно в составлении схемы нет. Надо просто вооружиться рулеткой и измерить расстояния от потребителей до мест подключения каждого прибора.

Все это перенести на бумагу с учетом размеров и конфигурации прокладки труб. Схема точно покажет, какое количество труб и фитингов надо будет использовать в монтажном процессе, где произойдет отклонение от прямолинейной разводки, где будут установлены проходы через несущие и ненесущие элементы здания. И чем больше помещений задействованы в водопроводной системе, тем сложнее будет схема.

Одна из схем водопроводной разводки

Внешний (наружный) водопровод

Здесь три варианта, зависящих от источника водозабора.

Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.

Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.

Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.

Комплектующие для монтажа канализационных труб

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется
для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от «очень опытных» сантехников,
что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры.
Со всей ответственностью могу заявить: это не так — в моей практике имеется великое множество подключений унитаза
таким тройником и во время эксплуатации нет никаких намеков на засоры.

Вообще, у сантехников существует правило: по возможности не делать на «каналье» углы 90, лучше поставить два уголка
по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев
технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе «бутылочка». Предназначена для перехода со 110-й
трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз — далее 110-й диаметр
без надобности и монтаж продолжается пятидесятым.

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и «бутылочка». Таким образом организован вывод
на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив
стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

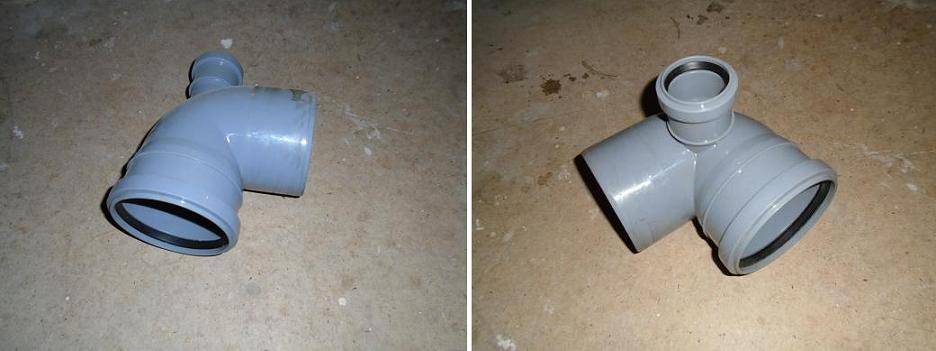

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство
из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов —
технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют
углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть
трубы на угол, отличный от прямого.

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все
существующие — практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и
отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит
более бесшумно.

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб —
регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности
создавать уклон при креплении на пол. Хотя «смекалистый» мастер найдет способ закрепить клипсы на полу, на
разной высоте — при безвыходности можно крепить клипсы на бруски разной толщины.

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая
высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только
канализационных. Размеры, подходящие для пластиковой канализации:«1» (регулируемый диаметр 32-36 мм. для крепления D32) «1¼» (38-43 мм. для крепления D32 в раструбе и для D40) «1½» (47-51 мм. для раструба D40 и для D50) «2» (57-61 мм. для раструба D50) «4» (110-116 мм. для D110)

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку
отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления
на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет
сложно разобрать без расслабления хомутов, нужно это учитывать.

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Выбор труб

Насос в скважине подключается трубой ПНД. После оголовка скважины и до дома можно использовать ПНД или металлопластиковые. В южных регионах обвязку в приямках можно выполнить полипропиленовой трубой. Но следует учитывать, что при отрицательных температурах, в полипропилене происходят процессы изменения структуры материала, появляются микротрещины по поверхности трубы, значительно сокращается срок службы, трубы становятся хрупкими.

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Диаметр патрубка для подключения насоса определяет и диаметр присоединяемой трубы. Как правило, это 32 мм. Для подключения жилого дома с семьей до 6 человек, достаточно трубы с внутренним диаметром 20 мм. Нужно учитывать, что у пластиковых труб указывается наружный диаметр, а толщина стенок труб у разного производителя различная. Поэтому пластиковую трубу выбирают 25-26 мм. Однако не лишним будет подключение дома трубой 32 мм.

Устройство водопровода в доме выполняют полипропиленовыми трубами. Нужно учитывать их назначение по температуре носителя, при выборе для горячей воды от водонагревателя.

Общая информация

Возраст первых трубопроводов, по утверждениям археологов, составляет 8 тысяч лет, они были найдены на острове Крит. Находки на территории планеты показывают, как люди разных эпох решали вопрос с доставкой воды в свои жилища и города. Материал выбирали доступный. Использовали деревянные, медные, бронзовые, керамические, свинцовые, чугунные и стальные трубы. Люди осознали удобство магистрального водоснабжения и использовали керамические трубы. По такому же принципу был реализован и отвод сточных вод.

Строительство не стояло на месте и развивалось. Сейчас перед каждым, кто хочет провести воду в дом, стоит дилемма, какое водоснабжение выбрать: автономное или центральное. Рассмотрим каждое подробнее.

Лучевой или коллекторный способ

Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.

Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.

Еще один плюс коллекторной разводки водопровода — это наличие возможности при возникновении поломки отключать только один прибор, а не перекрывать стояк как при последовательном способе. Это же преимущество позволяет устанавливать между точкой водозабора и коллектором разные устройства — редукторы, фильтры и другие.

Имеется возможность влиять на величину давления в системе, усиливая или уменьшая водяной поток. Также можно очищать воду от нежелательных примесей или насыщать ее полезными веществами.

К недостаткам коллекторной системы водоснабжения в квартире относят:

Значительная сумма затрат на ее обустройство.
Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.

Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора — с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие, как фильтр грубой очистки, электрокраны и другие.

После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке — автомату и бачку унитаза подают исключительно холодную воду.

При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.

Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.

В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.

Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода – признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Галерея изображенийФото из Металлопластик — лидер в устройстве систем водоснабжения, используются в организации контуров ГВС и ХВС. Устойчивые к коррозии, внутри не откладывается осадок на стенках, не нуждаются в окрашивании Неармированные варианты труб ПП применяются в прокладки линий ХВС, армированные используются в устройстве ГВС. Водопроводы собираются с использованием фитингов По прежнему в организации систем водоснабжения используют стальные водогазопроводные трубы. Стальные водопроводы соединяют сваркой, к недостаткам относят склонность к ржавлению, необходимость внешнего окрашивания Преимуществами гибкости, устойчивости к температурам и агрессивным средам обладают трубы из меди и нержавейки. Соединяются пайкой и опрессовкой, служат около 50 лет, но стоят дорого Водопровод из металлопластиковых трубСистема водоснабжения из полипропиленаУстройство водоснабжения трубами ВГПВодопроводы из меди и нержавейки

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Как устроена типовая водопроводная система?

Любая снабжающая дом водой система состоит из двух равноценных частей: наружной и внутренней. Наружный участок соединяет источник воды с домом. В зависимости от того, откуда поставляется вода, комплектация системы может варьироваться.

Самый простой вариант – конструкция, соединяющая дом с централизованной сетью. В этом случае она будет представлять собой обычный трубопровод.

Если в качестве источника водоснабжения выбирается скважина, помимо труб к наружному водопроводу будет относиться водоподъемное оборудование: поверхностный или погружной насос – тип прибора зависит от скважины.

Кроме того, сюда же относятся автоматическая система управления насосным оборудованием, фильтры для грубой и тонкой очистки, а так же устройства раздачи воды, к которым относятся водонапорные емкости, запорные вентили и т.п.

Для обеспечения нужного напора в водопроводе может использоваться накопительный бак, который помещают в самой высокой точке строения или на эстакаду около него

В водопроводе, подключенном к централизованной магистрали, давление определяется ее характеристиками. Для автономной системы необходима установка насосной станции или монтаж водонапорного бака.

Первый вариант предпочтительнее, поскольку во втором случае придется сооружать эстакаду высотой порядка 3-4 метров и устанавливать на нее металлический или же пластмассовый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод может быть проложен открытым способом, то есть непосредственно на земле. Если же система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубленные ниже уровня промерзания грунтов.

Если в силу каких-то причин трубопровод проложен выше этого уровня, конструкцию необходимо будет качественно утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реально условий.

Типовая схема обязательно включает в себя следующее:

трубы различного диаметра;
водомерные узлы, если система подключена к централизованной магистрали;
приборы для подогрева воды, в случае если это необходимо;
регулирующую и запорную арматуру;
смесители и другое сантехническое оборудование;
разводящую сеть.

Для грамотного обустройства водопровода необходимо разработать схему, где будет точно указано место укладки трубопровода. Как наружного, так и внутреннего.

Такая схема необходима для определения оптимального варианта укладки и для точного определения количества необходимого для ее осуществления материала.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше, чем уровень промерзания почвы в самое холодное время года
