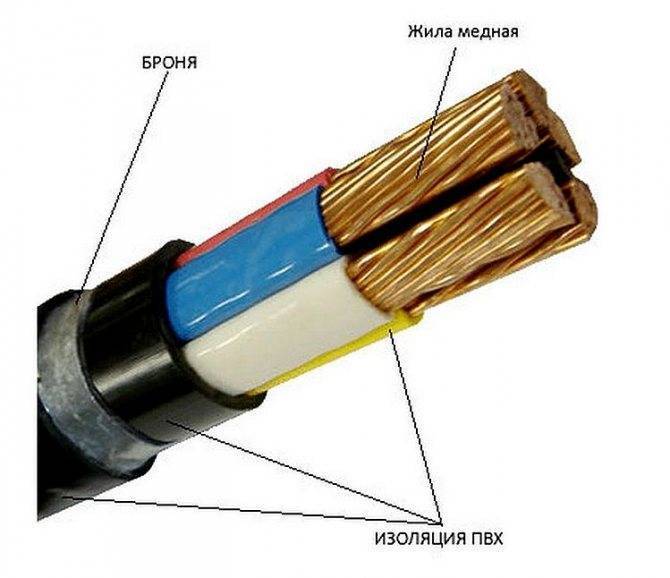

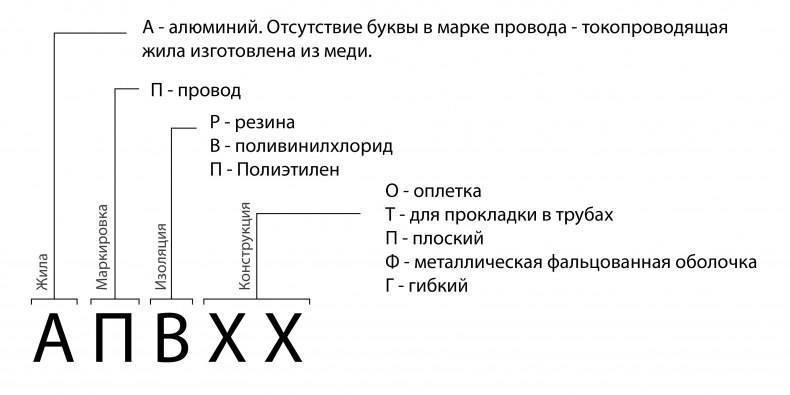

Устройство кабеля

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.

Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.

Неправильное вычисление сечения по мощности выполняется, когда:

  • Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
  • Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.

В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.

Выбор сечения проводника по току

Для оптимального подбора проводника одной мощности мало и надо уметь рассчитывать сечение кабеля по току. Его сила зависит от нескольких факторов:

  • длины;
  • температуры;
  • удельного сопротивления;
  • ширины.

Если проводник нагревается, то сила тока в нем падает. В справочниках все данные указываются исходя из средней комнатной температуры восемнадцать градусов. Чтобы выбрать сечение проводки согласно току, опять обратимся к таблицам из ПУЭ. Ниже приведены таблицы для проводников из разных металлов.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

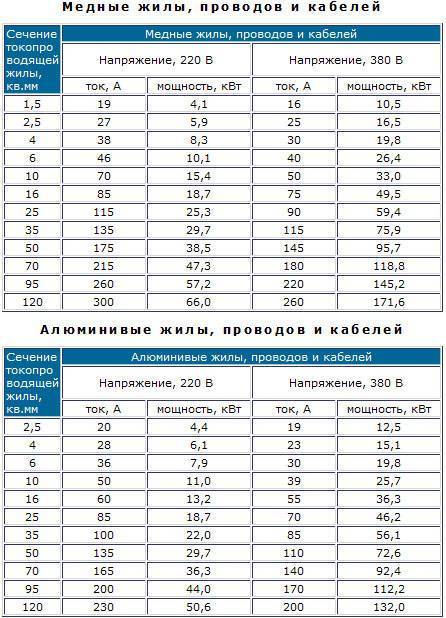

Таблица сечений медного проводника с изоляцией из ПВХ или резиныИсточник m-strana.ru

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

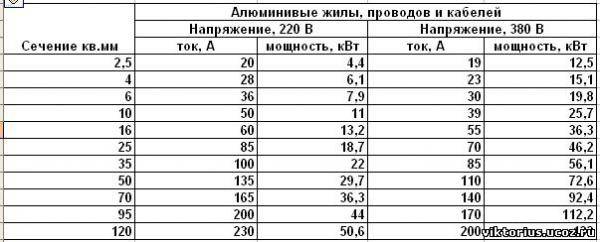

Таблица сечений алюминиевого проводника с изоляцией из ПВХ или резиныИсточник m-strana.ru

Для того чтобы рассчитать сечение приблизительно, сила тока делится на десять. В случае отсутствия необходимого значения в таблице, берётся ближайшая большая величина. Однако это правило действует только для медных проводников максимальный ток для которых не превышает сорок ампер.

В диапазоне от сорока до восьмидесяти ампер, сила тока делится уже на восемь. Что касается алюминиевых проводников, то деление производится на шесть. Это связано с тем, что для выдерживания одинаковых нагрузок провод из алюминия должен быть толще чем медный.

Методы оптимального выбора

Чтобы не остаться ни с чем, к определению размера сечения, следует подходить со всей ответственностью.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Предлагается несколько популярных и актуальных способов выбора проводника:

  • По мощности тока в цепи;
  • По нагрузке потребителей;
  • По размеру проводника.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

У кабеля, как и у всего остального, есть предел. Он заключается в ограничении способности пропускать ток. Когда этот показатель зашкаливает, металл решетки приходит в негодность. Проводник перегревается и повышается сопротивление внутри кабеля.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Специально для того, чтобы это не происходило и созданы формулы расчета сечения любого кабеля, которые помогают сделать правильную покупку расходного материала.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

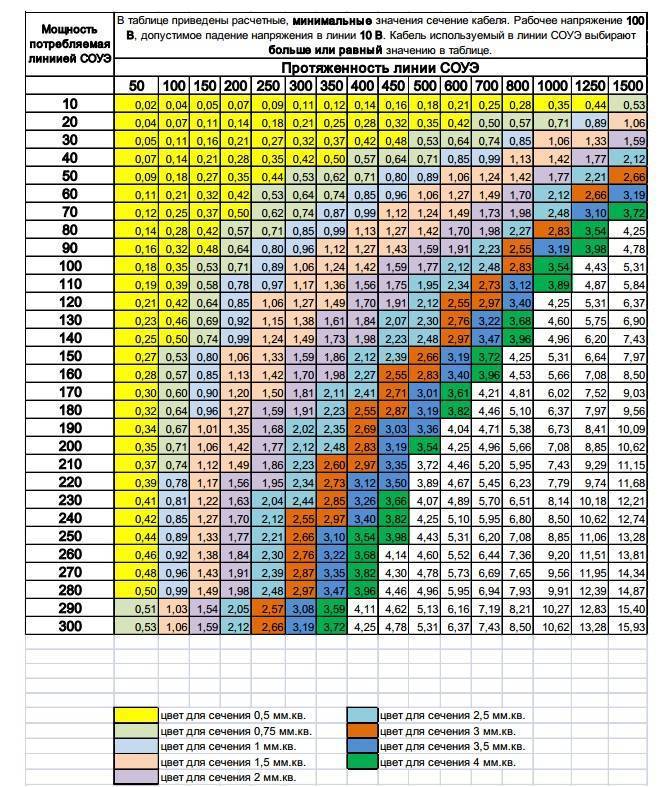

Выбор сечения проводника по мощности и длине

От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.

В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.

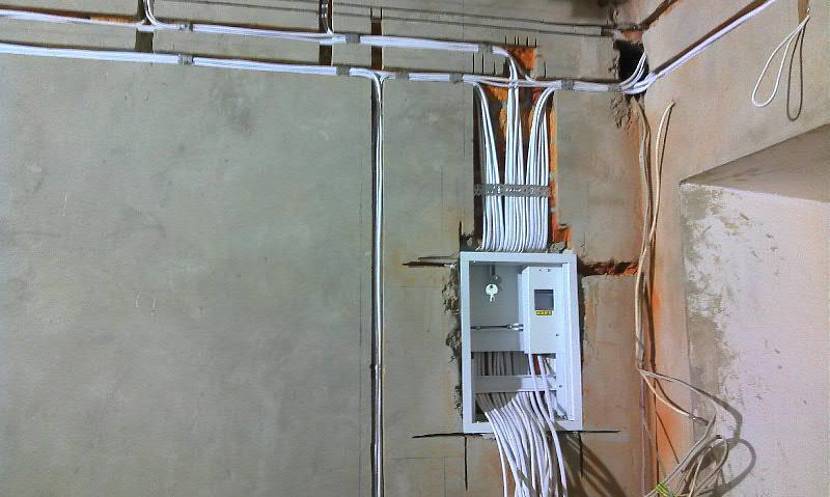

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку Кабель, проложенный закрытым способомИсточник kadetbrand.ru

Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:

  1. Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
  2. Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
  3. Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.

Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.

Еще о том, как рассчитать сечение кабеля в видео:

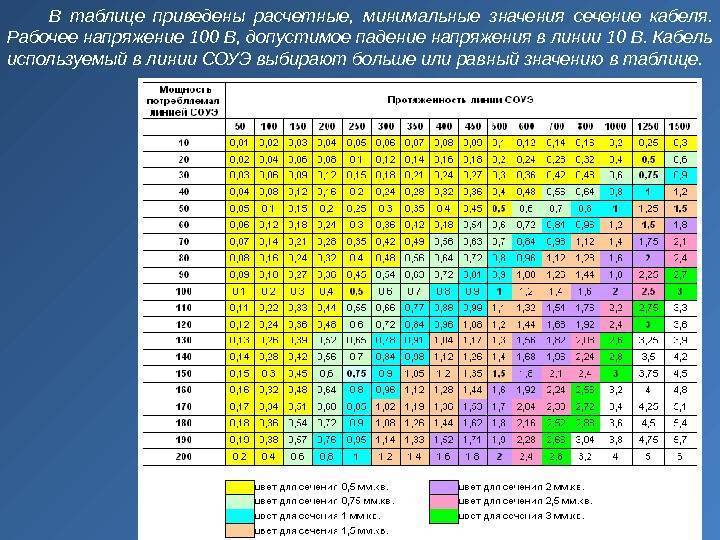

Расчёт сечения по формулам

Алгоритм выбора следующий:

Рассчитывается площадь проводника по длине и максимальной мощности по формуле:

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Источник infopedia.su

Где:

P – мощность;

U – напряжение;

cosф – коэффициент.

Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.

  • В таблице ПУЭ находится сечение по току.
  • Рассчитывается сопротивление проводки:

Источник textarchive.ru

Где:

ρ – сопротивление;

l – длина;

S – поперечная площадь сечения.

При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Источник textarchive.ru

Падение напряжения соответствует соотношению:

Источник moypatent.ru

В процентном отношении падение напряжения выглядит следующим образом:

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Источник tex.stackovernet.com

Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.

Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Электрические характеристики цепи

Величины, характеризующие электрическую цепь следующие:

I― это сила электрического тока (А), U― обозначение электрического напряжения (В), R ― электрическое сопротивление проводника (Ом), Р ― мощность (Вт).

Если посмотреть документацию, прилагаемую к бытовым электроприборам, в ней всегда указывается мощность потребления. Используя известные формулы физики, можно рассчитать любой из этих параметров:

  • Мощность: Р=U*I; P=U2/R; P=I2R.
  • Сила тока: I=U/R; I=P/U; I= sqrt (P/R).
  • Сопротивление: R=P/I2; R=U2/P; R=U/I;

Эти соотношения могут пригодиться для оценки потерь мощности на линиях, имеющих большую длину.

Когда ток протекает по проводам, то нагреваются:

  • металл провода в кабеле;
  • изоляционный слой;
  • окружающий воздух у кабеля.

Как рассчитать по току

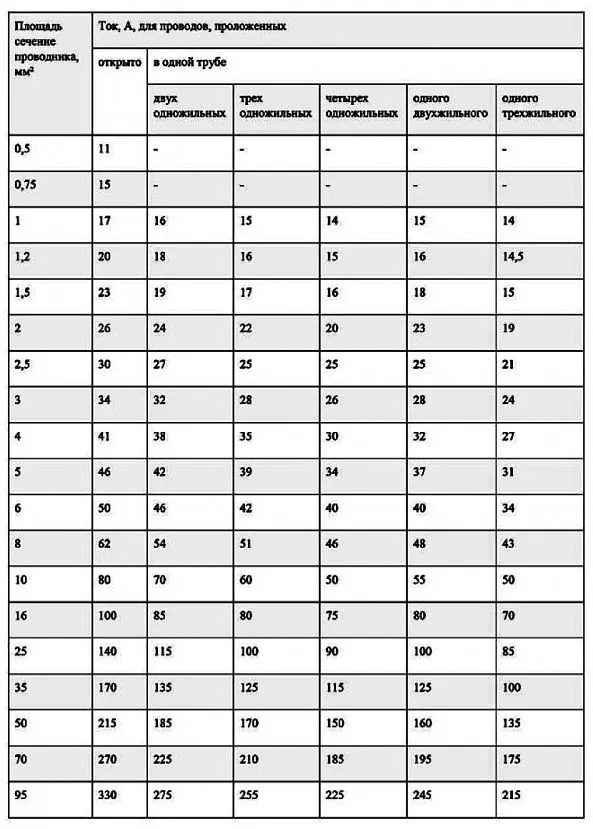

В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:

  • Длина провода.
  • Размера сечения.
  • Показатель удельного сопротивления материала, из которого он сделан.
  • Температура проводника. С нагревом проводки сила тока падает.

В таблицах ниже приведены соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.

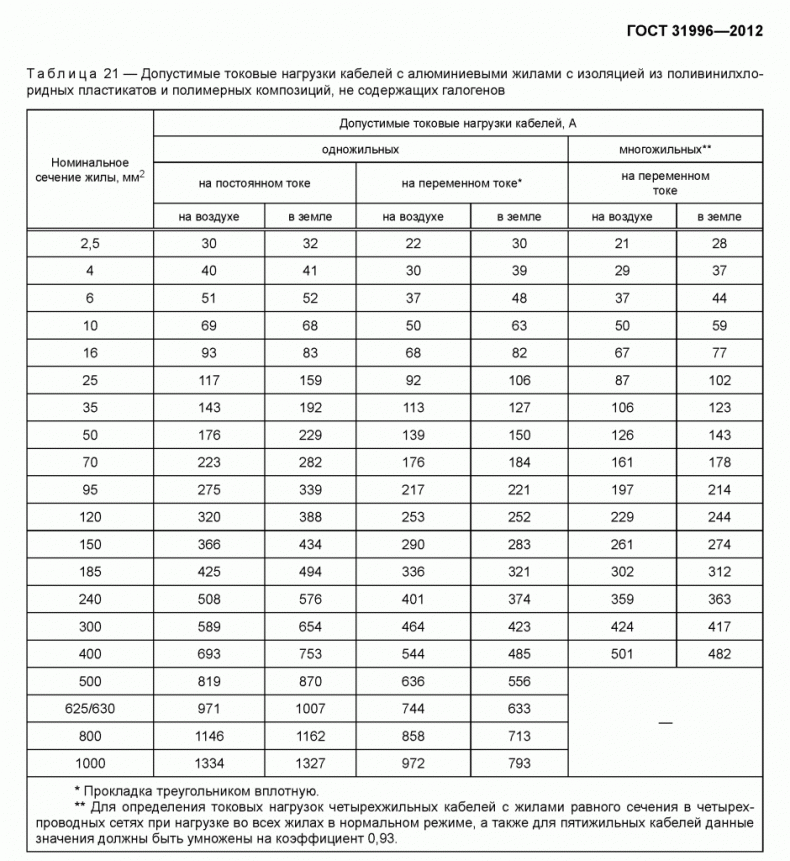

Сечение провода (кв. мм) Показатель силы тока для алюминиевых проводов

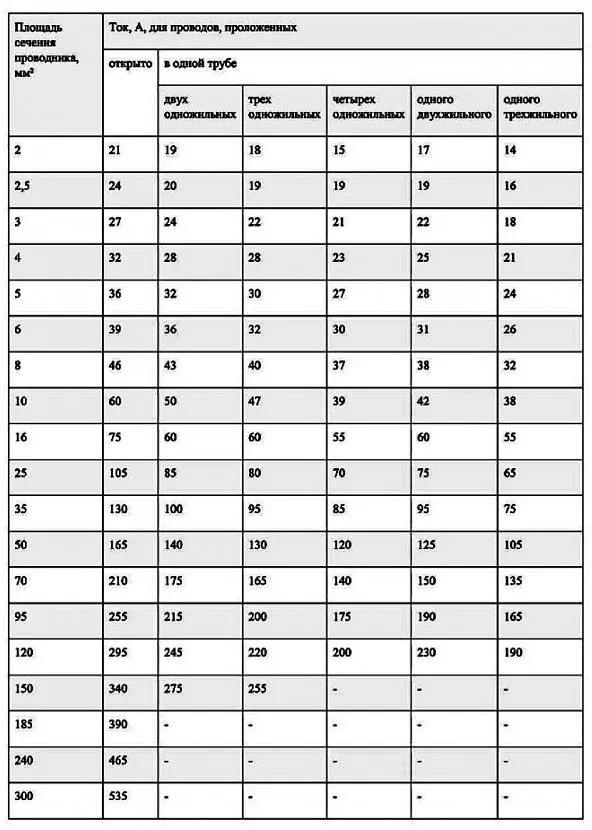

Открыто проложенных Проложенных в защитной трубе
Два одножильных Три одножильных Четыре одножильных Один двухжильный
2 21 19 18 15 17
2,5 24 20 19 19 16
3 27 24 22 21 22
4 32 28 28 23 25
5 36 32 30 27 28
6 39 36 32 30 31
8 46 43 40 37 38
10 60 50 47 39 42
16 75 60 60 55 60
25 105 85 80 70 75
35 130 100 95 85 95
50 165 140 130 120 125
70 210 175 165 140 150
95 255 215 200 175 190
120 295 245 220 200 230
150 340 275 255
185 390
240 465
300 535
400 645
Сечение провода (кв. мм) Показатель силы тока для медных проводов
Открыто проложенных Проложенных в защитной трубе
Два одножильных Три одножильных Четыре одножильных Один двухжильный
0,5 21
0,75 24 20 19 19 16
3 27 24 22 21 22
4 32 28 28 23 25
5 36 32 30 27 28
6 39 36 32 30 31
8 46 43 40 37 38
10 60 50 47 39 42
16 75 60 60 55 60
25 105 85 80 70 75
35 130 100 95 85 95
50 165 140 130 120 125
70 210 175 165 140 150
95 255 215 200 175 190
120 295 245 220 200 230
150 340 275 255
185 390
240 465
300 535
400 645

Сечение кабеля

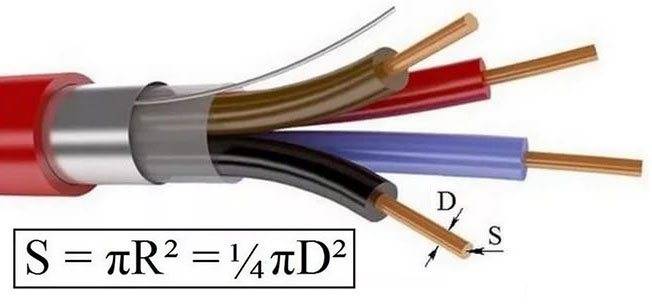

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

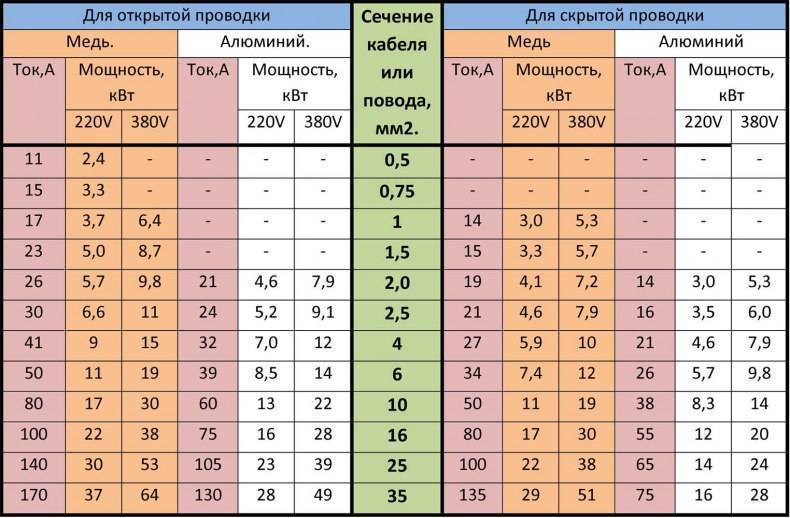

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

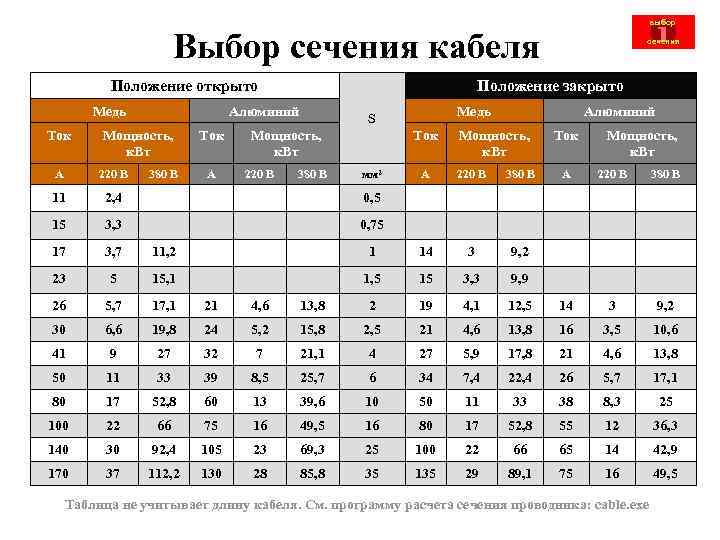

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм² Проложенные открыто Проложенные в трубе
медь алюминий медь алюминий
ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт
220В 380В 220В 380В 220В 380В 220В 380В
0.5 11 2.4
0.75 15 3.3
1 17 3.7 6.4 14 3 5.3
1.5 23 5 8.7 15 3.3 5.7
2.5 30 6.6 11 24 5.2 9.1 21 4.6 7.9 16 3.5 6
4 41 9 15 32 7 12 27 5.9 10 21 4.6 7.9
6 50 11 19 39 8.5 14 34 7.4 12 26 5.7 9.8
10 80 17 30 60 13 22 50 11 19 38 8.3 14
16 100 22 38 75 16 28 80 17 30 55 12 20
25 140 30 53 105 23 39 100 22 38 65 14 24
35 170 37 64 130 28 49 135 29 51 75 16 28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

  • Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Расчет кабеля по мощности

Самым простым считается выбор кабеля по мощности, потребляемой квартирой, домом. Его используют, подбирая жилы, подводящие энергию от ЛЭП к стене здания, от подъездного щитка до распределительной коробки на этаже к потребителю. Расчет кабеля по мощности необходим при проектировании теплого пола под стяжку. Малейшая ошибка приведет к преждевременному выходу системы из строя.

Первым делом выполняют расчёт суммарной мощности потребления электроэнергии. Для пола ее ищут с учетом полезной площади (свободной от мебели). Также учитывают возлагаемую на электрический пол функцию:

  • основной источник обогрева – 160-180 Вт/кв.м;
  • дополнительный источник тепла –100-150 Вт/кв.м

Информация о производительности электротехники, существующей или планируемой к установке, расположена на корпусе оборудования, в техническом паспорте, инструкции. Найденные показатели складывают.

Специалисты рекомендуют уменьшить полученный итог, умножив его на понижающий коэффициент 0,8. Такой подход обусловлен тем, что ситуация, когда будут включены одновременно холодильник, электрочайник, утюг, освещение, бойлер, микроволновка маловероятна. Другие советуют наоборот создать определенный запас на перспективу, применяя повышающий коэффициент 1,2. Истина, как обычно, лежит посередине.

Определив суммарный результат, переходят к выбору кабеля по мощности. С этой целью пользуются данными таблиц из ПУЭ, электротехнических справочников. Несложный пример поможет разобраться. Пусть получена расчетная нагрузка 4,5 кВт. Для сети 220 В диаметр составит:

  • медный ­ 2,5 мм;
  • алюминиевый – 4 мм.

Для сети 380 В:

  • медь – 1,5 мм;
  • алюминий – 2,5 мм.

Осуществляя расчет греющего кабеля для наружной части водопровода, исходят из диаметра трубы:

  • при 20 мм достаточно 10 Вт/м;
  • 20-40 мм – 16 Вт/м;
  • 40-60 мм – 24 Вт/м.

Указанные параметры справедливы при качественной изоляции. Она должна составлять минимум 1 см, идеально – 10 см.

Возможные последствия, если неправильно рассчитать сечение

Главная опасность при ошибках в расчете — чрезмерный нагрев проводника. Высокая температура способна повредить изоляцию, что провоцирует возникновение короткого замыкания и пожара (порчи подключенного к сети оборудования). Для замены испорченной скрытой проводки понадобится дорогостоящий ремонт с восстановлением декоративной отделки.

При недостаточном сечении проводника снижается напряжение после подключения мощной нагрузки. В таком режиме техника работает с худшими показателями по КПД. Возрастают эксплуатационные расходы, увеличивается частота сбоев средств автоматики и программного обеспечения.

Большой запас по сечению проводника исключит отмеченные проблемы. Однако в этом случае придется учесть соответствующее увеличение стоимости линий электропитания. Корректный расчет поможет решить рассмотренные задачи без лишних затрат.

Потребляемая мощность бытовых приборов

Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян

Обратите внимание на таблицу, где указана мощность основных бытовых приборов

Электроприбор Мощность, Вт
Водонагреватель (электробойлер) 1200-3000
Кондиционер 1000-3000
Кофемашина 600-1500
Микроволновая печь 1500-2000
Морозильная камера, холодильник 700
Обогреватель 1000-2400
ПК (стационарный) 280-750
Пылесос 400-2000
Стиральная машина-автомат 4000
Тепловентилятор 1500

Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.

Расчёт сечения провода

Сечения у проводов разные и вам предстоит сделать осознанный выбор

Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше — будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.

Видео: Расчёт сечения проводника

Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:

I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ — для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:

I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.

Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.

Таблица основана на ПУЭ №№1.3.4 и 1.3.5

При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.

Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:

I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.

Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2

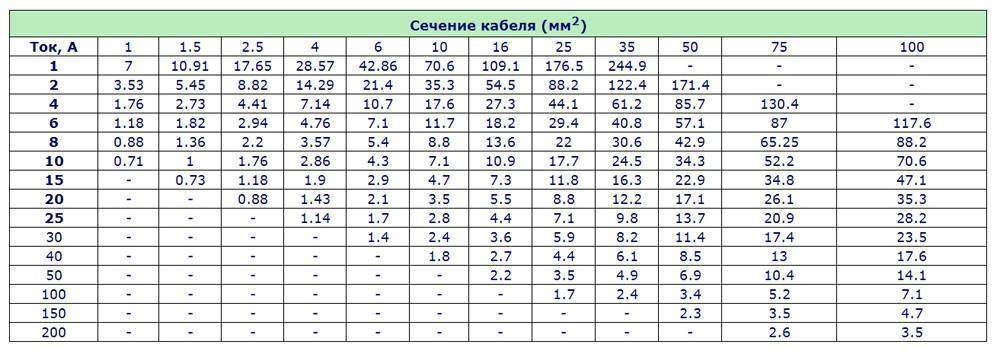

Поправки на длину

В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:

R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL — 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.

R=p*L/S=0,0175*40/1=0,7 Ω.

Вычисляем потери по формуле dU=IR:

dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.

Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.

Видео: Ошибки при выборе сечения

Расчёт сечения кабеля или провода

У провода две характеристики: диаметр и площадь поперечного сечения.

Зная марку кабеля (провода), можно найти параметры в справочнике.

Как самостоятельно произвести расчёт? Надо измерить диаметр провода, используя микрометр (штангенциркуль). Применить формулу для расчёта:

S = ℼ × d² / 4 ≈ 3,14 × d² / 4 ≈ 0,785 × d² (площадь круга).

Так будет найдено сечение однопроволочного провода.

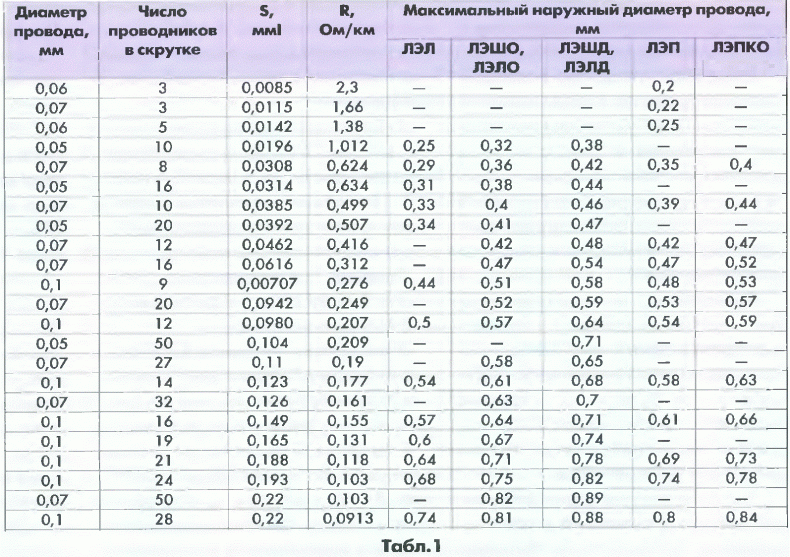

Если у провода многопроволочная жила, то её надо распушить, посчитать проволочки в косе и измерить у одной проволоки её диаметр.

Тогда в формулу добавляется число N проволок, упакованных в кабеле.

S = N× ℼ × d² / 4 ≈ N× 3,14 × d² / 4 ≈ 0,785 × N× d²

Алюминиевый провод

В достаточно большом количестве домов и квартир еще присутствует электрическая разводка алюминиевым кабелем. Ничего плохого о нем сказать нельзя. Алюминиевый кабель прекрасно служит, и как показала жизнь, срок его эксплуатации практически ничем не ограничен. Конечно, если правильно подобрать его по току и грамотно провести соединение.

Так же как и в случае с медным кабелем, проведем сравнение алюминиевого по сечению, силе тока и мощности. Опять-таки, не будем рассматривать все, возьмем только ходовые параметры.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

  • Кабель сечением 2,5 мм² выдерживает силу тока, равную 16 А, и мощность потребителя 3,5 кВт.
  • 4 мм² – 21 А – 4,6 кВт.
  • 6 – 26 – 5,7.
  • 10 – 38 – 8,4.

Доп. услуги по электрике

  • Электромонтажные работы в стиле ретро
  • Современная электрика в стиле Модерн
  • Проектирование электрики
  • Электролаборатория
  • Замер сопротивления изоляции
  • Консультация электрика
  • Установка и замена электросчетчика
  • Установка столбов и опор ЛЭП
  • Подключение электрического котла к сети
  • Электрическое отопление дома
  • Установка стабилизатора напряжения
  • Установка электрического водонагревателя
  • Заземление загородного дома
  • Молниезащита
  • Модульно-штыревое заземление
  • Монтаж и прокладка СИП кабеля
  • Монтаж тросовой электропроводки
  • Соединение и удлинение электропроводки
  • Штробление стен под электропроводку
  • Проверка состояния электропроводки
  • Электрика своими руками
  • Монтаж и эксплуатация электрооборудования
  • Замена лампочек
  • Поставка кабельной продукции
  • Правила устройства электроустановок → ПУЭ
Оцените статью
