Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

Расчет систем кондиционирования воздуха

Методические указания

к выполнению практических работ для студентов всех специальностей

очной формы обучения

Составитель: О.Е. Валиуллина

Самара 2007

УДК 658.382.2 : 697.9

Расчет систем кондиционирования воздуха : методические указания к выполнению практических работ для студентов всех специальностей очной формы обучения / составитель О.Е. Валиуллина. – Самара : СамГУПС, 2007. – 23 с.

Утверждено на заседании кафедры 18 апреля 2007 г., протокол № 8.

Печатается по решению редакционно-издательского совета университета.

Настоящие методические указания предназначены для выполнения практических работ по дисциплине «Безопасность жизнедеятельности». В указаниях рассмотрены вопросы организации благоприятного микроклимата в общественных помещениях.

Составители: О.Е. Валиуллина

Рецензенты: директор межрегионального М.В. Смолев;

доцент кафедры БЖД (СамГУПС) Н.В. Агеева

Редактор И.А. Шимина

Способы расчета мощности

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды
В действительности методик определения холодильной мощности для помещения существует не так уж много:

  • С помощью специальных калькуляторов, размещенных на интернет-ресурсах производителей или крупных дилеров, продающих холодильную бытовую технику.

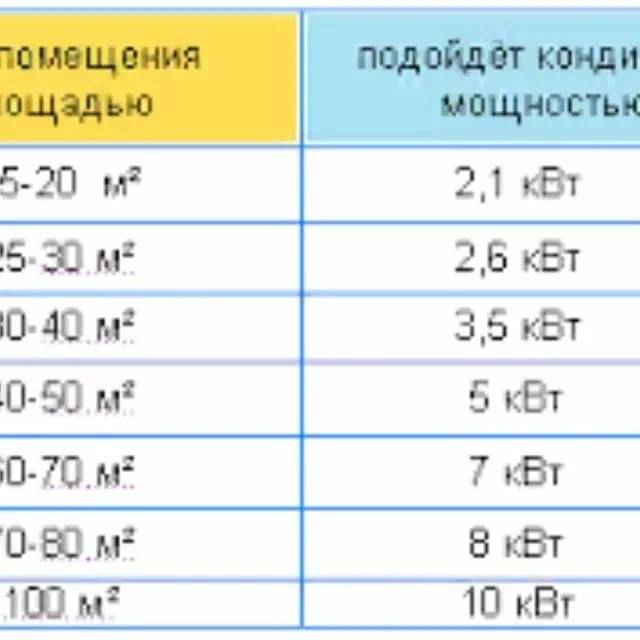

  • По квадратуре комнаты.
  • По формулам с учетом объема помещения и тепловых источников в нем.
  • Теплофизический расчет ограждающих конструкций для летнего времени с учетом дополнительных теплопоступлений.

Из 4 перечисленных методов обычному домовладельцу, желающему подобрать кондиционер для комнаты, доступны первые 3, последний способ достаточно сложен и ним пользуются инженеры – проектировщики в своих расчетах.

О чем говорят значения мощности в документации?

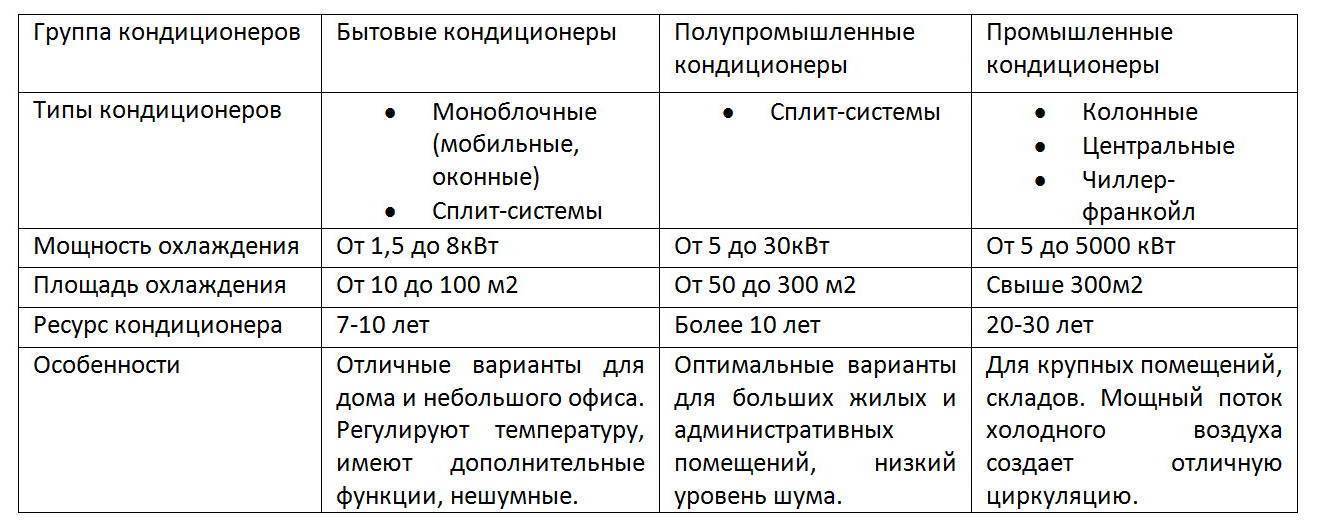

В технической документации к кондиционерам указывается два или три вида мощности. Показатели характеризуют разные параметры работы: холодо- и теплопроизводительность, а также электрическую мощность, потребляемую сплит-системой.

Разброс показателей может ввести в заблуждение. В нагревательных электроприборах, например, бойлере или радиаторе, мощность тепловыделения соответствует потребляемой энергии. Для кондиционера эти параметры различны.

Сплит-комплекс, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.

Пример отображения мощностных характеристик в паспорте к кондиционеру Lennox GHM09, функционирующего в двух режимах: охлаждение и обогрев

Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов

Мощность охлаждения указывается в кВт, диапазон значений бытового оборудования – 2-8 кВт. Кроме того многие производители в технических описаниях используют британскую маркировку – БТЕ (BTU).

Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.

Возможны два сценария:

  • малая производительность – работа агрегата на грани возможностей;
  • избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.

Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.

Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.

На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно

Типовой расчет мощности кондиционера

Типовой расчет позволяет найти мощность кондиционера для небольшого помещения: отдельной комнаты в квартире или коттедже, офиса площадью до 50 – 70 м² и других помещений, расположенных в капитальных зданиях. Расчет мощности охлаждения Q (в киловаттах) производится по следующей методике:

Q = Q1 + Q2 + Q3, где

Q1 теплопритоки от окна, стен, пола и потолка. Q1 = S * h * q / 1000, где

S  площадь помещения (м²);

h  высота помещения (м);

q  коэффициент, равный 30 — 40 Вт/м³:

q = 30 для затененного помещения;

q = 35 при средней освещенности;

q = 40 для помещений, в которые попадает много солнечного света.

Если в помещение попадают прямые солнечные лучи, то на окнах должны быть светлые шторы или жалюзи.

Q2 сумма теплопритоков от людей. Теплопритоки от взрослого человека:

0,1 кВт  в спокойном состоянии;

0,13 кВт  при легком движении;

0,2 кВт  при физической нагрузке;

Q3 сумма теплопритоков от бытовых приборов. Теплопритоки от бытовых приборов:

0,3 кВт  от компьютера;

0,2 кВт  от телевизора;

Для других приборов можно считать, что они выделяют в виде тепла 30% от максимальной потребляемой мощности (то есть предполагается, что средняя потребляемая мощность составляет 30% от максимальной).

Мощность кондиционера должна лежать в диапазоне Qrange от –5% до +15% расчетной мощности Q.

Пример типового расчета мощности кондиционера

Рассчитаем мощность кондиционера для жилой комнаты площадью 26 м² c высотой потолков 2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и телевизор одновременно не работают, так как ими пользуется один человек.

  • Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным 40, так как комната расположена на солнечной стороне:Q1 = S * h * q / 1000 = 26 м² * 2,75 м * 40 / 1000 = 2,86 кВт.

  • Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.Q2 = 0,1 кВт

  • Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают, то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла. Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈ 0,05 кВт.Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт

  • Теперь мы можем определить расчетную мощность кондиционера:Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт + 0,35 кВт = 3,31 кВт

  • Рекомендуемый диапазон мощности Qrange (от -5% до +15% расчетной мощности Q):3,14 кВт  <  Qrange  <  3,80 кВт
Популярные статьи  Установка септика “Танк” своими руками: инструкция по монтажу и обслуживанию

Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5 кВт.

БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit).
1000 БТЕ/час = 293 Вт.

Интересно, что модели из этого ряда часто называют «7» (семерка), «9» (девятка), «12», «18» «24» и даже маркировка кондиционеров выполняется с использованием этих чисел, которые отражают мощность кондиционера не в привычных киловаттах, а в БТЕ/час. Связано это с тем, что первые кондиционеры появились в США, где до сих пор используется британская система единиц (дюймы, фунты). Для удобства покупателей мощность кондиционера выражалась в круглых цифрах: 7000 BTU/h, 9000 BTU/h и т.д. Эти же цифры использовались при маркировки кондиционера, чтобы по названию можно было легко определить его мощность. Однако некоторые производители, например Daikin, привязывают названия моделей к  мощности, выраженной в ваттах, так кондиционер Daikin FTY35 имеет мощность 3,5 кВт.

Особые расчетные условия

Существует ряд факторов, дополнительно влияющих на микроклимат и, соответственно, на требуемую мощность охлаждения. Чтобы впоследствии не попасть в ситуацию, когда установленный агрегат работает не выключаясь круглые сутки, нужно учесть такие условия:

  1. Комната расположена на последнем этаже здания.
  2. Нестандартные окна с большой площадью остекления или часть светопрозрачной кровли.
  3. В помещении постоянно находится большое число людей (офис).
  4. Частое проветривание или высокая инфильтрация наружного воздуха внутрь здания.
  5. Большое количество бытовой или оргтехники.

В этом случае рекомендуется расчетную холодопроизводительность кондиционера увеличить, применив коэффициент от 1.2 до 1.5.

Рассчитываем кондиционер по формуле

Существует и другая, более точная методика, опирающаяся на формулу, где можно рассчитать кондиционер по площади квартиры и её высоте:

Q=S*h*q , здесь:

  1. рассчитываемая охлаждающая мощность (Вт) — Q;
  2. площадь квартиры (кв.м) — S;
  3. высота квартиры (м) — h;
  4. коэффициент — q (величина постоянная, равная для помещения, активно освещаемого солнцем, 40Вт/кб. м; для жилья затенённого — 30Вт/кб.м; для средне освещённого жилья — 35Вт/кб.м

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

Кроме того, в данных расчётах не было учтено тепло, которое выделяют всевозможные электроприборы, которыми сегодня изобилует любая квартира, а также тепло, выделяемое собственно обитателями квартир, то есть, людьми.

Специфичные условия для расчётов

При расчётах МО важно учитывать следующие факторы:

  1. Этажность помещения. Оно может находиться на последнем этаже строения.
  2. Наличие нестандартных окон. Их остекление может быть масштабным. Кровля может быть прозрачной для попадания света.
  3. В помещении присутствует много людей (рабочее помещение, офис).
  4. Помещение очень часто может проветриваться. В нём может быть значительная инфильтрация внешнего воздуха.
  5. Обилие бытовых аппаратов.
  6. Потолок, его высота и перекосы.

При таких раскладах расчётная эффективность кондиционера развивается с коэффициентом 1,2 – 1,5.

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

Условие: приоткрывается окно

Если приоткрыть окно в комнате, в ней оказывается воздух с улицы. В документации к кондиционеру указывается, что нормальная работа получается только при закрытых окнах. Иначе получится излишек тепловой нагрузки.

Пользователи время от времени выключают аппарат и после проветривания комнаты снова его запускают для охлаждения. Это доставляет некоторые неудобства. Он не трудится эффективно, когда окна открыты, то есть при условии приточной вентиляции. Ведь объём воздуха, проникающий в помещение, совершенно не вычисляется. И крайне сложно узнать лишнюю тепловую нагрузку.

Решение: в помещении закрывается дверь, приоткрывается форточка. В комнате уже не наблюдается сквозняков, но воздух в скромном объёме постоянно оказывается внутри.

Как аппарат работает в таком условии, не отражено в документации к нему. И есть опасность, что он не сможет нормально функционировать в подобном режиме. Однако в большинстве случаев такая мера сохраняет в помещении комфортное охлаждение. И периодически его проветривать не нужно. И если вы намерены применять агрегат в этом режиме, учтите, что:

  1. Мощь Q1 обязательно увеличивается на 20-25%.Так компенсируется тепловое воздействие от воздушного притока. Этот показатель является параметром воздухообмена (он отражается в калькуляторах в сети). Для жилых помещений он лежит в интервале от 1 до 2.
  2. Развивается поглощение электроэнергии на 10-15%.
  3. Иногда тепловые притоки получаются очень большими, например, в сильную жару. Аппарат не способен поддерживать нужную температуру. Тогда окно обязательно закрывается.
  4. В идеале лучше приобрести инверторный агрегат, ведь он обладает переменной МО и эффективно трудится при различных тепловых нагрузках.

Аппарат другого типа даже с большой мощностью может образовывать дискомфортные условия. Комната небольшой площади – лучшее место для этого.

Расчет потребляемой мощности и затрат на электроэнергию

Значение потребляемой кондиционером мощности позволяет определить, можно ли его подключать к обычной розетке или же нужно тянуть отдельный кабель к электрощиту. В современных домах электропроводка и розетки рассчитаны на ток до 16А, но если дом старый, то максимальный ток не должен превышать 10А. Для безопасной работы потребляемый сплит-системой ток должен быть на 30% меньше максимально допустимого, то есть в розетку можно включать оборудование, рабочий ток которого не превышает 7–11А, что соответствует потребляемой мощности 1,5–2,4 кВт (заметим, что при таком энергопотреблении мощность охлаждения кондиционера будет лежать в диапазоне 4,5–9 кВт). Необходимо учитывать, что в квартирах к одному кабелю подключается несколько розеток, поэтому для расчета фактической нагрузки нужно суммировать мощности всех электроприборов, подключенных к розеткам одной линии.

Точное значение потребляемой кондиционером мощности и его рабочий ток указывается в каталоге. Поскольку мы не знаем, какая модель будет выбрана, то рассчитываем эти параметры исходя из среднего значения коэффициента ERR.

Зная потребляемую мощность, мы можем оценить расходы на электроэнергию. Для этого нужно задать среднее время работы кондиционера в сутки при опредленной мощности, например, 2 часа при 100%, 3 часа при 75%, 5 часов при 50% и 4 часа при 25% (такой режим работы характерен для жаркой погоды). После этого можно определить среднее потребление энергии в сутки и, умножив его на количество дней в месяце и стоимость кВт·ч, получить стоимость потребляемой за месяц электроэнергии. Среднесуточное энергопотребление кондиционера зависит от устанавливаемой пользователем температуры воздуха, характера погоды и других трудно учитываемых факторов, поэтому наш расчет не претендует на высокую точность.

Популярные статьи  Односкатная крыша своими руками пошаговый инструктаж по обустройству + особенности односкатной кровли

После выбора определенной модели сплит-системы вы сможете уточнить предполагаемый расход электроэнергии (о том, как это сделать рассказывается в разделе Потребляемая мощность).

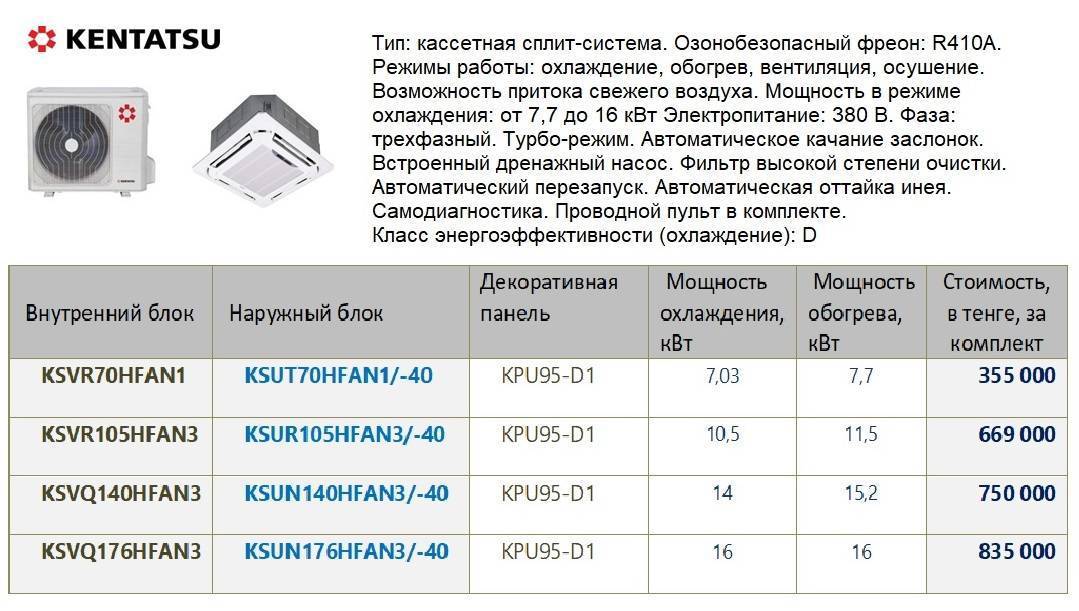

Цена на кондиционеры AUX

кондиционер AUX

Наш калькулятор дает расчетное значение мощности и в этой системе классификации.

Желаете узнать о кондиционерах больше?

На нашем портале размещено немало материала по этой тематике. Специальная публикация поможет читателю определиться с выбором кондиционера оптимальной модели, а другая – расскажет о нюансах установки кондиционера – весьма непростой технологической операции.

Характеристика параметра мощности сплит систем

Мощность кондиционирующей системы рассчитывается для уже охлажденного помещения по величине притока тепла в результате сложения тепловой мощности по всем сторонам ее поступления. Это пол, стены, вентиляция, потолок, освещение.

Номинальная мощность установленного кондиционирующего устройства максимально приближена к оптимальной мощности системы.

Оптимальная же мощность кондиционирующего устройства приравнивается к величине тепловых притоков в уже охлажденную комнату солнечным днем, при обязательном расчете максимального количества индивидов на рабочей площади, при активно работающей технике, и открытых дверных проемах, обязательно нужно учитывать весь возможный приток теплого воздуха в используемую комнату.

В идеале нужно брать кондиционер с инвертором. Он может функционировать в достаточно широком рабочем диапазоне. Известно, что частота стартов устройства очень влияет на степень ее изнашиваемости и эффективность продолжительности ее активной работы.

Как рассчитать мощность кондиционера?

Расчет потребления электроэнергии кондиционером зависит от многих показателей, в том числе от:

  1. количества квадратных метров в помещении;
  2. чиcла людей и домашних питомцев, проживающих в комнате;
  3. теплоизоляции помещения;
  4. степень поступления солнечных лучей в помещении;
  5. объемных характеристик кондиционируемой площади;
  6. геометрии и конфигурации;
  7. количество и мощность электроприборов в помещении:
  8. наличия и количества дверных и оконных проемов.

Для того, чтобы определить требуемую мощность прибора, используются специальные расчетные формулы, которые измеряют тепловую энергию в ваттах.

Специалисты, работающие в данной отрасли, придерживаются мнения, что общий стандарт рекомендуемой мощности воздушного охлаждения на каждые 10 квадратных метров площади составляет 1кВт. Также на каждого проживающего там человека добавляется еще 0,1 кВт.

Способы расчета

Профессионалы различают точный и приблизительный расчет мощности кондиционера. Сначала производят приблизительный расчет, а уже на месте установки делают окончательную доработку. Следует заметить, что корректными расчеты могут считаться только для одного помещения. В том случае, когда устройство должно обслуживать смежные комнаты, неизбежно возникает перекос температурного режима и проветривания: вблизи от кондиционера гуляет сквозняк, а в отдаленных местах сохраняется духота.

Также нужно учитывать, что совершенные вычисления являются актуальными исключительно для средних, до 70-80 квадратных метров, помещений в зданиях капитальной постройки: коттеджей, городских квартир в многоэтажных домах, офисов.

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

Метод расчета мощности охлаждения содержит показатель Q, который основан на суммировании всех возможных источников тепла:

Q = Q1 + Q2 + Q3,

Первый показатель Q1 — это тепло, входящее в помещение от окна, потолка, стен и пола. Рассчитываем по формуле: Q1 = S * h * q / 1000, где

h — высота помещения (м);

S — площадь помещения (кв. м);

q — вариативный коэффициент, который колеблется между 30 – 40 Вт/ м?:

  1. средняя освещенность = 35;
  2. затененное помещение — q = 30;
  3. светлые помещения с большим количеством солнечных лучей q = 40.

Второй показатель Q2 – это теплопритоки от присутствующих в кондиционируемом помещении людей:

  1. пассивное состояние — 0,10 кВт;
  2. при ходьбе — 0,13 кВт;
  3. при совершении активных действий — 0,20 кВт.

Q3 – это генерируемые бытовой техникой теплопритоки в суммарном выражении:

0,3 кВт — величина, получаемая от персонального настольного компьютера;

0,2 кВт — величина, получаемая от жидкокристаллического телевизора.

Специалисты по установке кондиционеров учитывают все электроприборы, находящиеся в помещении. Считается, что любой агрегат выделяет во внешнюю среду треть потребляемой мощности.

Итак, начинаем расчет мощности кондиционера. Он состоит и нескольких этапов:

  • Определяем высоту потолка. Если этот параметр является стандартным 2,50-2,70 метра, то формула не требует корректировки.
  • Определяем площадь помещения. Тут все, как всегда: ширину комнаты умножаем на ее длину.

Теперь рассчитываем:

Q (теплопритоки) = S (площадь помещения) * h (высота помещения) * q (средний коэффициент 35 — 40 Вт/кв. м).

Дано: помещение площадью, например, 20 квадратных метров и с потолком на высоте 2,7 метра, окна с южной стороны, проживают или часто бывают 3 человека, при этом в комнате имеется торшер с одной лампочкой и плазменный телевизор, производим расчет:

Q суммарное =20х2,7х40+3х130+200+300= 2100+390+500=2990вт

Ответ: Мощность охлаждения должна равняться 2.99 кВт или 2990 Вт

Чтобы подобрать оптимальную модель техники на данное помещение, следует ориентироваться на мощность несколько выше, например, кондиционер с параметром мощности на 3,5 кВт.

Что касается энергопотребления, то это не значит, что мощность кондиционирующего устройства будет находиться в прямой зависимости к уровню потребляемой электроэнергии. Совсем наоборот, данный прибор съест в два, а то и в четыре раза меньше электричества. Например, подобранная модель с мощностью 3,5 кВт потребует не более 1,5 кВт электричества.

Итак, на помещение в 20 квадратных метров будет оптимальной покупка кондиционера линейки Fujitsu General с указанной мощностью.

В том случае, когда расчет делается для производственного помещения или большого офиса со множеством работников, лучше обращаться к специалистам, потому что там нужно учитывать влияние и других существенных параметров.

Если расчет не получается выполнить самостоятельно, то всегда можно воспользоваться услугами виртуального калькулятора, расчеты которого оказываются верными в 99% случаев. Просто введите туда все требуемые размеры, характеристики и количества единиц, и вы получите результат в виде рекомендации.

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

Расчетная методика и формулы

Со стороны скрупулезного пользователя вполне логично не доверять цифрам, полученным на онлайн-калькуляторе. Чтобы проверить результат расчета мощности агрегата, воспользуйтесь упрощенной методикой, предлагаемой изготовителями холодильного оборудования.

Итак, требуемая производительность бытового кондиционера по холоду рассчитывается по формуле:

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

Расшифровка обозначений:

  • Qтп – тепловой поток, проникающий в комнату с улицы через строительные конструкции (стены, полы и потолки), кВт;
  • Qл – тепловыделения от жильцов квартиры, кВт;
  • Qбп – теплопоступления от бытовой техники, кВт.
Популярные статьи  Что такое клуппы, чем они полезны и как правильно их выбрать

Теплоотдачу домашних электроприборов выяснить просто – загляните в паспорт изделия и отыщите характеристику потребляемой электрической мощности. Практически вся израсходованная энергия преобразуется в тепло.

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды
Компрессор домашнего холодильника почти всю потребленную электроэнергию преобразует в тепло, но работает в периодическом режиме Теплопоступления от людей определены нормативными документами:

  • 100 Вт/ч от человека, находящегося в состоянии покоя;
  • 130 Вт/ч — в процессе ходьбы либо выполнения легкой работы;
  • 200 Вт/ч — при тяжелых физических нагрузках.

Для вычислений принимается первая величина – 0.1 кВт. Остается определить количество теплоты, проникающей снаружи через стены по формуле:

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

  • S – квадратура охлаждаемой комнаты, м²;
  • h – высота перекрытия, м;
  • q – удельная тепловая характеристика, отнесенная к объему помещения, Вт/м³.

Формула позволяет выполнить укрупненный расчет теплопритоков через наружные ограждения частного дома либо квартиры с использованием удельной характеристики q. Ее значения принимаются следующим образом:

  1. Комната расположена с теневой стороны здания, площадь окон не превышает 2 м², q = 30 Вт/м³.
  2. При средней освещенности и площади остекления берется удельная характеристика 35 Вт/м³.
  3. Помещение находится на солнечной стороне либо имеет множество светопрозрачных конструкций, q = 40 Вт/м³.

Определив теплопоступления от всех источников, сложите полученные цифры, используя первую формулу. Сравните результаты ручного вычисления с показателями онлайн-калькулятора.

Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды
Большая площадь остекления предполагает увеличение холодильной мощности кондиционера

Когда необходимо учесть поступление тепла от вентиляционного воздуха, холодопроизводительность агрегата увеличивается на 15—30% в зависимости от кратности обмена. При обновлении воздушной среды 1 раз в течение часа умножьте результат вычисления на коэффициент 1.16—1.2.

Пример для комнаты 20 кв. м

Покажем расчет мощности для кондиционирования небольшой квартиры – студии площадью 20 м² с высотой потолков 2.7 м. Остальные исходные данные:

  • освещенность – средняя;
  • число жильцов – 2;
  • плазменная ТВ-панель – 1 шт.;
  • компьютер – 1 шт.;
  • потребление электроэнергии холодильником – 200 Вт;
  • кратность воздухообмена без учета периодически работающей кухонной вытяжки – 1.

Тепловыделения от жильцов составляют 2 х 0.1 = 0.2 кВт, от бытовой техники с учетом одновременности – 0.3 + 0.2 = 0.5 кВт, со стороны холодильника – 200 х 30% = 60 Вт = 0.06 кВт. Комната средней освещенности, удельная характеристика q = 35 Вт/м³. Считаем приток теплоты от стен:

Как рассчитать холодопроизводительность для кондиционера

Выбирая необходимый прибор нельзя не обойтись без некоторых расчетов. Так, многие агрегаты работают с максимальной холодопроизводительностью, превышающей показатель потребляемой мощности. Это касается техники, относящейся к классу «А» (высокий коэффициент энергоэффективности).Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

Чтобы вычислить производительность климат-системы нужны следующие параметры.

Приток воздуха

Приток воздуха в помещение осуществляется сквозь раскрытые окна либо систему вентилирования в стенах. При этом следует учитывать и показатель внутреннего теплового воздействия, складывающегося из суммы выделяемого тепла от человеческих тел и от бытовых приборов.

Q (кВт) = Q1 + Q2 + Q3

Q (кВт) – общий показатель внутреннего теплового воздействия;

Q1 –  количество тепла, идущего с потолка, пола, окон и стен;

Q2 – тепло человеческих тел;

Q3 – тепло от бытовых приборов.

При произведении подсчетов следует брать во внимание уровень освещенности комнаты «q». Этот показатель имеет разные значения:

Этот показатель имеет разные значения:

  • 30 (слабоосвещенные помещения);
  • 35 (среднеосвещенные помещения);
  • 40 (сильноосвещенные солнцем помещения).

Чтобы рассчитать внутреннее тепловое воздействие человеческих тел «Q2», следует учитывать следующие параметры:

  1. 0,1 кВт (низкая физическая активность).
  2. 0,13 кВт (средняя физической активность).
  3. 0,2 кВт (высокая физическая активность).

В результате, банальное умножение активности постоянных жителей помещения на их количество позволит вычислить общее поступление тепла.

Также, не лишним будет учет тепла, выделяемого бытовой техникой. В зависимости от агрегата будет изменяться и выделяемое им количество тепловой энергии.  Из таблицы видно, сколько тепловых поступлений выделяет каждый из приборов.

Телевизор Компьютер Холодильник
Количество выделяемого тепла 0,2кВт 0,3кВт 30% от максимального значения мощности.

Когда в одной комнате одновременно работают и компьютер, и телевизор, количество их тепловых поступлений следует суммировать. При работе же одного из них необходимо учитывать агрегат с максимальным тепловым поступлением.Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нужды

В комнатах, находящихся на верхних этажах, температура всегда несколько выше, чем в помещениях, расположенных на нижних ярусах. Причиной этому является близкое расположение крыши, от которой происходит нагревание воздуха в комнате. Тогда, для произведения расчетов следует использовать эту формулу

Q = (S*h*q)1000

Здесь появляются новые значения:

«S» – площадь комнаты;

«h» – высота потолков;

«q» –  показатель освещения комнаты.

Жаркий климат

Для людей, проживающих в условиях жаркого климата, расчет мощности системы кондиционирования очень важен. Ведь от его мощности зависит общая внутренняя температура всей комнаты, где одновременно может находиться около 10 человек.

Для комфортного их пребывания необходимо приобретать кондиционеры, имеющие функции максимальной холодопроизводительности. Как сделать расчет мощности кондиционера и правильно подобрать агрегат под свои нуждыТакой параметр поможет создать благоприятную температуру внутри даже в самый жаркий день.

Большие окна

Величина оконных проемов имеет не маловажное значение при расчете необходимой мощности системы кондиционирования. При учете данного параметра следует рассчитать их общую площадь с уровнем освещенности описанной выше

Если окна расположена на южной стороне, солнечного тепла здесь в любое время года будет с избытком. При размещении оконных проемов на северных сторонах здания, проницаемое через них количество тепловой энергии будет не значительным.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
