Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

Пусковое реле для холодильника: устройство, как правильно проверить и починить

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

  • перегорела спираль, в этом случае контакты не будут звониться в любом положении;
  • заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
  • нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

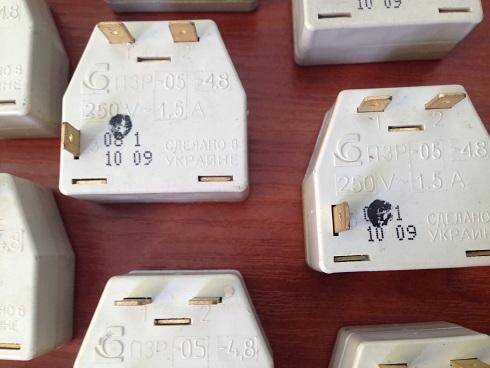

Разновидности пускозащитных реле

Несмотря на многообразие внешнего исполнения, в современных холодильниках применяются два основных вида пускозащитных реле:

  • Токовые. Срабатывают по достижении определенной величины протекающего тока. Нормально работающий мотор потребляет заданный ток. При перегреве мотора потребляемый ток резко возрастает, прибор срабатывает и разрывает цепь, отключая двигатель. После остывания мотора устройство возобновляет его работу.
  • Токово-тепловые. Срабатывают как по достижении значения тока, так и по достижении заданной температуры. Пока двигатель потребляет нормальный ток, спираль, через которую он проходит, подвержена небольшому нагреву и не оказывает воздействия на биметаллическую пластину. Чем выше проходящий ток, тем больше нагревается спираль. Она нагревает чувствительную пластину, та меняет свою форму настолько, что это приводит к размыканию контактов, через которые запитан электродвигатель.

В токово-тепловых приборах рост температуры приводит к изменению формы биметаллической пластины. Она сварена из двух пластин, металлы которых имеют различный коэффициент теплового расширения. Биметаллическая пластина при нагреве изгибается и размыкает контактную группу, отключая электродвигатель. После того, как двигатель остыл, пластина возвращается к исходной форме и замыкает контактные группы, снова запуская двигатель. Кроме схемы тепловой защиты, двигатель включается и отключается также термостатом.

Пластина нагревается различными способами:

  • прямой – нагрев осуществляется протекающим током;
  • косвенный – используется отдельный спиралевидный нагреватель.

Пускозащитное устройство также выполняет функцию запуска электродвигателя. Для этого на короткое время на обмотку двигателя подается большой пусковой ток, а после того, как ротор стронется с места и начнет свое вращение, ток уменьшается до рабочих значений.

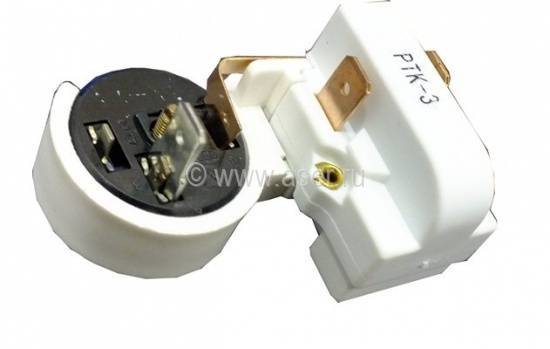

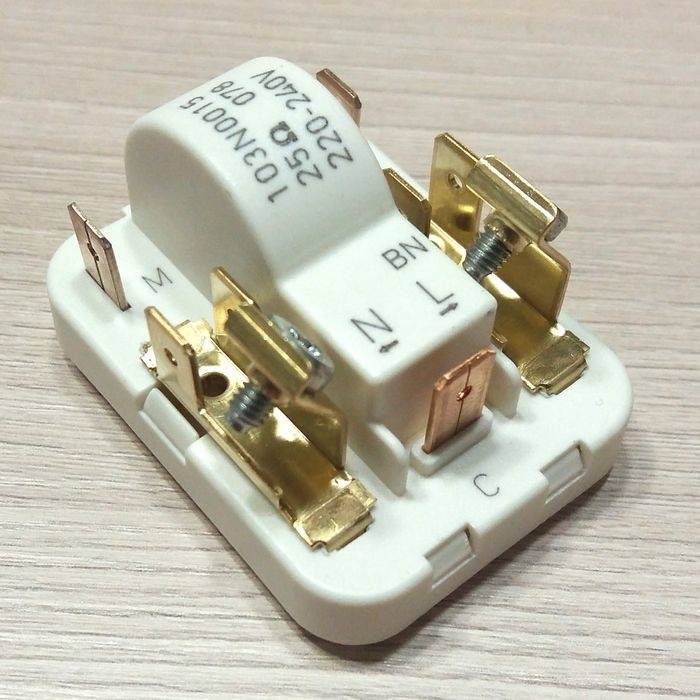

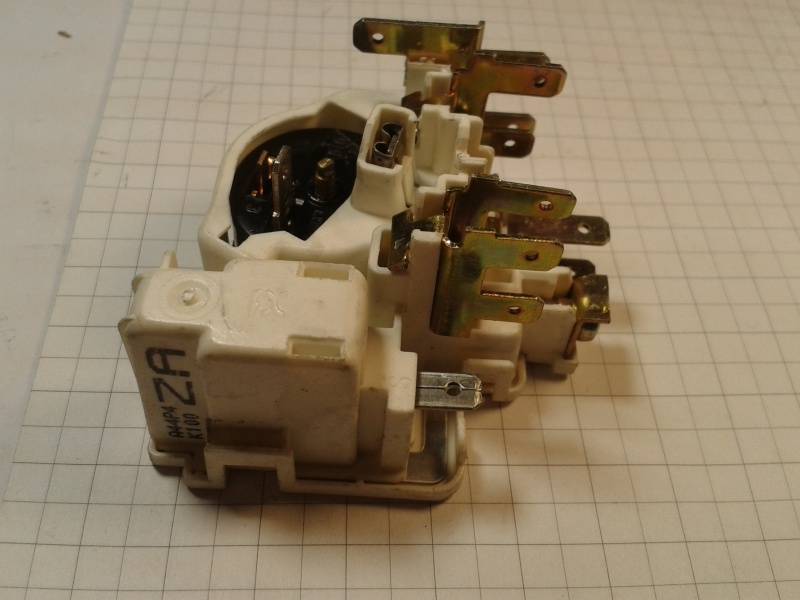

Внешне устройство выглядит как небольшая коробочка, закрепленная на кожухе компрессора.

Устройства могут иметь:

  • Два контакта – фаза 220 вольт и Земля. Применяется на синхронных электромоторах.
  • Три контакта: пусковая обмотка, рабочая обмотка и Земля. Такие конструкции используются на асинхронных электродвигателях.

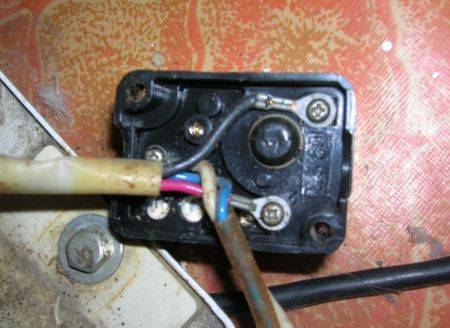

Контакты различают по цвету проходящих к ним кабелей.

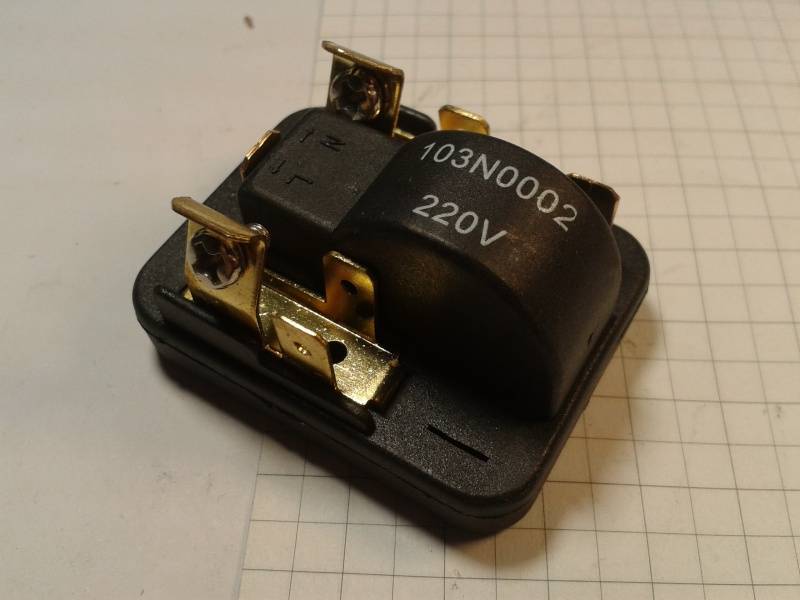

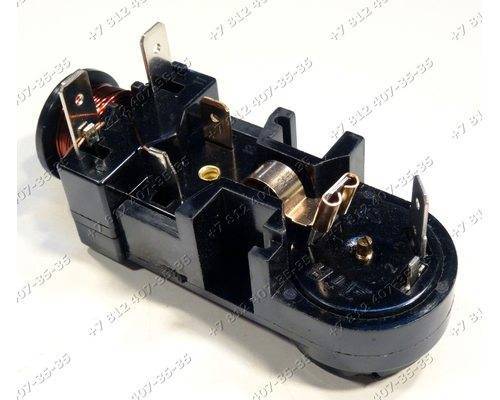

Индукционные реле типа ДХР закреплены на раме холодильника и предназначены для управления мотор-компрессорами типа ДХМ. Для повышения скорости срабатывания и отключения двигателя рядом с пластиной размещен сильный постоянный магнит. Когда пластина, искривляясь под действием тепла, попадает в зону притяжения магнита, он притягивает ее, ускоряя срабатывание. Притяжение магнита дает также дополнительное время для остывания перегретого мотора. Остывшая пластина преодолевает притяжение магнита и замыкает контакты.

Реле типа РТП отличается меньшим током срабатывания и меньшими габаритами. Оно не требует закрепления на раме и монтируется непосредственно на проводах.

Проверить исправность пускозащитного реле можно омметром, мультиметром или другим доступным измерительным прибором. У исправного прибора нулевое сопротивление между контактами. Если же сопротивление бесконечное – устройство неисправно и его надо поменять.

Пускозащитное устройство работает в единой электрической схеме с терморегулятором.

В руководстве пользователя холодильника указано, какие приборы могут использоваться для каждой конкретной модели. Это позволяет выбрать подходящее устройство для замены, если точно такие же, как вышли из строя, будут недоступны.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

  • Окисление или обгорание контактов.
  • Механические повреждения.
  • Перегрев позисторного элемента.
  • Нарушение крепления реле, приводящее к его неправильному расположению.
  • Перегорание спирали.
  • Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Пусковое реле для холодильника: устройство, как правильно проверить и починить

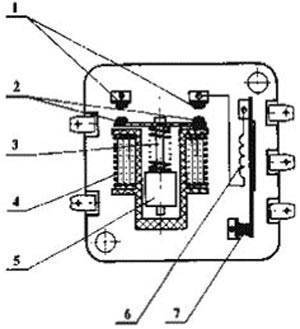

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Ремонт и подключение пускового реле холодильника Бирюса 22, 3, 6, 18

Пускозащитное реле холодильника Бирюса 6 (3, 18, 22) не застраховано от поломок. Для того, чтобы понять, почему возникла неисправность и как ее можно исправить, необходимо провести диагностику.

Основными симптомами неисправности пускового реле холодильника Бирюса 22, являются:

  • непонятные шумы и гудения издаваемые компрессором;
  • холодильник Бирюса 22 перестал морозить;
  • холодильник Бирюса 22 не включается;

Без разбора реле ее сделать невозможно, поэтому следуем алгоритму:

  • Устраняем заклепки, обеспечивающие крепление пускового (пускозащитного) реле холодильника.
  • Снимаем крышку данного устройства.
  • Извлекаем и осматриваем другие компоненты (шток, пружину, сердечник).

Порядок действий изображен на фото.

Пусковое реле для холодильника: устройство, как правильно проверить и починить

К основным неисправностям пускового (пускозащитного) реле холодильника Бирюса 22:

  • обгорание контактов;
  • нарушение структуры нихромовой спирали;
  • заклинивание элементов катушки;
  • проблемы со штоком.

Для устранения возникших неприятностей необходимо посредством спиртовой салфетки убрать пыль и другие загрязнения. Против коррозионного процесса будет эффективна наждачная бумага. Внедрение пускового реле для холодильника Бирюса 18 (3, 6, 22) в электрическую схему обычно происходит в обратной последовательности.

Пусковое реле для холодильника: устройство, как правильно проверить и починить

Для того, чтобы заменить шток из пластмассы, понадобится новый элемент, идентичный старому. Также эту деталь можно изготовить самостоятельно. Ее делают из гвоздя, обладающего параметрами 2,5 мм на 35 мм. Они могут разниться в зависимости от типа пускозащитного (пускового) реле холодильника Бирюса 22 (18, 3,6), от его электрической схемы.

Обгоревшие контакты являются причиной для замены пускового реле. Большое значение имеет нагреватель. Его перегорание вызывает выход холодильника Бирюса из строя, то есть его нормальное подключение будет уже невозможным. Для диагностирования проблемы, возникшей в электрической схеме, необходим омметр, который используют только после снятия крышки пускозащитного реле.

Самостоятельный ремонт неисправностей двухкамерного холодильника Бирюса не рекомендуется проводить при отсутствии соответствующих навыков и знаний. Проще сразу вызвать профессионального мастера и продлить жизнь своему агрегату. Неполадки пускового реле холодильника Бирюса при отсутствии своевременного проведения ремонтных работ способствуют перегреву компрессора, его выходу из строя и последующей замене.

В большинстве случаев стоимость установки новых оригинальных деталей (компрессора и пускового реле) и их подключение – это менее выгодно, чем приобрести новый холодильник Бирюса 3 (6, 22, 18). Поэтому следуйте правилам эксплуатации, вовремя ремонтируйте поврежденные компоненты, входящую в схему электрической цепи, и ваш бытовой прибор Бирюса 6 (22, 3, 18) будет работать бесперебойно довольно долгий период.

Причины поломки

Можно выделить 2 основных признака неисправности именно этого элемента холодильника:

  1. Мотор прибора включается, но через короткое время выключается, либо же вообще не запускается. Вполне вероятно, что закоротило контакты в обмотке.
  2. Двигатель не запускается, но ток к нему при этом поступает. Возможная причина – ослабление пружины, что требует оперативной замены пускового реле.

Читать далее: Отделка туалета пластиковыми панелями своими руками

https://youtube.com/watch?v=mprIb5f_qwI

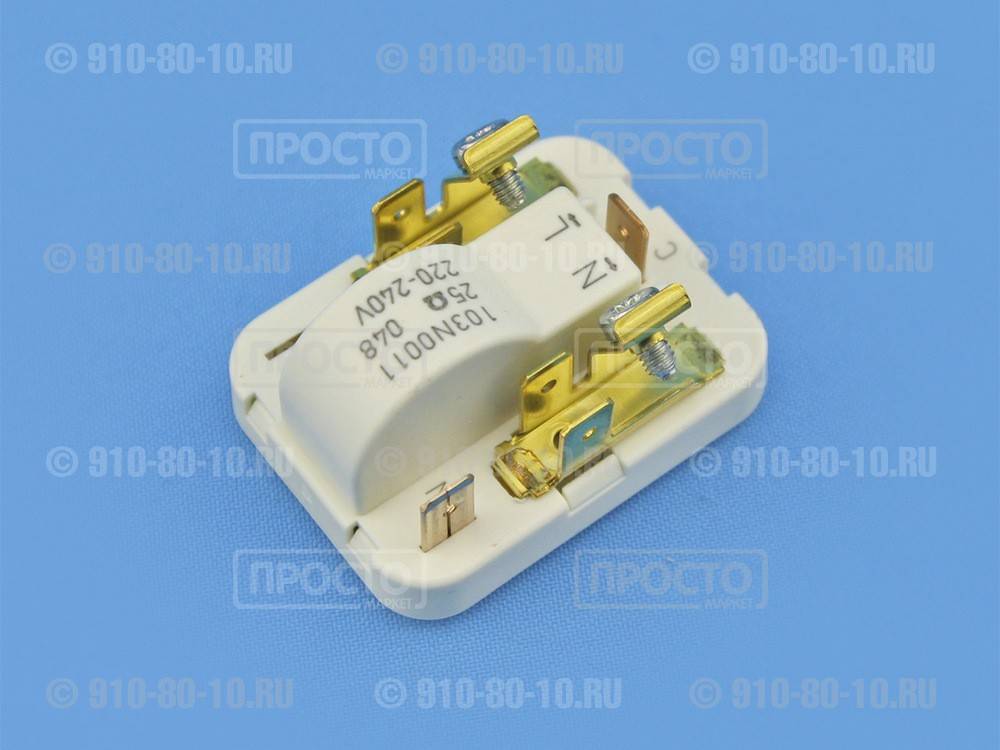

Замена реле в разных марках холодильников

Символьные идентификаторы проходных контактов помогут правильно подсоединить новое пусковое устройство. Если таковых нет, то при откручивании проводов рекомендуется обязательно их маркировать, в противном случае легко перепутать местами контакты, что приведет к поломке исправного механизма.

Холодильники Nord, Stinol, Ariston, Indesit

Холодильники Норд, Стинол, Аристон, Индезит имеют похожие конструкции, поэтому замена проводится по одной схеме:

  • отключить прибор от электросети, после чего рекомендуется выждать время для полного обесточивания прибора;
  • открутить крепежи, фиксирующие шланг водоснабжения, отодвинуть его в сторону во избежание повреждений;
  • открутить крепежи задней панели, снять защитную пластину задней панели холодильника;
  • отжать защелки, заклепки или выкрутить винты, удерживающие пусковой механизм на компрессоре;
  • аккуратно вытянуть деталь, сохраняя пространственную ориентацию;
  • отсоединить проводку от пускового реле, промаркировать каждый контакт во избежание перепутывания во время установки нового устройства;
  • ослабить зажим путем легкого нажатия, отсоединить разъем;
  • зачистить контакты проводов и разъема мягкой тряпкой, смоченной спиртом;
  • переместить пусковой конденсатор со старого на новое реле;
  • подключить очищенный разъем на отведенное под него место;
  • закрепить реле на конденсаторе в строго вертикальном положении;
  • пассатижами прикрутить проводку, проверить надежность соединения;
  • зафиксировать реле винтами, защелками, заклепками;
  • поставить заднюю панель на место, прикрутить;
  • поставить шланг водоснабжения на место, зафиксировать;
  • подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Atlant, Минск

Замена пускового реле холодильников Атлант, Минск проводится по другой схеме, поскольку они имеют схожие конструкции:

  • отключить холодильное устройство от электрической сети, подождать некоторое время для полного обесточивания;
  • снять заднюю панель холодильника;
  • снять проволочный зажим, который фиксирует пусковой механизм;
  • отсоединить контакты, осмотреть их и при надобности обработать наждачной бумагой;
  • промаркировать провода во избежание перепутывания их при подключении нового устройства;
  • выкрутить крепежные элементы, если они проржавели, поддеть отверткой или смазать маслом;
  • немного отжать проволочный зажим для вынимания устройства;
  • переместить пусковой конденсатор со старого на новое реле путем простой перестановки;
  • установить механизма на место, отследить строгую горизонтальность и вертикальность;
  • подключить провода согласно маркировке, надежно прикручивая каждый пятачок;
  • накинуть проволочный зажим, зафиксировать;
  • поставить заднюю панель на место, закрутить винты;
  • подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Liebherr

Современные разновидности охладительной техники имеют схожие конструкции, но отличия все же имеются, что надо учитывать до начала самостоятельного ремонта. Специалисты рекомендуют ознакомиться с инструкцией производителя до того, как вскрывать оборудование в попытках исправить проблему.

Замена пускового реле холодильника Liebherr:

  • отключить холодильное устройство от электрической сети, подождать полного обесточивания;
  • выкрутить крепежные элементы, отодвинуть заднюю защитную панель;
  • снять пластмассовую крышку, осмотреть механизм;
  • контакты зачистить наждачной бумагой;
  • проверить исправность возвратной пружины;
  • открутить крепежные элементы, фиксирующие пусковое реле;
  • заменить устройство исправным, предварительно проверив его;
  • поставить прибор на место старого;
  • зафиксировать крепежными элементами;
  • вернуть заднюю стенку на место, закрутить винты.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  • первый проходит напрямую на рабочую обмотку;
  • второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

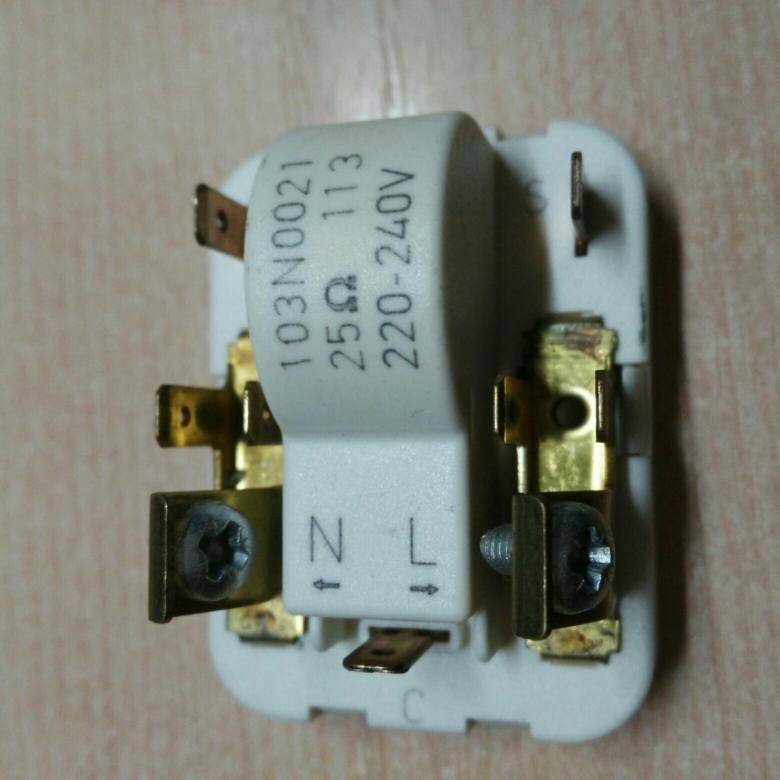

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

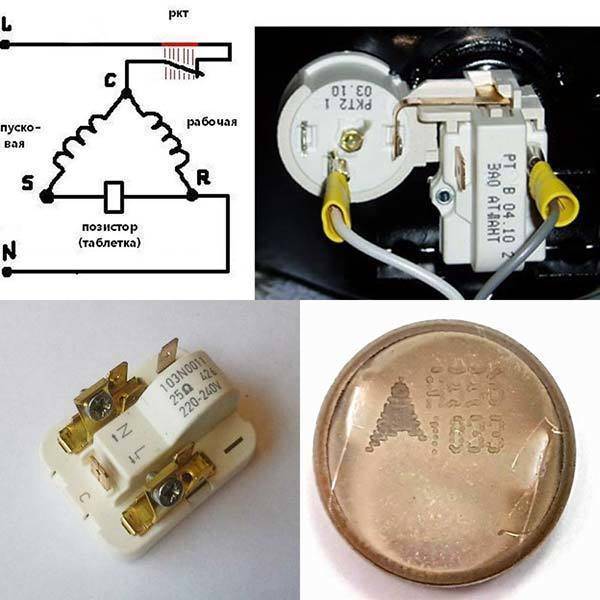

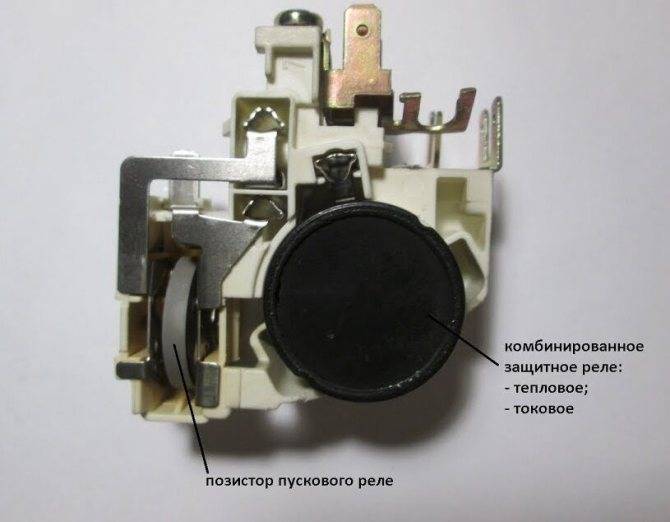

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

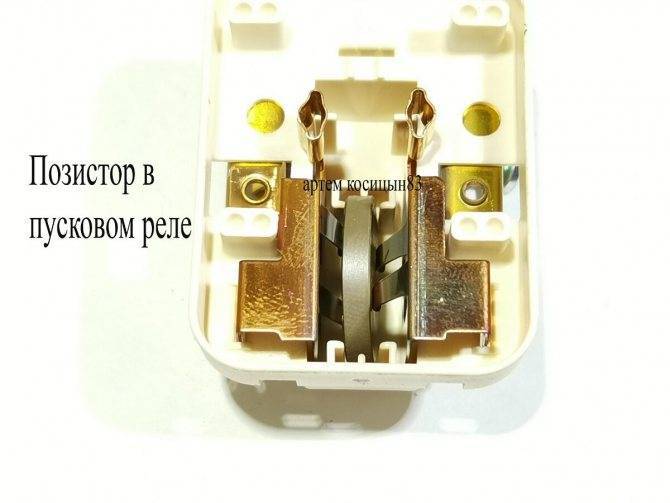

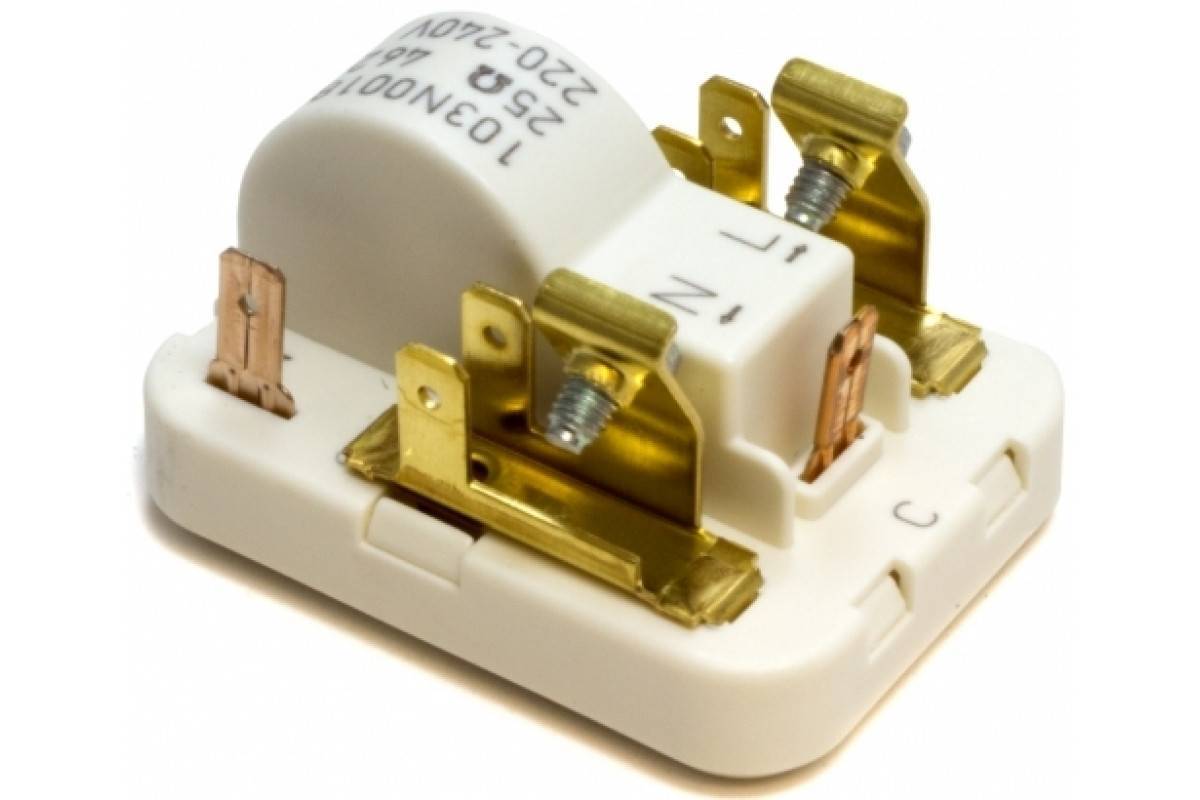

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

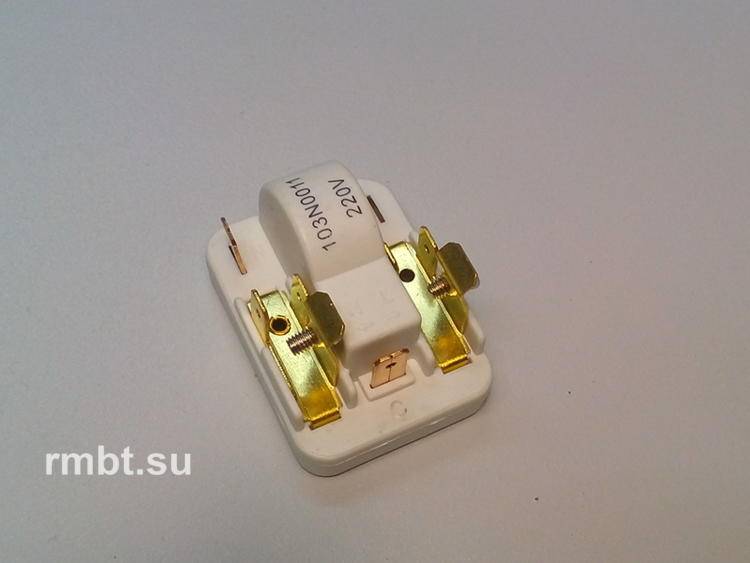

Замена реле холодильника

Замена реле в холодильнике проводится в сервисном центре или самостоятельно в домашних условиях. Для проведения работы требуется тестер и отвертка, которой выполняется демонтаж элемента.

Пусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починитьПусковое реле для холодильника: устройство, как правильно проверить и починить

Снятие реле

Самостоятельно снять устройство можно с учетом нижеприведенных моментов:

  • Перед проведением любых работ устройство должно быть отключено от сети, после чего нужно подождать некоторое время для обесточивания всей системы.
  • Тип РТП снимается путем простого отсоединения контактов. Реле на холодильник для пуска двигателя часто устанавливается без изоляции контактов, что становится причиной появления окиси на контактах. Поэтому могут возникнуть проблемы с демонтажем.
  • Заменить устройство можно с учетом того, каким образом оно крепится. Применяются заклепки, винты и защелки. Выкрутить винты можно отверткой, защелки отжимаются.

Тип применяемого метода крепления во многом зависит от модели холодильника. Заменить механизм можно самостоятельно только путем подбора реле с учетом характеристик оборудования.

Выбор реле

Проведя проверку механизма, часто можно обнаружить, что нужно провести его полную замену. Пусковое реле холодильника выбирается с учетом нижеприведенных моментов:

  • Технических характеристик, которые указываются в инструкции по эксплуатации.
  • По параметрам установленного двигателя.
  • Механизм продается по различной цене: от 500 до 3000 рублей.

Производители указывают то, какие должны устанавливаться механизмы.

Подключение реле

Подключить к компрессору можно самостоятельно. Работа проводится по следующей схеме:

  • отключить электроприбор от сети;
  • подождать несколько минут для полного обесточивания оборудования;
  • открепить шланг водоснабжения от задней стенки и отодвинуть, чтобы случайно не повредить;
  • выкрутить крепежные элементы, фиксирующие защитную панель, убрать в сторону;
  • старое пусковое реле удалить, если его нет, найти местоположение на компрессоре;
  • подсоединить разъем к новому устройству;
  • вставить на положенное место;
  • подключить провода согласно маркировке;
  • зафиксировать пусковой механизм винтами, защелками;
  • поставить заднюю панель на место, прикрутить;
  • прикрепить шланг водоснабжения, зафиксировать;
  • включить в электрическую сеть для проверки.

После этого проводится установка исправного устройства. Сложная схема подключения предусматривает подключение дополнительных проводов, за счет которых осуществляется управление устройством.

Если холодильник работает не стабильно и проверяли реле, есть вероятность выхода из строя одного из важных узлов. Невысокая стоимость механизма позволяет заменить его быстро и без существенных затрат. На момент установки нового устройства нужно быть аккуратным, так как неправильное подключение может привести к неисправности.

Как проверить пускозащитное реле холодильника: пошаговая инструкция

Если ваш холодильник перестал включаться или начал выключаться сразу после включения, то в первую очередь следует проверить работоспособность всех контактов электрической цепи в холодильнике. Проверять следует всю цепь от входного щитка в квартиру до внутренностей холодильного агрегата. И если проводка, розетка, сетевой шнур и терморегулятор оказываются работоспособными, то может оказаться, что неисправно пусковое реле холодильника.

Последовательность проверки работоспособности пускозащитного реле холодильника

Зачастую пускозащитное реле холодильника – неремонтопригодно, поэтому починка холодильника сводится к покупке и полной замене реле. Но для начала стоит удостовериться, что причина неисправности действительно в нем. Итак, как же проверить работоспособность?

Шаг №1: осмотрите контакты

Пусковое реле находится в задней части холодильника возле компрессора , так что с поиском проблем быть не должно. В разных моделях холодильных устройств оно или жестко закреплено на выводах мотора компрессора, или же соединено с компрессором гибкими проводами. В любом случае, для начала снимите с пускозащитной катушки крышечку и осмотрите обе контактные группы – верхнюю и нижнюю.

Если контакты загрязнены или окислены, их следует очистить мелкой наждачной бумагой. Возможно, нужно будет слегка подогнуть планку нижней контактной пары, чтобы контакт был плотнее.

Шаг №2: осмотрите шток

При подаче электрического тока верхняя пластинка пускового реле поднимается, а чтобы пластинка не слетела, предусмотрен направляющий шток.

Со временем он может покрыться ржавчиной или загрязниться, что мешает плавному ходу пластинки. Тогда реле перестает исправно работать. Шток следует очистить любым раствором против ржавчины. Если его очистить уже не удается и планка с контактами никак не может свободно двигаться, вам потребуется установить новое пусковое реле холодильника.

Плавный ход контактной группы – необходимое условие нормальной работы , так как вся процедура запуска мотора должна занимать 2-3 секунды. А если за эти секунды планка просто физически не может приподняться и замкнуть контакты, то запуск не происходит или происходит с перебоями.

Шаг №3: прозвоните пусковое реле холодильника

Если внешний осмотр и очистка не дали результатов, следует прозвонить деталь и поискать обрыв цепи. Прозванивать следует тестером в режиме измерения сопротивления. Сфотографируйте схему подключения (на всякий случай, если окажется, что там нет защиты от неправильного подключения), снимите его с холодильника и прозвоните контакты.

Если тестер укажет на целостность электрической цепи – значит реле исправно. Если нет – нужна срочная замена детали.

Почему не стоит медлить с заменой неисправного реле

Конечно, народные «умельцы» уже научились запускать холодильник без пускозащитного реле, соединив контакты напрямую. Однако мастера со стажем категорически не советуют этого делать. В холодильнике каждая деталь несет свою полезную нагрузку.

И исключение из электрической схемы любой составляющей чревато перегрузками механизмов, перегревом двигателя и, в лучшем случае, поломкой мотора-компрессора, а худшем – пожаром. Собственно, само по себе название детали говорит о том, что оно необходимо для правильного пуска агрегата.

А защитная часть реле как раз спасает технику от избыточной тепловой нагрузки. Проще говоря – от перегрева.

Пусковое реле РКТ

Пусковое реле для холодильника: устройство, как правильно проверить и починитьWatch this video on YouTube
Watch this video on YouTube

Поэтому не откладывайте замену. При выборе ориентируйтесь на марку и характеристики запчасти, снятой с вашего холодильника. В идеале следует приобрести точно такую же модификацию детали и точно так же подключить ее к холодильному агрегату.

Выявление возможных неисправностей

Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность. Для этого понадобится плоская отвертка и мультиметр.

№ 1 — неполадки при работе реле

С конструктивных позиций, реле с катушкой является устройством с нормально разомкнутыми контактами, а позисторный вариант – с нормально замкнутыми контактами. Хотя и в том и в другом случае возможны варианты, когда при старте будет отсутствовать подача тока на пусковую обмотку или, наоборот, не сработает ее отключение.

Если компрессор исправен, но не включается по команде, поданной с блока управления холодильником, то это сигнализирует об отсутствие напряжения на пусковой обмотке статора.

Причиной этого может быть:

  • разрыв электрической цепи;
  • проблема контактной планки;
  • перегрев позистора;
  • срабатывание системы электрической защиты и ее невозврат в нормальное положение.

Если холодильник включается на 5-20 секунд, а потом отключается, то чаще всего это является следствием срабатывания защитного механизма реле.

Причины могут быть следующие:

  • защитный механизм исправен, а срабатывание происходит по причине проблем в рабочей обмотке двигателя;
  • защитный механизм исправен, но в реле не происходит размыкание контактов в цепи стартовой обмотки;
  • защитный механизм неисправен, происходит ложное срабатывание при незначительном нагреве.

Так как причин неисправности может быть несколько, то необходимо провести полную диагностику пускозащитного реле холодильника.

№2 — неисправности контактов электроцепи

Неисправность пускозащитного реле можно выявить с помощью мультиметра.

Для этого необходимо прозвонить три участка электрической цепи:

  1. Если на участке от входа до выхода на рабочую обмотку есть обрыв, то необходимо проверить место размыкания контактов защитным механизмом. Возможно, что он сработал и не вернулся в исходное состояние или окислились размыкаемые контакты.
  2. Если нет контакта на участке от входа до выхода на пусковую обмотку, то помимо банального разрыва токопроводящей жилы возможны два варианта: размыкание цепи защитным механизмом или отсутствие контакта через планку.
  3. Обрыв на прямом (нулевом) участке означает механическое повреждение цепи – его легче всего найти и исправить.

Если работа реле основана на использовании индукционной катушки, то необходимо принудительно поднять планку – иначе контакта не будет.

№3 — некорректная работа позистора

Чтобы убедиться в том, что позистор работает исправно, необходимо проверить его в холодном и нагретом состоянии.

В первую очередь надо подождать, когда позистор остынет (достаточно 2-3 минуты в неработающем состоянии) и прозвонить его с помощью мультиметра. В случае отсутствия тока или регистрации большого сопротивления, позистор неисправен и его нужно заменить.

Для проверки способности разъединения, нужно подключить к позистору потребителя электроэнергии, например, стоваттную лампу накаливания. Для этого нужна электрическая вилка с двумя клеммами, которые подсоединяют на вход в устройство. Провода от лампы подсоединяют к разъемам, ведущим на ноль и пусковую обмотку.

При включении вилки в розетку лампочка загорится. Так как номинал проходящего тока в эксперименте значительно меньше, чем при пуске компрессора, то позистор будет долго нагреваться – для стоваттной лампы время реагирования составит 20-40 секунд.

Если через некоторое время лампочка погаснет, то устройство исправно. Если потребитель не будет обесточен, то это означает, что позистор нерабочий. В домашних условиях его ремонт невозможен, стоит он недорого, поэтому необходимо приобрести аналогичный по параметрам элемент.

№4 — проблемы с контактной планкой

Существует два типа проблем с контактной планкой:

  • не происходит пропуск тока при замыкании контактов;
  • планка залипает и не опускается.

Первая проблема может возникнуть по причине окисления контактов. В этом случае необходимо их зачистить наждачной бумагой. Также причиной может быть искривление положения планки, тогда необходимо установить ее горизонтально.

Более сложная проблема – место сочленения планки и штыря, на который воздействует магнитное поле соленоида. Решение проблемы здесь индивидуальное и зависит от типа неисправности.

Оцените статью
