Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

  • санация;
  • продавливание;
  • прокол;
  • горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Санация

Данный способ применяется при необходимости замены уже существующей системы коммуникаций. Санация может быть произведена двумя методами:

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

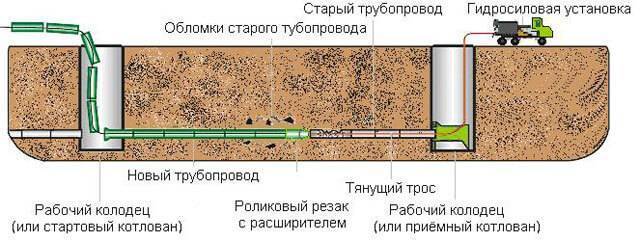

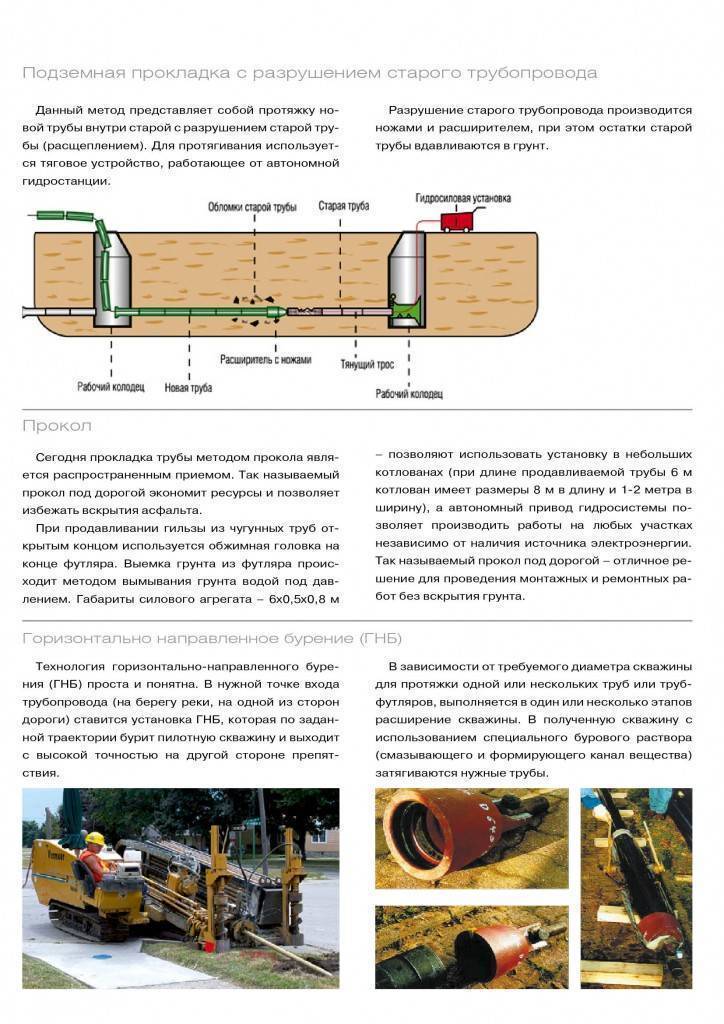

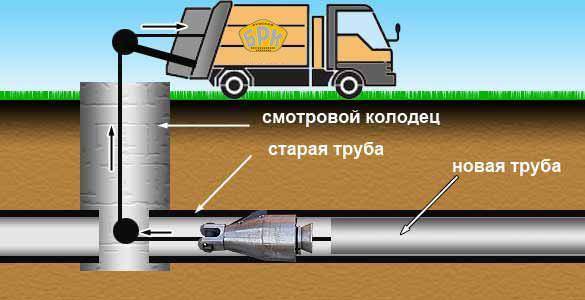

Технология ремонта трубопровода методом протягивания

Релайнинг позволяется проводить только при наличии технической возможности установки труб меньшего диаметра.

    1. реновация. Данный метод позволяет произвести полную замену труб, причем на трубы, как большего, так и меньшего диаметра. Суть методики заключается в прохождении следующих этапов:
    • обустройство котлованов (смотровых колодцев) на концах участка, требующего замены;
    • подбор труб по диаметру для существующей системы трубопровода;
    • введение в котлован (колодец) режущих ножей, которые измельчают старые трубы;
    • установка новой системы методом протягивания.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

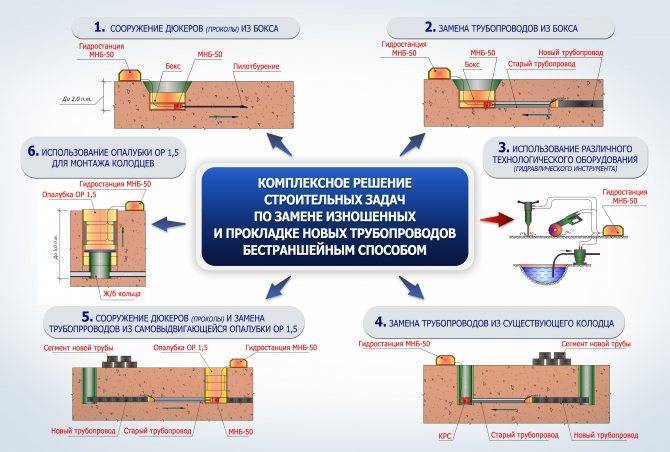

Полная замена отдельного участка трубопровода

При использовании реновации старые трубы не удаляются, а служат в качестве дополнительной защиты для новой системы.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

  1. на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
  2. в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

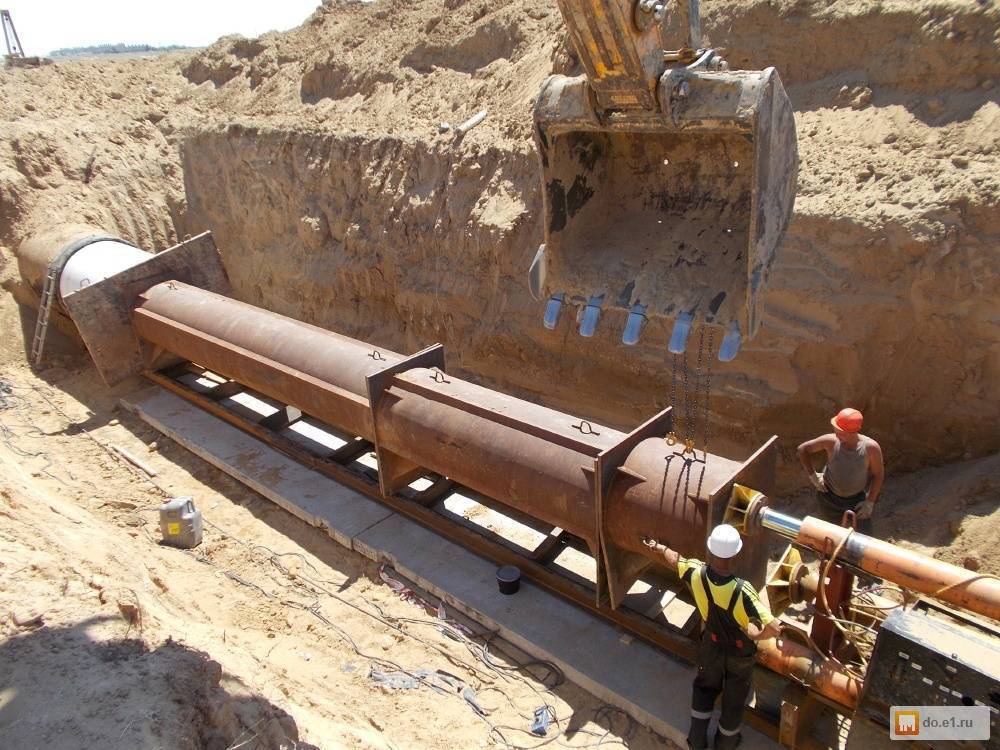

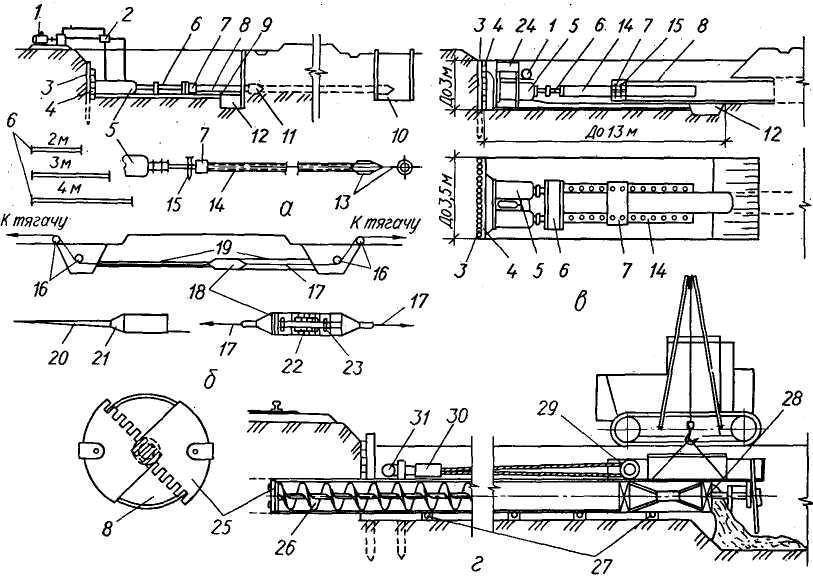

Установка оборудования для выполнения продавливания

  1. труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
  2. удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

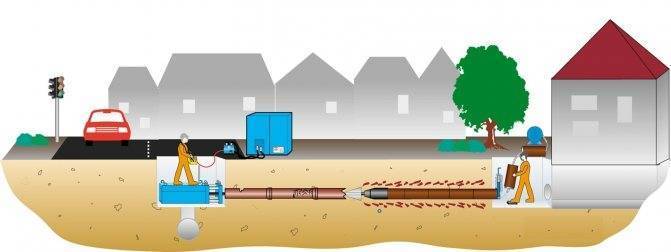

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

  1. обустраиваются котлованы для выполнения прокола;
  2. в котлован помещается гидравлический домкрат;

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

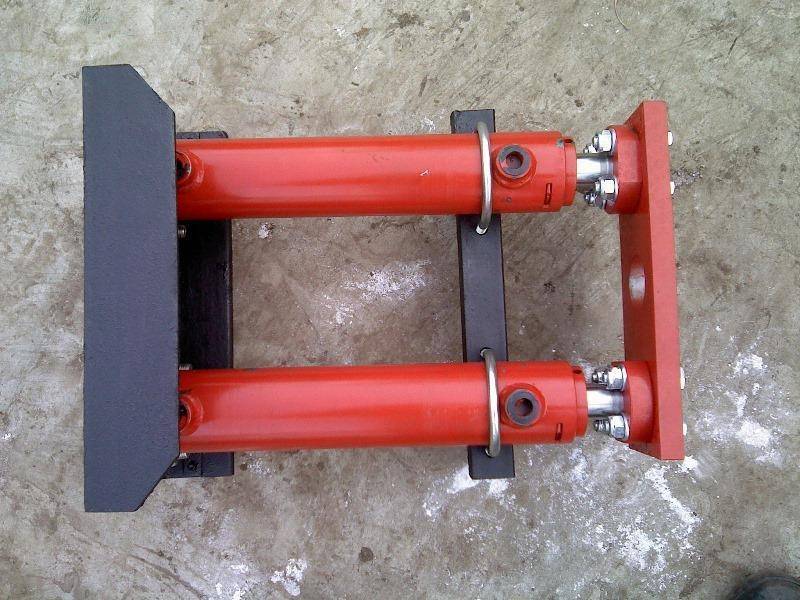

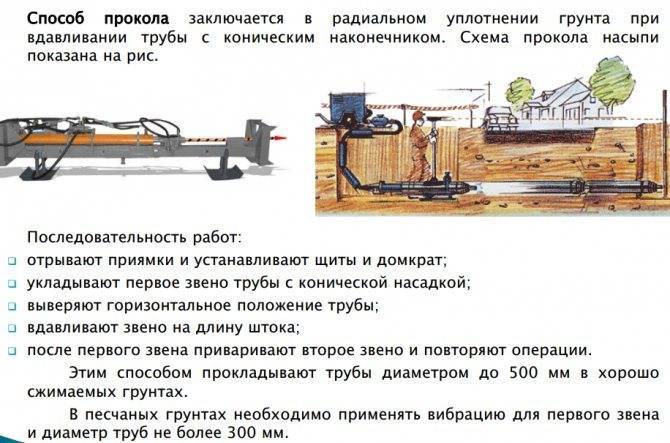

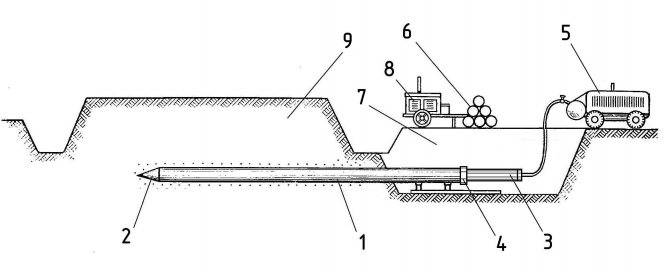

Установка для выполнения прокола грунта

  1. труба устанавливается в домкрат и на нее надевается металлический наконечник;

Металлический наконечник позволяет увеличить скорость выполнения работ, но снижает точность сооружаемой трассы, так как при столкновении с камнями или иными посторонним предметами наконечник будет немного изменять направление хода.

  1. труба постепенно вводится домкратом в слой грунта.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

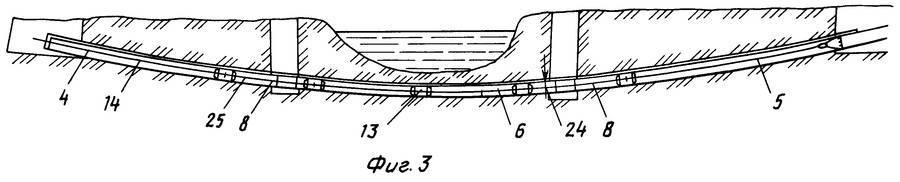

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

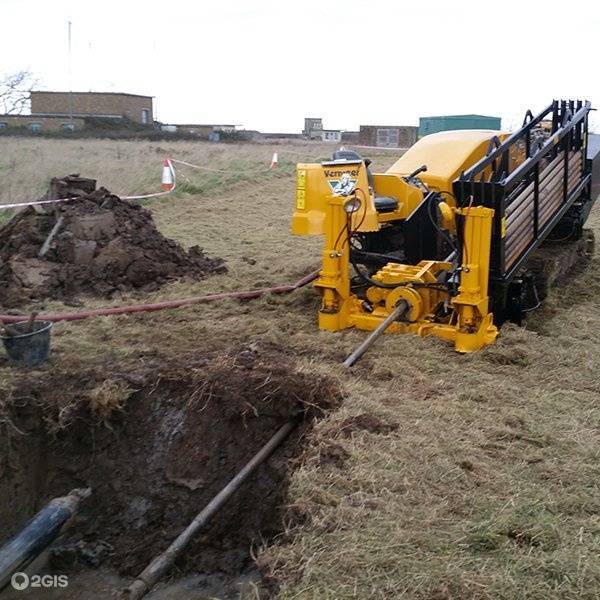

Горизонтально-направленное бурение

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

  1. прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
  2. расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
  3. прокладка труб методом протягивания.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

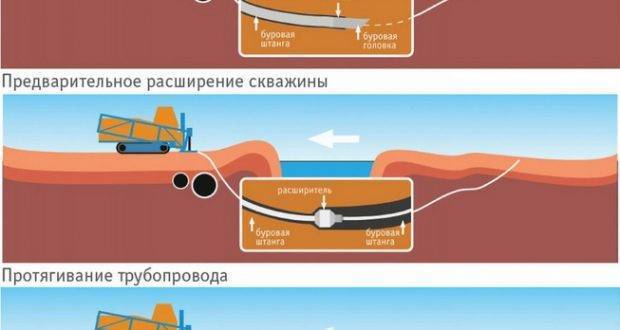

Последовательность выполнения работ при бурении

Бурение используется для прокладки трубопроводов диаметром до 1,4 м и неограниченном расстоянии.

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

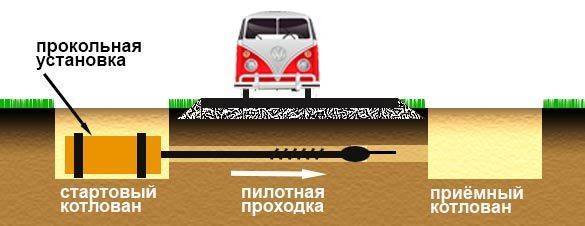

Метод «прокола»

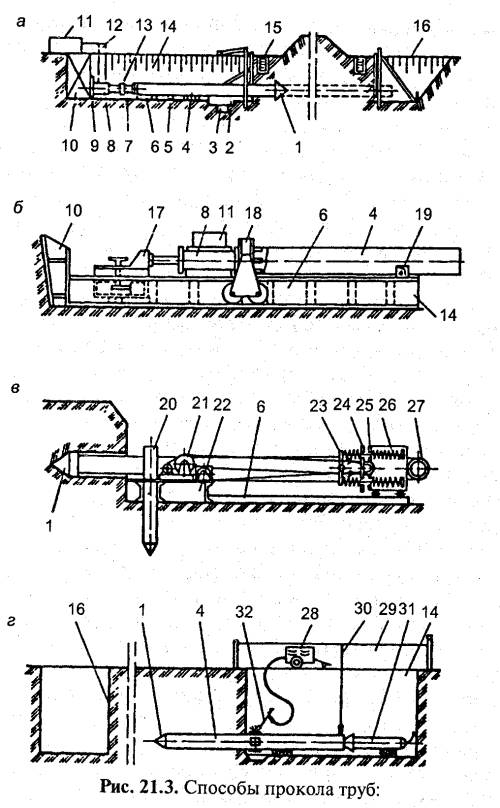

Выделяют несколько методов прокола: вибро-, гидропрокол, прокол с помощью грунтопрокалывателя, прокол механический с помощью гидравлического домкрата, пневмопробивка с помощью пневмопробойника, прокол Матвієнко (3 слесаря і 10 кг кувалда).

Прокол — это образование отверстий за счёт радиального уплотнения грунта при вдавливании в него трубы с коническим наконечником. Применяются различные по форме наконечники, наиболее распространённые из них в виде прямого кругового конуса, при использовании которых создаётся минимальное сопротивление грунта проколу. От угла заострения наконечника существенно зависит усилие прокола.

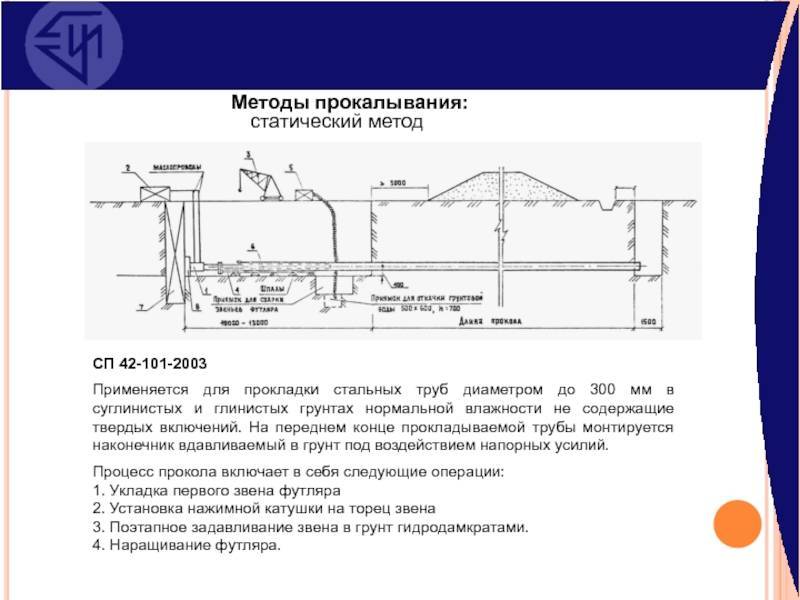

Прокол механический гидравлическим домкратом

Вдавливание производят с помощью гидравлического домкрата. В котловане укладывается звено трубы с наконечником и после выверки домкратом вдавливается в грунт на длину хода штока. После возврата штока в начальное положение на его место вводится нажимной патрубок (шомпол), и процесс повторяется. По окончании вдавливания первого звена трубы на полную длину шомпол убирается, в котлован опускается следующее звено и приваривается встык к уже задавленному в грунт. Далее задавливается наваренное звено, и цикл повторяется до прокола на всю длину участка. За каждый цикл труба продвигается на 150 мм.

Создание нажимного усилия на задний торец футляра вместо домкрата может быть обеспечено тяговым усилием лебёдки или трактора с помощью тросов или полиспастов. Вместо длинного шомпола-толкателя также применяются короткие нажимные патрубки с фланцами, длина которых равна величине хода штока домкрата. В этом случае после прокола грунта на длину хода шток домкрата возвращают в первоначальное положение и в образовавшееся пространство вставляют очередной нажимной патрубок для продолжения процесса прокола.

Способом прокола прокладываются трубы диаметром до 500 мм на длину 30-40 м со скоростью проходки 2-3 м/ч, величина усилий, необходимых для прокола, в зависимости от свойств грунтов и диаметров труб составляет 50-300 т.

Метод практикуется в хорошо сжимаемых грунтах, отверстия прокалывают для труб диаметром 100-400 мм на глубине более 2,5-3 м. В мало сжимаемых грунтах (песок, супесь) для обеспечения устойчивости стенок дополнительно к горизонтальному усилию применяется поперечное и вибрационное воздействие, при этом диаметр отверстия выполняется до 300 мм.

Пневмопробивка

Пневмопробивка производится с помощью специального проходческого снаряда виброударного действия — пневмопробойника, впервые предложенного Сибирским отделением Академии наук СССР, который позволяет проходить скважины до 50 м для трубопроводов до 400 мм включительно.

Агрегат представляет собой самодвижущуюся пневматическую машину, корпус которой является рабочим органом, образующим скважину. Ударник под действием сжатого воздуха совершает возвратно-поступательные движения и наносит удары по переднему внутреннему торцу корпуса, забивая его в грунт.

Оценка альтернативных вариантов

Помимо метода управляемого прокола существуют и другие варианты устройства коммуникаций в толще грунта без устройства траншей. Иногда альтернатива может оказаться более приемлемой, чем прокол, все зависит от конкретной ситуации.

Горизонтально направленное бурение, которое также называют наклонно-направленным, используется для прокладки напорных и безнапорных трубопроводов. Бурение этим способом выполняется с поверхности земли. Диаметр отверстия следует взять на 30-50% больше, чем размеры труб, которые предполагается в нее уложить.

Отверстие расширяют не сразу, а в несколько этапов. При этом используется бентонитовый раствор, который смешивается с взрыхленным грунтом и облегчает его удаление из ствола. Кроме того, эта рабочая жидкость используется для охлаждения бурового инструмента, а в дальнейшем она образует на стенках шахты слой, который защищает их от разрушения.

Для откачивания отработанного бентонитового раствора используют илосос. После откачки ненужный раствор нужно отвезти на свалку для дальнейшей утилизации. Если работы выполнены правильно, в результате получается чистая скважина с прочными стенками.

Буровые установки для выполнения работ этого типа обладают различными характеристиками, такими как крутящий момент и тяговое усилие. От этого зависит длина труб, которые будут уложены в толще грунта, которая может достигать 1000 метров.

Допустимый диаметр труб – 120 см. Путем горизонтального направленного бурения можно укладывать и металлические, и пластиковые трубы.

Бурение выполняется по предварительно рассчитанной траектории, движение бурового инструмента контролируется с помощью системы локации. Угол забуривания может варьироваться в пределах 26-34 градуса.

Еще один важный показатель при использовании ГНБ – изгиб штанг, который может составлять 6-12 %, это зависит от их типа. Еще одна популярная методика бестраншейной прокладки труб – бурошнековое бурение. Для ее выполнения используют специальную гидравлическую установку, действующую как домкрат.

Сначала делают стартовый и финишный котлованы. Глубина каждого из них должна быть на один метр глубже, чем уровень прокладки трубопровода. В стартовый котлован опускают гидравлическую установку, которая вращает шнек и трубы продавливания. В результате часть грунта удаляется и получается скважина для трубы.

Затем внутрь устанавливают трубы, футляры и т.п. Максимальная длина прокладки обычно составляет всего 100 метров, но диаметр коммуникаций может достигать 172 см, показатели во многом зависят от типа грунта, на котором проводится бурение.

Для контроля над проведением работ во время бурошнекового бурения используют лазер, который обеспечивает правильный угол наклона бура, а также позволяет отслеживать направление бурения с высокой точностью. После того, как шнек достигает финишного котлована, его выводят из получившейся скважины в обратном порядке.

Микротоннелирование – это высокоточный метод бестраншейной прокладки коммуникаций, который выполняется с помощью специального проходческого щита.

Для перемещения устройства используется домкратная станция высокой мощности. Она оказывает воздействие на колонну из ж/б труб, которые присоединены к щиту. Постепенно длина скважины наращивается, поэтому длину колонны увеличивают путем наращивания железобетонных конструкций.

Этот метод также требует предварительной подготовки двух котлованов, расстояние между ними может варьироваться в пределах 50-500 метров. Домкратную установку нужно опустить в стартовый котлован на глубину, которая соответствует уровню прокладки коммуникаций. Если длина скважины превышает 200 метров, обычно используют промежуточную домкратную станцию.

Проходческий щит разрыхляет грунт, который вымывается водой или бентонитовым раствором, поступающим по подводящим линиям. Отработанная жидкость, смешанная с частичками грунта, перемещается в отстойник по отводным линиям. После того, как проходческий щит попадает в финишный котлован, работы можно считать оконченными.

Оборудование разбирают и удаляют. Методом микротоннелирования можно устанавливать не только железобетонные, но и стальные трубы. Для контроля правильности выполнения работ используется навигационная система, состоящая из лазера, мишени и измерительного колеса.

Для длинных участков (более 200 м) эффективной считается электронная лазерная система, снабженная гидростатическим уровнем, который дает точные сведения о глубине прокладки труб независимо от температуры воздуха внутри конструкции.

Оснащение строительной площадки перед началом гнб прокола

3.1. Прежде чем начать основные работы по строительству обязательно проводится подготовка:

  • подземные коммуникации, обнаруженные в зоне работ, обязательно вскрывают шурфами. Это выполняется для выяснения глубины их закладки. Затем они отмечаются предупредительными знаками;
  • зоны работ огораживаются стандартным забором, с одновременной установкой необходимых дорожных знаков;
  • расчищается полоса вдоль трассы, сопровождаемая вырубкой и пересаживанием зеленых насаждений, в случае наличия таковых.
  • прокладываются временные подъездные и внутренние дороги;
  • создаются общеплощадочные склады;
  • стройплощадка обеспечивается водоснабжением и противопожарным инвентарем, средствами сигнализации и связи.

3.2. Строительные механизмы монтируются на выровненном устойчивом основании, которое не должно иметь уклон более допустимого по техническому паспорту. Рядом с выступающими частями строительных механизмов надо оставлять свободный проход, как минимум,1 м в ширину.

3.3. Строящийся котлован обязательно огораживается перилами высотой не меньше 1,1 м. В темноте ограждение должно быть освещено.

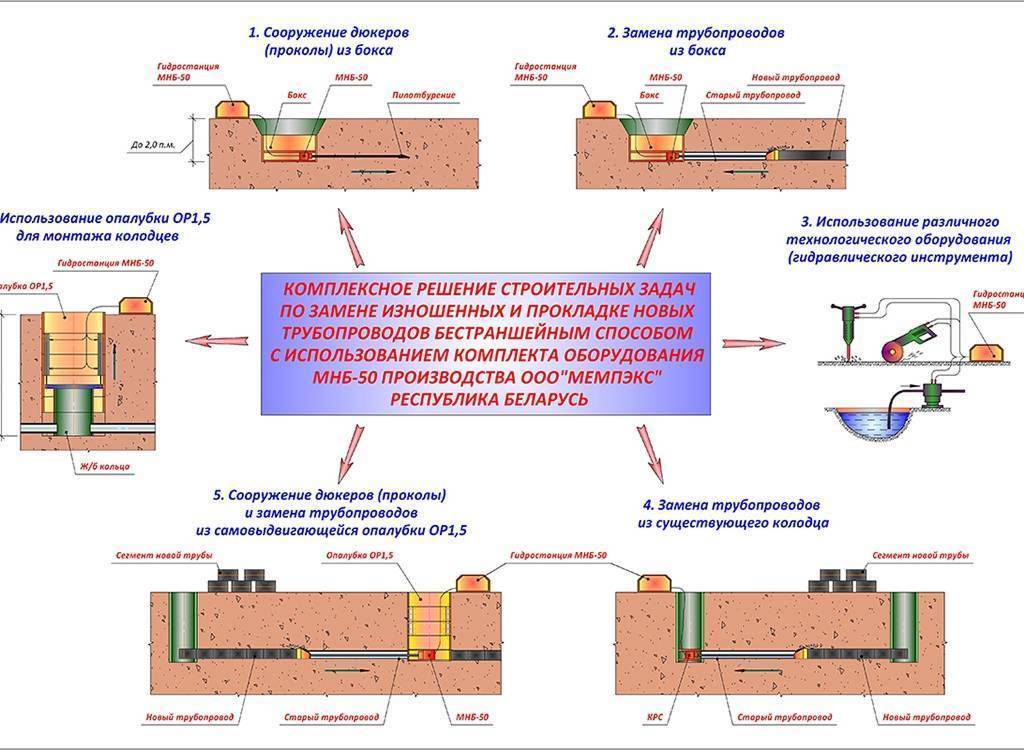

Бестраншейная прокладка труб – виды и способы

Существующие технологии позволяют укладывать трубопроводные магистрали на большой глубине при проведении новых линий или внутри каналов старых труб, иногда с их разрушением.

Реконструкция и замена трубопровода методом санации

Санацией называют метод проводки линий с использованием старых коммуникаций, при этом различают две технологии:

  • Релайниг. Данный метод санации применяется, если старый трубопровод сохраняют и он служит оболочкой для новой магистрали, которую протягивают внутри.
  • Реновация. Данная методика заключается в том, что при прокладывании новой линии происходит разрушение старой – ее разрезают вдоль роликовыми или неподвижными ножами и расширителем увеличивают радиус окружности проходного канала, вдавливая остатки оболочки в землю.

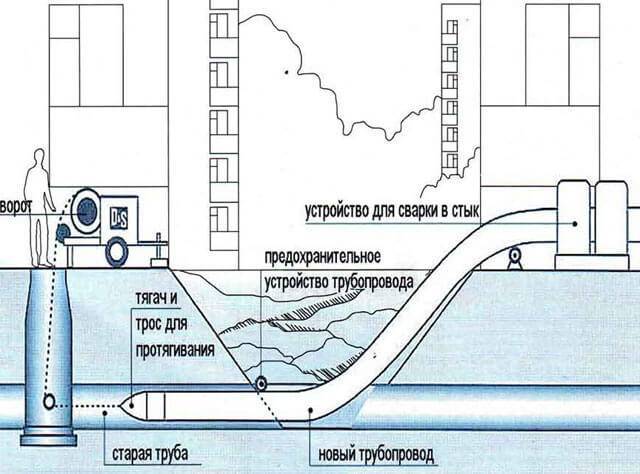

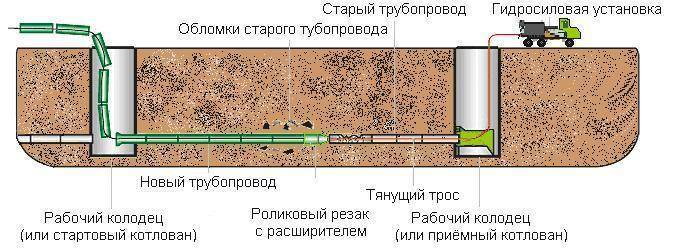

Технология релайнинга

Релайнинг является наиболее экономически выгодным методом в ситуации, когда устаревшую магистраль меняют на современную пластиковую (полиэтилен низкого давления ПНД) чуть меньшего диаметра. Технология производства трубы ПНД позволяет осуществлять ее соединение свариванием, для этого промышленностью выпускается широкий ряд устройств, осуществляющих выравнивающую обработку, нагрев дисковым утюгом и сварку торцов. При проведении работ по протяжке длина ПНД магистрали может достигать 700 метров, в процессе подачи на поверхности производят сваривание труб (10 – 12 м.) специальными подходящими по габаритам дорогостоящими электронными агрегатами.

Довольно часто необходима протяжка по старому стальному трубопроводу полиэтиленовой линии чуть большего радиуса – для этого используют технологии протяжки со специальным ножом-расширителем, которым разрезают трубопровод вдоль. Проводимые работы состоят из следующих этапов:

  1. По краям заменяемого участка выкапывают рабочий и принимающий котлованы нужного размера (зависит от глубины залегания трубопровода и габаритов машин) для размещения инженерной техники.
  2. При помощи специального механизма гидравлических домкратов скручивают металлические штанги и подают их в канал, проталкивая до выхода из линии в приемном котловане.
  3. Подсоединяют к металлической штанге пластиковый трубопровод через крепеж, который находится на специальном наконечнике в виде ножа-расширителя.
  4. Гидравлическая машина производит протяжку в обратном направлении с одновременным продольным разрезанием стальной трубной оболочки. При этом штанги по мере извлечения раскручивают и извлекают из котлована.

Монтаж труб методом прокола

Грунты, в которых используют метод прокола трубопроводов, как правило, являются глинистыми и суглинистыми. Такой способ позволяет проводить трубы с сечением до 600 мм. Расстояние, на которое можно проложить конструкцию с помощью этого варианта, доходит до 60 м. В результате такой проводки почва уплотняется вокруг трубы в круговом направлении. Сила, которая необходима для осуществления прокола, равняется показателю от 150 до 3000 кН. Это усилие производится благодаря специальной технике. Наиболее распространён вариант осуществления прокола с помощью гидравлического домкрата.

В большинстве случаев для уменьшения трения и сопротивления в почве на трубу надевают конусообразный наконечник, основание которого выступает примерно на 2 см по отношению к самой трубе. Если трубопровод имеет небольшое сечение, то тогда применение такого наконечника необязательно. В таком случае прокол обеспечивается самой трубой.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

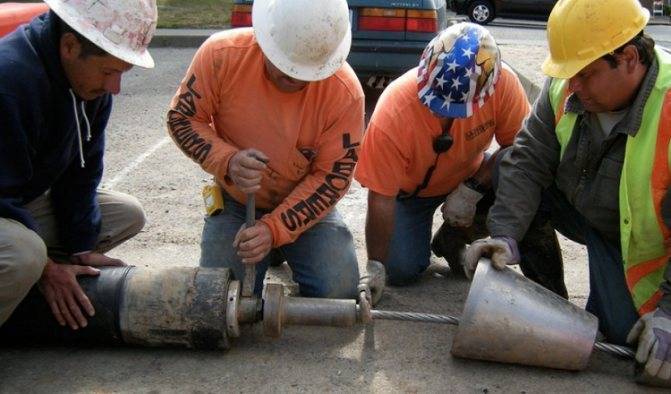

Для прокола грунта на трубу надевается специальный наконечник

Скорость прокола, как правило, колеблется от 4 до 6 м/ч. Она зависит от особенностей почвы и оборудования, которое применяется при этом варианте бестраншейной прокладки. В некоторых случаях для увеличения скорости движения трубы используют вибрацию, которая вместе с усилием домкрата позволяет продвигаться через грунт со скоростью от 20 до 40 м/ч.

Помимо этого, есть ещё один вид прокладки труб проколом, который используют в тех случаях, когда почва легко размывается водными потоками. Этот метод называют гидропроколом. Такая прокладка выполняется с помощью потока воды. Направленный поток разрушает почву и образует колодец, в который помещают коммуникацию.

Категории субъектов персональных данных

5.1. К категориям субъектов персональных данных, чьи персональные данные обрабатываются Оператором относятся:

5.1.1   физические лица, состоящие в трудовых и гражданско-правовых отношениях с Оператором

5.1.2.  физические лица, состоящие в трудовых и гражданско-правовых отношениях с контрагентами Оператора;

5.1.3.  субъекты персональных данных, пользующиеся  формой обратной связи на интернет сайте Оператора – undergroundexpert.info

5.2. По всем категориям субъектов персональных данных, персональные данные обрабатываются Оператором в рамках правоотношений с Оператором, урегулированных действующим законодательством Российской Федерации.

5.3. По всем категориям субъектов персональных данных, персональные данные обрабатываются Оператором с согласия субъектов персональных данных, предоставляемого в письменной форме, а также без такового, если персональные данные сделаны общедоступными субъектом персональных данных, либо при совершении  субъектом конклюдентных действий.

5.4. Оператор обрабатывает следующие персональные данные субъектов персональных данных:

5.4.1. Фамилия, имя, отчество;

5.4.2. Тип, серия и номер документа, удостоверяющего личность;

5.4.3. Дата выдачи документа, удостоверяющего личность, и информация о выдавшем его органе;

5.4.4. Год рождения;

5.4.5. Месяц рождения;

5.4.6. Дата рождения;

5.4.7. Место рождения;

5.4.8. Адрес;

5.4.9. Номер контактного телефона;

5.4.10. Адрес электронной почты;

5.4.11. Идентификационный номер налогоплательщика;

5.4.12. Номер страхового свидетельства государственного пенсионного страхования;

5.4.13. Семейное положение;

5.4.14. Должность.

5.5. Оператором могут обрабатываться иные персональные данные, непосредственно необходимые для выполнения целей обработки персональных данных, в том числе обезличенные статистические данные о посетителях сайта Оператора, содержащиеся в файлах Cookies веб-браузеров посетителей сайта Оператора.

Материалы для изготовления труб

Большинство неполадок трубопроводов возникают из-за неправильного выбора материала труб, несоответствия их прочности фактическим нагрузкам, возникающим в процессе эксплуатации.

У каждого из этих материалов есть свои особенности, обеспечивающие потребительский спрос. Чаще всего в России для устройства водопровода и канализации по-прежнему используют стальные трубы, имеющие самую низкую стоимость. Однако сталь имеет множество недостатков: трубы склонны к коррозии, нуждаются в покраске снаружи, внутреннее сечение быстро зарастает; монтаж требует профессионализма, чтобы избежать протечек.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов
Виды металлических труб: стальные, железные, медные, металлопластиковые.

Медь – это традиционно дорогой, но очень долговечный материал. Она выдерживает любые температуры, не подвержена коррозии и зарастанию просвета трубы. Трудозатраты на монтаж трубопровода окупаются значительным сроком службы, поэтому медь выбирают те, кто предпочитает экономии качество. Из полимерных материалов среди отечественных потребителей наибольшей популярностью начинают пользоваться полипропиленовые трубы благодаря своим отличным эксплуатационным свойствам, надежности и относительно низкой стоимости.

Прокол под дорогой

Прокол под дорогой — это самое выгодное, быстрое и целесообразное решение вашей задачи по прокладке коммуникаций, в основном труб, без рытья траншей! Ведь для проведения работ данным способом достаточно всего лишь 2 небольших приямков, а при способе ГНБ и вовсе не требуется рыть ямы! Благодаря нашим услугам Вы имеете возможность проложить нужные Вам коммуникации, избегая различные препятствия на пути их следования, самыми распространенными из которых являются проезжие части. Наши работы выполняются с помощью профессионального компактного оборудования — установок прокола грунта с управляемой траекторией. Это позволяет нам делать проколы с высокой точностью из небольших приямков, из подвалов домов.

Наши преимущества:

  • Прокладываем канализационные трубы с необходимым уклоном.
  • Заводим трубы в существующий колодец.
  • Возможен занос оборудования на рабочий участок вручную.
  • Установка работает из приямка с размерами 1,8 x 2,3 метров.

Характеристики:

  • Длина одного прокола под дорогой – от 5 до 70 метров.
  • Диаметр трубы – от 32 до 315 мм.
  • Виды трубопроводов — вода, канализация самотечная, канализация напорная, футляпы под газ, футляры для различных кабелей (электрический, телефонный, ВОЛС).
  • Скорость выполнения работ: от 20 до 100 метров в день.

Выгодный вариант

Бестраншейная прокладка необходима в двух случаях: при укладке новой магистрали взамен вышедшей из строя или взамен повреждённого, закупоренного старого трубопровода.

Завести совершенно новую трубу в отработанную старую и протолкнуть её на необходимое расстояние значительно дешевле, чем производить раскопку, демонтаж повреждённой и укладку новой.

Особенно новый способ укладки становится актуальным в городских условиях, где отсутствие манёвра при работах, побочные затраты, связанные с раскопкой водопровода, и большие трудности с транспортными потоками делают проблему просто гигантской.

Бестраншейная прокладка даёт возможность установить магистраль под дорогами, газонами, различными площадками, не разрушая их.

Принцип метода прокола и продавливания

Данной технологией прокладку коммуникаций проводят методом прокалывания и продавливания. Следует сразу отметить, что этими методами бестраншейной подземной прокладки укладывают исключительно новые инженерные трубные коммуникации.

Прокалывание

Метод прокола применяется для трубных линий протяженностью до 60 метров. Такая небольшая длина обусловлена значительными усилиями в 150 – 3000 Кн, которые необходимо технике для прокалывания грунта. В организации прокола задействованы тракторы, бульдозеры, лебедки и гидравлические домкраты. Прокалывание почвы осуществляется трубной конструкцией оборудованной выступающим наконечником в виде конуса с установленными на нем режущих ножей. За счет давления, получаемого от оборудования, наконечник вместе с трубной конструкцией круговыми движениями продвигается вперед. При этом грунт вокруг трубы уплотняется и не обсыпается, а сама конструкция по мере продвижения соединяется сваркой. Таким образом можно прокладывать подземные трубопроводы диаметром до 600 мм. При прокладке трассы инженерных коммуникаций маленького диаметра, прокол осуществляется непосредственно трубой без установки дополнительного наконечника.

В зависимости от категории грунта и технических возможностей оборудования скорость прокалывания грунтов за один час составляет от 4 до 6 метров. Если к круговым движениям трубного элемента приложить вибрационные усилия, то тогда возможно увеличить быстроту прокола до 20 – 40 м/час.

Для грунтов с хорошей водопроницаемостью применяют метод гидропрокола. В этом случае прокладку коммуникаций производят мощным потоком воды направленного действия, который размывает почву и образует тоннель для прокладки трубопроводов.

Продавливание

Как выполняется прокладка труб методом прокола: технические правила и советы специалистовПродавливанием монтируют трубные коммуникации большого диаметра

Принцип метода продавливания аналогичен проколу, только его проводят одной трубой без специальной насадки. В этом случае земляные массы попадают во внутрь трубной полости и находятся там до общего извлечения всей конструкции.

Грунты, для которых рекомендован метод продавливания, должны относится I–IV категории и представлены глиной, суглинкам, супесями или песками.

Инженерный сети, прокладываемые методом продавливанием, могут иметь размеры от 600 до 1720 мм, а предельно допустимая длина участка составляет 100 метров.

Продавливание осуществляется за счет значительных динамических усилий, создаваемых гидравлическими домкратами, которые симметрично устанавливаются по периметру окружности трубы. Работы проводят в следующей последовательности:

  1. Вначале производится отрывка небольшого котлована.
  2. Устанавливается упорная конструкция в виде стены для крепления гидравлических домкратов.
  3. Первые звенья проводящей трубы присоединяют к домкратам, надежно закрепленных на упорных конструкциях. Другой конец трубной конструкции находится в свободном открытом положении.
  4. Гидравлическими домкратами создаются необходимые усилия, приводящие в движение трубный элемент, и он медленно поступательным движением проникает сквозь толщу грунта.

Землю из полости удаляют ручным способом с помощью лопат или сжатым воздухом ударных пневматических приспособлений.

Санация

Суть способа санации трубопровода – бестраншейная замена старых труб на новые.

Различают два основных вида санации.

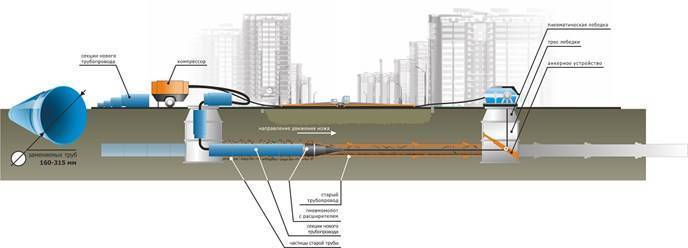

Санация релайнингом

В таком случае современные трубы из высокомолекулярных соединений (полимеров) протягиваются в уже обустроенный трубопровод. Делать это, в свою очередь, можно двумя способами: без разреза старых труб или с таковым.

В первом случае, когда диаметр новых элементов чуть меньше исходных, необходимо перед началом работ провести обследование внутренней поверхности труб, чтобы предотвратить повреждение пластиковых труб находящимися внутри прежних элементов препятствиями или полное торможение работы.

Второй вариант применяется, когда нужна прокладка труб большого диаметра, превышающего прежний или равного ему. Тогда используется статистическое взламывание старой конструкции.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

Порядок проведения работ следующий:

  1. По краям участка, на котором планируется производить работы, роются углубления (размерами около 2×3 м).
  2. Из начального углубления проводятся выдвигающиеся штанги, на рабочих концах которых (в той же яме) фиксируется нож для расширения, посредством вертлюга скреплённый с прокладываемой трубой из ПНД (полиэтилена низкого давления).
  3. В конечном котловане устанавливают на каркасе гидравлические домкраты, с помощью которых осуществляется возвратно-поступательное движение установленных штанг. Для дополнительной надёжности конструкции каркас с домкратами можно установить на бетонную плиту.
  4. Начинают процесс протяжки, длящийся до того момента, когда нож не выйдет полностью в конечный котлован.
  5. Периодически штанги длиной 1,5 м вытаскиваются из траншеи и очищаются от загрязнений.

В итоге старые трубы разрезаются соответствующим ножом, расширяются, и в них проволакивается полимерная труба.

При проведении релайнинга необходимо учитывать несколько рекомендаций:

  • на стадии проектирования процесса следует тщательно подобрать сечение новой прокладываемой трубы ПНД;
  • отрезки новых труб размером 10-12 м свариваются на поверхности и после проводятся в санируемую систему;
  • общая длина сварного участка не должна превышать 0,7 км;

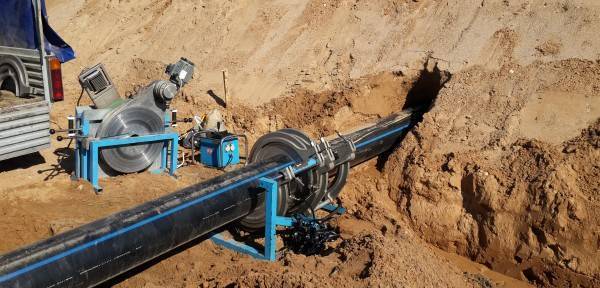

  • при подборе диаметра труб и проведении замеров необходимо учитывать образующийся при сварке бурт, достигающий в некоторых случаях 15 мм.

Реновация

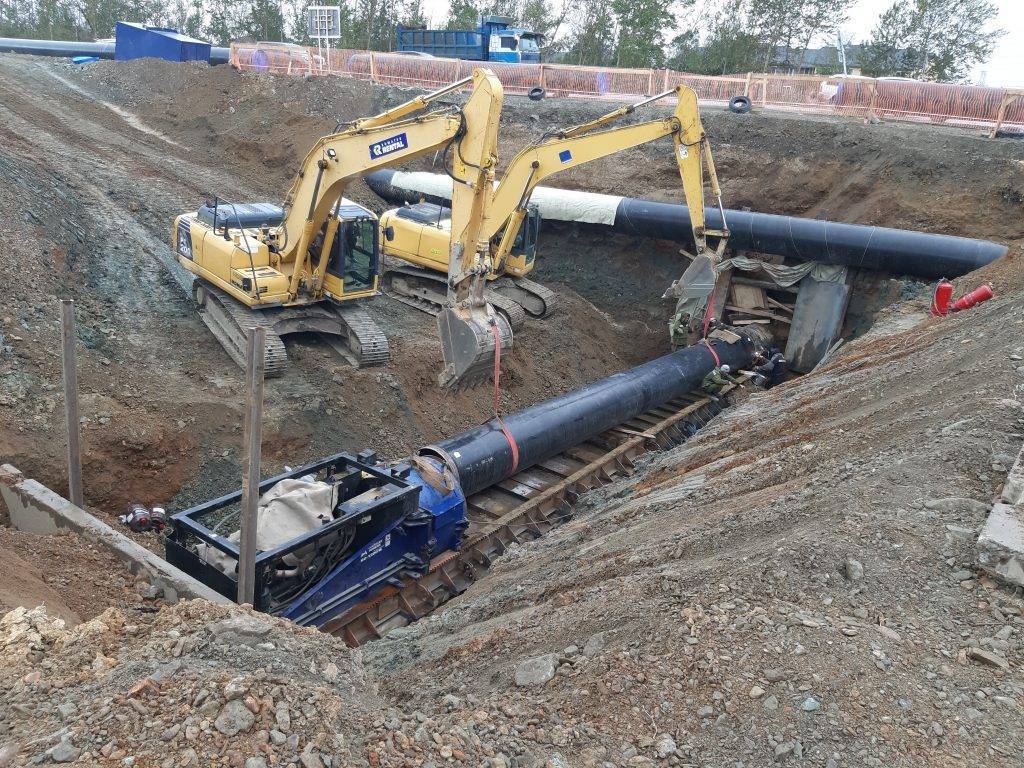

Этот вариант сопровождается полным разрушением старых конструкций с одновременной прокладкой новых труб. Этот метод применяется, когда прежний трубопровод или не удовлетворяет возросшим требованиям к пропускной способности, или слишком обветшал.  Методом реновации можно прокладывать трубы как большего, так и меньшего сечения, чем исходные.

Этот способ также существует в двух вариантах исполнения: заменой старых труб на новые ПНД-трубы, имеющие резьбу, или разрушением трубопровода.

В первом случае возможно осуществлять замену конкретного повреждённого участка трубопровода. Неисправный отрезок трубы разрезают роликовыми ножами, с помощью расширителя увеличивают тоннель, затем вводят новые трубы.

Как выполняется прокладка труб методом прокола: технические правила и советы специалистов

Во втором варианте трубопровод, как при релайнинге, ломается статическим способом.

Преимущества санации:

  • отсутствие необходимости рыть новые тоннели – можно использовать уже обустроенные коммуникационные системы;
  • практически невозможно при проведении работ повредить другие трубопроводы;
  • можно изменять диаметр старых труб на соответствующий современным требованиям;
  • затраты на проведение земельных и восстановительных работ минимальны.

Поэтапное выполнение ГНБ

Процесс бурения требует внимательного отношения, контроля, соблюдения технологических особенностей на каждом этапе.

Подготовительные работы

Перед прокладкой подземных коммуникаций ландшафт и оборудование необходимо подготовить:

  1. Оборудование площадки для буровой машины универсального размера 10х15 м;
  2. При необходимости – подготовка объездного пути для машины;
  3. Установка бурильного оборудования и пилотной штанги непосредственно в месте входа в почву бура;
  4. Фиксация инструмента с помощью анкеров на ровной площадке во избежание смещения или подвижности при ГНБ;
  5. Регулировка инструмента по углу наклона с помощью расширителя, выравнивание головки бура для ровного входа в почву;
  6. Отладка радиосвязи между членами бригады;
  7. В котлованах оборудуется дополнительное отведение для бентонитовой жидкости и грунтовых вод, если их будет слишком много.

На стадии подготовки важно просчитывать местоположение уже существующих трубопроводов, чтобы не повредить их во время земляных работ. При монтаже установок для замеса бетонита и бурения необходимо выдерживать дистанцию между ними, минимальное расстояние составляет 10 м. Перед прокалыванием следует изучить состав почвы, подбирать соответствующий инструмент для успешного прохода головки бура сквозь грунт

Всю локацию проведения работ, где установлены специальные устройства, а также в месте выхода бура, ограждают желтой предупредительной лентой

Перед прокалыванием следует изучить состав почвы, подбирать соответствующий инструмент для успешного прохода головки бура сквозь грунт. Всю локацию проведения работ, где установлены специальные устройства, а также в месте выхода бура, ограждают желтой предупредительной лентой.

Прокладывание трубопровода и других коммуникаций

После проведения подготовительных работ, приступают к ГНБ:

  1. Прокладывается пилотная скважина с сечением 10 см;
  2. Отладка оборудования, регулировка наклона головки бура на 10 – 20° относительно линии горизонта;
  3. Прохождение бура с проверкой траектории через каждые 3 м и корректированием направленности инструмента;
  4. Расширение пилотное скважины: первоначальный инструмент вынимается из прокола, заменяется на расширитель;
  5. Полное проведение расширителя сквозь образовавшийся канал с постоянным корректированием движения.

При ГНБ обязательно использование бурильного раствора. В функции состава входит размягчение почвы для простейшего прохода инструмента сквозь нее.

Важно учитывать возможность осыпания грунта. Для исключения нарушения технологии проведения коммуникации необходимо соединять все части труб между собой надежно, чтобы давление почвы или осыпающиеся фрагменты не нарушили их целостность

Оцените статью
