Что такое точка росы: ее связь со строительством + методика вычислений

Когда внутреннее утепление возможно?

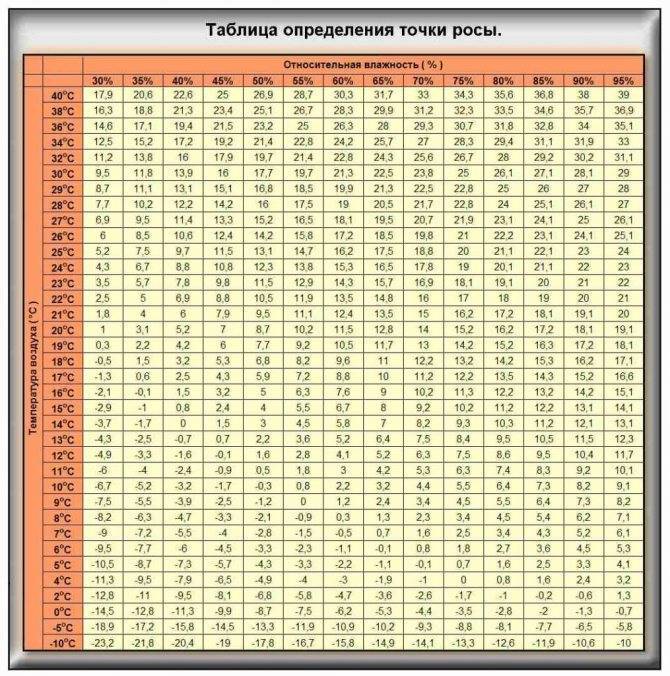

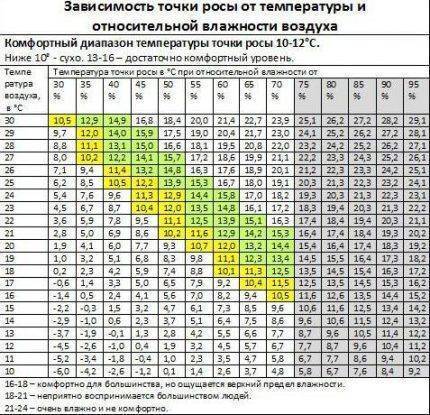

Таблица определения точки росы в зависимости от температуры воздуха и влажности.

Не всегда можно провести утепление изнутри, так как при неправильно выполненных действиях роса будет постоянно выпадать изнутри, приводя все строительные материалы в полную негодность, создавая некомфортный микроклимат внутри. Рассмотрим, когда делать утепление изнутри не рекомендуется, от чего это зависит.

Можно или нельзя утеплять изнутри? Решение этого вопроса во многом зависит от того, что будет происходить с конструкцией после выполнения работ. Если стена весь год остается в сухом состоянии, то работы по ее теплоизоляции изнутри помещения проводить можно, а во многих случаях даже нужно. Но если она постоянно намокает каждую зиму, то проводить теплоизоляцию нельзя категорически. Допускается утепление только в том случае, если конструкция сухая, а ее намокание происходит крайне редко, например, один раз за десять лет

Но и в таком случае работы надо проводить очень осторожно, так как в противном случае такое явление, как точка росы, будет наблюдаться постоянно

Рассмотрим, от чего зависит возникновение точки росы, как узнать, можно или нет утеплять стены дома изнутри.

Как уже говорили, точка росы возникает из-за таких факторов, как:

  • влажность;
  • температура внутри помещения.

Статья по теме: Как заменить арматуру сливного бачка

Влажность в помещении зависит от наличия вентиляции (вытяжки, приточной вентиляции, кондиционеров и пр.) и от режима проживания, временного либо постоянного. На температуру внутри влияет то, насколько качественно был уложен утеплитель, каков уровень теплоизоляции всех остальных конструкций дома, в том числе окон, дверей, крыши.

Отсюда можно сделать вывод, что последствия для внутреннего утепления зависят от:

  • температуры выпадения конденсатной влаги, то есть от точки росы;
  • от положения этой точки до теплоизоляции и после нее.

Как определить, где находится точка росы? Такое значение зависит от многих параметров, среди которых необходимо выделить:

  • толщину, материал изготовления стены;
  • среднюю температуру внутри помещения;
  • среднюю температуру снаружи (влияние оказывает климатическая зона, средние погодные условия в течение года);
  • влажность внутри помещения;
  • уровень влажности на улице, который зависит не только от климата, но и от условий эксплуатации дома.

Соберем все факторы в единое целое

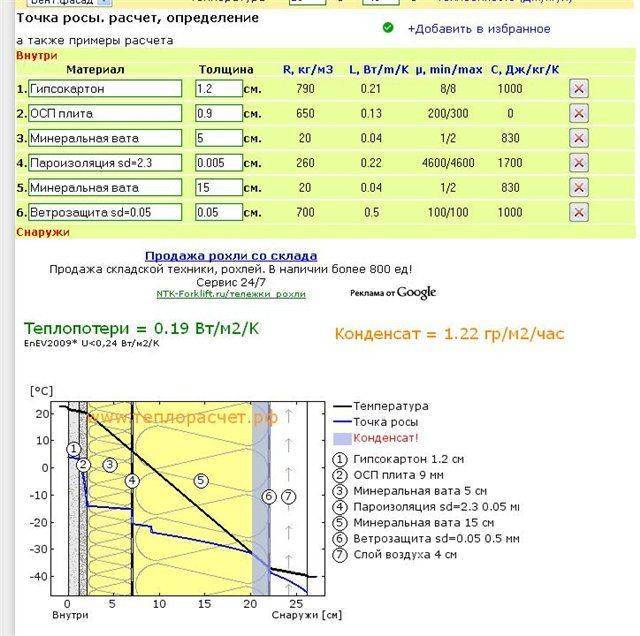

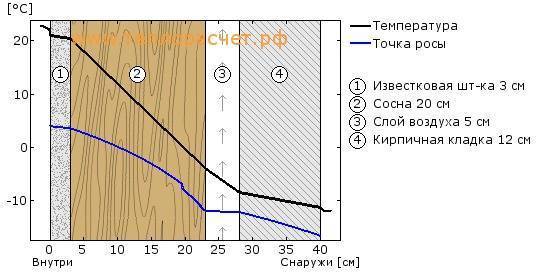

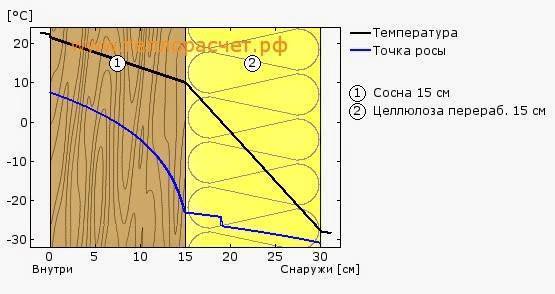

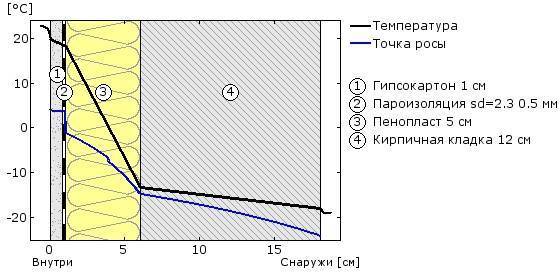

График теплового сопротивления и смещение точки росы при применении утеплителя.

Теперь можем собрать все факторы, которые оказывают влияние на то, где будет располагаться точка росы:

  • режим проживания и эксплуатации дома;
  • наличие вентиляции и ее тип;
  • качество отопительной системы;
  • качество работы при утеплении пенопластом или другим материалом всех конструкций дома, включая крышу, двери, окна;
  • толщина отдельных слоев стены;
  • температура внутри помещения, снаружи;
  • влажность внутри помещения, снаружи;
  • климатическая зона;
  • режим эксплуатации, т.е. что находится снаружи: улица, сад, другое помещение, пристроенный гараж, теплица.

Утепление изнутри возможно, исходя из всех приведенных факторов, в таких случаях:

  • при постоянном проживании в доме;
  • при установке вентиляции согласно всем нормам для конкретного помещения;
  • при нормальной работе отопительной системы;
  • при утеплителе, который уложен для всех конструкций дома, нуждающихся в теплоизоляции;
  • если стенка сухая, имеет необходимую толщину. Согласно нормам, при утеплении пенопластом, минеральной ватой и прочим материалом толщина такого слоя не должна быть больше, чем 50 мм.

Статья по теме: Навес из поликарбоната, пристроенный к дому: монтаж, фото

В остальных случаях выполнять утепление изнутри нельзя. Как показывает практика, в 90% случаев стенки дома можно теплоизолировать только снаружи, так как обеспечить все условия довольно сложно, а часто не совсем осуществимо.

Точка росы при строительстве и утеплении дома

Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы

Данный параметр важно учитывать при строительстве и утеплении стен

Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры

Что такое точка росы для стен?

Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.

Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.

Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.

Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.

На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.

Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.

Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.

Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.

При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.

Как определить точку росы?

На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.

Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.

А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.

Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.

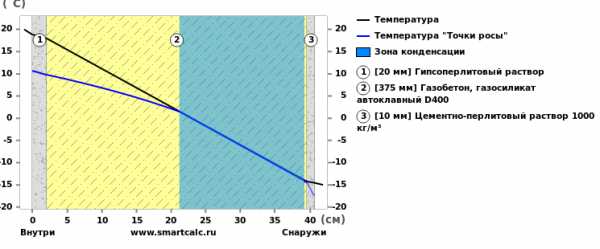

По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.

Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.

Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:

  • температура окружающего воздуха;
  • относительная влажность воздуха;
  • температура в толще стены;
  • паропроницаемость материала возведенных стен.

Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.

Формула для расчета

Вычислить самостоятельно и точно рассчитать точку росы поможет следующая формула:

Эту формулу можно использовать для вычисления относительной влажности по известной точке росы

Как видно из формулы, значение напрямую зависит от величин двух параметров:

  • показателя увлажненности;
  • фактических показаний температуры.

При высокой относительной влажности параметр становится выше и ближе к уровню фактической температуры. Чтобы посчитать эту переменную величину, существует таблица с небольшим шагом параметров. По ней можно найти необходимое значение, измерив относительную влажность и фактическую температуру.

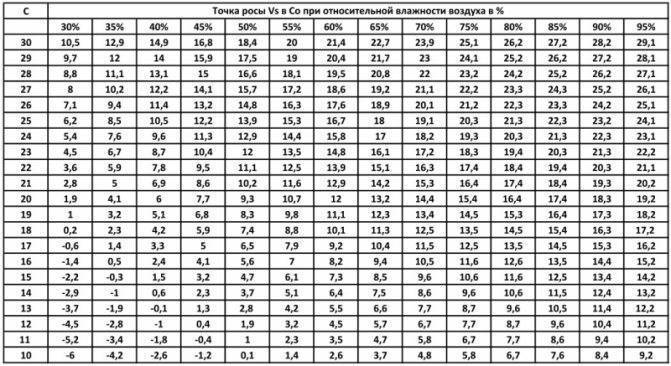

Таблица 1. Определение показателя с помощью соотношения влияющих параметров, от которых зависит точка росы

Из данного видео становится понятно, какой толщины должен быть утеплитель для наиболее комфортных условий:

Точное определение

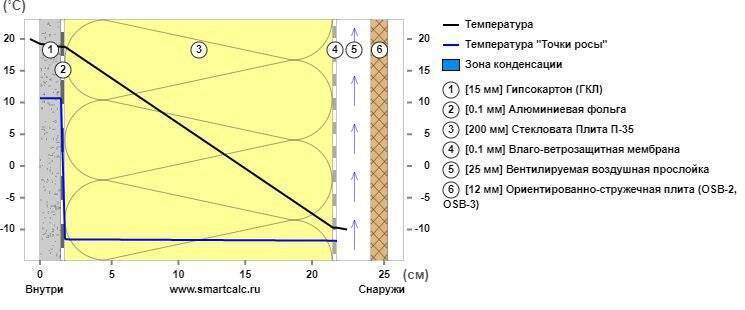

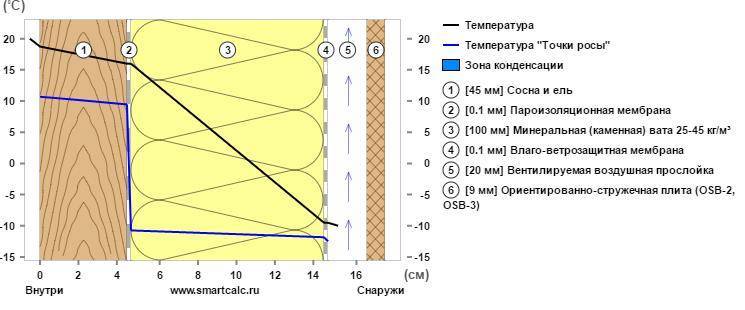

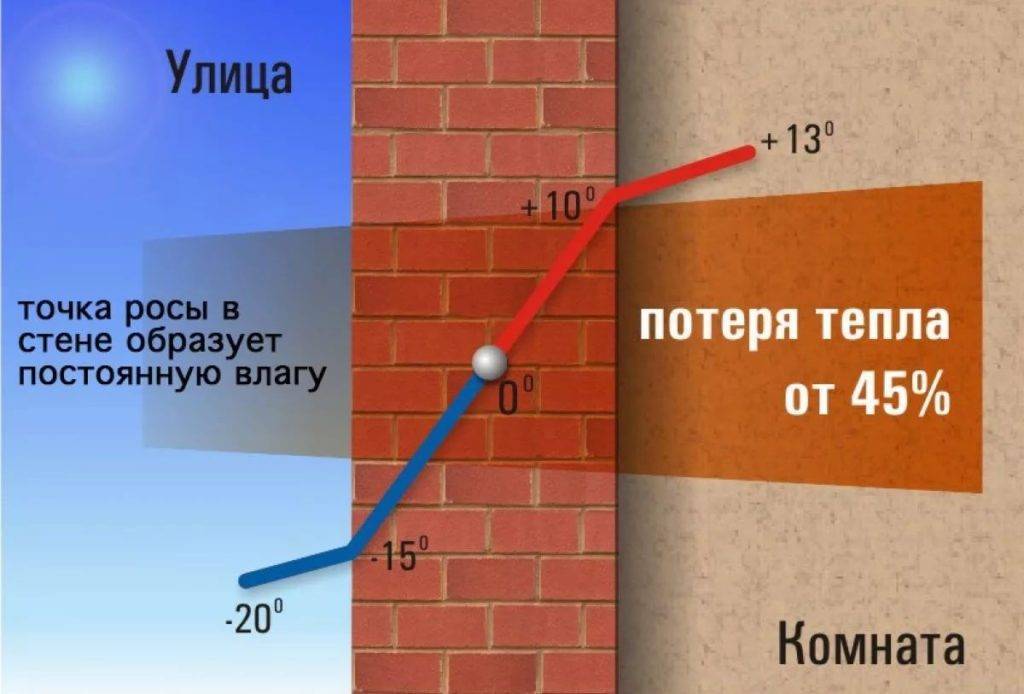

Водяной пар чаще всего конденсируется на самих стенах или внутри их конструкции, если они недостаточно утеплены или построены. Без утеплителя значение будет находиться близко к температуре внутренней части стены, а в некоторых случаях и к стене в середине дома. Когда температура внутри ограждающих сооружений будет иметь величину ниже показателя, то во время похолодания при отрицательной температуре снаружи произойдет выпадение конденсата.

Есть несколько мест, где может находиться показатель на неутепленных конструкциях:

  • внутри конструкции, близко к наружной ее части, стена останется сухой;
  • внутри стены, но близко к внутренней части, стена становится мокрой при температурных перепадах;
  • та сторона стены, которая находится в здании, постоянно будет покрываться конденсатом.

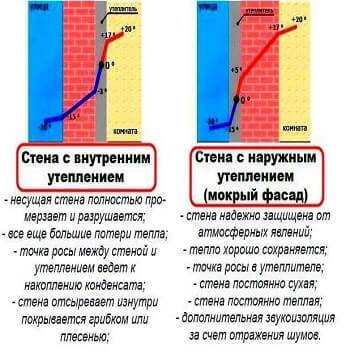

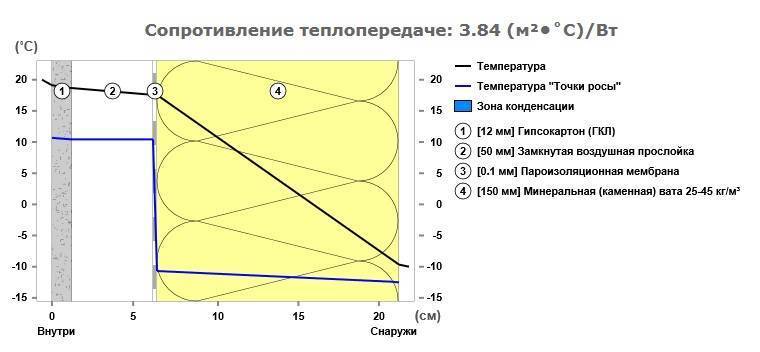

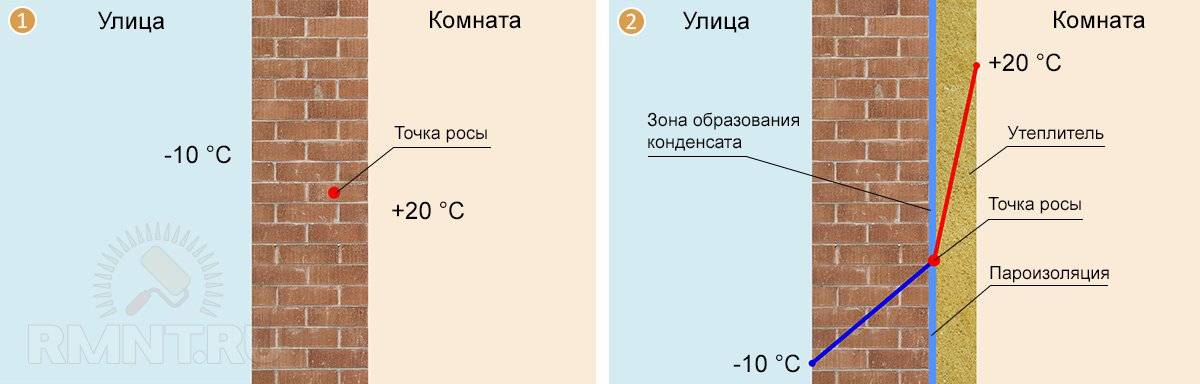

Специалисты не рекомендуют производить утепление помещений изнутри, объясняя это тем, что при применении такого способа теплоизоляции параметр будет находиться под теплоизолирующим слоем в середине помещения. Вследствие этого произойдет большое скопление влаги.

  • конденсат может скапливаться в центре стены и во время холодов сдвигаться в сторону размещения теплоизолирующих компонентов;
  • местом скопления влаги может стать граница ограждающей конструкции и утепляющего слоя, который сыреет и образует плесень в середине комнат;
  • в середине самого теплоизолирующего слоя (он постепенно напитается влагой, начнет плесневеть и гнить изнутри).

Точка росы формируется тремя составляющими: атмосферным давлением, температурой воздуха и его влажностью

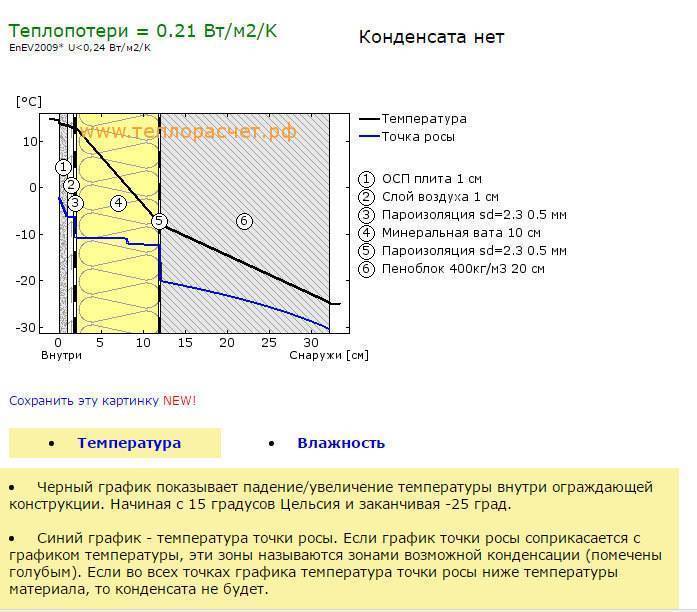

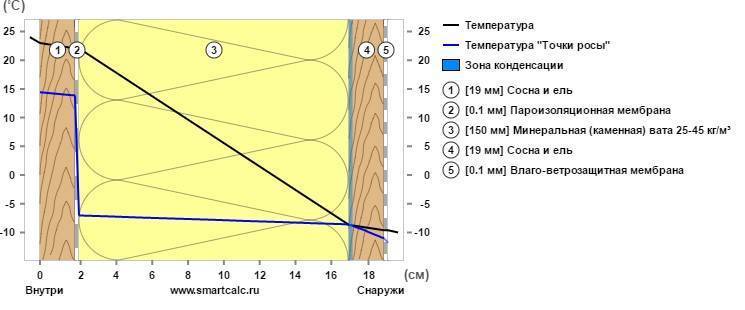

Пенопласт, минеральную вату или другой вид утеплителя необходимо поместить с наружной стороны здания, что позволит разместить значение в утепляющем слое (при таком расположении стены внутри будут оставаться сухими). Для более ясного понимания параметра существуют графики ее размещения на стенах домов с утеплением, а также на зданиях, не имеющих утепляющего слоя. Чтобы самостоятельно произвести такой расчет, можно определить точку росы в стене калькулятором.

Понятие о точке росы

Точка росы – это температура, при которой происходит выпадение или конденсация влаги из воздуха, до этого находящейся в нем в парообразном состоянии. Другими словами, точка росы в строительстве – это граница перехода от пониженной температуры воздуха снаружи ограждающих конструкций к теплой температуре внутренних обогреваемых помещений, где возможно появление влаги, расположение ее зависит от используемых материалов, их толщины и  характеристик, места размещения утепляющего слоя и его свойств.

В нормативном документе СП 23-101-2004 «Проектирование тепловой защиты зданий» и СНиП 23-02 «Тепловая защита зданий» регламентируются условия, касающиеся учета и величины точки росы:

«6.2 В СНиП 23-02 установлены три обязательных взаимно связанных нормируемых показателя по тепловой защите здания, основанные на:

«а» – нормируемых значениях сопротивления теплопередаче для отдельных ограждающих конструкций тепловой защиты здания;

«б» – нормируемых величинах температурного перепада между температурами внутреннего воздуха и на поверхности ограждающей конструкции и температурой на внутренней поверхности ограждающей конструкции выше температуры точки росы;

«в» – нормируемом удельном показателе расхода тепловой энергии на отопление, позволяющем варьировать величинами теплозащитных свойств ограждающих конструкций с учетом выбора систем поддержания нормируемых параметров микроклимата.

Требования СНиП 23-02 будут выполнены, если при проектировании жилых и общественных зданий будут соблюдены требования показателей групп «а» и «б» либо «б» и «в».

Конденсация водяных паров легче всего происходит на какой-то поверхности, однако влага может появляться и внутри толщи конструкций. Применительно к конструкции стен: в том случае, когда точка росы расположена близко или непосредственно на внутренней поверхности, при определенных температурных условиях в холодное время года на поверхностях будет неизбежно выпадать конденсат. Если ограждающие конструкции недостаточно утеплены или сооружены вообще без устройства дополнительного утепляющего слоя, то точка росы всегда будет расположена ближе к внутренним поверхностям помещений.

Появление влаги на поверхностях конструкций чревато неприятными последствиями – это создает благоприятную среду для размножения микроорганизмов, таких как грибок и плесень, споры которых всегда присутствуют в воздухе. Для того чтобы избежать этих негативных явлений, необходимо правильно рассчитать толщину всех элементов, входящих в состав ограждающих конструкций, в том числе рассчитать точку росы.

Согласно указаниям нормативного документа СП 23-101-2004 «Проектирование тепловой защиты зданий»:

«5.2.3 Температура внутренних поверхностей наружных ограждений здания, где имеются теплопроводные включения (диафрагмы, сквозные включения цементно-песчаного раствора или бетона, межпанельные стыки, жесткие соединения и гибкие связи в многослойных панелях, оконные обрамления и т. д.), в углах и на оконных откосах не должна быть ниже, чем температура точки росы воздуха внутри здания…».

Если температура поверхности стены внутри помещений или оконных блоков будет ниже, чем расчетная величина точки росы, то конденсат с большой вероятностью будет появляться в холодное время года, когда температура наружного воздуха понизится до отрицательных значений.

Решение задачи – как найти точку росы, ее физической величины, является одним из критериев обеспечения требуемой защиты зданий от потерь тепла и поддержания нормальных параметров микроклимата в помещениях, согласно с условиями СНиП и санитарно-гигиенических нормативов.

Расчет точки росы

Существует несколько способов определения параметра.

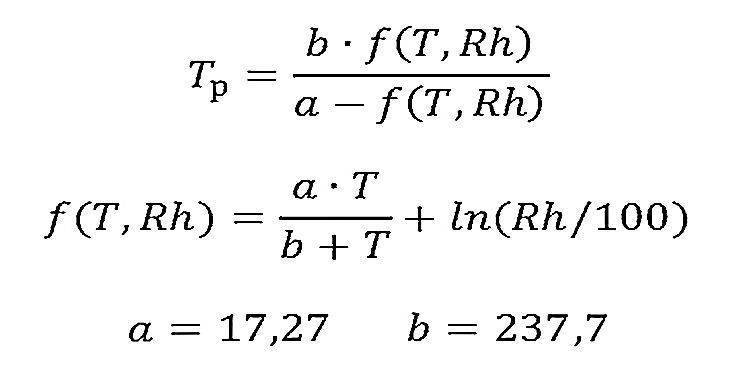

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

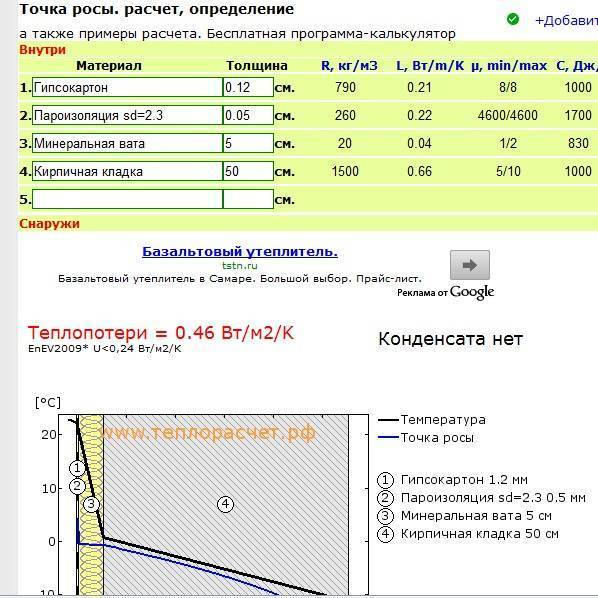

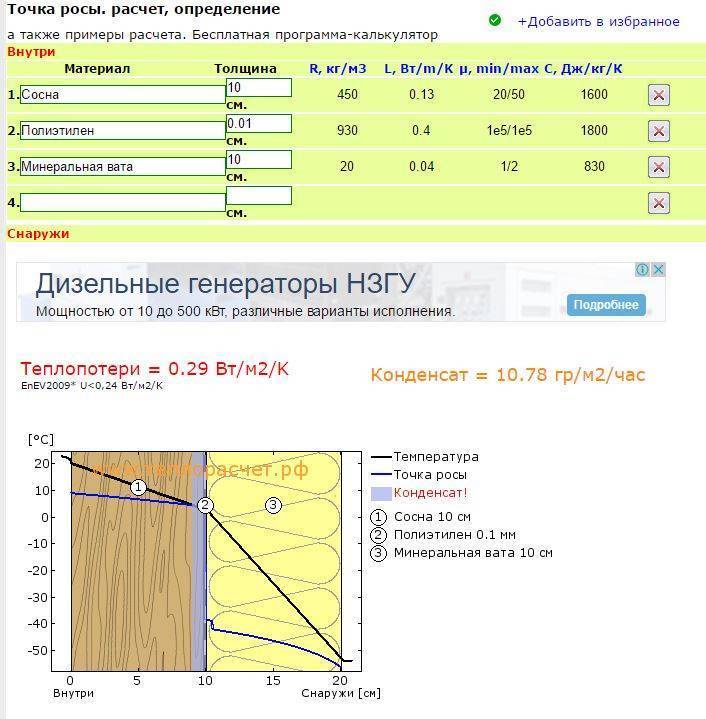

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

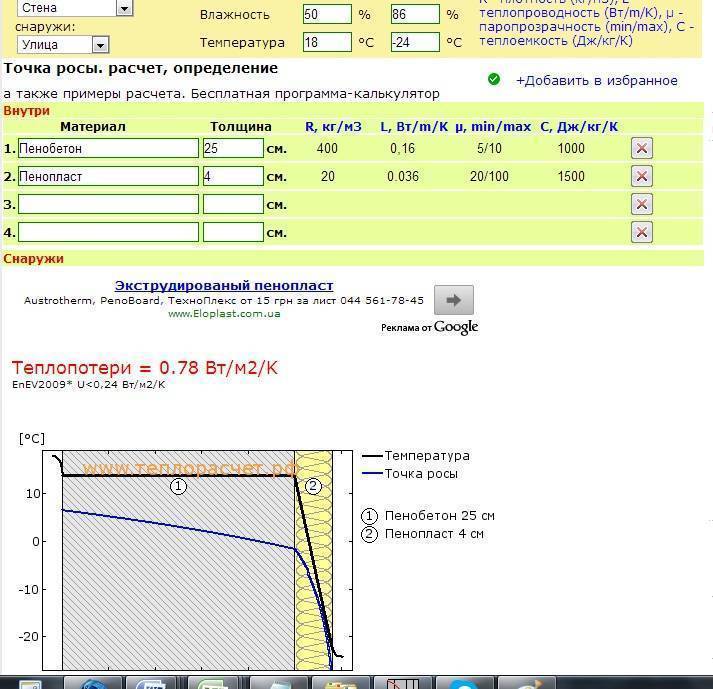

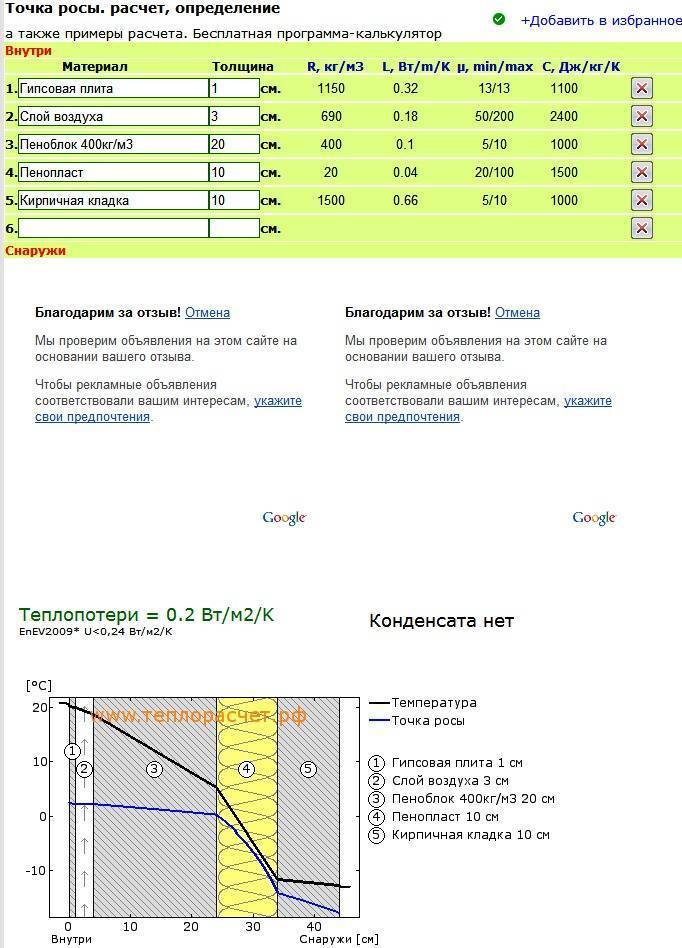

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

  • температуру воздуха;
  • относительную влажность;
  • атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

  1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.

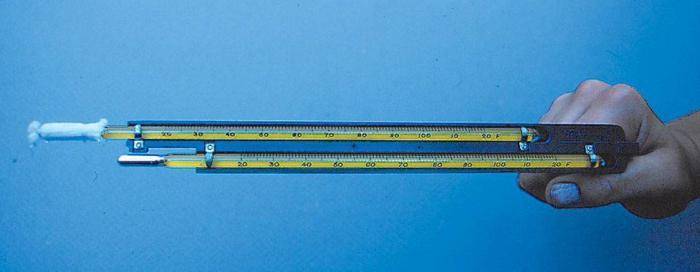

  2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температура
воздуха, °С
Температура насыщения в °С при влажности воздуха (в %)
30% 35% 40% 45% 50% 55% 60% 65% 70% 75% 80% 85% 90% 95%
-10 -23,2 -21,8 -20,4 -19 -17,8 -16,7 -15,8 -14,9 -14,1 -13,3 -12,6 -11,9 -10,6 -10
-5 -18,9 -17,2 -15,8 -14,5 -13,3 -11,9 -10,9 -10,2 -9,3 -8,8 -8,1 -7,7 -6,5 -5,8
-14,5 -12,8 -11,3 -9,9 -8,7 -7,5 -6,2 -5,3 -4,4 -3,5 -2,8 -2 -1,3 -0,7
+2 -12,8 -11 -9,5 -8,1 -6,8 -5,8 -4,7 -3,6 -2,6 -1,7 -1 -0,2 -0,6 1,3
+4 -11,3 -9,5 -7,9 -6,5 -4,9 -4 -3 -1,9 -1 0,8 1,6 2,4 3,2
+5 -10,5 -8,7 -7,3 -5,7 -4,3 -3,3 -2,2 -1,1 -0,1 0,7 1,6 2,5 3,3 4,1
+6 -9,5 -7,7 -6 -4,5 -3,3 -2,3 -1,1 -0,1 0,8 1,8 2,7 3,6 4,5 5,3
+7 -9 -7,2 -5,5 -4 -2,8 -1,5 -0,5 0,7 1,6 2,5 3,4 4,3 5,2 6,1
+8 -8,2 -6,3 -4,7 -3,3 -2,1 -0,9 0,3 1,3 2,3 3,4 4,5 5,4 6,2 7,1
+9 -7,5 -5,5 -3,9 -2,5 -1,2 1,2 2,4 3,4 4,5 5,5 6,4 7,3 8,2
+10 -6,7 -5,2 -3,2 -1,7 -0,3 0,8 2,2 3,2 4,4 5,5 6,4 7,3 8,2 9,1
+11 -6 -4 -2,4 -0,9 0,5 1,8 3 4,2 5,3 6,3 7,4 8,3 9,2 10,1
+12 -4,9 -3,3 -1,6 -0,1 1,6 2,8 4,1 5,2 6,3 7,5 8,6 9,5 10,4 11,7
+13 -4,3 -2,5 -0,7 0,7 2,2 3,6 5,2 6,4 7,5 8,4 9,5 10,5 11,5 12,3
+14 -3,7 -1,7 1,5 3 4,5 5,8 7 8,2 9,3 10,3 11,2 12,1 13,1
+15 -2,9 -1 0,8 2,4 4 5,5 6,7 8 9,2 10,2 11,2 12,2 13,1 14,1
+16 -2,1 -0,1 1,5 3,2 5 6,3 7,6 9 10,2 11,3 12,2 13,2 14,2 15,1
+17 -1,3 0,6 2,5 4,3 5,9 7,2 8,8 10 11,2 12,2 13,5 14,3 15,2 16,6
+18 -0,5 1,5 3,2 5,3 6,8 8,2 9,6 11 12,2 13,2 14,2 15,3 16,2 17,1
+19 0,3 2,2 4,2 6 7,7 9,2 10,5 11,7 13 14,2 15,2 16,3 17,2 18,1
+20 1 3,1 5,2 7 8,7 10,2 11,5 12,8 14 15,2 16,2 17,2 18,1 19,1
+21 1,8 4 6 7,9 9,5 11,1 12,4 13,5 15 16,2 17,2 18,1 19,1 20
+22 2,5 5 6,9 8,8 10,5 11,9 13,5 14,8 16 17 18 19 20 21
+23 3,5 5,7 7,8 9,8 11,5 12,9 14,3 15,7 16,9 18,1 19,1 20 21 22
+24 4,3 6,7 8,8 10,8 12,3 13,8 15,3 16,5 17,8 19 20,1 21,1 22 23
+25 5,2 7,5 9,7 11,5 13,1 14,7 16,2 17,5 18,8 20 21,1 22,1 23 24
+26 6 8,5 10,6 12,4 14,2 15,8 17,2 18,5 19,8 21 22,2 23,1 24,1 25,1
+27 6,9 9,5 11,4 13,3 15,2 16,5 18,1 19,5 20,7 21,9 23,1 24,1 25 26,1
+28 7,7 10,2 12,2 14,2 16 17,5 19 20,5 21,7 22,8 24 25,1 26,1 27
+29 8,7 11,1 13,1 15,1 16,8 18,5 19,9 21,3 22,5 22,8 25 26 27 28
+30 9,5 11,8 13,9 16 17,7 19,7 21,3 22,5 23,8 25 26,1 27,1 28,1 29
+32 11,2 13,8 16 17,9 19,7 21,4 22,8 24,3 25,6 26,7 28 29,2 30,2 31,1
+34 12,5 15,2 17,2 19,2 21,4 22,8 24,2 25,7 27 28,3 29,4 31,1 31,9 33
+36 14,6 17,1 19,4 21,5 23,2 25 26,3 28 29,3 30,7 31,8 32,8 34 35,1
+38 16,3 18,8 21,3 23,4 25,1 26,7 28,3 29,9 31,2 32,3 33,5 34,6 35,7 36,9
+40 17,9 20,6 22,6 25 26,9 28,7 30,3 31,7 33 34,3 35,6 36,8 38 39

Возможность утепления изнутри

Становится понятным, что одинаковых вариантов утепления различных строений не существует, некоторые застройщики практикуют монтаж слоя внутри комнаты. Это является наихудшим вариантом, но в некоторых отдельных случаях такое утепление можно считать оправданным, если:

  • помещение в доме относится к месту постоянного проживания;
  • вентиляция выполняет работу по очищению и рассчитана согласно санитарным и техническим правилам;
  • отопление соответствует нормативам и работает без перебоев;
  • другие конструктивные элементы сооружения утеплены в соответствии с требованиями СНиП;
  • утепляемая стена имеет достаточную толщину и плохо проводит тепло из комнаты наружу, при этом допускается несоответствие сопротивления теплопередаче на треть от нормы.

Если подытожить все сказанное выше, то выводы следуют такие, что чем теплее расчетный климат в регионе строительства и материал стены плотный с достаточной толщиной, то можно делать внутреннее утепление. Но для принятия правильного решения следует учитывать все входные расчетные данные.

При помощи каких приборов она рассчитывается?

Так как же на практике рассчитывается точка росы? Определение данного показателя производят с помощью психрометра – прибора, состоящего из двух спиртовых термометров, который измеряет влажность и температуру воздуха. В наши дни используется в основном в лабораториях.

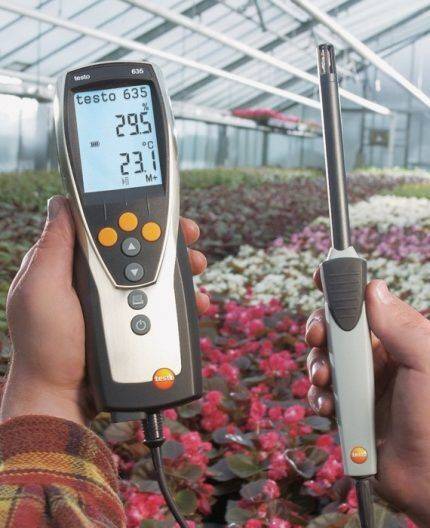

Для обследования зданий используются портативные термогигрометры – электронные приборы, на цифровом табло которых отображаются данные об относительной влажности и температуре воздуха. На некоторых моделях отображается даже точка росы.

Также функцию расчёта точки росы имеют некоторые тепловизоры. При этом на экране отображается термограмма, на которой в режиме реального времени видны поверхности с температурой ниже точки росы.

Что это и зачем её необходимо знать?

Итак, точка росы определение ее такое – это такой показатель температуры, при которой находящийся в воздухе пар превращается в жидкость (росу). Этот показатель всегда зависит от влажности окружающей среды: чем выше влажность, тем выше точка росы, и наоборот, чем ниже влажность воздуха, тем показатель росы ниже температуры окружающего воздуха. При условии, что влажность равна 100% точка росы будут равна температуре окружающей среды.

Для «чайников» для понимания того, что собой представляет данное явление достаточно помнить, что чаще всего температура воздуха снаружи дома у нас в стране ниже, чем внутри, поэтому тёплые внутренние воздушные потоки стремятся проникнуть наружу. Воздух, проходя от внутренней стороны к наружной, охлаждается и превращается в конденсат. Чтобы это произошло в нужном месте необходимо знать значение точки росы.

Если такой процесс происходит в неправильном месте, то стены дома сыреют, на них появляется плесень. Дом буквально становится непригодным для проживания: ухудшается теплопроводность, стенки промерзают, разрушаются.

Точное определение месторасположения места в котором образуется конденсат в стене предотвратит эти неприятности, обеспечив комфортный микроклимат.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Варианты вычисления точки росы

Методика и правила расчёта точки росы регламентированы на законодательном уровне такими документами как СНиП 23-02 Тепловая защита зданий и СП 23-101-2004 Проектирование тепловой защиты зданий.

В СНиП в пункте 6.2 прописаны три нормированных значения по теплозащите, а именно:

  1. Сопротивление теплоотдаче стен и утеплителя.
  2. Величины температур внутри помещения и на поверхности внешней стены.
  3. Показатель приблизительного расхода тепла для отопления с учётом вентиляции.

Нормы считаются выполненными, если соблюдены требования 1 и 2 или 2 и 3.

Для того, чтобы максимально точно определить точку росы некоторые специалисты обращаются в областную метеорологическую службу для получения справки о точном температурном режиме и розе ветров на определённой территории.

Но провести подобные вычисления сможет каждый. Существует несколько способов для определения точки росы.

Способ №1 – использование формул

Для таких расчётов было создано несколько формул. Например, формула для выведения точки росы при t от 0 ˚С до +60 ˚С. Её погрешность составляет ±0,4 ˚С. Для проведения вычислений понадобятся значения температуры в помещении на высоте 50-60 см от пола и влажность воздуха. Затем просто подставьте данные и получите результат.

Это одна из наиболее популярных формул, в которой T температура в градусах Цельсия, Rh относительная влажность в %, Ln натуральный логарифм

Способ №2 – применение готовой таблицы

Специалисты разработали таблицу для моментальных вычислений. Следует учитывать, что в таблице приведены приблизительные данные. В ней указаны температура и влажность, а на их пересечении вы найдёте точку росы.

Узнать число точки росы можно благодаря данным из таблицы, представленной в СП 23-101-2004. Нужно выбрать значение на пересечении температуры и влажности

Способ №3 – измерительные приборы

Сейчас существует несколько видов специальных аппаратов для проведения таких замеров. Например, некоторые модели тепловизоров, кроме ключевых характеристик, могут отображать и локализацию точки росы, и термограмму помещения. Их используют профессиональные строители и специалисты по теплотехнике.

Тепловизор представляет собой профессиональный прибор, при помощи которого можно создать теплограмму помещения. В некоторых моделях есть функция расчёта точки росы

А портативный теплогигрометр поможет узнать не только температуру и влажность в помещении, а и вычислит точку росы.

Психрометр поможет измерить два ключевых показателя в помещении: влажность и температуру воздуха. Прибор состоит из влажного и сухого термометров в одном блоке.

При помощи мобильного теплогигрометра легко узнать влажность и температуру на всех участках стены, крыши в любом помещении

Способ №4 – расчеты по онлайн калькулятору

Сервисов, предоставляющих такие калькуляторы, очень много. При этом такой способ считается одним из наиболее ненадёжных, ведь в качестве результата вы можете получить цифры с потолка или же с большой погрешностью.

Если вы неуверенны в полученных результатах, то доверьтесь профессионалам и обратитесь в специализированную компанию. Они проведут анализ стен и предложат оптимальный вариант.

Оцените статью
