Пошаговая инструкция бурения
Вышеуказанные виды скважин, кроме артезианских и моделей на известь, предполагают бурение с применением различных технологий. Это может быть:
- шнековое бурение с использованием соответствующего бура;
- колонковое бурение с кольцевидным буром;
- ударно-канатное бурение. Используют при этом буровые долота, забивающиеся в почву без вынесения грунта. Землю уплотняют в различные стороны от оси долота. Инструмент забивают треногой с лебедкой ;
- ударно-вращательное бурение. Во время работы грунт вымывается водой. Способ предполагает большие трудозатраты;
- роторное бурение. Применяют передвижные буровые установки. Они могут быть малогабаритными и иметь подвижный гидравлический вращатель.
https://youtube.com/watch?v=LsyyVxKLfNY
Изготовление спирального (винтового) бура
Второе название спирального бура – шнековый. Такой бур для скважины своими руками делается из трубы с толстыми стенками, выполняющей функции вертикальной штанги, твердосплавного режущего инструмента в её нижней части и спиральных витков от низа вдоль штанги. Для изготовления витков используется закалённая сталь.
Чтобы бурить скважину, нужно вращать приспособление. При этом режущая кромка будет прорезать породу, а витки из закалённой стали начнут выталкивать грунт наверх. Тем самым выталкиваемый грунт будет создавать дополнительное давление в направлении бурения. Таким образом, во время работы порода будет накапливаться между витками. Для повышения эффективности бурения бур необходимо периодически вынимать их скважины и очищать витки от накопившегося грунта.
Самый простой вариант такого бура – дисковый. Перед тем как сделать бур для скважины, вам нужно подготовить необходимые материалы:
- трубу с толстыми стенками;
- стальной диск толщиной 0,4-0,6 см (диаметр диска должен быть равен требуемой ширине скважины).
Работу по изготовлению дискового бура ведём в таком порядке:
- Нижнюю часть подготовленной трубы нужно заострить. Иногда вместо этого вваривают заточенный наконечник. Его лучше изготовить из закалённой стали.
- Стальной диск распиливается на две половины. Внешняя сторона половинок ровно затачивается или делается зубчатая острая нарезка.
- Обе половинки металлического диска привариваются к вертикальной штанге. При этом необходимо отступить от заточенного наконечника по 12,5 см. Две части диска привариваются с разных сторон. При этом по отношению к продольной оси они должны быть расположены под углом в 70 градусов. В итоге угол между половинками диска будет равен 40 градусам. Лучше, если вы рассмотрите конструкцию спирального бура на фото в сети. Так вам будет понятней.
- На верхнем конце штанги выполняется резьбовая муфта. Она позволит наращивать длину штанги по мере бурения скважины.
Более сложный для собственноручного выполнения вариант – это винтовой бур. Он изготавливается из полос стали, которые нагреваются и подвергаются скручиванию. Причём шаг соседних витков должен быть равен ширине лопасти.
Финишная сборка
Глубинный бур перед сверлением скважин собирают постепенно, погружаясь глубже в нижележащие слои грунта. Перед дальнейшим бурением мастер проверит, надёжно ли закреплена очередная секция: при случайном отвинчивании достать её (и другие секции, включая бурильную) без специальных приспособлений из уже пробуренной шахты окажется крайне трудно
Разборку бура выполняют в обратном порядке, соблюдая осторожность, чтобы не уронить неразобранную часть на дно канала
Каждая из удлинительных секций (труб) приваривается к своей муфте с одной из сторон последней: это облегчит и упростит сборку, снизит вероятность отвинчивания при глубинном бурении. Перед первым использованием бур отшлифовывают: образовавшиеся неровности, например, после сварки, удаляют в целях снижения травматизма.
Чертежи
Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.
Бур из лопаты
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).
Бур из лопаты
Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.
Бур для мягких грунтов
Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.
Бур для мягких грунтов
На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

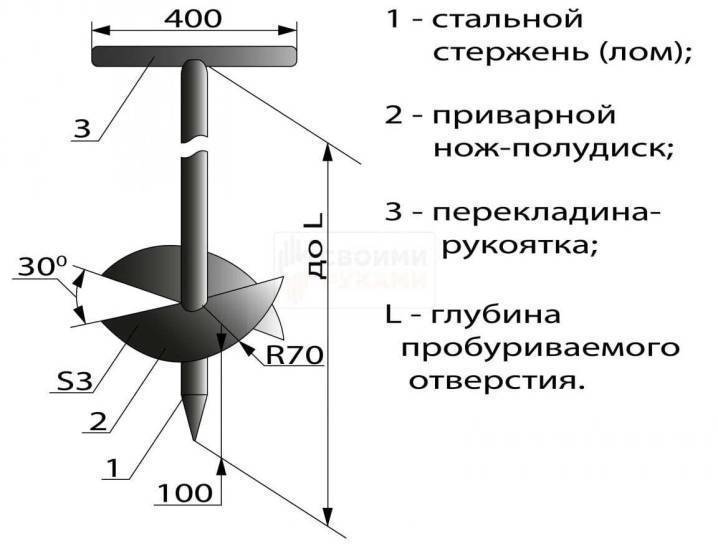

Базовые чертежи шнекового и садового бура
Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.
Шнековый и садовый бур для земли разной плотностиПодробный чертеж в проекциях шнекового бураЧертеж садового бура
Делаем садовый бур
Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Материалы
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.
Пика — один из вариантов наконечника
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
Ножи и способ из крепления
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Модификации
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Особенности ручного бурения
Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.
Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.
Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.
Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:
- Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
- Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
- Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.
Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.
Как сделать своими руками
Предлагаем вам несколько инструкций по изготовлению:
- Спиральный.
- Ложковый.
- Ударный.
Спиральный
Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:
- Трубу заданной длины с толстой стенкой.
- Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.
Процесс сборки выглядит так:
- Нижнюю часть трубы необходимо заострить.
- Прикладываете к ней заостренный наконечник и привариваете его.
- Берете диск от пилы и разрезаете его пополам.
- Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
- Сверху приваривается муфта и соединяется со следующей штангой.
Ложковый
Следует подготовить:
- Трубу с толстыми стенками.
- Сварочный аппарат.
При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.
Ударный
Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.
В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.
Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.
Особенности ручного бурения
Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

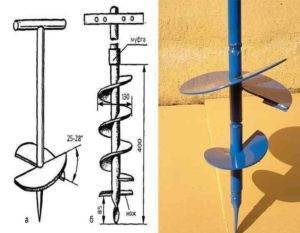

Спиральный бур для ручного бурения
Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.
Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур
От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.
Ложкообразный бур для ручного бурения
Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.
Типы буров
Спиральный тип бура
Для самодельного бура этого типа можно применить стержень в виде цилиндра. Снизу к нему приваривают спираль для резки земли, которую изготавливают из стальной полоски.
Внимание! Спиральным буром можно работать на грунтах твердого и осыпающегося типа
Бур в форме ложки
Конструкция состоит из металлического стержня, на конце имеющий цилиндр нужного диаметра. Снизу в цилиндре имеется прорезь в форме спирали либо продольная. Бур носит название из-за метода захвата почвы. От главного стержня ложку смещают на пятнадцать миллиметров, данная особенность позволяет просверливать в почве отверстие диаметром свыше размера ложки. Увеличенный диаметр шахты нужен, чтобы в скважину вставить обсадную трубу, их диаметр всегда больше сечения бурового устройства. Проводя бурение данным оборудованием сразу вводят в шахту обсадную трубу.
Внимание! Бур ложка применяется на суглинистой почве либо супесях
Бурим скважину приспособлением из ледобура
Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.
Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы
Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.
Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:
- Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
- Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов. Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
- После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
- Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
- В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
- Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
- После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.
Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.
Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины
Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.
Разновидности бура
Для самодельных буровых устройств выбирают два основных вида режущего приспособления. Это спиральный бур и ложковый бур.
Спиральный бур
Спиральный бур имеет второе название — шнековый бур. Представляет собой стержень диаметром 40-60 мм из прочного металла с заостренным концом и двумя ножами из листового металла (дисков распиленных пополам) толщиной 1,5-4 мм, расположенными под углом 20 градусов к оси стержня.
Такой вид бура может в дальнейшем использоваться для земляных садовых и строительных работ небольшой глубины проникновения.
Ложковый бур
Бур ложкового типа или бур-ложка применяется для бурения,более глубоких скважин, чем спиральным буром, глубиной до 15-20 м. Представляет собой металлический цилиндр из толстостенной трубы. Длина цилиндра составляет от 60 до 100 см с вертикальной (иногда спиральной) прорезью. Диаметр трубы равен диаметру скважины и выбирается из соображений размещения в скважине необходимого оборудования. Вырез в цилиндре необходим для удаления грунта с боковых стенок скважины. В нижней части цилиндра приваривается толстое сверло диаметром 16-32 мм или узкая стальная пластина длиной 10-15 см для придания и выдерживания направления бурения. Цилиндр бура располагается на вертикальной штанге со смещением от ее оси на 10-15 мм. Смещение предназначено для того, чтобы диаметр скважины был больше диаметра самого бура. Такой эксцентриситет позволяет продвигать ложковый бур внутри обсадных труб и осуществлять их установку уже в процессе бурения, что, в свою очередь, предохраняет стенки скважины от разрушения.
Конструкции и применение
Есть три основных конструкции земляных буров:
- Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Пример самодельного земляного садового бура
- Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
Шнековый бур отличается навитыми спирально несколькими оборотами спирали
- Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
Откидывающееся лезвие — особенности бура для свай ТИСЭ
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Бур для свай ТИСЭ
В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.
Бур своими руками для свай ТИСЭ — один из вариантов
В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.
На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.
Более сложная конструкция

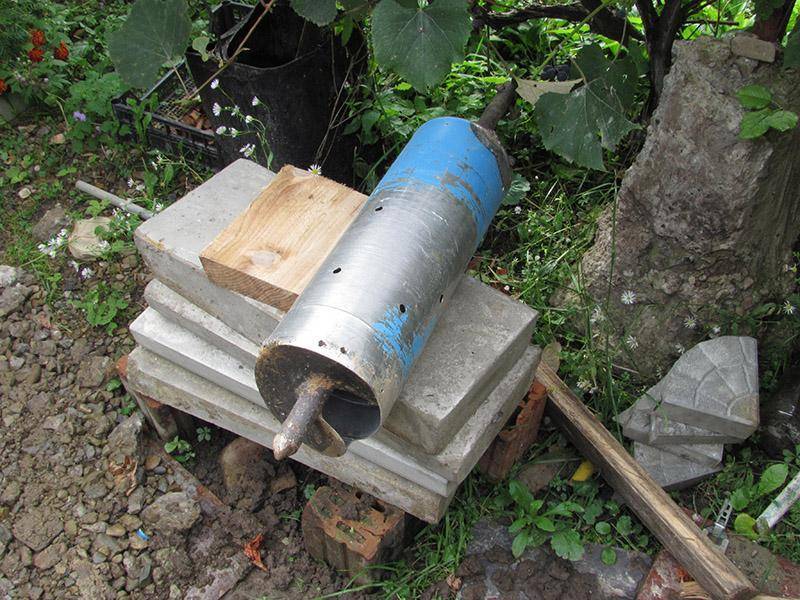

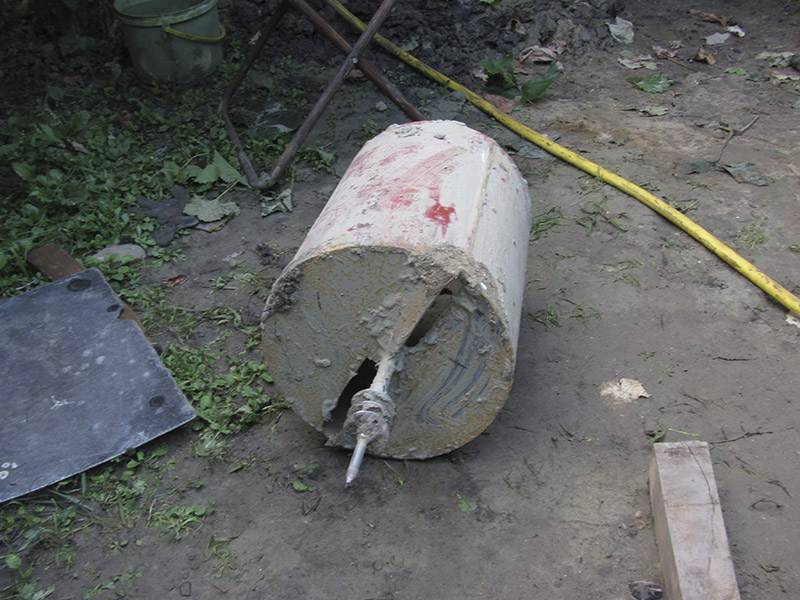

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
Вид снизу
Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
Виды буров для самостоятельного бурения
Буром роют вертикальные отверстия небольшого диаметра. При бурении грунт разрушается в горизонтальном и вертикальном направлении.
Любой буровое приспособление состоит из таких частей:
- нижней несущей трубы;
- насадки;
- рукоятки.
Главную роль играют насадки, расположенные на конце буровой штанги.
По принятой классификации их разделяют на виды:
- вращательные;
- ударные;
- долота.
Инструмент применяется в зависимости от породы почвы и способа бурения.

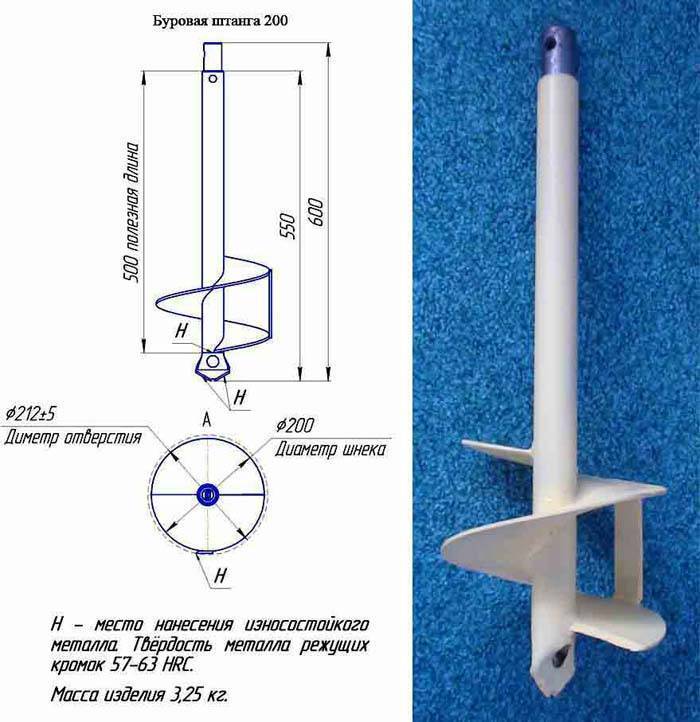

Шнековый
Основу конструкции составляют пластины, приваренные к трубе под углом 30-70°. Снаряд напоминает большое сверло, которое входит в почву резцом, заточенным под конус. Выше него расположена спираль, от размера которой зависит диаметр ствола скважины. Режущие кромки входят в почву, подрезают ее. Грунт накапливается в полости между шнековыми витками, задерживается. При извлечении снаряда его вручную очищают от породы.
Коронковый
Конструкция состоит из трубы и коронки внизу. Снаряд делают из прочной стали с заостренными резцами. Рабочий процесс напоминает вкручивание в грунт перевернутого вверх дном стакана. Полая труба с коронкой на конце по спирали вкручивается в породу. Затем стакан вытаскивают наверх, освобождают от земли. Часто совместно с коронкой используют долото, которым предварительно проходят ствол.
Ударно-канатный
Схема принципа работы ударно-канатным видом.
Это инструмент больших размеров, состоящий из буровой колонны и желонки. Чтобы им воспользоваться, сооружают треногу высотой 2-3 м, наверху устанавливают блок для каната.
Технология несложная:
- снаряд поднимают на канате и сбрасывают с высоты;
- он собственным весом пробивает в земле отверстие;
- почва входит внутрь инструмента, задерживается там;
- бур поднимают, очищают от породы;
- продолжают процесс, пока не достигнут воды.
Ложковый
Пластичные породы легче проходить ложковым буром. Это полуцилиндрический снаряд с 2 кромками. Между ними щель, размер которой зависит от вида почвы — для более сыпучих пород уже. Режущая кромка отогнута, нижняя часть в виде ковшеобразного резца. В другом варианте с одной стороны резец, с другой — поперечный выступ. Между ними приваривают сверло.
Особенность инструмента в том, что резец расположен по оси, а ложка смещена в сторону на 10-15 мм. При бурении снаряд своей режущей кромкой вырабатывает отверстие большего диаметра, чем сам. Это необходимо потому, что в процессе работы сразу устанавливают . Эксцентричная ложка входит в обсадную трубу, вырабатывая ствол по ее диаметру.
Бур спирального вида, или змеевик
Снаряд применяют в плотных глинах и суглинках. Внешне он похож на столярный бурав. Нижняя часть змеевика напоминает ласточкин хвост. При вращении инструмент подобно штопору врезается в грунт, который поднимается вверх и задерживается на лопастях. Сделав не более 2 оборотов, бур приподнимают, чтобы оторвать от основной массы породы. Если этого не делать, поднимать снаряд наверх будет настолько трудно, что можно оборвать штанги.
Зубильное долото
Для бурение скважины долота зубильное.
Зубильным долотом дробят глину, сухие породы, мелкие камни. Чтобы скважина получалась расширенной, долота делают эксцентричными. Изготовляют из стали, поддающейся закалке. Заостренная часть долота имеет различный угол в зависимости от свойств породы.
Относительно мягкие почвы проходят инструментом, заточенным под углом 70-80°. Для валунов и галечника — 110-130°. Долото на высоту 25 мм закаляют.
Также от твердости породы зависит форма инструмента:
- для сравнительно мягких — плоское зубило;
- для более прочных — Z-образное лезвие;
- для самых твердых — крестовое долото.
Самостоятельное изготовление трудное, сварка долго не выдерживает. В производстве применяется штампование, которое можно заменить фрезерованием.
Штанговый
Проходку скважины вращательным или ударным способом можно провести штанговым буром. Делают из газовых труб длиной 1-3 м. Применяют, если требуется строго вертикальное расположение ствола. Вместо каната, как при , пользуются штангами из газовых труб. Их соединяют между собой резьбовыми муфтами. В ряде случаев совмещают вращение с ударами по штанге.
Алмазный
Для проходки особо прочных пород применяют алмазные буры с электрическим или пневматическим приводом. Крепкие скальные породы проходят с высокой скоростью, быстрее в 2 раза, чем долотом.
Как изготовить спиральный бур?
Чтобы самостоятельно изготовить спиральный бур в домашних условиях понадобятся такие инструменты, аппаратура и материалы:
- сварочный агрегат;
- измерительная рулетка;
- болгарка;
- стальной пруток диаметром 25 мм необходимой длины в качестве будущего стержня;
- труба диаметром 25–32 мм;
- стальные диски (можно применить разрезанный пильный диск от циркулярной плиты требуемого размера).
Порядок действий, которого следует придерживаться при самостоятельном изготовлении винтового бура:
- Необходимо распилить диск из стали на два полукруга.
- Обе части бывшего диска нужно хорошо заточить.
- Стальной прут диаметром 25 мм также необходимо заострить с одной стороны.
- От заточки, на расстоянии 20–25 см нужно оставить отметку в виде насечки.
- К отмеченному месту на прутке следует приварить под углом 20 градусов, заготовленные ранее, полукруги из стального диска.
- Суммарный угол между полукруглыми лезвиями должен равняться 40 градусам.
Гипотетически, шнековый бур можно изготовить, применяя для этого стальную спираль. Для этого необходимо достать полосу инструментальной стали, разогреть её до температуры, при которой её можно согнуть в спираль с требуемым шагом и соответствующим диаметром. Далее, спираль закалить, а уже потом приварить к прутку. Однако в домашних условиях выполнить эти действия качественно почти нереально.
