Вертикальные радиаторы отопления: виды + преимущества и недостатки + обзор марок

1. Конструкция может использоваться не только в системах водяного отопления, но и парового, так как способна выдерживать температуру до 130˚С.
2. Чугун способен после нагрева еще долго отдавать тепло. Поэтому их повсеместно применяли в домах старой постройки, где даже в случае отключения отопления на короткое время, комната не успевала остыть.

1. Радиатор требует гораздо больше времени для нагрева до нужной температуры, что в настоящих реалиях связано с лишними потерями энергоносителя. В настоящий момент в новых домах их применяют довольно редко.
2. Производители изменили внешний вид прибора, сделав их более современным, однако это не изменило его технических характеристик радикально. Как и ранее, одна стандартная секция рассчитана на 1-1,2 м2 комнаты.

Алюминиевые

Появились как реальная альтернатива чугунным радиаторам отопления.

1. Оборудование существенно легче по весу, батарею из 10 секций без труда можно поднять на любой этаж своими руками, без помощника.
2. Теплоемкость радиатора уступает чугунному. Зато они быстро нагреваются до нужной температуры и примерно в 2 раза мощнее отдают тепло.
3. Обладают эстетичным и аккуратным внешним видом, что дает им отлично вписываться в современный интерьер.
4. Расход топлива серьезно экономится, благодаря быстрому нагреву секции.
5. Самостоятельная установка не составит труда, за счет небольшого веса отопительного прибора.

Биметаллические

Внешний вид прибора напоминает предыдущий вариант. Отличаются они конструктивно – снаружи радиатора алюминий, внутри — нержавеющая сталь, которые спаяны между собой.

Это дает возможность существенно увеличить их прочность. К тому же теплопроводность данных батарей выше, чем у алюминиевых.

Следует также отметить, что эти обогревательные приборы не так прихотливы к качеству теплоносителя, поэтому их можно устанавливать не только в системах индивидуального отопления, но и центрального. Соответственно и цена устройств выше. При расчете приборов, обычно учитывают, что одна секция способна обогревать 1,4 м2 при стандартной высоте потолков.

Вес радиатора небольшой и сравнимый с алюминиевым. Инструкция по установке также не отличается. Устройства практически идентичны в своем исполнении.

Основные типы вертикальных радиаторов

При всём разнообразии ассортимента выпускается всего три основных типа радиаторов, которые, в свою очередь, отличаются многочисленными дизайнами, тепловой мощностью и размерами.

Секционные

Представляют собой сборные конструкции. При необходимости часть секций можно добавлять, удалять или заменять. Внутри каждой из них имеется вертикальный канал для циркуляции теплоносителя, а снаружи – стальная пластина для повышения теплообменной площади. Они аккуратные, подходят для многих стилей, имеют сравнительно небольшую массу, высотой бывают до двух метров, недорогие. Однако подходят только для использования в автономных системах отопления при стабильном давлении и регулируемых температурах.

Стандартные секционные параметры для вертикальных радиаторов отопления

Панельные

Состоят из аккуратных тонких панелей, которые изготавливаются из двух штампованных листов металла. При их соединении образуются внутренние вертикальные каналы, по которым циркулируют теплоносители. Бывают разных конструкций: от 1 до 3 соединённых панелей. Большинство моделей оснащены конвекторами (тонкими металлическими пластинами в виде гофры) для обеспечения дополнительной теплоотдачи, которых бывает от одной до трёх в одном радиаторе. Выпускаются и без конвекторов.

Панельные радиаторы

Трубчатые

Состоят из неразборных секций-труб, соединённых методом сварки внизу и вверху с коллекторами. Эти вертикальные радиаторы самые распространённые. Выпускаются с разным количеством секций, бывают самых причудливых форм (трубками не только круглыми, но и с квадратным сечением, с волнистыми изгибами, пересекающимися и др.).

Трубчатые радиаторы Arbonia 350 мм высотой

Эти конструкции самые надёжные, устойчивы к перепадам давления, безопасны из-за отсутствия острых углов. Но обладают невысокой теплоотдачей, поэтому требуется постоянная поддержка теплоносителей, что снижает экономию. Сварочные швы уязвимы при резких перепадах давления.

Сферы и особенности применения, эффективность

Модель SOLIRA 2020/4 №12 высотой 200 мм и глубиной 70 мм.

Узкие батареи стали альтернативой для обычных батарей в условиях изменившихся стандартов строительства. Они идеально подходят к панорамным и витражным окнам. Кроме того, в ванные комнаты, туалетные помещения, балконы габаритные батареи не всегда вписываются. При своих миниатюрных размерах низкие батареи практически не уступают стандартным аналогам по эффективности, если установка выполнена без нарушения технологий.

Низкие горизонтальные конструкции находят применение в узких комнатах, где имеются низкие стены, перегородки или панорамные окна. Они также незаменимы для небольших лоджий и балконов, так как не занимают много места. В длинных комнатах и коридорах тоже устанавливают узкие горизонтальные батареи.

Актуальность для автономного отопления

Первые проблемы могут возникнуть еще на стадии подключения батарей. Это связано с месторасположением патрубков и самой конструкции нагревательного прибора. Практически все модели рассчитаны для монтажа в горизонтальную систему. Поэтому специалисты рекомендуют устанавливать специальные вертикальные настенные радиаторы отопления.

Однако при этом следует учитывать особенности их функционирования. Чем ниже расположена батарея, тем эффективнее она будет работать. Холодный воздух имеет большую массу чем теплый, поэтому он концентрируется у пола. Задача батареи – нагреть его. Поэтому она должна располагаться как можно ниже. Узкие вертикальные радиаторы отопления конструктивно не могут полностью выполнять эту задачу.

Но это не единственный недостаток, характерный для вертикальной разводки системы отопления. Его можно решить немного увеличив длину подводящих патрубков радиатора. Если же придерживаться канонов схемы – возникнет еще одна проблема. Она заключается в привязке вертикальных трубчатых радиаторов отопления к месту расположения тепловых стояков. Для комнат с небольшой квадратурой это несущественно. Однако, если помещение имеет площадь от 40 м2 и более и при этом 2 наружные стены, – необходимо будет устанавливать несколько тепловых стояков.

Подведя итоги можно выделить следующие условия, когда установка вертикальной однотрубной системы отопления имеет смысл:

• Относительно большое количество этажей. Обычно от 5-ти и более;
• Относительно небольшая площадь комнат;
• Хорошая теплоизоляция и равномерное распределение тепла по всему помещению.

Увы, но для большинства частных домов коттеджей эти характеристики несвойственны. Именно поэтому предпочитают устанавливать горизонтальную систему отопления как один из оптимальных способов поддержания комфортной температуры.

Радиатор — вертикальный или горизонтальный?

Важным аспектом при покупке нового радиатора является концепция использования пространства. Горизонтальные радиаторы определенно подходят для низких длинных поверхностей стен, например, под окнами. Они также могут быть легко установлены таким образом, чтобы создать пространство над ними для картин или других элементов дизайна интерьера.

Горизонтально расположенные широкие радиаторы можно разместить рядом с лестницей или под окнами, что позволит сэкономить место в комнате. Горизонтальные обогреватели доступны в огромном разнообразии, отвечая требованиям разных стилей. Они могут не только стать украшением интерьера дома, но и способствовать его оптическому разнообразию. Например, когда устанавливаем трубчатый радиатор вместо обычного панельного радиатора, горизонтально идущие трубопроводы создают впечатление большего пространства, чем оно есть на самом деле.

Особенности вертикальной системы обогрева

Вертикальная разводка системы отопления применяется как в автономных, так и в централизованных сетях обогрева. По способу транспортировки рабочей среды по трубопроводу она может быть с естественной или принудительной циркуляцией. В первом случае перемещение теплоносителя осуществляется за счет разницы в плотности. В малоэтажных домах с автономной сетью обогрева с принудительной циркуляцией движение рабочей среды происходит благодаря насосу, а при наличии централизованных коммуникаций — из-за перепадов давления.

По варианту подачи теплоносителя различают следующие вертикальные системы отопления:

• с верхней разводкой. Прокладка трубопровода для таких сетей осуществляется на чердаке или под потолком;
• с нижней разводкой. Монтаж магистралей для транспортировки рабочей среды выполняется через подвал или в стяжке пола.

По сравнению с горизонтальной системой отопления вертикальная сеть обогрева не склонна к образованию воздушных пробок и позволяет контролировать температурный режим батарей. ТМ Ogint предлагает большой выбор термостатических клапанов и термостатических элементов, с помощью которых можно установить и поддерживать в помещении комфортный микроклимат.

В зависимости от нюансов конструкции вертикальная сеть обогрева бывает однотрубной или двухтрубной. При выборе определенного типа системы учитывают количество этажей здания и необходимость установки индивидуальных приборов учета тепла.

Знакомство с вертикальными радиаторами

Все мы привыкли видеть у себя дома или у других именно горизонтальные батареи. Некоторые даже и не знали о существовании вертикальной батареи. Но, такая действительно есть

Важно понять, что, по сути, все радиаторы являются вертикальными, но мы говорим не о расположении секций, а о конструкции в общем. Вот именно конструкция радиатора может быть горизонтальной или вертикальной

Это четко видно на следующем фото.

Как видно, второй вариант отличается от первого своей конструкцией, хотя секции как в первом случае, так и во втором размещены в вертикальном порядке. Поэтому говоря о вертикальных батареях, мы будем подразумевать именно такой вариант. В целом, он работает по тому же принципу, что и обычный радиатор. Только вот используется он для разных целей.

Плюсы электрических отопительных конвекторов

Радиатор электрический не сушит воздух и не сжигает кислород в помещении, которое отапливает, поэтому многие потребители и предпочитают выбирать такой вариант отопления. Сам корпус не подвержен коррозии, что продляет рабочее состояние устройства.

Автоматические приборы контроля присутствующие в более дорогих моделях батарей обеспечивают их самостоятельную работу по регулярной поддержке тепла в помещении. Управлять такими отопительными устройствами очень просто. Это можно сделать удалённо с пульта управления, если присутствует такая функция в выбранном оборудовании или на панели батареи. Как правило, такие радиаторы способны поддерживать четыре режима отопления.

Встроенный термостат позволяет экономить электричество, контролируя температуру тем самым цена, потраченная на электричество, будет меньше. Сам корпус обогревательной настенной батареи не перегревается с помощью автоматических регуляторов контроля, поэтому можно ставить и присоединять к любым поверхностям не опасаясь их расплавления. Поэтому и обжечься об такой прибор тоже невозможно. Электрические настенные отопительные конвекторы могут нагреваться в диапазоне от сорока пяти до шестидесяти пяти градусов.

При включении отопительных конвекторов помещение нагревается очень быстро и при этом не возникает сквозняков. Быстрый нагрев необходим в нежилых помещениях, в которых редко бывают люди, и нет постоянного отопления, например, на дачах, в кладовых помещениях. Воздух, который нагревается под воздействием радиатора, не приобретает неприятных запахов. Работа оборудования происходит бесшумно благодаря отсутствию функции принудительной вентиляции, что является большим преимуществом для спальных и детских комнат.

ТЭН играет одну из ключевых ролей в сроке службы электрических отопительных радиаторов. Если процесс изготовления не был нарушен и были соблюдены все необходимые условия при производстве, нагревательные элементы могут прослужить не меньше пятнадцати лет. Поэтому и ведущие производители дают на свой товар не меньше двух лет гарантии.

С помощью электрического отопления настенных батарей можно в кратчайшие сроки обеспечить тепло в помещениях, где нет газа. Такие настенные батареи могут отапливать подобные помещения как дача, гараж, чердак, где не предусмотрено центральное отопление. Так же такие батареи используют, как дополнительный подогрев, если батареи центрального отопления не дают желаемого результата. Главное, чтобы в помещении было нужное для отопительного оборудования напряжение в электросети, а в остальном можно положиться на надёжное и испытанное устройство как настенная электрическая батарея отопления.

Теплый микроклимат в помещении, независимо от погоды, помогает создавать комфорт и уют этого самого помещения. Производители побеспокоились, дабы погода за окном либо сбои центральной системы отопления никоим образом не смогли испортить теплую домашнюю атмосферу. С этой целью были разработаны настенные электрические радиаторы. Это относительно новый вид обогревателей, поэтому можно рассмотреть фото настенных радиаторов отопления и оценить их технические характеристики.

Производители вертикальных радиаторов

Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию. Наиболее известными производителями вертикальных радиаторов являются:

• Arbonia;
• Betatherm;
• Jaga;
• Caleido;
• Enix;
• Korado;
• Fondital;
• Global;
• Е.С.А.

Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.

Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.

Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.

Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.

Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.

Галерея изображений Фото из

Концерн Jaga использует при изготовлении некоторых моделей радиаторов технологию 3-d печати

Мощные широкие радиаторы прекрасно вписываются в деловой стиль офисных помещений

Модель радиатора имеет зеркальную поверхность и крючки для навешивания вещей

Красочные вертикальные радиаторы подойдут для детской комнаты или гостиной, обустроенной в ярких тонах

Простые трубные вертикальные радиаторы не имеют вычурного дизайна, поэтому подойдут для комнат в стиле Hi-Tech

Панельные радиаторы производителя Korado, окрашенные в разные цвета, сделают квартиру веселой и уютной

Вертикальные радиаторы с подсветкой станут удобным вариантом ночника, особенно в детской комнате

Вертикальный радиатор компании Global

Секция отопления вертикального типа фирмы Jaga

Вертикальный радиатор компании Betatherm

Вертикальная батарея фирмы Arbonia

Секция отопления вертикального типа фирмы Caleido

Вертикальная батарея фирмы Fondital

Декоративный радиатор компании Korado

Декоративный радиатор компании Enix

Чешский производитель Korado стремиться к минимализму и предлагает клиентам недорогие панельные и секционные радиаторы. На выбор предлагается гамма из 21 цвета.

Многие турецкие радиаторы фирмы «Е.С.А.» производятся с зеркалом на передней панели и покрытием, обладающим антикоррозийными свойствами. Батареи изготавливаются на немецком оборудовании и имеют привлекательные цены.

Существуют несколько десятков других производителей вертикальных радиаторов, но они имеют ограниченный ассортимент или цену, не соответствующую уровню качества.

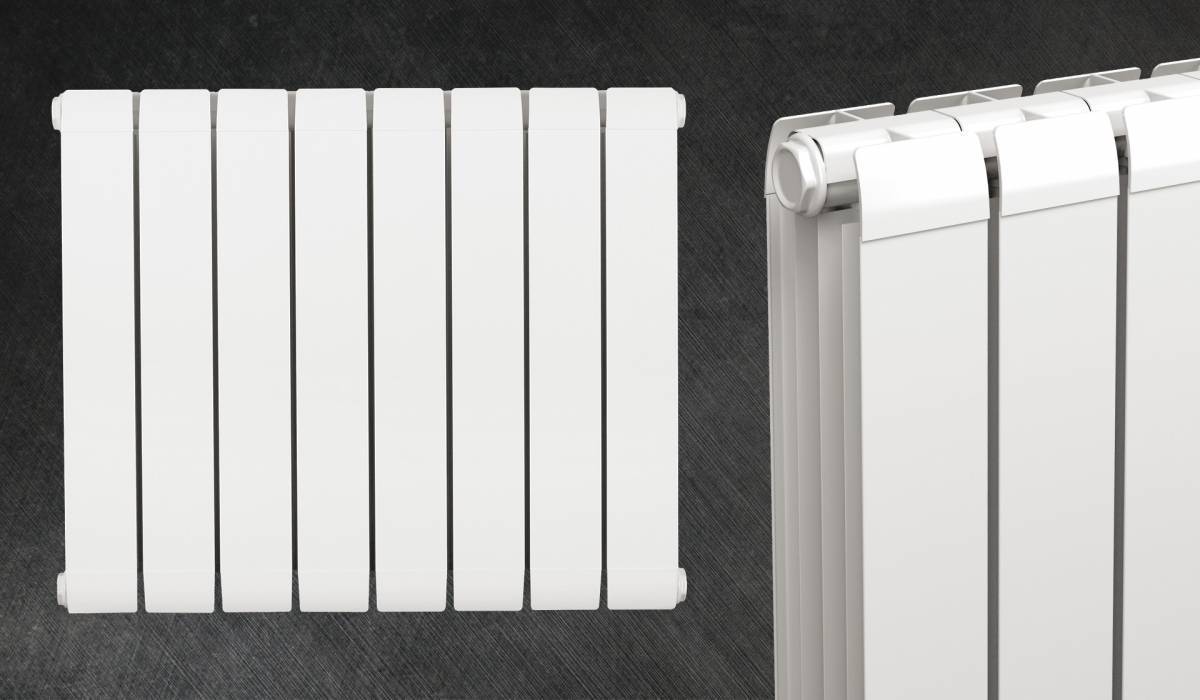

Алюминиевые радиаторы отопления

К этой группе рассматриваемого изделия относятся несколько разновидностей радиаторов отопления. И, несмотря на то, что они выполнены из одинакового исходного материала, качественные характеристики будут различаться.

Экструзионные радиаторы

Этот способ изготовления радиаторов отопления считается более дешевым – части батареи, расположенные вертикально, выдавливаются на экструдере. Сам коллектор изготавливают из силумина. Главная особенность экструзионных батарей – уже готовое цельное изделие невозможно изменить, то есть добавлять или убирать секции не получится.

Преимущества экструзионных батарей:

• отличная теплоотдача – пожалуй, самая высокая среди существующих радиаторов отопления из алюминия;
• вес рассматриваемых батарей маленький – монтаж можно осуществить самостоятельно, без привлечения помощников;
• имеется возможность оснащения экструзионных батарей терморегулятором;
• привлекательный дизайн – такие радиаторы отопления отлично впишутся в любой стиль интерьера.

Недостатки экструзионных батарей:

• небольшой срок эксплуатации;
• алюминий подвергается коррозийным процессам;
• если произойдет гидроудар или будет скачок давления теплоносителя, то экструзионные батареи просто «разорвет».

Литиево-бромидные  радиаторы

Изготавливается такой тип радиаторов отопления методом литья под большим давлением, отличительными характеристиками их являются очень прочные стенки изделия и широкие каналы для теплоносителя (например, горячей воды).

Преимущества литиевых радиаторов:

• имеют легкий вес;
• при желании можно добавлять или снимать секции;
• экономичны, быстро нагревают помещение.

Недостатки литиевых радиаторов:

• необходимо внимательно выбирать теплоноситель – радиаторы подвержены коррозийному разрушению;
• между секциями возможно появление протечек;
• невозможность противостоять гидроударам;
• срок службы небольшой – около 15 лет.

Какие радиаторы выбрать для деревянного дома

Отопление деревянного дома (речь идет прежде всего о срубах), действительно, имеет свои особенности, так как теплопроводность дерева невысокая и зависит от его породы. Вдобавок необходимо обеспечить максимальную пожаробезопасность. Но в целом, вопрос обеспечения тепла, как и безопасности упирается прежде всего в правильный монтаж системы обогрева, выбор котла и количество радиаторов. Каких либо ограничений по типу радиаторов здесь нет: стальные, чугунные, биметаллические, алюминиевые – все они могут применяться в деревянном срубе.

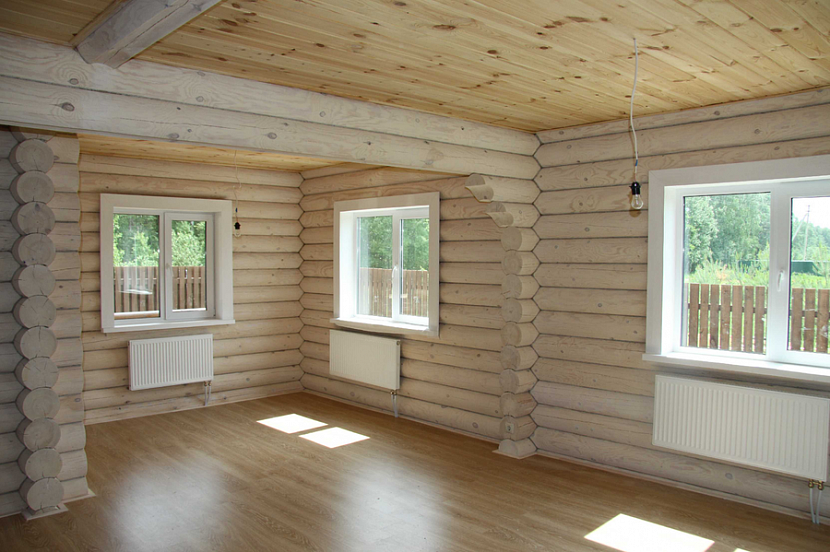

Для деревянного дома подойдут любые виды радиаторовИсточник pinterest.com

Особенности конструкции

Настенные приборы для обогрева помещения состоят из металлического корпуса, внутри которого помещены нагревательные элементы, управляемые термостатом (электронного или механического типа). Процесс нагрева осуществляет ТЭН, состоящий из проводника с высоким электрическим сопротивлением.

Для безопасной и эффективной работы нагревателя его помещают в кожух из термостойкой керамики. Элемент нагрева герметично закупоривается в алюминиевый или стальной корпус радиатора, которому придают эргономичную форму. Это может быть крыловидная конфигурация, пластины отвода или вставки с оптимальными аэродинамическими показателями.

Такой подход к конструкции помогает значительно увеличить полезную площадь прибора. Во время работы нагревательный элемент достигает температуры 500 – 900 градусов по Цельсию. Стоит отметить, что в момент активного функционирования электрорадиаторы не пережигают кислород и не сушат воздух в помещении. Уровень влажности также не меняет своих показателей.

Характеристики железных панельных радиаторов

Классификация отопительных батарей панельного типа осуществляется по количеству панелей и конвекторов, входящих в их конструкцию. В стандартные типы панельных радиаторов отопления может входить от одной до трех панелей и соответствующее количество конвекторных теплообменников. При наличии двух или более панелей с боков радиатора устанавливаются стенки, а над ними располагается решетка.

Решая, какие панельные радиаторы отопления лучше, нужно изучить их общие характеристики, которые выглядят так:

1. Данный вид радиаторов легко выдерживает повышения температуры до 95-100 градусов. Учитывая то, что нормальная рабочая температура теплоносителя в отопительных системах составляет 70 градусов, панельные железные радиаторы смогут проработать в таких условиях весь положенный им срок.
2. Рабочая величина давления, при котором металлические радиаторы отопления не подвергаются перегрузкам, составляет 10 бар. Превышение этой величины с очень большой вероятностью приведет к расхождению сварных швов – то есть полному разрушению устройства. В централизованных системах при сезонной проверке нередко возникают гидроудары, при которых давление превышает максимальное допустимое значение, поэтому использовать панельные батареи в многоэтажных домах настоятельно не рекомендуется.

Наибольшее распространение получили следующие типы панельных радиаторов:

1. 10 тип. Простая конструкция, состоящая из одного ряда панелей и не включающая в свою конструкцию конвектор. Довольно простой вариант, хорошо подходящий для детских и медицинских учреждений.
2. 11 тип. Этот вид устройств оснащается конвекторами, обеспечивающими тепловую завесу, но усложняющими процесс уборки.
3. 20 тип. Конструкция характеризуется заметно большей теплоотдачей, которая обеспечивается за счет наличия двух панелей. Конвекторы в таких радиаторах отсутствуют.
4. 21 тип. Довольно закрытый вид радиаторов, накрываемый сверху решеткой, а по бокам закрываемый стенками.
5. 22 тип. Две панели, два конвектора и наличие ребер возле каждой панели.
6. 30 тип. Конструкция состоит из трех панелей, расположенных с небольшим зазором. По бокам располагаются стенки, а над ними устанавливается решетка.
7. 33 тип. Радиатор с самой большой глубиной (до 170 мм). Наиболее массивная конструкция, состоящая из трех панелей и трех конвекторов.

Приобретая цельнометаллические радиаторы отопления, нужно обязательно убедиться в том, что они смогут выдерживать предполагаемые нагрузки, характерные для конкретной отопительной системы. Используя такие отопительные приборы в централизованной системе, потребуются еще и редукторы, которые компенсируют возникающие изменения давления.

Заключение

Учитывая достаточно большое разнообразие видов радиаторов, выбор предстоит сделать непростой. Чтобы облегчить себе решение этой задачи, заранее определите для себя полный перечень требований и подходящих параметров. Такой подход поможет предупредить излишние траты внимания и времени на ознакомление с неподходящими изначально моделями. Чтобы обеспечить себе комфортное проживание и действительно удобную эксплуатацию системы обогрева в собственном доме, обязательно придерживайтесь и всех условий монтажа устройств, так как нередко производительность и мощность радиаторов значительно снижаются при неправильной установке.
