Порядок проектирования

      1. Определяем радиус действия дренажа по формуле И.П. Кусакина

R = 2SО поверхностном дренаже на городских улицах: виды, назначение и правила обустройства (3.17)

2. По формуле

xо =

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

определяем радиус круга xо, равновеликого площади прямоугольника

F = a ∙ b, (3.19)

гдеa и b– стороны равновеликого кругу прямоугольника.

3. По формуле

Q=

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

определяем предварительный расход кольцевого дренажа Qпрв.

4. Пользуясь формулой определения захватной способности колодца

gзкв =

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

гдеgзкв – захватная способность колодца;

Vq = 65

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

составляем два неравенства дляn –2 колодцев:

qзквn > Qпрв (3.23)

и

qзкв(n –2) Qпрв. (3.24)

Так, дляn колодцев

gзкв = 2О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства, (3.25)

гдеуп =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства, (3.26)

а для n-2 колодцев

gзкв = 2О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства, (3.27)

гдеуn-2 =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства. (3.28)

Радиусом кольца задаемся.

Из неравенств (3.23) и (3.24) подбором определяем четное количество колодцев и распределяем их по контуру площадки.

5. По плану площадки определяем расстояние от центра А до каждого из колодцев х1,х2, …, хn.По формуле (3.20) определяем уточненный расход воды кольцевого дренажа Q.

6. Далее подсчитывают уровни грунтовой воды по группам колодцев, находящихся в одинаковых условиях.

Так, для колодца 6, симметрично расположенного с колодцами 1, 4, 9, составляют схему и вычисляют расстояния от колодца 6 до других колодцев: х1,х2, …, хn. При этом х6 = r. Пользуясь формулой (3.29), определяем у6:

у6 =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства(3.29)

Подобным способом определяют уровни грунтовых вод всех колодцев и составляют схемы депрессионных кривых.

Если необходимое понижение уровня грунтовых вод на площадке не достигнуто, то изменяют число колодцев и их размещение.

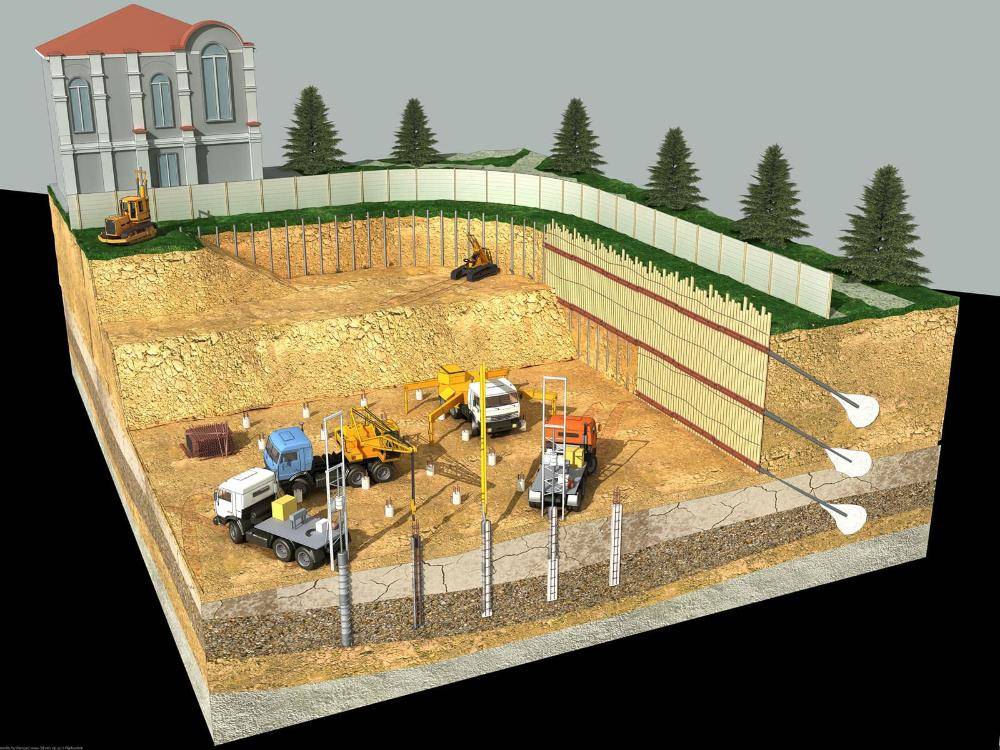

2.Расчет кольцевого вертикального дренажа

Для понижения уровня подземных вод на участке расположения одного из цехов завода запроектирован кольцевой дренаж вертикального типа, состоящий из ряда трубчатых колодцев, расположенных по прямому контуру защищаемого сооружения размером 40х60 м.

Отметка площадки в среднем 131,5м. Отметка водоупора (глина юрского возраста) 177,5м. Выше глин лежат аллювиальные крупнозернистые пески, прикрытые с поверхности слоем суглинка мощностью 1–2 м. Коэффициент фильтрации песков 20 м/сут. Подземные воды залегают на отметке 130м, т.е. примерно на 1,5м ниже поверхности земли.

Для того чтобы не было подтопления заглубленных подвальных помещений, уровень подземных вод должен быть понижен примерно до отметки 125м.

Принимаем радиус колодцев r = 0,1м, величину понижения уровня воды в центре площадки

S = 130 — 125 = 5м.

Величина водоносного слоя Е = 130м — 117,5м = 12,5м.

Порядок расчета следующий:

2.1. Определяем радиус действия дренажа по формуле (3.17)

R = 2SО поверхностном дренаже на городских улицах: виды, назначение и правила обустройства м.

2.2. Глубину воды в грунте в центре действия колодцев получим

уа = Н S = 12,5 м — 5 м = 7,5 м.

2.3. Радиус круга, равновеликого защищаемой площади, будет равен

хо =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройствам.

2.4. Предварительный расход кольцевого дренажа определяем по формуле (3.20)

Qпрв =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройствам3/сут.

2.5. Пользуясь формулой (9.5), определяющей захватную способностью колодца, рассчитываем количество колодцев n, пользуясь такими двумя неравенствами

qзкаn > Qпра и qзкв(n-2) пра или

2 > 3,14 ∙0,1∙ Vgуп n > 3600 и 2∙ 3.14∙ 0.1 ∙Vgуn-2(n-2)

При этом Vg = 60

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

Задаемся количеством колодцев n = 10. Тогда по формуле (3.26)

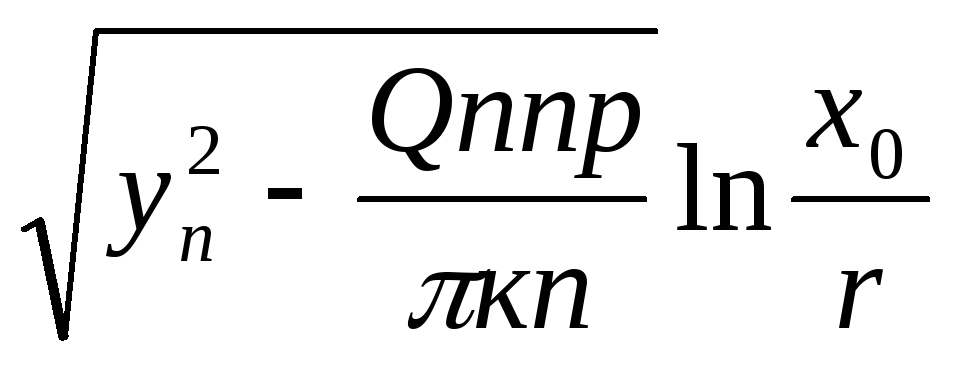

у10 =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройствам.

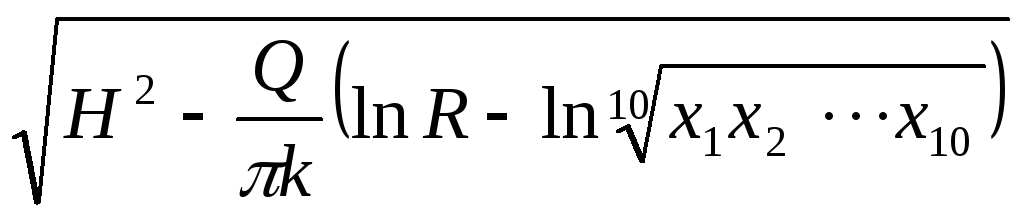

По формуле

y8 =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройствам.

Проверяем принятое число колодцев n = 10 по двум неравенствам

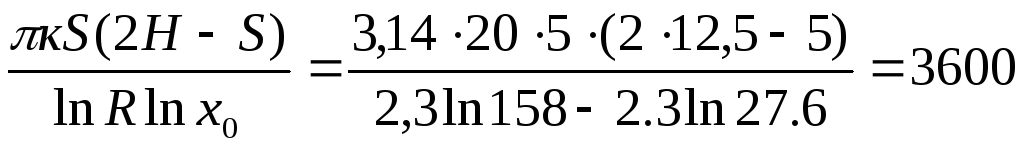

2 ∙3,14∙0,1∙ 126,8 ∙5∙10 = 4000 м3/сут > 3600 м3/сут

2 ∙3,14∙ 0,1 ∙126,8∙ 4,5 ∙8 = 2900 м3/сут 3/сут.

Распределяем эти колодцы по контуру цеха.

2.6. Подсчитываем уточненный расход воды по формуле (3.20).

Для этого подсчитываем по плану цеха расстояние от его центра А до отдельных колодцев

х1 = х4 = х6= х9 = 36м;

х5 = х10 = 30м;

х1 = х3 = х7 = х8 = 22м.

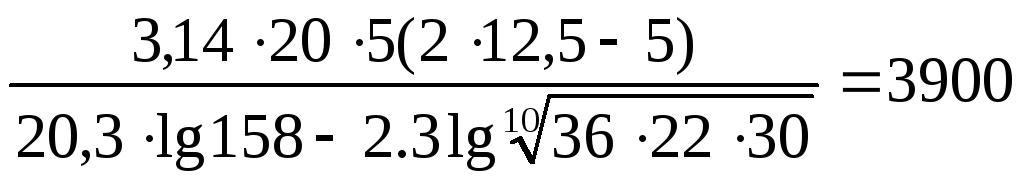

ТогдаQ =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройствам3/сут.

2.7. Подсчитываем уровни грунтовой воды по группам колодцев, находящихся в одинаковых условиях.

Так, для колодца 6 (симметрично расположенного с колодцами 1, 4 и 9) составляем схему и вычисляем расстояние от колодца 6 до других колодцев (рис. 9в):х1,х2 …..х10.

При этом х6 = r. Тогда по формуле (3.29) получим

y6 =О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства6,3 м.

9.2.8.Проверяем захватную способность колодца

gзкв= 2∙3,14 ∙0,1 ∙126,8∙ 6,3 = 540 м3/сут > 390 м3/сут,

где 390 =

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

2.9. Подсчитаем уровни грунтовой воды по группе колодцев 2, 3, 7, 8. Пользуясь тем же методом, определяем

у7 = 5,85м.

По колодцам 5 и 10 получим

у5 = 9,95м.

2.10. Строим продольные профили по равным сечениям колодцев и проверяем необходимое понижение подземных вод на площадке. Если это понижение не достигнуто, то изменяют число колодцев и их размещение.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройстваСложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Популярные статьи  Чем покрасить вагонку внутри дома на даче + инструкция: как выглядит после самостоятельной покраски (20+ фото, идеи)

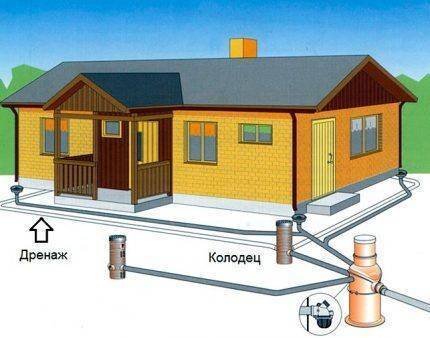

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройстваТрубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

  • суглинки и глина – от 0,003 и более;
  • песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройстваМинимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Геометрическое проектирование

Монтаж дренажной системы также выполняется согласно определенным правилам. Конструкция системы контролируется не только СНиП, но и ГОСТ 1839-80. Что указывается в нормативах:

  1. Минимальный уровень заложения горизонтального дрена зависит от уровня грунтовых вод, но по определению глубина находится в пределах 70–150 сантиметров;
  2. Ширина траншеи должна быть в пределах 25–50 см;
  3. Прокладку дрена нужно производить по уклону. Учтите, что траншея тоже имеет определенный наклон – 2 сантиметра на каждый метр;

  4. Для учета перепада сточных вод и контроля работы дренажной системы, нужно устанавливать септики. Это колодцы, которые монтируются в самой низкой точке осушительной системы. Они могут быть закрытые и открытые, и изготавливаться из полипропилена, бетонных колец, металла и т. д.;
  5. После на дно траншеи устанавливается утеплитель (пленка, текстиль, геотекстиль, хворост), и монтируются трубы;

  6. Канава присыпается сверху, грунт утрамбовывается и дренажная система готова к эксплуатации.

Во время установки дренажа нужно учитывать также расположение других коммуникаций. При допустимой высоте труб в 50 мм, нужно чтобы расстояние между подземным проводом электрической сети (если имеется) или канализацией составляло около 150 мм.

Обустройство горизонтального дренажа: основные процессы

Определение оптимального варианта дренажной системы зависит от инженерно-геологических и ландшафтных условий на участке, которые в первую очередь учитываются при составлении проекта. Как правило, предпочтение отдается самотечным конструкциям. Однако если нет возможности соблюсти правильный уклон трубы для отвода грунтовой воды, применяется принудительная откачка с помощью насосного оборудования.

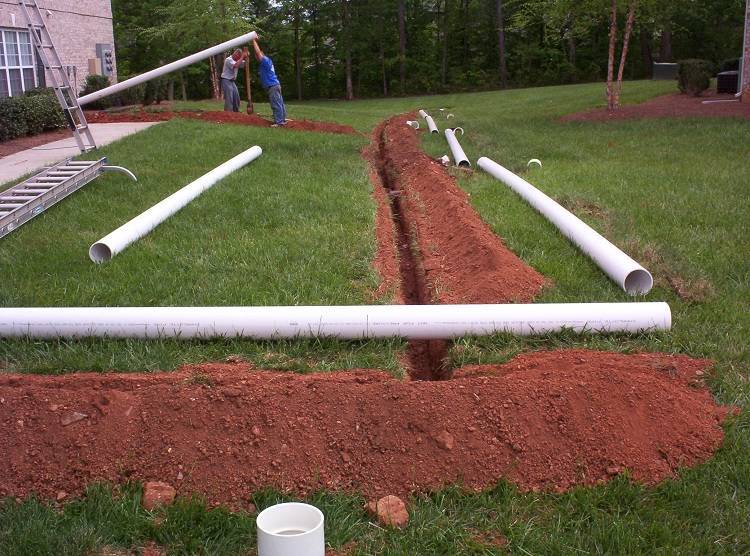

При обустройстве горизонтального трубчатого дренажа производятся основные и вспомогательные работы. К основным процессам относятся:

  • копка траншеи на заданную глубину;
  • укладка дренажных труб;
  • устройство фильтрующего слоя;
  • соединение труб с коллектором.

Вспомогательные процессы в свою очередь делятся на подготовительные и заключительные. На подготовительном этапе выполняется доставка оборудования и материалов, вынос в натуру компонентов дренажной сети, строительная разметка. Заключительная стадия характеризуется строительством смотровых колодцев, обратной засыпкой траншей, рекультивацией растительного слоя и уборкой территории.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройстваДренажные работы на участке

Если все работы выполнены корректно, горизонтальный дренаж будет правильно функционировать и позволит добиться оптимального водного баланса на осушаемой территории. При этом любая ошибка в проектировании и при выполнении монтажных работ может обойтись очень дорого. Чтобы избавиться от ненужного риска, обустройство дренажной системы лучше доверять специалистам.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройстваДля того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

  • охват всех точек накопления воды;
  • расчет уклона дренажных траншей;
  • обеспечение защиты системы от засорения;
  • мероприятия по предотвращению появления новых заболоченных мест;
  • расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройстваОдин из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

  • пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
  • пластовые (в грунте под зданием);
  • кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройстваВсе перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства

Популярные статьи  Обзор сплит системы Mitsubishi Electric MSZ-DM25VA: на пути к совершенству

При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории

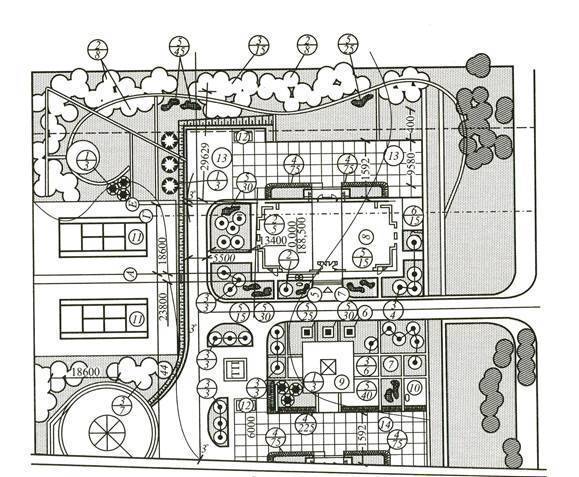

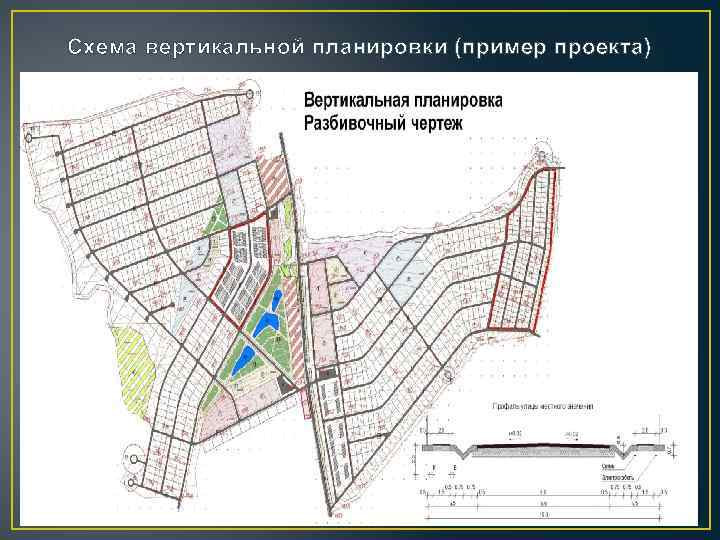

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

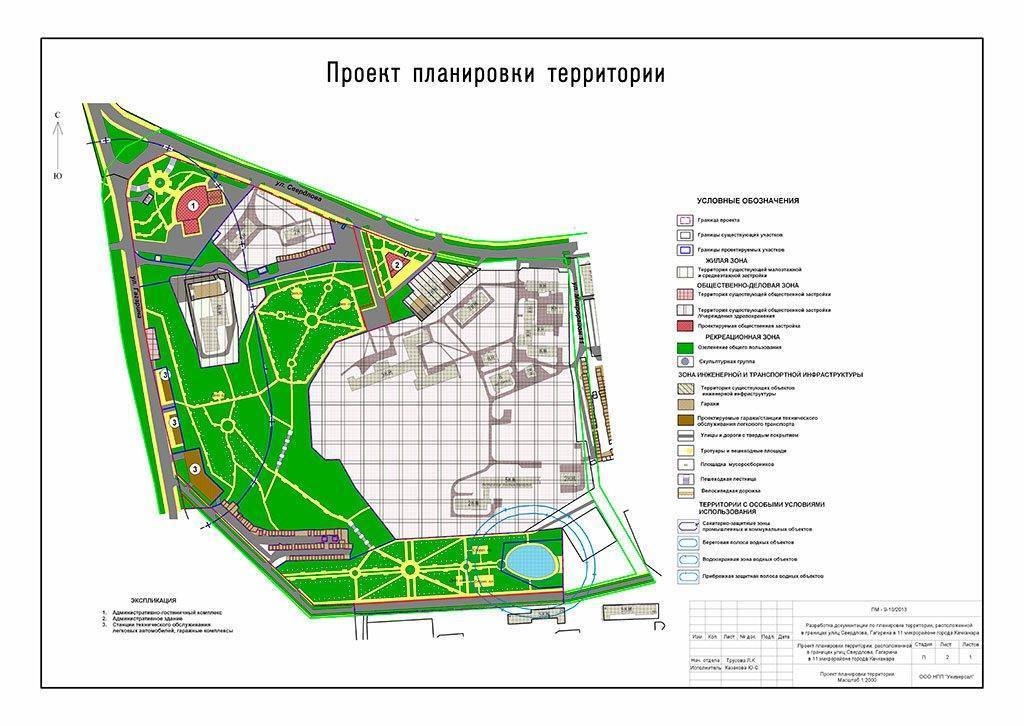

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

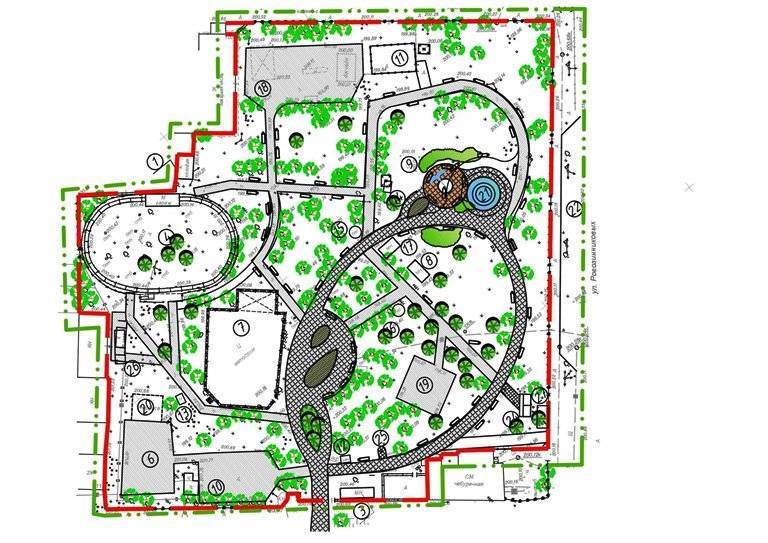

  • Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
  • План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
  • Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства
На схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

Проект включает следующие расчеты и схемы:

  • Размещение лотков линейного водоотвода.
  • Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
  • Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
  • Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
  • Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
  • Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

У нас на сайте есть другие статьи о проектировании дренажных систем:

  1. Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
  2. Расчет ливневой канализации: разбор важных особенностей проектирования

Ключевые правила установки системы

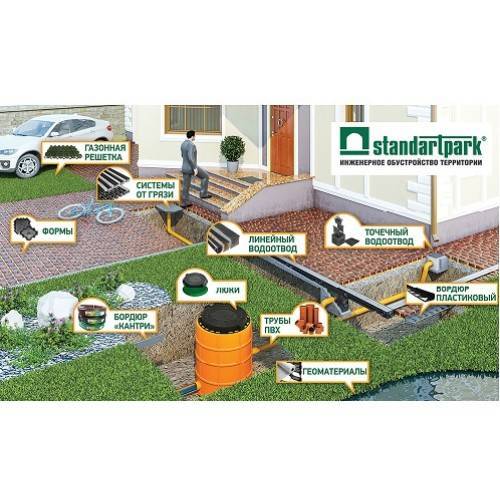

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

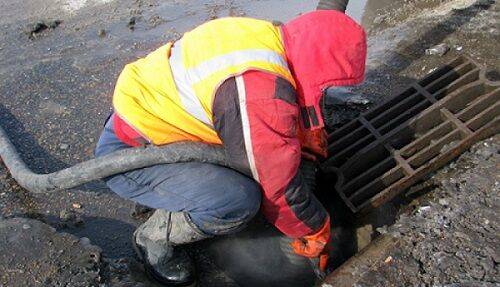

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

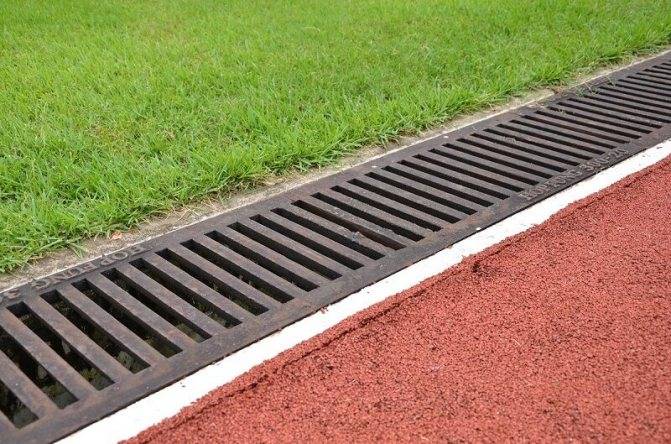

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте. Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Вас интересует вопрос обустройства водоотведения в частом доме? В таком случае рекомендуем ознакомится с этой статьей.

Тип питания

Праздничное освещение может иметь разные источники питания:

  • от сети;
  • батареек;
  • солнечных батарей.

Подключение к электрической сети через розетку – наиболее практичное решение. В квартире обычно не приходится ломать голову как красиво повесить гирлянду в комнате на стене, чтобы провод достал до розетки.

При намерении повесить светотехнику в тех местах, где нет возможности организовать подключение к сети, можно воспользоваться устройствами на батарейках. Уличное освещение можно наладить на солнечных батареях, накапливая энергию днем, включаясь с наступлением темноты, тогда не придется проверять, сколько электричества потребляет гирлянда.

Основные элементы

Дренажная водоотводная система — это инженерная сеть, которая состоит из труб и колодцев. Соединение труб между собой осуществляется с помощью специальных элементов — муфт.

Трубы. Материалы, из которых изготавливают трубы для дренажа, как правило, обладают фильтрующими качествами. Популярностью пользуются различные типы пластиковых изделий.

Колодцы. Эти конструкции располагаются на поверхности и размещаются в самых нижних точках наклона территории, на которой монтируется дренаж. Это делается для эффективного стока воды. Помимо этого, через колодцы осуществляется промывка системы.

Насосы. В случае, если естественный вывод сточных вод невозможен, система оснащается специальными насосами, которые осуществляют транспортировку и регулируют направление движения воды по трубам до колодца. Ассортимент насосов достаточно велик. Они отличаются по своим показателям мощности и пропускным коэффициентам шлангов.

Факторы, по которым определяется необходимость установки дренажа:

Рельеф местности. Дренаж является обязательным, если участок залегает в низине или же в местах водоразделов. Глубина расположения грунтовых вод. Воды, которые залегают на глубине 1.5 метров, уже являются признаком того, что участок нуждается в дренировании. Плотность грунта. Суглинистые, глинистые, песчаные и щебёночные почвы обладают низкими показателями пропуска воды. Участок, расположенный, на таких грунтах стоит оснастить водоотводящей системой. Площадь водосбора

Обращать внимание стоит как на внешнюю, так и на внутреннюю площадь водосбора. Если вблизи находится река, то прилегающие к ней участки могут заболачиваться

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

Основные части дренажной системы — это трубы, по которым будет стекать вода

Создание пристенного дренажа участка

Обустройство пристенной системы водоотвода выполняется в такой последовательности:

  1. Выкладывание геотекстильной оболочки и погружение песка на дно углубления.
  2. Монтаж поворотных колодцев.
  3. Укладка очередного слоя геотекстиля, поверх которого высыпается щебень.
  4. Установка труб, сворачивание геотекстиля и подготовка котлована.

Подготовка оболочки фундамента

Основание загородного дома нужно покрыть геомембранным слоем. На этапе закрепления оболочки следует учитывать предстоящую засыпку территории, поэтому материал должен находиться на 20-30 см выше.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства
Обустройство пристенной системы включает подготовку оболочки фундамента.

Части геомембраны устанавливают вплотную с помощью специальной замочной системы. Образованные швы можно обработать резиновым молотком.

Следующий слой предусматривает выкладывание геотекстиля. Используя тарельчатые дюбели, полотна нужно закрепить поверх предыдущего слоя. Стыки соединяются с помощью дюбелей.

Установка труб и колодцев

В точках, где труба имеет поворот, что указано в проекте, необходимо разместить колодцы. Оптимальный диаметр конструкций составляет 50 мм. Для организации системы подходят модели из пластика или стеклопластика, которые нарезаются на сегменты нужной длины.

Колодцы обладают ребристой поверхностью, позволяющей вставить в пазы дно. Для начала потребуется закрепить резиновый уплотнитель, смазав манжету мылом или другим подходящим составом.

Отдельные модели из пластика состоят из 2 слоев, где внутри отсутствуют пазы.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

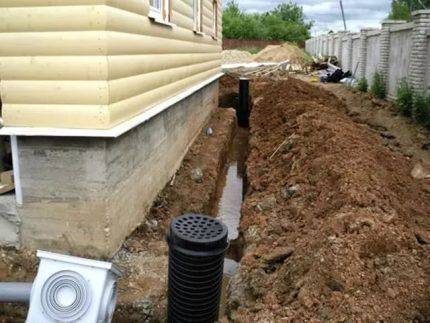

Для организации системы устанавливают трубы и колодцы.

Подготовка котлована

В нижней точке системы обустраивается септик, в котором будет накапливаться откачанная жидкость. Внутри котлована размещают резервуар диаметром до 1 м, куда врезается труба от предыдущего поворотного устройства.

Траншея, которая соединяется с коллекторным резервуаром, включает 2 слоя песка высотой от 10 см.

Что такое дренажная система и для чего она нужна

Дренажная система – это комплекс элементов, включающий в себя специальные трубы или лотки, которые предназначены для отвода избыточной влаги с территории участка. Собранная в специальный накопитель вода, посредством специальной сливной системы удаляется с территории участка в ближайший овраг или водоем. Основным назначением дренажной системы на участке является защита фундамента от вредного воздействия подземных вод и обеспечение оптимальных показателей влажности почвы, что способствует повышению урожайности садово-огородных культур.

Повышенная влажность грунта, связанная с неглубоким залеганием грунтовых вод, обильными осадками или интенсивным таянием снега, может вызвать серьезные неприятности:

Наличие в грунте избыточной влаги способствует его неравномерному под фундаментом и около него. Это не вызовет никаких проблем если дом построен на свайном или свайно-винтовом фундаменте, однако, если дом стоит на мелко заглубленном основании, высока вероятность морозного пучения в холодное время года.

Популярные статьи  Схемы подключения насоса отопления: варианты монтажа и пошаговый инструктаж

Промерзший грунт под фундаментом воздействует на его подошву и выталкивает вверх, в то время как несущие конструкции такого перемещения не испытывают. Это может привести как к разрушению самого фундамента, так и стен постройки. Аналогичная ситуация может возникнуть и с дорожками, вымощенными тротуарной плиткой или другим материалом.

  • высокая влажность способствует распространению плесени и других грибков, ухудшает общий микроклимат в помещении и провоцирует простудные заболевания и заболевания органов дыхания. Были отмечены случаи, когда распространение плесени приводило к тому, что здание приходилось сносить;
  • избыток влаги приводит к загниванию корневой системы домашних растений, что приводит к снижению урожайности и их гибели;
  • если на сыром грунте располагается хозяйственная постройка или гараж, неизбежна преждевременная коррозия инструмента, автомобиля и других металлических предметов элементов конструкции.

Дренажные мембраны

Мембраны обычно выполняются из полиэтилена и имеют пупырчатую структуру. Стоит отметить, что более прочными являются мембраны, которые выполнены из первичного сырья. Если такие изделия создаются из вторичного полиэтилена, они могут выдерживать нагрузку примерно в 2 раза ниже, чем материал из первичного.

Мембраны предназначены для выполнения следующих функций:

  • защита гидроизоляционного слоя от механических повреждений;
  • защита гидроизоляции фундаментов зданий;
  • распределение нагрузки, которая возникаетот давления грунта обратной засыпки, а также от давления грунтовых вод;
  • фильтрация грунтовых вод и перенаправление их в трубы;
  • защита гидроизоляционного слоя на эксплуатируемой кровле.

Таким образом, описываемые мембраны применяются в промышленном и гражданском строительстве, при создании коттеджей, а также во время создания дорог.

Устройство глубинного дренажа

Глубинная система дренажа существенно отличается от поверхностной не только устройством, но и назначением. Без нее не обойтись на участках с высоким уровнем залегания грунтовых вод и расположенных в низине. Для эффективной работы такой системы необходимо, чтобы она располагалась ниже водоносного слоя. Определить глубину самостоятельно достаточно сложная задача – для этого потребуется помощь геодезиста, который составит подробную схему участка со всеми отметками УГВ.

Конструкция глубинной системы представляет собой сеть дренажных труб, находящихся в земле и отводящих излишки воды из почвы в дренажный колодец. Просачивание влаги внутрь происходит за счет множества отверстий, расположенных по всей длине трубы. Отверстия можно сделать своими руками или купить изделия с готовой перфорацией. Для устройства глубинного дренажа используют следующие виды труб:

  • асбестоцементные – устаревшие материал, постепенно уходящий в прошлое;
  • керамические – имеют длительный срок службы и высокую цену;
  • пластиковые – на сегодняшний день самые востребованные из-за своей дешевизны и простоты работы с ними.

Совет! Для глубинного дренажа лучше применять пластиковые трубы с продолговатыми отверстиями, которые способствуют лучшему просачиванию воды и меньше подвержены засорению. Чтобы избежать продавливания в результате давления грунта, следует приобретать пластиковые трубы, имеющие гофрированную поверхность.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

Последовательность прокладки глубинного дренажа:

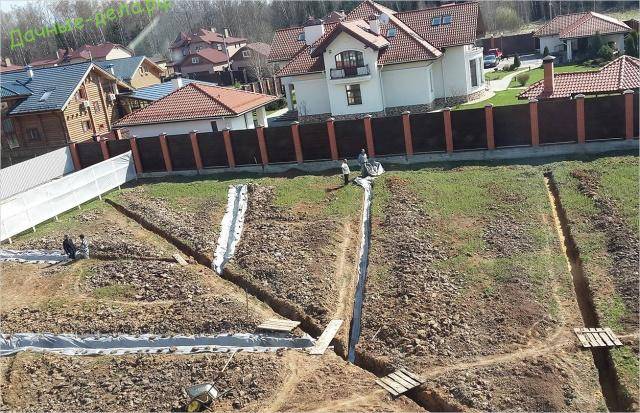

  • Используя геодезический нивелир произвести разметку участку. Если такой отсутствует, то во время дождя проследить за направлением потоков воды и согласно наблюдениям, составить план расположения дренажных каналов.
  • По намеченному плану выкопать систему траншей. Для проверки правильности их расположения дождаться дождя и проследить за тем, чтобы вода нигде не застаивалась. Удостоверившись, что все сделано правильно, можно продолжить работу.
  • На дно траншеи по всей длине уложить геотекстильную ленту.
  • Соблюдая уклон, сверху геотекстиля насыпать слой щебня.
  • Поверх щебеночной подушки уложить дренажные трубы. Соединение отдельных труб в единую систему производится при помощи тройников, крестовин и смотровых колодцев.
  • Конец трубы, находящийся в нижней точке участка, заводится в дренажный колодец.
  • По бокам и сверху дренажную трубу засыпать слоем щебня. Не используйте для засыпки известняковый щебень. В результате воздействия влаги он превращается в монолитный состав, через который влага не сможет просочиться.

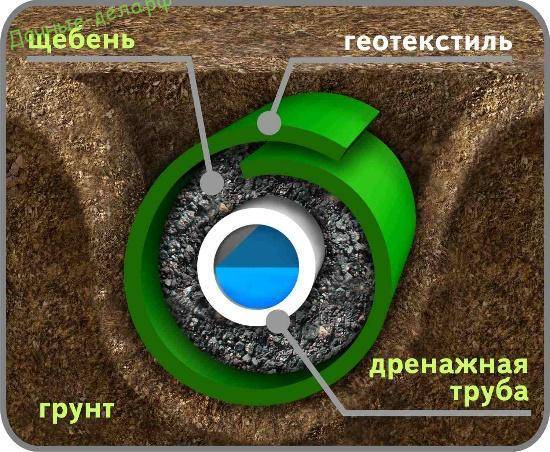

  • Трубу вместе со слоем щебня завернуть в геотекстильную ленту – это предотвратит попадание внутрь конструкции глины и песка.
  • Засыпать сверху щебнем или песком крупной фракции на 20 см ниже уровня земли.
  • Оставшееся пространство засыпать грунтом, находящемся на участке.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

Для контроля за работой дренажной системы и прочистки ее в случае засорения необходимо на расстоянии 35-50 м устанавливать смотровые колодцы. Если система имеет множество изгибов, то через один поворот. Колодцы сооружаются из железобетонных колец или полимерных гофрированных труб необходимого диаметра и закрываются декоративными крышками.

Правильно спроектированная и уложенная согласно всем требованиям глубинная система дренажа способна прослужить более полувека.

Нормативные требования к обустройству дренажа

Обустройство поверхностного дренажа современного города регулируется рядом документов, начиная с проектирования, завершая требованиями к качеству материалов и их техническим характеристикам.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства
К примеру, спорткомплексы и спортплощадки находятся в сфере влияния Технического Комитета Международной Ассоциации Легкоатлетической Федерации. Поэтому контроль за устройством дренажных систем осуществляет эта организация

Далее рассмотрим основные из них:

  1. Обустройство наружных сетей канализации – СНиПа 2.06.15-85.
  2. Проектирование систем защиты территорий от затоплений и подтоплений – СП 104.13330.2016.
  3. Общие нормы строительства и благоустройства городских территорий Градостроительный кодекс РФ от 29 декабря 2004 г. N 190-ФЗ.
  4. Общие правила строительства зданий, сооружений и инженерных коммуникаций – СНиП 12-01-2004.
  5. Водоотводные системы при строительстве автодорог – СТО 221 НОСТРОЙ 2.25.103-2015.
  6. Устройство дренажных сетей при строительстве аэродромов – СТО 221 НОСТРОЙ 2.25.114-2015.
  7. И другие нормативно-правовые акты.

Общие требования к материалам для обустройства дренажных систем изложены в ГОСТ 33068-2014 (EN 13252:2005). Рекомендации по расчету дренажных систем при строительстве автодорог регулирует ОДМ 218.2.055-2015. Технические условия для дождеприемников изложены в ГОСТ 3634-99.

О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства
За очистку и уборку водосточных канав, лотков, труб, дренажей и других инженерных сооружений, предназначенных для отвода поверхностных и грунтовых вод из дворов, отвечают лица, ответственным за уборку соответствующих территорий

Выводы и полезное видео по теме

Руководство по обустройству системы поверхностного водоотвода можно посмотреть в следующем ролике:

Правильно спроектированная и смонтированная система дренажа позволит сохранить привлекательный внешний вид благоустроенным территориям современного города, садовым участкам и частным домовладениям. А также продлит срок службы дорог, мостов, фундаментов зданий и жилых домой, снизив гидравлическую нагрузку на конструкции. Но для создания проекта дренажа лучше обратиться к специалистам, которые учтут тип грунта, климатические особенности и ряд других важных моментов.

У вас есть собственное мнение о целесообразности устройства системы водоотвода? Или хотите дополнить изложенный выше материал полезными рекомендациями и фактами? Пишите свои комментарии, участвуйте в обсуждениях – форма комментариев расположена немного ниже.

Выводы и полезное видео по теме

Руководство по обустройству системы поверхностного водоотвода можно посмотреть в следующем ролике:

Правильно спроектированная и смонтированная система дренажа позволит сохранить привлекательный внешний вид благоустроенным территориям современного города, садовым участкам и частным домовладениям. А также продлит срок службы дорог, мостов, фундаментов зданий и жилых домой, снизив гидравлическую нагрузку на конструкции. Но для создания проекта дренажа лучше обратиться к специалистам, которые учтут тип грунта, климатические особенности и ряд других важных моментов.

У вас есть собственное мнение о целесообразности устройства системы водоотвода? Или хотите дополнить изложенный выше материал полезными рекомендациями и фактами? Пишите свои комментарии, участвуйте в обсуждениях – форма комментариев расположена немного ниже.

Оцените статью
Adblock
detector
