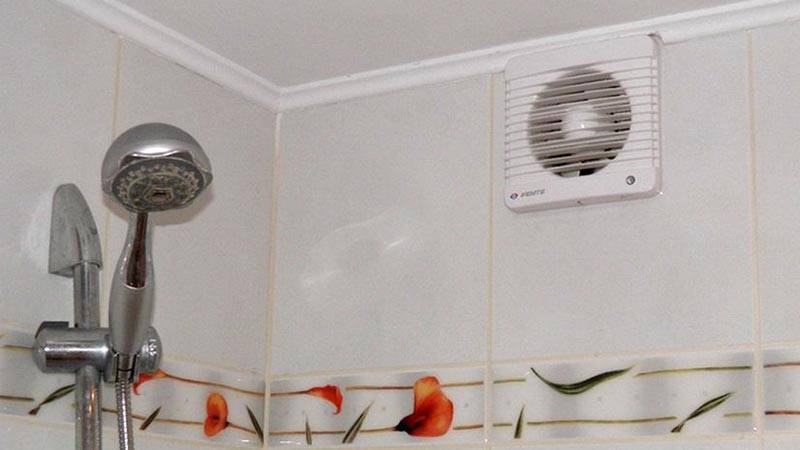

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Содержание

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Какой выбрать

Перед приобретением конкретной модели электровентилятора покупателю стоит ознакомиться с классификацией оборудования для ванной комнаты.

В зависимости от технического устройства вытяжные вентиляторы бывают:

  1. Осевые. Данный аппарат имеет двигатель с внешним ротором. На оси электродвигателя располагается рабочее колесо с лопастями. Для улучшения аэродинамических свойств на входе в вентилятор устанавливается коллектор. Такие приборы подходят для ванной комнаты, характеризуются средней производительностью и небольшой мощностью.
  2. Радиальные (центробежные). Отличаются присутствием специального кольца, на котором закреплены лопасти. Воздух у таких устройств засасывается спереди, а выходит сбоку, под углом в 90°. Эти вентиляторы используются для больших помещений объемом более 12 кубов и с расстоянием от точки входа до вентиляционного канала от 2 метров.

В зависимости от способа установки вытяжные устройства подразделяются на следующие категории:

  • настенные;
  • потолочные;
  • настенно-потолочные;
  • канальные (модификация, которая устанавливается в разрыв вентиляционного канала для обслуживания нескольких помещений).

Критерии выбора

Вытяжной вентилятор, как и любой бытовой прибор, следует выбирать, руководствуясь его техническими характеристиками. Корпус данных устройств обычно производится из пластика с минимальными влагозащитными функциями. Форма и вид решетки могут отличаться в зависимости от дизайна. Рассмотрим технические характеристики, которые влияют на выбор потолочного вентилятора:

Производительность. Основной критерий, от которого зависит эффективность воздухообмена в помещении

Важно помнить, что выбор осуществляется исходя из площади ванной комнаты и кратности обмена воздуха, прописанной в санитарных нормах. Для санузлов она колеблется от 6 до 8 объемов в час в зависимости от количества человек, проживающих в квартире. Пример

Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя

Пример. Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя.

Уровень шума

Еще одна характеристика, на которую следует обратить внимание при выборе вентилятора. Ориентироваться стоит на время работы прибора – если аппарат будет включен только днем, то шум может оставаться в пределах 30-35 дБ. Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора

Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора.

Шуметь также может и металлический воздуховод при движении по нему воздуха, поэтому при обустройстве системы вентиляции специалисты рекомендуют использовать пластик или звукоизоляционные материалы.

Безопасность. Для ванной комнаты необходимо подбирать специальный вентилятор с дополнительной защитой от влаги. Такие вытяжные устройства низковольтны и могут эффективно работать даже при высокой влажности в помещении. Единственный минус в том, что вытяжку невозможно подсоединить к обычной электросети. Эта информация будет указана на упаковке прибора и в инструкции по эксплуатации. Обычная модель, в которую попадет вода, может спровоцировать короткое замыкание и пожар, поэтому рисковать не желательно.

Популярные статьи  Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Мощность. При установке высокомощного прибора владельцу жилья придется оплачивать значительный расход электроэнергии. Более экономичны осевые вентиляторы – за счет высокого КПД они при малых затратах способны создать достойный воздухообмен. Радиальные вытяжные приборы выгодны лишь для помещений с большой площадью.

Дополнительные функции. Встроенный функционал важен с точки зрения эксплуатации устройства. В современных моделях присутствует немало дополнительных характеристик, среди которых можно отметить следующие:

  • детектор движения для автоматического включения;
  • таймер и возможность регуляции времени работы;
  • датчик влажности;
  • наличие обратного вентиляционного клапана;
  • режимы вращения лопастей.

Строение и принцип работы вытяжки

Чтобы грамотно разобрать и помыть вытяжку в ванной, стоит ознакомиться как она устроена и работает. Наиболее распространенными моделями для установки в ванной являются осевые (аксиальные) вентиляторы, которые монтируются на стене в месте, где проходит вентиляционный канал.

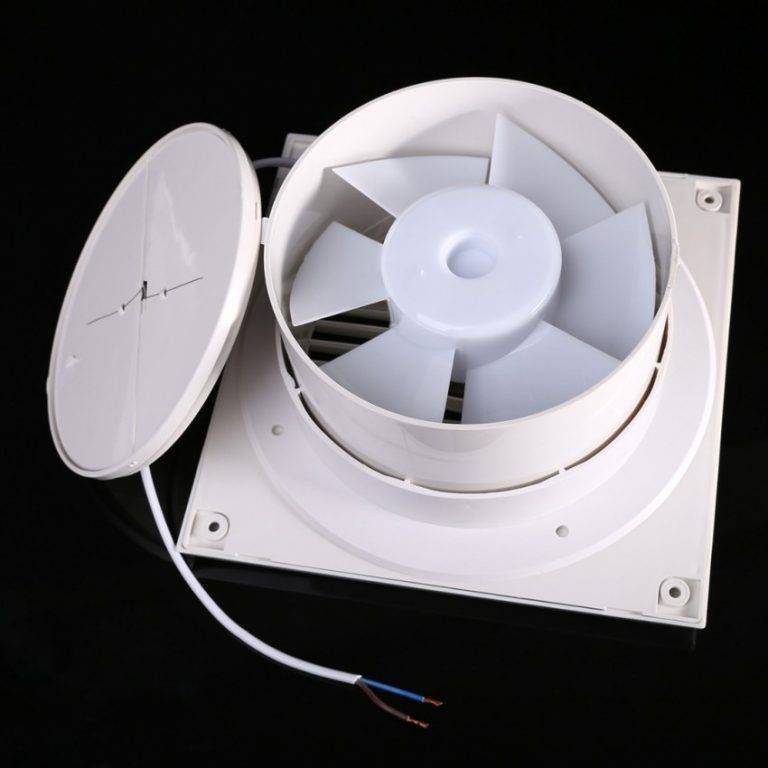

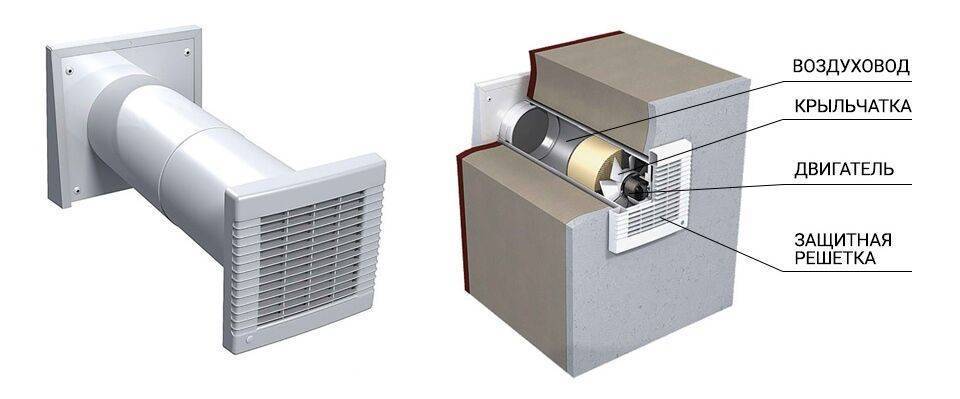

Вытяжка аксиального типа имеет крайне простое устройство. Прибор осуществляет захват воздуха за счет вращения оси, на которой зафиксирована аэродинамическая крыльчатка с лопастями. За ней расположен компактный двигатель, благодаря которому ось осуществляет движение.

Лопасти крыльчатки обладают определенным наклоном. Он обуславливает прохождение воздуха сквозь систему вентилятора, частично препятствует обратному захвату отработанного потока и способствует образованию давления, которое увлекает воздух в вентканал.

Но даже такое простое устройство способно эффективно очищать воздух от пара и нежелательных примесей

Важно лишь следить за чистотой прибора и наличием необходимой тяги. Наиболее чувствительными к загрязнению являются именно лопасти вентилятора, так как на них оседает большая часть пыли и частичек дыма, если в помещении курят

Наиболее чувствительными к загрязнению являются именно лопасти вентилятора, так как на них оседает большая часть пыли и частичек дыма, если в помещении курят.

В тщательном очищении нуждается и место крепления крыльчатки к оси. Помимо удаления сора этот участок необходимо периодически смазывать. Пару капель специального масла понадобятся передним и задним подшипникам, которые находятся у мотора.

О том, что вытяжку пора демонтировать и промыть, можно понять при визуальном осмотре, посветив фонариком за внешнюю решетку.

О необходимости очищения могут свидетельствовать и такие сигналы:

  • повышение уровня шума, генерируемого вентилятором во время работы;
  • снижение тяги из-за падения производительности вытяжки.

Все эти факты говорят о том, что скорость вращения аэродинамической крыльчатки упала, поэтому вытяжка нуждается в разборке, плановом очищении и диагностике вероятных неисправностей.

Основные параметры вытяжки для ванны

Специфика ванной комнаты побудила разработчиков выпускать приборы, адаптированные к помещениям с повышенной влажностью. Корпус вентилятора, работающего от электричества, должен быть герметичным. Внутренняя конструкция оборудования надежно защищена со всех сторон от воздействия влажного пара.

Внимание к характеристикам прибора

Для потребителей Международная Электротехническая Комиссия разработала определенный стандарт надежности электронных устройств. Он обозначается IP и состоит из двух цифр.

Величина первой может быть от 0 до 6 и указывает на степень защищенности от проникновения примесей. Вторая цифра определяет уровень защиты от влаги. Для использования изделия в ванной показатель должен быть не менее 4.

Каждое изделие должно иметь сертификат, который определяет уровень его безопасности. Для ванной лучше выбирать прибор, IP которого больше 34

Мощность и производительность тесно взаимосвязаны. Чем выше первый показатель, тем большим будет второй. Узнать показатель производительности можно, умножив метраж ванной на количество проживающих в доме людей.

Если вентилятор оснащен множеством дополнительных функций, его мощность может максимум на 10 % превышать расчетную. Наибольшей популярностью пользуются экономичные и практически бесшумные приборы, расходующие от 7 до 20 Вт.

При работе устройств с большим показателем мощности, в помещении наблюдается сквозняк, к тому же оно не сможет достаточно прогреваться.

Еще одна важная характеристика — уровень шума, который создают лопасти прибора создают в ходе работы. Он намного тише, чем при эксплуатации кухонной вытяжки. Нормой, приемлемой для вытяжного устройства, считается звук от 30 Дб и ниже. Это объясняется тем фактом, что человек воспринимает все звуки свыше 35 Дб, как неприятные и навязчивые.

Таймер, гигростат, обратный клапан

Стандартные вентиляционные приборы для ванной управляются механически или функционируют в медленном, постоянном режиме. Таймер — это дополнительное приспособление, которое позволяет наполовину автоматизировать процесс.

После того как человек вышел из ванной, вытяжной вентилятор, благодаря таймеру, продолжает эвакуацию отработанного воздуха еще некоторое время. По завершении чего отключается сам.

Руководство по установке и подключению вытяжного устройства к штатному выключателю вы найдете в следующей статье, которая в подробностях освещает эти непростые вопросы.

Задымленный воздух, паровые испарения и запахи готовящейся в кухне еды не благоприятствуют нормальному микроклимату в квартире или доме. Чтобы решить эту проблему, рекомендуется установить вытяжки в ванной и на кухне

Наличие датчика влажности — это оптимальный вариант для ванной. Гигрометр считается лучшим методом управления, так как позволяет выставить порог влажности от 40 до 100%, при достижении которого вентилятор автоматически включается в работу. Вместе гигростат и таймер используются нечасто. Обычно при наличии датчика влажности таймер не требуется.

При оборудовании вентиляции в загородном доме надо замерить отверстие в ванной или в санузле, что позволит определить диаметр воздуховода. Стандартный посадочный размер вытяжки от 100 до 130 мм. При необходимости отверстие в стене ванной можно увеличить, используя перфоратор.

Оптимальный вариант для обеспечения нормального воздухообмена и комфортного климата в помещении — подобрать вентиляционный прибор требуемого размера

Обратный клапан — небольшое и несложное по конструкции устройство, которое не даст неприятным запахам от соседей проникать на территорию вашей квартиры. Он практически незаменим в городских ваннах и санузлах, подключенных к общему вентканалу.

Где актуально устанавливать вентиляторы с датчиком влажности?

Такие приборы актуально ставить в помещениях, где часто бывает сырость:

  1. Кухня (пар от готовящейся еды, сушащиеся вещи).
  2. Ванная.
  3. Погреб.
  4. Бассейн.
  5. Баня.
  6. Чердак.

Кроме «домашних» помещений такие вентиляторы можно установить и в других постройках — в гараже, сарае, свинарнике/птичнике/коровнике.

Обязательно ли нужен датчик: о преимуществах его применения

Нет, даже для «влажных» помещений датчик — не обязателен. Но если он будет в вентиляторе — это намного облегчит жизнь хозяевам: им не придется следить, чтобы в ванной комнате не было слишком влажно.

Регулировка датчика влажности и таймера

Если за этим не следить, и в ванной часто будет влажно — со временем (и очень быстро) там появится плесень. Это вредно и для человека, и для отделочных материалов, и для здания, и вообще смотрится неприятно. Выводить плесень из ванной потом можно долго, и не факт, что получится это сделать.

Поэтому если вы собрались покупать вытяжку в ванну — лучше сразу брать модель с датчиком.

Влагостойкость и температурная прочность

В ванной комнате брызги и пар появляются не от случая к случаю, а присутствуют постоянно. Сырость опасна для электрической бытовой техники и может стать причиной короткого замыкания или несчастного случая.

Чтобы этого не случилось, необходимо устанавливать в таком помещении вытяжные вентиляторы с влагостойким корпусом, герметично защищающим рабочие элементы от проникновения влаги. Такие приборы имеют высокую степень защиты.

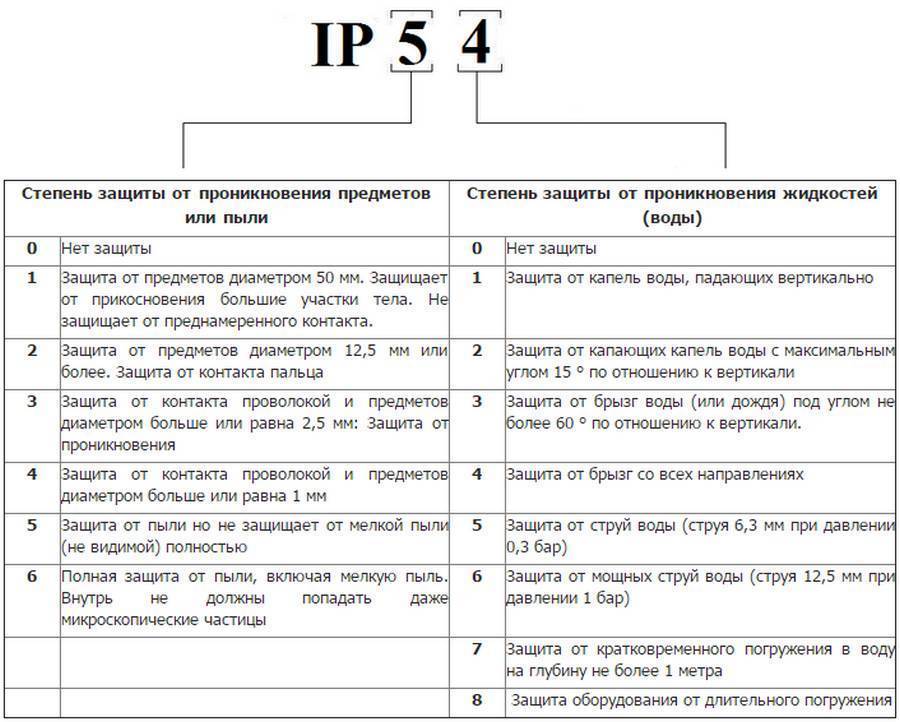

При покупке нужно обращать внимание на маркировку изделия. Литеры IP показывают защиту от проникновения

Первая цифра после букв означает насколько корпус защищен от твердых предметов/пыли, вторая — от воды/влаги. Чем выше вторая цифра, тем меньше шансов, что вода и конденсат, попав на электрические части, нарушат работу агрегата/

Популярные статьи  Выбираем средства для чистки акриловых ванн: сравнительный обзор

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Если владельцам нравится регулярно принимать ванну или подолгу стоять под горячим душем, стоит обратить внимание на вытяжные модели, не боящиеся высоких температур. Такие приборы корректно работают в диапазоне 70-180°С

Шумность и мощность прибора

В процессе работы вытяжной вентилятор издает определенный шум. Чтобы это не раздражало, желательно выбирать приборы, звучащие в пределах 30-45 дБ.

Особенно четко эти параметры нужно выдерживать владельцам компактных квартир или небольших городских студий, где ванная комната находится в непосредственной близости от жилых помещений. Рейтинг бесшумных вентиляторов представлен в этом обзоре.

В крупногабаритных квартирах и домах на этот параметр можно не обращать столь пристального внимания.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Очень мощное устройство быстро «вытянет» из помещения влагу, но затратит значительное количество энергоресурса и будет выражено шуметь в процессе работы. Слишком слабый вентилятор не справится с задачей, и хозяева не увидят смысла в его эксплуатации.

Поэтому покупать вытяжной вентилятор в просторную ванную комнату нужно тот, какой лучше и быстрее совершает воздухообмен и обладает более интенсивной мощностью.

Для поддержки комфортной атмосферы в маленькой санитарно-гигиенической зоне хватит компактного изделия со средней или небольшой скоростью вращения лопастей.

Стоимость и дополнительные элементы

Стоимость варьируется в широком диапазоне и напрямую зависит от бренда-изготовителя. В отличие от отечественных и китайских приборов, устройства от знаменитых торговых марок Европы продаются по более высокой цене.

Но «дорогой» не всегда означает «идеальный», поэтому платить только за бренд не обязательно. Лучше внимательно изучить параметры моделей и отзывы реальных покупателей, а потом на их основании определиться с выбором нужного предмета бытовой техники.

При отключенном вытяжном модуле обратный клапан предохраняет помещение от проникновения из вентиляционной шахты неприятных запахов, дыма и резких ароматов.

Особенно этот момент важен для жильцов многоквартирных домов, где все помещения подключены к единой системе воздухоотводных коммуникаций.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Москитная сетка – полезный и практичный элемент вытяжного устройства для вентилирования. Обеспечивает внутренним частям устройства надежную защиту от засорения и проникновения извне мелких мошек и насекомых.

Установив вытяжной вентилятор в ванную комнату, вы навсегда забудите о сырости и затхлости, характерных во влажных помещениях. Небольшой, и выносливый прибор быстро удалит все неприятные, едкие запахи и сделает воздух более чистым, здоровым и комфортным.

Для монтажа устройства не требуются дорогостоящие инструменты, специфические знания и практический опыт. Изделие просто вставляется в воздухоотводящую шахту и закрепляется там с помощью соединительных элементов, входящих в комплект. Работа очень проста и окажется по силам каждому домашнему мастеру.

Современный рынок вентиляционных приборов предлагает множество моделей, и подобрать подходящее устройство иногда проблематично, согласны? Чтобы облегчить эту задачу, мы подготовили обзор лучших вытяжек для санузлов с указанием их технических параметров, преимуществ и недостатков по мнению пользователей.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

  1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
  2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
  3. Для всех соединений проводов используйте клеммники, а не изоленту.
  4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
  5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
  6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
  7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

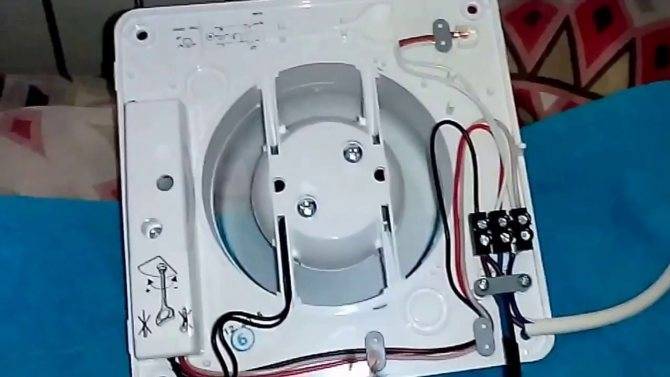

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Выбор вытяжного вентилятора и места его установки.

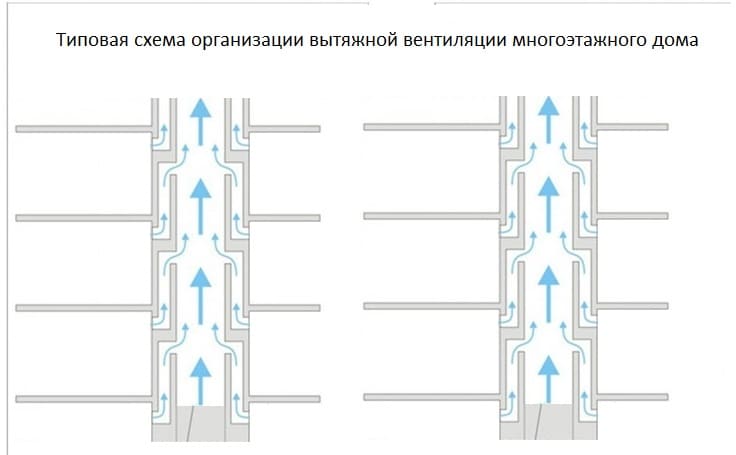

Для начала давайте разберемся как производится воздухообмен в многоквартирном многоэтажном доме.

Важно: надо понимать, что вытяжные отверстия, расположенные в помещениях кухни и санузлов, обеспечивают воздухообмен во всей квартире и должны работать круглосуточно. Их нельзя закрывать элементами мебели и другими предметами

Итак, сверху вниз, или снизу вверх, как Вам будет угодно, от крыши до подвала проходит вертикальная вентиляционная шахта. От нее отходят отводы в санузлы и кухни. Таким образом, одна вент. шахта обслуживает туалеты квартир, расположенных одна над другой по всей высоте дома. Также обстоит дело с ванными и кухнями.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Вам может быть интересно – «Заземление в частном доме»

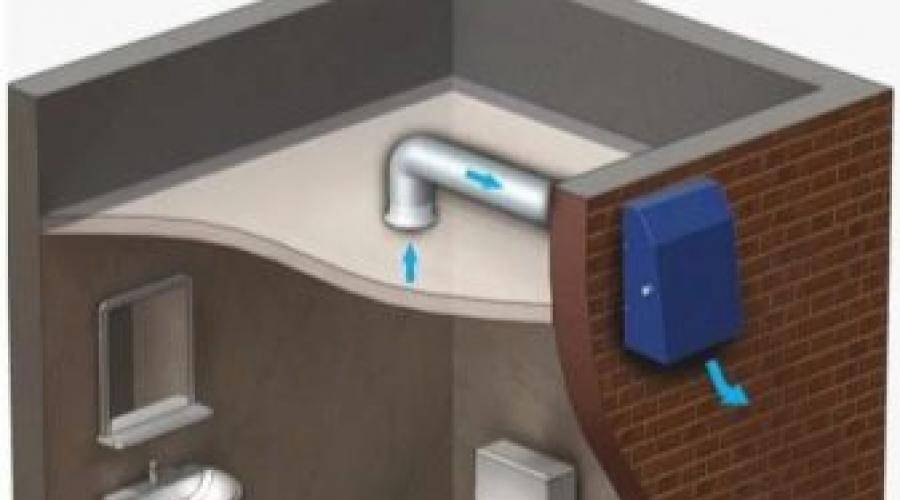

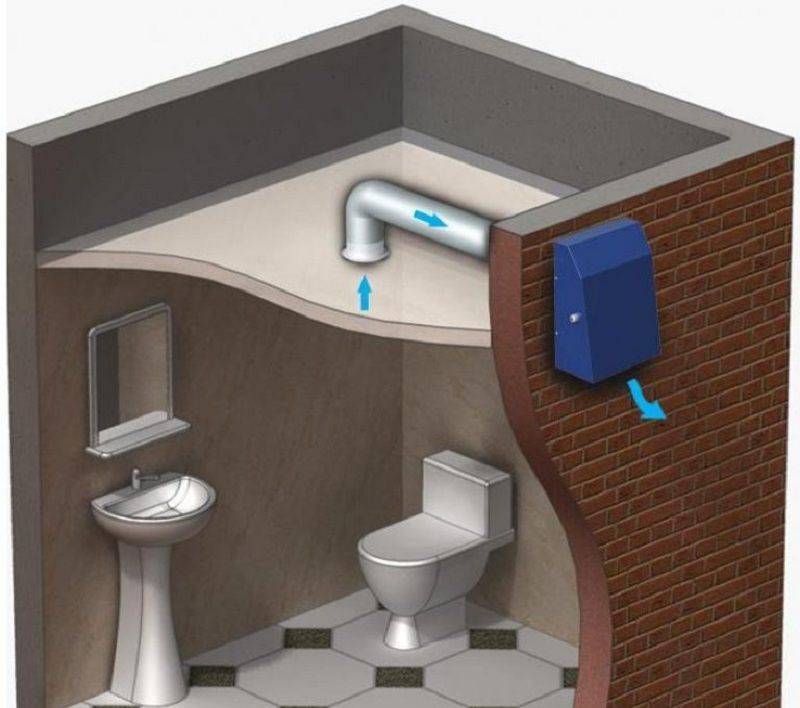

Исходя из вышесказанного становится понятно, что вытяжной вентилятор устанавливается вместо декоративной решетки, смонтированной на отводе вентиляционного стояка. Но если Вы планируете установить подшивной потолок, то «ветродуй» лучше установить в потолочную панель, соединив его гибким воздуховодом с каналом в стене. Монтаж подшивного потолка позволит спрятать проводку и улучшить дизайн.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Теперь, зная устройство вентиляции многоэтажки и определившись размещением, можно заняться подбором вытяжного вентилятора. Основными характеристиками которых являются производительность м3/ч (количество воздуха, прокачиваемого прибором за единицу времени) и напор Па (давление, создаваемое вентилятором. От него зависит способность прокачки воздуха через воздуховоды, меняющие направления, что актуально в нашем случае).

Также читайте – «Как переделать люминесцентный светильник под светодиодные лампы»

Итак, не будем вдаваться в сложные расчеты, а сразу определим производительность и напор. Для нормальной работы вытяжки потребуется осевой вытяжной вентилятор с производительностью не менее 50-ти кубов в час и напором не менее 30 Па. Но сильно увлекаться увеличением данных параметров не стоит. Ввиду того, что приток происходит через щели под дверями, в этих местах начнет ощущаться сильный сквозняк. А увеличение напора приведет к тому, что соседи будут ощущать все запахи, наполняющие Вашу квартиру, а в частности туалет.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Популярные статьи  Как правильно шпаклевать гипсокартон своими руками – техника и рекомендации по выполнению работ

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его заменяют двухклавишным, а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте далее.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Принудительная вентиляция в частном доме

Принудительная вентиляция предполагает организацию воздухообмена с помощью специального оборудования, которое нужно приобрести и установить в определенных частях помещения. Конечно, такой тип воздухообмена требует некоторых финансовых вложений, но и преимуществ у него значительно больше:

  • эффективная очистка воздушных потоков, поступающих в помещение;
  • контроль температуры и влажности;
  • отсутствие шума улицы;
  • возможность автоматизации;
  • размещение в любом помещении.

Существует три типа принудительной вентиляции: приточная, вытяжная и приточно-вытяжная.

Принудительная приточная вентиляция

Принудительная приточная вентиляция в частном доме организуется при помощи установки в конструкции дома приточных клапанов. Проще всего такой клапан разместить в оконной раме, но иногда клапаны врезают и в стены. Помимо клапанов в качестве приточного механизма используются приточные вентиляторы.

Для зимнего функционирования приточной системы ее оснащают калорифером, чтобы не допустить излишнего охлаждения помещения за счет притока холодных воздушных масс.

Сейчас существует оборудование, объединяющее все детали приточной системы в одном блоке. В специальный блок устанавливается комплект фильтров, вентиляторов, клапанов, а также калорифер и приспособление для охлаждения воздуха. В некоторых случаях в блок помещается таймер для обеспечения оптимальной эффективности его работы. Такие системные блоки управляются автоматически.

Принудительная вытяжная вентиляция

Принудительная вытяжная вентиляция в частном доме работает в комплексе с естественной вентиляцией. Воздух поступает в помещение естественным путем либо через клапаны приточной системы, а выведение его происходит принудительно.

В жилых домах система такого типа часто устанавливается в ванной комнате, в туалете, а также в помещениях с бассейном, камином и другими современными установками. При помощи организации такой системы обеспечивается эффективное выведение отработанного воздуха.

Основной компонент данной системы — вентилятор, работающий по типу вытяжки. Часто вытяжная вентиляция автоматизируется, ее включение и выключение происходят по определенному графику или по мере того, как в помещении включается свет.

Принудительная приточно вытяжная вентиляция

Принудительная приточно вытяжная вентиляция функционирует благодаря установке приборов как для подачи воздуха в дом, так и для выведения.

Такой тип вентилирования может быть организован централизованно для всего дома, либо индивидуально для каждого помещения. При централизованной работе системы все установки располагаются в одном месте, к ним при помощи воздуховодов подключаются все остальные помещения.

В распределенной или местной системе клапаны, вентиляторы и другое оборудование размещается в каждой комнате и не связывается между собой.

Совмещенная система вентиляции

Совмещенная система вентиляции – это сочетание естественной и принудительной систем. Этот вид организации воздухообмена наиболее популярен, так как сочетает преимущество каждой из систем.

Устройство совмещенной вентиляции предполагает наличие вытяжных шахт в стенах дома. Для технических помещений, таких как ванная, санузел, кухня, душевая комната предусмотрены независимые каналы. Из помещений воздушные массы выходят по каналам естественной вентиляции. Если встроить в вытяжную шахту вентилятор, то процесс удаления отработанного воздуха станет максимально эффективным.

Ознакомившись с особенностями каждой из систем, можно подумать, как правильно сделать вентиляцию в частном доме, учитывая особенности его размещения, расположение помещений внутри дома, их количество, а также материалов, использованных для строительства.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
