Содержание

1 Подключение трехфазного счетчика прямого подключения — без траснфмаорторов тока

Приборы данного типа включаются в эклектическую сеть напрямую, по аналогии с однофазными счетчиками. Они обычно рассчитаны на небольшую пропускную мощность (ток до 100 А), отверстия под провода имеет сечение 25мм2 (или даже 16 мм2). Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Процесс подключения проводов имеет вид:

  1.  – ввод фазы А;
  2. – к нагрузке фазы А;
  3. – ввод фазы В;
  4. – к нагрузке фазы В;
  5. – ввод фазы С;
  6. – к нагрузке фазы С;
  7. — ввод нуля;
  8. – вывод нуля к нагрузке.

Назначение электросчётчика. Виды счётчиков электрической энергии

По типу напряжения:

  1. однофазные;
  2. трёхфазные.

Трёхфазные счётчики в свою очередь бывают прямого подключения и трансформаторного. Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. В бытовых сетях широкое применение получили однофазные и трёхфазные устройства прямого включения.

По типу работы электросчётчики бывают:

  1. электронные (современный вариант);
  2. индукционные (устаревший вариант).

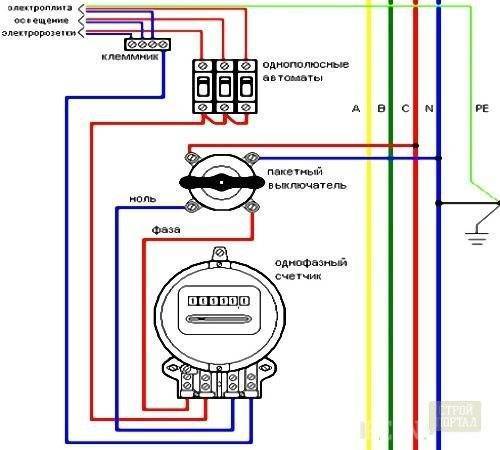

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключенияСчётчики по типу работы. Кликабельно.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

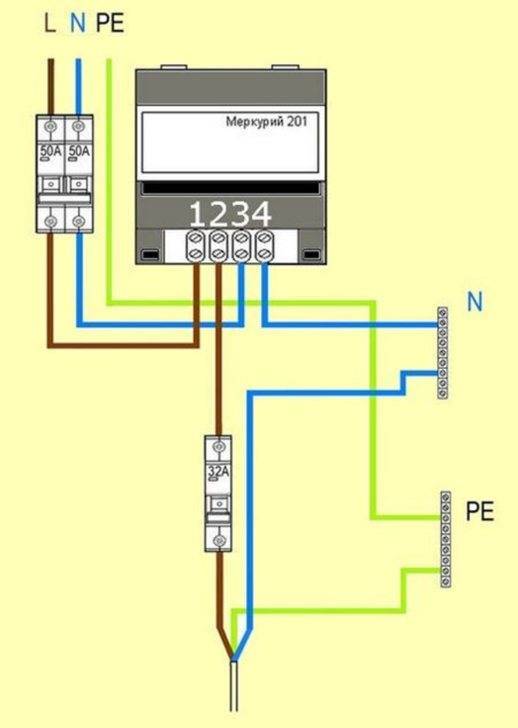

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

  • кабели на столбе в защитной оболочке, коробах, каналах;
  • шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
  • до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
  • щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
  • вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
  • заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
  • после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Подключение электросчетчика с трансформаторами тока

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключенияОдной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключенияОсновной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Монтаж однофазной модели

Правила установки трехфазного прибора учета

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Подключение

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

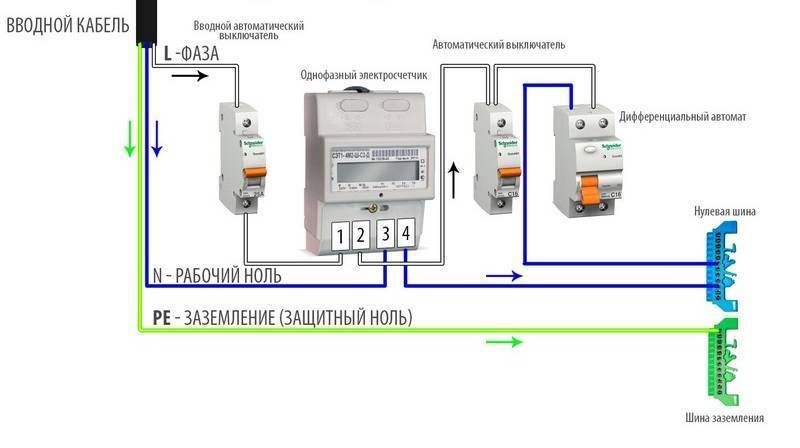

схема подключения однофазного счетичка

Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

В случае использования однофазных моделей, он будет выглядеть следующим образом:

  1. Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
  2. Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
  3. Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
  4. Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
  5. Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
  6. В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
  7. Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
  8. От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
  9. Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
  10. Теперь требуется сделать перемычки из ПВ-1, чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм., для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
  11. Затянуть все клеммы, сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
  12. Подключить нагрузку к автоматам, нулевой шине и шине заземления.

После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.

Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:

Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.

В наличии имеется 5 контактов, подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый

Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика. Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты

Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.

Нуль подключается к седьмому и тянется от него на 8 контакт.

Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

схема подключения трехфазного счетчика

Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.

Как смотать счетчик электроэнергии

Для стопора или замедления данного прибора существует несколько способов, которые подходят как для тех, кто обладает знаниями в области электроники (для данной категории подойдет изготовление прибора для отмотки электросчетчика своими руками), так и для тех, кто не желает усложнять этот процесс, ограничившись простой и надежной схемой.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Как отмотать электросчетчик методом гирлянды

Краткое описание: Этот метод позволяет использовать источник питания без ограничений, включая устройства в некоторых розетках через удлинители. Счетчик их не считает. При включении же нагрузки на самой розетке он работает нормально. Для этого необходимо подготовить розетку и удлинитель специальным образом, а также слегка изменить схему подключения (кардинальных изменений не требуется) В доме, использующем евро, изменения проводки невелики. Этот метод основан на особенности устройства счетчика.

Преимущества: Не нужно касаться конструкции самого счетчика и не требуется делать дополнительную разводку по дому. Этот метод применим к частному сектору и высотным зданиям. Данный метод может быть использован с электромеханическими и цифровыми счетчиками. Трудно определить факт незаконного использования и доказать что-то, потому что счетчик будет работать должным образом. Весь процесс может быть произведен человеком, не имеющим знаний в электротехнике. В течение периода торможения нет никаких ограничений, можно использовать любое оборудование.

Важно! Этот метод не подходит для 380 в трехфазных сетях

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Устройство для уменьшения показаний

Краткое описание: Если счетчик уже совершил большое количество оборотов, его можно «повернуть вспять». Это достигается путем временного подключения специального устройства (например, трансформатора) к любой розетке в квартире. Для изменения покзаний счетчик вращается со скоростью −1000 … 5000 Вт и −4 … 15 кВт. Этот метод также применим к трехфазным сетям.

Преимущество: не нужно вскрывать сам счетчик и не требуется делать дополнительную проводку по дому. Этот метод применим к частному сектору и высотным зданиям, малым предприятиям. Это устройство можно использовать одновременно с другими токосъемниками. Способ применим к трехфазной сети 380

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Метод нулевого обрыва

Только фаза подключена к контрольному устройству. Нейтральный провод обрывается внутри изоляции. Чтобы полностью устранить его подключение, изолирующий слой в месте разлома растягивают и клей вводят через шприц в зазор между соединениями. Затем подключается цепь в квартире с помощью перемычки с нулем и резистор 3–15 кОм между счетчиком и нулевой шиной с мощностью не менее 1 Вт.

Использование двух счетчиков

Если между внутренними распределительными сетями нет электрического соединения, измерения PI1 и PI2 работают правильно (если измененная цепь переключателя PI1 игнорируется). Электрические соединения между квартирами 1 и 2 электрически соединены между штекерами, и регулировка соотношения между фазой и нулем регулируется. PI1 и PI2 будут включены в параллельную работу. При отключении QF1 и перемещении QF2 в открытое положение биллинг PI1 будет отключен, так как не будет никакого подключения к источнику питания. Если для параметра QF3 установлено значение «Выкл.», А для параметра «QF4» — значение «Вкл.», Учет PI2 будет отключен, поскольку ток не протекает через токовую катушку PI2. Когда эти условия будут выполнены, в сетях первой и второй квартир будет напряжение, а счетчик при этом не будет учитывать потребление энергии при включении нагрузки.

Воздействие неодимового магнита

Данный способ подходит для тех, кто желает знать, как смотать счетчик электроэнергии старого образца. Когда сильный постоянный магнит находится близко к задней части корпуса прибора, магнитная система счетного механизма будет сильно вибрировать, что приведет к образованию клина. Затем удаляется магнит (данный пункт не является обязательным), и некоторый промежуток времени счетчик не будет работать. Производительность счетчика можно восстановить с помощью небольшого стука по корпусу. Счетчик должен находиться на достаточном расстоянии за панелью. Даже при очень большой силе магнита его не получится использовать на электронных счетчиках.

Преимущества: нет изменений в плане схем.

Важно! Возможен отказ счетчика при отмотке данным способом

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Большое количество людей желает знать, как затормозить счетчик электрической энергии. Сделать это можно несколькими способами, не вскрывая сам прибор. Чтобы отмотать счетчик назад, потребуются некоторые знания электроники.

https://youtube.com/watch?v=wJCs8jZgXiM

Последствия неправильного подключения

Важно! Неправильный монтаж электропроводки или оборудования может нести катастрофические последствия, включая человеческие жертвы. Помимо этого, непрофессиональный подход к установке электрооборудования губительно сказывается на нем в процессе эксплуатации

Помимо этого, непрофессиональный подход к установке электрооборудования губительно сказывается на нем в процессе эксплуатации.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

В случае перегрузки кабеля (ток превышает номинал), плохого соединения контактов или соединения медной и алюминиевой проводки заявят о себе в скором времени. В таком случае аварийные ситуации неизбежны. И первым их признаком будет запах горелой проводки.

Для правильного подключения электросчетчика нужно обладать понятиями электротехники. В случае самостоятельной установки, можно ознакомиться с видео-уроками на эту тему. Однако не стоит забывать, что профессиональный подход может сберечь не только имущество, но и жизнь. Поэтому, если нет уверенности в своих возможностях, то лучше минимизировать риски.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

  1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
  2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
  3. Питание к розетке следует подключать через автомат.
  4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
  5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

  • плоскогубцы;
  • отвертку;
  • индикатор;
  • мегомметр;
  • уровень строительный;
  • лестницу;
  • монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

  • защитные автоматические выключатели;
  • проводники и кабели;
  • тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

  • прямого действия (ток нагрузки до 100 ампер);
  • косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

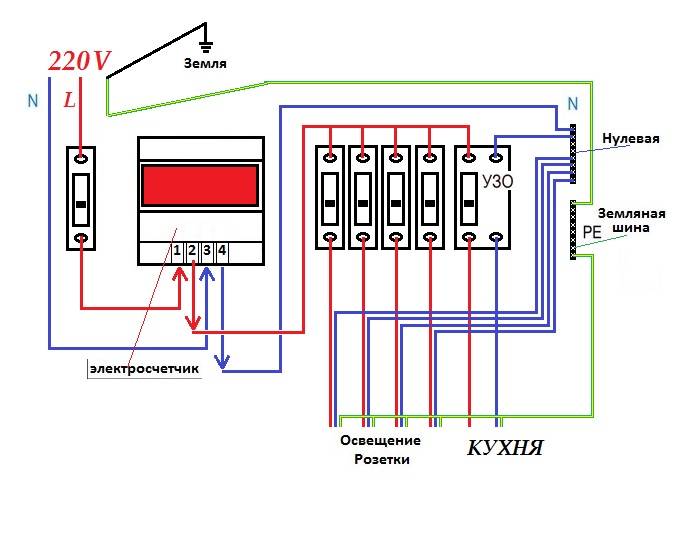

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

  • фаза А-1;
  • фаза В-3;
  • фаза С-5;
  • нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

  1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
  2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
  3. Нельзя допускать скрутки и ответвление проводов.
  4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
  5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

  1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
  2. Выбирается щитовая и проводниковая продукция согласно проекту.
  3. Щит учета устанавливается на место монтажа.
  4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
  5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
  6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
  7. Опломбирование счетчика энергоснабжающей компанией.

Как избежать 3 основные ошибки

  1. Если счетчик нового образца, то винты на клеммах нужно закручивать повторно, так как металл мягкий и расслабляется через время. Это поможет избежать неполного контакта провода.
  2.  Чтобы не было недостатка мощности в будущем, нужно покупать ЭС с запасом  номинального предела тока.
  3. Одна из самых распространенных ошибок – это самостоятельность. Все свои действия  согласуйте с энергопоставщиком, потому что в случае выявления неточностей пострадают ваши нервы и кошелек.
  4. За чей счет происходит замена прибора? Работы по установке, замене ЭС выполняются за счет потребителя.
  5. Как происходит расчет расхода электроэнергии при временном отсутствии прибора? В процессе замены счетчика, во время его отсутствия начисления за потребленную электроэнергию ведутся по среднемесячному потреблению предыдущих расчетных периодов.

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключенияПодключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключенияСхема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключенияСчетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключенияСхема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Оцените статью
