Подкладочный ковер под гибкую черепицу: средняя цена на модель от «Технониколь», а также монтаж с видео инструкцией

Монтаж подкладочного ковра

Шаг 1. Для укладки подкладочного ковра под мягкую черепицу понадобится ряд инструментов, а также некоторые материалы. Это битумная мастика, небольшой металлический шпатель, острый нож, карандаш и рулетка, плоскогубцы, молоток.

Что потребуется для укладки подкладочного ковра под мягкую черепицу

Шаг 2. Стропила закрываются выравнивающим материалом (плитами OSB). Между отдельными элементами основания обязательно оставляется зазор в несколько миллиметров. Далее производится установка карнизных планок. Они фиксируются по периметру крыши на ее край. При этом в области ендовы две отдельные планки укладываются внахлест.

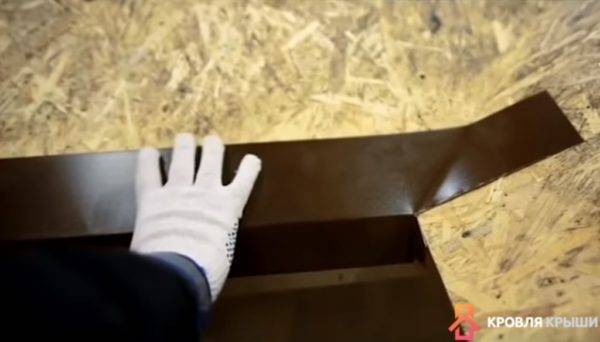

Крепление карнизной планки в области ендовы

Шаг 3. Карнизные планки приколачиваются кровельными оцинкованными гвоздями в шахматном порядке с шагом 15 см. Слишком близко к перегибу карнизной планки крепежные элементы не забиваются.

Карнизные планки приколачиваются кровельными оцинкованными гвоздями

Гвозди забиваются с шагом 15 см в шахматном порядке

Шаг 4. В области ендовы планки стыкуются так, чтобы небольшой оставшийся язычок ранее закрепленной планки оказался под планкой следующей. Тогда соединение будет аккуратным.

Планки устанавливаются с нахлестом

Стыковка планок в области ендовы

Шаг 5. Начинается монтаж подкладочного ковра. На ендову укладывается отрезок ковра шириной 1 м так, чтобы по обе стороны от оси ендовы располагалось по 50 см покрытия.

На ендову укладывается отрезок ковра шириной 1 м

Шаг 6. Ковер аккуратно разравнивается на поверхности, при этом до края карнизной планки он не должен доходить примерно на 2-3 см. При этом чем меньше угол и длина ската крыши, тем меньше и отступ.

Ковер должен не доходить до края карнизной планки примерно на 2-3 см

Шаг 7. С обратной поверхности ковра снимается защитная пленка. Для удобства одна часть ковра отворачивается, пленка с нее снимается и убирается под другую часть ковра.

Снятие защитной пленки с ковра

Шаг 8. Половина ковра со снятой пленкой кладется назад и приглаживается к поверхности основания руками. Точно такая же процедура производится и со второй половиной ковра.

Процесс снятия пленки

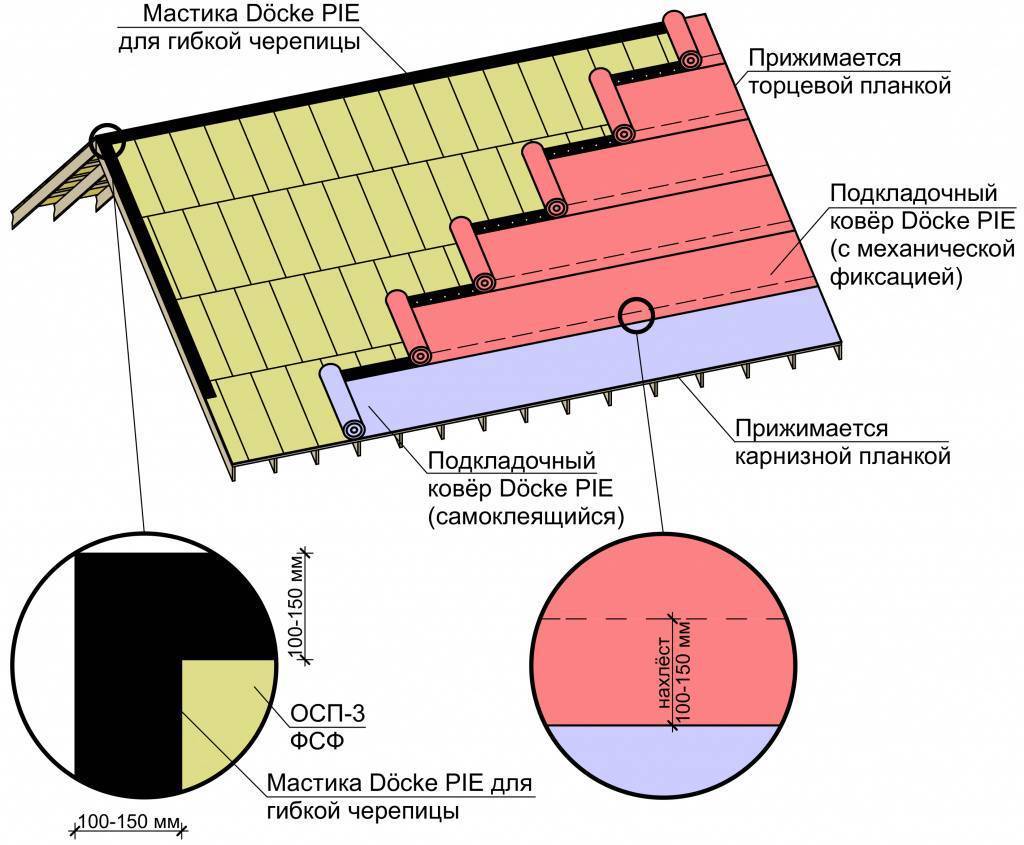

Шаг 9. Подкладочный ковер на остальную часть кровли стелется горизонтальными полосами. От края карниза также выдерживается отступ в 1-3 см.

Подкладочный ковер укладывается горизонтально

Шаг 10. Материал укладывается внахлест на ранее уложенный отрезок ковра на ендове. Нахлест должен быть не менее 15 см.

Нахлест должен составлять минимум 15 см

Шаг 11. Приклеивание начинается от края крыши. С крайнего участка ковра отрывается защитная пленка, подворачивается под другой край материала. Покрытие расправляется на основании и приклеивается.

Ковер приклеивается от края крыши

Шаг 12. Остальная часть рулона скатывается в трубочку. Во время приклеивания идет одновременное снятие защитной пленки и приклеивание ковра к поверхности крыши.

Остальная часть рулона скатывается трубочку

Шаг 13. Остальная часть крыши может быть закрыта ковром с механической фиксации. Отрезок нужной длины укладывается с продольным нахлестом 10 см. Ковер в верхней части прибивается оцинкованным крепежным материалом с шагом 20-25 см.

Продолжается укладка подкладочного ковра

Шаг 14. Все стыки ковра промазываются мастикой на основе битума. Слой наносимого клеевого состава не должен быть более 1 мм.

Стыки промазываются битумной мастикой

Видео – Подкладочный ковер Шинглас

Монтаж ковра подкладочного несложен, главное – соблюдать все правила и требования. Только в таком случае получится не допустить ошибок, которые могут стать фатальными и испортить надежность кровли.

Производители и цены

На строительных рынках страны можно встретить самые разнообразные подкладочные ковры от разных производителей. Причем на рынок поступают новейшие разработки от ведущих компаний, а ассортимент только расширяется с каждым днем.

Приводим названия самых популярных и крупных компаний, поставляющих свою продукцию на российский рынок:

Финская компания Katepal работает уже давно, ее продукция зарекомендовала себя только с положительной стороны, в наименование продукции входят 3 основных видов подкладочных ковров:

  • Материал рулонного типа марки Кatepal K-EL относится к премиум классу, характеризуется ручным креплением к основе крыши.
  • Следующий вид Катераl U-EL относится к базовой подложке с самоклеящемся покрытием с обеих сторон.
  • Категория ковра LiteBase 500 относится к облегченному виду, имеет анти-конденсатный нижний слой, что безусловно, относится к положительным качествам.
  • Российская компания Ruflex выпускает под своим же именем всего одну разновидность подложки, но с хорошими техническими характеристиками и клеевой основой, укладку необходимо проводить механическим способом.

Также можно встретить продукцию компании Тегола, зарекомендовавшую себя как надежный производитель строительных материалов разной категории.

Российская компания Технониколь выпускает продукцию под маркой Anderep, она отличается высокой надежностью, долговечностью и простотой крепежа. Виды ковров серии Anderep Proof и Anderep GL могут быть использованы для самых разных конструкций скатного типа крыш, материал очень прочный и долговечный.

Шаг 3. Выбор и установка подложки

Теперь самое время позаботиться о гидроизоляции. Она необходима в таких сложных местах, как примыкание, стыки и ендовы. Здесь полотна кладут снизу вверх с нахлестом 10 см в продольном и 15 см в поперечном направлении:

Мы рекомендуем вам использовать специально предназначенную подложку, а не рубероид или подобный материал, как это иногда делают. Дело в том, что у них и финишного кровельного покрытия – разные сроки эксплуатации, и даже условия использования!

И подобная попытка сэкономить приведет вскоре к вздутию всего кровельного ковра. Кроме того, ни один производитель не даст гарантии на кровлю, в пироге которой были задействованы материалы сторонних изготовителей.

К слову, до недавнего времени в России подкладочные ковры практически не использовались, да и сегодня немало людей норовят схитрить. Это логично, ведь к моменту строительства крыши часто оказывается, что запланированного бюджета на весь дом не хватает, и приходится идти на уступки

Но, если вы хотите уложить кровельное покрытие из гибкой черепицы и забыть о нем на долгие десятилетия, тогда не отказывайтесь от такого важного элемента

Всегда есть риск того, что вода проникнет в подкровельное пространство, особенно в таких сложных местах, как обход дымовых труб или контакт с установленной антенной. Бывают и внештатные ситуации, когда сильный ветер приподнимает гонты во время ливня.

Тем более, что подобрать кровельный ковер не тяжело, т.к. к нему предъявляются те же требования, что и к черепице: быть устойчивым к перепадам температур, обеспечивать надежную гидроизоляцию и служить долго. А современный рынок предоставляет немало вариантов, как импортных, так и отечественных. Тем более, что многие заводы в России сегодня работают на европейском оборудовании и по качеству продукции не уступают зарубежным аналогам.

Вообще подкладочные ковры бывают двух видов: самоклеющиеся и с механической фиксацией. Самоклеющиеся укладывают в основном в ендовах, а механические раскатывают на оставшейся площади кровли и фиксируют при помощи оцинкованных гвоздей:

Вот процесс монтажа обычного кровельного ковра, который нужно будет фиксировать битумной мастикой:

Вот пример работы с более современным самоклеящимся кровельным ковром:

Так, для ендовы идеально подойдет самоклеющийся гидроизоляционный ковер. И, если скаты имеют наклон больше 18 градусов, тогда продумайте укладку ковра во всех местах вероятных протечек, а это: ребра, хребты, фронтонный свес и все выходы кровельных элементов.

А вот на кровлю с уклоном от 12 до 18 градусов понадобится уже сплошной гидроизоляционный ковер. До этого на карнизных свесах мы рекомендуем положить самоклеющийся битумно-полимерный материал, например, «Барьер», и при этом стремитесь к тому, чтобы сам ковер был без нахлеста – сплошным по всей длине:

Также заранее заизолируйте вентиляционные проходы, зоны вокруг мансардных окон и дымоходов. Перед самим монтажом гибкой черепицы промажьте своими руками битумной мастикой все проходные элементы – это не сложно.

Прежде, как вы начнете укладывать гибкую черепицу, нужно будет также усилить карнизные свесы. Фиксировать их нужно кровельными гвоздями с шагом 10-15 см. Вот на эту тему познавательный видео-урок от компании Технониколь:

Назначение и особенности подкладочного материала

В последние годы владельцы частных домов все активнее выбирают для покрытия крыш битумную гибкую черепицу. Причину этого выбора можно объяснить декоративностью и практичностью данного кровельного материала. Однако, чтобы такое покрытие отвечало требованиям надежности и долговечности, под него необходимо обустроить качественную основу, состоящую из нескольких слоев. Верхним из этих слоев как раз и станет подкладочный ковер.

Этот материал является обязательным элементом конструкции, какой бы угол уклона ни имели скаты крыши

На это уточнение необходимо обратить особое внимание, так как некоторые собственники, обустраивая крышу под углом в 45 и более градусов, пытаются сэкономить на подкладочном ковре, надеясь на то, что от протекания спасет именно крутой уклон скатов. В этом случае хотелось отметить, что достаточно совершенно небольшой протечки кровельного материала для того, чтобы запустился процесс образования плесени или гниения, который начнет разрушать сплошную фанерную или дощатую обрешетку. Поэтому, рекомендовано соблюдать разработанную технологию обустройства этого вида кровельного покрытия в полном объеме, без исключений и упрощений

Поэтому, рекомендовано соблюдать разработанную технологию обустройства этого вида кровельного покрытия в полном объеме, без исключений и упрощений.

Даже на очень крутых скатах пренебрегать укладкой подкладочного ковра – крайне неразумно!

Итак, подкладочный ковер под битумную черепицу необходим для гидроизоляции сплошной обрешетки и предотвращения образования неровностей и складок на кровельном покрытии. Деформация гибкой черепицы может проявиться при ее усадке под влиянием перепадов температур, влаги и ветровых воздействий.

Подкладочный слой не только обеспечивает гидроизоляцию основной поверхности, но и герметизирует стыки скатов крыши вальмовых, полувальмовых, многищипцовых конструкций, примыкания кровельных покрытий к трубам дымохода и вентиляции.

Цены на подкладочный ковер

подкладочный ковер

Структурное строение самоклеящегося материала для подкладочного ковра.

Структурное строение подкладочного ковра — многослойное:

  • Стеклохолст, пропитанный полиэфирными смолами, является основой этого материала. Может располагаться самым нижним слоем или в середине, в зависимости от разновидности ковра.
  • Сверху основы расположен битумно-полимерный слой.
  • Покрытие ковра представляет собой мелкозернистую каменную крошку или тонкую песчаную посыпку — этот слой предотвращает скольжение по нему основного кровельного материала.
  • Ниже основы может быть нанесен клеевой слой, который временно покрыт защитной пленкой. Она снимается непосредственно перед укладкой материала на сплошную обрешетку крыши.

Необходимо отметить, что нижний клеевой слой нанесен только на самоклеящийся вариант подкладочных материалов, которые более просты в монтаже.

Все разновидности подкладочного покрытия поступают в продажу в рулонах, которые компактны и удобны как для подъема их на скаты крыши, так и для выполнения работ.

Подготовка основания под кровлю

Черепица принимает форму основы, на которую она
монтируется. Чем тщательнее подготовлена основа,
тем более ровно ляжет черепица.

В качестве сплошного основания под укладку черепицы необходимо применять плиты ОСП-3, фанеру
ФСФ, а также шпунтованную или обрезную доску.

3.1 Основные правила укладки плит ОСП-3
или фанеры ФСФ:

3.1.1 Плиты должны быть сухими и ровными.

3.1.2 Толщина плит определяется на основании
конструкторского расчёта в зависимости от снеговой
нагрузки, уклона скатов, наличия обрешётки и т.д.

3.1.3 Плиты необходимо разрезать и крепить в разбежку как показано на рис.5.

3.1.4 Горизонтальный стык плит должен обязательно
приходиться на доску обрешётки.

3.1.5 Перепад по высоте между плитами не должен
превышать 2 мм.

3.1.6 Между плитами следует оставлять зазор 3–5 мм
для компенсации линейного расширения.

3.1.7 Крепёж плит сплошного основания — тип 2 (таблица №1).

Рис. 5. Укладка сплошного основания из плит
ОСП-3 или фанеры ФСФ по обрешётке.

3.2 Основные правила устройства сплошного основания из шпунтованной или обрезной доски.

3.2.1 Древесина должна быть не ниже 1 сорта с относительной влажностью не более 20 %.

3.2.2 Внимание! Фрагменты годовых колец должны
быть ориентированы выпуклостями вниз (рис. 6)

3.2.3 Толщина доски определяется на основании
конструкторского расчёта в зависимости от снеговой нагрузки, уклона скатов, шага стропил и должна быть
не менее 25 мм. Ширина доски должна быть не более
100 мм. Перед использованием материал необходимо откалибровать, чтобы перепад по высоте досок не
превышал 1 мм.

3.2.4 Горизонтальный зазор между не шпунтованными досками и вертикальный зазор для всех досок
должен быть 1 мм.

3.2.5 Крепёж досок – тип 2 (таблица №1). Доска
должна фиксироваться в каждое стропило в 2 местах
фиксации (рис. 6).

3.2.6 Вертикальный стык досок должен обязательно
приходиться на стропило и иметь разбежку через
каждый ряд (рис. 6).

3.2.7 Доска должна быть обработана антисептическими и огнебиозащитными составами.

3.2.8 На сплошное основание из шпунтованной или
обрезной доски рекомендуется монтаж подкладочных
ковров Döcke PIE на основе СБС-модифицированного битума.

Рис. 6. Укладка сплошного основания из шпунтованной или обрезной доски.

Характеристика гибкой черепицы Shinglas

Shinglas – это продукт отечественного производителя, компании «Техно Николь».

Модельный ряд из 60 разновидностей. Относится к приемлемым бюджетным вариантам мягкой кровли.

Черепица многослойная структура, основой которой выступает стекловолокно, которое с двух сторон покрыто битумом.

Битум с добавлением пластификаторов или прошедший высокотемпературную обработку кислородом, что повышает его температуру плавления.

А на нижнюю часть наносят самоклеющееся покрытие из полимерной битумной массы.

Расход материала, обычно считают пачками, а количество готовой кровли в пачке зависит от серии:

  • Континент и Вестерн содержат в пачке — 1,5 кв.м.
  • Ранчо и Джаз содержат в пачке — 2 кв.м.
  • Кантри содержит в пачке — 2,6 кв.м.
  • Все остальные виды кровли, содержат в пачке – 3 кв.м.

Если вы собрались покупать черепицу Шинглас то следует предусмотреть отходы материала, а они составляют 8-12 %, от всей площади.

Выпускается однослойной, двухслойной, трехслойной. А так же классифицируется по форме нарезки Драконий зуб, Аккорд, Брикс и другие.

Вспомогательные материалы для монтажа мягкой кровли

При монтаже любой мягкой кровли используют вспомогательные средства, такие как:

  1. Подкладочный материал. В основном применяют 3 основных вида подкладочного слоя.

ANDEREP PROF – изготавливают из полиэфира. Самый легкий и прочный материал подходит под любой вид кровли. Вес 0.4 кг. на 1 кв. м.

ANDEREP ULTRA – прочная полиэфирная основа, которая покрыта мелкозернистой посыпкой. Материал самоклеющийся, используют для гидроизоляции под мягкую кровлю или финишное плиточное покрытие.

ANDEREP GL – принцип устройства и строения как у мягкой черепицы, крепится так же механически, и не требует использования мастик для герметизации швов. Применяют преимущественно под мягкую черепицу.

  1. Кровельные гвозди. Это стальной крепеж, покрытый сверху нержавеющей сталью, диаметр шляпки гвоздя не меньше 9 мм. А так же диаметр стержня не меньше 3 мм. Расход крепежа на 1 кв. м. составляет 80 гр.
  1. Ендовый ковер. Основу составляет полиэстер, покрытый базальтовыми гранулами. Имеет вид рулона, используют в качестве гидроизоляционного материала в области ендов.
  1. Мастика №23. Или еще ее называют Фиксер. Состоит из битума, полимера и вспомогательных компонентов. Применяют для промазывания швов, приклеивания подкладочного материала к разным видам поверхностей. Расход зависит от вида работ. Проклейка, нахлестав и торцевые части расход – 100 гр. на 1 погонный метр. Для ендового ковра потребуется 400 гр. на 1 кв. м. Герметизация примыканий потребует около 700 гр. на 1 п.м. Здесь следует отметить, мастику не стоит разводить, она готова к использованию. Так же чтобы слой не превышал больше 1 мм. Если эти нюансы не учесть, возможны появления мест протекания.
  2. Фурнитура и молдинги. К ним относят планки примыкания, свесы фронтонные, карнизные, снегозадержатели и многое другое. Все эти компоненты выполнены из металла и покрыты специальным покрытием.

А теперь мы вам расскажем, почему мы остановились именно на черепице Шинглас.

Потому что как черепица, так и все вспомогательные материалы и комплектующие изготавливаются одним производителем Техно николь и их можно купить в одном месте. Что очень удобно и экономит много времени.

Укладка кровельных мембран (подкровельных плёнок)

Супердиффузионные кровельные пленки Docke имеют следующие преимущества:

  1. При монтаже, как отмечают специалисты компании «Евромет», не требуется оставлять воздушный зазор, можно устанавливать мембраны на утеплитель.
  2. При необходимости допустимо использование в качестве временного фасада или кровельного покрытия.

Монтаж проводится по следующим правилам:

  1. Перед установкой кровельных мембран размещается утеплитель.
  2. Мембраны групп FS и RS могут использоваться в качестве временного фасада либо кровельного покрытия в течение 3-х месяцев (не более).
  3. Укладка пленок проводится с нахлестом. Он определяется с помощью разметки полотна.
  4. На стыках в продольном и поперечном направлении необходимо проклеивание с использованием специальной ленты.
  5. Стыки обязательно должны приходиться на твердое основание (например, на обрешетку, стропила и пр.).
  6. Первичное крепление мембран выполняется с помощью гвоздей с широкими шляпками либо строительного степлера.
  7. При выполнении работ необходимо строго соблюдать инструкцию завода-изготовителя.
Группа Тип Назначение Особенности монтажа Ориентация поверхности
относительно утеплителя
RH Пароизоляционная
плёнка
Кровельная/фасадная С внутренней стороны
утеплителя без зазора
Для Silber – блестящей стороной
от утеплителя
RS Супердиффузионная
мембрана
Кровельная ветровлагозащита С внешней стороны
утеплителя без зазора
Надписями наружу
FS Фасадная
FM Диффузионная
мембрана
С внешней стороны
утеплителя. Зазор 40 мм

Укладка пароизоляции

Пароизоляционная пленка для кровли укладывается вдоль линий карнизов таким образом, чтобы направить рефлекторный слой внутрь строения.

Ширина нахлестов при укладке пароизоляционной пленки должна составлять 15 см. В местах нахлестов пленка скрепляется с помощью ленты с двухсторонним клеящим слоем. Также для улучшения герметичности можно применять ремонтную ленту вдоль всего нахлеста.

Стыки со стенами, дымоходами и т.п. выполняются так, чтобы кровельная пароизоляция заходила внутрь на 5-10 см, а затем плотно приклеивалась бутиловым клеем к стене. Дополнительно можно использовать прижимные планки.

Все отверстия и примыкания необходимо дополнительно проклеивать ремонтной лентой.

Монтаж супердиффузионных мембран

Укладка кровельных супердиффузионных мембран выполняется поверх уплотнителя непосредственно на стропила. Крепление выполняется с помощью контрбруса так, чтобы предусмотреть наличие вентиляционных каналов.
В коньковой и хребтовых частях выполняется нахлест минимум в 20 см.
В процессе укладки нахлест составляет не менее 15 см. Места нахлестов отмечаются на самой мембране специальными линиями. Если кровля имеет угол до 22°, нахлест выполняется не менее чем на 20 см.
Все отверстия, повреждения, нахлесты обрабатываются клеящей лентой. В местах, где мембрана примыкает к элементам кровли, применяется бутиловая лента либо герметик для кровли.

Монтаж контрбруса:

  • При использовании гибкой черепицы необходимо выбирать брус, толщина и ширина которого составляют не менее 5 см.
  • Длина отрезков бруса составляет не менее 150 см. Эти отрезки прибиваются так, чтобы оставить между торцами зазор от 5 см.
  • Контрбрус набивается так, чтобы разрывы между отдельными брусками не совпадали с концами стыковочных досок от обрешетки для укладки ОСБ-плит.
  • Разрывы между брусками не должны находиться на одной линии.
Стрелками показано движение воздуха

Особенности монтажа гибкой черепицы

Гибкая черепица Döcke PIE подходит для устройства кровельного покрытия крыш любой конфигурации: односкатных, двухскатных и сводчатых, конусо- и куполообразных. Минимальный уклон кровли из мягкой черепицы составляет 12°. К установке кровельного покрытия приступают только после окончания монтажа стропильной системы, кронштейнов для водостоков, технологических отверстий под инженерные коммуникации и пр.

Важно! Обустройство конструктивных элементов кровли выполняется в строгом соответствии с действующими строительными нормами и техническими расчетами.

Оптимальные условия для монтажа – сухая теплая погода и небольшая облачность. Умеренное воздействие солнца естественным образом ускорит склеивание поверхностей листов, а чрезмерное — сделает гонты излишне мягкими и усложнит работу с ними.

При температуре ниже +10°C гонты становятся жестче и для возврата им пластичности, необходимой для монтажа, нужно соблюдать следующие рекомендации:

  • Перед укладкой и черепицу, и подкладочные ковры, и мастику следует хранить не менее 24 часов в помещении с температурой выше 15°C.
  • Вынос материалов на открытый воздух осуществляется частями по мере необходимости.
  • Во время укладки используется строительный фен, посредством которого повышается эластичность и улучшается сцепляющие характеристики материалов.

Во время атмосферных осадков проведение кровельных работ запрещено, а участки с уже установленным покрытием должны быть укрыты для предотвращения попадания влаги внутрь кровельного пирога.

Правила укладки подкладочного ковра

Монтаж подкладочного ковра выполняется постепенно по направлению снизу вверх, от края карнизного свеса до конька.

Сначала застилаются ендовы, при этом полотно равномерно распределяется по сторонам скатов.

Затем полотнище стелется вдоль карниза

Как понять, на какую ширину нужно класть самоклеящийся ковер? Для расчета используется следующая формула:

Ширина самоклеящегося участка = величина карнизного вылета + ширина стены + 50 см.

  • Дальше укладка продолжается подкладочными коврами Деке ПАЙ механической фиксации (STANDARD, STANDARD PLUS, COMFORT COMFORT EL или COMFORT GLASS).
  • Каждое следующее полотно накладывается на предыдущее с перехлестом в 10 см, закрывая ряд крепежных элементов. Такое расположение нахлестов предотвратит попадание влаги под место стыка.
  • Торцевые нахлесты должны быть не менее 15 см.
  • Места нахлестов дополнительно промазываются битумной мастикой Деке ПАЙ при помощи шпателя слоем в 0,5 мм.

Использование мастики в комплексе с самоклеящимися коврами и моделями STANDARD PLUS и COMFORT EL с клеевой полосой не требуется. Исключение – когда клеевой слой срезается при подгонке под конфигурацию кровли.

  • Каждые 20 см по периметру полотно фиксируется к настилу посредством кровельных гвоздей, а промежуток между кромкой и шляпкой крепежа должен быть в пределах 2-3 см.
  • Вдоль карниза полотно прижимается карнизными планками.

Укладка гонтов гибкой черепицы

Перед выполнением монтажа с помощью мелованного шнура на подкладочном ковре выполняется разметка. Шаг для горизонтальных линий составляет ширину 4-6 рядов гонтов. Для вертикальных линий шаг должен составлять длину 1-2 гонтов. Разметкой необходимо пользоваться в процессе укладки битумной черепицы.

Разметка ската крыши:

Посередине ската на линии перегиба карнизной планки отметьте точку 1. От точки 1 в обе стороны вдоль линии перегиба карнизной планки отмерьте отрезки по 1500 мм. Это будут точки 2 и 3. Затем от точки 2 отмерьте отрезок 2000 мм в направлении точки 3. Это будет точка 4. Точку 5 получить аналогично точке 4, отмерив отрезок 2000 мм от точки 3 в направлении точки 2.

Начертите две дуги, используя шнурку в качестве циркуля. Центр окружности для первой дуги – точка 2, начало дуги – точка 4. Центр окружности для второй дуги – точка 3, начало дуги – точка 5. В месте пересечения двух дуг отметьте точку 6. Соедините точку 6 с точкой 1. Отрезок 6-1 является перпендикуляром линии перегиба карнизной планки. Продлите отрезок 6-1 до конька.

Нанесите линии, параллельные линии перегиба карнизной планки. Первую линию нанесите с отступом a от линии перегиба карнизной планки. Последующие – с отступом b.

Нанесите от конька до линии перегиба карнизной планки линии, параллельные отрезку 6-1 с отступом с.

Данные отступы будут отличаться в зависимости от коллекции гибкой черепицы Docke PIE:

Коллекция a, мм b, мм c, мм
Кёльн, Шеффилд, Сота 343 137 167
Цюрих, Женева, Крона 353 142 125
Гранада, Генуя, Тетрис 343 136 166
Ницца 343 128 167
Льеж, Кольчуга 353 140 100

Разметка используется в качестве «справочной» сетки.

Основные правила монтажа:

В процессе укладки необходимо чередовать листы из нескольких разных упаковок. В результате рисунок готового покрытия станет более естественным.
Укладка должна идти снизу вверх

У гонтов, укладываемых на полосу карниза, изнаночная сторона полностью промазывается битумным клеем.
Укладка гонтов на сложные кровли выполняется с середины, на простые — от краев.
Важно, чтобы лепестки листов черепицы полностью перекрывали линию стыка карнизных полос.
Для этого первый ряд укладывается так, чтобы нижняя кромка листов черепицы на 1 см отступала от нижнего края карнизной полосы.
Стыковка боковых торцов выполняется без нахлеста.

Правильное крепление гвоздей

Если уклон кровли не превышает 45°:

Лист черепицы прибивается 6-ю гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы.

За один из ориентиров берется нижняя клеевая полоса. Гонт фиксируется тремя гвоздями по центру ее нижней границы. Еще два места крепления гвоздями — края (в 2,5 см от каждого края).

Лист черепицы в 4-х местах прибивается гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы.

Если уклон кровли превышает 45°:

Лист черепицы прибивается 6-ю гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы.

За один из ориентиров берется нижняя клеевая полоса. Гонт фиксируется тремя гвоздями по центру ее нижней границы. Еще четыре места крепления гвоздями — верхние и нижние углы (в 2,5 см от каждого края).

Лист черепицы в 4-х местах прибивается гвоздями. Места фиксации выбираются по центру нижней границы клеевой полосы. Дополнительно два гвоздя вбиваются в верхние углы

Черепица этого вида крепится одним и тем же способом независимо от уклона кровли. В верхних углах вбивается по одному гвоздю. Еще пять точек крепления располагаются вдоль нижнего края клеевой полосы.

  1. Вбивать гвозди нужно таким образом, чтобы их шляпки были закрыты гонтами, расположенными в следующем ряду.
  2. Крайние в ряду гонты подрезаются с торцов так, чтобы выдержать нужную длину. Подрезанные края нужно промазать мастикой на 10 см от края (не более), а затем приклеить к основанию.
  3. На ендовах края листов нужно обрезать таким образом, чтобы оставить открытую полосу ендового ковра (ширина от 10 до 15 см). Подрезанные края плиток на 10 см промазываются мастикой.

Укладка следующих, расположенных выше рядов проводится так, чтобы смещать их на половину лепестка. Монтаж таким образом выполняется для гонтов всех видов.

Вариант 1Коллекции «Кёльн», «Шеффилд», «Сота»

Вариант 2Коллекции «Генуя», «Гранада», «Тетрис»

Вариант 3Коллекция «Цюрих»

Вариант 4Коллекция «Ницца»

Вариант 5Коллекции «Льеж», «Кольчуга»

Если в упаковке гонтов оказывается влага, их необходимо просушить на открытом воздухе в течение 5-10 минут. Образование влаги характерно для недавно, менее нескольких недель назад произведенной черепицы и обусловлено технологическими нюансами самого производственного процесса. Такая влажность никак не влияет на эксплуатационные характеристики покрытия.

Особенности ковра

Современные строители все чаще сталкиваются с мягкой кровлей. Новые образцы покрытий отличаются множеством возможностей как в декоративном смысле, так и в плане практичности при эксплуатации.

Подкладочный ковер – обязательный компонент кровельного пирога при укладке мягкой кровли. Он предотвращает появление складок и неровностей. Стоит учитывать, что черепица имеет свойство усаживаться. Окончательную форму она приобретает под воздействием дождя и снега, ветровых нагрузок, температурных перепадов.

Ковер представляет собой пленку, которая состоит из нескольких слоев:

  • основой является стеклохолст;
  • полимер;
  • мелкая крошка снаружи;
  • защитный и клеевой слой.

Основная функция подкладочного ковра – компенсация перепадов уровня кровельного покрытия, происходящих под воздействием внешних условий. Защитное покрытие само по себе отличается высокой надежностью и устойчивостью к различным воздействиям. Особенно популярен вспомогательный материал в регионах с большим процентом дождливых дней в году. Наиболее востребована на современном рынке продукция компании «Технониколь».

Инструменты и оборудование для устройства мягкой кровли

Комплект инструментов, требуемых для укладки мягкой кровли, найдется в каждой домашней мастерской:

Молоток кровельщика Шпатель Нож для разрезания гонтов Ножницы по металлу
Пистолет для герметика Строительный фен Шнурка строительная для разметки  Рулетка

Кровельные гвозди и саморезы

Тип крепежа Область применения Вид крепежа Длина Особенности
Тип 1 Подкладочные ковры, рядовая гибкая черепица, коньково-карнизная черепица, ендовый ковер, карнизные и торцевые планки Оцинкованные ершёные гвозди Не менее 30 мм Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Тип 2 Сплошное основание – плиты ОПС-3 или фанера ФСФ Оцинкованные ершёные гвозди Не менее 50 мм С потайной головкой
Оцинкованные винтовые гвозди
Саморезы оцинкованные, анодированные или гальванизированные по дереву

Кроме инструментов понадобятся:

  • материал для обустройства настила;
  • аэраторы для вентиляции кровли;
  • подкладочный и ендовый ковер Döcke PIE;
  • карнизные и фронтонные планки из металла;
  • прямоугольная коньково-карнизная и декоративная рядовая черепица Döcke PIE.
  • битумная мастика Döcke PIE;
  • снегозадержатели;

Для обеспечения безопасности также потребуется страховочное снаряжение.

Подготовка кровельного пирога под мягкую кровлю

Как выглядит кровельный пирог под мягкую кровлю

Перед тем, как приступить к укладке гибкой черепицы, нужно подготовить кровельный пирог. И тут нет ничего сложного: изоляция, сплошной настил, подкладочный и ендовый ковры. Рассмотрим каждый слой подробно:

1. Изоляция

Если вы хотите продлить срок службы кровельного материала и утеплителя, помните главное правило долговечной кровли – влаги в подкровельном пространстве быть не должно. Поэтому даже если в доме холодный чердак, все равно нужно предусмотреть вентиляцию кровельного пирога. Для этого существуют гидроизоляционные пленки и мембраны.

А если комната под крышей из гибкой черепицы планируется быть жилой, то важно чтобы в кровельном пироге был и слой пароизоляции. Для этого под утеплитель укладывается пароизоляционная пленка

Она защищает минвату от конденсата.

Внимание: все изоляционные пленки раскатываются с нахлестом в зависимости от угла кровли без щелей и зазоров, а в местах стыков проклеиваются специальным скотчем HPX для фиксации полотен. Крепление к стропильной системе пленок возможно только с помощью деревянных брусов.. 2

Сплошной настил

2. Сплошной настил

Главная задача основания под гибкую черепицу – выровнять поверхность и обеспечить возможность фиксации гонтов. Поэтому покрытие, на которое набиваются гонты гибкой черепицы, должно быть жестким, ровным и сухим. В качестве основания под монтаж гибкой черепицы чаще всего выбираются стружечно-ориентированные плиты или, проще говоря ОSB, реже влагоустойчивая фанера и шпунтованная доска. Но все-таки OSB-плиты дешевле фанеры и легко образуют ровное покрытие без перепадов и, в отличие от доски, не дают деформацию при усушке со временем.

Устройство гибкой черепицы: основание под мягкую кровлю

Внимание: на этапе укладки настила под мягкую кровлю не забудьте об усилении краев скатов кровли. Еще до начала монтажа гибкой черепицы необходимо усилить металлическими карнизными планками карнизный свес кровли и торцевой

На рисунке ниже показано как зафиксировать карнизную планку на крыше. Обратите внимание, что гвозди крепятся в шахматном порядке через 12-15 см, а в местах нахлестов через 2-3 см. Для нахлеста планок не забываем оставлять 30-50 мм.

Усиление металлическими планками карнизного свеса мягкой кровли

Финишное покрытие

Если вы внимательно читали предыдущие разделы статьи, то наверняка уже выбрали кровельный материал. Но, пройдемся еще раз по некоторым из них.

Так, например, самой низкой стоимостью отличается шифер. Он позволяет достаточно легко провести монтаж кровли и при этом получить надежную защиту дома. Но внешний вид такой крыши, мягко говоря, не слишком привлекательный. Так как шифер не отличается изящностью, то его зачастую используют для монтажа кровли на пристройках, банях и гаражах. Впрочем, шифер будет хорошим решением для маленького дачного домика.

Натуральная черепица имеет гораздо лучший внешний вид. Дом с таким покрытием хорошо выделяется наряду с другими. Черепица имеет массу достоинств, но следует помнить, что она очень тяжелая. А поэтому система стропил должна быть достаточно прочной и качественной. Срок службы такой кровли очень высок, ее укладка относительно легка и быстра. Но для работ придется привлекать специалистов, так как огромную роль играет правильная организация системы обрешетки.

Большой популярностью пользуется металлочерепица. Она имитирует внешний вид предыдущего покрытия. К тому же технические характеристики находятся на высоком уровне — долговечность, красота, легковесность и дешевизна. Монтаж такой кровли не займет много времени. К тому же, благодаря покрытию защитным полимером, металлочерепица прослужит долгие годы, не требуя ремонта. С определенного расстояния кажется, что крыша покрыта отдельными элементами черепицы, но на самом деле она состоит из листов, которые необходимо уложить в определенной последовательности.

Независимо от выбранного материала, всегда следует подкладывать нижний элемент под верхний. Каждый тип кровельного покрытия имеет свои особенности укладки, а поэтому необходимо строго придерживаться инструкции работ или же обратиться за помощью к профессиональным кровельщикам.

Заключение

Технология монтажа подкладочного ковра под гибкую черепицу зависит от угла монтажа. Перед укладкой материала стоит учесть способ крепления кронштейнов водостока. Обычно они монтируются еще до монтажа защитного слоя. Укладка подкладочного ковра под битумную черепицу производится так же, как и в случае с другими вариантами мягкого покрытия.

Таким образом, монтаж подкладочного ковра осуществляется по определенной технологии и в соответствии с углом наклона ската. Также стоит учесть правила, которые прописаны в инструкции к определенному виду материала.

Что еще почитать по теме?

Оцените статью
