Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция

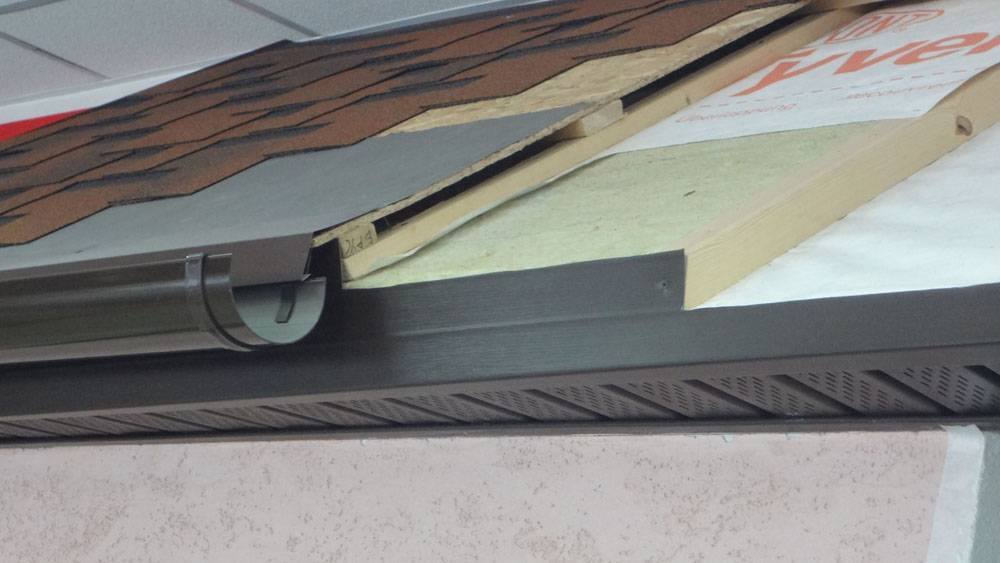

Монтируем металлические карнизные планки. Для защиты края облицовки от влаги, поверх подкладочного материала монтируют металлические карнизные балки.

Металлические карнизные планки для защиты торцов обрешётки

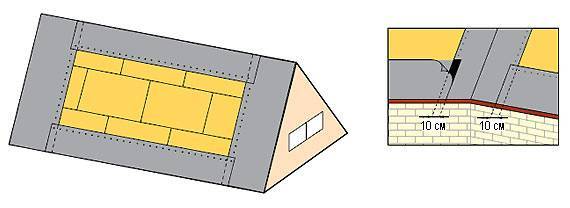

Монтаж ендового ковра. Для увеличения водопроницаемости кровли в ендовах, укладывается специальный ендовой ковер соответствующий цвету кровли, края фиксируются гвоздями.

Ендовый ковёр под гибкую черепицу

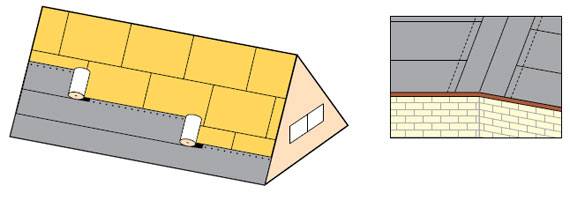

Монтируем карнизную черепицу. Монтируем самоклеющеюся карнизную черепицу, которая идет вдоль карнизного свеса. Мягкую черепицу укладывают стык в стык и прибивают вблизи с метами соприкосновения с последующим слоем черепицы.

Укладка карнизной гибкой черепицы вдоль свеса кровли

Монтируем рядовую черепицу. Укладку начинаем от центра карнизного свеса по направлению торцевых частей кровли. Приклеиваем черепицу, предварительно сняв защитную пленку с обратной стороны, и прибиваем каждую четырьмя кровельными гвоздями чуть повыше линии паза плитки. Если уклон кровли более 45 градусов, то каждая плитка крепится на 6 гвоздей. Первый ряд черепицы укладываем так чтобы нижняя кромка находилась выше, чем на 1 см от нижнего края другой.

Укладка мягкой черепицы

Монтируем коньковую черепицу. Коньковая черепица получается в результате деления карнизной черепицы на 3 части. Монтируют ее на конек кровли, прибив при этом четыре гвоздя, таким образом, чтобы гвозди оказались под следующей черепицей.

Укладка гибкой черепицы на конёк кровли

Данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой.У нас вы можете узнать как выбрать черепицу, получить актуальную информацию о стоимости. Офис продаж.

«Синяя голова»Разработка сайта

Полезная информация

Помимо большого выбора черепицы для кровли мы предлагаем вашему вниманию весь спектр строительных материалов для отделки коммерческих зданий и индивидуальных домов, самые различные виды кровельных и фасадных покрытий, облицовочных материалов и аксессуаров.

Особенности монтажа гибкой черепицы

Гибкая черепица Döcke PIE подходит для устройства кровельного покрытия крыш любой конфигурации: односкатных, двухскатных и сводчатых, конусо- и куполообразных. Минимальный уклон кровли из мягкой черепицы составляет 12°. К установке кровельного покрытия приступают только после окончания монтажа стропильной системы, кронштейнов для водостоков, технологических отверстий под инженерные коммуникации и пр.

Важно! Обустройство конструктивных элементов кровли выполняется в строгом соответствии с действующими строительными нормами и техническими расчетами.

Оптимальные условия для монтажа – сухая теплая погода и небольшая облачность. Умеренное воздействие солнца естественным образом ускорит склеивание поверхностей листов, а чрезмерное — сделает гонты излишне мягкими и усложнит работу с ними.

При температуре ниже +10°C гонты становятся жестче и для возврата им пластичности, необходимой для монтажа, нужно соблюдать следующие рекомендации:

• Перед укладкой и черепицу, и подкладочные ковры, и мастику следует хранить не менее 24 часов в помещении с температурой выше 15°C.
• Вынос материалов на открытый воздух осуществляется частями по мере необходимости.
• Во время укладки используется строительный фен, посредством которого повышается эластичность и улучшается сцепляющие характеристики материалов.

Во время атмосферных осадков проведение кровельных работ запрещено, а участки с уже установленным покрытием должны быть укрыты для предотвращения попадания влаги внутрь кровельного пирога.

Устройство кровельного пирога

Кровельный пирог представляет собой многослойную конструкцию, состоящую из гидроизоляции, пароизоляции, элементов вентиляции, утеплителя и многих других материалов и элементов. Технология устройства кровельного пирога направлена на продление срока службы кровли.

Холодная крыша

В качестве холодной крыши, как правило, выступает кровля различных навесов, холодных чердаков и других построек, которые не требуют значительного утепления. Стоимость такого варианта пирога значительно ниже благодаря отсутствию большей части компонентов. Кроме того, холодная крыша характеризуется быстрым и лёгким монтажом, состоящим из следующих работ:

установка поверх стропильной системы шаговой обрешётки;

монтаж OSB или фанеры;

настил подкладочного ковра;

финишная отделка черепицей.

Тёплая крыша

Для нее характерно наличие большого количества слоёв, которые монтируются на установленную стропильную систему в несколько этапов. Основными работами при утеплении сверху являются:

• установка паробарьера;

• Устройство теплой крыши для гибкой черепицы

• выполнение черновой обрешётки;

использование утеплителя;

монтаж гидробарьера или СДМ-мембраны;

установка контрбруса или контррейки;

обрешётка;

укладка OSB или фанеры (желательно использовать хвойные породы древесины);

финишный настил из гибкой черепицы.

Последовательность монтажных работ при устройстве пирога снизу характеризуется добавлением полипропиленового шпагата, который предназначается для укрепления ваты до установки паро-барьера и обрешётки чернового варианта. Такой способ утепления включает следующие работы:

монтаж на стропильную систему гидро-барьера или СДМ-мембраны;

установка контрбруса;

монтаж обрешётки;

настил OSB;

установка подкладочного ковра;

настил черепицы;

установка утеплителя и полипропиленового шпагата;

монтаж паробарьера;

выполнение черновой обрешётки.

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Полезное: Перекрытия в каркасном доме

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Обрешетка не только дополнительно удерживает уже уложенный утеплитель, но и принимает на себя нагрузку листового материала для внутренней обшивки стен. Также в образованные ячейки можно уложить еще один слой теплоизоляционного материала. Принцип работы с ним тот же, что и с первым слоем.

Пирог в конструкции мягкой кровли

Мягкую кровлю устанавливают на скатных крышах и на плоских. На скатных это покрытие из гибкой черепицы. Кроме небольших технологических нюансов, зависящих от марки, разницы в монтаже гибкой черепицы нет, и пирог мягкой кровли выглядит примерно одинаково.

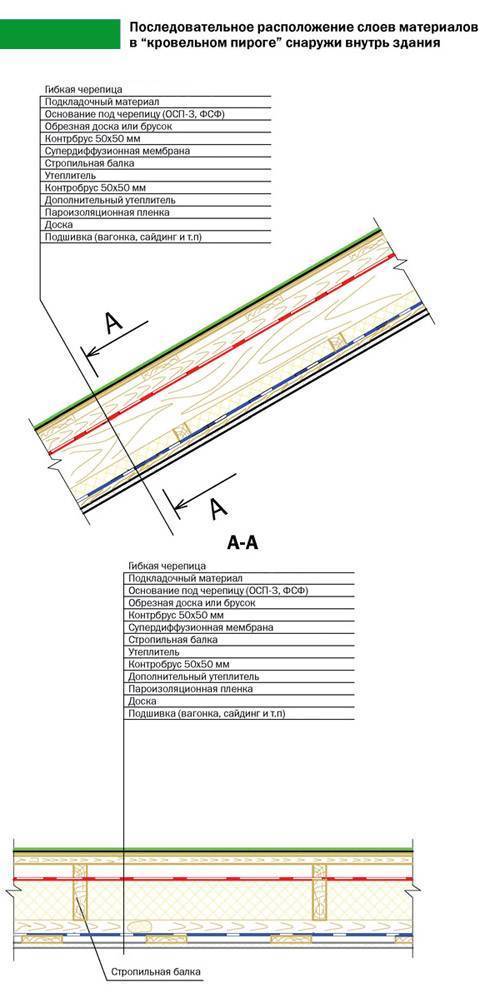

Расположение слоев снизу вверх (на примере пирога мягкой кровли Технониколь):

• внутренняя обшивка потолка;
• пароизолирующая мембрана. Ее располагают отводящей стороной вниз, в сторону от утеплителя;
• промежуточная обрешетка (для фиксации утеплителя);
• плитный утеплитель, проложенный между стропилами;
• гидроизоляция (супердиффузная мембрана);
• контробрешетка, обеспечивающая вентилируемое пространство под кровлей;
• сплошная обрешетка из водостойкой фанеры или OSB;
• подкладочный ковер;
• черепичное финишное покрытие.

Пирог мягкой кровли с утеплителем обязательно должен хорошо вентилироваться, поскольку гибкая черепица – абсолютно водонепроницаемый и паронепроницаемый материал. Для этого необходимо соблюдать следующие правила:

обязательно наличие контробрешетки. Поскольку основная обрешетка под мягкую черепицу – сплошная, класть ее прямо на стропила нельзя. Фанера будет примыкать к слою утеплителя, пространства для вентиляции не останется;

под коньковую черепицу устанавливают аэратор – жесткий перфорированный элемент, предназначенный выводить из-под фанеры влагонасыщенный воздух от кровельного пирога.

Монтаж пирога обычно осуществляется в таком порядке:

1. Пароизоляцию подшивают степлером к стропилам со стороны чердака.

2. Со стороны крыши между стропилами ставят в распор плиты утеплителя.

3. Накрывают их гидроизолирующей пленкой. Гидроизоляцию раскатывают вдоль конька, начиная с карниза. Верхнюю полосу кладут с нахлестом на нижнюю, швы фиксируют монтажным скотчем.

4. Поверх гидроизоляции на стропила вдоль них набивают бруски контробрешетки.

5. Далее кладут фанеру, подкладочный ковер и финишное покрытие.

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досокИсточник krysha-expert.ru

И два важных момента:

• между укладываемыми плитами или листами оставляют зазор – 1 см;
• укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

Проверка готовой конструкции

Монтировать мягкую кровлю начинают после проверки качества готовой обрешетки. Допущенные ошибки дорого обойдутся – битумные материалы невозможно использовать повторно после демонтажа, в отличие от жестких листовых и штучных.

Проверяют:

• Жесткость настила – он не должен прогибаться под весом человека.
• Наличие и размер компенсационных зазоров – без них настил вспучится под воздействием высоких температур и влаги, слишком широкие зазоры станут причиной деформации кровельного покрытия. Обнаруженные щели можно закрыть жестяными полосками.
• Качество поверхности обрешетки. Правильно выполненный настил не имеет заметных перепадов по высоте между планками или щитами.
• Отсутствие торчащих шляпок крепежных элементов, острых краев, способных повредить кровельный ковер.
• Наличие антисептической обработки всех деревянных деталей и щитов, из которых собрана конструкция. Уже смонтированную обрешетку полноценно не обработать – сопряжения элементов останутся недоступными и в ходе эксплуатации крыши послужат очагами распространения грибка.

Требования к кровельному пирогу

Не всегда кровельный пирог для битумной черепицы состоит из всех вышеописанных слоев. Он может сокращаться за счет элементов, которые не нужны в данной конструкции. зависит от следующий факторов:

• Тип сооружения. Для определения состава кровельного пирога следует выяснить к какому типу относится здание: производственному, жилому или хозяйственному.
• Характер использования. В домах, используемых только в теплое время года, не предусматривается отопление, поэтому из состава пирога исключается утеплитель.
• Наличие отапливаемой мансарды. Если дом оснащается жилой мансардой, то в состав мягкой кровли обязательно включают термоизоляцию.
• Климатические условия в зоне строительства.

Конструкция мягкой кровли

Устройство кровельного пирога под мягкую кровлю

Битумная черепица – универсальный кровельный материал, который применяют в строительстве крыш любой формы. Под крышей можно сделать теплую мансарду или холодный чердак.

Кровельный пирог под мягкую кровлю — это многослойная конструкция, которая обеспечивает защиту подкровельного пространства от неблагоприятных факторов: конденсата, влаги, потери тепла.

Все слои связаны между собой, и любое нарушение технологии отразится на защитной способности крыши, и здесь важно грамотно провести монтаж, учитывая последовательность установки каждого слоя

1. Гидроизоляция — защищает подкровельное пространство от влаги и конденсата. Пленка укладывается горизонтально на стропила и фиксируется брусками, которые крепят с небольшой разбежкой, чтобы воздух мог беспрепятственно двигаться.
2. Обрешетку под мягкую черепицу делают из сухой доски толщиной 25-30 мм.
3. Сплошной настил из досок, влагостойкой фанеры или ориентированно-стружечной плиты укладывают на обрешетку. ОСП считается лучшим вариантом: в ее состав входят специальные защитные смолы, спрессованная под давлением стружка меньше страдает от влаги.
4. Подкладочный ковер на основе битума с полимерной крошкой выравнивает основание и дополнительно защищает от влаги. Производители рекомендуют класть подкладочный ковер по всему периметру крыши.
5. Утеплитель укладывают со стороны помещения в пространство между стропил.
6. Пароизоляционную пленку крепят поверх утеплителя для защиты от влажных паров, со стороны помещения.

Все эти материалы необходимы лишь при устройстве утепленной мансарды. Если под крышей будет холодный чердак, утеплитель и паробарьер не устанавливают.

Последовательность монтажа

Все деревянные изделия кровельного пирога желательно обработать защитным составом от жучков.

• Монтаж начинается с укладки поперек стропил гидроизоляционной пленки. Полосы укладываются снизу-вверх, внахлест 10 — 15 см, для фиксации используют строительный степлер.
• Далее прямо по стропилам набиваются деревянные рейки размером 50х50 мм или 50х60 мм. Это контробрешетка, которая создает вентиляционный зазор между слоем утеплителя и кровельным материалом.
• Затем набивается горизонтальная обрешетка, на которую прибивают листовой материал: влагостойкая фанера или листы ОСБ. Сверху с помощью строительного степлера фиксируется подкладочный ковер.
• Следующий этап – монтаж мягкой черепицы в соответствии с рекомендациями производителя. На этом внешние работы закончены.

Такой кровельный пирог, можно использовать для летних мансард. Если чердачное помещение будет использоваться как полноценная комната, ее придется утеплить.

Ширина утеплителя должна быть чуть больше, чем расстояние между стропильными ногами. Это делается для того, чтобы теплоизоляционный материал плотно входил в пространство между стропилами.

Между элементами кровельного пирога не должно оставаться щелей, которые могут стать мостиками холода. Для этого утеплитель укладывают в несколько слоев, каждый ряд кладут со смещением относительно другого, для перекрытия стыков.

Последний этап – монтаж пароизоляционной пленки. Она так же, как и гидроизоляция, укладывается поперек стропильной системы снизу-вверх. Полосы пленки располагают внахлест, стыки проклеиваются специальной лентой. Крепление производится металлическими скобами или гвоздями.

Схемы устройства кровельного пирога ↑

Характерных различий в составляющих пирога под мягкую кровлю из разных покрытий, рулонных или штучных, нет. Последовательность сборки многослойной конструкции пирога в общем аналогична:

• пароизоляционный слой,
• теплоизоляция,
• гидробарьер, который одновременно выполняет роль декоративного внешнего покрытия и ветрозащиты.

Собственно специфика процесса устройства проявляется при монтаже. Например, под кровельный пирог для мягкой черепицы обрешетка должна быть сплошной, к тому же в дополнение к ней необходимы контрбрусы. Если материал покрытия рулонный, то слои настилаются непосредственно на любое возможное основание без каких-либо вспомогательных элементов

Поэтому особое внимание нужно обратить на особенности процесса монтажа

О происхождении и специфике мягких кровельных покрытий

Еще несколько десятилетий назад в число наиболее распространенных кровельных материалов входила дорогая керамическая черепица и более демократичные шифер и оцинкованная сталь. Монтаж кровельного покрытия был трудоемким занятием, отнимал немало времени и выполнялся силами нескольких работников. Развитие технологий подарило альтернативу классическим материалам — мягкие кровельные покрытия, упрощающие процесс возведения крыши.

Эти современные разработки ведут свое происхождение от рубероида, рулонного материала с гидроизоляционными свойствами. Производство рубероида было незамысловатым: кровельный картон пропитывался, а затем покрывался битумом и добавочным, защищающим от слипания слоем песка (иногда асбестовой посыпкой). Первый мягкий материал плохо справлялся с низкими и высокими температурами и другими капризами матушки-природы; его низкая износостойкость заставила взяться за разработку покрытий нового поколения.

Старый добрый рубероидИсточник krovlyakryshi.ru

Понятие мягкой кровли объединяет несколько классов гибких кровельных материалов, модифицированных производных рубероида, выпускаемых в виде рулонных, пластичных и штучных покрытий. Все они обладают улучшенными потребительскими качествами. Как и прародитель, они гибкие, имеют малый вес, превосходно защищают жилье от погодных капризов; многие способны эффектно преобразить крышу. Благодаря улучшенному составу (с добавкой полимерных компонентов) срок безупречной эксплуатации современной крыши из мягкой кровли увеличился в несколько раз.

5 основных разновидностей мягкой кровли

Производители предлагают следующие классы мягких кровельных материалов, ориентированные на различные способы укладки:

Рулонные покрытия на основе битума. Их преобладающая сфера применения — постройки индустриального назначения и жилые конструкции с плоскими и низко-скатными крышами (когда угол ската не превышает 3º). Рулонные материалы с успехом используются для гидроизоляции крыш, их укладывают полосами, а сцепление обеспечивается наплавлением.

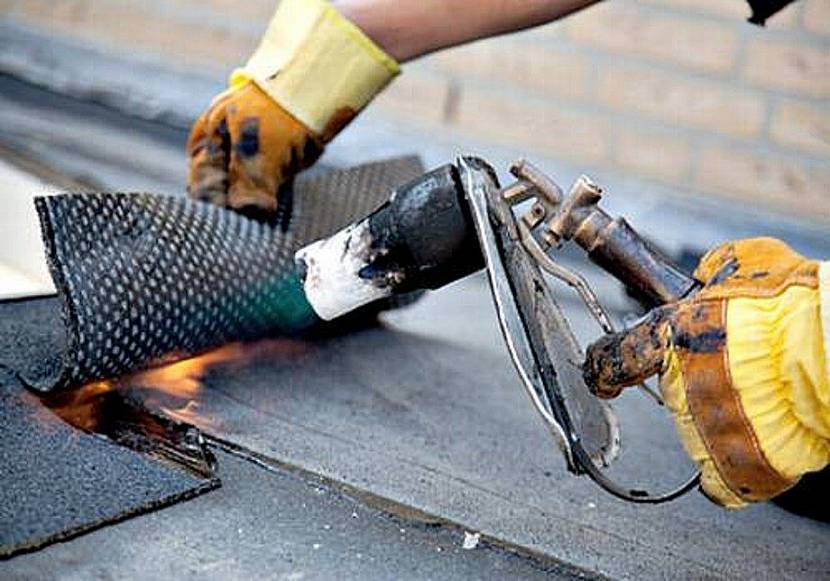

Монтаж мягкой наплавляемой кровлиИсточник legkovmeste.ru

Полимерные мембраны. Также поставляются в рулонном формате, но имеют в составе добавку — полимерный модификатор, нанесенный поверх армирующей основы. Новый компонент улучшает стойкость к высоким температурам и позволяет сохранять пластичность при низких. Битумно-полимерные мембранные материалы обладают хорошей адгезией (сцепляемостью с поверхностью), высокой механической прочностью и способностью восстанавливаться в местах мелких повреждений. Если кровельный ковер подобран правильно, битумно-полимерная кровля прослужит как минимум 20 лет.

Укладка полимерной мембраныИсточник ko.decorexpro.com

Кровельные мастики и эмульсии. Имеют ограниченную область для полноценного использования, так как представляют собой полимерную или битумно-полимерную смесь и правильно ложатся лишь на горизонтальную поверхность. Совсем недавно такие материалы применяли только в качестве гидроизолирующего или связующего слоя в кровельном ковре. Сегодня мастику все чаще используют как полноценное самостоятельное покрытие. В зависимости от вида, ее наносят наливкой, напылением или при помощи шпателя (распределяя по поверхности). Для армирования служат прослойки из стеклохолста.

Крыша под битумной мастикойИсточник postroimka-dom.ru

Безосновные материалы. Относятся к рулонным кровельным покрытиям; широко известный представитель этого класса — полиэтиленовая пленка (обычная или армированная)

Безосновные материалы известны своей пластичностью, долговечностью и биостойкостью, что делает их важной составляющей кровельного пирога (в качестве внутреннего слоя) как плоской, так и скатной крыши

Глухой паробарьер — полиэтиленовая пленкаИсточник projject.ru

Битумная черепица. В своей основе это — штучные изделия модифицированного рубероида. Материал имеет вид гибких листов с фигурным внешним краем. Если рулонные и мастичные материалы подходят для использования на крышах жилых домов в авангардном стиле или хай-тек, то для построек в наиболее распространенном, классическом стиле обычно выбирается битумная черепица. Она способна элегантно имитировать натуральную керамику, сланцевую плитку и деревянный гонт.

Инструменты для монтажа

Гибкую кровлю может укладывать 1 человек, единственное требование к поверхности крыши — ее уклон должен превышать 12º. Максимальный угол уклона не ограничивается. Работы требуют наличия следующих материалов и инструментов:

• нож,
• молоток,
• герметик,
• мастика,
• кровельные гвозди,
• рабочие перчатки,
• мастерок для нанесения мастики,
• коньково-карнизная полоса,
• планки торцевые и карнизные,
• гидроизоляционный подкладочный ковер.

Подготовка поверхности

Основание, к которому прикрепляется материал, должно быть сплошным. Этим отличается устройство кровли из мягкой черепицы от крыш, для которых применяются другие материалы. Для сравнения: металлочерепицу укладывают на обрешетку, между брусьями которой допускается зазор. Это связано с высокой жесткостью металлочерепицы. Мягкая кровля ею не обладает, поэтому требует предварительного монтажа прочного основания.

Для него применяют плиты OSB (ориентированно-стружечные), фанеру толщиной от 9 мм влагостойкую, а также обрезную или шпунтованную доску. Любые из этих материалов укладывают со сдвигом швов, то есть вразбежку, при этом между ними оставляют зазор 1 см.

Поверхность должна быть чистой, гладкой и сухой. От этих условий зависит качество монтажа и срок службы покрытия.

Кровельный пирог также должен иметь следующие слои:

• сначала на стропила укладывают пароизоляционный материал;
• если планируется устройство мансарды, сверху укладывают утеплитель из минеральной ваты;
• с внешней стороны на основание, например, плиты OSB, методом внахлест при помощи кровельных гвоздей прикрепляют гидроизоляционный кровельный ковер; каждую его полосу разворачивают горизонтально снизу вверх с нахлестом 15 см.

Подкладочный ковер кроме защиты от влаги защищает кровлю от разрушения, если работы по монтажу мягкой черепицы временно не проводят.
