Почему в розетке две фазы: выясняем причины появления и самостоятельно устраняем

Еще одна причина возможного появления второй фазы в розетке. Оборванный нулевой провод, идущий от нее, контактирует с фазным

Ситуация нечастая, но возможная. Например, выполнялось сверление стены, и бур перебивает нулевой провод кабеля. В таких случаях почти наверняка – короткое замыкание со срабатыванием защиты. Но если при этом нижний оборванный конец нулевого провода «прикипел» к оставшемуся целым фазному, то получится картина, показанная на схеме выше. Короткого замыкания уже нет, то есть автоматический выключатель на такой контакт реагировать не будет. А вот в розетке появится вторая фаза. Причем, как говорится, на «постоянной основе», то есть независимо от включения нагрузки в остальные розетки. Такое повреждение трудно отыскивается и непросто «лечится». Так что при выполнении сверлильных работ на стенах всегда следует соблюдать нужную осмотрительность.

Возможные последствия и опасность появления двух фаз

Две фазы в розетке дают нулевую разность потенциалов Когда в той или иной розетке сразу 2 фазы, необходимо в первую очередь побеспокоиться о том, чем это грозит пользующимся ей людям. Такое положение недопустимо по следующим причинам:

• Разность потенциалов между клеммами розетки будет равна 220-220=0 Вольт.
• Пропадет напряжение, подключенные бытовые приборы не будут работать.
• Появляется опасность, объясняемая пропаданием цепи защитного заземления, которое в старых домах действует через земляную жилу (из-за отсутствия местного контура).

В данном случае о какой-либо защите говорить вообще не приходится, последствия могут оказаться неприемлемыми для людей. Несведущий электрик, считая, что касается нулевого провода (в изоляции синего цвета) может оказаться под высоким напряжением. Поэтому в нормативной документации предписывается при разборке установочных изделий обязательно проверять посредством индикатора отсутствие фазы на обеих клеммах.

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя.

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

Фрагмент бытовой сети с подключением лампы и розетки

Обозначения:

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.

Выключатель установлен неправильно

Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).

Особенности

Для начала изучите инструкцию о порядке выполнения действий мультиметром. Предварительно потренируйтесь на батарейке, которая имеет слабый питательный элемент. Если у вас небольшой опыт использования прибора, то старайтесь строго соблюдать инструкцию, изучив все возможности мультиметра.

Мультиметр измеряет силу электрического тока в амперах. Ещё в школе нам объясняли, что электрические токи являются направленными движениями заряженных частиц по проводникам. Возникают они с электродвижущими силами, появляющимися вследствие разницы полюсных напряжений на активированном источнике питания.

Проще говоря, сила тока демонстрирует количественную составляющую тех самых частиц с зарядом, которые проходят через определённый схематический элемент в конкретную единицу времени.

На показатель величины силы тока оказывают влияние несколько параметров.

• Связанное прямой пропорциональностью напряжение. Увеличение силы напряжения провоцирует увеличение силы тока.
• Оказывающее противоположное воздействие сопротивление. Возрастая, оно снижает силу тока.

Общий массовый выход окрашивают в тёмный цвет, обозначают «-» или «com». Измерительный потенциальный выход окрашивается красным цветом. Каждый параметр измерения может иметь своё входное гнездо. Не бойтесь запутаться с гнёздами, так как каждое обозначается соответствующими единицами.

Ещё один элемент – это использующаяся для установления пределов измерения рукоятка мультиметра. Она может поворачиваться вокруг своей оси. Цифровые мультиметры имеют значительно большие предельные значения, чем аналоговые. Помимо этого, в цифровой вариант прибора включаются специальный перечень опций, таких как сигналы со звуком и прочее.

Таким образом, проходящая в электроцепи токовая сила, равная 180 А, не может измеряться с использованием мультиметра с пределом максимума 20 А. Итогом такого тестирования станет неисправность мультиметра от сгорания прибора. Ознакомится с максимальными предельными возможностями устройства можно, заглянув в паспортные данные мультиметра или поискав показатели на корпусной основе самого устройства.

Максимальную популярность завоевали мультиметры с цифровым дисплеем, на котором демонстрируются показания в точных выражениях. Научиться использовать такой прибор достаточно легко. Стоимость большинства моделей крайне доступная, что позволяет подобным мультиметрам стойко удерживаться в домашнем инструментальном наборе.

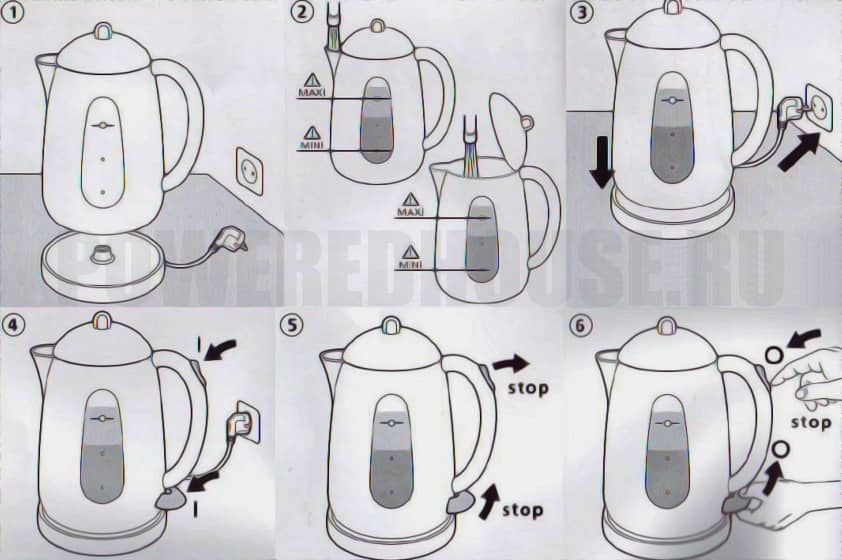

Эксплуатация электрочайника — правила и техника безопасности

1. Перед возобновлением эксплуатации наполните чайник и поставьте его на бумажные полотенца примерно на 15 минут, чтобы убедиться в отсутствии протечек. Затем вставьте вилку в розетку, защищенную УЗО. Включите прибор, и если УЗО сработает, проверьте чайник у специалиста.
2. Когда чайник кипит, не подносите руки к паровыпускному отверстию и носику.
3. Перед включением убедитесь, что уровень воды находится между минимальным и максимальным уровнями.
4. Убедитесь, что шнур подключен правильно, и не вынимайте его во время работы чайника.
5. Если прибор имеет заземление, следует обязательно проверить его надежность тестером. У описанных здесь моделей заземление проверялось, когда один щуп тестера касался земляного контакта вилки, а второй — нагревательного элемента внутри чайника (или дна при скрытом элементе). При проведении данной проверки поставьте чайник на базу.
6. Убедитесь в правильности подсоединения вилки и соответствии номинала предохранителя.
7. Регулярно проверяйте состояние шнура.
8. Держите чайник и шнур вне досягаемости детей.
9. Не допускайте попадания шнура на конфорки или на мокрую поверхность, например, кухонного стола.
10. Не погружайте чайник или базу в воду. Обеспечьте сухость всех электрических контактов.
11. Не пользуйтесь протекающим чайником.
12. При сборке прибора обеспечьте возврат всех деталей и проводов в исходное положение.
13. Перед техобслуживанием чайника обязательно вынимайте вилку из розетки.
14. Всегда ставьте бесшнуровой чайник на базу, прежде чем его включать. Не снимайте чайник с базы, пока он не выключился.
15. Перед тем как наливать воду в чайник, убедитесь, что вилка вынута из розетки, а также отсоедините шнур от чайника.
16. Бесшнуровой чайник перед заполнением водой снимите с базы. Минимальное количество воды обязательно должно покрывать нагревательный элемент — проверьте это.
17. В чайник с дисковым нагревательным элементом налейте хотя бы чашку. Недолив может заставить сработать выключатель защиты, а также повредить нагревательный элемент. Если перелить воды в чайник, то он может выключиться раньше времени, а кипящая вода может выплескиваться из носика.
18. Проверьте, плотно ли закрыта крышка, иначе автоматический выключатель может правильно не сработать. При использовании чайника со шнуром подождите, пока вода не перестанет бурлить, а затем выньте вилку из розетки.
19.  Перед эксплуатацией нового чайника наполните его водой и вскипятите ее. Промойте чайник не менее двух раз перед использованием. То же относится к любому чайнику, не использовавшемуся относительно давно.
20. Уход за чайником. Перед чисткой убедитесь, что чайник отключен от электропитания. Если чайник холодный, можно протереть наружные поверхности влажной тканью, но не используйте абразивные моющие средства.
21. Фильтры должны легко сниматься для осмотра и чистки. Если фильтр начал забиваться частичками накипи, промойте его под струей воды с помощью нейлоновой кисти. Большие отложения отмочите в средстве против накипи или обычном уксусе в течение ночи. Перед использованием хорошо промойте водой.

Варианты определения проводников «фаза»/«ноль»

Цветовая окраска проводов, как основной ориентир

Это самый легкий и быстрый способ. Для правильной классификации нуля и фазы следует знать, какой цвет провода к чему относится. Предварительно необходимо будет изучить информацию о том, где четко прописаны действующие стандарты для конкретной страны.

Данный метод весьма актуален в любых новостройках, поскольку сейчас вся электрическая проводка прокладывается специалистами, выполняющими свою работу согласно всем требованиям установленных стандартов. Так, например, в России еще в 2004 году был принят стандарт «IEC60446», в котором четко обозначена процедура разделения кабелей по цветам, а именно:

• защитным нулем стал обозначаться провод желто-зеленого цвета;
• рабочим нулем стали называть синий/сине-белый провод;
• фазу — провода других цветов (например, черного, красного, коричневого и прочие).

Такое обозначение актуально в настоящее время.

Отвертка-индикатор — незаменимое приспособление

Данный инструмент является неотъемлемым прибором в наборе домашнего электрика-умельца. Она применяется как при выполнении электромонтажных работ, так и при установке осветительных приборов в помещении или даже в процессе обыкновенной замены лампочек.

Принцип ее работы заключается в прохождении емкостного тока сквозь корпус отвертки через тело оператора.

Элементы отвертки:

• корпус, выполненный из диэлектрического материала;
• наконечник из металла в форме плоской отвертки, который прикладывают к проводам при проверке;
• неоновый индикатор — лампочка, сигнализирующая о фазовом потенциале;
• ограничитель тока — резистор, понижающий ток до минимального значения и выполняющий роль защитного механизма: защищает человека от поражения током, а само устройство от выхода из строя;
• контактная металлическая площадка, создающая замкнутую цепь через человека на землю.

Методика работы настолько проста, что справиться с ней может любой человек, даже новичок. Работает индикаторная отвертка следующим образом. При прикосновении наконечником к фазному контакту (цветному проводу) происходит замыкание электрической цепи — неоновая лампа должна загореться. То есть, поступает «сообщение» о наличии сопротивления, следовательно, данный кабель является фазой. В то же время ни на заземлении, ни на нуле, она загораться не должна. Если это происходит, можно с уверенностью говорить о том, что в схеме подключения электропроводки есть ошибки.

При работе с подобными приспособлениями нужно быть крайне осторожным — нельзя дотрагиваться до оголенных участков проводников и выводов индикатора, находящихся под напряжением.

Устройства, помимо своего прямого назначения — проверки фазового провода — выполняют и ряд других вспомогательных задач: определение полярности источников постоянного напряжения, места обрыва электроцепи и так далее.

Мультиметр — надежный помощник

Чтобы вычислить фазу, используя тестер, его необходимо переключить в режим «вольтметр» и мерить напряжение между всеми парными выводами кабелей. Соединение щупов с защитным нулем и заземлением должно показывать отсутствие напряжения. Напряжение между фазой и любым другим проводов должно составлять 220 В.

Способы определения проводов:

Так, в первом случае вольтметр отклоняется от нулевой отметки в цепи «ноль/фаза». На другом рисунке он показывает отсутствие напряжения между нулем и землей. И на третьем, вольтметр между фазой и землей показывает «0 В» поскольку проводник еще не подсоединен к земле. Третий случай — это скорее исключение из правил. Такое возможно, например, в случаях, когда старые кабеля здания находится на этапе реконструкции. В нормальной работающей системе электропроводки вольтметр тоже должен показывать 220 В.

Использование лампы накаливания

Перед началом работы необходимо будет собрать приспособление для тестирования. Оно будет состоять из обыкновенной лампочки, патрона и проводов. Лампа вкручивается в патрон, а к клеммам патрона крепятся проводники. Один из проводов необходимо будет заземлить, например, подсоединить к батарее отопления.

Сущность метода заключается в поочередном прикладывании второго (свободного) проводника ко всем тестируемым жилам. Если лампочка вспыхнет — найден фазный провод.

Поэтому в большей степени данный метод целесообразен для определения работоспособности электрической проводки и правильности монтажа.

Проблемы при обрыве нуля

Разрыв нарушает баланс в системе, поступление разнофазных токов прекращается, а напряжение в системе изменяется.

В качестве примера того, как могут возникнуть две фазы в розетке, рассмотрим контур AB. К помещениям A и B направляется линейное напряжение. Сопротивление подключается последовательным образом и включает в себя два компонента. Благодаря общему сопротивлению (Ra+Rb), по цепи проходит ток (Lab), который рассчитывается согласно закону Ома. Этот показатель общий для обоих помещений.

Снижение напряжения в помещениях становится не равным — оно зависит от уровня сопротивления, присущего работающим электрическим приборам. Если в одной из квартир включена вся бытовая техника, а в другой показатель потребления ниже, все 380 В окажутся в квартире с более высоким током, что приведет к выходу техники из строя, поэтому 2 фазы недопустимы в розетке.

Уменьшить риски повреждения электрооборудования можно с помощью реле, контролирующего напряжение. Такое реле устанавливается в квартирный электрощит. Реле работает в автоматическом режиме. Его задача — вовремя отключит подачу электричества в случае возникновения аварийной ситуации.

Общая информация

Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

1. Некачественно выполнены работы по соединению проводов.
2. Место соединения окислилось и разрушилось.
3. Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

1. Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
2. Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач.

Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

1. Отключить электропитание для квартиры/дома.
2. Отключить технику.
3. Выключить свет (выключатели установить в положение «выкл.»).
4. Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка

Важно также избавиться от сырости и предупредить ее дальнейшее появление

Произошло перенапряжение

• Перенапряжение – это повышение или понижение значений напряжения с нормальных (220-230 вольт) до высоких (360-380 вольт) или наоборот низких (40-80 вольт). Когда происходит перенапряжение, сначала может моргать свет, потом начинают очень ярко или очень тускло гореть лампочки.

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт).

Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться бытовая электроника. Моментально реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио и видео техника. Перегорают, либо начинают некорректно работать.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии.

Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение (40-80 вольт) или совсем ничего.

Что делать?

• Нужно быстро отключить электроснабжение квартирывыключить из розеток все бытовые приборыперевести все выключатели в положение отключено.Вызвать обслуживающий электро персонал. Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.
