Почему трубы измеряются в дюймах: что не так с сантиметрами?

Содержание

Отличие труб по размерным параметрам

Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.

К основным показателям можно отнести следующее:

  • внешнее сечение – если труба круглая;
  • внутреннее сечение – считается рабочим диаметром;
  • толщина стенки – характеризует, как правило, прочность трубы.

Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы

А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы

Почему трубы измеряются в дюймах: что не так с сантиметрами?

Конвертация сечений дюймовых в метрические

Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.

В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.

К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.

Источник

Пример как вводить данные в калькулятор

В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).

Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.

1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.

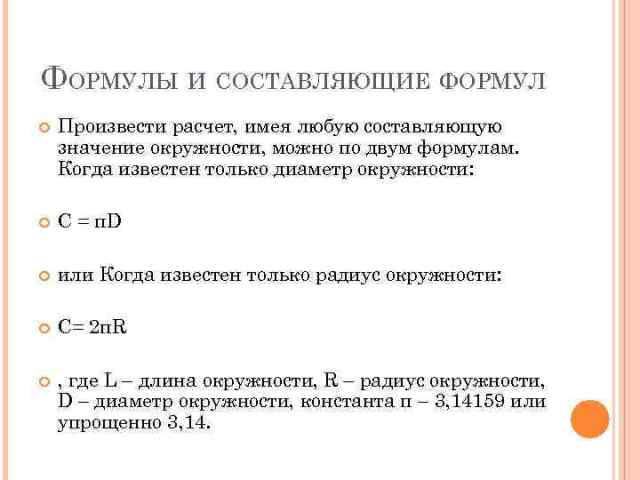

Как вычислить диаметр трубы с помощью фотоаппарата и коробка спичек?

Как узнать внутренний диаметр трубы, если все вышеперечисленные способы не подходят? Например, когда к половине трубы нет прямого доступа или невозможно измерить окружность по каким-либо причинам. В этом случае используют метод копирования, который основан на сопоставлении размеров трубы и контрольного объекта. Параметры последнего должны быть известны (хорошо подойдет обычный спичечный коробок, кредитная карта или другой предмет со стандартными размерами).

Почему трубы измеряются в дюймах: что не так с сантиметрами?

Далее с помощью фотоаппарата делаем снимок участка трубопровода с коробком. Переносим фото на компьютер, так как по нему будут проводиться все последующие вычисления. С помощью линейки необходимо измерить спичечный коробок и толщину трубы на фотографии (в миллиметрах). Зная размеры коробка, можно быстро посчитать масштаб фотографии. Затем переводим замеренную на фото ширину изделия в соответствии с масштабом и получаем его внешний диаметр.

Почему трубы измеряются в дюймах: что не так с сантиметрами?

Как определить размер трубы в дюймах: 15 любопытных фактов

В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.

Соотношение основных параметров трубного проката.

История дюйма

  1. Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
  2. Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),

Существует мнение, что длину в один ярд имел меч Генриха.

Все традиционные меры длины имеют антропометрическое происхождение.

  1. В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
  2. В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
  3. В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.

Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.

Условный проход

  1. Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,

Условный проход близок к внутреннему сечению, но не всегда равен ему.

  1. Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
  2. Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
  3. Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.

Образцы трубного проката, произведенные по ГОСТ 3262 — 75.

При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:

  1. Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
  2. Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.

Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.

Вы в недоумении? Я тоже.

Популярные статьи  Как и какую выбрать инженерную доску: рейтинг лучших производителей

Проще, еще проще

Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?

Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.

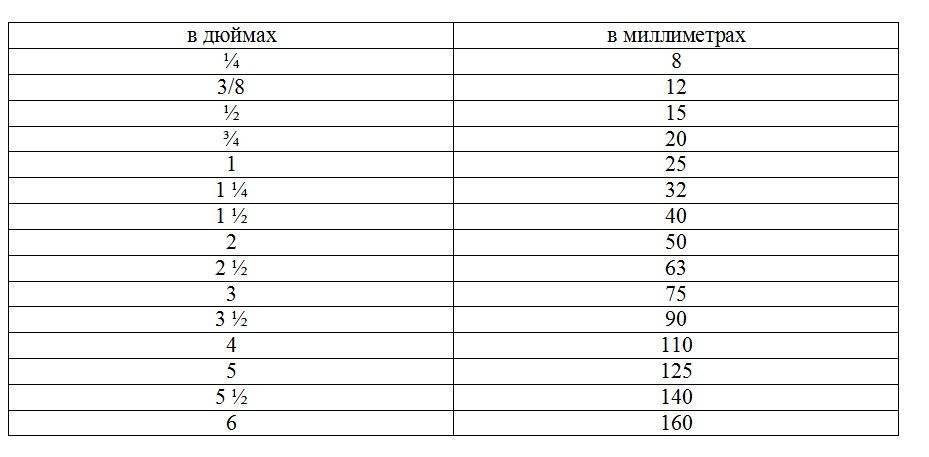

  1. Вот соответствие ДУ и заветных британских дюймов:

Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото

Особенности соединений

Основные параметры типоразмеров насечек имеют следующие критерии:

  1. Направление и местоположение;
  2. Профильные выступы или выемки на спирали насечки;
  3. Единица измерения — 1 дюйм или 1 мм;
  4. Внутренний диаметр нарезки. Это обозначение для болтовых соединений измеряется по внутреннему профилю, для гаек — по внешнему;
  5. Шаг насечки — это расстояние между двумя параллельными витками;

Визуально определить разновидность и размеры трубной спиральной насечки тяжело, поэтому для точного определения этих параметров пользуются штангенциркулем, и по окончании измерений сравнивают их с данными из таблицы.

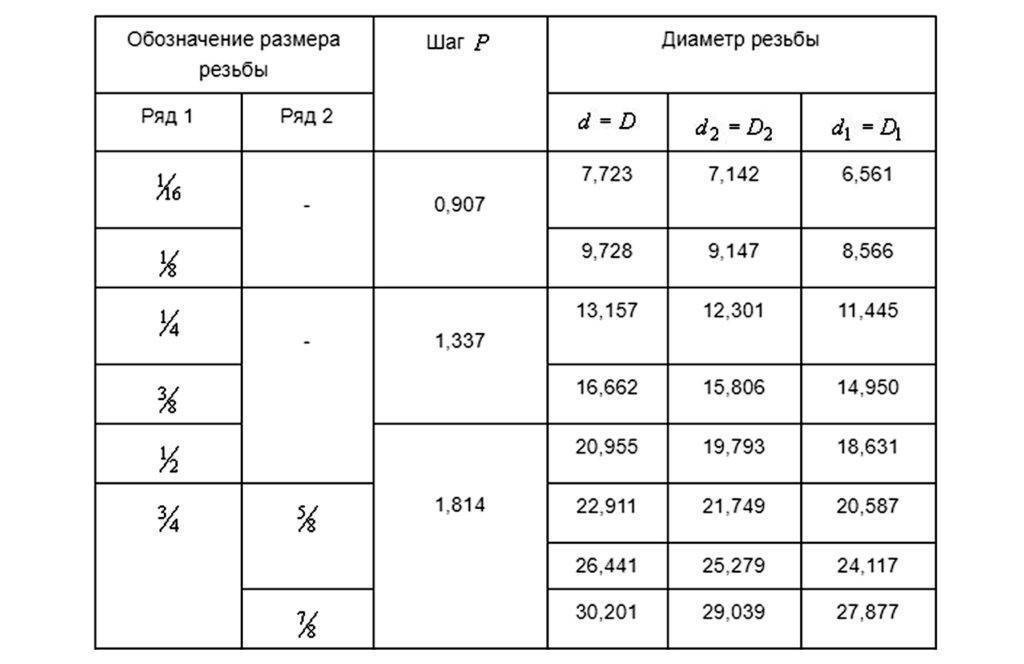

Размеры дюймовой трубной и размеры метрической выемки в металле отображаются по-разному, и отталкиваются при измерении и отображении результатов от величины поперечного сечения цилиндрического элемента. Метрическую насечку определяют по диаметру изделия и шагу спирали. Дюймовая насечка определяется по числу витков на 1 дюйм или какую-то часть дюйма. Не забывайте, цилиндрическая нарезка в дюймах – это 33,24 мм, при этом таблица может отображать значение 33,5 мм.

Независимо от метрической насечки трубная резьба дюймовая имеет острый профиль и закругленную верхнюю часть нарезки. Определение «шаг» в дюймовом и метрическом скручивании тоже имеет разные значения:

  1. Для дюймовых нарезок считают витки на дюйм;
  2. Для метрических нарезок нужно взять определенную длину участка и пересчитать число витков на дюйм на нем, после чего длину участка разделить на количество витков. Расчет проводится с точностью до десятых долей.

Существует три технологии нанесения нарезки:

  1. Выполняться резьба трубная цилиндрическая может методом наката;
  2. Нарезание витков на токарных станках;
  3. Ручная нарезка при помощи плашек и метчиков.

Соответствие двух систем обозначений

В водяных и газовых системах широко используют трубы из стали. Их габариты показывают целыми величинами или их долями. Например, диаметр трубного изделия размером в 1 дюйм в мм будет равняться 33,5, а диаметр трубного изделия в 2 дюйма в мм отвечает 67.

Почему трубы измеряются в дюймах: что не так с сантиметрами?Это конечно не соответствует заявленным 25,4 и 50 мм. При прокладке арматуры с дюймовыми обозначениями к изделиям в 1 и 2 inch сложностей не возникает, но замена на пластиковые и медные изделия требует учета несоответствия в обозначениях.

Зачем все так усложняют? Дело в том, что для образования потока жидкости важно учесть внутренний размер. По этим причинам стали указывать именно этот показатель 1дюймовых, 2дюймовых и всех остальных трубопрокатных материалов

Самыми точными считают показатели в величинах условного прохода.

Условный проход 1дюймового, 2дюймового и остального трубного сортамента равняется габаритам просвета. Для обозначения метрического размера 1 дюймового, 2 дюймового и любого другого трубопровода, рекомендуют использовать таблицы.

Точные определения — формула для расчета

Эти знания нужны, чтобы вычислить количество транспортируемой среды

Это очень важно для отопительных систем. Например, когда необходимо проложить систему обогрева, нужно определить и рассчитать размер сортамента в сечении, чтобы все жилье прогревалось равномерно

Как точно определить сечение каждой трубы в таких величинах, как дюймы может подсказать формула: D = sqrt ((314∙Q)/ (V∙DT)).

В ней:

  • D – внутренний объем трубопроката;
  • Q — это поток тепла, который определяют в кВт;
  • V обозначает быстроту носителя тепла, ее определяют в м/с;
  • DT –  это различие температурных показателей, на входе и выходе сети;
  • sqrt – квадратный корень.

Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

Почему трубы измеряются в дюймах: что не так с сантиметрами?Watch this video on YouTube

Что такое дюймовый объем

Расшифровка диаметра труб, предоставленного в дюймах простая. Их часто измеряют в этих величинах. Такая одна единица равняется 3,35 см. Уже указывалось, расшифровка этой величины имеет расхождения, и связано это с тем, что сортамент меряют не по внешнему объему, а по внутреннему. Так, например, внутренний габарит дюймовой трубной заготовки может быть разным: от 2,55 до 2,71 см. Эта величина меняется в зависимости от толщины стенки.

Труба с размером в 1 inch имеет наружный диаметр в 25,4 мм, труба, имеющая 2 inch, в метрическом измерении равняется 50 миллиметрам. Откуда же в технических параметрах трубной цилиндрической резьбы берут цифры 33,249 и 66,498?

Эта резьбы на 1 и 2 дюймовых изделиях выполняется на внешнем объеме. Поэтому, соотношение диаметра резьбы к внутреннему объему является условным. Исходя из этого, габариты 1 и 2 дюймового трубопроката исчисляют путем сложения величины 25, 4 или 50 с двумя толщинами стенок трубного изделия.

Так же выполняя расшифровку, нельзя забывать о том, что стандарты у разных фирм – производителей разные, все они ориентируются на свои собственные показатели.

Если своими силами такую расшифровку выполнить трудно, то следует обратиться за помощью к профессионалам. Они окажут эффективную помощь при выборе нужных изделий.

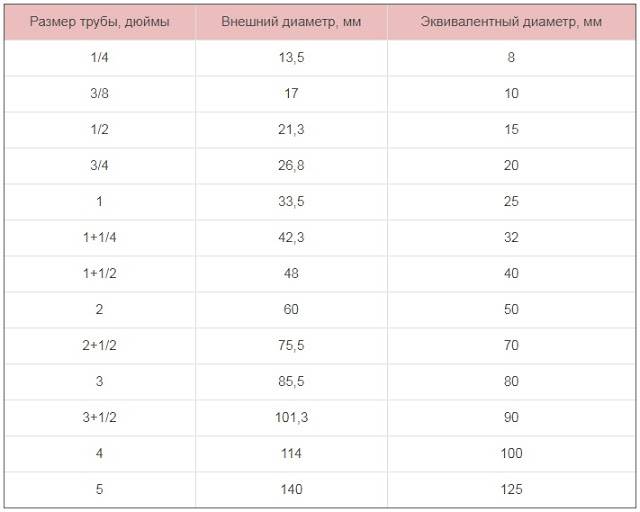

Соответствие метрических и дюймовых параметров

Все трубные изделия изготовляют по определенному стандарту, и показатель давления является фиксированной величиной. Поэтому нужно точно знать соответствие Ø всех труб, показанных в дюймах и мм. Игнорируя это соответствие, нельзя правильно выбрать трубопрокатный сортамент.

КАК РАЗОБРАТЬСЯ В ДИАМЕТРАХ ТРУБ И ФИТИНГОВ для водопровода

Почему трубы измеряются в дюймах: что не так с сантиметрами?Watch this video on YouTube

Как применяется такое соответствие в быту, можно узнать в предоставленной ниже таблице:

Величина метрическая Величина в дюймах
15 ½
20 ¾
25 1
50 2
80 3
100 4
150 6

Применяя эти сведения, можно точно определить соответствие двух видов измерений габаритов, и взять для работы детали, точно соответствующие друг другу.

Дюймовое выражение размера

Если рассмотреть эти размеры на конкретных примерах соответствий Ду, то они будут выглядеть следующим образом:

  1. Диаметр стандартной трубы на 12 inch равен 300.
  2. Диаметр трубного изделия 3 inch – это 80.
  3. 8 дюймовый диаметр стандартного трубопроката приравнивается к 200.
  4. Диаметр стандартного трубопроката, на 32, при переводе в дюймы показывают как 1 ¼
  5. Диаметр трубопроката 40 мм в inch прописывают 1 ½
  6. Ø стандартной трубы на 15 в дюймах выражен числом ½
  7. Ø стандартного изделия на 4 дюйма в переводе на метрический равняется 100.
  8. Ø трубопроката на 3/ 4 дюйма в метрическом переводе равняется 20.
  9. Ø стандартного трубопроката на 1/2 дюйма в метрическом переводе показывает число 15.

Мастер Класс: обозначение диаметра труб и резьб

Почему трубы измеряются в дюймах: что не так с сантиметрами?Watch this video on YouTube

Численная величина диаметров стальных труб

Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:

  • условный проход (или номинальный диаметр);
  • наружный диаметр трубы;
  • толщина стенки.

Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.

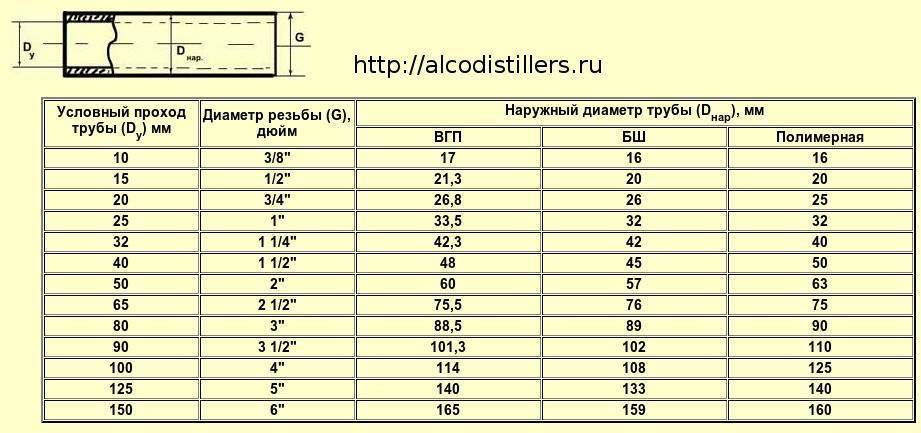

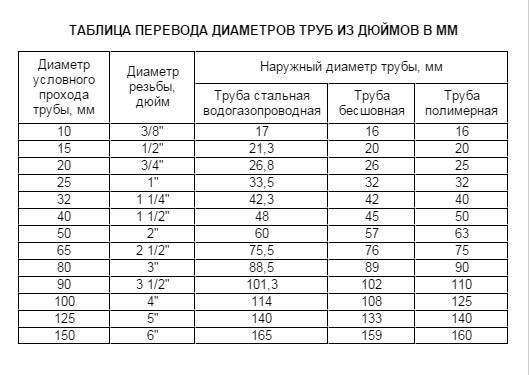

Табличные значения диаметров стальных труб

Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах — эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.

Условный проход трубы (Dy) мм Диаметр резьбы (G), дюйм Наружний диаметр трубы (Dнар),мм
Водогазопроводная труба стальная Бесшовная стальная Полимерная
10 3/8″ 17 16 16
15 ½″ 21,3 20 20
20 ¾″ 26,8 26 25
25 1″ 33,5 32 32
32 1 ¼″ 42,3 42 40
40 1 ½″ 48 45 50
50 2″ 60 57 63
65 2 ½″ 75,5 76 75
80 3″ 88,5 89 90
90 3 ½″ 101,3 102 110
100 4″ 114 108 125
125 5″ 140 133 140
150 6″ 165 159 160

В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах

Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм

Популярные статьи  Водяное отопление своими руками: схемы, проектирование и монтаж

Как правильно перевести дюймы в миллиметры

Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?

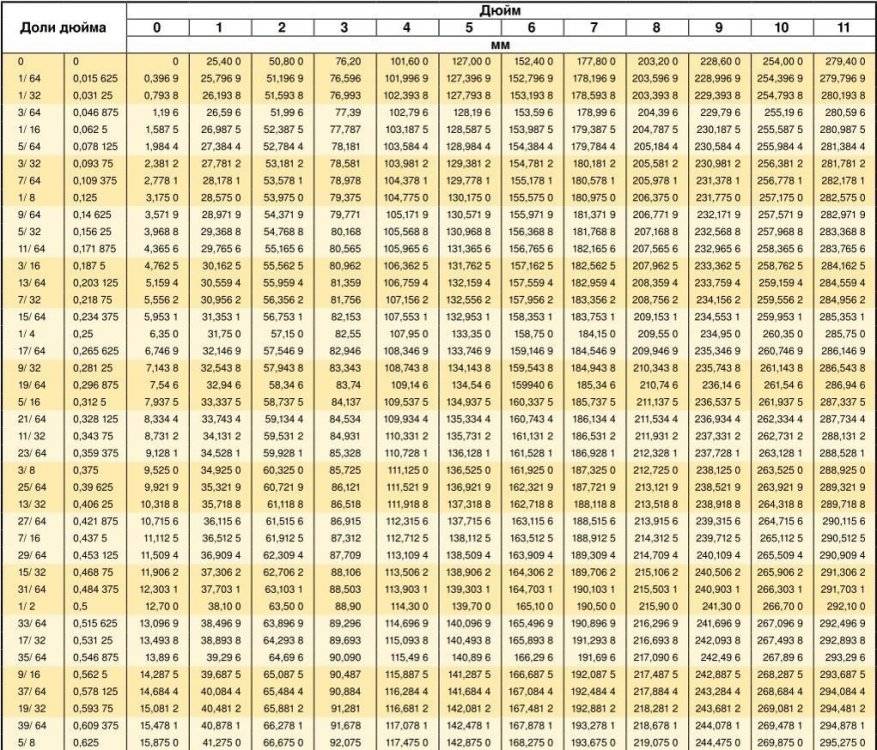

Таблица для перевода дюймов в миллиметры

Внимание! Во время перевода из одной единицы в другую, следует округлять в сторону увеличения. Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам

Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.

Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.

Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.

Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения. В таблице последнюю цифру обозначают условным проходом, который имеет целое число

Поэтому делая измерения труб и переводя данные, следует округлять значения

В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.

Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.

Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.

Общими параметрами для труб являются:

1.внешний диаметр Дн.

2.внутренний диаметр Дв.

3.толщина стенок трубы h.

Почему трубы измеряются в дюймах: что не так с сантиметрами?До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.

Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.

Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.

Имея данные трубы, можно легко определить необходимые объемы.

Это наглядно видно в таблице:

Размеры трубы, дюймы. 1/2 3/4 7/8 1 1,5 2
Внутренний диаметр. 12,7 мм 19 мм 22,2 мм 25,4 мм 38,1 мм 50,8 мм
диаметр резьбы, мм. 20,4-20,7 25,9-26,2 29,9-30,0 32,7 – 33,0 45,8 – 46,2 57,9 – 58,3

Данная таблица содержит значения диаметров, выраженные миллиметрами.

Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.

Весь мир применяет метрическую систему, в ее основе лежит объем номинальный и условный, которые указывают объем трубы снаружи. Данные значения не имеют единицы измерения, хотя часто их выражают миллиметрами.

По этим таблицам можно сделать сравнительный анализ изделий российских производителей с зарубежными.

Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.

Водопроводная стальная труба

Водопроводные трубы из углеродистой стали на сегодняшний день считаются «вымирающим видом», устаревшим видом, но тем не менее при создании водоподающих сетей акимвно используются и имеют своего покупателя. С давних времен металические трубы используют для создания водопровода и с появлением огромно числа современных аналоговых материалов, должны были устареть и исчезнуть, но этого не случилось. Трубопрокат из стали на современном рынке до сих пор ухватывает львиную долю продаж. Попробуем разобраться в каких случаях используют именно его.

Если трубопроводная сеть проходит на улице под землей и существует риск механического воздействия на нее, то безусловно основным претендентом на использование является стальная труба. Основным преимуществом в этом случае будут высокие прочностные характеристики. Также для магистралей, работающих под высоким давлением, трубы из стали будут лучшим вариантом. Еще одним плюсом металлических труб является то, что под них всегда легко можно подобрать арматуру, которая имеет огромный ассортимент. И конечно же немаловажным фактором при выборе стальной трубы выступает ее относительная дешевизна.

Почему трубы измеряются в дюймах: что не так с сантиметрами?
Монтаж водопровода из стальных труб

Но при этом стальной трубопрокат имеет и ряд недостатков:

  • Коррозия. Основной минус стальных труб, особенно если дело касается водопровода, где влага сочетается с атмосферным кислородом.
  • Уменьшение просвета со временем, за счет «зарастания» коррозионными и другими образованиями
  • Трудоемкий монтаж, требующий участие специалиста — сварщика. Куда проще затянуть пару гаек на фитинге или воспользоваться миниатюрным сварочником для пластиковых труб.
  • Большой вес изделия. Усложняет как непосредственный монтаж, так и транспортировку.

Как определить размер трубы в дюймах: 15 любопытных фактов

В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.

Соотношение основных параметров трубного проката.

История дюйма

  1. Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
  2. Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),

Существует мнение, что длину в один ярд имел меч Генриха.

Все традиционные меры длины имеют антропометрическое происхождение.

  1. В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
  2. В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
  3. В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.

Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.

Условный проход

  1. Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,

Условный проход близок к внутреннему сечению, но не всегда равен ему.

  1. Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
  2. Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
  3. Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.

Образцы трубного проката, произведенные по ГОСТ 3262 — 75.

При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:

  1. Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
  2. Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.
Популярные статьи  Котлы для отопления частного дома: виды, особенности + как выбрать лучший

Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.

Вы в недоумении? Я тоже.

Проще, еще проще

Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?

Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.

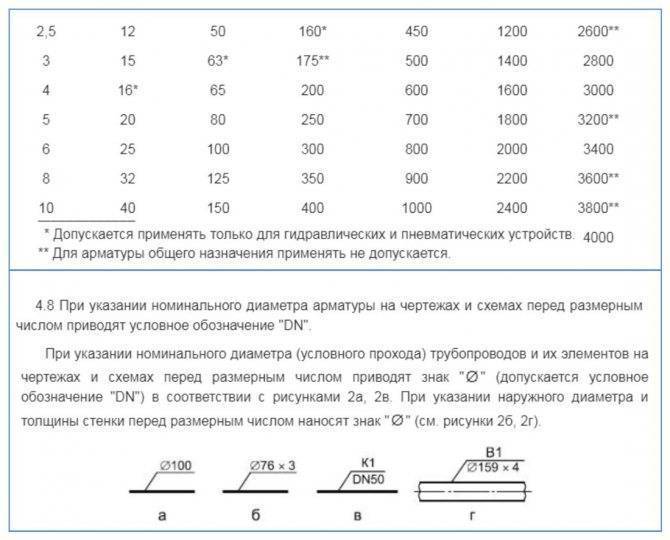

  1. Вот соответствие ДУ и заветных британских дюймов:

Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото

Как правильно рассчитать необходимое количество трубы

Когда в строительном отделе покупается труба, ее режут, согласно указанным параметрам, поэтому в данном случае выражение о семикратном измерении будет как нельзя кстати. Как измерить необходимое количество погонных метров, например, полипропиленовых труб для замены в стандартной ванной комнате? Понимая технологию расчета, можно в дальнейшем использовать ее при покупке других подобных изделий.

Почему трубы измеряются в дюймах: что не так с сантиметрами?

Для начала необходимо измерить общую длину трубы. Здесь понадобится более гибкая измерительная лента или жестяная рулетка из тонкого материала. Измерять необходимо не только прямые элементы, но и изогнутые. Если сложно замерить все сразу или конструкция предполагает множество изгибов и сплетений, можно делать это по частям, а в итоге прибавить все получившиеся цифры.

«Лучше больше, да лучше». Это касается и покупки строительных материалов. В особенности полимерных труб. При необходимости, лишнюю часть можно всегда отрезать труборезом или специальными ножницами, а вот взятый изначально малый размер придется уже дотачивать и совмещать, используя необходимые соединительные элементы.

Площадь же труб вычисляется с дополнительными параметрами. А именно, площадь будет равной числу Пи, умноженному на два и на радиус с длиной этой трубы. Поэтому даже для вычисления площади необходимо знать длину трубы, которую можно измерить.

Почему трубы измеряются в дюймах: что не так с сантиметрами?

Расчёт веса погонного метра труб

Заключение

Погонный метр трубы – это условная единица измерения длины материала, ее легко вычислить, используя обычную измерительную ленту. Разные трубы имеют разную длину.

Источник

Условное обозначение труб

Для дюймовых труб в водо-газопроводных системах принято следующее обозначение

Труба 25х3 ГОСТ 3262-75, это значит, что данная труба обыкновенная, неоцинкованная, обычной точности, не фиксированной длины, с условным проходом Dу25 или 1 дюйм, без резьбы, без муфты.

Если труба изготовлена под накатку, то в обозначении ставится буква «Н», если труба имеет муфту, то буква «М», если труба с резьбой, то буква «Р». Пример: Труба Р-25х3 ГОСТ 3262-75. Также резьба может быть выполнена с повышенной точностью, в этом случае добавляется буква «П».

Если труба имеет фиксированную мерную длину, например 5000мм, то обозначение выглядит следующим образом: Труба Р-25х3-5000 ГОСТ 3262-75

С цинкованным покрытием: Труба Ц-Р-25х3-5000 ГОСТ 3262-75

Диаметр как основной параметр водопроводной системы

Условный диаметр прохода является основной величиной при монтаже водопроводных систем. Размер труб должен быть минимально возможным для нормального функционирования водопровода, для экономии места и материала. Практически вся бытовая сантехника рассчитана на подключение к резьбе 1/2″ дюйма, кроме стиральных и посудомоечных машин. Здесь используется 3/4″.

На пластиковых трубах для водопровода размеры указаны в мм

При выборе для водоснабжения в качестве материала металлопластика, меди или ПВХ важно правильно перевести дюймовые размеры в метрические. Например, наиболее часто используемый габарит труб ПВХ для водопровода внутри квартиры или частного дома — 20 мм, это наружный Ø

Учитывая толщину стенок, этот параметр примерно соответствует стальному водопроводу 1/2″.

Главное при приведении диаметра труб в дюймах и миллиметрах к какой-либо одной системе измерения — учитывать только внутренний диаметр труб.

Круглые метрические соединения

На детали и элементы конструкций из стекла, керамики, металлокерамики и жести нарезаются выемки круглого сечения. Этот тип скручивания выдерживает огромные механические нагрузки на сжатие, разрыв и боковые усилия. Соединение и разъединение деталей проводится без усилий, что позволяет использовать круглую метрическую насечку много раз. Основной ареал использования — вентили, смесители, резьбовые элементы электрических приборов (цоколь ламп, пробок, предохранителей).

Резьба NPSM

Аббревиатурой NPSM обозначается американская цилиндрическая дюймовая нарезка. В продольном разрезе такая выемка в профиле детали выглядит как равносторонний треугольник, то есть, все углы насечки равны 600. Соединение применяется для размеров труб в диапазоне 1/16-24 дюйма. Недостаток: в домашних условиях сделать такую нарезку невозможно.

Примечание

Левая нарезка обозначается группой символов «LH». Дюймовые нарезки классифицируются по классам точности 1-3. Символы «A» и «B» рядом с классом означают наружную или внутреннюю насечку.

Виды стальных труб

Диаметр не является единственной характеристикой, по коей различаются стальные трубы, не менее важным параметром является метод их производства, что также является ключевым моментов при их выборе.

Прямошовные (электросварные). Для их производства применяется листовая сталь (штрипс), которую, при помощи специального оборудования изгибают до требуемого диаметра, после этого края соединяются при помощи сварки. Сварочные работы гарантируют минимальную ширину шва, что позволяет использовать данную продукцию для сооружения водопроводных и газовых магистралей. Чаще всего материалом служит углеродистая или низколегированная сталь

Показатели готовой продукции регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.
Нужно обратить внимание на то, что труба которую изготовили в соответствии со стандартом 10706-26, обладает повышенной прочностью среди себе подобных – после того как был сделан первый соединительный шов, он укрепляется дополнительно еще двумя изнутри и двумя снаружи. Нормативные акты указывают диаметры продукции, изготовленной при помощи электросварки

Их размер составляет от 10 до 1420 мм.
Спиральношовные. Для изготовления такого вида продукции используют сталь в рулонах. У данных изделий также есть шов, но по сравнению с предыдущим видом изделия он шире, соответственно и способность выдерживать внутреннее давление у таких труб ниже. Данную продукцию применяют при сооружении систем газопровода. Данный вид труб регламентируется ГОСТом 8696-74.
Бесшовные. Изготовление продукции такого типа заключается в деформации специальных стальных заготовок. Деформация выполняется как с воздействием высоких температур, так и холодным методом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно). Отсутствие шва является положительным отражением на прочности – внутреннее давление равномерно распределяется по стенкам (не имеет «ослабленных» мест).

Касательно диаметров, то стоит заметить, что нормативные акты контролируют их производство до значения в 250 мм. При приобретении изделий, чей диаметр больше указанного, приходится только довериться добросовестности производителя.

Важно знать! Если вам нужны максимально прочные трубы, оптимальным вариантом будет приобретение бесшовной продукции колодной формовки. Первоначальные характеристики металла не изменяются из-за воздействия температур, что положительно отражается на прочности

Также если ключевым требованием является способность выдерживать внутренние давления, наиболее подходящей на эту роль подойдут изделия круглой формы. Профильные трубы более устойчивы к механическим нагрузкам (они хорошо подходят для изготовления различного рода каркасов, несущих конструкций).

Почему трубы измеряются в дюймах: что не так с сантиметрами?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
