Как правильно рассчитать толщину плитного фундамента

Содержание

Инструкция

Начинать закладку монолитного фундамента следует с разметки, причем основание должно быть идеально ровное. Для этого:

Снимите подручным материалом верхний слой грунта, выровняйте основание при помощи нивелира.
Засыпаем дренажную подушку под будущий монолит: песок и щебень общей высотой около 12 см. отдельно следует утрамбовать щебень, а потом песок. Подушку равномерно поливаем водой.
На этом этапе можно провести необходимые коммуникации, канализацию.
Теперь можно переходить к стяжке плиты: обработка бетонной смесью и битумной смолой.
Обработать плиту гидроизоляционным слоем из любого подходящего для этих работ материала. Швы спаивают лампой или горелкой

Обратите внимание: слой должен свисать с монолита на 50-70 см, так преследуется и вторая цель: защита боков фундамента.
Это необязательное, но желательное действие: утеплить основу монолитного фундамента. Можно использовать долговечные материалы из пенопласта.
Теперь нужно оборудовать опалубку: в нее устанавливаются арматурные штыри, диаметром около 15 мм, и ячеистая сетка с размером ячеек около 20 мм

Нижний край сетки следует опустить от плиты вниз примерно на 5 см, а верхний поднять на то же расстояние.

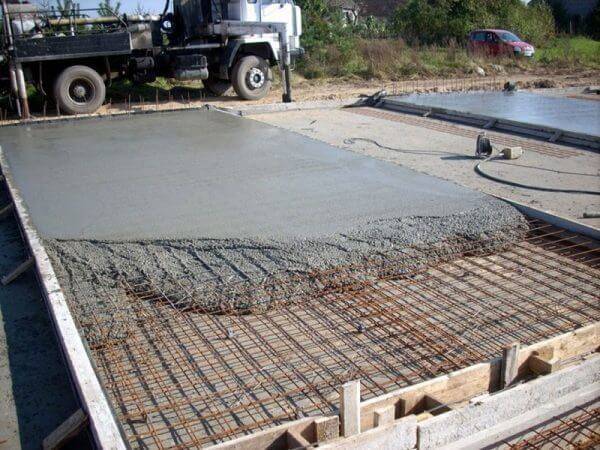

Подготовительные работы окончены, можно заливать бетонной смесью монолит.
После полного высыхания опалубку снимают, а в целях гидроизоляции ее покрывают защитным слоем.

Конечно, обустройство монолитного фундамента наиболее сложный, по сравнению с другими типами, и несоблюдение порядка и последовательности может привести к плачевным результатам. Но если все сделать правильно, с соблюдением наших советов, то остальных проблем с перекосом окон и дверей у вас не будет никогда.

План расчета плитного фундамента

А). Поройтесь в ваших разрешительных бумагах и отыщите то самое инженерно-геологическое изыскание, которое мы настоятельно рекомендовали сделать, а не проигнорировать. Ведь именно там точно указано, каков тип почв, да какова глубина залегания грунтовых вод, да как высоко проходит линия промерзания под вашим будущим домом. Собственно, зная тип грунта, по таблице ниже определите удельное давление фундаментной плиты на почву.

(табл. 1)

Как правильно рассчитать толщину плитного фундаментаОптимальное удельное давление фундаментной плиты на почву

Если дом будет стоять на грунтах красного цвета, лучше всего расчет плитного фундамента все же заказать проектантам.

Потому что на глинистых грунтах высока вероятность значительного увлажнения почвы, и здание может начать «утопать» из-за резкого уменьшения несущей способности почвы весной. В этом случае нужно выполнить и провести сравнительный анализ свайного и плитного фундаментов.

А если дом стоит на супеси, то возможно, лучше все же ставить заглубленный ленточный фундамент. В общем, красная линия в таблице – это повод задуматься – а нужно ли самому считать толщину плитного фундамента?

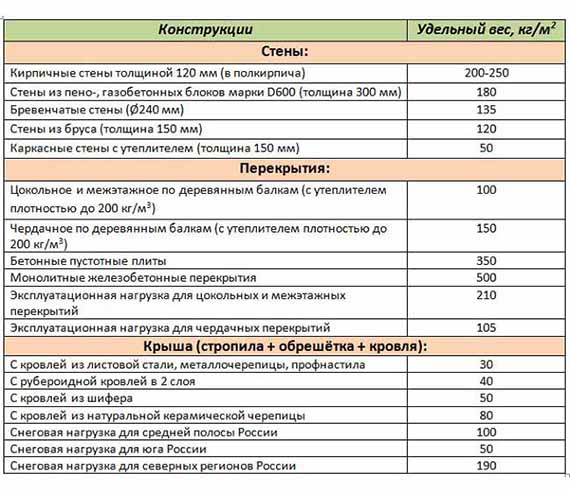

В). А теперь опять поройтесь в документах, и найдите строительный план дома. Открывайте спецификацию и начинайте считать общий вес строения, возведенного над фундаментом. Даже без учета рояля, хорошо откормленной тещи и камина, на плитное основание будет денно и нощно давить та еще нагрузка… Поэтому вот вам табличка, калькулятор возьмете сами и, приступайте, благословясь…

(табл. 2)

Как правильно рассчитать толщину плитного фундаментаРасчет веса

Если угол наклона вашей крыше почти такой же как в альпийском домике в стиле шале (более 60 градусов), можете снеговой нагрузкой пренебречь.

С). А сейчас сосчитайте массу фундамента (Mф), которая выдержит дом вместе с тещей и роялем. Для этого сначала вычислите практическую удельную нагрузку на дом. Разделите вес строения на площадь фундаментной плиты (Sф). Теперь сравните полученное число с тем, что стоит в табл. 1. Разницу между полученным и табличным значениями умножьте на площадь Sф – вот вам и масса плиты-основания.

D). Плотность железобетона – 2 500 кг/м3, помните? Ну, а дальше, все как физик прописал:

Дано – масса (Mф), плотность (ρ);

Найти – объем (Vф).

Решение очевидно (7 класс средней школы):

                              Vф= Mф

Ну, а теперь опять идем к третьеклашке и задаем такую задачку:

Дано – объем (Vф), площадь (Sф) (для вас может и основания дома, но для школьника это параллелепипед);

Найти – высоту (Hф) (для школьника, а для вас – толщину плитного фундамента).

Ребенок (если не круглый двоечник), знает:

                              V = S x H;

Отсюда                Н = V/S.

Ну вот и все. Нашли толщину, теперь округлите ее в большую сторону к ближайшему кратному 5. Это нужно, чтобы заливать было удобней. Впрочем, если вам проще сделать высоту плиты основания 34 см – можете не округлять.

Какой должна быть толщина фундамента, как ее рассчитать

Многие индивидуальные застройщики на этапе разработки фундамента для своего дома сталкиваются с проблемой расчета его параметров, в том числе и толщины основы постройки. И правда, какой должна быть толщина плиты, если мы выбираем плитный железобетонный фундамент? Какой толщины принимать ростверк ленточного или столбчато-ленточного основания? С этими, на первый взгляд, простыми вопросами мы и попытаемся разобраться в данной статье.

Экономия против безопасности

В одной из следующих статей мы приведем конкретный пример расчета фундамента, а пока определим решающие факторы, оказывающие влияние на выбор толщины основания для дома:

  • фундамент должен эффективно воспринимать нагрузки от здания и деформации со стороны грунтового основания. Для этого необходимо задать такую толщину фундаментной конструкции, чтобы обеспечить гармоничную работу всех ее составляющих, например, арматуры и бетона;
  • понятно, что толщину фундамента можно задать заведомо достаточной, обеспечивающей 500% надежности и более, но в условиях экономии строительных материалов такой подход многим покажется неразумным;
  • получается, что должен сохраняться баланс между экономичным подходом и стремлением создать действительно надежный фундамент, который прослужит долгие годы, благодаря чему построенный на нем дом сохранит свою целостность

Как правильно рассчитать толщину плитного фундамента

Расчет толщины плитного фундамента

Если вы решили возводить плитный фундамент, то вас наверняка волнует вопрос определения его толщины, отталкиваясь от которой можно проводить дальнейшие расчеты, например, расчет опалубки фундамента. Мы не будем приводить кучу формул, которые используют профессиональные строители – в этом нет необходимости. При желании вы можете воспользоваться одной из многих специальных программ, которые предназначены для проведения расчетов фундамента, в том числе и плитного. Обычно толщину плиты принимают исходя из общих нагрузок от дома и характера грунта на стройплощадке. При этом отталкиваются от того, что между двумя сетками арматуры необходимо выдержать не менее 70 мм. Добавим к этому толщину защитного слоя в 50 мм, а также толщину продольной и поперечной арматуры (для прутков диаметром 12 мм), получим, что толщина плиты должна быть: 70+2×50+12×4=218 мм. Но это в нашем случае. Обычно толщину плиты принимают равной 200, 250, 300 мм. Тут многое зависит от состава грунта и равномерного залегания пород. 250 мм – оптимальное значение, с неплохим запасом.

Популярные статьи  Лучшие холодильники Side-by-Side: как правильно выбрать + рейтинг ТОП-12 моделей

Расчет толщины ростверка

Что есть толщина фундамента для ленточного основания? Ведь может подразумеваться ширина ленты (вид сверху), либо ее глубина (в разрезе фундамента). Очевидно, что глубина ленты принимается исходя из условий строительства: при заглублении ниже ГПГ – она одна, для мелкозаглубленного – другая. Как правило, в последнем случае ее принимают равной 500-600 мм, но для легких сооружений, например, небольшой бани, можно принять меньше – 250-300 мм. Что касается ширины ленты, то она должна быть на 100 мм больше толщины возводимых на фундаменте стен.

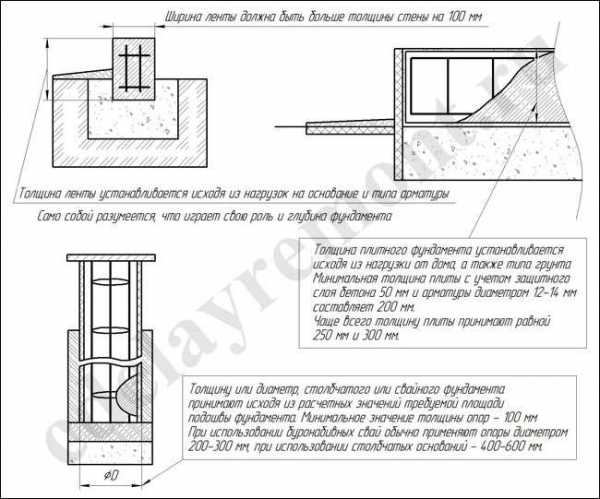

Какой должна быть толщина столбов для свайного фундамента

Толщина столбов принимается исходя из расчетных значений требуемой площади подошвы основания. Но при этом она не должна быть меньше 100 мм. Это, что касается буронабивных и свайных оснований. Если планируется ставить дом на столбы из сборных строительных материалов или из железобетона, то толщина опор в этом случае принимается также исходя из расчетного значения площади основания, но не менее 400 мм ввиду того, что такие столбы обычно «закапывают» на незначительную глубину и есть риск их смещения/заваливания.

Напоследок

Переживаете о том, что ваш фундамент продавится или деформируется еще каким-то немыслимым образом? Тогда ступайте со всеми расчетами к опытному строителю. Либо можно освоить программы для расчета, благо оных не так-то и мало.

Порядок определения постоянной нагрузки

  • Действующие СНИП определяют, что толщина монолитного фундамента с учетом постоянной нагрузки рассчитывается в зависимости от грунта:
  • Определяя, как рассчитать толщину при строительстве здания на песчаных грунтах, вес плиты не учитывают
  • При работах на глинистых основаниях показатель массы нужно разделить на 2
  • Расчет толщины плитного фундамента при проведении строительства на плывучих основаниях заводится в расчет полностью
  • Коэффициенты, которые используются при выполнении расчетом для дома, могут быть взяты из Руководства по проектированию каркасных строений и сооружений башенного типа.
  • Они представлены в разделе Нагрузки и воздействия. Минимальный коэффициент надежности соответствует металлическим конструкциям и составляет 1,03. Бетонные и железобетонные конструкции, стяжки, изоляционные слои имеют максимальный коэффициент, составляющий 1,3.

Пример расчета

Например, вы хотите изготовить монолитную плиту с параметрами 9х9 метров. Итоговая площадь- 81 м, теперь можно посчитать количество гидроизоляционного материала, его, как правило, требуется в два раза больше от исходного размера. Нужно еще дополнительно учесть нахлесты, прибавить к 81+81 =2 метра.

Теперь про сетку из армированных прутов: через каждый метр потребуется установка арматуры с шагом в 15 см: 9:6=60 штук, их потребуется вдвое больше: для укладки поперечных и продольных линий. Необходимо уложить 120 прутков в два слоя=240 штук.

Проволоку высчитываем так: размер квадрата 60х60, нужно вдвое больше = 7200 квадратных листов сетки.

Расчет необходимого бетона. Для этого высчитываем объем: 9х9х30(высота плиты)=24, 3 кубических метров. Необходимо учесть процент усадки-1,02. Итог -24,3х1,2=24,8. Округляем до 25 кубических метров.

Фундаменты гаражей: расчет толщины плиты

В некоторых случаях при возведении конструкции используется фундамент-плита, расчет толщины которой необходимо проводить отдельно. Монолитное основание в виде большой однородной площадки является надежным вариантом даже для возведения довольно тяжелых и высоких зданий. Конечно, затраты на его создание могут оказаться большими, но в итоге можно получить устойчивый и надежный фундамент. С чего стоит начать?

Монолитная площадка

В большинстве случаев для постройки бань, загородных домов, сараев используют ленточный фундамент и бетонную стяжку. Их применение позволяет использовать минимум материала для создания устойчивого основания. Из-за этого ленточная конструкция применяется довольно часто.

Вторым типом фундамента является монолит. Однородное основание, сделанное из бетона и арматуры, не имеет стыков и заполняет всю площадь будущей постройки. Ее создание обойдется дороже, но общее время выполнения будет быстрее.

Кроме того, существует два пути формирования монолитного покрытия — заливка и укладка.

Пример хорошего и быстрого фундамента — уложенные железобетонные плиты. Одна или несколько плит привозятся на место стройки и укладываются в подготовленную яму.

Основные минусы этого варианта — это сложность транспортировки больших железобетонных плит и стоимость аренды оборудования для этого. Кроме того, определенное время может занять расчет толщины необходимой плиты.

Но если время поджимает, то это самый верный вариант. Не понадобится проводить расчет арматуры и других дополнительных элементов.

Чтобы не заниматься изнурительной перевозкой огромных плит, можно просто залить всю площадь бетонным раствором, предварительно собрав железный каркас. Однородное основание является более прочным, что позволит не тратить напрасно дополнительные материалы.

Ручной расчет

Рассчитать толщину монолитной конструкции можно по формуле: S>γn*F/(γc*R0), где:

  • S — общая площадь рабочей площадки (она должна быть больше чем усилие, которое оказывается на фундамент);
  • γn — коэффициент надежности, который равен 1,2;
  • F — масса усилий, которая будет приходиться на фундамент (берется из расчета общей массы будущей постройки);
  • R0 — показатель сопротивления почвы под рабочей площадью (выбирается из справочника).

Для расчета количества арматуры нужно взять ширину плиты (B) и разделить ее на шаг в метрах (0,2) а потом добавить один прут: n=B/0,2+1. Если длина площадки отличается от ширины, то в предыдущей формуле заменяем B на значение длины и получаем количество армированного материала по длине.

https://www.youtube.com/watch?v=pJkLoqCvt1Y

Если длина и ширина одинаковые, то полученный результат из первой формулы умножаем на 2 и получаем количество прутов для одного слоя сетки. В случае с монолитными конструкциями еще раз умножаем на 2, поскольку требуется минимум 2 слоя.

Защитные слои

В большинстве случаев прибегают именно ко второму, более длительному варианту. Он отнимает большое количество времени, но позволяет собственноручно спроектировать все детали и сэкономить на использовании спецтехники. Перед началом всех работ стоит взглянуть на чертеж будущей постройки и рассчитать ее примерную нагрузку на фундамент.

В зависимости от полученных цифр нужно произвести расчет толщины будущего основания. Это можно сделать, используя специальный калькулятор. Кроме того, для создания монолитной плиты потребуется выполнить и расчет арматуры, который включает в себя количество деталей и их толщину.

Все это позволит основательно подготовиться к выполнению последующих работ.

Стандартное значение толщины плитного фундамента составляет от 20 до 60 см. Плита должна формироваться на определенном углублении выкопанной ямы.

После того как расчет толщины будущей монолитной плиты закончен, нужно подготовить специальную подушку из гравия и песка.

Сперва укладывается примерно 10-15-сантиметровый слой гравия. Его нужно аккуратно разровнять и утрамбовать. Поверх гравия насыпается примерно столько же песка. Поверх полученной подушки нужно уложить 1-2 слоя гидроизоляции.

Такая мера позволит сохранить влажность плиты и предотвратит преждевременное разрушение фундамента. Только после всех этих процедур можно начинать заливку площадки и ее армирование.

Монолитный фундамент

Даже если двухэтажная постройка будет возводиться из бруса, ее общий вес представляет собой достаточно существенную нагрузку для основания дома, а потому желательно выбрать монолитный тип фундамента. Естественно чтобы все сделать правильно, необходимо знать какая толщина монолитного фундамента для двухэтажного дома должна быть выдержана.

Популярные статьи  Утепление свайного фундамента: пошаговая инструкция

Для начала стоит рассмотреть типы фундамента:

  1. Для основания могут быть использованы железобетонные блоки, армирующиеся непосредственно на месте стройки с помощью арматурных прутков.
  2. Но чаще владельцы индивидуальных домов предпочитают заливать цельную монолитную плиту на месте стройки. Благодаря этому получают прочную и основательную монолитную плиту.

Монолитный фундамент может быть заложен двумя способами: мелкого заглубления и наоборот сильно заглубленный. Для деревянных домов можно применить и мелко заглубленный тип монолитного фундамента. Он уходит в землю не более чем на 60 см. но стоит сделать небольшую поправку.

Как правильно рассчитать толщину плитного фундамента

Такие основания допустимо закладывать на идеальных по своему составу грунтах, которые обладают достаточной плотностью. В остальных случаях независимо от легкости постройки и используемых для нее материалов следует обязательно проанализировать свойства почвы. Есть такие места, в которых даже легкую баню приходится ставить на прочный и сильно заглубленный ленточный фундамент.

Сильно заглубленный монолитный фундамент обеспечивает не только правильное распределение несущей нагрузки, но и отличную устойчивость на почвах, которые не обладает хорошей устойчивостью.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

  • стержни соединенные встык, приведут потере прочности каркасной конструкции;
  • при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Что предпочесть?

Бетонные и каменные основания разделяют:

  • на массивные – залегающие под строением;
  • на ленточные;
  • на столбовые – отдельно стоящие столбы.

Столбчатые

Вполне подойдут для домов без подвалов. Их преимущество в сравнении с другими – экономичность. Однако этот тип фундамента не считается удачным для построек с подвалами и цокольными этажами. Из-за опасности быть сдвинутыми боковым давлением почвы, их нельзя использовать при наличии больших перепадов по высоте.

Ленточные

Как правильно рассчитать толщину плитного фундамента

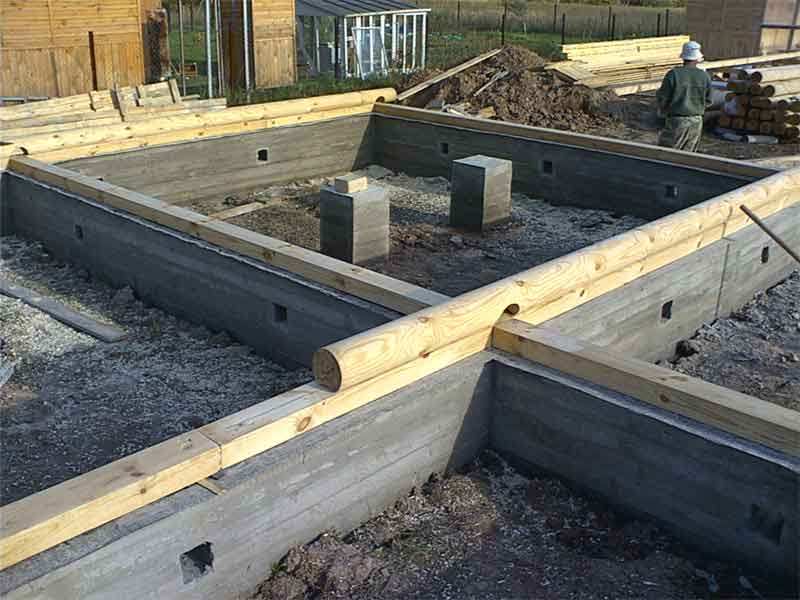

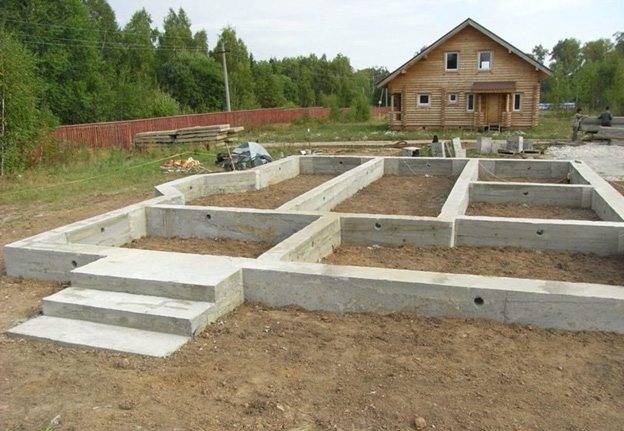

Ленточный фундамент для загородного дома Этот вид самый популярный при возведении частных домов. Ширина их зависит от того, как грунт выдерживает нагрузку и от объема ее на основание. Важный плюс этих конструкций – они хорошо переносят ее и имеют отличную несущую способность.

В частном секторе используют слабозаглубленные ленточные фундаменты чаще. При их закладке используются сборные блоки, монолит бетона или бутовый камень.

Для зданий без подвалов лучше возводить сборный ленточный тип. Наличие огромного количества стыков между частями нужно гидроизолировать , а это – расходы времени и рабочей силы.

Монолитные – трудоемки, но создают полную гидроизоляцию, необходимую при закладке дома с подвальной частью. При возведении индивидуального коттеджа они экономичнее и обходятся в полтора меньше, чем сборные.

При повышенной влаге почв гидроизоляция заглубленных частей – очевидная проблема, которая может увеличить себестоимость. Монолитный фундамента практически не пропускает влагу, а при добавлении специальных присадок, его себестоимость ниже, чем при использовании специального типа гидроизоляции.

Плитные

Походят для домов, если показатель вод в грунте завышен. По размерам дома укладывается единый монолит, усиленный каркасом. Благодаря увеличению взаимодействия фундамента и основания, снижается вероятные просадки почвы.

Свайные железобетонные

Сваи опускают в грунт с помощью вибропогружателей. Сваи проходят через верхние, более рыхлые почвы и передают нагрузку более плотным слоям. Глубокие слои уплотняются, увеличивая несущую способность.

Буронабивные

По сути, это скважины, уложенные бетоном, усиленным арматурным каркасом. В этом случае опалубка – грунт, пробуренный на глубину до 1,5 метра и на ширину до 250мм.

Типы буронабивных свай:

  • сваи без дополнительного укрепления отверстий скважин для сухих грунтов;
  • набивные сваи с укреплением избыточного давления для слабых и заводненных почв;
  • набивные сваи с укреплением скважин обсадными трубами для непрочных грунтов.

Подставка-«паук» для задания необходимого расстояния между решётками по высоте.

Подставки–«пауки» имеют трехмерную конструкцию – она хорошо показана на иллюстрации. Горизонтальные «ноги», которые увязываются к прутьям нижнего яруса, должны иметь длину порядка 1,5 шага решетки. Высота стоек – это запланированное расстояние между верхним и нижним ярусом армирования. И, наконец, длина верхней полки равна шагу решетки.

Плотность установки таких «пауков» – обычно по 2 штуки на квадратный метр.

Все эти размеры и зависимости внесены в программу калькулятора – осталось только указать в соответствующих полях запорашиваемые линейные размеры плиты и шаг армирующих решеток.

Общее количество будет показано в метрах и переведено в стандартные пруты длиной 11.7 метра. Учитывая то, что арматура малых диаметров иногда выпускается прутами по 6 метров, будет произведён и такой перерасчёт.

Калькулятор перевода количества арматурных прутьев в килограммы или тонны

Добавим еще один «бонус». Довольно часто компании, реализующие металлопрокат, публикуют свои прайс-листы, в которых цены указываются за единицу веса продукции, например, за тонну. Чтобы не заставлять читателя самостоятельно «рыскать» в поисках таблиц для соответствующей «конвертации» длины в массу, предлагаем помощь в виде специального калькулятора. Пояснений по работе с ним, наверное, не требуется.

Перейти к расчётам

Итак, были рассмотрены алгоритмы упрощенного расчета некоторых параметров плитного фундамента. Подчеркнем – строительство полноценного жилого дома всегда, при любых обстоятельствах, должно базироваться на основе профессионального проектирования. Поэтому предлагаемая методика определения толщины плиты может служить для первоначальных «прикидок», для оценки принципиальной возможности использования такого типа основы или для самостоятельного проектирования каких-либо вспомогательных построек.

Пример расчета основных параметров плиты фундамента

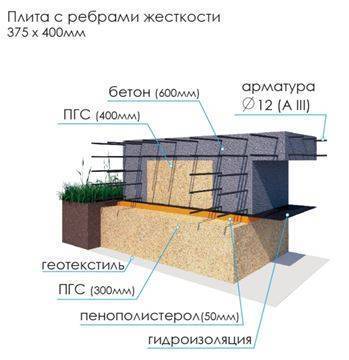

Как правильно рассчитать толщину плитного фундаментаЭскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.
Популярные статьи  Монтаж люстры на натяжной потолок: основные этапы самостоятельной установки

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Что нужно сделать

Чаще всего при частном строительстве используют ленточный фундамент. Такой тип позволяет сделать в доме подвал, но в некоторых случаях он может быть экономически невыгодным. Чтобы составить смету на выполнение работ (или примерно прикинуть, сколько потребуется вложений), нужно выполнить расчет арматуры для ленточного фундамента, также вычислить объем бетона и его геометрические размеры.

Как правильно рассчитать толщину плитного фундаментаЧаще всего в частном строительстве закладывают ленточный фундамент

Методика расчета предполагает вычисление трех величин. Расчет ленточного фундамента в результате должен дать такие сведения о конструкции:

  • глубина заложения подошвы;
  • ширина основания;
  • ширина по всей высоте.

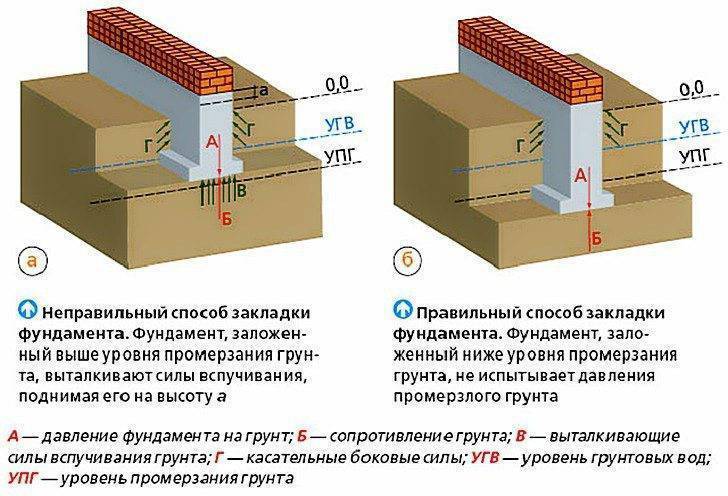

Расчет фундамента для дома из кирпича или других материалов обязательно начинают с определения глубины заложения. Она зависит от пучинистости грунта, уровня грунтовых вод и климата. Если неправильно высчитать эту характеристику, здание может разрушиться под действием сил морозного пучения. Лента будет одновременно подвергаться воздействию влаги и холода, что приведет к неравномерным деформациям и трещинам.

Как правильно рассчитать толщину плитного фундаментаФундамент должен быть заложен ниже уровня промерзания грунта

Ширина ленты по всей высоте обычно принимается конструктивно. Она должна быть чуть больше наружных стен. При этом учитывают способ изготовления ленты. Для монолитного фундамента может быть достаточно ширины сечения 200—300 мм, в то время как сборный рекомендуют делать не менее 400—600 мм. Также этот показатель зависит о глубины заложения. Чем она больше, тем сильнее будут опрокидывающие воздействия (потребуются более мощные стены подвала).

Количество арматуры

Расчет количества арматуры для плитного фундамента – еще один необходимый параметр: подбираются размер и количество необходимой арматуры в зависимости от толщины железобетонной плиты.

Как правильно рассчитать толщину плитного фундамента

Согласно СНиП, при высоте плиты до 15 см используется один ряд арматурной сетки, от 15 см до 30 см – два ряда, свыше 30 см – три и более рядов.

Для железобетонных оснований используется арматура диаметром 12–16 мм, чаще всего 14 мм. Поперечные соединения рядов производятся с помощью прутков диаметром 8–10 мм.

Шаг арматуры может быть различным, в зависимости от того, какая толщина плиты фундамента: до 25 см используют шаг 15 см, если толщина плитного фундамента свыше 25 см – 10 см.

Фундамент плита: расчет толщины и других размеров арматуры для плиты толщиной 20 см при шаге в 150 см и диаметре прутьев в 12 мм для основания размерами 6*8 м на конкретном примере:

  1. Длина стержней составит 6 м и 8 м соответственно.
  2. Количество стержней по ширине: 6 м / 0,15 м (шаг арматуры) * 2 (слоя) = 80 шт.
  3. Количество стержней по длине: 8 м / 0,15 м * 2 = 106 шт.
  4. Суммарная длина стержней: 80 шт * 8 м + 106 шт * 6 м = 640 м + 636 м = 1276 м.
  5. Общая масса материала: 1276 м * 0,888 кг/м (из справочника) = 1133 кг.

Важно! При закупке материалов всегда необходимо учитывать запас в 5–10 % от необходимого количества. Это избавит от траты времени на посещение магазинов в процессе постройки

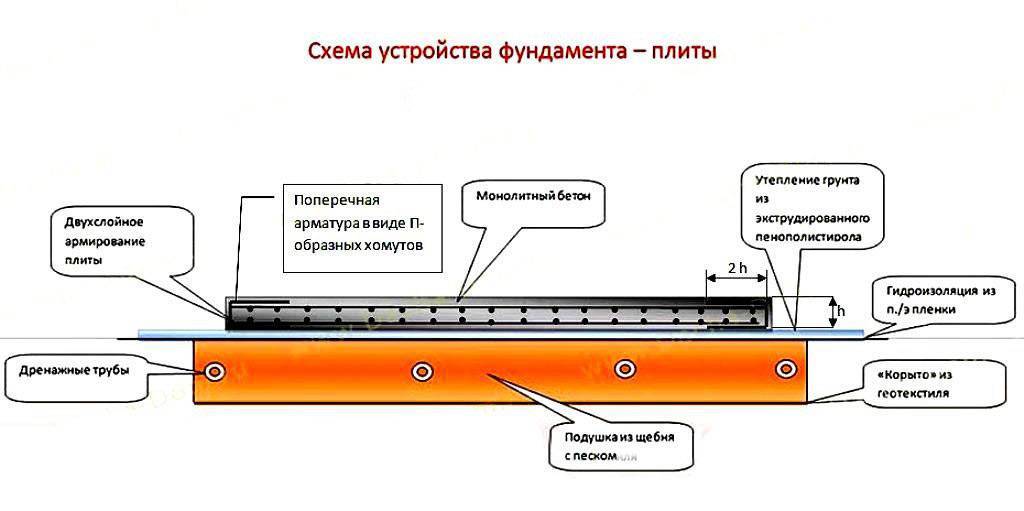

Принцип строения плитного основания

Если здание или строение имеет в высоту два-три и больше этажей, а вес его от 20 – 25 тонн на 1 кв.м., целесообразно применять плитный вид фундамента. Это железобетонная монолитная плита толщиной 30-40 см, лежащая под всей площадью возводимой постройки. Для конструкций сложных геометрических форм эту основу обычно разделяют на более мелкие по размеру части, оставляя деформационные швы.

Такие бетонные монолиты бывают 2-х типов:

Мелкозаглубленные – относительно бюджетный вариант. Строительно-монтажные работы составляют срез плодородного слоя почвы и уплотнение нижележащего слоя грунта. Такой тип применим для строительства зданий и сооружений небольшой площади, а также для домов из дерева или бревен.

Глубокозаглубленные. При возведении построек с большим подвалом или цокольным этажом следует применять глубокозаглубленный фундамент. Материальные и трудовые затраты при этом увеличиваются, так как становится больше и объем земляных работ (нулевого цикла). Для монтажа требуется котлован, на дне которого лежат более плотные грунты. За счет этого выигрывает устойчивость конструкции, так как почвы практически не деформируются под нагрузкой постройки.

Воспользуйтесь рекомендациями специалистов при выборе типа основания, чтобы в ходе эксплуатации будущей постройки не возникло непредвиденных деформаций.

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

  • верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
  • нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
  • конструкционная часть, которая все это держит в воздухе.

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
