Виды арматуры

Сегодня в строительстве для заливки ленточного фундамента используют обычную стальную арматуру и новую – композитную. Оба вида применяются для сооружения конструкций каркасов, но вопрос, какая лучше, сегодня один из актуальных. Итак, давайте разберемся, какую арматуру надо выбирать для заливки ленточного фундамента.

Металлическая

В этой категории материала три вида: холоднодеформированная, термомеханическая и горячекатаная.

Не будет влезать в дебри технологий производства каждого вида, просто обозначим, что для создания высокой прочности фундамента применяется горячекатаный вид класса АIII.

Это арматура с рифленой поверхностью, которую укладывают в продольном направлении. Именно она несет на себе все основные нагрузки (на растяжение и на изгиб), которые действуют на фундамент дома.

Есть в конструкции армирующего каркаса и еще два элемента: вертикально установленные стержни и поперечные. Первые вместе с продольными составляют основу каркасных решеток, вторые отвечают за соединение нескольких армирующих сеток между собой.

Поэтому для этих двух групп можно использовать арматуру и классом ниже, и диаметром меньше. К примеру, для вертикальных элементов используются прутки класса АII (тоже с рифленой поверхностью), для поперечин класса АI (гладкие).

Что касается диаметра, то в частном домостроении используется арматура диаметром в пределах 8 — 18 мм. Такой же размер характерен и для вертикальных стержней, а вот поперечины могут изготавливаться из арматуры 6 — 8 мм или проволоки (катанки) диаметром 6 мм. Наиболее популярный вид для поперечин – катанка. Добавим, что выбираемый диаметр поперечных элементов зависит от высоты собираемого каркаса.

  • Если этот показатель не превышает 80 см, то каркас обвязывается катанкой 6 мм.
  • Если выше данного значения, тогда 8 мм.

Обвязка арматуры стального типа производится специальной проволокой. Она мягкая и при частых циклах сгибания не рвется.

Стеклопластиковая

Пластиковую арматуру нередко называют композитной, потому что состоит она из нескольких разных материалов.

Основа у них, конечно, пластик, а вот наполнители могут быть разными: базальт, стекло и углерод.

Самыми популярными среди них – это стеклопластиковая арматура. У нее отличные технические и эксплуатационные характеристики, но цена намного ниже, чем у остальных видов.

Вот преимущества стеклопластиковых стержней перед стальными.

  1. Они не коррозируют, хотя внутри фундамента эти процессы происходят медленно.
  2. У них низкая тепловая проводимость.
  3. Они не бояться перепадов температур и влажности.
  4. Прочность на растяжение – 1000 МПа. У стальной арматуры этот показатель равен 390 МПа.
  5. Стеклопластиковая арматура в 3,5 раза легче металлической.
  6. Она не проводит электрический ток.

Что касается недостатков, опять же в плане сравнения, то упругость у стеклопластиковой арматуры намного ниже. При нагревании они быстро размягчаются и теряют свои качества. К тому же арматуру этого вида можно отнести к слабо горючим материалам. Сегодня производят специальные пластиковые прутки, которые по показателям горючести лучше. Но это все равно не входит ни в какое сравнение с металлическими аналогами.

В строительных канонах еще нет определенных стандартных подходов, на которые можно было бы опираться, отвечая на вопрос, для каких фундаментов можно использовать стеклопластиковую арматуру. Просто из личного опыта строители рекомендуют, что эту разновидность лучше использовать для сборки каркаса под ленточный фундамент, если последний закладывается под небольшие легкие постройки.

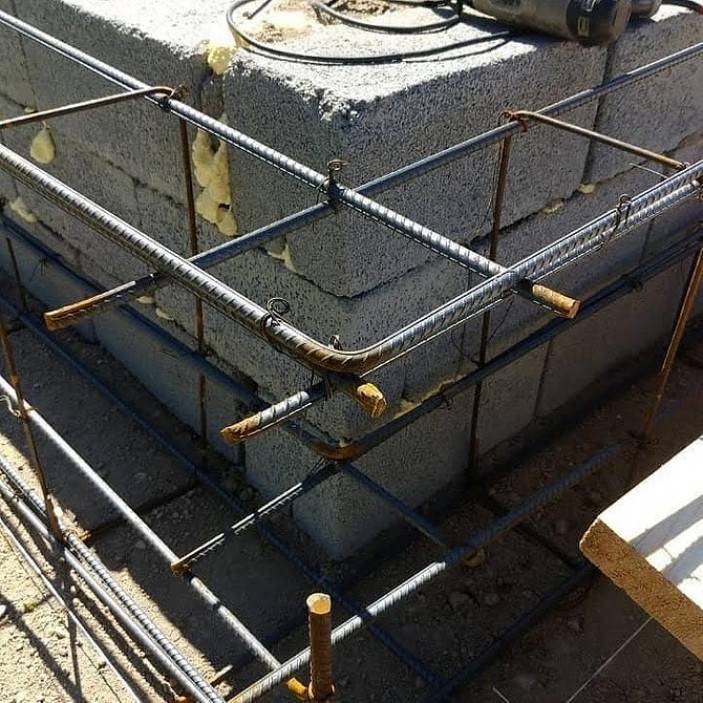

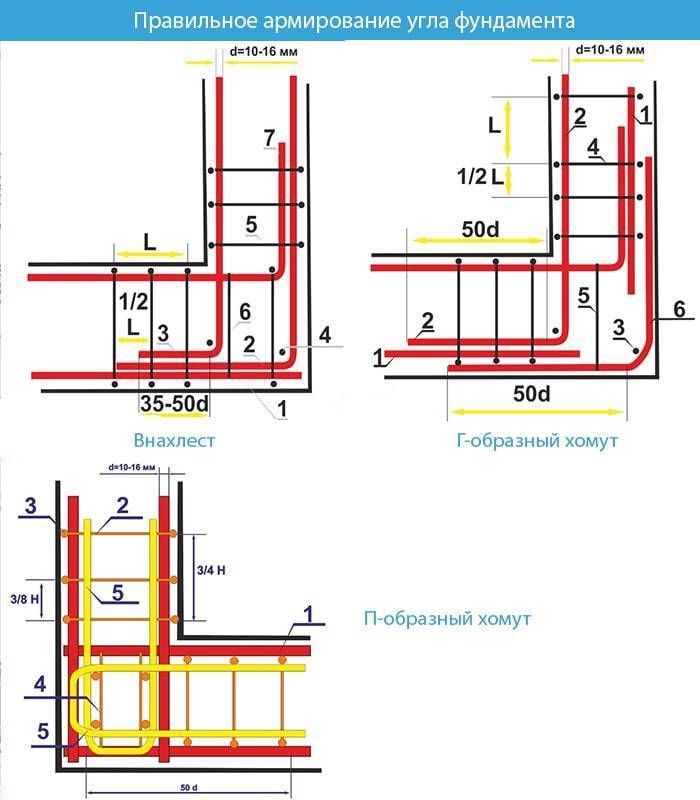

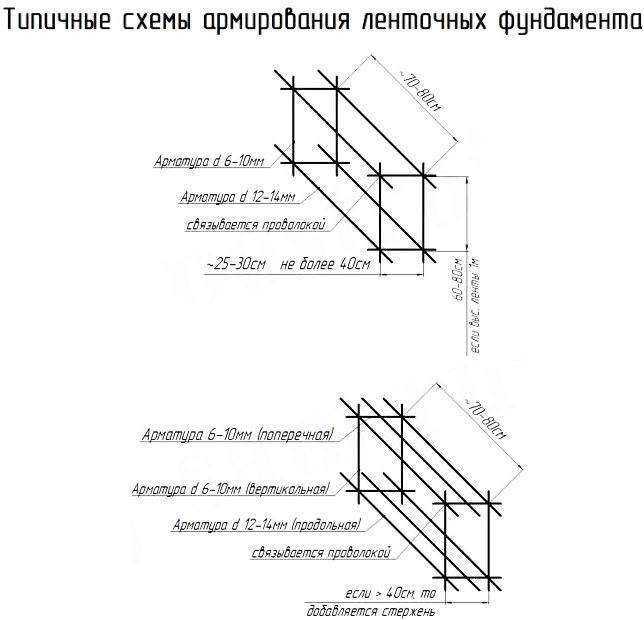

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Соединительный узел двух перекрещивающихся прутов арматуры, собранный с применением специального прудинящего коннектора-скрепки

Такая скрепка-коннектор изогнута с соозданием петли, а оба конца ее заканчиваются крючками. Как устанавливается подобное соединение — хорошо показано на иллюстрации. Безусловно, это удобно, но приобретение большого количества таких скрепок обойдется весьма недешево.

Вязка стеклопластиковой арматуры

Вязка этого вида арматуры несколько отличается от работы над скреплением металлических прутьев. При выборе композитного армирующего материала для создания каркаса, прежде чем перейти к его вязке, нужно обязательно произвести точные расчеты по распределению веса конструкции. Если при монтаже металлического каркаса могут быть допущены небольшие погрешности, то для стеклопластика они недопустимы. А о сложности именно этого момента уже упоминалось выше.

В зависимости от тяжести материала стен, расстояние между полимерными прутьями может составлять 150÷350 мм. Если фундамент делается под легкие постройки, то расстояние может быть увеличено до 600 мм. Но увы, четких нормативов пока нет.

Методы вязки

Способы крепления стальных элементов каркаса осуществляются:

  1. Полностью вручную, что требует приложения физических усилий, но при этом обеспечивает надежное крепление при небольших расходах.
  2. С использованием полуавтоматических методов, облегчающих и ускоряющих процесс фиксации, требующих дополнительных затрат на приобретение.

Если прутья обвязываются вручную и применяется крепление при помощи петель, соединять элементы придётся отдельно

Ручной вариант крепления осуществляется с помощью следующего инструмента:

  • кусачек или плоскогубцев, рабочая поверхность которых скруглена;
  • самостоятельно изготовленного крючка из сварочного электрода или стержня диаметром 3-4 миллиметра;
  • ручного реверсивного приспособления, вращение которого осуществляется при возвратно-поступательном перемещении рукоятки;
  • специальных клещей, принцип работы которых аналогичен реверсивному инструменту;
  • покупного вязального крючка, применение которого является одним из самых простых вариантов.

Полуавтоматические методы фиксации стержней каркаса осуществляются с применением следующих устройств:

  • Автоматического вязального пистолета, обеспечивающего высокую эффективность и качество выполнения работ.
  • Шуруповерта или электрической дрели, оснащенной специальной насадкой, позволяющей быстро обвязать стальные прутки. Можно использовать обычный гвоздь, загнутый под прямым углом.

Рассмотрим особенности основных видов ручного и полуавтоматического инструмента, с помощью которых осуществляется связка арматуры для фундамента.

Как вязать арматуру для начинающих: способы, нормы и правила, каркас под фундамент

Существует всего два способа крепления арматуры в каркасе: электросварка и вязка. Мы не будем открывать дискуссию о том, какой из них предпочтительнее. Скажем лишь, что при вязке не снижается прочность рабочих стержней.

Любая сварка ослабляет металл, поскольку создает в нем локальные напряжения. Это негативно сказывается на надежности всей конструкции.

По сравнению со сваркой вязальные работы более трудоемкие.

Несмотря на это, в частном строительстве с его небольшими объемами лучше выбрать их. Особенно, когда речь идет о таких ответственных конструкциях, как фундамент и плиты перекрытия.

В этой статье мы расскажем начинающим строителям о том, как правильно вязать арматуру. Рассмотрим инструменты, материалы и технологии, применяемые для этой работы. Надеемся, что полученная информация поможет вам уверенно обращаться с металлом, собирая прочные и надежные каркасы.

Материалы и инструменты, используемые для армирования

Поскольку арматурный каркас увеличивает устойчивость конструкции, принимая на себя значительную часть нагрузки, его качество приобретает основополагающее значение. Каркас формируется из соединенных между собой арматурных прутьев. Для вязки каркаса используются различные:

Типы арматуры

Производители предлагают арматуру, которую можно разделить по:

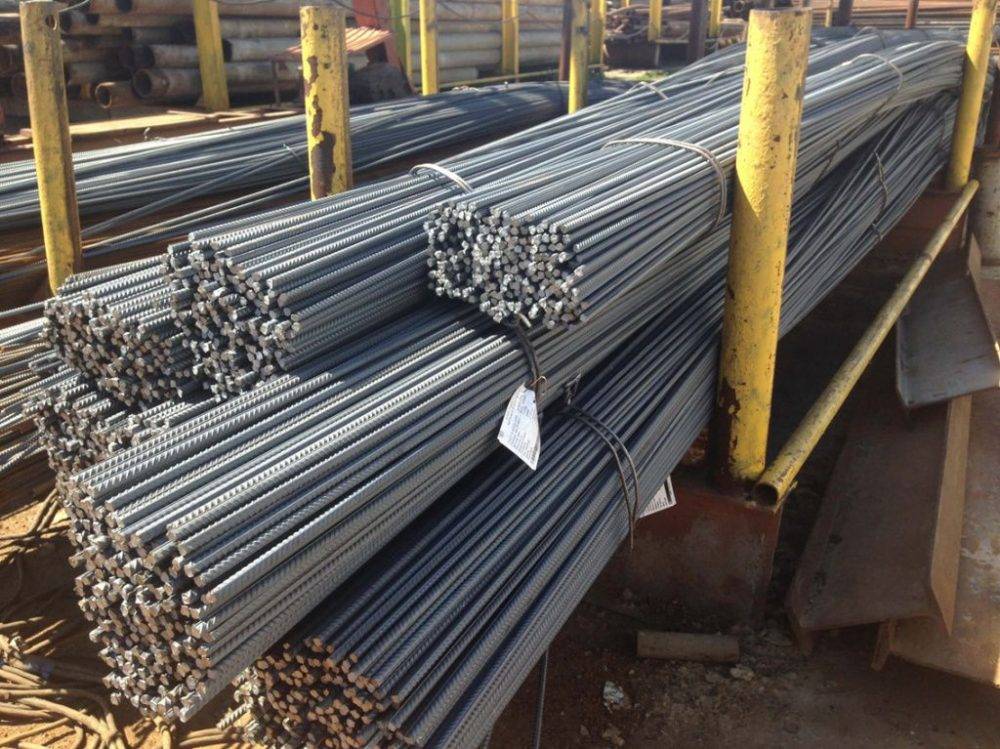

Материалу изготовления. Стальная арматура — классический, проверенный временем вариант; подразделяется на 6 классов по прочности, ее можно гнуть и сваривать. Композитная арматура содержит углеродные, базальтовые, стеклянные или арамидные волокна. Она более легкая, дешевая, не подвержена коррозии, не сгибается и не подлежит сварке.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Арматура с периодическим профилем отличается улучшенными характеристиками

Профилю. Арматура с гладким профилем чаще используется в качестве соединительных перемычек. Арматура с периодическим профилем имеет рельефную поверхность, которая улучшает сцепление с бетоном.

Материалы для соединения

Вязка арматуры под ленточный фундамент, схема которой может меняться, производится с использованием:

  • Вязальной проволоки. Надежная и распространенная технология соединения при помощи узла. Существуют разные схемы вязки.

  • Резьбовых и обжимных муфт (в местах механических стыков).

  • Металлических скрепок. Элементы арматуры соединяются без вязки узла.

  • Пластиковых хомутов и клипс (фиксаторов). Пластмассовые изделия обеспечивают простой и быстрый монтаж, устойчивы к коррозии. Их использование одобрено не всеми профессионалами.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Прутья композитной арматуры, скрепленные хомутом

Сварки. Процесс отличается быстротой, но сварные швы образовывают жесткое соединение, по плотности отличаются от основного металла и подвержены коррозии. При изменении нагрузки они лопаются и уменьшают прочность фундамента. Способ подходит для соединения стержней больших диаметров (на промышленных объектах); для получения качественного шва нужен сварщик высокой квалификации.

Типы инструмента для вязки арматуры

Вязка арматуры для ленточного фундамента считается практичнее сварки: прочность в узлах не снижается, не нужен квалифицированный сварщик, работа проходит прямо в опалубке (или рядом). Пространственный каркас из арматуры можно собирать как вручную (что нелегко делать руками в перчатках), так и с помощью инструмента. Для вязки используют:

Вязальный пистолет. Самый быстрый способ. Пистолетом неудобно пользоваться в труднодоступных местах; к тому же он расходует много проволоки. Его главный недостаток — цена. Модели ведущих производителей стоят порядка 30000 руб., китайского пистолета хватит на 1 фундамент.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Профессиональный инструмент — пистолет для вязки арматуры

  • Крючок для вязки. Похож на изогнутый и обточенный гвоздь с рукоятью вместо шляпки. Его нередко используют как насадку, зажимая в патроне шуруповерта. Промышленность выпускает винтовые крючки — эффективные в работе, но замедляющие процесс вязки (оставляют длинные хвосты).

  • Народные средства. Если объем работ небольшой и инструментом не запаслись, используют плоскогубцы или изготавливают крючок из подходящего гвоздя. Качественный результат невозможно получить, используя самоделку; такой подход неизменно скажется на прочности конструкции.

Об армировании мелкозаглубленного ленточного фундамента на видео:

Актуальность армирования

Основа здания должна выдерживать нагрузку, равномерно влияющую на всю его поверхность. Если эта конструкция будет неровной или с изъянами, тогда со временем стены покроются трещинами. Бетон хорошо справляется с осевой тяжестью и выдерживает большие нагрузки. Он защищает поверхность металла от воздействия окружающей среды и коррозии.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими рукамиЗа счёт укрепления основы можно снизить затраты смеси и использовать в процессе кладки меньше бетона. Чтобы материал не повредился преждевременно, лучше избегать сварки конструкции, ведь длительное воздействие электрической дуги сказывается на прочности металла, заметно её снижая.

Нередки случаи, когда после сваривания на поверхности образуется дефект, разрушающий прочность металлических прутьев или соединений. Возникает он из-за использования строительного клея, который при заливке создает тяжесть для арматуры и приводит к ее разрыву. Это снижает прочность основы и может стать причиной появления трещин или проседания.

Без процесса зачистки и нанесения специальных средств сваренные вместе части прутьев могут поддаваться коррозии даже внутри застывшего бетона. Мастера советуют вместо сварки использовать стандартный метод обвязки композитного материала.

Способы (схемы) вязки

Вначале про инструменты для вязки. Они позволят ускорить и улучшить качество. Основные:

Вязальный крючок (есть два вида). Покупайте фабричный или мастерите самодельный.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Пистолет для арматурыВязальный пистолет самостоятельно обхватывает пруток и автоматически обвязывает его. Супер! Правда, для домашней работы Вы его приобретать не станете. Если есть знакомый строитель, обратитесь за такой штукой к нему. Чтобы построить баню или дом, он нужен только один раз, так что — вложение денег нерентабельно.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Также применяют шуруповёрт с насадкой: крутить быстро, но иногда не удобно…

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Ну а теперь схема, точнее схемы. Следите за руками, как говорил фокусник:

  • а) вязка в пучке без подтягивания;
  • б) вязка узлов в углах;
  • в) узел двухрядный;
  • г) узел крестовый;
  • д) узел глухой;
  • е) крепление соед. элементом:

1, 3 – стержни, 2 – соединительный элемент. I – вид спереди; II – вид сзади.

На этом всё. Надеюсь, статья была полезной и отвечает на основные поставленные вопросы.

Анекдот: — Сударь, какая необычная у вас шпага. — Это арматура, сэр…

Подписывайтесь на новости, успехов и правильных Вам «выкрутасов»!

Цитата мудрости: Лень делает всякое дело трудным.

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

  • С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
  • С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
  • С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

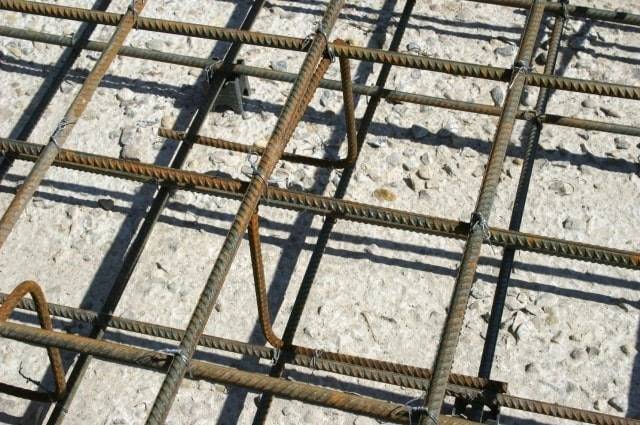

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

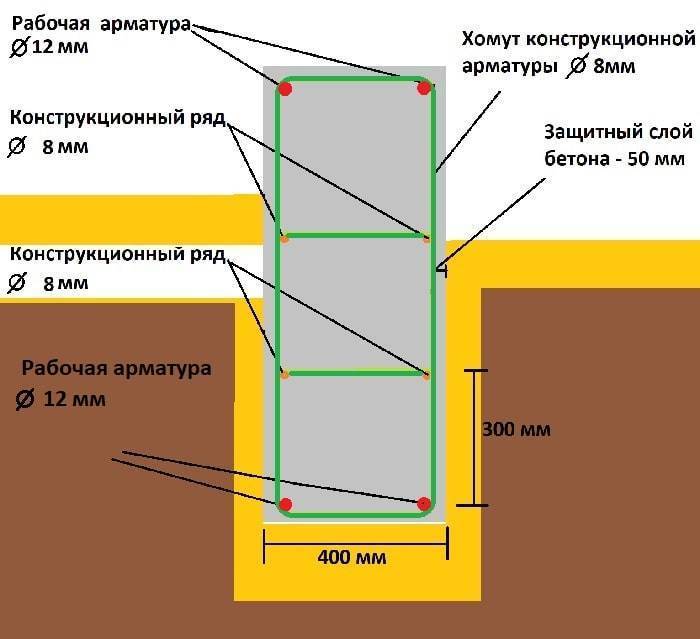

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

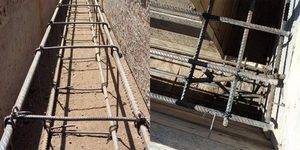

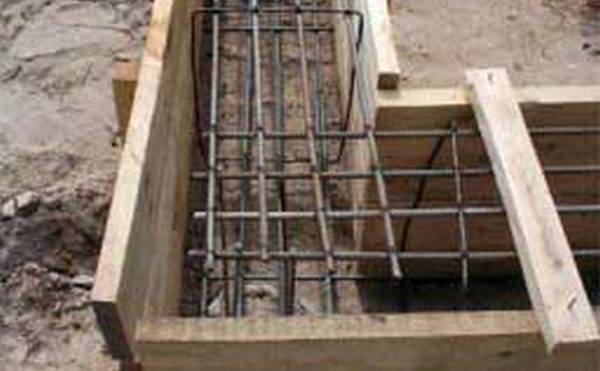

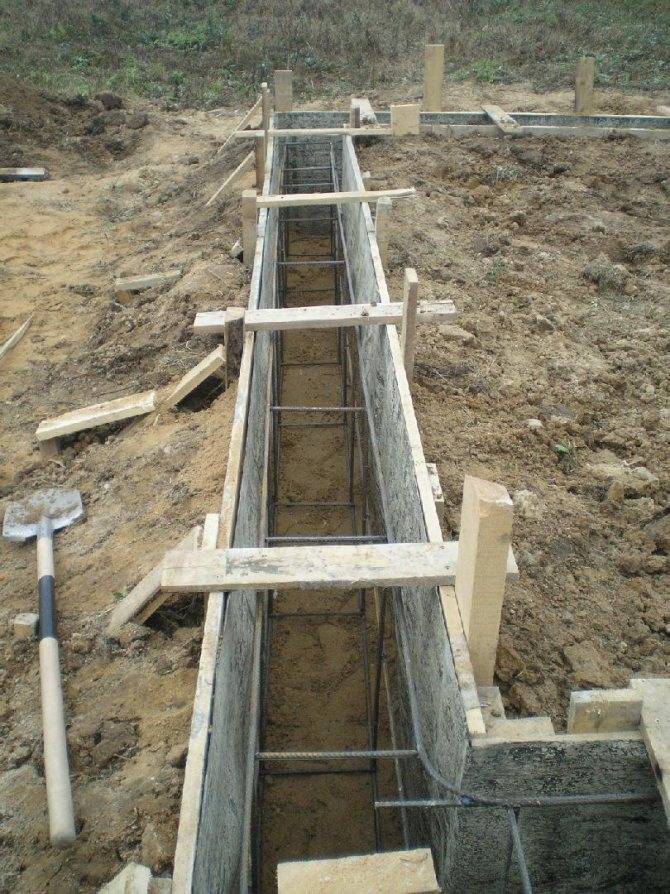

Вязка каркаса ленточного фундамента

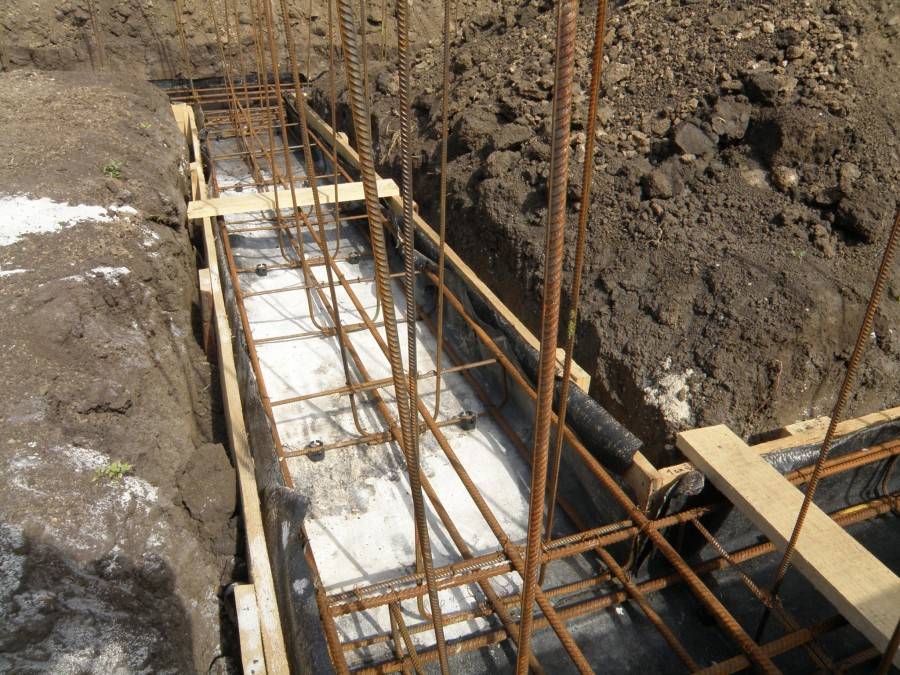

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

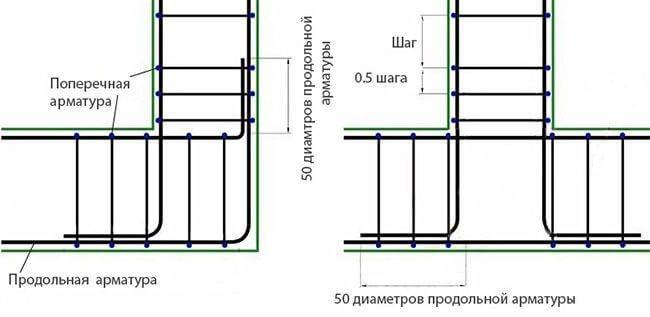

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

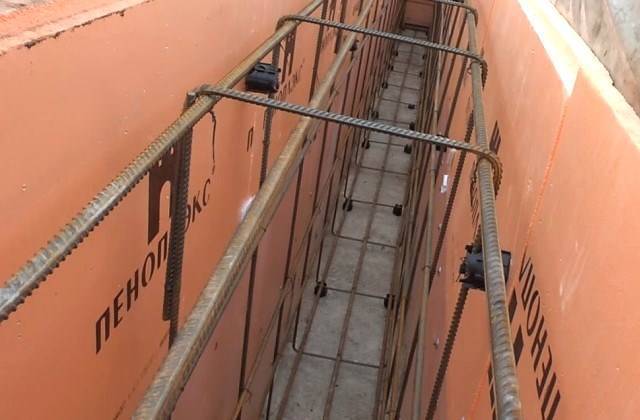

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Подставка для монтажа верхнего каркаса  монолитной плиты

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

  • отожженной стальной проволокой;
  • пластиковыми стяжками-хомутами;
  • пластмассовыми клипсами-фиксаторами.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Выбираем материал для вязки

Оптимальный вариант — отожженная стальная оцинкованная проволока, позволяющая давать прочное и надежное соединение

Она практически не растягивается, устойчива к коррозии и не слишком жесткая, что важно при длительной работе с большим количеством соединений

Принципиальных ограничений по толщине проволоки не имеется, обычно подходят по принципу удобства работы. Для арматурных стержней диаметром 12 мм принято использовать проволоку толщиной 1,2 мм, для более толстых прутков толщину проволоки увеличивают.

Основной критерий выбора — жесткость материала, определяющая рабочие качества и удобство пользования. Чрезмерно жесткий материал вызывает быструю утомляемость, что снижает производительность.

Обычно проволока реализуется в бухтах, но имеются и заготовки — отрезки проволоки с кольцами на концах, облегчающие работу.

Существуют также пластиковые хомуты, существенно ускоряющие процесс соединения каркаса. Специалисты не любят работать с ними, так как они не обладают достаточной прочностью и способны разрываться под нагрузкой, что нередко обнаруживается уже в процессе заливки.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Оцените статью
