Отвод конденсата от наружного блока кондиционера: способы организации и лучшие технологические решения

Виды дренажных трубок для кондиционера, которые применяются монтажниками

Жесткие дренажные трубки:

• металлопластиковая трубка. Довольно «удобный» материал для дренажа, благодаря своей гладкой форме внутри и снаружи. Стоимость его невысокая и с ним легко работать. Такой жесткий дренаж без труда проходит через отверстия, но в местах с «резким поворотом» может переломиться. Сужение в месте его перелома будет самым лучшим местом для скопления грязи. При креплении его к кронштейнам может получиться прогиб, хоть и незначительный. При укладке такого дренажа на больших расстояниях (например, для «кассет» за потолком) нужно чаще его закреплять, чтобы не появлялись сильные прогибы. Чтобы насекомые меньше «любили» металлопластиковую трубку на улице, КОНЕЦ трубки лучше не делать прямым (загнуть его вниз);
• полипропиленовая трубка. Данный материал в последнее время стал чаще применяться для устройства дренажных систем кондиционеров в больших помещениях. Очень часто для значительных площадей применяется «кассетный» тип кондиционеров, длинные дренажи которых выводятся на улицу. Работать с полипропиленовой трубкой сложнее (хотя как посмотреть) и требует дополнительного оборудования. Трубка эта достаточно жесткая и имеет гладкую форму внутри и снаружи. Полипропиленовая трубка меньше прогибается, чем металлопластиковая и для устройства длинных дренажных магистралей лучше подходит. Но есть еще один минус — на улице полипропиленовая трубка прямая, и искушает каждого паучка свить в ней свое гнездышко.

Мягкие дренажные шланги:

специализированный шланг. Самый подходящий шланг для кондиционера, поскольку он СПЕЦИАЛИЗИРОВАННЫЙ! Этот шланг имеет ребристую форму, которая при перегибах «держит внутренний диаметр» (не переламывается). Внешняя его оплетка надежно защищает шланг от перетирания. Внутренняя его поверхность гладкая и по ней без проблем течет вода. Поскольку он гибкий и имеет ребристую внешнюю поверхность, его сложнее протаскивать через отверстие в стене. Хотя для опытных монтажников это конечно не проблема, поскольку они знают свое дело;

тонкостенный дренажный шланг (ими комплектуют некоторые кондиционеры). Этот ребристый шланг достаточно гибкий, но жесткость у него низкая. При перегибах он вроде бы не ломается, но легко сминается при сдавливании

При протаскивании через отверстие такой шланг легко перетирается;
последний вид дренажа, которым тоже оснащают кондиционеры, назовем просто — садовый шланг! Такой шланг ОТЛИЧНО ПОДХОДИТ ДЛЯ ОГОРОДОВ, поскольку способствует лучшему орошению почвы, что повышает урожай! Ну а если серьезно, то в принципе пользоваться им иногда можно, но осторожно. С виду такой шланг довольно прочный и массивный, но при «резких поворотах» переламывается

Качественно уложить его в штробу будет проблематично. К тому же он толще, чем другие дренажи, а увеличение и без того не маленького отверстия в стене никому не нужно.

Я видел кондиционеры, оснащенные и другими дренажами (гофры электропроводки, шланги от стиральных машин и другие), но обсуждать их в нашей статье даже не вижу смысла.

Дрежаная система кондиционера – Холод Дома

29.05.2019

Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.

Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.

Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.

При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.

Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.

Ремонт кондиционеров: неисправность дренажной системы кондиционера

Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.

Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.

Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.

Ремонт кондиционеров: обледенение испарителя

Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.

В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.

Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.

Как почистить дренажную трубку кондиционера: засорение и очистка

Как почистить дренажную трубку кондиционера

Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.

Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.

В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.

Как правильно чистить дренажную систему кондиционера

Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы

Дренажная система, как ею пользоваться и как обслуживать

Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.

А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.

Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься. В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата. С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера. Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие. Крепежи вкручиваются по месту

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

1. Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
2. Неправильно был выставлен уклон дренажной трассы.
3. Если вышла из строя помпа.
4. Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
5. Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть. Поднимается корпус кондиционера. Отсоединяется дренажная трубка от поддона. Последний снимается и промывается

Особое внимание именно отверстию. Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой

Все остальные действия по сборке системы слива конденсата производятся в обратном порядке

Если не получается, то придется заменить ее новой. Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

https://youtube.com/watch?v=L-4-BgJKNoo

Основные производители

Hutterer & Lechner

Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:

• HL 136.2 – сифон с гидрозатвором;
• HL 138 – встроенная система;
• HL 136 N – агрегат с водным затвором и шариковым запахозапирающим устройством.

Vecamo

Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.

McAlpine

Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже – 0,7-1.7 л/с.

Варианты отвода конденсата

Существует несколько способов дренажа кондиционеров. Самый простой – сделать в стене или окне отверстие и пропустить через него на улицу шланг, который одним концом соединяется с патрубком ванночки, находящейся под испарителем внутреннего блока агрегата. Именно простота проделываемых операций считается большим плюсом данного способа.

Но есть у него и отрицательные стороны:

• висячий со стороны стены шланг никак не увеличивает презентабельность внешнего вида строения, особенно это касается частного дома;
• со свободного конца шланга во время работы кондиционера все время будет капать вода, которая, если попадет на соседний отлив окна (нижний), приведет к скандалу с соседями.

Второй вариант отвода конденсата – это соединить дренажную трубку с канализацией. Способ для многих помещений идеальный, но у него есть одна большая проблема – отсутствие канализационного участка в помещении, где установлен внутренний блок кондиционера. Выход из положения:

1. Провести монтаж канализационных труб в это помещение с уклоном до 3%.
2. Провести монтаж дренажных трубок до ближайшего участка канализации с тем же минимальным уклоном.

Какой вариант отвода конденсата от кондиционера в канализацию выбрать, каждый решает сам. Но необходимо обозначить, что наименьшие затраты как в плане финансов, так и в плане трудоемкости проводимых работ относятся ко второму методу. Во-первых, дренажные трубки можно прокладывать и внутри стены по проделанным штробам с последующей заделкой ремонтными растворами, и по напольному основанию с последующей отделкой.

Во-вторых, в качестве дренажных трубок можно использовать любые полые изделия герметичного типа. Чаще для этого приобретают гофрированную трубу мелкого диаметра.

Внимание! Чтобы неприятные запахи не проникали внутрь помещения из системы канализации, на стыке соединения дренажных трубок и труб канализационной системы устанавливается гидрозатвор в виде обычного канализационного сифона. Если возможности монтажа сифона нет, то гофрированную трубку изгибают в виде буквы «S». Тоже эффективный вариант

Тоже эффективный вариант.

И еще один момент. Если кондиционер долгое время не эксплуатируется, то гидрозатвор высыхает, что приводит к проникновению неприятных запахов из канализации. Поэтому периодически в систему слива надо заливать немного воды. И это, наверное, единственный минус данного способа.

Третий вариант отвода конденсата – установка специального насоса. Этот способ дренажа используется лишь в двух случаях: большая длина дренажной системы, в ней присутствуют перепады. В бытовых кондиционерах помпы в комплектацию не входят, хотя они продаются, как отдельный элемент, и приобрести его, плюс смонтировать не составит большого труда. Практически во всех промышленных агрегатах насосы для дренажа устанавливаются на заводе.

Насосы обязательно входят в стандартную комплектацию кассетных и канальных кондиционеров. Есть помпы, которые устанавливают во внешние блоки, но чаще их монтаж производится во внутренние. Обычно они комплектуются дополнительно емкостью, в которой собирается конденсат. А уже из нее насос откачивает жидкость.

Как правильно отводить конденсат от кондиционера

После полученной выше информации возникает вопрос, как отводить правильно конденсат от кондиционера. Часто используемый и выгодный с финансовой стороны способ — это вывести сливную трубу на улицу путем просверливания небольшого отверстия в стене. Главным плюсом является простота – сделал отверстие, протянул шланг и всё работает. Но есть и отрицательная сторона, она заключается в эффекте «капель дождя», которые будут попадать на подоконники и доставлять массу неудобств соседям. Также к недостаткам относится и эстетическая сторона. Как бы практичен не был данный способ, не всем нравятся висящие из квартиры трубы ;на голой стене.

Намного лучше будет использовать отвод конденсата в канализацию.

Отвод дренажа в канализацию

Этот вариант не имеет каких-либо минусов. Отходы кондиционера сливаются в предназначенную для этого систему. Это может быть, как и общий канализационный канал, так и специально положенная сеть трубопроводов. Отвод всех стоков будет происходить без вашей помощи благодаря наклону труб.

Но имеются и свои тонкости реализации такой системы слива конденсата из кондиционера:

• Чтобы мерзкий запах из стоков не попадал в помещение, необходимо установить гидрозатвор – это кривая часть дренажной трубы в виде буквы S. Работа такого затвора схожа с работой сифона – он создает преграду для запахов, которые поступают снизу.
• Если кондиционер долгое время простаивает, гидрозатвор может просохнуть и выходящий из него воздух начнет отдавать канализацией. Чтобы этого не было, достаточно раз в 5-7 дней наливать несколько литров воды в слив.
• При использовании варианта с самотеком необходимо точно рассчитать минимальный диаметр и наклон системы, чтобы все отходы кондиционера могли беспрепятственно стекать по ней.

Обычно производители прилагают детальную схему, которая облегчает процесс монтажа.

Схема отвода конденсата

Дренажные трубки для кондиционеров

Дренажные трубки от кондиционеров относятся к системе отвода и на рынке представлены двумя позициями:

1. Трубы из поливинилхлорида и полиэтилена.
2. Трубы гладкие и гофрированные.

Первый вариант чаще всего используют, если протяженность стока небольшая, в других же случаях используются гофрированные системы. При этом у второй разновидности имеется ещё одно огромное преимущество – это отличная гибкость сливного шланга, благодаря чему во время монтажа отпадает необходимость использовать дополнительные крепежи, как это необходимо при работе с гладкими трубами.

Дренажные трубы для кондиционеров

Процесс монтажа системы отвода конденсата

Несмотря на трудные описания действий, на практике процесс отвода крайне прост и требует от вас только внимательности:

Первое, что нужно сделать, это снять крепежи с кондиционера, которые находятся снизу.
В нижней части под вентилятором будет установлена небольшая емкость для сбора лишнего конденсата. С боковой её стороны виднеется патрубок, к нему с помощью хомута и прикрепляем дренажную трубу отвода.
Далее обратно собрать и провести на место

Но при этом важно, чтобы трубка прошла через отверстие в боковой части кондиционера.

Теперь нужно вывести присоединённый ранее шланг в канализацию либо на улицу. Если шланг отведен правильно, вы увидите первые капли, которые выходят из трубы.

Схема дренажа на улицу

Монтаж дренажной системы

Для начала придется составить схему размещения каждого элемента сливной системы.

В ее состав входят:

• хомуты и крепеж;
• дренажная трубка;
• уплотнители и переходники;
• сифон (если нельзя изогнуть дренажную трубку);
• канализационная труба.

Следует заранее организовать небольшой уклон канализационной трубы, подведенной к самой канализации. Установка сифона позволит создать гидрозатвор, препятствующий доступу газов из канализации.

Поскольку кондиционер работает только в жару, возможным решением станет установка обратного клапана между оборудованием и канализацией. Он будет эффективен в любое время года. Даже если вода в гидрозатворе пересохнет, посторонним запахам хода не будет.

Бывают случаи, когда невозможно организовать самотечную систему. Выходом становится использование специальных емкостей, в которых накапливается конденсат. По мере накопления емкость самопроизвольно освобождается или опорожняется с применением насоса.

Для работы дренажа с насосом потребуется подключение к электросети. В этом случаем можно обойтись без установки обратного клапана. Трубка из кондиционера заходит в емкость без прямого соединения с канализацией.

Если кондиционер после разборки-сборки начал шумно работать, нужно проверить крепеж внешнего блока. Из-за ослабленного крепежа блок со временем может упасть

При монтаже дренажа кондиционера с выводом в канализацию следует организовать горизонтальный участок системы и соединить его с трубой, идущей от приемной ванночки. При слишком больших расстояниях придется проделать в стенах отверстия для проведения трубопровода.

Большое количество поворотов может стать причиной образования засоров. Короткий трубопровод проще обслуживать и чистить.

Общая информация

Выше мы уже объяснили, как выглядит типичная дренажная система кондиционера и для чего она необходима. Без дренажа сплит система не сможет работать полноценно, это необходимо для отвода конденсата и слива воды за пределы комнаты.

Дренажная ванночка во внутреннем блоке постепенно наполнится водой, которую нужно куда-то вывести. Для этого к ванночке подсоединяется т.н. дренажная трубка (о ней мы еще поговорим далее). Дренажную трубку можно вывести на улицу или в канализацию. Давайте подробнее рассмотрим оба этих варианта.

Слив конденсата на улицу

Вывод дренажной трубы для кондиционера на улицу — самый дешевый и простой вариант. Трубка выводится через специальное отверстие в стене вместе с трассой кондиционера. К этому способу прибегает большинство владельцев сплит систем. И зачастую монтажники даже не предлагают никаких альтернативных вариантов.

Это удобный и простой метод отвода конденсата, но у него есть ряд существенных недостатков. Во-первых, если неудачно подобрать местоположение трубки, вода будет стекать на соседский балкон, окна или на голову прохожим. Рано или поздно это заканчивается скандалом.

Во-вторых, в трубку забивается пыль, пух и… насекомые. Они организуют там свои гнезда и активно размножаются. В конце-концов это приводит к засору, который необходимо прочистить.

Слив конденсата в канализацию

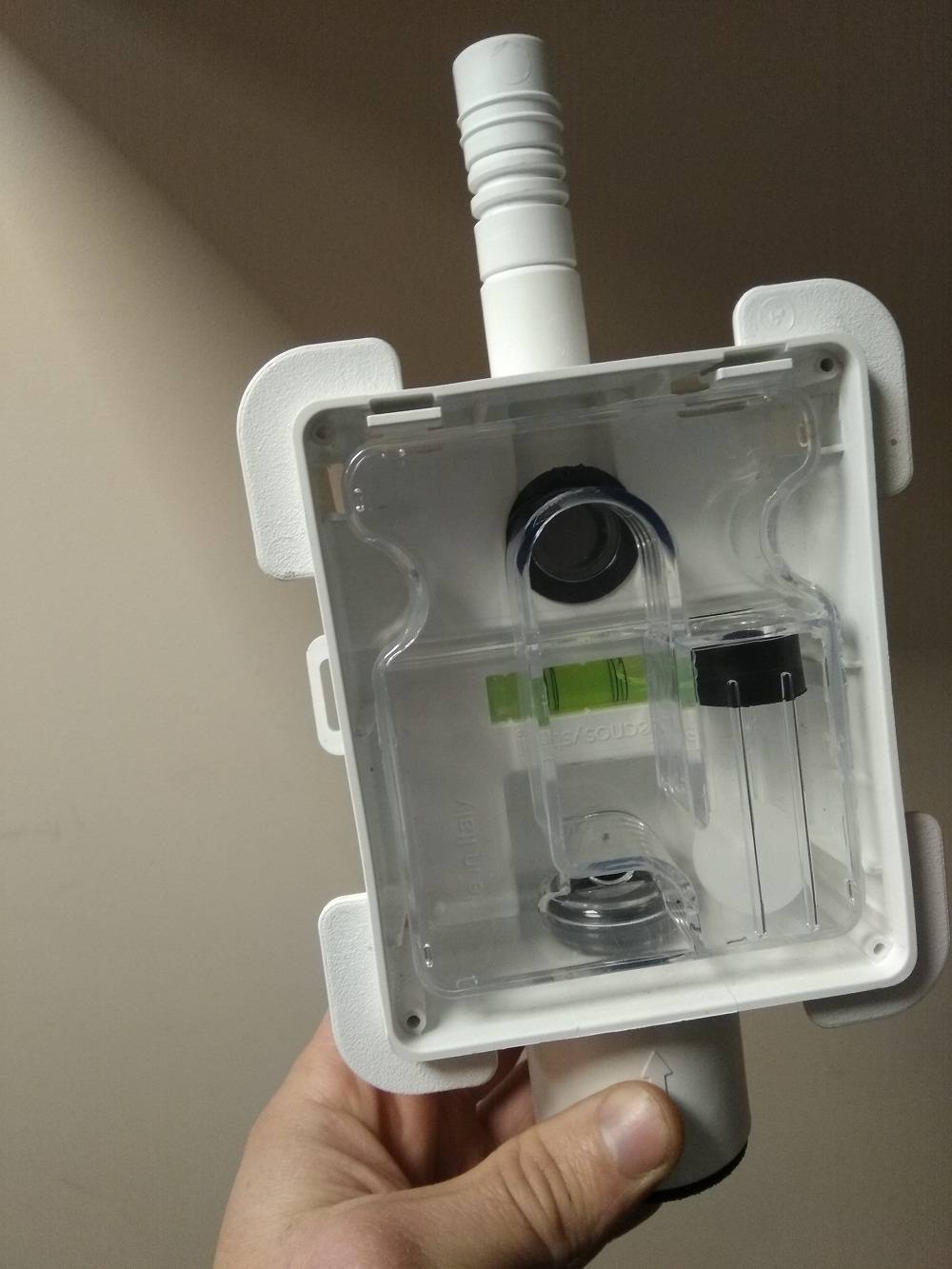

Сифон для кондиционера

Но существует и другой способ, как можно организовать слив с кондиционера. По уму нужно делать именно так. Речь идет о выводе кондиционера в канализацию. Для этого дренажная трубка не выводится на улицу, а в канализационную трубу.

Однако, и у этого способа есть свои недостатки. Самый главный из них — трудоемкость монтажа. Зачастую в помещении, где установлен кондиционер, нет прямого доступа к канализации. Приходится либо наращивать канализационную трубу, либо вести дренажные трубки до места слива.

Тем не менее, мы убеждены, что вывод дренажа кондиционера в канализацию — наиболее удобный и правильный вариант. Да, подключение кондиционера к канализации отнимает определённое время, нужно сделать штробу в стене, проложить дренажную трубку, подсоединить ее к емкости для сбора воды.

Но все эти работы проводятся лишь один раз, впоследствии не нужно прочищать трубку от насекомых и сталкиваться с другими неприятностями. на наш взгляд, это лучшее решение для дренажа.

Если расстояние от кондиционера до канализации слишком большое и на протяжении дренажной трубки есть перепады высот, лучше дополнительно установить дренажную помпу. Она выполняет роль насоса, помогая воде продвигаться вперед по трубке, чтобы та не застаивалась. Помпа легко монтируется, редко ломается, стоит недорого.

Пару слов о дренажных трубках

На рынке представлено два типа трубок: гофрированные и гладкие. Гладкие используются в том случае, если необходима трубка небольшой длины, например на 1 метр. Подобные ситуации крайне редки, но на этот случай лучше использовать именно гладкую трубку.

В большинстве случаев используется гофрированная дренажная трубка кондиционера. Такой шланг отличается повышенной гибкостью, его можно изгибать в любую сторону. Это особенно удобно при монтаже дренажа в канализацию. Также нет нужды использовать дополнительный крепёж, как в случае с гладкой дренажной трубкой.

Некоторые умельцы умудряются для вывода конденсата кондиционера поставить садовый шланг или трубку для прокладывания электрических кабелей. Это большая ошибка. Не стоит экономить, используя обрезки других материалов. Купите стандартную гофрированную дренажную трубку и не пытайтесь изобрести велосипед.

Самая надежная дренажная трубка для кондиционера

Сегодня разберем одну из самых важных материалов для монтажа – дренажная трубка кондиционера. Очень распространенная неисправность в процессе эксплуатации «сплита» это когда начинает течь вода из внутреннего блока. Чтобы минимизировать возможность возникновения такой неисправности я расскажу несколько нюансов при установке дренажа. Также сегодня рассмотрим, какие трубки и шланги применяются монтажниками кондиционеров.

Основной причиной возникновения течи из внутреннего блока является засорение дренажной трубки. Вторая причина, с которой мне приходилось сталкиваться, менее распространенная – это заводские недоработки системы сбора конденсата на внутреннем блоке. Но о них я постараюсь рассказать в других статьях, а сегодня подробно разберем первую причину.

Очень часто нам приходится сталкиваться с проблемой засорения дренажа. Из нашей практики существует два самых распространенных случая:

• когда дренажная трубка засоряется в процессе «естественной» эксплуатации (во внутреннем блоке скапливаются загрязнения);
• когда дренаж становится излюбленным местом обитания насекомых (залетают пчелы или шмели, делают гнезда пауки).

Вероятность возникновения каждой из ситуаций во многом зависит от того, какой дренажный шланг применяется. Да-да, именно выбор «правильного» дренажа позволит снизить вероятность возникновения течи.
