Отопительно варочные печи своими руками: выкладываем по инструкции из кирпича

Как выбрать устройство?

В деревенский дом с постоянным проживанием нужна простая кирпичная постройка для обогрева, потому что если кирпич будет постоянно промерзать из-за нерегулярного пользования, например, как на даче, сооружение быстро начнет разрушаться. А для домашних потребностей даже небольшая печка обеспечит комфорт и уют, надолго задерживая тепло, в то время как металлическое устройство после сгорания дров быстро остынет.

Для обогрева дачи

Если участок посещается периодически, при этом возникает потребность быстро протопить помещение, в этом случае рекомендуется установить калориферную металлическую печь-булерьян. Она может быть самодельная либо покупается готовой. Мощности такого устройства хватит, чтобы быстро нагреть небольшое помещение, кроме того, металлическая печь на дровах небольшая, узкая, ее можно разместить в любом удобном месте.

Если дачное жилище представляет собой каркасный дом, который плохо удерживает тепло, в этом случае для помещения лучше подойдет кирпичная грубка. Это узкие, легкие, квадратные сооружения, которые несложно изготовить самостоятельно, что является существенным плюсом. Если пол крепкий, для постройки самодельного обогревающего устройства не требуется делать фундамент. Мощность сооружения ограничена — до 12 кВт, но если помещение нужно периодически протопить зимой, такой вариант подойдет лучше всего. Также в дачных домах используется газовая плита. Ее эксплуатировать намного проще, при этом особого ухода не требуется.

Грани и части кирпича

Отопительно варочные печи своими руками: выкладываем по инструкции из кирпичаГрани и части кирпича

Торец кирпича именуют тычком, широкую плоскую сторону — постелью, а боковую поверхность — ложком. Ребра изделия называют усенком. Кладку ведут, устанавливая изделие на постель, которая считается рабочей поверхностью. В единственном варианте элементы ставят на ложок, если стену возводят в ¼ кирпича.

Части камней, отличные от полного кирпича, предназначаются для выполнения углов, поворотов стен, имеют условные названия:

  • трехчетверка (девятка);
  • четверка (четвертинка);
  • половинка.

На части кирпич делят киркой, ударяя по ложку, а не по постели, при этом камень держат, опирая на ребро. У поставщика заказывают небольшой объем неполных элементов заводского производства.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

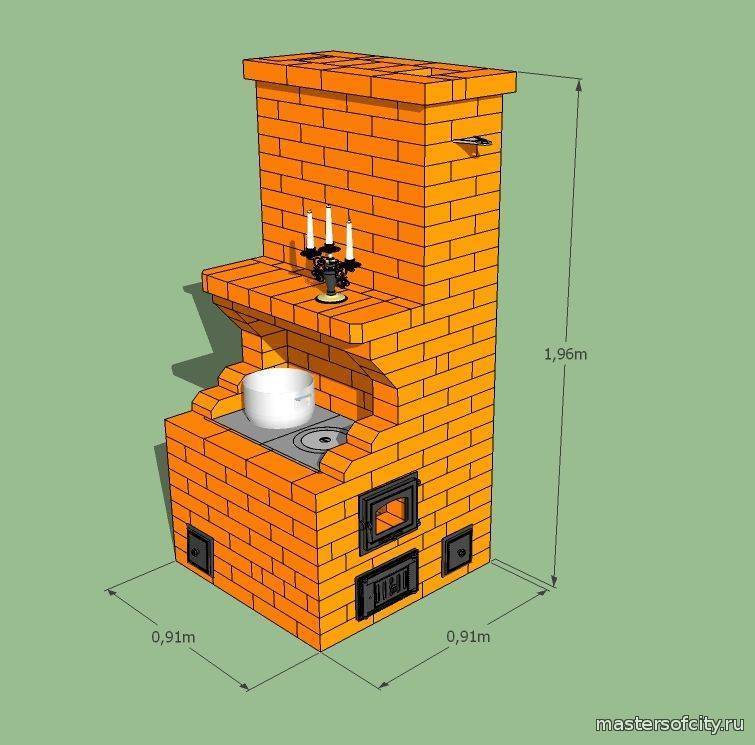

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

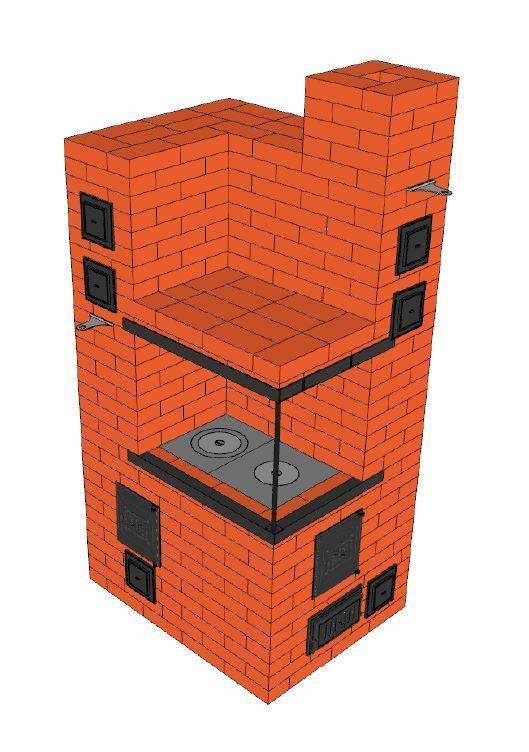

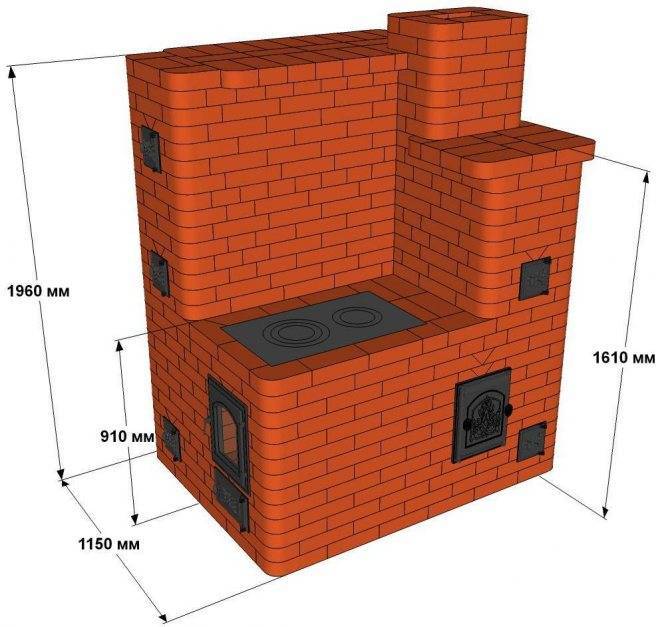

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

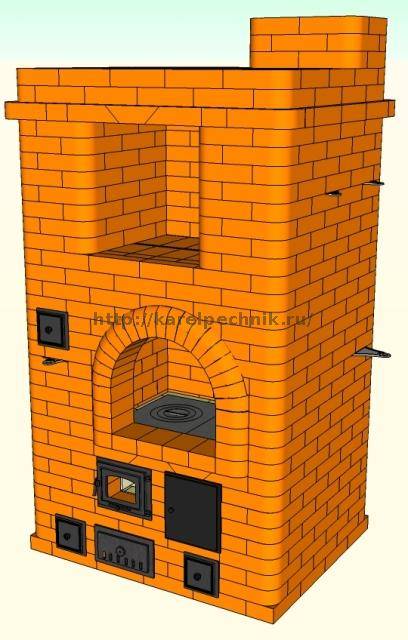

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Шведка — лучшее решение

Пожалуй, лучшей варочно-отопительной печью на протяжении веков остается шведка.

Обратите внимание! По своей конструкции она значительно проще русских печей, но по КПД, эффективности и многофункциональности ничуть ей не уступает. В этих печках воплотился суровый быт древних скандинавов

Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка

В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка.

Отопительные приборы этого типа имеют немалые преимущества:

  • Универсальность. Шведка — в полном смысле слова универсальная печь. Нет ни одной такой функции, которая была бы не под силу шведским печам.
  • Компактность. По сравнению с русскими печами шведки отличаются небольшими размерами. Они не занимают много пространства, экономят полезную площадь и при этом показывают КПД, свойственный массивным печным конструкциям.
  • Простота. Человеку, не являющемуся квалифицированным печником, построить русскую печь просто не под силу. Совершенно иначе обстоит дело со шведкой. За основу можно взять готовый проект и порядовку, чтобы в результате получить уникальный отопительный прибор, соответствующий конкретным условиям эксплуатации.
Популярные статьи  Как снять показания счетчика воды: подробное руководство по считыванию и передаче показаний расходомера

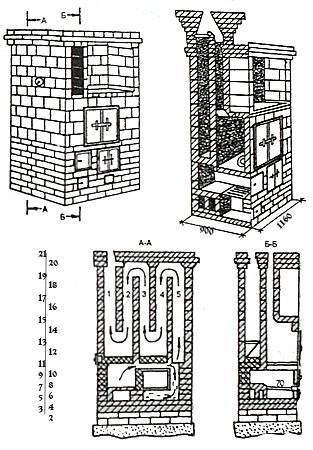

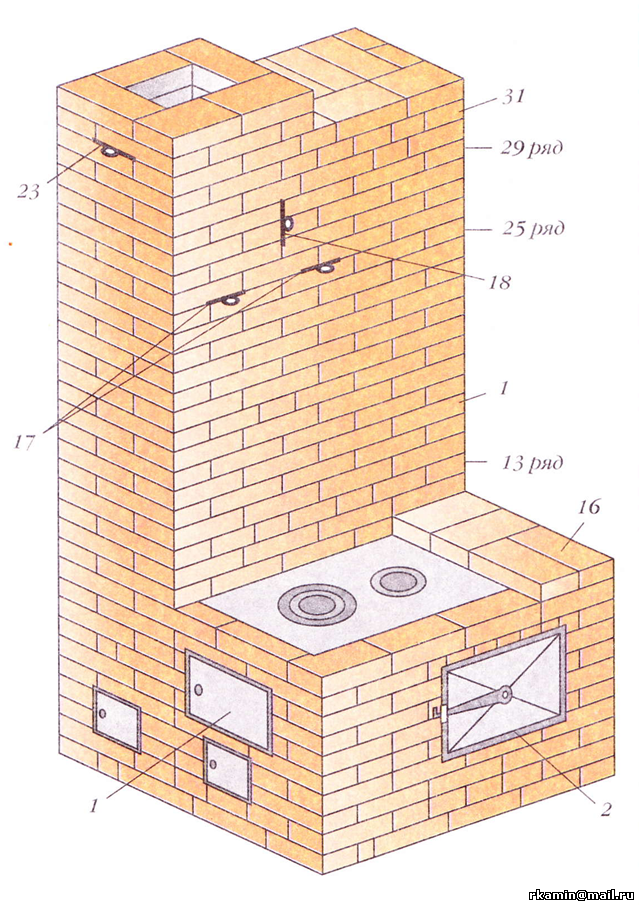

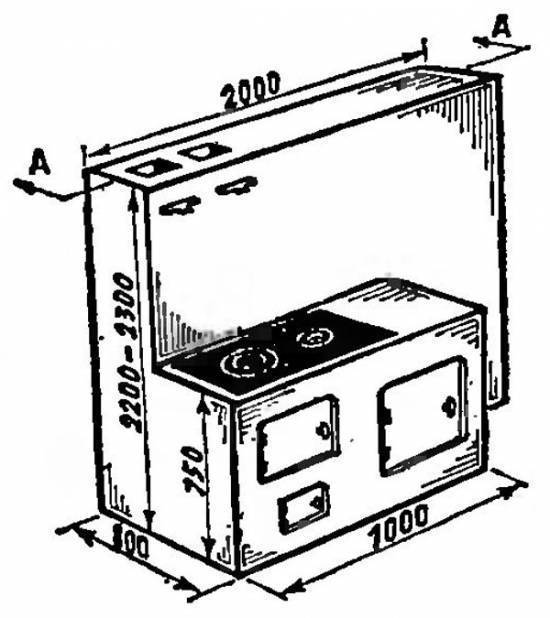

Отопительно-варочная печь со щитком

Топка под каменный уголь. Для отопления дровами кладка ведется из красного кирпича, в этом случае дверка опускается на один ряд ниже, а над ней кладется два ряда кладки. Если духовой шкаф снизу плохо прогревается, то нужно в девятом ряду сзади шкафа заложить отверстие куском железа.

Задвижку можно установить одну, но тогда нужно после протапливай ия печи закрывать все дверки.

На десятый ряд кладется плита и уголок. Если нет уголка, то плита втесывается в кирпич.

Для лучшего обогрева перегородки удобнее устанавливать заподлицо со щитком-1, или щиток должен выступать на 25 см.

На печь нужно:

кирпич красный — 400 штук,

кирпич огнеупорный — 17 штук,

плита 41×71 см — одна,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — четыре,

колосники штучные длина 30 см,

задвижка 12×21 см — две.

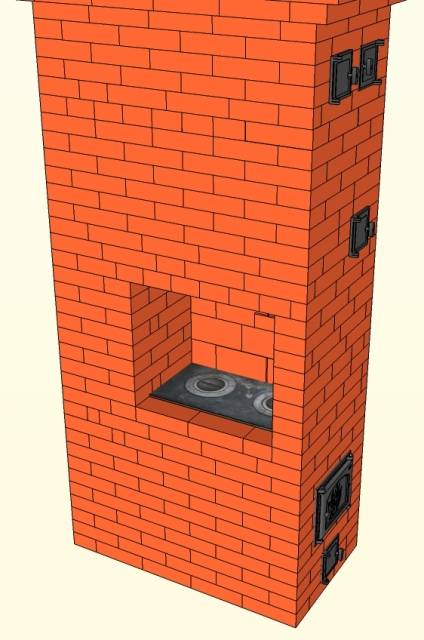

Отопительно варочные печи своими руками: выкладываем по инструкции из кирпича

Отопительно варочные печи своими руками: выкладываем по инструкции из кирпича

Отопительно варочные печи своими руками: выкладываем по инструкции из кирпича

Отопительно варочные печи своими руками: выкладываем по инструкции из кирпича

Выбор песка и раствора

Для кладки печи с духовкой используют глиняную смесь, для чего берут шамотную или красную глину. Каолиново-песчаный раствор готовят в консистенции 2,5:1 (песок, глина, соответственно). Используют речной песок с крупностью зерна1 – 1,5 мм без примесей, а глину берут высокой жирности.

В магазине можно приобрести готовые сухие смеси для кладки печей, которые до готовности доводят добавлением воды и перемешиванием. Используют жаростойкие и огнеупорные виды, которые позволяют выдерживать повышение температуры до +1000°С без необратимых деформаций.

Раствор не должен реагировать с химическими веществами. Не используют обычные цементно-песчаные смеси, которые разрушаются в сложных условиях, не имеют пластичности.

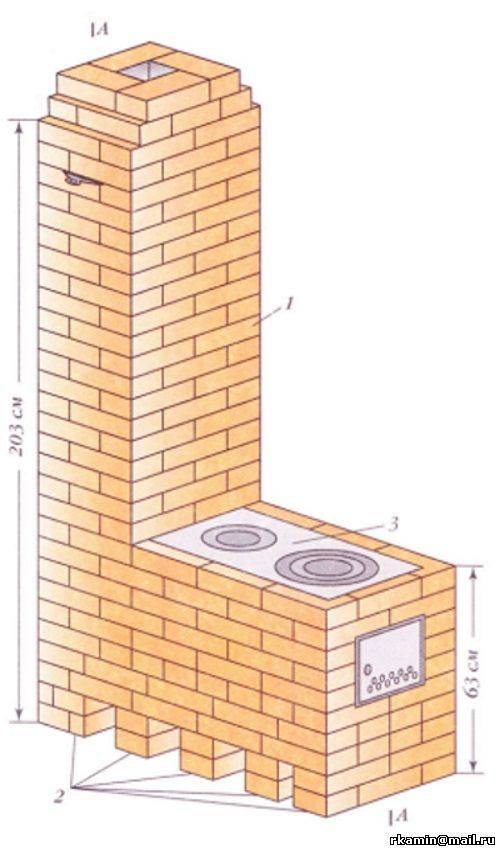

Отопительно-варочная печь с бачком

Печь под каменный уголь. Газы из топки идут через перевальную стенку-1. Попадая вниз, они нагревают воду в бачке-2. Если вам нужно не очень много горячей воды, то бачок можно установить на другое место-3, здесь вода будет дольше нагреваться, но зато будет дольше сохраняться горячей. Газы, минуя бачок, обогревая печь до низу, уходят в стояк-трубу. Для удобства и безопасности бачок лучше установить, как показано на рис. 42,6 (3). На 11-м ряду закладываются плита и железный уголок. В печи можно установить духовой шкаф (рис. 42,6).

На печь нужно:

кирпич красный — 220 штук,

кирпич огнеупорный — 20 штук,

дверка топочная 25×21 см — одна,

дверка чистки 14×14 см — одна,

дверка для поддувала 14×14 см — одна,

плита чугунная 41×71 см — одна,

колосники штучные длиной 25 см, задвижка 12×21 см — одна, бачок самодельный 15x37x28 см — один, духовой шкаф самодельный 30x37x27 см.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

  • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
  • Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
  • Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
  • Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Кладка печи «шведка»

Кладка печи «шведка»

Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.

Схема фундамента для самодельной печи шведки

Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.

Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.

Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.

Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.

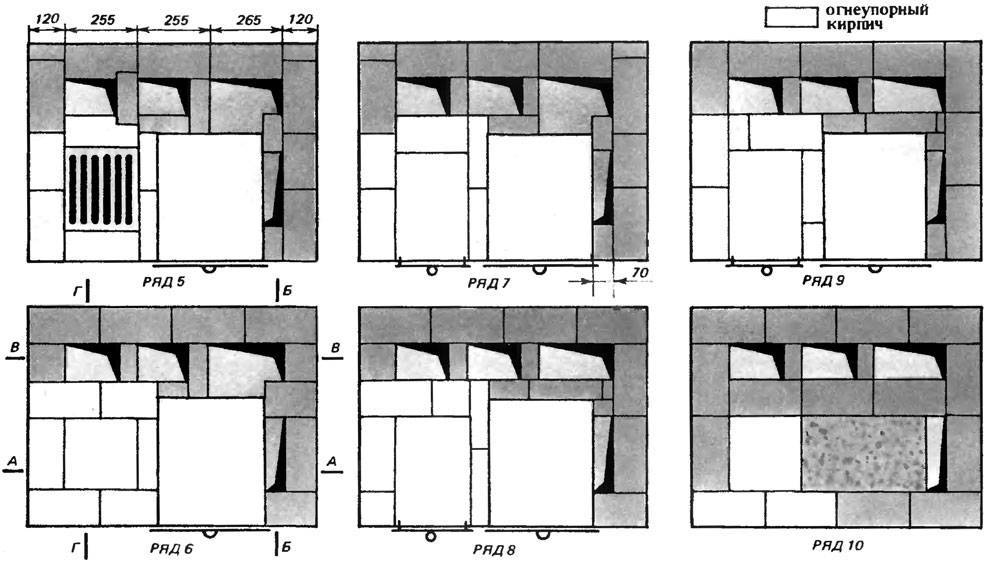

Порядовка печи Шведка

Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.

Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.

Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.

После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.

Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.

Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.

Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.

Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.

Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.

Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.

Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.

Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.

Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.

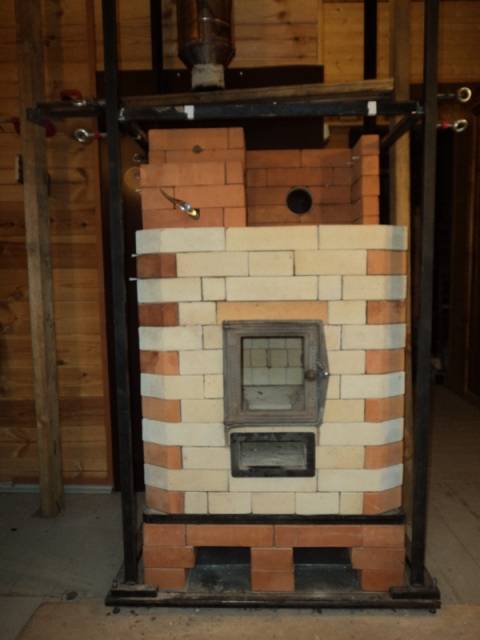

Процесс кладки печи Радонеж

Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.

Второй шаг. Залейте фундамент.

К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.

Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.

Четвертый шаг. Выложите первый ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.

Продолжайте кладку печи в соответствии с порядовкой.

Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.

Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.

При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.

Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.

Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.

Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.

После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.

Если все сделано в соответствии с инструкцией, порядовкой и основными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.

Собственноручное строительство отопительной печи является достаточно сложным и продолжительным процессом, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, использовать только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.

В результате отопительный агрегат будет служить максимально долго, надежно и эффективно, а вы дополнительно сэкономите на обустройстве системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.

Видео – Печи отопительные своими руками

Всё очень грамотно расписано. От себя добавлю, что искать огнеупорную глину нет никакой необходимости. Сейчас на рынке стройматериалов продаются уже готовые смеси для кладки печей и каминов. Там всё уже размешано в нужной пропорции. Ещё по просушке печи есть один момент. Первый запуск делайте, используя в качестве топлива исключительно бумагу и картон. Дрова крайне нежелательны. Тогда вы получите необходимый температурный режим. Греете её таким образом не дольше часа. Высыхая, глина может немного подымить. То есть дым будет в помещении. Не пугайтесь этого. Глина очень быстро высохнет и печь заработает как надо.

Хочу подсказать одну интересную идею, которую сам испытывал. Внутри печи можно выложить «Габродиабаз». Данный камень — разновидность гранита и используется для изготовления памятников. Обрезки можно попросить в ритуальных услугах, предварительно убедившись что это действительно габродиабаз, а не простой гранит. Можно приобрести, но данный камень очень дорогой, потому как выдерживает высокие температуры! Удачи!

Самостоятельно я на даче дважды делал печки в домике и в бане. В последней второй вариант оказался относительно удачный, но там конструкция сама по себе простая. В доме же основой служили металлические печки, обкладываемые кирпичом. Я сразу достаточно скромно оценивал свои возможности в возведении более сложной конструкции и до сих пор, имея уже опыт, так считаю. То есть за возведением хорошей печки и, тем более, камина лучше всего обращаться к хорошим печникам. Кстати, у меня сестра так и сделала и пока они не поставили котел, она у них прекрасно работала.

Мы ответили на Ваш вопрос?

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет пустоты. Здесь же обязательно требуется только полнотелый материал, не имеющий пустот и трещин. На предмет последних надо внимательно изучать каждую единицу, для работы требуется кирпич хорошего качества. Правда, есть одно исключение – голландская печь, ее можно класть и из менее качественных камней. Но до абсурда доходить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

Шамотный камень для формирования топливника

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Популярные статьи  Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

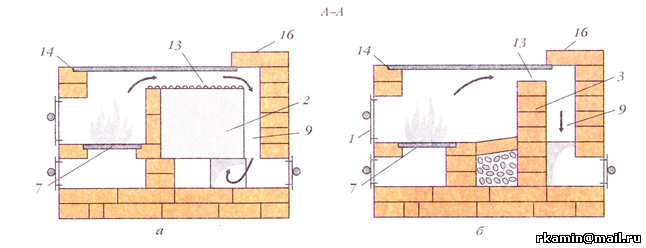

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Отопительная печь «Малютка-5»

Печь под любое твердое топливо . Топку при необходимости можно переставить на боковую стенку, где находятся задвижка и дверка чистки. Печь можно сложить ниже или выше. Для этого после 17-го ряда нужно убавить или добавить от одного до восьми рядов кладки. Топка футеруется (т.е. обкладывается на ребро) огнеупорным кирпичом. Если вы не будете топить углем, то можно всю кладку вести из красного кирпича. Если будете топить дровами, то колосниковую решетку нужно сделать меньшего размера, по ней выкладывается и поддувало.

На печь нужно:

кирпич красный — 370 штук,

кирпич огнеупорный — 16—21 штука,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — одна,

задвижка с отверстием 12×21 см — одна,

колосники штучные длиной 30 см — 10 штук.

Составление порядовки

Под порядовкой подразумевают определенную схему, которая помогает облегчить строительство печи. Выполнить работу смогут домашние мастера или люди с минимальным опытом.

Порядовка печи: Инструкцию составляют мастера-печники. В результате человек затрачивает минимальное количество времени и средств для оборудования. Порядовка помогает увеличить эффективность процесса. Документация составляется перед началом кирпичной кладки. Специалисты запишут каждый шаг, точную последовательность, необходимые материалы.

Порядовки отличаются своей четкостью и доступностью. Можно легко и быстро построить печь, не прибегая к помощи мастеров. Преимущества подробных порядовок:

  1. Минимизация финансовых затрат. Если человек использует схему-порядовку, которую составил квалифицированный матер, то можно сэкономить деньги на услугах специалистов. Даже люди с минимальной подготовкой и навыками строительства смогут в короткие сроки создать функциональную печь.

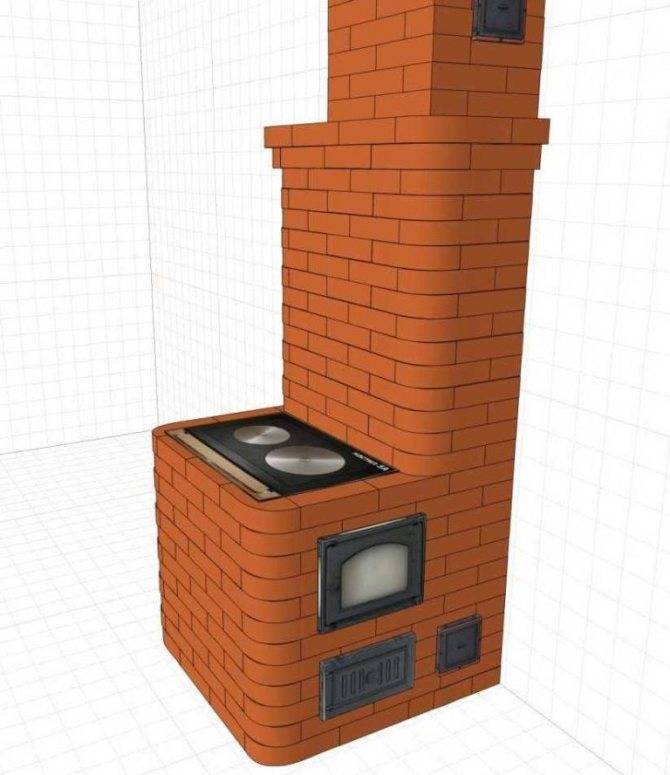

Отопительно варочные печи своими руками: выкладываем по инструкции из кирпича
Много образие вариаций порядовок печи поможет создать печь подходящую именно вам

  1. Доступ к широкому и разнообразному выбору конструктивных вариантов. В специализированной литературе можно найти огромное количество фотоматериала для составления простой порядовки. Пользователи смогут самостоятельно выбрать вариант строительства. Печи бывают традиционными или специализированными (духовые и варочные).
  2. Экономия времени. Если планируется строительство печи сложной конструкции, то благодаря правильно составленной порядовки можно сэкономить время на возведение. В результате экономится также время и денежные средства. Специалисты смогут быстро построить печь в загородном доме, на даче, в бане.
  3. Понятность и удобство использования. Мастера-печники создают подробную схему порядовки, поэтому разобраться в ней смогут даже начинающие специалисты.
  4. Наличие точной последовательности, детальная опись материалов. Порядовка не даст специалистам допустить ошибку, поэтому в результате можно получить качественную работу.

Отопительная печь:
