Отопитель планар — техническое устройство и инструкция по монтажу:

Требования к монтажу

Отопитель планар — техническое устройство и инструкция по монтажу:

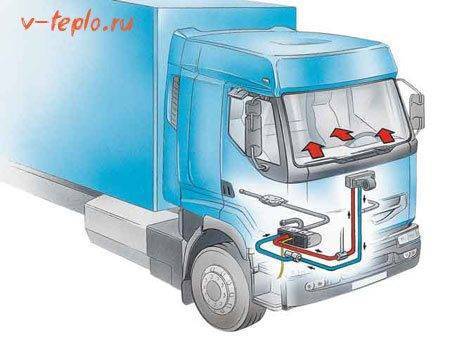

Устройство можно ставить в любом месте автомобиля, пульт управления рядом с водителем Установка Планара выполняется строго по инструкции:

  • Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
  • Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
  • Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
  • Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
  • Корпус не должен соприкасаться со стенками или полом кабины.
  • Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
  • Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Во время заправки Планар необходимо выключить

Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

  • в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком;
  • прокладывать топливный провод внутри салона или кабины запрещается;
  • во время заправки аппарат выключают;
  • во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи;
  • до окончания продувки отключать прибор от электросети запрещается;
  • после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.

Эксплуатация устройства

В процессе использования данного приспособления для автономного обогрева необходимо соблюдать некоторые правила, чтобы увеличить срок службы изделия и добиться высокого уровня безопасности. Далее рассматриваются самые важные моменты, которые нужно учитывать при эксплуатации.

Техника безопасности

  • Отопитель допускается использовать лишь для тех целей, которые отражены в настоящем руководстве по эксплуатации.
  • Нельзя применять прибор в местах, где в больших количествах собираются пары, способные легко воспламеняться.
  • Не следует пользоваться устройством, если автомобиль находится в закрытом помещении, так как будут накапливаться продукты сгорания.
  • Запрещается отсоединять и присоединять разъемы в том случае, если электрическое питание изделия включено.
  • После того как отопитель будет выключен, повторный запуск можно производить только через 5-10 секунд.
  • При заправке транспортного средства прибор должен находиться в выключенном состоянии.
  • Не следует отключать питание от электрической сети, пока не окончится стадия продувки.

Отопитель планар — техническое устройство и инструкция по монтажу:

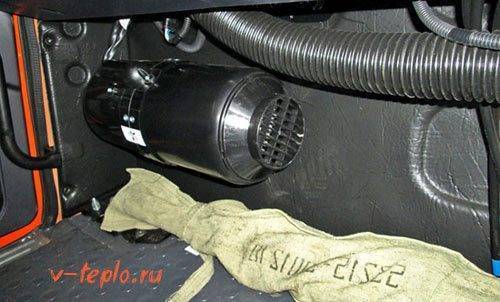

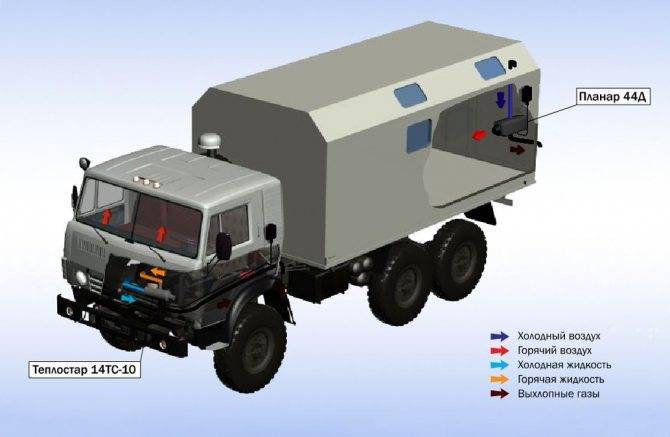

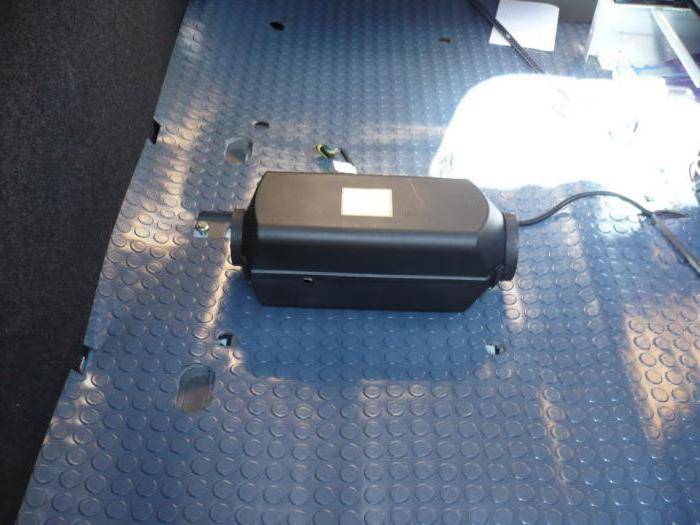

Отопитель может быть установлен в фургоне.

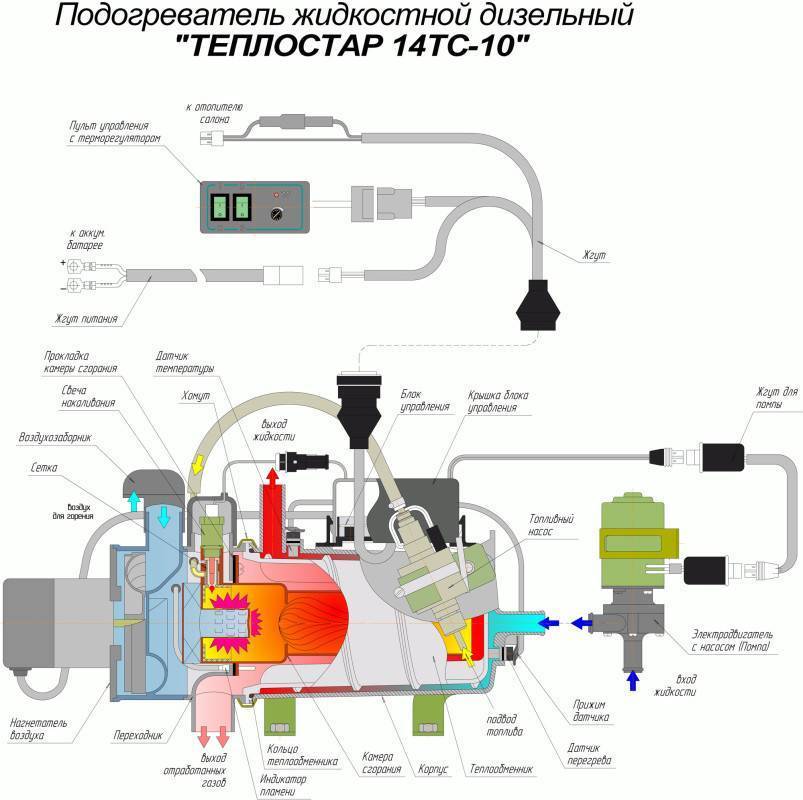

Коды ошибок с пульта-таймера Теплостар

Код Несправность Устранение неисправностей
01 Перегрев.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02 Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03 Неисправность датчика перегрева. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04 Неисправность датчика температуры. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05 Обрыв индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06 КЗ индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07 Прерывание пламени на режиме работы «МАЛЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
08 Прерывание пламени на режиме работы «ПОЛНЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09 Неисправность свечи накаливания. Проверить свечу накаливания, при необходимости заменить свечу.
10 Неисправность электродвигателя нагнетателя воздуха. Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12 Отключение, повышенное напряжение более 30,8 В. Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13 Попытки запуска исчерпаны. Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14 Неисправность циркуляционного насоса (помпы). Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15 Отключение, пониженное напряжение менее 20 В. Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16 Превышено время на вентиляцию. За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17 Неисправность топливного насоса. Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18 Неисправность реле вентилятора автомобиля. Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19 Прерывание пламени на режиме «СРЕДНИЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20 Нет связи между блоком управления и таймером. Проверить предохранитель 5 А. Проверить цепи и контакты.
23 Напряжение менее 21,6 В (Предупреждение). Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25 Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился. Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.

Видео работы

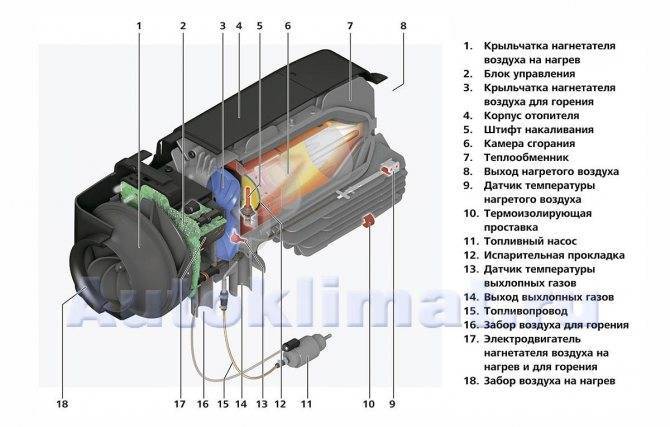

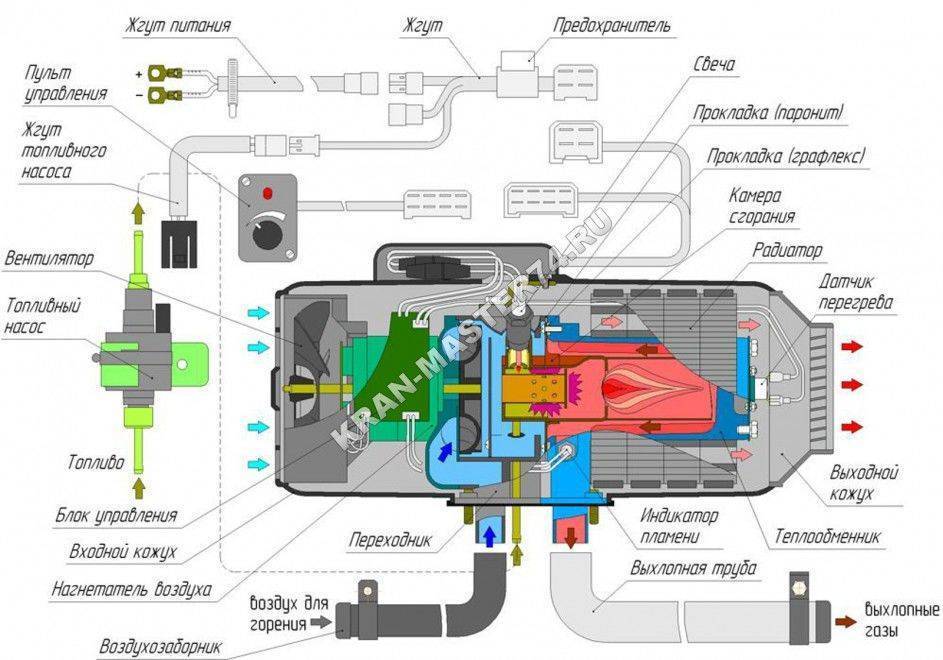

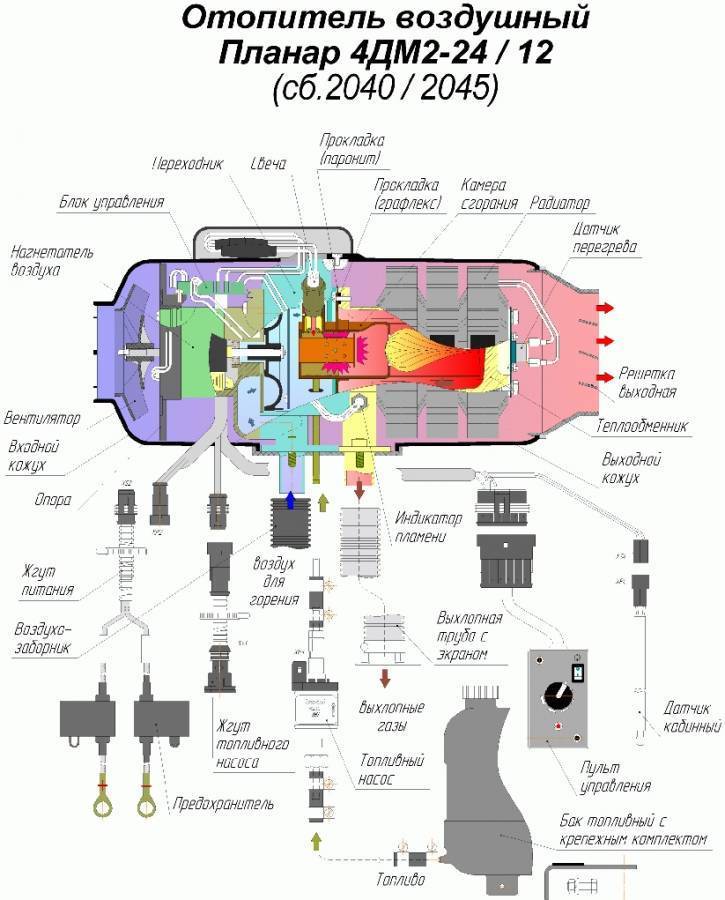

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

  • В первую очередь продувается камера сгорания
  • Затем до нужной температуры нагреваются свечи накаливания
  • Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
  • Происходит непосредственное сгорание топлива
  • Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Читайте так же как сделать отопление в своем гараже

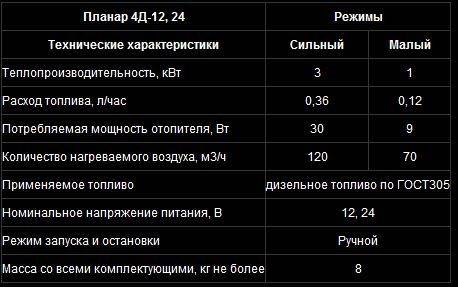

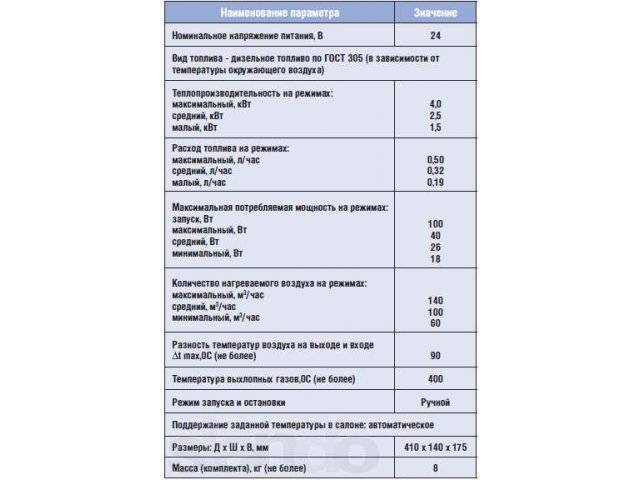

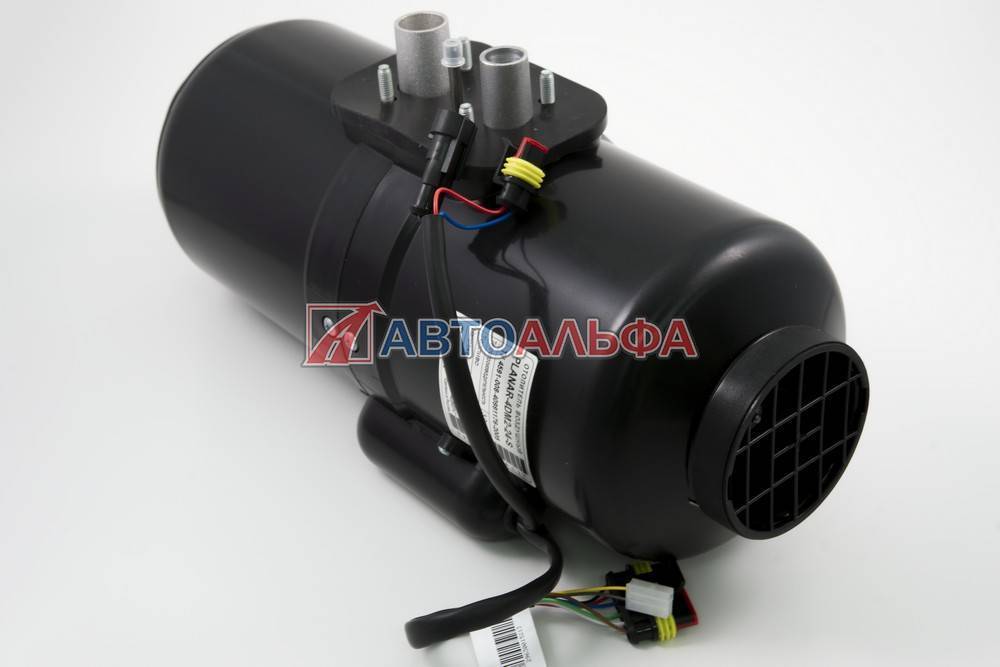

Некоторые особенности устройства отопителя Планар

Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.

По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.

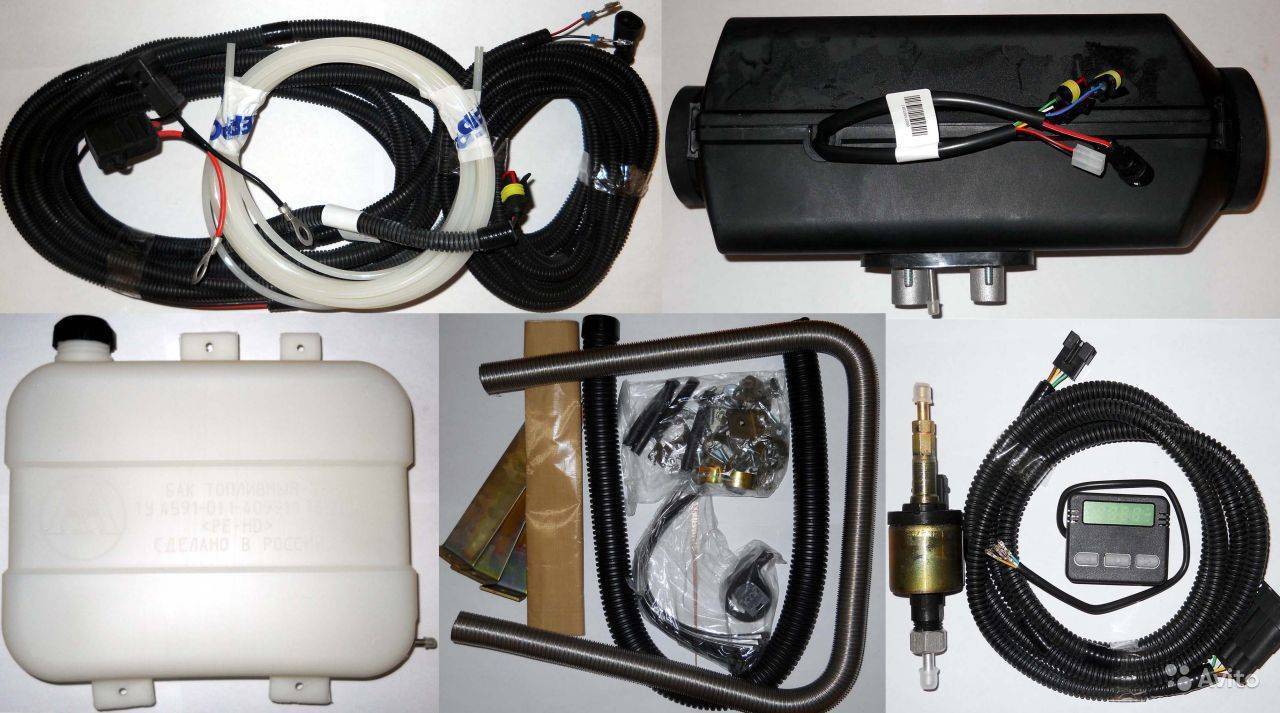

Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:

  1. Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
  2. Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
  3. Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля

Возможно вас так же заинтересует наша статья про электрическое отопление

Принцип действия и особенности устройства

Одно из преимуществ, которым обладает отопитель планар – возможность регулировать мощность нагрева. Для этого в устройстве предусмотрена специальная ручка на регуляторе, которая легко поворачивается и устанавливается в желаемое положение.

Задав желаемое значение мощности, нет необходимости вмешиваться в дальнейшую работу устройства. Оно будет контролироваться в автоматизированном режиме:

  • Когда температура упадет до критической минимальной отметки – Планар включается
  • Постоянное увеличение тепла внутри салона будет постепенно снижать мощность, уменьшая подачу теплого воздуха

Универсальные пульты управления

В настоящее время производитель Планаров, компания Адверс, комплектует все отопители (Спутник 2Д, Планар 2Д , Планар 4ДМ2, Планар 44Д) универсальным механическим пультом управления ПУ5:

Отопитель планар — техническое устройство и инструкция по монтажу:

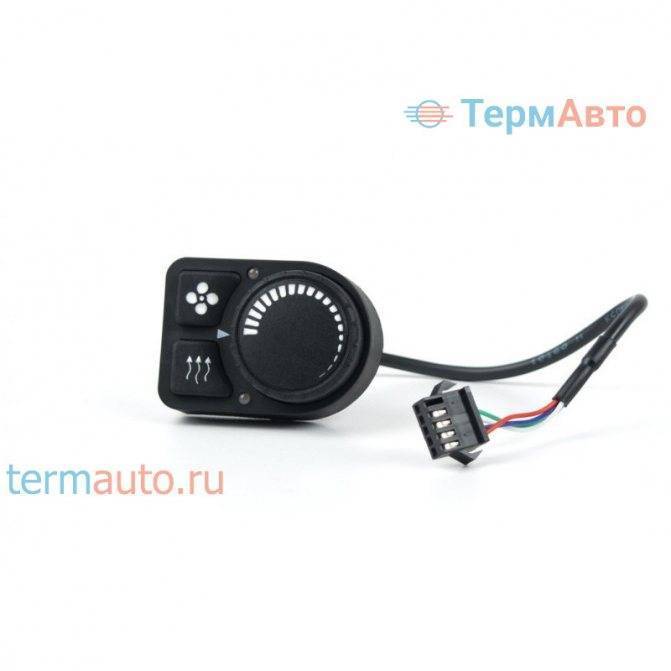

Пульт управления Планар состоит из 2х кнопок: вентиляция и розжиг, и «крутилка» для выбора мощности работы отопителя.

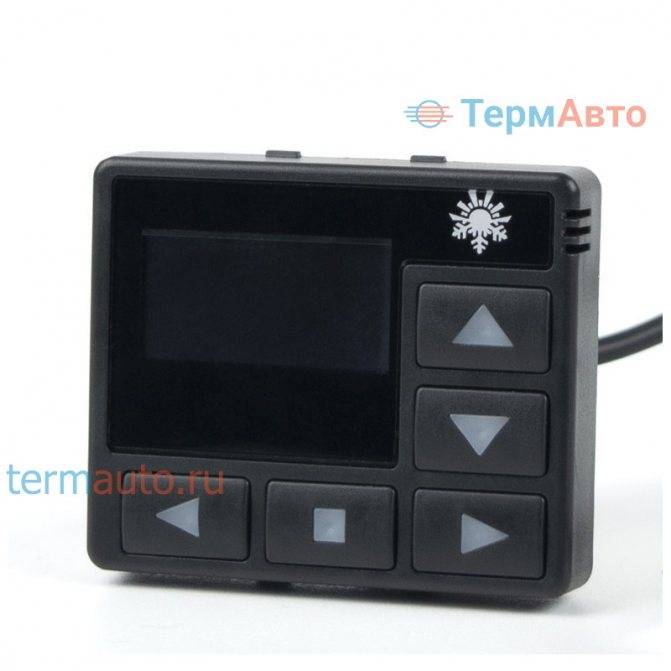

В 2021 году был выпущен премиальный пульт ПУ27М с LCD дисплеем:

Отопитель планар — техническое устройство и инструкция по монтажу:

Новый пульт ПУ27М подходит ко всем выпускаемым на данный момент отопителям ПЛАНАР, более эргономичный, прост и удобен в обращении. Также имеет встроенный датчик температуры и возможность запуска отопителя по таймеру. Если запускать отопитель Планар по таймеру, то в этом случае устройство проработает 2 часа и выключится.

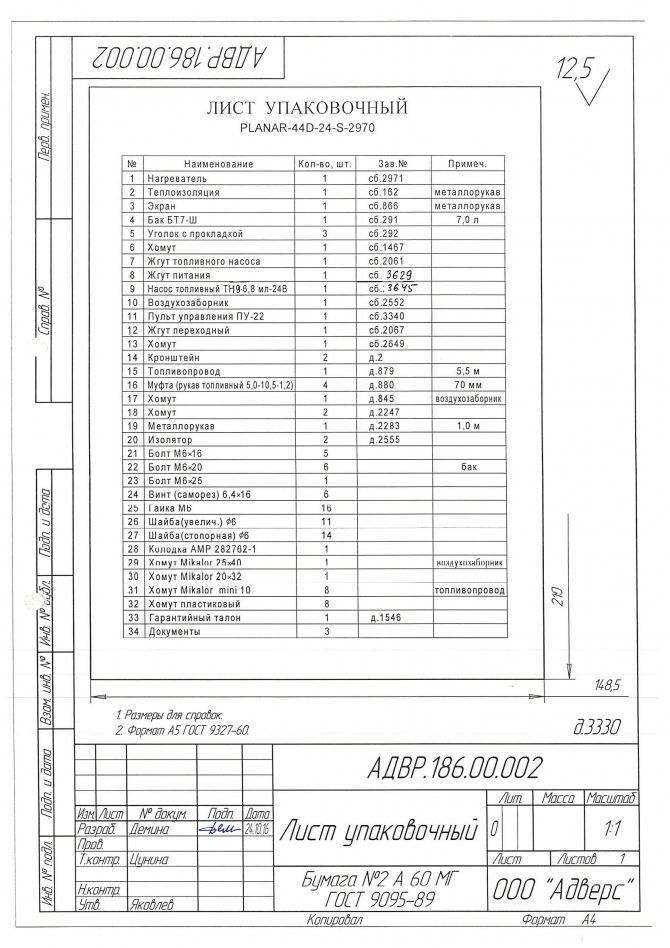

РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

  • Инструкция по монтажу отопителей модельного ряда PLANAR6.94 Мб (Добавлен 26.12.2018)
  • Пульт управления ПУ-5 сб 3520 (новинка) руководство по эксплуатации623.59 Кб (Добавлен 18.04.2018)
  • Модемы РЭ (подключение и эксплуатация)870.58 Кб (Добавлен 10.12.2018)
  • Отопители Планар (с маркировкой «S») руководство по эксплуатации581.15 Кб (Добавлен 11.10.2017)
  • Устройства управления Планар (с маркировкой S)613.21 Кб (Добавлен 19.10.2017)
  • Планар 2D-12/24 руководство по эксплуатации2.31 Мб (Добавлен 23.10.2014)
  • Планар-4Д руководство по эксплуатации884.91 Кб (Добавлен 27.04.2016)
  • Планар-4ДМ руководство по эксплуатации 1.85 Мб (Добавлен 27.04.2016)
  • Планар-4ДМ2 руководство по эксплуатации1.92 Мб (Добавлен 27.04.2016)
  • Планар 4DM2 руководство по эксплуатации2.78 Мб (Добавлен 27.04.2016)
  • Планар-44Д-12/24 руководство по эксплуатации1.49 Мб (Добавлен 27.04.2016)
  • Планар 44D-12/24 руководство по эксплуатации2.76 Мб (Добавлен 18.09.2014)
  • Планар 44-GP (RUS-ENG версия) руководство по эксплуатации 2.76 Мб (Добавлен 05.02.2016)
  • Планар-8ДМ руководство по эксплуатации1.22 Мб (Добавлен 27.04.2016)
  • Планар 8DM-12/24 руководство по эксплуатации2.82 Мб (Добавлен 27.04.2016)
  • Планар — 9D — 12/24 руководство по эксплуатации1.33 Мб (Добавлен 18.04.2018)
  • Бинар-5-Компакт (изделия выпускаемые до 2013г) руководство по эксплуатации1.31 Мб (Добавлен 03.06.2013)
  • Бинар-5-Компакт руководство по эксплуатации2.97 Мб (Добавлен 27.04.2016)
  • Бинар-5-Компакт-GP руководство по эксплуатации3.44 Мб (Добавлен 27.04.2016)
  • Бинар-5Д-24 вольт Компакт руководство по эксплуатации3.45 Мб (Добавлен 27.04.2016)
  • BINAR 5S руководство по эксплуатации369.57 Кб (Добавлен 18.04.2016)
  • BINAR 5S инструкция по монтажу1.25 Мб (Добавлен 18.04.2016)
  • Пульт ПУ-20 для BINAR 5S руководство по эксплуатации1.05 Мб (Добавлен 16.12.2016)
  • Binar-5B-5D-Compact-12-GP (RUS-ENG версия) руководство по эксплуатации3.37 Мб (Добавлен 02.02.2016)
  • Жгут топливного насоса BINAR 5S инструкция по монтажу183.06 Кб (Добавлен 18.04.2016)
  • Теплостар 14ТС-10(КАМАЗ) руководство по эксплуатации775.31 Кб (Добавлен 19.05.2011)
  • 14ТС-10 МИНИ руководство по эксплуатации2.6 Мб (Добавлен 22.03.2018)
  • Теплостар 14ТС-10 (с МК) руководство по эксплуатации3.31 Мб (Добавлен 27.04.2016)
  • Теплостар 14ТС-10-24/12-С (с МК) руководство по эксплуатации2.1 Мб (Добавлен 27.04.2016)
  • Теплостар 14ТС-10 (BAW) руководство по эксплуатации574.75 Кб (Добавлен 21.11.2011)
  • Теплостар 14ТС-10 (МАЗ) руководство по эксплуатации500.25 Кб (Добавлен 03.06.2013)
  • Теплостар 14ТС-10-M5 24В (МАЗ) руководство по эксплуатации499.75 Кб (Добавлен 03.06.2013)
  • Теплостар 14ТС (УРАЛ) руководство по эксплуатации486.09 Кб (Добавлен 03.06.2013)
  • Теплостар 11ТС (КАМАЗ) руководство по эксплуатации798.91 Кб (Добавлен 03.06.2013)
  • Теплостар 20ТС руководство по эксплуатации1.13 Мб (Добавлен 27.04.2016)
  • Теплостар 15 ТSG-24 руководство по эксплуатации871.55 Кб (Добавлен 31.01.2019)
  • Теплостар 20ТС-Д 38 руководство по эксплуатации899.79 Кб (Добавлен 27.04.2016)
  • Предпусковой подогреватель 30SP-24 руководство по эксплуатации911.78 Кб (Добавлен 16.10.2019)
  • АПЖ 30Д-24 руководство по эксплуатации908.62 Кб (Добавлен 23.10.2014)
  • Терммикс-15Д руководство по эксплуатации345.79 Кб (Добавлен 15.09.2011)
  • Модем GSM Termo v.2 инструкция по эксплуатации590.58 Кб (Добавлен 21.10.2015)
  • Модем GSM Termo v.3 руководство по эксплуатации581.76 Кб (Добавлен 21.10.2015)
  • Модем CINTERION v6 руководство по эксплуатации851.93 Кб (Добавлен 08.12.2015)
  • Пульт управления ПУ-11 (доп. опция) руководство по эксплуатации503.5 Кб (Добавлен 03.04.2012)
  • Руководство по эксплуатации модем SIMCOM846.45 Кб (Добавлен 07.11.2017)
  • Инструкция по монтажу отопителей модельного ряда Спутник3.94 Мб (Добавлен 22.11.2019)
  • Руководство по эксплуатации воздушных отопителей Спутник-2Д-12/24454.48 Кб (Добавлен 22.11.2019)
  • Каталог деталей и сборочных единиц Спутник-3Д896.8 Кб (Добавлен 03.12.2020)
  • Руководство по эксплуатации на отопители СПУТНИК454.48 Кб (Добавлен 03.12.2020)

Резюме

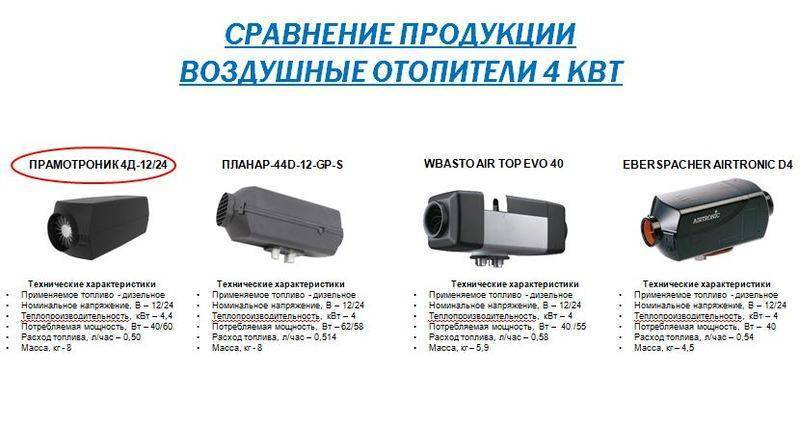

Автомобильные обогреватели «Планар» – хороший выбор для тех, кому необходимо обеспечить дополнительный обогрев кабины либо крытого кузова грузовых или пассажирских автомобилей. Отметим, что для достижения требуемых результатов крайне важна правильная установка автономки и своевременное обслуживание устройства. Цена обогревателей начинается от 19,5 тыс. рублей.

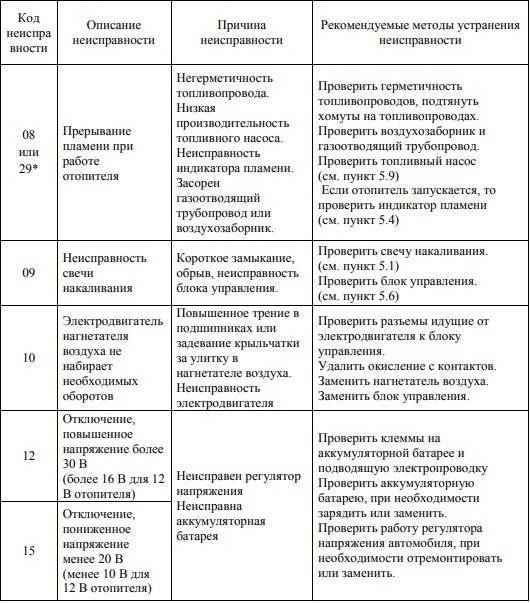

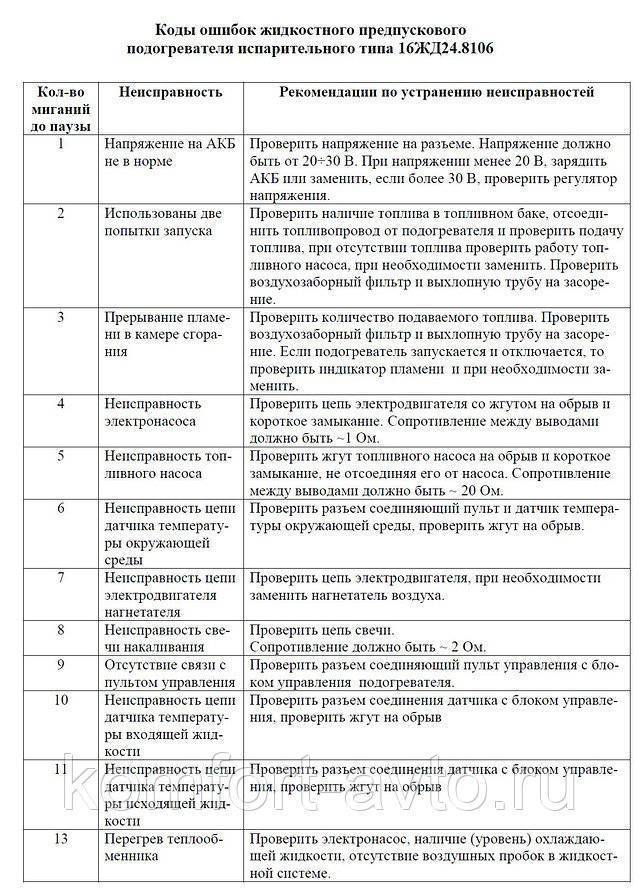

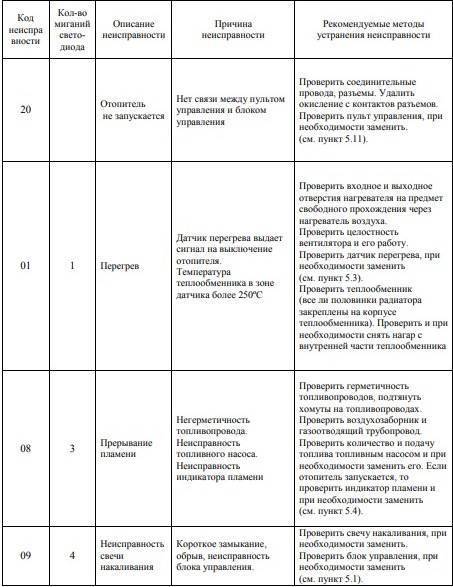

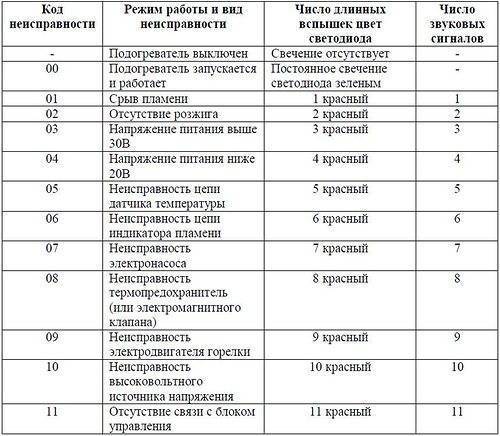

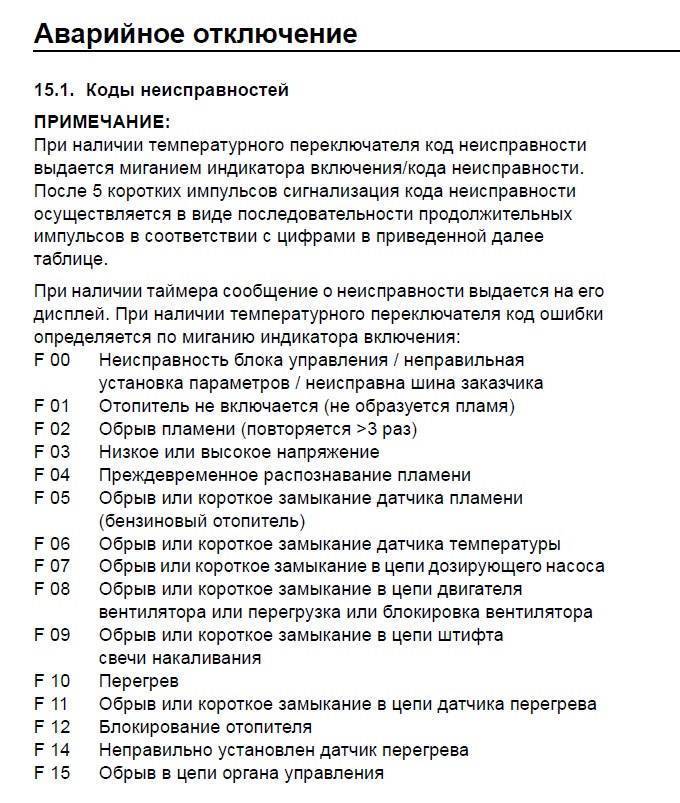

В этом разделе полный список кодов ошибок для «самарких автономок» Планар Теплостар

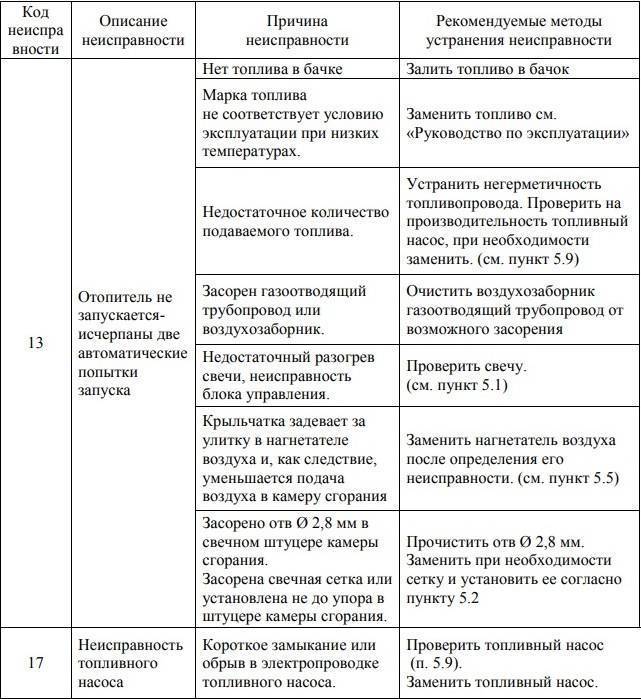

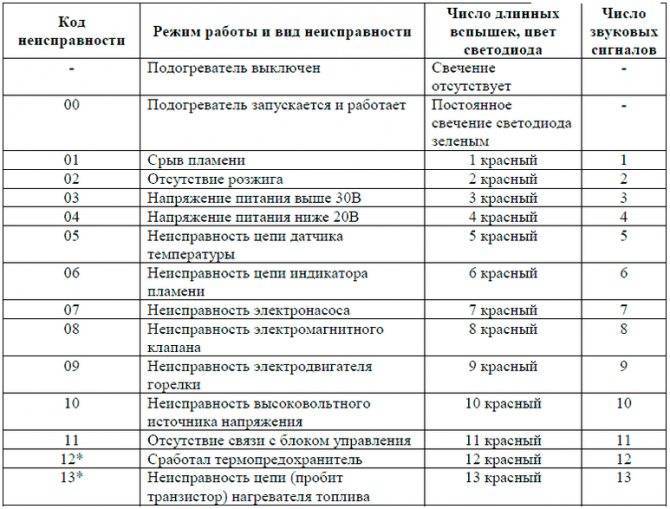

Во время эксплуатации отопителя может возникнуть неисправность. Неисправность определяется по количеству миганий светодиода на пульте управления ПУ или по высвечиваемому коду на цифровом пульте . Количество миганий светодиода, причины, приведшие к отказу, и методы устранения неисправности указаны в таблице .

Как определить неисправность автономной печи

1) Проверить уровень и качество топлива.1) Оценить визуально-Повреждение проводов, шлангов, наличие деталей(насоса, топливного бака) итп.3) Посчитать коды ошибок для моделей без дисплея 4) Произвести ремонт согласно документации

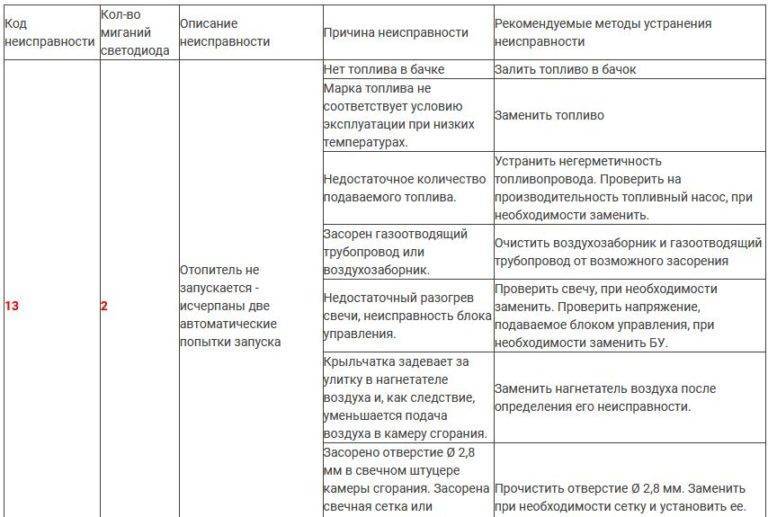

Во время эксплуатации отопителя может возникнуть неисправность. Неисправность определяется по количеству миганий светодиода на пульте управления ПУ или по высвечиваемому коду на цифровом пульте . Количество миганий светодиода, причины, приведшие к отказу, и методы устранения неисправности указаны в таблице .

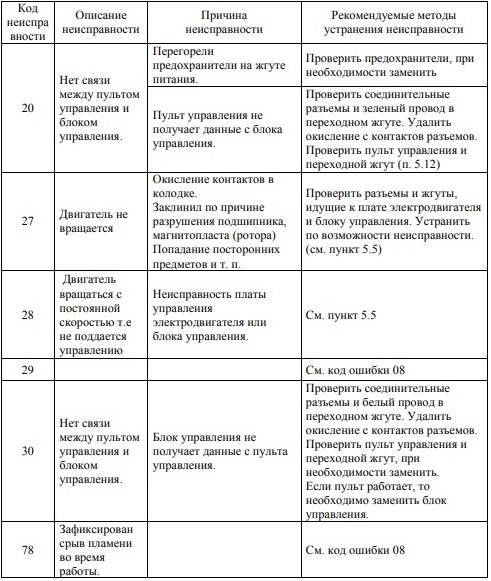

Возможны и другие неисправности, которые не диагностируются блоком управления, например: потеря герметичности теплообменником (прогорание), или прогорание уплотнительных прокладок, или снижение теплопроизводительности в результате нагарообразования на внутренней поверхности теплообменника. Перечисленные неисправности могут быть обнаружены визуально.

Выберите вашу модель

  • 2D-24(2Д-24) 2кВт
  • 4DM2-24(4ДМ) 3кВт
  • 44D-24(44Д-12) 4кВт
  • 8DM-24(8ДМ) 7-8кВт
  • Бинар 5С
  • Бинар 5S
  • 14ТС-10 (14TC, Mini) Камаз МАЗ

Если совсем не разберетесь, можем помочь с ремонтом.

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

  1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
  2. В процессе цикла продувки отключение питания запрещается
  3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
  4. Рекомендуется выключать прибор во время заправки автомобиля

Отопитель планар — техническое устройство и инструкция по монтажу:

Нельзя эксплуатировать обогреватель в закрытом помещении
Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель
Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены
В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Отопитель планар — техническое устройство и инструкция по монтажу:

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

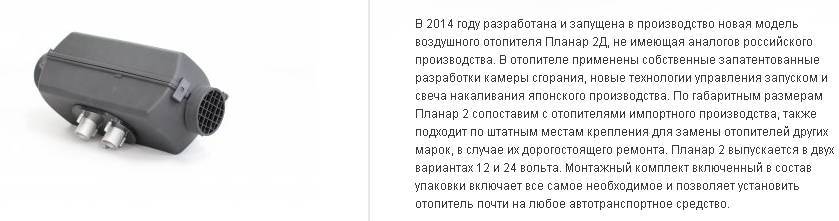

При транспортировке различных грузов, а также при эксплуатации спецтехники нередко зимой возникают экстренные ситуации, в которых необходимо прогреть кабину или прицеп, различные узлы и конструкции. Отличное решение для таких ситуаций – автономка «Планар». Это дизельный отопитель, который может вполне эффективно обеспечить теплом кабины грузовых автомобилей, салоны автобусов, прицепы. Это очень актуальное устройство для водителей грузовиков, которым приходится работать в экстремальных северных условиях при низких температурах.

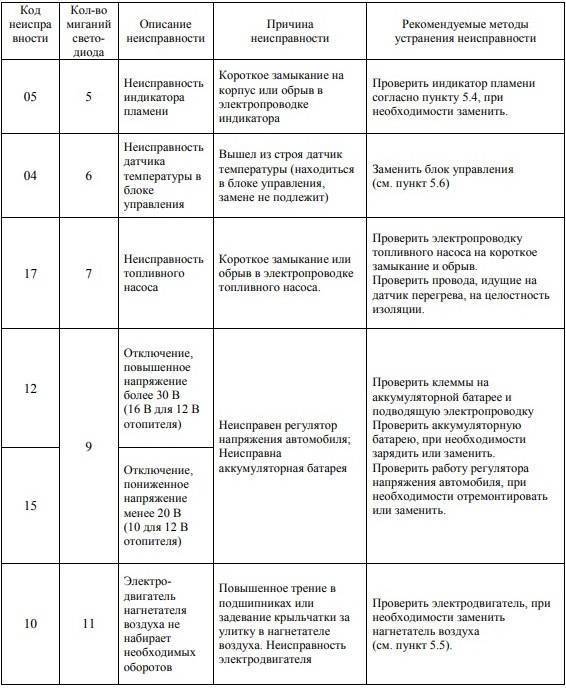

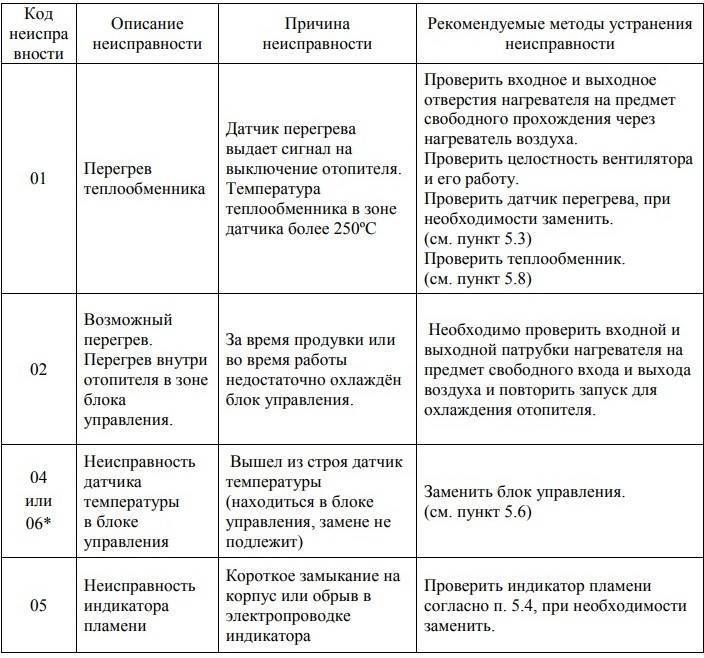

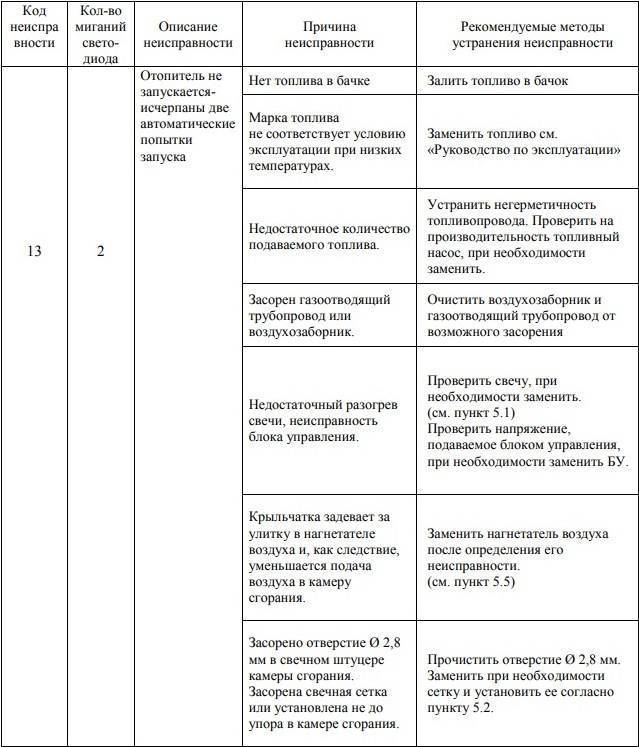

Основные неисправности и способы их устранения

Отопитель планар — техническое устройство и инструкция по монтажу:

Большую часть неисправностей и сбоев в работе автономных обогревателей серии «Планар», выявляемых с помощью кодов ошибок при диагностике устройства, можно разделить на несколько групп:

  • неисправность блока управления или датчика температуры;
  • нарушение целостности электрической цепи питания прибора;
  • неисправность топливной системы прибора;
  • механические повреждения электродвигателя прибора;
  • неисправность пульта дистанционного управления прибором.

Поломка блока управления решаются его заменой – ремонт нецелесообразен по причине сложности и дороговизны. Неисправность датчика температуры или индикатора пламени также решаются заменой детали.

Проблемы в электрической цепи питания прибора, выявленные с помощью диагностики, решаются проверкой проводки. Необходимо проверить провода питания, разъемы, жгуты, клеммы на АКБ с помощью мультиметра. Поврежденную проводку нужно изолировать или заменить, неисправные разъемы также полежат замене.

Неисправности топливной системы, сказывающиеся на работе подогревателя, могут иметь различные причины. Проблема может крыться в недостатке топлива или в его качестве, поэтому для исправления ситуации нужно заправить в бачок прибора более качественное топливо. Нарушение в системе снабжения топливом решается осмотром топливных трубок, заменой свечей накаливания и топливного насоса, проверкой системы нагнетания воздуха и отвода выхлопных газов. Засорения системы подачи топлива нужно устранить, утечки — герметизировать, при необходимости поменять трубки или сломавшийся топливный насос.

Повреждения электродвигателя подогревателя, приведшие к заклиниванию движка, можно исправить заменой подшипника или ротора движка. При серьезных повреждениях целесообразнее заменить электродвигатель в сборе. Проблемы с пультом дистанционного управления подогревателя обычно решаются заменой пульта на новый.

Автономный обогреватель «Планар» позволяет повысить и поддерживать температуру воздуха в салоне автомобиля, а также в хозяйственных или производственных помещениях. «Планар» нельзя назвать предпусковым подогревателем, так как он не повышает температуру двигателя до его запуска. Однако с задачей поддержания комфортной температуры в салоне он вполне справляется.

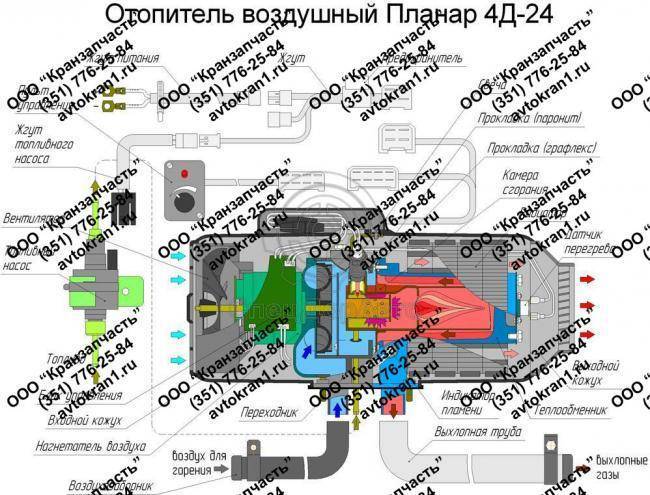

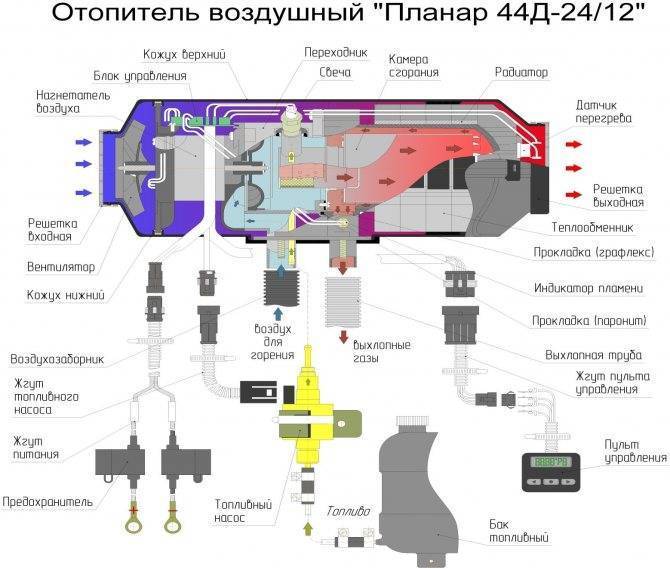

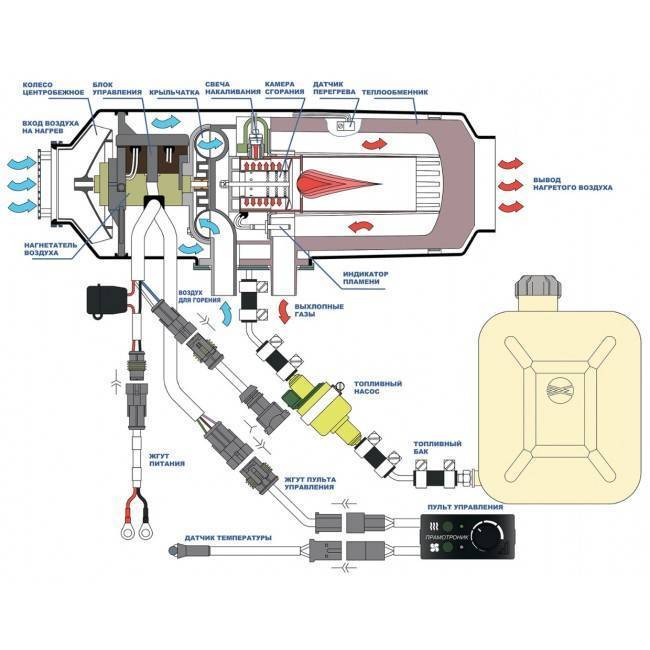

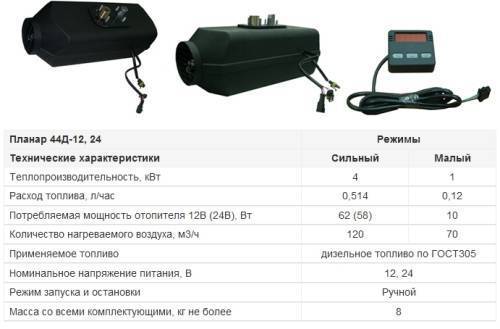

Конструкция

Система работает за счет теплого воздуха – это воздушный отопитель. В конструкции имеется нагревательный элемент, топливный насос для подачи в устройство дизельного топлива. Также прибор оснащается пускорегулировочным оборудованием.

Автономка запитывается из топливного бака автомобиля. Также существует и другой вариант эксплуатации, когда дизельное топливо подается непосредственно из специальной емкости в самом аппарате. Питание электричеством организовано по этому же принципу. Аппарат может запитываться от автомобильного аккумулятора.

Отопитель планар — техническое устройство и инструкция по монтажу:
Устройство разработано таким образом, чтобы оно было максимально автономным. Электроника полностью контролирует работу каждого элемента. Прибор запустится только тогда, когда электронный блок проведет самодиагностику и убедится в том, что каждый элемент находится в исправном состоянии. Таким образом, автономка «Планар» не только высокоэффективна и экономична, но и полностью безопасна.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

  • Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
  • Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
  • Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
  • В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

  • Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
  • Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Коды ошибок

Функция самостоятельной диагностики, встроенная в систему управления автономным обогревателем «Планар» различных модификаций, позволяет определить область и причину неисправности. Информация поступает водителю в виде кодов ошибок и мигании светового индикатора пульта дистанционного управления.

Расшифровка наиболее часто встречающихся кодов ошибок подогревателей марки «Планар».

Код неисправности Количество миганий светового индикатора Неисправность Причина неисправности
1 1 Перегрев теплообменника Контрольный датчик обнаружил перегрев и отключил отопитель. Причина – зафиксирована температура свыше 250 °C в районе теплообменника.
13 2 Число возможных запусков исчерпано Причиной являются проблемы с топливом: оно отсутствует, не соответствует его марка, недостаточно поступление ввиду засорение или нарушения герметичности топливопровода, проблемы со свечами накаливания, недостаточно давление поступающего в камеру сгорания воздуха
2 12 Перегрев в области блока управления или датчика-индикатора пламени Температура в районе размещения превышает значение в 50 °C. Перегрев блока управления в процессе работы или за время продувки перед началом работы блок управления не был охлажден.
4 и 6 6 Выход из строя температурного датчика блока управления Температурный датчик вышел из строя
5 5 Неисправность индикатора пламени Короткое замыкание или обрыв электроцепи питания индикатора
8 3 Прерывание пламени Негерметичность топливопровода, поломка индикатора пламени или топливного насоса
9 4 Неисправность свечи накаливания Короткое замыкание, обрыв электроцепи, неисправность блока управления подогревателя
10 11 Недостаточные обороты нагнетателя воздуха Выход из строя вентилятора
12 9 Напряжение свыше 30 В, экстренное отключение Неисправность АКБ или регулятора
15 9 Недостаточное напряжение, экстренное отключение Неисправность АКБ или регулятора, обрыв проводки
16 10 Превышен интервал на вентиляцию камеры сгорания За время продувки не был охлажден индикатор пламени, проблемы в блоке управления нагревателя
17 7 Неисправность топливного насоса Обрыв или короткое замыкание в электрической цепи питания топливного насоса
20 8 Потеряна связь между блоком управления и пультом Разрыв электропроводки, неисправность пульта или блока управления
27 11 Электродвигатель не работает Клин электродвигателя по причине разрушения подшипника, ротора или попадания посторонних предметов
28 11 Двигатель работает с постоянной скоростью Неисправность блока управления или платы на БУ
36 20 Превышение температуры датчика пламени Неисправность блока управления
Оцените статью
