Оголовок для скважины: устройство, виды конструкций, правила установки и монтажа

Устанавливаем насос в скважину

  1. На выходное отверстие крепится труба, которая будет подавать воду наверх.
  2. Подключается обратный клапан.
  3. В специальные проушины продеть трос, зафиксировать хомутами.
  4. Соединить вместе при помощи хомутов: трос, кабель и трубу подачи воды.

Рекомендуется закреплять прибор в метре от дна. Чтобы именно так и сделать, насос аккуратно опускается, пока не почувствуется, что он встал на дно. Делается отметка маркером. После этого оборудование вытаскивается на столько, чтобы отметка поднялась на 1 м.

Теперь можно установить оголовок для скважины. Далее прокладываются и соединяются трубы, ведущие воду в дом.

Видео описание

Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале: Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.

Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке

Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.

Защита скважины от замерзания

Для круглогодичного использования скважины, потребуется провести её утепление. Защитить её от зимнего мороза можно несколькими способами:

  • Разместить верхнюю часть скважины внутри кессона.Для этого, изначально выкапывается яма вокруг выхода обсадной трубы, стены и пол которой укрепляются бетоном, кирпичной кладкой или брусом. Сверху обустраивается крышка, которая тщательно утепляется. Труба обрезается таким образом, чтобы её край оказался над дном ямы.  Только после этого происходит монтаж оголовка.
  • Произвести утепление трубы, торчащей над землёй, с уже установленным оголовком.Сделать это можно, хорошенько укутав её утеплителем, и замотав сверху плёнкой или мешковиной. Можно также выстроить вокруг скважины небольшое отапливаемое помещение, либо просто сколотить ящик, наполнив его опилками.
  • Ещё один вариант защиты скважины и уличного водопровода от перемерзания – самогреющий кабель.Он появившийся относительно недавно, и представляет собой провода, заключённые в изоляционную оплётку. Этим кабелем по спирали опутывается уличный трубопровод и шланг внутри скважины на глубину нескольких метров. В случае перемерзания водопровода, достаточно только включить вилку кабеля в сеть, и он начинает нагреваться, размораживая трубы и шланги.

Как самому сделать оголовок

Простая конструкция — «тарелка» с ввинченной в нее обсадной трубкой, рым-болтом и просверленным входом для электропроводки.

Оголовок своими руками можно изготовить следующим образом:

  1. Из стали толщиной 10 мм вырезается фланцевый «блин», в котором просверливается отверстие под обсадную трубу и кабель.
  2. Все отверстия и края шлифуются, чтобы удалить заусенцы.
  3. К крышке привариваются рым-болты (один используется для петли при креплении троса насоса, два других применяются для подвешивания насоса и провода к нему).
  4. Просверливаются дополнительно отверстия под болтовые соединения.

Толщина слоя резины под уплотнитель должна составлять не менее 5 мм.

Электрокабель желательно защитить термоусадочной муфтой.

Самодельный оголовок устанавливается на поверхности трубы, болты рекомендуется вкручивать до тех пор, пока уплотнительная прокладка не зафиксирует фланец и крышку.

Производители

Если говорить о производителях оголовков для скважин, то сегодня на рынке можно найти продукцию как отечественных, так и зарубежных производителей

Среди отечественных компаний стоит выделить «Водолей» и «Джилекс», а если говорить об иностранных производителях, то следует обратить внимание на компанию Merrill

  • Компания «Водолей» является одним из наиболее известных производителей оголовков для скважин и подобного оборудования в целом. В ассортименте компании представлены различные модели оголовков как пластиковые, так и металлические. Это позволяет клиентам приобрести решение, которое идеально подойдет конкретно для их скважины с учетом всех ее особенностей.
  • Компания «Джилекс» уже не первый год производит качественные оголовки для скважин. Она осуществляет выпуск исключительно чугунных и пластмассовых решений, которые могут использоваться в различных типах скважин и обеспечивать их качественную и стабильную работу. Если говорить о том, продукция какой компании лучше, то на это нельзя дать однозначного ответа по причине того, что все решения этих компаний являются высококачественными.

  • Выбор зависит больше от самой скважины и особенностей ее работы. На рынке есть и другие решение от отечественных производителей. Например, модель «Акваробот» от компании Unipump. Данная модель универсальна и подходит для обсадных труб скважин с различным диаметром. Такие чугунные решения, как «Акваробот» уже давно снискали себе славу надежных устройств для обеспечения качественной работы скважин.
  • Компания Merrill расположена в Америке и изготавливает пластиковые и чугунные оголовки по зарубежным стандартам, что является гарантией высочайшего качества и бесперебойной работы. Модели от Merrill пользуются уважением клиентов и покупателей в первую очередь именно за стабильность своей работы. Известно, что они довольно редко нуждаются в ремонте и могут работать даже в довольно сложных природных условиях или под воздействием очень серьезных нагрузок. В общем, сегодня на рынке можно найти массу как отечественных, так и зарубежных оголовков для скважин, что позволяет практически каждому найти решение, которое позволит скважине работать бесперебойно и обеспечивать нормальную подачу воды в дом или постройку.

Зачем это нужно

Оголовок выполняет сразу несколько функций.

  1. Он принимает на себя нагрузку от троса с подвешенным на нем насосом, равномерно распределяя ее по торцу обсадной трубы.
  2. Он предохраняет скважину от попадания в нее мусора, грязи, посторонних предметов, которые могут заклинить насос при подъеме или просто повлиять на качество воды.
  3. Он существенно уменьшает вероятность кражи оборудования. Приваренный или собранный на болтах с секретом (под ключ нестандартной формы) оголовок снять, вежливо говоря, непросто.
  4. Оголовок не дает поверхностным водам попасть в устье скважины.

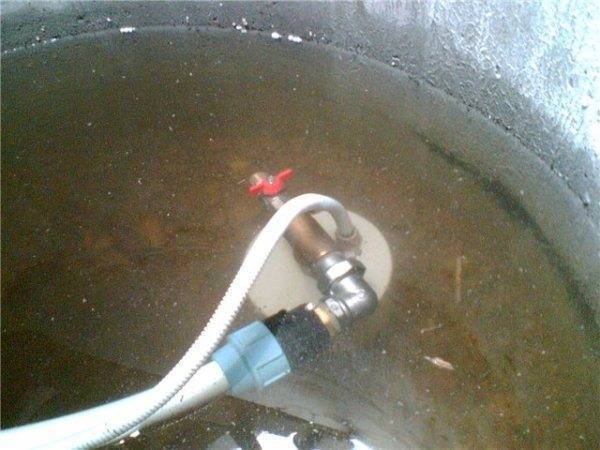

Приямок залит дождевой водой.

  1. Наконец, наличие оголовка способно серьезно увеличить дебит скважины. За счет чего?
    Представьте себе герметичный сосуд, частично наполненный водой.
    А теперь принудительно удалите из него часть воды через тонкую трубку. Внутри создастся разрежение, не так ли? Думается, аналогия понятна: пониженное давление внутри скважины срабатывает в роли вакуумного насоса, выкачивая из водоносных горизонтов увеличенные объемы чистой воды.

Кессон — удобное дополнение на случай холодов

Если скважина устроена в бетонном колодце, именуемом также приямком, на глубине около двух метров, имеет смысл установить такой полезный узел, как кессон.

Он представляет собой емкость, изготовленную из полимерных материалов, которая защищает скважину от промерзания в зимний период и обеспечивает бесперебойную работу погружного насоса.

Кессон станет дополнительным барьером на пути грунтовых вод и прочих загрязнений, от которых следует защищать скважину. Полимеры, из которых делают устройство, прекрасно сопротивляются холоду и абсолютно не подвержены коррозии. Пластиковую подводящую водопроводную трубу размещают таким образом, чтобы она достигала отметки примерно два метра. Внутри кессона устанавливают такое оборудование, как фильтр, датчики давления, системы автоматического управления и т. п. При желании в кессоне можно даже установить гидроаккумулирующий мембранный бак (гидроджет). Полимерные конструкции в дополнительном утеплении не нуждаются.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

  • пластиковые – выдерживают нагрузку до 200 кг;
  • стальные – допустимы нагрузки не более 500 кг
  • чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

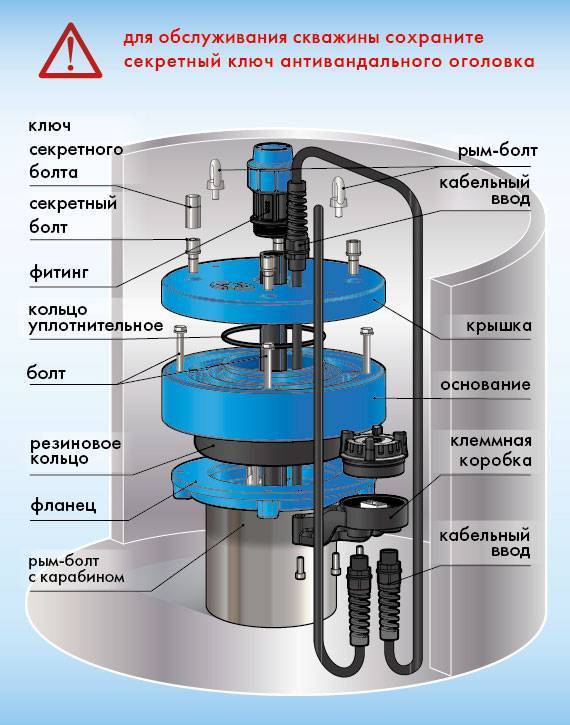

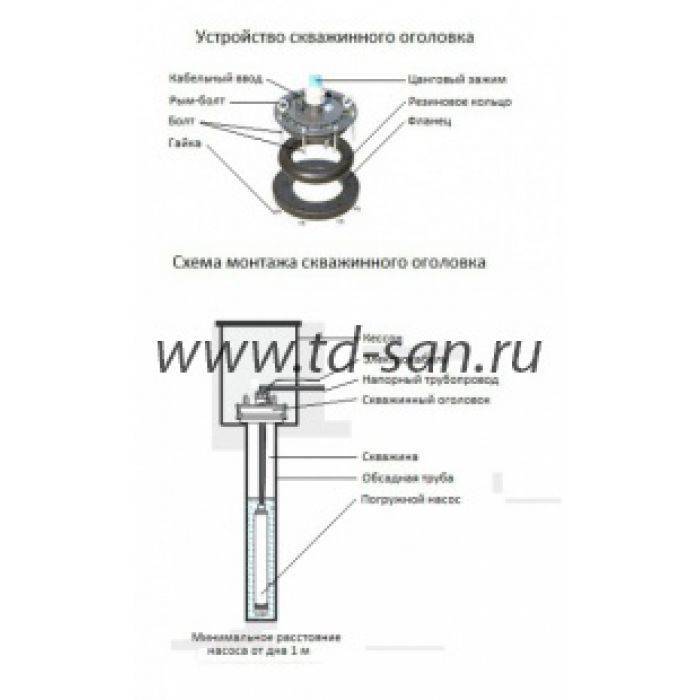

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

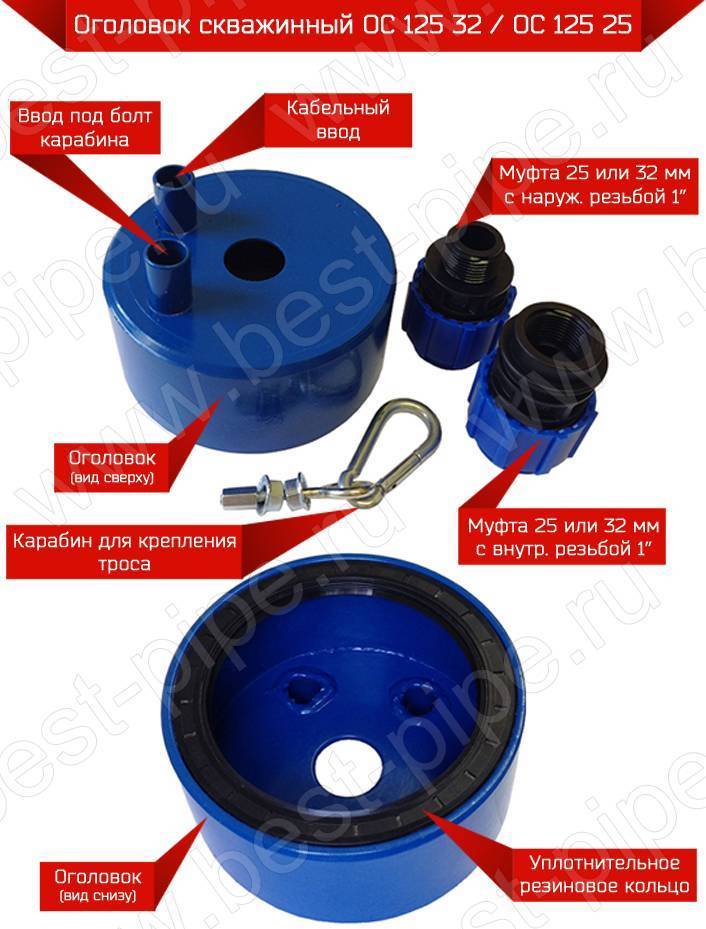

Такой агрегат состоит из трех основных элементов:

  • крышки;
  • фланца;
  • уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

  • рым-болтами;
  • кабельным вводом, предназначенным для электропривода;
  • набором карабинов;
  • штуцером для водоподающей трубы;
  • крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

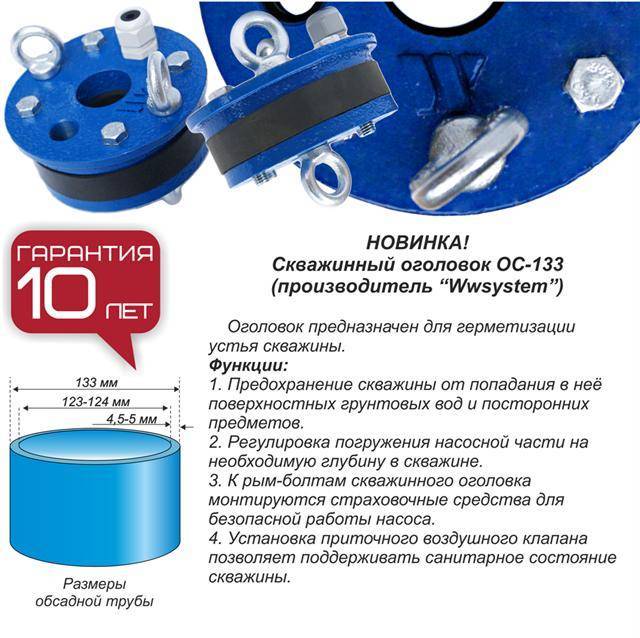

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

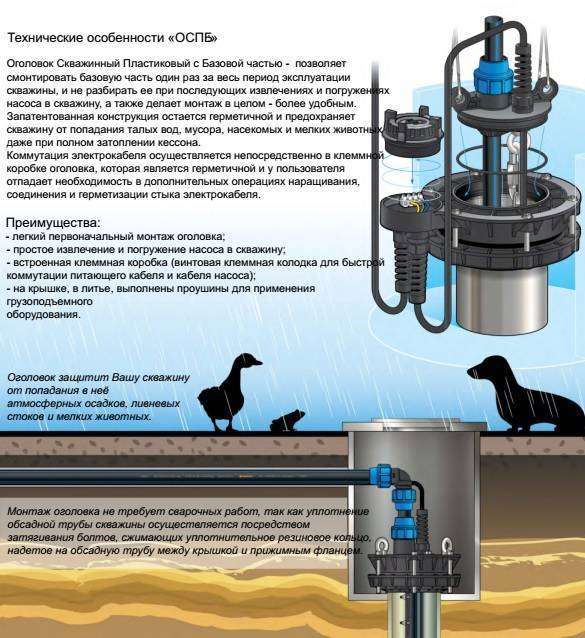

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Разновидности оголовков

Обычно обустройства водоисточника в виде скважины сопровождается выкапыванием ямы для кессона. Ее глубина обязательно составляет больше точки промерзания грунта. Именно в кессон выходит обсадная труба. Сначала ее лишняя верхняя часть обрезается, а потом на ней монтируется оголовник для скважины.

На так называемой крышке подвешивают на тросе погружной насос. Его мощность подбирается в зависимости от требуемого количества воды, которая забирается из источника. При этом масса оборудования может составлять 50 кг. Поэтому производители изготавливают прочные скважинные крышки. При этом их создают из разных материалов.

Пластиковые модели

Оголовник из пластика – это недорогая модель. Она используется вместе с насосами небольшой мощности, которые погружаются максимум на 50 м. Пластиковое устройство способно удерживать вес не более 200 кг.

Пластиковая крышка для скважиныИсточник imir174.ru

К другим особенностям изделия относится:

  • небольшая масса;
  • доступная цена, не превышающая обычно 40 у. е.;
  • стойкость к коррозии и химическим веществам;
  • высокая функциональность благодаря наличию клеммной коробки и съемной центральной крышки.

Каждая пластиковая модель не способна проводить электроток. Однако, если устройство изготовлено из некачественного полимера, тогда оно будет иметь повышенную хрупкость. Такая заглушка на обсадную трубу не сможет выдерживать значительные механические нагрузки. Существует даже большая вероятность, что она треснет во время сильного затягивания болтов.

Металлические модели

Даная разновидность устройств представляется собой более прочные скважинные оголовники. Это основное их отличие от пластиковых моделей. Металлические варианты еще обладают стойкостью к высоким и низким температурам, а также рассчитаны на более длительный период эксплуатации.

Металлическая крышка на скважинуИсточник sovet-ingenera.com

У металлических моделей также существуют недостатки. Основным из них является невысокая стойкость к коррозии. Для повышения этого свойства каждый металлический герметичный оголовок для скважины еще в заводских условиях покрывают антикоррозийными составами.

Сегодня производители изготавливают:

  1. Нержавеющие скважинные крышки, встречающиеся на рынке нечасто по сравнению с другими моделями. В конструкции одного из таких вариантов не предусмотрены болты для фиксации. При этом данная модель способна выдерживать вес до 300 кг и реализуются примерно за 30 у. е.
  2. Стальные скважинные крышки, доступные примерно за 50 у. е. Этот вариант способен удерживать вес максимум 500 кг. Однако стальные модели начинают ржаветь, если происходит нарушение целостности их защитного слоя.
  3. Чугунные скважинные крышки, реализуемые примерно по той же цене, что и стальные модели. При этом они тяжелее, но обладают сопоставимой прочностью. Чугунные модели производятся с гальваническим, цинковым или порошковым покрытием. Оно защищает основной материал от коррозии. Недостатком чугунных устройств является неспособность выдерживать сильные удары.

Скважинная заглушка из чугунаИсточник mcgrp.ru

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

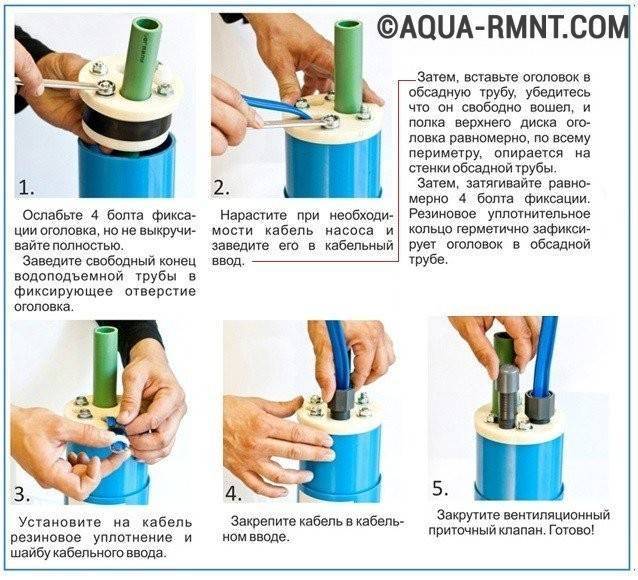

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

  1. Подготавливают край обсадной трубы.
  2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
  3. Устанавливают уплотнительное кольцо.
  4. Закрепляют трос насоса.
  5. В соответствующий вход пропускают электрокабель.
  6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
  7. Насос опускают в скважину.
  8. Крышка закрывается под действием веса погружного насоса.
  9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Как самому сделать оголовок

Иногда встречается ситуации, когда по каким-либо причинам размеры обсадной колонны имеют нестандартный наружный диаметр (180 мм), и найти подходящий или переделать стандартный оголовок с наивысшим размером 160 мм невозможно. В этом случае единственным выходом является изготовление самодельной конструкции из металла с применением электродуговой или газовой сварки, также для этого потребуется бытовой электроинструмент (болгарка, дрель). Выполняемые работы состоят из следующих этапов:

  • В хозяйственном или строительном магазине находят герметизирующее кольцо из паронита или резины на внешний диаметр обсадной трубы, кольцо должно одеваться на трубу с некоторым усилием.
  • Из листовой стали толщиной не менее 5 мм. болгаркой или электролобзиком вырезают верхнюю крышку в виде стального круга на 80 – 100 мм больше наружного диаметра трубы.
  • Из такой же стали вырезают фланцевое кольцо с наружным диаметром крышки и внутренним размером обсадной трубы.
  • Совмещают обе детали (лучше использовать струбцину) и просверливают в них отверстия под крепежные болты – для равномерного прижатия нужно сделать 6 или 8 равноудаленных дыр по всему периметру.
  • Специальными коронками по металлу проделывают два отверстия в крышке – под 32 мм. резьбовой патрубок для подключения водопроводной магистрали и меньшего диаметра для штуцера, в котором будет размещаться гермоввод, изолирующий электрический кабель насоса от металлической крышки.
  • При желании сверлом по металлу в крышке проделывают два диаметрально расположенных отверстия, в которые затем вкручивают рым-болты.
  • При помощи сварочного аппарата или газовой горелки вваривают в крышку резьбовой 32 мм. фитинг для подключения водопроводной линии и штуцер для размещения электрокабеля, снизу крышки приваривают кольцо для подвешивания карабина.

Можно легко обойтись без сварочного аппарата, прикрутив все фитинги и карабинное кольцо к крышке накидными гайками, если предварительно оснастить соединяемые детали резьбой под крепежные элементы.

Самодельный оголовок размещают на трубной поверхности приведенным выше способом, болты вкручивают постепенно до тех пор, пока сжатое резиновое кольцо не зафиксирует обе части на трубе.

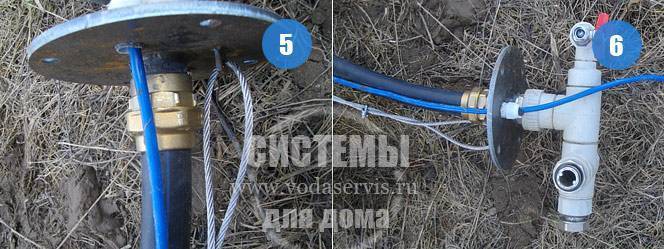

Рис. 11 Основные этапы работ при изготовлении оголовка своими руками

Оголовок является важным элементом при обустройстве водозаборного глубинного источника, обеспечивающим надежность размещения насосного оборудования, легкость подключения и извлечения из скважины электронасоса при проведении ремонтных и профилактических работ.

Средняя стоимость заводских моделей составляют около 40 у.е., данную сумму можно сэкономить, сделав своими руками верхнюю крышку и фланец из листовой стали, основная трудность при этом – нахождение резинового уплотнительного кольца подходящего размера.

Самостоятельный монтаж оголовков

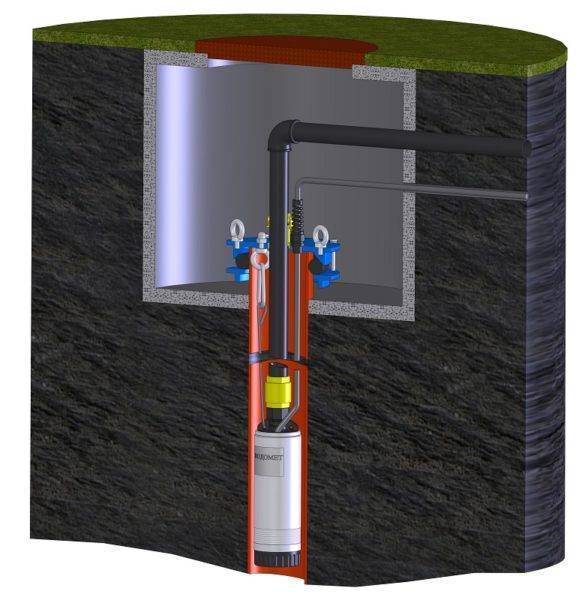

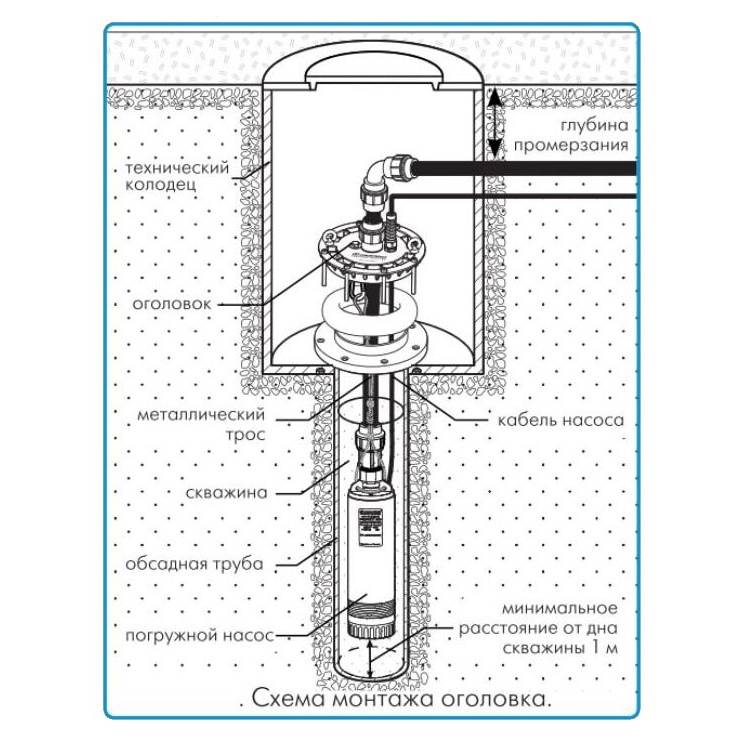

Общая схема правильной установки оголовка в кессоне

Установка оголовка на скважину предполагает выполнение всех работ в определенной последовательности. Инструкция в таблице позволит вам разобраться в основных моментах и не пропустить важные операции:

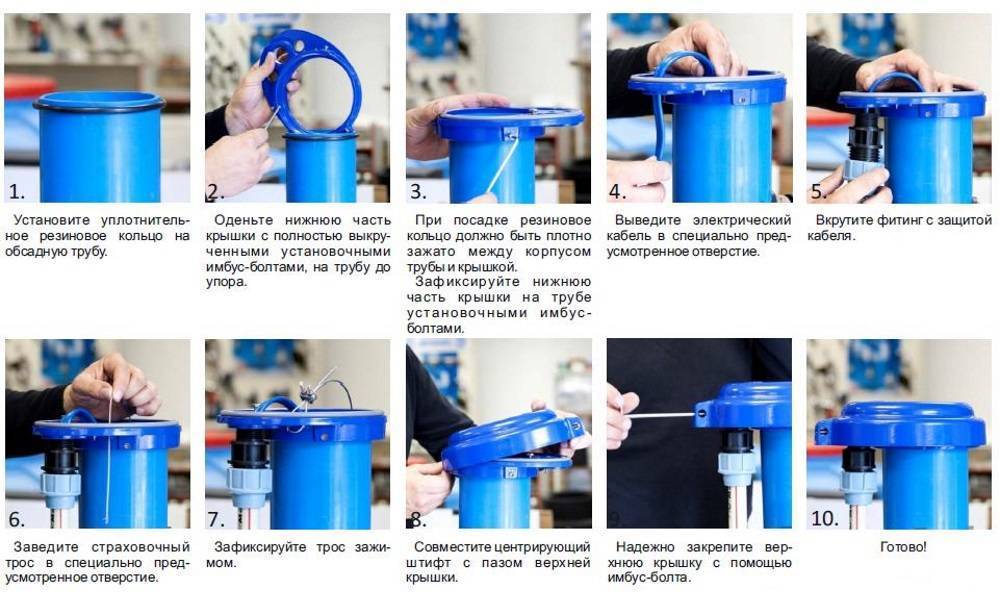

Иллюстрация Этап установки

Начало установки.

На обрезанный край обсадной трубы надеваем фланец.

Уплотняем соединение с помощью резинового кольца, с усилием натягивая его на обсадную трубу.

Подготовка крышки.

Через отверстия в крышке пропускаем шланг для подачи воды и кабель питания.

Трос с подвешенным насосом вначале пропускаем через кольца на крышке, а затем, когда будет полностью отмерена длина, фиксируем на карабине.

Фиксация шланга.

Устанавливаем крышку на горловину обсадной трубы, после чего надеваем на шланг фитинг.

Сгоняем фитинг к отверстию в крышке и фиксируем его, плотно прижимая прокладку.

Фиксация питающего кабеля.

На кабель питания надеваем уплотнительный элемент, который вставляем в отверстие крышки.

Закрепление крышки.

В крепёжные отверстия вставляем болты. Равномерно затягиваем их, герметизируя узел.

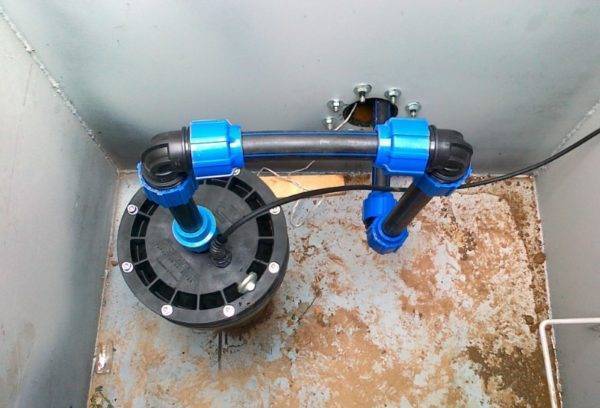

Смонтированная конструкция внутри кессона

1

Назначение устройства

Говоря простым языком, оголовок является крышкой для скважины. При помощи его защищают верхнюю часть обсадной трубы от воздействия различных негативных факторов извне.

Конечно, можно и не приобретать оголовок, заместив его емкостью, которой укрывают скважину сверху. Бывает и так, что трубу оборачивают полиэтиленовой пленкой. Но этих приспособлений все же недостаточно для долгосрочной службы, так как они не защитят устройство от различных насекомых или в случае весеннего паводка. Еще оголовок понадобится для удобства монтажа насоса, кабеля и прочих приборов. Поэтому не нужно недооценивать необходимость этого механизма.

Преимущества установки:

предотвращение загрязнения воды;герметичность верхней части скважины (защита от залива ненужной жидкости);фиксирование водопровода или погружного насоса;исключение попадания в шахту различных мелких вещей;предотвращение хищения оборудования скважины или насоса.

По этим причинам стоит установить оголовок. Более того, использование всей конструкции будет проходить значительно легче с наличием этого полезного устройства.

Рекомендуем

Как почистить скважину на даче самостоятельно – самые популярные и эффективные технологииКак почистить скважину на даче самостоятельно – самые популярные и эффективные технологииКак самостоятельно выбрать и установить обратный клапан на вытяжку

1.1

Разновидности

На данный момент имеется несколько типов оголовков для скважины. Но все же изначальная комплектация одинакова и состоит из:

фланца;крышки;специализированного кольца-уплотнителя из резины.

Устройство также дополнено:

крепежными болтами;кабельным вводом для электропривода;набором карабинов;рым-болтами;штуцером для трубы.

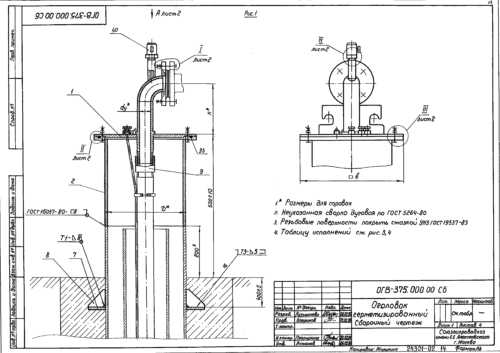

Строение оголовка можно увидеть на представленном чертеже:

О некоторых деталях стоит рассказать подробнее.

Рым-болт отличается от обычного верхней частью. Она выполнена в виде кольца. Такие приспособления удобны для подвешивания оборудования или закрепления тросов. На оголовке они нужны для того, чтобы крышка свободно поднималась. Это облегчит монтаж насоса.

Кабельный ввод имеет специализированную пружину, обеспечивающую должное крепление и создающую герметичность. Он защищает электрокабель от механических повреждений.

По материалам оголовок делится на металлический (стальные, чугунные) и пластиковый. Главная их разница – вес готового оборудования, который можно разместить на изделии без его порчи. Предел нагрузки для металлических – 500 кг, пластиковых – 200 кг. Поэтому стоит учесть глубину скважины и общую массу устройства, которое будет зафиксировано на изделии. Немаловажен и его диаметр, так как обсадные трубы устанавливают с расчетом, что в них будет помещаться насос. А он имеет достаточно большой размер.

Как сделать оголовок самому

Итак, самое главное – сооружение самодельного оголовка. Для удобства и ясности нужно разделить этот процесс на 2 этапа: сооружение его главных деталей и монтаж получившейся конструкции на устье скважины.

1 этап: подготовка деталей

Пластиковые крышки отличаются хорошими эксплуатационными характеристиками и легким весом.

Начните с собственно создания основных частей конструкции. Первое, с чем нужно определиться, это материал. Оголовки бывают металлическими (из стали, чугуна или алюминия) и пластиковыми. Для самостоятельного создания подойдет только металл. Наиболее популярные варианты – это нержавеющая сталь, алюминий.

Вам понадобятся:

  • один лист выбранного металла толщиной от 1 см;
  • 6 или 8 болтов;
  • 3 рым-болта;
  • 1 карабин (к нижнему рым-болту);
  • крепкий металлический трос;
  • вводные штуцеры;
  • пластиковая труба для подачи воды.

А теперь нужно понять устройство конструкции:

  1. Из листа металла делаете фланец. Внутренний диаметр фланца замеряется по наружному диаметру обсадной трубы: он должен быть на 1-2 мм больше диаметра трубы.
  2. Когда фланец вырезан, вырежьте к нему заглушку; размер заглушки должен совпадать с размером фланца. Ее толщина должна составлять 8-10 мм. В крышке делайте отверстия: для кабеля питания насоса и водонапорных труб, 6-8 отверстий для болтов (соответственно, столько же, сколько на фланце), 3 отверстия для рым-болтов.
  3. Установите вводные штуцеры для кабеля и труб в проделанные отверстия.
  4. Установите 3 рым-болта в ранее проделанные отверстия: 1 снизу – крышки, 2 сверху – нее. Нижний рым-болт послужит для крепления насоса, а верхние рым-болты – для большего удобства поднятия насоса.
  5. Последняя задача на данном этапе – прокладка из резины, которая будет проложена между крышкой и фланцем. Естественно, по размерам она должна соответствовать обеим деталям, точнее, их внутреннему диаметру.

2 этап: сборка заготовленных деталей и монтаж конструкции

Наконец, когда вы поняли устройство оголовка и главные детали для него готовы, можете приступать к этапу монтажа устройства на скважину своими руками.

Поэтому с ее подготовки и начинается весь монтаж:

  1. Следует перпендикулярно срезать обсадную трубу. Этот шаг нужен, для того чтобы труба подходила под габариты крышки. Шлифуйте края трубы, полностью уберите все неровности и покройте края антикором.
  2. Вторым шагом является погружение насоса в скважину. Первым делом нужно отмерить нужную длину троса и отрезать нужный кусок. Готовьте насос к погружению в соответствии с правилами, указанными в инструкции, прилагаемой к насосу. Теперь берите пластиковую трубу и кабель питания насоса. Скрепите вместе пластиковую трубу, кабель и трос: это делается хомутами.
  3. Трубу с тросом и кабелем необходимо продеть сквозь крышку оголовка. К рым-болту, который прикреплен к крышке снизу, крепите карабин. На этот карабин крепите один конец троса.
  4. Пришло время приваривать фланец к обсадной трубе. Когда фланец закреплен на трубе, кладите на него прокладку и спустите насос. Кладите крышку, которая закрывает верхнюю часть обсадной трубы, поверх.
  5. Остается только плотнее прижать прокладку между крышкой и фланцем и соединить их болтами.

https://youtube.com/watch?v=evCaLRk3_tE

Готово! Работы можно считать законченными. Вы сделали собственный оголовок, остается только пользоваться плодами своих трудов. Если вы следовали описанным здесь рекомендациям, будьте уверены, что самодельный оголовок повысит срок эксплуатации вашей скважины не меньше, чем это мог сделать покупной.

Оцените статью
