Односкатная крыша своими руками: чертеж и пошаговая инструкция монтажа

Монтаж своими руками

Работы начинаются с подготовки основания, площадки, материалов и приспособлений для их поднятия на крышу. Все трудоемкие операции (распил элементов и листов, пропитка древесины антисептиками и антипиренами) по возможности выполняются внизу. К монтажу кровли приступают после возведения коробки дома и набора прочности всех используемых растворов.

Из видео узнаете как уложить профнастил на односкатной кровле дома:

Привязка мауэрлата

Потребность в заложении разгрузочного армирующего пояса возникает в домах из пористых или малопрочных блоков, в остальных случаях мауэрлат просто крепится к ровным и устойчивым стенам. К важным требованиям относят:

  • Заложение гидроизоляционной прослойки между мауэртатом и стенами из других материалов.
  • Утепление внешней стенки ж/б разгрузочного пояса.
  • Достаточную частоту (не более 80-100 см, в идеале – ровно между стропилами) и надежность крепления штырей или анкеров под мауэрлат. Данные элементы по возможности закладываются заранее, при заливке армопояса или кладке верхних рядов несущих стен.
  • Привязку мауэралата шайбами, с обрезкой излишков крепежа после проверки положения, надежности фиксации и уровня бруса.

Стропильная система и обрешетка

Стропильные ноги выпиливаются по предварительно проверенному шаблону из бруса с сечением от 80 мм или досок 50×150 и устанавливаются с шагом около 50-80 см. Их крепят к двум брусьям мауэрлата или опорным вертикальным стойкам с помощью металлических уголков или длинных гвоздей, набиваемых под косым углом. Узнать больше о конструкции и порядке сборки стропильной системы односкатной крыши можно здесь.

На этом этапе важно правильно выполнить запилы ног (идеальная ширина – половина мауэрлата, но не более 1/3 от толщины стропил), исключить перекосы и заложить свес (оптимальное значение для профнастила – 40 см). Обрешетка набивается по заранее выбранной схеме после прибивания пароизоляции и укладки утеплителя в межстропильном пространстве (при наличии)

Эти действия выполняются после крепления к стропилам гидроизоляции рейками контробрешетки, нижний ряд выравнивается по горизонтали ската. Каждая доска прибивается как минимум 2 гвоздями, брус – 1

Обрешетка набивается по заранее выбранной схеме после прибивания пароизоляции и укладки утеплителя в межстропильном пространстве (при наличии). Эти действия выполняются после крепления к стропилам гидроизоляции рейками контробрешетки, нижний ряд выравнивается по горизонтали ската. Каждая доска прибивается как минимум 2 гвоздями, брус – 1.

О том, как рассчитать расстояние между стропилами односкатной крыши из профнастила, читайте тут, а из этой статьи вы узнаете как самостоятельно установить стропила на такую кровлю.

Гидроизоляция

Гидроизоляционный слой закладывается вне зависимости от типа пирога

Последние обеспечивают необходимых для утепленных крыш вензазор для вывода случайной влаги и могут отсутствовать в конструкциях открытого типа (скаты гаража или террасы, холодные кровли с вентилируемым чердачным пространством). При наличии утепляющей прослойки гидроизоляцию делают «дышавшей».

Подъем и монтаж металлопрофиля

Этот этап выполнятся в сухую и безветренную погоду, деформация листов при их подъеме на крышу считается серьезным нарушением. Сохранить листы от выгибания помогают специальные деревянные лаги, лестницы без перил или жесткие рамы из досок, используемые в комплексе с веревками. Для подъема и укладки профнастила наверху стоит привлечь помощника, при отсутствии такой возможности предпочтением отдается листам с меньшими размерами.

Непосредственно перед креплением листы раскладываются по заранее выбранной схеме (вертикальной или блоками), после предварительной разметки и обязательными нахлестами. Основным ориентиром служит горизонталь ската.

Монтаж осуществляется с помощью специальных метизов и шуруповерта (острых саморезов с круглыми шайбами-прокладками). Саморезы вкручиваются строго вертикально, начиная с краев, окончательная фиксация листа выполняется после проверки его положения, стыковка соседних элементов – после проверки уровня всего блока. Работы завершаются монтажом торцевых планок и других доборных элементов.

Какие нужны материалы?

В зависимости от технических условий, а это величина периметра, высота фронтона, угол наклона кровли, материал несущих стен, изготавливают балки из четырёх видов деревянных профилей.

  • Цельный деревянный профиль. Самый популярный материал, из которого изготавливают стропила и подстропильные элементы. Из него получаются мощные наклонные подкровельные балки, выдерживающие существенную снеговую и ветровую нагрузку и вес кровли из тяжёлого листового материала.
  • Какую доску использовать? Незаменимый материал для устройства перекрытий пролётов до 6 метров. Из обрезной доски изготавливают практически все элементы системы опорного каркаса. Это стропила, стойки и элементы перекрытия, а также подшивка балок перекрытия снизу и обрешётка стропил сверху.
  • Клееный брус. Несмотря на составную структуру, клееный брус обладает большей несущей способностью, но стоит дороже, чем предыдущий деревянный профиль. Строение длинномера представляет собой склеенные между собой обрезные доски. Из клееного бруса строят пролётные стропильные фермы.
  • Брёвна. Очищенные от коры стволы деревьев используют в качестве наклонных балок для деревянных построек подсобного назначения – сараев, гаражей, складов и мастерских. Их тщательно обрабатывают антисептиками. Перед монтажом брёвна лучше покрасить. Для этого наиболее подходят краски на натуральной олифе.
  • Сопутствующие материалы. Для изготовления прочих подстропильных элементов применяют доски, строительную фанеру, листы ОСБ, ДСП, ДВП и пластика.

    Материалы подверженные разрушению от повышенного уровня влажности обрабатывают влагостойкими пропитками или красят.

    В качестве крепежа используют шпильки, саморезы, шурупы, скобы, хомуты, металлические перфорированные уголки и болты. В каждом определённом случае выбирают наиболее удобный в обращении вид метизов.

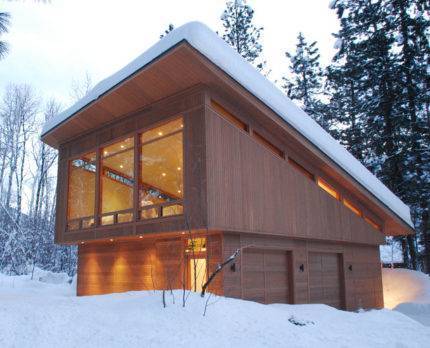

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

  • Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
  • Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
  • Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
  • При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

  • Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
  • Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Строительство пошагово своими руками

Работы начинаются с подготовки несущих конструкций дома (включая уточнение их размеров до мм и согласование с данными проекта, укрепление, гидроизоляцию участков под мауэрлатом), материалов, лесов и площадки.

Большая часть элементов распиливается, обрабатывается и собирается внизу или на ровном перекрытии, любые мелочи продумываются заранее. Порядок действий в целом стандартный:

На горизонтальных участках несущих стен шпильками крепится цельный брус мауэрлата.
Проводятся разметочные работы – на опорном брусе или конструкциях дома отмечаются точные места крепления рядовых и диагональных стропил.
Выполняется укладка лежня и вертикальных опорных стоек и коньковых прогонов (при наличии, в частности – при сборке частей со наслонным типом стропил). Фермы висячего типа, наоборот, крепятся в собранном виде. Костяк каркаса считается собранным после фиксации всех самонесущих опор, проверки их положения и надежности крепления.
Каркас равномерно обшивается укороченными стропилами.
Монтируются все элементы, усиливающие каркас

Особое внимание уделяется верхней зоне, ендовам и наружным диагональным стропилам. В обязательном порядке укрепляются зоны примыкания и вставки других элементов.
Сборка стропильного каркаса завершается проверкой надежности всех крепежей и дополнительной привязкой стропильных ног (обязательной для каждой стропилины на скатах с крутым уклоном).

Стропильная система обшивается обрешеткой (сплошной в зоне внутренних углов и повышенных нагрузок).
Сложная многоскатная крыша изолируется от влаги, внутреннего пара и теплопотерь и покрывается выбранной кровлей

В домах с жилыми чердаками принимаются меры по утеплению мансарды и заложении правильной системы ее вентилирования (какой выбрать утеплитель для мансардой крыши?).
Из-за сложной геометрической формы конструкций этап требует профессионального подхода, малейшие ошибки ухудшают циркуляцию воздуха между слоями пирога или снижают герметичность кровли.

Выполняется монтаж второстепенных узлов и разветвленной системы сбора и отвода воды со скатов.
Снегозадержатели на крутых конструкциях не устанавливаются, но доступ к ендовам, зонам примыкания к вертикальным стенам, проходным конструкциям и аналогичным проблемным участкам обеспечивается в любом случае. Этап завершается их герметизацией, подшивкой лобовой доски и карнизных свесов.

Многоскатная крыша обшивается изнутри.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

Доборные элементы

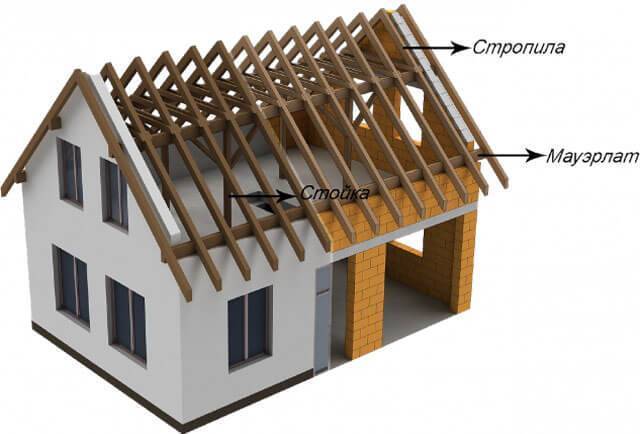

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Односкатная крыша своими руками: чертеж и пошаговая инструкция монтажа

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Кровельный пирог односкатной крыши

Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:

  1. Отделочные материалы внутреннего покрытия.
  2. Обрешётку.
  3. Пароизоляционную мембрану или плёнку.
  4. Контробрешётку.
  5. Утеплительный слой.
  6. Гидроизоляционное покрытие.
  7. Вентиляционный зазор между внешним покрытием и гидроизоляцией.
  8. Кровельный материал.

Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.

При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности

Ошибки при изготовлении кровельного пирога

При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.

  1. Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.
  2. При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.

  3. Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
  4. Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
  5. В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.

Преимущества и недостатки крыши односкатного типа

Подбирая вид крыши, необходимо учитывать все положительные и отрицательные характеристики каждого варианта. Ниже будут представлены особенности крыш односкатного типа.

Главные преимущества односкатной крыши: быстрый процесс ее сооружения, простота монтажа и низкий вес. Минимально допустимый угол наклона для такой крыши – 5 градусов.

Направив скат к южной стороне, можно снизить теплопотери. Невысокая парусность крыши с одним скатом обеспечивает надежность и долговечность конструкции, а также возможность ее установки в регионах с повышенной ветреностью.

Односкатная крыша своими руками: чертеж и пошаговая инструкция монтажаИз-за плоской поверхности, односкатная крыша считается наиболее устойчивой к природным воздействиям. В случае скопления снега, он образует ровный слой, оказывающий равномерную нагрузку на всю конструкцию

Система вентиляции наклонной односкатной крыши гораздо проще двухскатной: для нее не требуются вентилируемые коньки и аэраторы. Но несмотря на простоту и универсальность для малоэтажных зданий, такая крыши имеет ограничения и недостатки.

К ним относятся:

  • строго регламентированные противопожарные нормы затрудняют процесс создания чердака или мансарды;
  • низкий уровень наклона не подходит для Северных регионов, где превалируют снежные осадки;
  • необходимость механической очистки от снега в зимний период в случае его скопления из-за маленького угла наклона.

В зависимости от площади и конфигурации постройки, потребуется определенный вид кровли. Крыша с одним скатом может устанавливаться на жилых домах в несколько этажей, но не подходит для многоэтажных зданий.

Основные преимущества и отрицательные стороны конструкции

 К достоинствам этой конструкции можно отнести следующее:

  • Экономия средств на покупке стройматериалов.
  • Простота конструкции, а значит, и монтажа.
  • Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
  • Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
  • Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
  • Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
  • Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Снегозадержатель

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

  • Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
  • Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

Особенности устройства конструкции

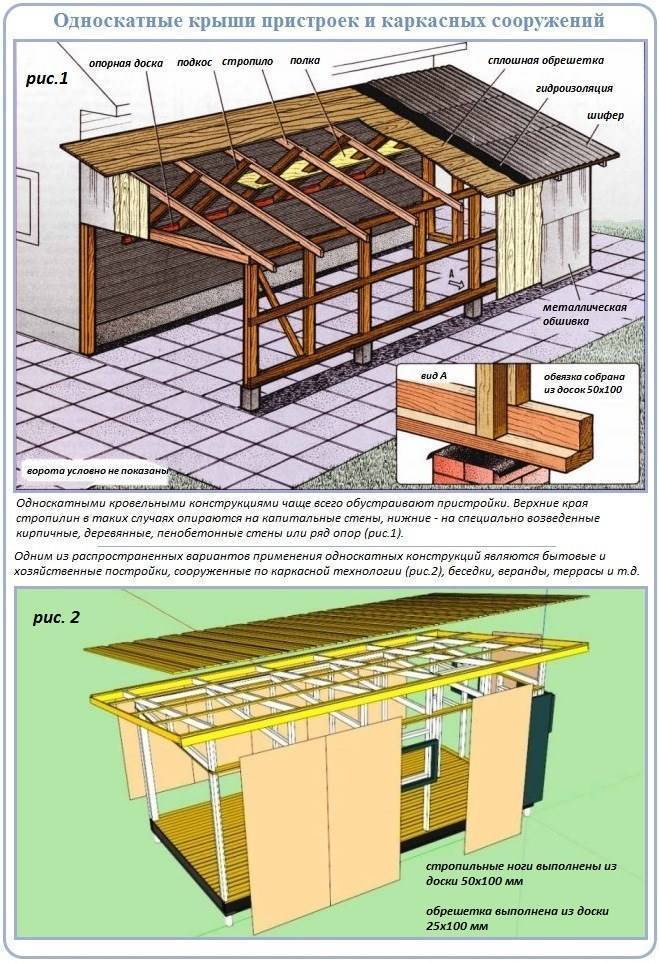

Основой является деревянная опорная конструкция, состоящая из горизонтальных, вертикальных балок и наклонных стропил. Поперечное сечение односкатной крыши выглядит в виде прямоугольного треугольника.

Кровельная односкатная конструкция состоит из следующих конструктивных элементов:

  • Мауэрлат — горизонтальный деревянный брус, уложенный на стены по всему периметру сарая.
  • Перекрытие представляет собой брус или доски, опирающиеся своими торцами на мауэрлат с шагом от 0,5 до 1 м.
  • Снизу элементы перекрытия подшивают досками, листами ОСБ или строительной фанерой, сверху их укрывают плёночной пароизоляцией.
  • На плёнку укладывают маты теплоизоляции, если этого требуют условия содержания имущества в сарае.
  • Нижний конец стропил из бруса или доски опирают на мауэрлат. Узел опирания выполняют в виде запила бруса по форме горизонтальной балки и крепят шпильками, саморезами или болтами.
  • Верхние концы стропил опирают на вертикальные стойки из бруса, являющиеся основой обрешётки фронтона крыши.
  • Фронтон выполняют из досок, прибивая их к стойкам.
  • Сверху стропила соединяют поперечными связями из бруса или доски.
  • Обрешётку сверху обшивают досками.
  • Кровля может быть выполнена из разных материалов таких, как профнастил, шифер, ондулин, железные оцинкованные листы, битумная плитка и пр.

Преимущества и правила монтажа стропильной системы односкатной крыши со схемами

К преимуществам можно отнести:

  • несложный монтаж, относительно других типов кровельных систем,
  • более низкие затраты на материалы,
  • надежность конструкции,
  • необычный дизайн, если применять для жилых зданий, так как в основном такую конструкцию используют в дачных строениях, подсобных помещениях и т.д.

Для жилых домов недостатком такой кровли будет отсутствие полноценного чердака или мансарды, монтаж дополнительной гидроизоляции для предотвращения возможных протечек при небольшом угле наклона кровли, для невентилируемых вариантов с небольшим углом наклона к отрицательным моментам относят также и необходимость ухода за кровлей в снежный период. Примеры загородных домов, у которых один скат, приведены на рисунках 4-5.

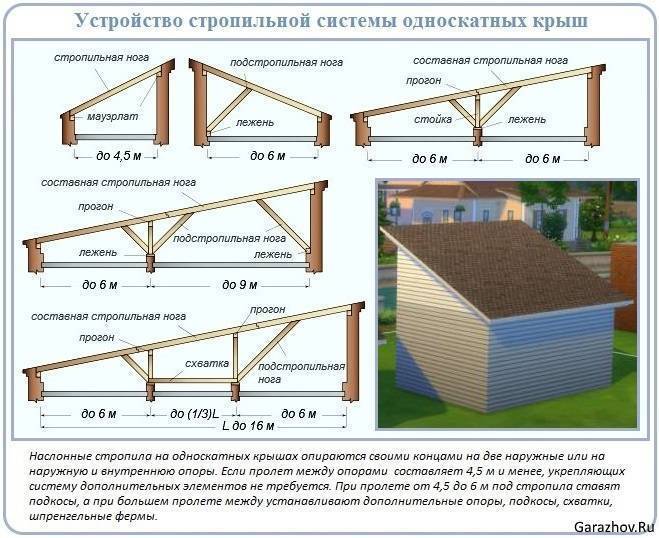

Разрабатывается схема стропильной системы односкатной крыши с учетом следующих показателей:

1. Отдаленность и размещение относительно друг от друга тех стен, которые были выбраны в качестве опор, т.е. протяженность пролетов. 2. Общая конструкция, назначение и форма здания, которое будет перекрываться. 3. Количество выпадаемых в регионе атмосферных осадков и ветровые нагрузки. 4. Наличие промежуточных стен, обустройство чердачного перекрытия. 5. Общий вес кровли, включающий стропильную систему, обрешетку и кровельное покрытие.

Отличаться схемы стропильной системы односкатной крыши друг от друга будут в зависимости от расчетного проекта, учитывающего все вышеперечисленные факторы. Некоторые варианты схем приведены на рисунке 6-7.

На итоговой схеме стропильной системы односкатной крыши должно быть отражено следующее:

1. Угол наклона. Первый шаг – расчет угла наклона кровли.

2. Материал стропильной системы. Чаще всего это дерево (доски, жерди или брус). Сечение и диаметр зависит от несущей способности всех элементов каркаса. Чаще всего для ног применяют доску 50х150мм. Стойки, подкосы и затяжки подбирают с сечением, соизмеримым с сечением стропил (не менее 120 мм). Все конструктивные детали должны быть изготовлены только из сухой древесины, которая была дополнительно обработана антисептиками

3. Кровельный материал. Выбор материала для кровли осуществляется также в самом начале, так как от него зависит и расчет угла наклона плоскости. Чем тяжелее вес материала для укрытия, тем больше угол наклона. Кровельное покрытие должно быть надежным, долговечным, устойчивым к воздействию атмосферных осадков. Также от выбора покрытия зависит внешний вид здания и итоговая стоимость кровельных работ.

4. Обрешетка. Частота обрешеточных поперечин определяется весом монтируемого кровельного покрытия (и особенностями его монтажа) с прибавкой предполагаемого веса зимних осадков. Выделяют сплошную и каркасную обрешетку. Первый вариант выполняется в виде деревянного настила из досок. Второй вариант подходит для черепичной и металлической кровли, состоит из брусков (50х50 мм) с шагом не менее 50 см.

5. Соединения и крепления. Долговечность и надежность определяется не только правильными расчетами, но и прочностью всех соединений. Пример крепления стропильных ног к мауэрлату можно видеть на рисунке 8.

Монтаж проходит в следующем порядке:

1. Сначала происходит монтаж сейсмопояса, на который затем укладываются основные балки. 2. После монтируются основные стропильные ноги, лежни и стойки, схватки. 3. Затем переходят к обустройству обрешетки. Расстояние между элементами диктуется выбранным кровельным материалом. 4. Завершительными этапами являются укладка кровельного материала и утепление конструкции.

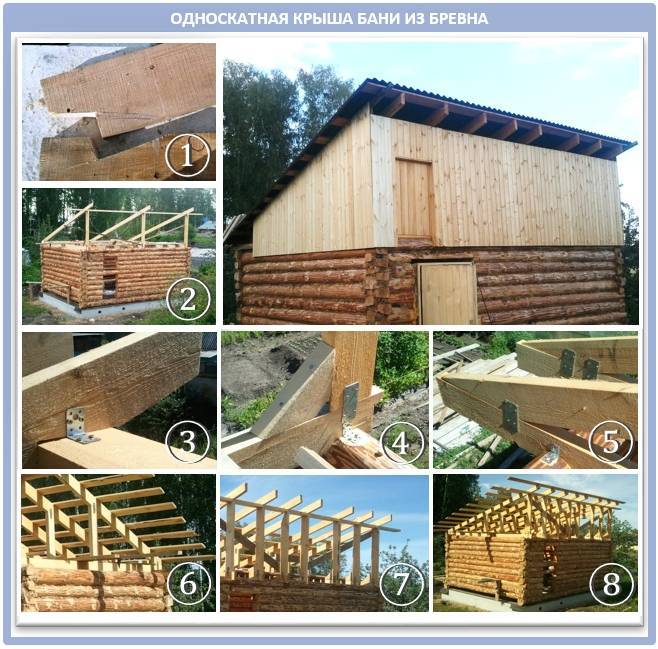

Перечисленные основные этапы можно видеть на примере строительства гаражной крыши на рисунках 9-10.

Подобная конструкция позволяет существенно сэкономить расходный материал, по сравнению с прочими вариантами может уйти почти в три раза меньше древесины. Из-за отсутствия высокого угла помещение под кровлей получается меньшим по размерам и его намного проще обогреть, а значит, использоваться оно может не только в качестве кладовой. Постройки, возведенные на открытых и продуваемых местностях, лучше перекрывать именно таким образом, дабы избежать сильной нагрузки на плоскости кровли.

Порядок монтажных работ

Сборка стропильной системы производится сразу после укладки верхнего (чердачного) перекрытия. Монтаж стропил требует соблюдения определённой последовательности действий. Независимо от вида крыши, работы ведутся поэтапно:

Установка мауэрлата. Брус укладывают на гидроизолированные торцы стен и закрепляют анкерами. Углы брусьев соединяют вполдерева и фиксируют болтовыми соединениями.

Видео описание

Установка мауэрлата является ответственной процедурой, поскольку он служит опорой для всей остальной конструкции. Для лучшего понимания методики монтажа мауэрлата рекомендуется посмотреть видео:

https://youtube.com/watch?v=bVazB-5gWzE

  • Укладка лежня. Один или два бруса размещают на центральной оси (или по сторонам от неё на расчётном расстоянии).
  • По торцам лежня устанавливают крайние стойки. Между ними с шагом 3-6 м устанавливают промежуточные элементы, если длина крыши это позволяет.
  • На верхней части ряда стоек укрепляют коньковый прогон. Его фиксируют металлическими скобами или специальными уголками.
  • Производится установка стропил. Нижняя часть крепится на мауэрлат, верхняя опирается на конёк с креплением к нему, или соединяется с противоположной стропильной ногой с опорой на коньковый прогон. Шаг установки стропил колеблется в пределах 0,6 -1,2 м. Их равномерно распределяют по всей длине крыши.
  • Стропила укрепляют подкосами и ригелями согласно проектной схеме. Если ширина ската достаточно велика, количество элементов может быть увеличено.
  • Укладка пароизоляционной мембраны. Её располагают полосами внахлёст, начиная снизу.

Укладка пароизоляцииИсточник stroytvoydom.ru

  • Установка кобылок, оформление карнизного свеса. Подшивка снизу досками или сайдингом.
  • Поверх стропил устанавливают сплошной дощатый настил или более редкую обрешётку. Обычно, для неё используют обрезную доску толщиной 40 мм.
  • Установка кровли. Работы ведутся в соответствии с технологией монтажа данного покрытия.

Приведённый порядок сборки действителен для любого типа крыши. В него вносят незначительные поправки для придания нужной формы или конфигурации.

Видео описание

Для наглядного представления о монтаже стропильной системы, рекомендуется посмотреть видео:

https://youtube.com/watch?v=cEeeOFLluDs

Коротко о главном

Установка стропильной системы является основным этапом строительства крыши. Это опорная конструкция, которая принимает и распределяет снеговую и ветровую нагрузку, удерживает в заданном положении кровельное покрытие, защищает стены и основание дома от воздействия влаги.

В состав стропил входит множество элементов, каждый из которых выполняет собственную задачу. Одни служат обвязкой периметра стен, другие поддерживают стропильные ноги, третьи соединяют их и удерживают в неподвижности. В результате получается прочная уравновешенная конструкция, вес которой невелик. А несущая способность весьма значительна.

Элементы системы могут соединяться несколькими способами, что позволяет получать разные конструкции крыш. Выбор той или иной формы производится на этапе проектирования, но, при необходимости, можно изменить форму и конфигурацию отдельных участков или всей крыши.

Монтаж рекомендуется поручать опытным специалистам, способным грамотно выполнить сборку и не допустить ошибок.

Оцените статью
