Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Содержание

Как выбрать и установить насос для скважины

После монтажа оборудования скважины на даче нужно выбрать модель погружного насоса. Для начала рассчитывается его производительность и максимальный напор.При этом учитываются такие критерии как:

  • Глубина скважины.
  • Кокой длины водопровода.
  • Сколько в доме этажей.
  • Число точек водоразбора.

При монтаже насос опускается в скважину на отметку ниже статического уровня воды.Одновременно с насосом опускаются:

  • Пластиковая труба, по ней будет вода поступать наверх.
  • Трос нержавеющий, для страховки опускания насоса.
  • Кабель, для управления работой насоса электродвигателя.
  • Трос фиксируется на оголовке скважины.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

Для защиты источника служит скважинный оголовок — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

  • Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
  • Защита источника водоснабжения, оборудования и трубопровода от замерзания.
  • Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Особенности и задачи обустройства

Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:

  • кессон;
  • насос;
  • автономный источник питания;
  • оголовок.

Обустройство водозаборной скважины должно обеспечить:

  • чистоту воды;
  • защиту от замерзания;
  • условия для подключения обслуживающего оборудования.

Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.

В качестве дополнительного оборудования рассматриваются:

  • фильтры для очистки воды;
  • манометры;
  • реле для насоса;
  • автоматика для управления.

Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.

Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.

Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.

Инструмент для роторного бурения

Данный способ подразумевает определенные сложности, но при этом сама методика является самой надежной для формирования скважины. В этом случае бур приводится во вращение ротором. Своими силами можно соорудить разве что раму, а остальные элементы необходимо приобретать у надежного производителя:

  • буровая штанга;
  • вертлюг;
  • лопастной бур;
  • мотопомпа;
  • мотор-редуктор.

Посредством такой установки можно выполнять бурение с промывкой, а также производить вращательные, ударные и прочие работы. Вдобавок имеется возможность для подачи раствора, который будет размывать почву в целях облегчения ее выемки. К тому же сам процесс проходит существенно быстрее.

Оборудование для скважины

Чтобы добывать воду из-под земли понадобится ряд обязательных элементов:

  • обсадная труба;
  • перфорированная труба или заборный фильтр;
  • насос;
  • оголовок.

Кроме того обустройство скважины на даче может включать кессон либо утепление трубы, скважинный адаптер или гидроаккумулятор.

Утепление скважин для круглогодичной подачи воды

Утепляющее оборудование для скважины необходимо для бесперебойной подачи воды при отрицательной температуре воздуха. Для этого обустраивают кессон, заглубленный в землю ниже уровня промерзания грунта.

Форма и объем кессона подбирается исходя из габаритов размещенного в нем оборудования. Обычно в кессон помещают:

  • гидроаккумулятор;
  • втягивающий насос (при глубине залегания водоносного слоя не ниже 8 м от уровня насоса);
  • системы автоматики.

Второй распространенный вариант — использование скважинного адаптера и прокладка водопроводной трубы к дому ниже уровня промерзания.

В каких случаях необходим гидроаккумулятор

Основное назначение гидроаккумулятора — сглаживание гидравлических ударных нагрузок при включении насоса и облегчение режима его включения. В настоящее время существуют гидроаккумуляторы повышенной емкости, которые могут частично исполнять роль водяного накопителя.

Тем не менее полное опустошение такого адаптера приводит к неправильной работе автоматики, аварийному режиму запуска насоса. Поэтому в местах с частым отключением электроэнергии нужно использовать дополнительную накопительную емкость, размещенную на несколько метров выше места установки водяных кранов.

Выбираем оборудование для скважины на воду

Чтобы подобрать все необходимое для нормальной подачи воды из скважины необходимо провести расчеты, учитывая следующие факторы:

  • среднесуточный и максимальный расход воды учитывая полив, бытовые расходы, дополнительные затраты;
  • глубину залегания водоносного слоя;
  • собственное давление в артезианской скважине, если планируется глубокое бурение;
  • диаметр обсадной трубы;
  • характер водоносной породы.

Для облегчения выбора оборудования можно руководствоваться информацией о среднесуточных нормах потребления воды. Средние расходные характеристики некоторых бытовых точек водозабора: туалет — 1,3 л/ мин; душ — 8-10 л/мин; кухонная мойка — 8,5 л/мин.

Стандартное давление в водопроводной трубе составляет 4 атмосферы, хотя для бытового пользования достаточно и 2 атм. (1 атм. равно давлению водяного столба высотой 10,19 м).

  • Максимальная глубина всасывания для втягивающего насоса составляет не более 8-8,5 м.
  • Емкость накопительного бака подбирается исходя из среднесуточного потребления.
  • Производительность насоса не должна превышать максимального дебета в скважине.

Погружной насос выбирают по нужной высоте подъема воды, включая высоту расположения накопительного бака над уровнем земли. Высота подъема и рабочая производительность насосов указывается в каталогах производителей и в паспорте самого изделия.

Виды скважин и их особенности

Собственный источник воды – отличная возможность обеспечить себя и своих близких чистой живительной водой и удовлетворить хозяйственные потребности. Путем бурения и обустройства скважины решить проблему водоснабжения можно на несколько десятков лет вперед.

Выбор способа бурения и объем работ по обустройству скважины зависит от типа гидротехнического сооружения.

Колодец абиссинского типа

Если вода на участке расположена предположительно на глубинах 10-15 метров, то выгоднее и проще устроить абиссинский колодец. Гидротехническое сооружение этого типа использует водоносный слой, расположенный над водонепроницаемым глинистым пластом. Питается водонос за счет инфильтрации атмосферных осадков и вод близлежащих водоемов.

Простую в исполнении скважину-иглу может пробурить даже начинающий умелец, который только осваивает базовые навыки буровых работ

Сравнительно неглубокая узкая скважина представляет собой колонну толстостенных труб ВГП диаметром 50 – 80 мм.  В нижнем, самом первом звене колонны устроен специальный фильтр путем сверления с стенках трубы отверстий.

Трубы выполняют функцию ствола, дополнительной обсадки абиссинская скважина-игла не требует. Ее не бурят, а погружают в грунт посредством забивки.

Компактные размеры водозабора абиссинского типа позволяют размещать его практически на любом свободном месте придомовой территории. Самым распространенным способом пробивания этого типа гидротехнического сооружения является ударное бурение.

Особенности скважин на песок

При глубине залегания водоносного горизонта до 30 – 40 метров, распространенного в рыхлых, несвязных отложениях, сооружают песчаную водоносную скважину. Ее называют так, поскольку она добывает воду из насыщенных водой песков.

Пятидесятиметровая глубина источника не способна гарантировать кристальную чистоту воды, а потому содержимое скважины следует проверять лабораторным путем на наличие химических соединений

Водоносный слой скважины на песок располагается всего в трех-четырех десятках метров от поверхности. И чтобы достичь его не приходится проходить твердые – скальные и полускальные породы. А потому провести бурение песчаной скважины вручную не составит труда, если применить один из описанных ниже способов.

Глубинная артезианская скважина

А вот планируя пробурить артезианскую скважину, собственными силами не обойтись. Артезианская вода распространена по трещинам в непроницаемых скальных и полускальных породах на глубине порядка 40 -200 метров.

С задачей бурения скважины на известняк способны справиться лишь профессионалы, владеющие необходимыми знаниями и имеющие в распоряжении специальное оборудование для бурения

Чтобы определить глубину залегания воды им следует ориентироваться на данные гидротехнических сооружений подобного рода, пробуренных невдалеке от предстоящего места проведения работ.

Поскольку артезианская скважина способна обеспечить водой сразу несколько участков, буровые услуги удобно заказывать в складчину. Это позволит существенно сэкономить на бурении и обустройстве источника водоснабжения.

Подбираем трубы

Здесь надо правильно рассчитать нужное количество. Примите к сведению уклон и количество поворотов.

Правильно определив, вы сможете взять их в нужном изготовлении, они отличаются по углу поворота и это значительно облегчит ведение работы:

Диаметр любых труб из разных материалов (стали, полипропилена, металлопластика) должен быть от 32 мм.

При выборе труб следует обратить внимание, чтобы материал их изготовления был пищевым, а не техническим

Проверьте это обязательно;
Нам надо делать подвод труб к помещению, траншеи от скважины и до фундамента здания должны быть глубиной не менее метра
Важно, чтобы уровень укладки труб в траншею был ниже промерзания грунта в вашей области. Нужно предусмотреть надежную защиту, укрыв трубопровод утеплителем (см. Как утеплить скважину правильно)

Для этого применяют минеральную вату.
Еще лучше, если для обогрева вы еще уложите специальный электрический кабель, который обеспечит обогрев и не даст промерзнуть трубе;
Доступен и наземный вариант прокладки труб. В этом случае мероприятия по утеплению наружного водопровода нужно провести обязательно. Прокладка труб производится прямо по грунту, или в предварительное углубление. Параллельно прокладывается обогревающий электрокабель, но в этом варианте он уже должен быть обязательно.

Монтаж насоса

Прежде, чем приступать к установке агрегата, подготовьте:

  • манометр;
  • стальной узел фиксации;
  • фитинги — как вариант — хомуты;
  • клапан обратного давления;
  • вентиль для перекрывания воды.

Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Подбор подходящего насоса. Крепление на нужной глубине

Какой выбрать насос, зависит от конкретной ситуации. Эксперты советуют погружные модели центробежного типа. Такое предпочтение они объясняют естественными колебаниями, которые вызывают вибрационные конструкции. Это приводит к разрушению грунта и поломке оборудования. Откажитесь от вибрационных насосов, когда скважина оборудуется на песчаной основе.

Мощность оборудования зависит от того, на какую производительность вы рассчитываете. Помните, чем больше глубина, тем мощнее потребуется насос.

Читай еще: 5 способов нарваться на проблемы с законом из-за скважины на своем участке

Отдельный критерий выбора, который также нужно учитывать — качество бурения. Есть специальные модели насосов, которые используют в скважинах, выкопанных без помощи профессионалов.

Важно правильно рассчитать глубину погружения. Прибор должен постоянно быть в воде

При этом устройство крепят удаленно от дна водозабора. В противном случае есть риск засорения.

Стандартные насосы фиксируют на глубине 8-10 метров, инжекторные — 18-20м, специальные — 35-40.

Поверхностный насос

Основной недостаток моделей — ограниченность применения. Устройство подойдет только для неглубоких скважин. Преимущество — простота установки.

Работайте по схеме:

  • монтируйте устройство в стационарном помещении или индивидуальном кессоне;
  • шланг нужного размера соедините с всасывающим патрубком;
  • на другой стороне шланга зафиксируйте обратный клапан. Он будет выполнять защитную функцию и предотвращает слив воды после того, как оборудование отключится;
  • на клапане поставьте фильтр защиты — он не допустит проникновение внутрь фрагментов мусора;
  • опустите шланг в скважину.

Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Погружной насос

Такие конструкции монтируют непосредственно в скважинах. Им не требуется кессон или стационарное помещение. Устройство собирают, присоединяют к нему трубу водопровода, электрический шнур и опускают оборудование в скважину.

Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Обратите внимание! В большинстве моделей вода подается по пластиковым трубам. Но есть и такие, где используется резиновый шланг

Оптимальная глубина погружения — 1,5-2 метра.

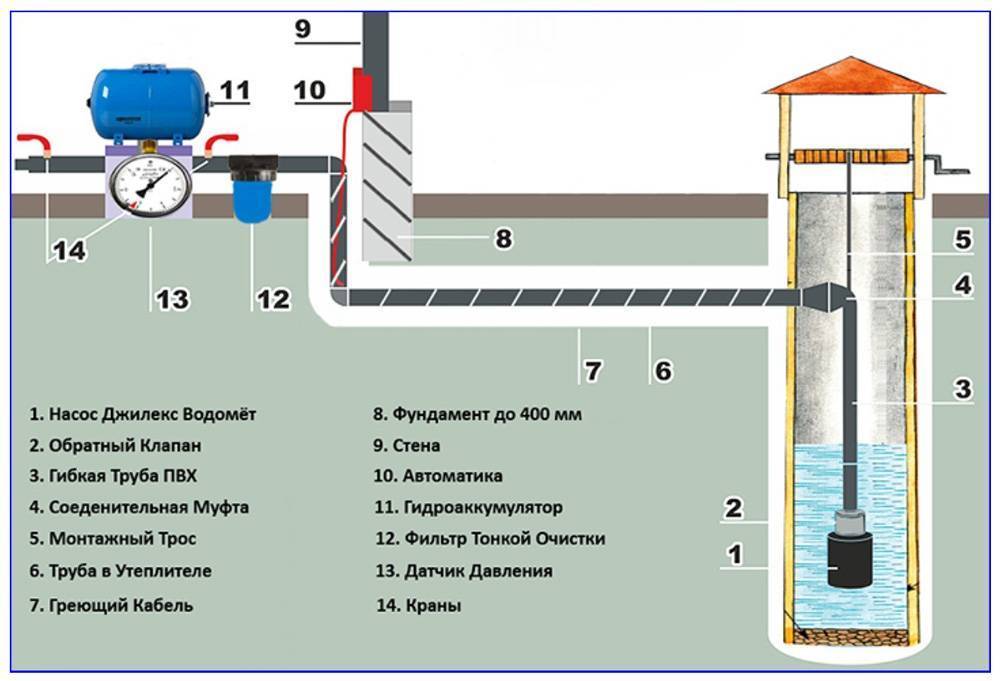

Схема монтажа погружного насоса:

  • подготовка материалов и оборудования;
  • погружение устройства в скважину;
  • расчет точки работы агрегата.

Обустройство подводки

Подводку питания обеспечивают отдельной линией. Ее комплектуют аппаратом автоматического отключения от электричества. Не забывают про заземление. Перед тем, как запустить оборудование, насос заполняют жидкостью. Соблюдают необходимые параметры давления.

После подключения питания стравливают воздух путем открытия вентиля. Через пару минут начинается подача воды. Если этого не происходит, прибор обесточивают и добавляют еще воду.

Включают устройство повторно. Настраивают реле. Путем поворота специальных винтов выставляют нужные показатели.

Читайте еще: Можно ли пить желтую воду из скважины и готовить на ней?

Подключение гидроаккумулятора, автоматики

Схема подключения насоса с гидроаккумулятором:

сделайте обвязку аккумулятора, запитайте последовательно все узлы. Используйте фум-ленту;
усадите на резьбу “американку”. Присоедините к ней переходник с разводкой;
к ответвлениям подключите реле и манометр;
соедините трубу и торец переходника;
закрепите трубу одного конца к насосу фитингом;
уложите на ровной площади насос и подающую трубу;
на корпусе устройства есть крюк- присоедините к нему страховочный пояс длиной не менее 3,5 м;
к трубе на расстоянии 1,5 м закрепите кабель и трос

Вторую часть страховки зафиксируйте у обсадной трубы;
осторожно опустите оборудование внутрь скважины;
натяните трос страховки;
накройте трубу оголовку — так вы обеспечите защиту устройства от проникновения мусора внутрь;
запитайте электрокабель;
подключите устройство, выпустите остатки воздуха — откройте кран. Если все сделано правильно, гидроаккумулятор начнет качать воду;
закройте вентиль

Посмотрите показания манометра. Норма по давлению — 2,8х1,5 атмосфер.

Поверхностный насос с автоматикой монтируют по аналогичной схеме. Разница в следующем:

  • к насосу подсоединяют трубу, диаметр которой 2,5-3,5 см;
  • на противоположный конец с помощью фитинга фиксируют обратный клапан. Опускают агрегат в скважину так, чтобы труба на 1 метр была ниже уровня поверхности воды;
  • перед запуском двигатель заполняется водой;
  • включение оборудования производится одновременно с автоматической закачкой воды.

Читайте еще: Не идет вода в дом из скважины: основные причины, что делать

Процесс бурения: последовательность действий

Если подготовить необходимое оборудование и выдержать последовательность этапов, не возникнет вопросов, как правильно сделать скважину. Готовая бурильная установка оснащена головкой и механизмом в виде лебедки. Штангу пропускают сквозь оба отверстия вниз, по необходимости наращивают ее и закрепляют ворот. Вращают ворот обычно вдвоем, а третий человек необходим для коррекции положения штанги.

Если скважина неглубокая, то применяют только буровую колонку, направляя ее вниз строго вертикально. Тренога с подъемником необходима для скважин, имеющих большую глубину

На колонке ставят метку, отступая от верхнего настила 60-70 см. Опустив колонку на обозначенное расстояние, ее извлекают обратно, удаляя поднятую вместе с буром породу. Таким же образом погружают очищенную колонку несколько раз. Большая глубина требует наращивания штанги. Для этого с помощью муфты присоединяют еще одну трубу.

В зависимости от устойчивости грунта выбирают способ бурения – с обсадными трубами или без них. При устойчивом, плотном грунте можно пробурить всю скважину целиком, так и не воспользовавшись обсадными трубами. Осыпающиеся породы говорят о том, что уже через 2-3 метра следует установить трубу, оснащенную башмаком. Диаметр трубы шире диаметра муфт, поэтому труба заходит в шахту с трудом. Иногда, чтобы ее туда поместить, используют ввинчивание или кувалду.

В качестве обсадных труб используют изделия для прокладки водопровода – металлические или полипропиленовые трубы необходимого диаметра для наружных работ

Если породы осыпаются, следует избегать обвала. С этой целью бур не опускают слишком низко – ниже конца обсадной трубы на определенное расстояние. Обычно оно равняется половине длины бура. Таким образом, процесс заключается в чередовании бурения и монтажа обсадных труб, наращиваемых по мере погружения.

Порядок устройства оголовка

Оголовок обеспечивает:

  1. Защиту скважины от наводнений и талых вод.
  2. Защиту от стороннего мусора и грунтовых вод.
  3. Защиту от кражи оборудования и колодца скважины.
  4. Защиту от промерзания в период холодов.
  5. Он делает тросовое крепление более надежным.
  6. Способствует облегчению использования колодца скважины для воды.
  7. Делает погружение насоса максимально удобным благодаря лебедке.

Схема монтажа оголовка для скважины.

Данное приспособление состоит из нескольких частей, а именно:

  1. Карабина и фланца.
  2. Кольца из резины.
  3. Специальных элементов крепежа.
  4. Защитной крышки.

Внутренняя сторона крышки оснащается одним рым-болтом, внешняя – двумя. Изделие из металла способно выдержать вес до 0,5 т, а из пластика – не более 200 кг.

В процессе установки оголовка нужно будет обрезать обсадную трубу, зачистить ее и покрыть противокоррозионным составом. Через крышку оголовка подведите кабель насоса и трубу для воды. Соедините насос с трубой. Свободный конец троса прикрепите к карабину. Это следует сделать через рым-болт на внутренней стороне защитной крышки. Посадите фланец и резиновое кольцо на обсадную трубу.

Поместите насос в скважину и установите крышку оголовка. Делается это очень просто: нужно лишь приподнять фланец и резиновое кольцо для крышки и сжать все эти части при помощи болтов. На этом установка оголовка считается полностью завершенной.

Вращательный способ ручного бурения скважин на воду

Этот метод немного сложнее забивного (ударного). Но он более эффективный. Позволяет установить в скважине обсадные трубы диаметром 126, 132 мм и более. В них можно опустить погружной насос. Тогда глубина бурения будет не ограничена с точки зрения высоты подъема воды, так как напор погружных насосов для скважин равен 60 метров и более.

Шнек бур для вращательного ручного бурения

На рисунке видим бур, который врезается в землю при его вращении. После того, как шнек полностью войдет в грунт, сверху его наращивают бурильной трубой при помощи резьбового соединения. После каждого углубления скважины на длину шнека, его достают на поверхность, для снятия налипшей земли. Тем самым формируется ствол скважины, свободный от песка и глины.

Шнек вращают два человека, которые ходят вокруг устья скважины. При небольшой проектной глубине бурильные штанги со шнеком можно доставать вручную. Для достижения большой глубины необходимо использовать вышку и лебедку. Вышка может быть самодельной – тренога из деревянных стоек. Высота должна быть больше длины бурильной штанги.

Нужная глубина скважины достигается, когда поднимаемый грунт станет мокрым. После этого в скважину опускают обсадные трубы (металлические или пластиковые). Они укрепляют стенки скважины, предотвращают обвал грунта, изолируют водозаборный горизонт от грязных поверхностных вод. Нижняя труба обсадной колонны – фильтр. Во внутрь можно опустить погружной насос, который по шлангу или по трубам будет подавать воду потребителю.

Преимущества и недостатки

Применение кессонов длительное время являлось классическим вариантом при выполнении автономных источников водоснабжения. Именно поэтому обустройство скважины без кессона при помощи адаптера до сих пор воспринимается далеко не однозначно. Хотя несколько лет использования указанной технологии в различных климатических зонах России доказали её эффективность и право на жизнь.

Указанный метод обладает целым рядом преимуществ:

  • Установка данного изделия освобождает владельца скважины от необходимости выполнения земляных работ в таких объёмах, каких потребовала бы установка кессона. А это весьма существенная экономия семейного бюджета.
  • Отсутствует необходимость приобретения такого дорогостоящего устройства, каким является кессон.
  • Использование адаптера даёт возможность провести водопровод достаточно близко от газопровода или канализационного коллектора.
  • Ремонт скважинного оборудования значительно упрощается.
  • Защита скважины от вандализма, т к. она в указанном исполнении не бросается в глаза. А демонтировать установленный в ней насос возможно только с использованием специального устройства.

схема обустройства скважины с адаптером

К недостаткам, которые следует учитывать, принимая решение — «кессон или адаптер для скважины», относятся:

  • Не рекомендуется использовать изделие, если обустраивать предстоит скважину большой глубины.
  • Если в доме негде установить оборудование для водоснабжения.

Обвязка скважины

Чтобы скважина не создавала проблем владельцам и служила долгое время, нужно защитить ее от грязи, талых и дождевых вод, воздействия низких или высоких температур. В то же время к гидротехническому сооружению должен быть свободный доступ для ремонта и обслуживания. Для обеспечения перечисленных условий проводят комплекс мероприятий, называемых обвязкой скважины на воду.

Конечно, если поблизости есть отапливаемое помещение, в котором можно спрятать все оборудование, обвязка не нужна. Иногда в больших особняках скважину делают одновременно со строительством дома, и она находится в подвале или в одном из подсобных помещений.

Оцените статью
