Неисправности газового котла Юнкерс: коды поломок и способы устранения неисправностей — Inomix.ru

Содержание

Особенности устройств

Два контура — котлы Rinnai обеспечивают не только теплом, но и горячей водой, необходимой для домашних дел. Встроенный проточный водонагреватель быстро нагревает воду, чтобы можно было принять душ или мыть посуду.
Два теплообменника из меди обеспечивают высокую производительность и эффективный нагрев.
Магнитная муфта изолирует электрическую часть двигателя от водно-лопастной. Благодаря этому циркуляционный насос работает непрерывно и реже ломается.
Модуляционная горелка. Мощность работы котла плавно регулируется с помощью микропроцессора от 25% до 100% в зависимости от параметров, заданных потребителем. По данным производителя в отличие от оборудования с одноступенчатой горелкой, которая выключается при достижении заданного уровня нагрева, расход топлива у этих устройств снижен на 20%.
Надежная защита от поломок за счет наличия датчиков температуры, функции защиты от промерзания, функции самодиагностики, функции принудительного вывода дымовых газов и подачи воздуха в камеру сгорания.

Все котлы отопления Rinnai имеют электронный розжиг (начинают нагрев автоматически при открытии крана с горячей водой или после временной остановки из-за отключения электроэнергии) и адаптированы к российским условиям, потому что могут исправно работать даже при низком давлении газа на входе и низком напряжении в сети.

Устанавливать котел Риннай можно и частном доме, и на производстве. Техника работает как от сжиженного газа в баллонах, так и от центральной газовой магистрали.

Котлы напольного типа

Напольные газовые котлы Юнкерс предназначены для бытового и промышленного применения. Максимальная производительность достигает 56 кВт, чего достаточно для поддержания комфортной температуре в помещении до 500-600 м².

Допускается подключение двух напольных газовых отопительных котов Junkers в одну сеть (каскад). При необходимости можно установить бойлер косвенного нагрева.

Преимуществом моделей напольных котлов отопления Юнкерс является то, что их теплообменник изготавливается из тугоплавкого чугуна. Это позволило увеличить коэффициент теплоотдачи, а также сроки эксплуатации.

В напольных агрегатах, согласно заверению производителя, может быть использован антифриз, применяемый для котлов. Это в несколько раз увеличивает теплоотдачу при нагреве, а также предотвращает систему отопления от размораживания.

Обвязка и ввод в эксплуатацию

Обязателен монтаж водоподготовки. Внутренняя конструкция теплообменника чувствительна к воздействию агрессивной среды, поэтому перед вводом подачи системы отопления в котел устанавливают фильтры грубой и тонкой очистки.

Техническое обслуживание котла проводится достаточно просто, благодаря передней съемной панели, открывающей доступ к важным узлам. Чистка теплообменника проводится в начале и конце отопительного сезона. Диагностика неисправностей осуществляется в автоматическом режиме, результаты выводятся на дисплей.

Преимущества и недостатки выбора котла Junkers

Согласно отзывам потребителей, на качество работы котла влияет несколько факторов: технические условия эксплуатации, правильно выставленные настройки и недостатки в конструкции. Самой сложной и дорогостоящей поломкой является выход из строя модуля управления. Замена платы обойдется в треть от стоимости котла.

Еще одна распространенная проблема возникает как следствие плохого обслуживания котла. Принцип работы оборудования основан на использовании датчиков, которые предотвращают перегрев теплоносителя. Так, автоматика срабатывает при наличии большого количества сажи в топке. Температура нагрева воды в таком случае не поднимается выше 45 °С.

2017-06-03 Евгений Фоменко

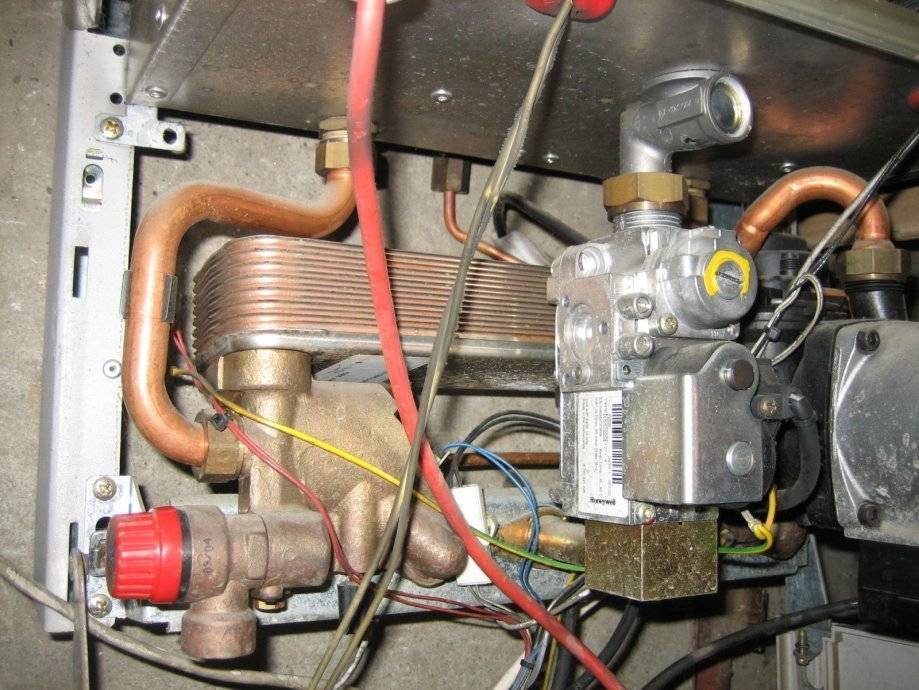

Код ошибки F88

Появляется только при отсутствии электрического сигнала с нижним датчиком S2 емкостного водонагревателя. Он напрямую связан с внешним модулем. Для устранения проблемы может потребоваться полная замена датчика или кабеля, который подсоединен ко внешнему модулю.

Код ошибки F90

Нарушение связано с внешним модулем. Появляется, когда происходит короткое замыкание в верхнем датчике S3 емкостного водонагревателя. После проведения диагностики при необходимости производится ремонт или замена элемента.

Код ошибки F98

Появляется только при отсутствии электрического сигнала с верхним датчиком S3 емкостного водонагревателя. Он также, как и другие элементы этого типа, связан с внешним модулем. Для устранения проблемы необходима полная замена датчика или кабеля, который подсоединен ко внешнему модулю. Иногда достаточно поставить кабель в свою клемму.

Вопросы и ответы

На что в первую очередь следует обращать внимание, когда появляется любой код ошибки?

Независимо от номера ошибки, проверьте сначала все кабели и попробуйте перезагрузить систему.

Если котел находится на гарантии, можно ли самостоятельно устранять проблемы?

Если при этом не требуется разбор системы и замена каких-то деталей, то можно. В ином случае требуется обратиться в сервисный центр.

Каким манометром лучше измерять давление?

Лучше выбирать приборы с делением 0,1 мбар, чтобы максимально точно определить показатель давления.

Какой гарантированный срок службы котлов Висманн?

Если не нарушать правила эксплуатации и проводить соответствующее техническое обслуживание, устройство гарантировано проработает 14-15 лет.

Если ни один из методов решения не помог устранить проблему, где искать ошибку?

В таком случае, скорее всего, прибор выдал сразу несколько поломок в одно время. На дисплее отобразилась лишь одна из них. Требуется обязательное обращение в сервисный центр.

Важно сразу обращать внимание на появление кодов ошибки газовых котлов Висманн. Часть из них являются критическими и при дальнейшей эксплуатации котла могут привести к полной поломке всей системы

Инструкция по эксплуатации

Эксплуатация газовых котлов Immergas заключается в создании для агрегата соответствующих условий и невмешательстве в его работу.

Процедуры, которые может выполнять пользователь:

Регулировка температуры ОВ и ГВС, выполняемая в рабочем режиме по собственным ощущениям.
Перевод котла в летний или зимний режим (подача ГВС без отопления или обе функции одновременно).
Слив и заполнение системы.
Очистка корпуса котла от загрязнений.

Все остальные действия — ежегодное техобслуживание, ремонт, чистка дымохода или теплообменника — надо выполнять силами специалистов сервисного центра.

Особенно ответственная процедура — ремонт или замена отдельных узлов, деталей. Здесь обязательно нужен квалифицированный опытный мастер.

Все регулировки производятся на панели управления, которая имеет подробное устройство, которое позволяет одновременно видеть несколько параметров работы котла. Это гораздо удобнее, чем на агрегатах других производителей, но требует предварительного ознакомления с инструкцией пользователя.

Все наиболее ответственные узлы напрямую соединены с панелью и имеют собственную световую индикацию.

При возникновении проблем лампочка начинает мигать, сигнализируя о необходимости принимать соответствующие меры.

Клавиша сброса неисправностей

При работе газового котла Junkers возникают ошибки, обозначаемые миганием клавиши сброса неисправностей:

Если частота мигания 2 раза в секунду, то наблюдаются неполадки с датчиком температуры, она заметно снижается.
Мигание 1 раз в секунду показывает, что отсутствует сигнал пламени, время электроподжига вышло.
Частота мигания 1 раз в 2 секунды характеризует неправильный сигнал пламени.
Если мигает 1 раз в 4 секунды, то необходимо проверить работу воздуховода.

При возникновении неисправностей газовый котел постарается устранить их автоматически, если при перезагрузке установка не работает, то необходимо вызвать мастеров.

Основные коды ошибок

45

Ошибка 45 может мерцать попеременно с 90. Это индикатор недостаточной тяги. В турбированных моделях необходимо проверить работоспособность вентилятора и переключателя дифференциального давления. В атмосферных котлах проверяется тяга в дымоходе и исправность датчика контроля тяги.

60

Ошибка 60 появляется при неисправностях платы управления. Одной из причин может быть сгорание резистора рядом с трансформатором розжига. Если вы хорошо не разбираетесь в электронной части, желательно обратиться в сервисную службу.

Плата управления котла Юнкерс

75

Ошибка 75 указывает на неисправности в электронной плате. Скорее всего проблема в цепях, завязанных на розжиг и контроль горения. Возможно, придется полностью заменить плату управления.

90

Ошибка 90 мигает раз в четыре секунды, когда в сети пониженное давление. Неисправной может быть электронная плата управления. Если у вас проблемы с электричеством во всем помещении, поможет покупка стабилизатора напряжения.

А4

Ошибка A4 высвечивается, когда фиксируется выход дымовых газов на потоковом предохранителе. Проверьте, что может препятствовать отводу дымовых газов.

аа

Ошибка aa появляется при превышении температуры подачи в системе отопления и при недостаточном протоке воды для заданного уровня мощности. Надо проверить наличие налета извести на пластинчатом теплообменнике и в камере сгорания, осмотреть работает ли насос. Также причиной поломки может быть неисправность датчика NTC.

е2

Ошибка e2 показывает, что повредился датчик температуры подачи. Необходимо осмотреть датчик и провода его подключения.

Датчик температуры

е9

Ошибка e9 выводится, если включается ограничитель температуры подачи. Посмотрите давление в системе, работу датчика температуры, насоса и платы управления. Также может помочь продувка системы.

ea

Ошибка ea означает, что не распознается пламя в горелке. Проверьте поступление в колонку газа и его давление, исправность реле контроля потока газа. Причиной поломки может быть засоренный теплообменник, забитый слив конденсационного сифона. Пламя может не загораться из за отсутствия тяги – осмотрите и при необходимости очистите дымоход, обеспечьте поступление воздуха в помещение.

с4

Ошибка c4 значит, что не может открыться переключатель дифференциального давления в режиме покоя. Осмотрите переключатель, кабель, которым он соединяется и состояние гибких соединительных труб.

с6

Ошибка c6 высвечивается, если перестает работать вентилятор. Следует проверить работоспособность вентилятора и цельность соединительных проводов и штекера. При необходимости заменить поврежденные детали.

Ошибка 3у, или 3c

Причины неисправности в случае появления ошибки 3c аналогичны причинам при ошибке 3а, также, как и способы их устранения. Еще одним фактором, в случае появления на индикаторе этого кода, иногда может стать образование конденсата на дифференциальном реле. Для устранения следует снять реле, просушить с помощью фена и установить на место.

Цифра 3 в сочетании с буквой «у» или «c» (в зависимости от модели — 24 кВт двухконтурный Будерус, или иной мощности, или одноконтурный и т.д.) сигналит о сбоях в работе реле давления газового котла.

Эта неисправность может быть вызвана забитостью канала удаления газов либо неправильной работой вентилятора (на чересчур больших оборотах). Канал нетрудно прочистить, частоту вращения вентилятора — отрегулировать, прибегнув к подсказкам руководства по эксплуатации оборудования.

Если проверка не показывает ни того ни другого, для прекращения ошибки 3с нужно осмотреть реле — срабатывает ли оно при замыкании-размыкании контактов. Если нет — заменить эту деталь системы.

При возникновении такой ошибки плата управления котлом не получает сигнала с дифференциального реле давления, то есть его контакты не замыкается после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок запуска котла в работу такой:

Блок управления дает сигнал на запуск вентилятора
Вентилятор создает необходимое разряжение в выпускном трубопроводе
Дифференциальное реле регистрирует разрежение, и контакты микровыключателя замыкаются
Плата подает сигнал на открытие газового клапана и розжиг

Поэтому, для понимания проблемы, нужно определить – в какой конкретно момент котел уходит в ошибку. Если вентилятор запускается, но реле не щелкает – нудно осмотреть подводящие трубочки, возможно, там есть засор или конденсат, либо засор фактически есть в самом дымоходе.

Если вентилятор не запускается, нужно проверить, подается ли на него напряжение. Неисправность электронной платы может быть причиной, по которой вентилятор не запускается.

Если вентилятор работает, проблем с дымоходом и трубками пневмореле нет, нужно проверить само пневмореле, создав самостоятельно разряжение и проверив наличие характерного щелчка.

Постоянно замкнутые контакты реле или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.

На котлах будерус может быть установлен вентилятор с регулируемой частотой вращения, который управляется электроникой и снабжен датчиком.

Низкое давление теплоносителя

На лицевой панели каждого котла есть манометр, указывающий давление в системе отопления. На нём есть красные зоны слишком низких и слишком высоких показаний. Нормальным для холодного котла считается давление 1,5 бар: при 1 бар стрелочка уже в красной зоне, а при 0,5 бар котёл отключится по ошибке СЕ или CF до восстановления давления.

Если котёл установлен недавно – несколько недель назад, такая ситуация обычная, нужно просто долить чистой воды через специальный кран. Но не спешите доливать воду в систему, которая в эксплуатации не первый год.

Нагреваясь, вода расширяется и давление повышается – это норма. Однако, если оно скачет сразу на 0,7 – 1,5 бар, это указывает на недостаток воздуха в расширительном баке.

Если в такой ситуации долить воды, нагреваясь, она слишком повысит давление и сработает предохранительный клапан, сбрасывающий излишки теплоносителя.

Встроенный расширительный бак отличается от наружного: он плоский и располагается сзади котла. Штуцер для подкачки – сверху, с колпачком на резьбе

Чтобы накачать бак, сначала нужно сбросить давление на отключенном котле, слив немного воды. Затем подключите насос или компрессор к штуцеру в верхней дальней части бака и накачайте его до 1,3 – 1,4 бар. Отключив насос, долейте воды, доводя давление в холодной системе до 1,5 – 1,6.

Если даже при нагревании котла низкое давление в контуре отопления сохраняется, значит действительно необходимо добавить воды. Где найти предназначенную для этого трубку указано в инструкции к модели устройства, мы же только напомним о необходимости заполнить эту трубку водой до открытия крана, чтобы воздух не попал в насос и батареи.

Обязательно проверьте все краны, соединения и радиаторы, а также внутренности котла на предмет протечек – куда-то же делась вода, циркулировавшая в системе.

Юнкерс Ceraclass Excellens

Эта серия представлена отопительными агрегатами с индексами ZSC, ZWC. Их мощность позволяет отапливать помещения большой площади. Их можно соединять в цепочки и еще больше увеличивать площадь обогревания. Индивидуальные газовые котлы Юнкерс Ceraclass Excellence разработаны для подключения к «умному дому». Они позволяют раздельно регулировать температуру в различных контурах, например в теплых полах и радиаторах. Ими можно управлять дистанционно через интернет. Безопасность поддерживают 9 специальных датчиков, сообщающих обо всех сбоях, ошибках и неисправностях.

Теплообменники газовых котлов Юнкерс этой серии выполнены полностью из медного материала, что увеличивает теплообмен и надежность устройства. Эта часть котла содержит больше специальных пластин, чем у конкурентов, поэтому вода нагревается эффективнее. Современная система рециркуляции предоставляет возможность моментального получения горячей воды в любом кране, независимо от расстояния до котла.

Инструкции для Бош Юнкерс этих моделей:

Котел постоянно отключается

Одна из самых распространённых проблем: котёл начинает работать, горелка зажигается, а затем отключается. При этом может выдавать ошибку Е9, СЕ, ЕА или мигает лампа 45 или 75 градусов – «нет тока ионизации».

Такая проблема может возникать каждый раз при розжиге или изредка, непредсказуемо, мгновенно или через небольшой промежуток времени – потому что причины подобного поведения котла могут быть разные. О возможных проблемах и их решении поговорим далее.

Причина #1 – забит фильтр

Это частая неисправность двухконтурных котлов, на которую редко указывает самодиагностика, ведь фильтр подачи воды обычно расположен снаружи и к датчику не подключен.

Отключение происходит при попытке переключиться на ГВС, ведь вода в змеевик не поступает или идёт слабым напором и котёл перегревается.

Чтобы очистить фильтр, отключите котёл и найдите на трубе подачи воды в котёл участок в форме перевёрнутой буквы «У».

Исключение – модели Cerapur, у них фильтр грубой очистки холодной воды встроенный. На схеме – его расположение и строение

Перед и после него перекройте краны, отвинтите гайку – наконечник. Извлеките и хорошенько промойте сетку, ополосните корпус. Если картридж повреждён – погнут или лопнул, то купите новый. Соберите всё назад и откройте оба крана.

Причина #2 – заклинил насос

В большинстве моделей газовых котлов Юнкерс насос встроенный и контролируется системой, на его неисправности указывают мигание диода 45 градусов, ошибка Е9, в зависимости от модели.

Чтобы узнать, не заклинил ли ротор насоса, его нужно разобрать.

Для этого проделайте следующие действия:

отключите котёл;
найдите насос в правой нижней части котла;
поставьте под него небольшую ёмкость;
чтобы снять крышку выкрутите винт с большой блестящей головкой под плоскую отвертку;
из насоса сольётся немного воды – проследите, чтобы она не попала на печатную плату и другую электронику;
попробуйте слегка провернуть ротор в глубине насоса остриём отвертки. Если идёт легко – собираем и ищем неисправность далее, если нет – ремонтируем или меняем насос;
соберите все в обратном порядке.

Более рискованный, но и более точный способ проверки – включить котёл с разобранным насосом и перекрытой водой и аккуратно просунуть отвертку вглубь до характерного звука от касания к вращающемуся ротору.

Если насос забит воздухом, попавшим в систему отопления, спустить его поможет специальный клапан.

Как правило, клапан расположен на верхней грани насоса, в глубине – здесь слева. А в центре находится винт снятия крышки

В зависимости от конструкции, он может откручиваться или подниматься. При открытом кране подачи теплоносителя воздух выйдет с шипением, а котёл заработает как прежде.

Причина #3 – неисправен датчик

Случается, что главная горелка успевает зажечься, но сразу тухнет и котёл выдаёт ошибку ЕА или мигает диод 60 градусов. Это значит, что некорректно работает датчик контроля пламени – термопара или диод ионизатора и ошибочно срабатывает защита, отключающая горелку во избежание утечки газа без горения.

Чтобы исправить такую неисправность, не всегда нужно менять датчик, иногда достаточно выдернуть вилку котла из розетки и вставить её перевёрнутой. Помогает такая манипуляция потому, что многие котлы Юнкерс фазозависимы, если фаза и ноль у котла и в розетке не совпадает, ток ионизации не образуется и датчик не срабатывает.

Другая причина такой поломки – замыкание ноля и заземления в любой части электропроводки в доме. Вспомните, не вбивали ли вы в последнее время гвозди, не подключали новую электрику? Всё оборудование при таком замыкании работает, некорректно только заземление.

Если подобная проблема найдена, устраните её и перезапустите котёл.

При нормальной работе двухконтурного котла на дисплее отображается текущая температура и режим работы – на отопление или ГВС

Во всех описанных выше случаях котёл отключался сразу, не мог войти в рабочий режим даже ненадолго.

Если же устройство в целом работает, но иногда, через разные промежутки времени, чаще от нескольких часов и дней – встаёт по ошибке ЕА «пламя не определяется», то виной тому, скорее всего, низкокачественное и нестабильное напряжение в сети.

Подобная ситуация не только раздражает, но и грозит поломками платы. Чтобы этого не допустить, приобретите стабилизатор напряжения.

Основные неисправности газовых котлов Бош

Среди основных неисправностей описываемых нагревательных систем стоит выделить низкое (упавшее) либо постоянно меняющееся давление, а также невозможность включить агрегат.

Падает давление в основном из-за протечки воды в системе отопления. Как поднять давление в таком случае? Для устранения данной неполадки следует посмотреть, нет ли утечки во внешнем контуре, не открыт ли сливной кран, не испорчен ли расширительный бак.

Как включить газовый котел Бош 2000 или другой похожий агрегат? Чаще всего причиной становится попавший на плату управления конденсат из-за недостаточной гидроизоляции этого узла. Также влага могла попасть внутрь по проводам.

Ещё одной причиной может стать поломка форсунок горелки. Необходимо проверить клапан для газа, вентилятор турбонаддува. При обнаружении неисправности потребуется отремонтировать (по возможности) или заменить поломанные детали.

Если бош-котел не работает только в каком-либо одном режиме, значит, настройка агрегата была произведена неверно. Второй вариант: сломана управляющая плата.

Ошибки котла Бош газ 6000 или другой модели были описаны выше, но стоит остановиться подробнее на проблеме нестабильного давления.

Чтобы разобраться с вопросом постоянно скачущего давления, надо:

отключить агрегат, снять верхний ниппель (если при этом полилась вода, бак требуется менять);
если воды не было, а вышел только воздух, потребуется спустить теплоноситель из системы, открыв специальный сливной кран (при этом краны под котлом должны быть закрыты);
после слива воды подключить насос к ниппелю и накачать давление до параметра, указанного в паспорте изделия);
повторить процедуру накачки несколько раз;
добавить воду в систему.

Выводы и полезное видео по теме

Более наглядно познакомиться с самыми распространёнными поломками котлов Юнкерс и их самостоятельным ремонтом можно на видео.

Устранение неисправности датчика протока:

Ремонт котла Юнкерс своими руками:

В качестве вывода можем отметить, что далеко не каждая ошибка, выдаваемая самоконтролем котла, фатальная. Не стоит бояться самостоятельного ремонта котла Юнкерс: многие неисправности можно устранить без помощи специалиста. Но не рекомендуем самому вмешиваться в газопровод и паять плату, это слишком рискованно.
