Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

Варианты соединений при сборке вентканалов

Воздуховоды собирают из отдельных деталей. Стыковка осуществляется при помощи фланцев или других соединительных элементов.

Фланцы из углового проката устанавливаются на концах соединяемых секций. На них высверливаются отверстия под крепежные болты. Между фланцами размещают уплотнительные прокладки.

Для прочности фланцевых соединений болты с помощью гаек и подходящего по размеру ключа тщательно затягивают. Гайки находятся на одной стороне соединения. При монтаже вертикальных труб гайки располагаются со стороны нижнего фланца.

Недостатки такого соединения заключаются в значительном утяжелении конструкции, большом расходе металла, высокой трудоемкости работ.


Между фланцами соединяемых деталей размещают уплотнительную ленту. Ее края не должны выходить во внутреннее пространство трубы и закрывать отверстия для болтов. Для изготовления сальника применяют плотную или пористую резину, поролон

Более легкие фланцы делают из профильной оцинкованной полосы. Фланцы Z-образной формы соединяются при помощи рейки, имеющей сечение в виде буквы С, и уплотнителя.

Соединительная шина напоминает разборный фланец. Она сделана из металлического оцинкованного профиля в виде буквы Г. Длина большей стороны от 20 до 30 мм. В комплекте идут уплотнитель и уголок. К достоинствам можно отнести низкую трудоемкость и невысокие финансовые затраты.

Среди бесфланцевых соединений, применяемых для сборки круглых воздуховодов, наиболее часто используют:

  • ниппельные;
  • бандажные.

Толщина ниппеля не должна быть меньше толщины труб.

Ниппель вставляется внутрь или надевается поверх стыкуемых элементов с таким расчетом, чтобы его ширина захватила обе стороны равной длиной для диаметров труб:

  • 100 – 315 мм – не менее 50 мм;
  • 355 – 800 мм – не менее 80 мм;
  • 900 – 1250 мм – не менее 1000 мм.

Вместо названия ниппель часто используют термин муфта.


Плотность ниппельному соединению обеспечивает резиновая прокладка в комплекте поставки. При ее отсутствии крепление уплотняют скотчем с полимерным или армированным покрытием. Через каждые 200 мм окружности муфта затягивается заклепками или саморезами диаметром 4-5 мм. Количество креплений не должно быть менее трех

Бандажное соединение считается соединением высокой степени прочности и надежности. Кромки прямых и фасонных частей воздуховодов отгибают и совмещают. Затем на трубы в месте шва накладывают и стягивают бандаж, заполненный герметиком.

При соединении воздуховодов швы герметизируют:

  • эластопластичными лентами типа «Герлен» при температуре до 40 градусов;
  • нетвердеющей мастикой на основе синтетического каучука (например «Бутепрол»), силиконом и другими уплотнителями, выдерживающими нагрев до 70о С.

Шов трубы или короба располагается сверху.

При перемещении воздушной смеси с температурой выше 70о С в качестве уплотнителя используют эластичные жгуты из полиизобутилена, битумной мастики (ПМЖ) и другие огнестойкие негорючие материалы.

Перед стыковкой элементов канала с тепловой изоляцией осторожно с двух концов отгибают утеплитель. Секции герметично соединяют и возвращают изоляционный слой на место. Шов в теплоизоляции закупоривают алюминиевой лентой или хомутами

Шов в теплоизоляции закупоривают алюминиевой лентой или хомутами.

Монтаж

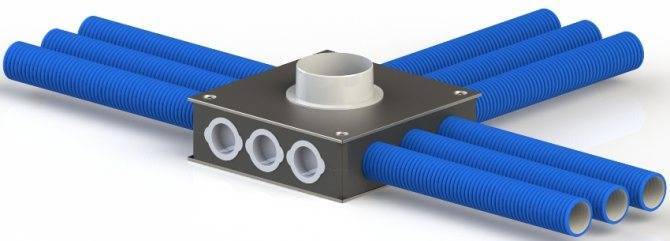

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

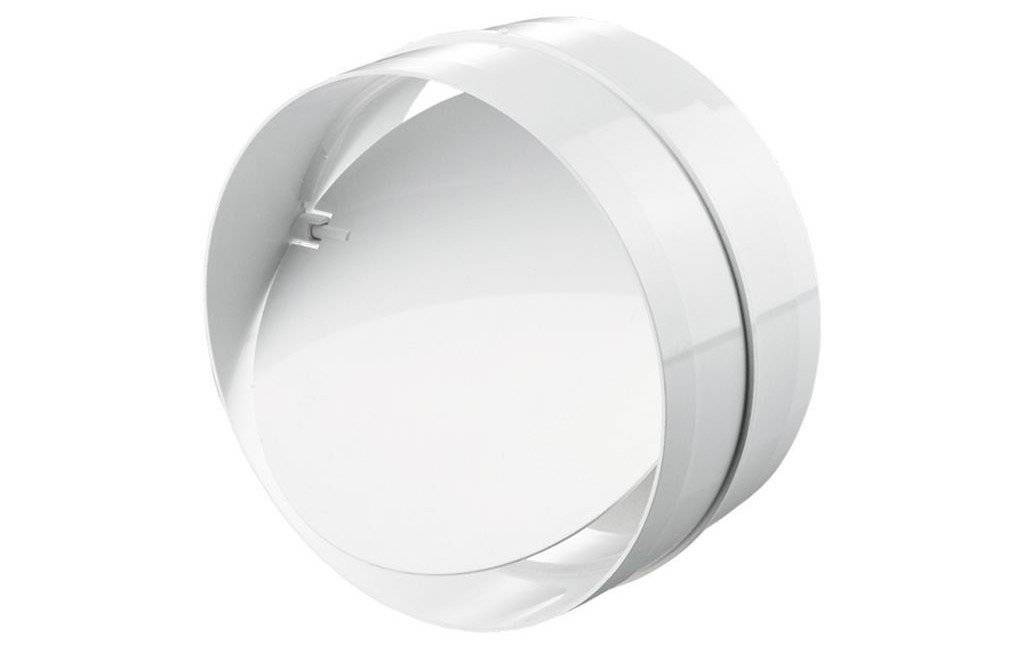

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

  • пленчатого типа;
  • в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

  • Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
  • Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

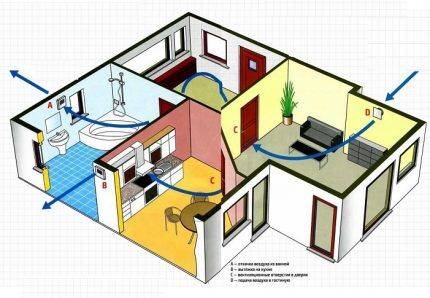

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

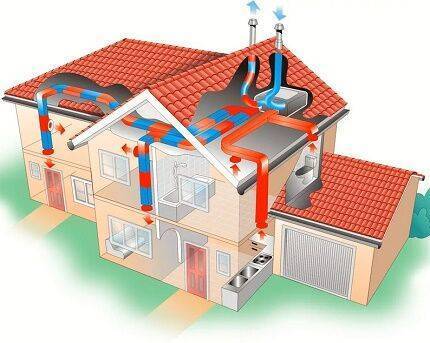

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

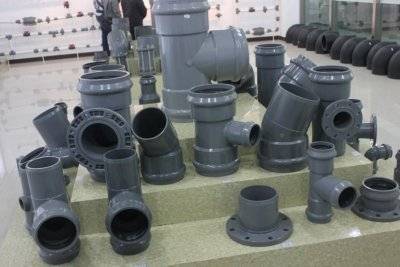

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

  • дешевизну;
  • практичность;
  • легкость;
  • удобство в работе;
  • антистатичность (вопреки многим мифам);
  • антибактериальность;
  • возможность гнуть трубы в любых направлениях;
  • большой выбор фитингов, размеров и форм;
  • возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

  • проигрывают по прочности;
  • выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
  • не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

  1. Проектируем вентиляцию.
  2. Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
  3. Устанавливаем крепежи на пути следования будущих коммуникаций.
  4. Собираем из крупных труб вентиляционный стояк.
  5. Собираем и монтируем воздуховоды.
  6. Подключаем все ветки друг к другу.
  7. По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
  8. Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
  9. Устанавливаем вентиляционные заслонки.
  10. Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.

Монтаж

Перед монтажом вентиляции надо сделать проект системы. Если вентиляция небольшая, то можно нарисовать её самому. Более сложную конструкцию лучше заказать специалисту. Предварительно начерченный план поможет избежать ошибок при определении мест отверстий для входа и выхода вентиляции (об особенностях выхода вентиляции читайте тут).

Последовательность монтажа:

  1. Разметить места, где воздуховод будет проходить через перекрытия и стены.
  2. Высверлить крепёжные отверстия.
  3. Затем нарезать заготовки на отрезки нужной длины.
  4. Края всех деталей нужно обработать наждачкой, чтобы они были гладкими.

Дальнейший порядок действий зависит от сложности конструкции. Если система небольшая, то можно сразу крепить трубы на места, скрепляя их соединительными элементами. Более сложные ветки целесообразно предварительно собрать на полу, а затем прикрепить модуль к стенам (о важных особенностях установки вентиляции в стене рассказано здесь).

Герметичность собранной системы можно проверить мыльной пеной. Если найдена протечка, то она устраняется герметиком.

При разработке плана нужно придерживаться таких правил:

  • помещение с самым загрязнённым воздухом должно быть в конце системы;
  • в санузле или на кухне должно быть только выходное отверстие, а притока воздуха в этих помещениях нет (как установить вентиляцию в кухне и в санузле?);
  • вытяжка должна быть размещена максимально близко к потолку и идти вверх (профессиональные советы, как установить вытяжку);
  • вытяжное отверстие и приточное размещают на максимальном удалении друг от друга.

Сам монтаж начинать с крыши (как самостоятельно сделать вентиляцию на крыше своего дома читайте тут). При этом труба должна быть выше конька примерно на полметра. Её выход закрывается аэратором, который не допускает попадания влаги внутрь системы.

Как соединять воздуховоды?

Есть два основных способа соединения:

  • неразъёмный;
  • разъёмный.

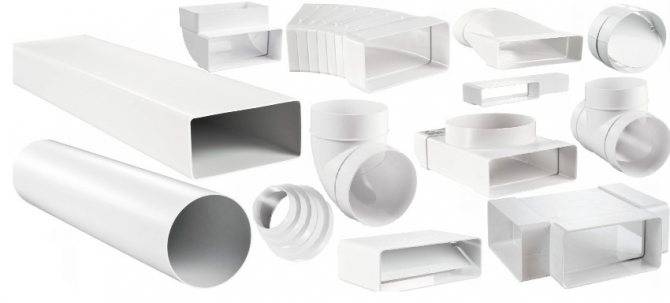

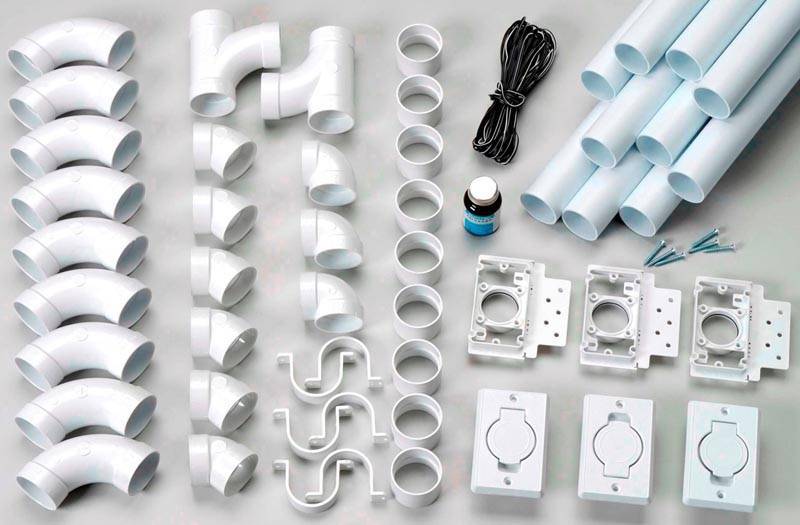

Для первого используют специальную сварку, для второго – фланцы и фитинги.

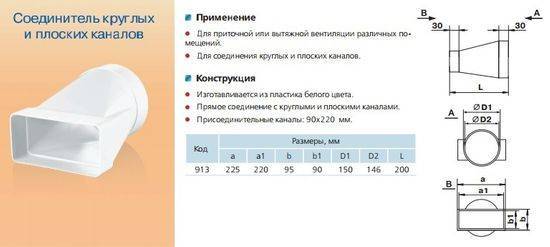

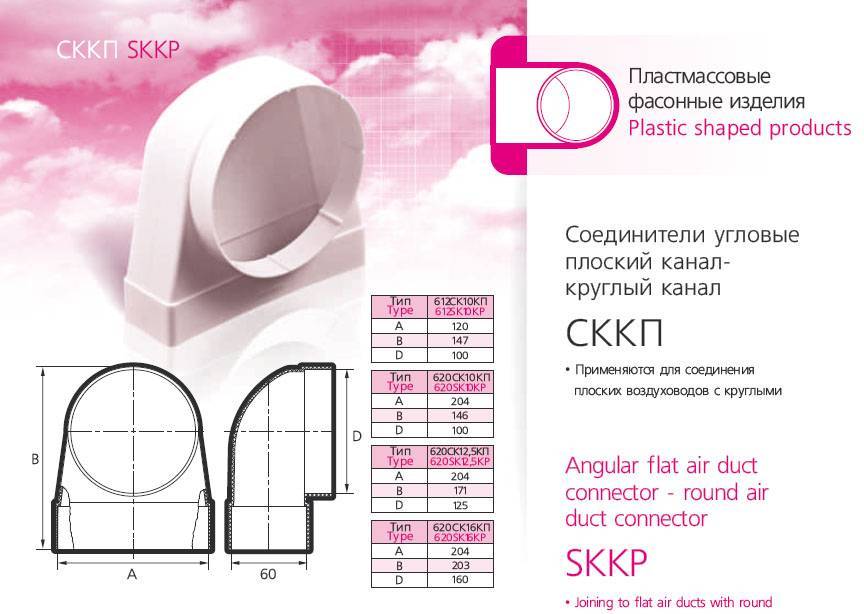

  • Если нужно соединить каналы с разным поперечным сечением, используют переходники из пластика. Тот же самый метод используют и при соединении двух труб с разным диаметром. Переход имеет вид усечённого конуса или четырёхугольной пирамиды.
  • Если конструкция имеет сложную геометрию, то для таких случаев выпускают переходники со смещением. Они применяются, когда нужно соединить два участка, расположенных со смещением, а дополнительный элемент прокладывать нет смысла.
  • Когда надо соединить два участка с поворотом, то потребуется отвод: он позволит повернуть воздуховод на 90 градусов.

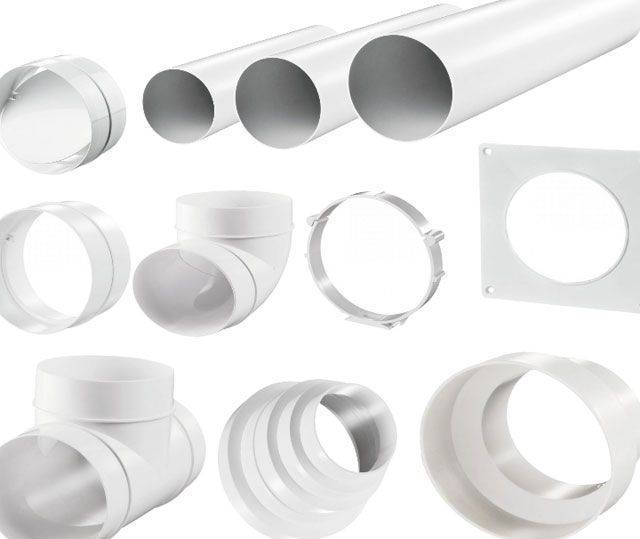

  • Для соединения одинаковых элементов применяют пластиковые муфты. Стык можно промазать герметиком. Иногда для прочности вкручивают саморезы, но это совершенно необязательная мера.

Подбор воздуховода

При определении размеров сечения нужно учитывать и скорость движения воздуха. Вентиляционный трубопровод, расположенный в квартире, не должен быть источником постоянного шума, а скорость потока воздуха, поступающего в квартиру (касается и приточных, и вытяжных каналов) не должна стать причиной дискомфорта.

По этой причине для разных участков вентиляционной системы вводятся свои рекомендованные показатели скорости движения воздуха, что сильно влияет на воздухообмен. Например, вентиляционная труба 200 мм диаметром при скорости движения воздуха 1,0 м/с сможет обеспечить воздухообмен на уровне 113 м3/час. При увеличении скорости до 1,5 м/с воздухообмен вырастет в 1,5 раза – до 169,5 м3/час.

Зависимость воздухообмена от скорости воздушного потока и диаметра

При этом многое зависит от способа циркуляции воздуха (естественная или принудительная). Так, для систем с естественной циркуляцией максимальная скорость воздушного потока может доходить до 2 м/с (в шахтах), в воздуховодах в квартирах воздушный поток движется с меньшей скоростью.

А вот если вентиляционная труба в частном доме дополнена канальным вентилятором, то скорость потока возрастает.

  • на уровне приточной решетки скорость не должна превышать 1 – 3 м/с;
  • вытяжная решетка – 1,5 – 3,0 м/с;
  • распределитель воздуха – 1,5 – 2,0 м/с;
  • боковой канал – 4,0 – 5,0 м/с;
  • магистральный вентканал – 6,0 – 8,0 м/с.

Ориентировочные значения скоростей на разных участках вентсистемы

Порядок подбора сечения воздуховода

Инструкция по самостоятельному подбору сечения состоит всего из нескольких пунктов:

  • сперва нужно определиться с нормой воздухообмена в помещении;
  • затем, задавшись определенной скоростью движения воздуха, рассчитывается площадь вентканала. Расчет ведется по формуле

Для того, чтобы определить диаметр вентиляционной трубы используется формула.

так как при подборе типового размера пришлось полученный результат округлять, то нужно проверить насколько изменилась скорость движения воздушного потока. Просто из предыдущих формул нужно вывести выражения для определения скорости

где а и b – размеры прямоугольного сечения, м.

Что касается воздухообмена, то можно использовать 2 подхода для его определения, но когда расчеты выполняются своими руками, то часто просто задаются нормой 30 м3/час на 1 человека. В общем случае возможны такие варианты:

с учетом кратности замены воздуха в помещении, в таком случае величина воздухообмена определяется по формуле

где V – объем помещения, м3/час;

n – норма кратности воздухообмена (как правило, для жилых домов принимается в пределах 1-3).

с учетом нормы воздухообмена на 1-го человека в здании (величина воздухообмена в этом случае рассмотрена в начале статьи).

Пример подбора размеров воздуховода

Пусть нужно подобрать размеры вентканала для обеспечения вытяжки в комнате размером 4х5х3 м. В комнате планируется нахождение только 1-го человека в течение долгого времени.

Расчет проводится в такой последовательности:

  • определяется воздухообмен – в нашем случае можно задаться значением 60 м3/час (из расчета 3,0 м3/час на каждый 1,0 м2 площади);
  • принимается скорость движения воздуха в канале – можно остановиться на значении 1,0 м/с;
  • определяется площадь сечения A = 60/(3600∙1,0) = 166,67 см2;
  • подбирается соответствующий типоразмер. В нашем случае можно выбрать либо круглый воздуховод 140 мм (площадь сечения 154 см2), либо прямоугольное сечение 100х200 мм (площадь 200 см2);

Воздухообмен в зависимости от скорости и диаметра для профильных труб

проверяется скорость. Для круглого канала она составит v = 60/(3600∙0,0154) = 1,08 м/с, а для прямоугольного сечения – v = 60/(3600∙0,0200) = 0,83 м/с. Оба значения находятся в допустимых пределах, так что решающим фактором при выборе может стать цена и способ монтажа труб.

На что нужно обратить внимание при выборе воздуховода

При выборе воздуховода нужно учитывать не только расчетную часть, но и сразу задуматься об удобстве монтажа. В приведенном примере расчета подобран воздуховод с примерно одинаковой производительностью, но в случае с круглым сечением его диаметр составляет 160 мм, а в случае с прямоугольным высота сечения лишь 100 мм

Когда будет выполняться монтаж вентиляционных труб, экономия 60 мм по высоте может быть очень важной

С точки зрения монтажа профильный воздуховод предпочтительнее

Помимо этого, внимание стоит обратить на такие мелочи как:

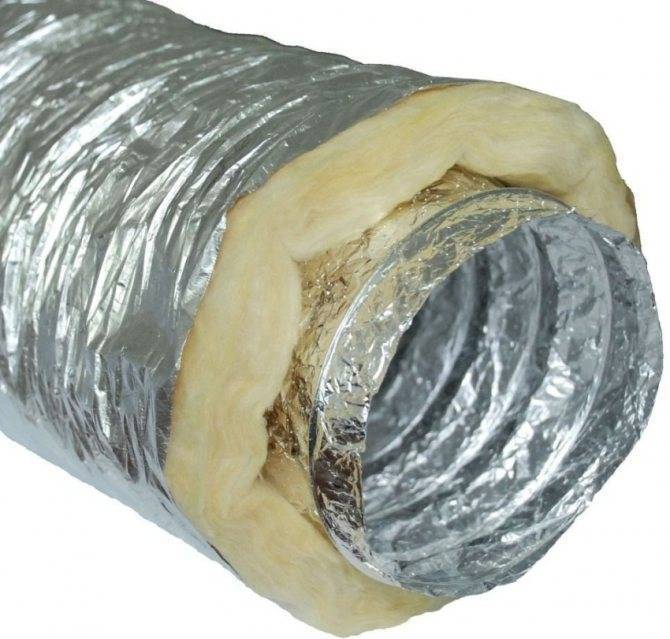

защита от шума и утепление. Иногда лучше приобрести воздуховоды с заводским шумо- и теплоизоляционным слоем;

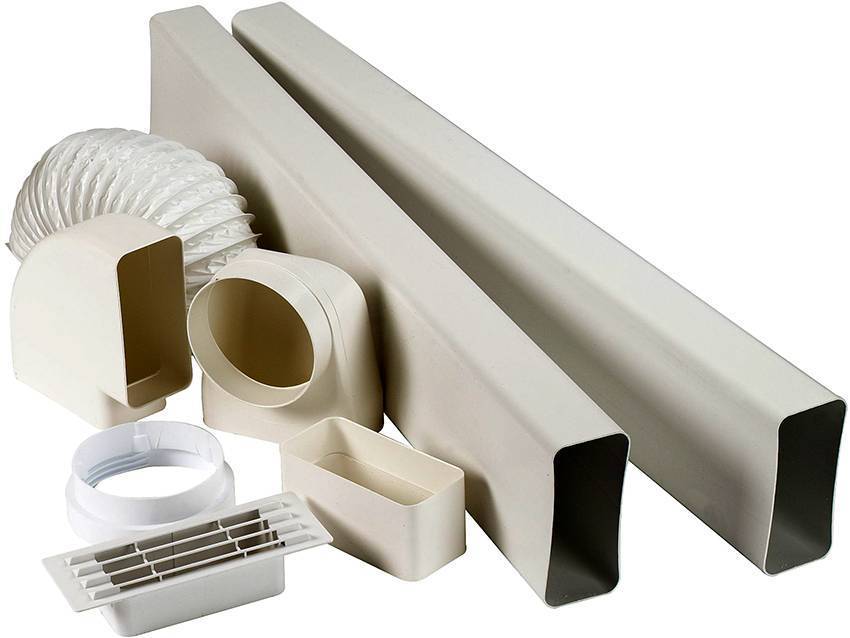

Гибкий трубопровод может изгибаться в любом направлении

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м?/ч;
  • коттеджи – 500-2000 м?/ч;
  • офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

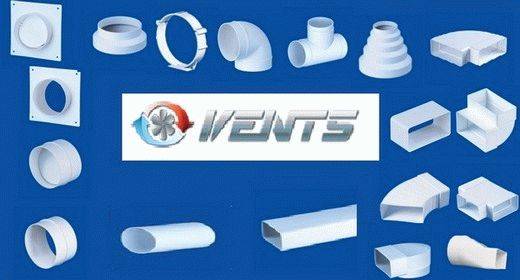

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

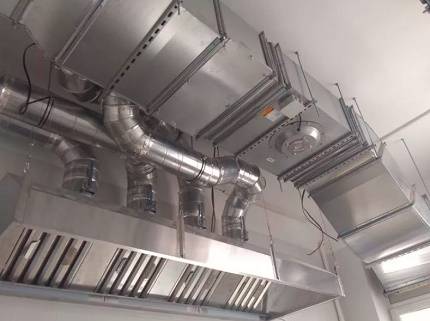

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

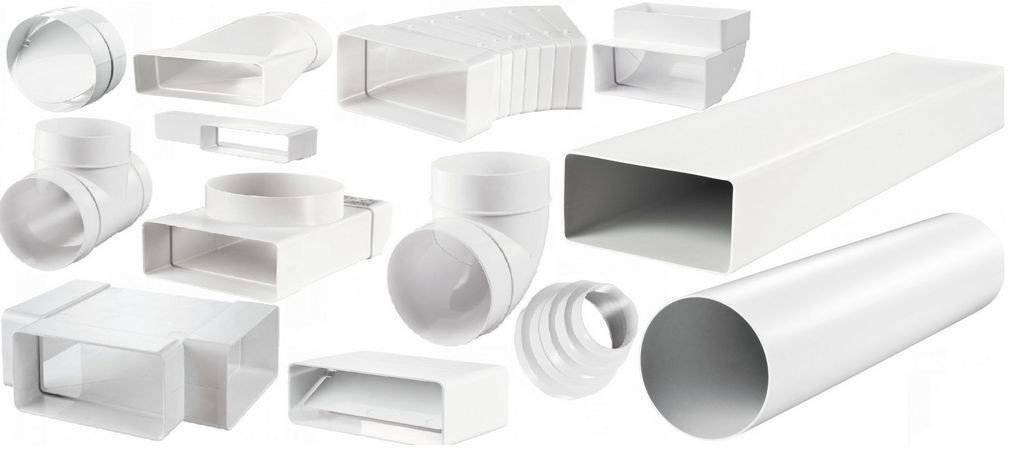

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

  • разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
  • установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

  • измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
  • для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
  • для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
  • конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
  • далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
  • отдельный отвод делается для каждого предусмотренного проектом отверстия.

М онтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)

Для герметизации применяют те же материалы.

Классификация изделий

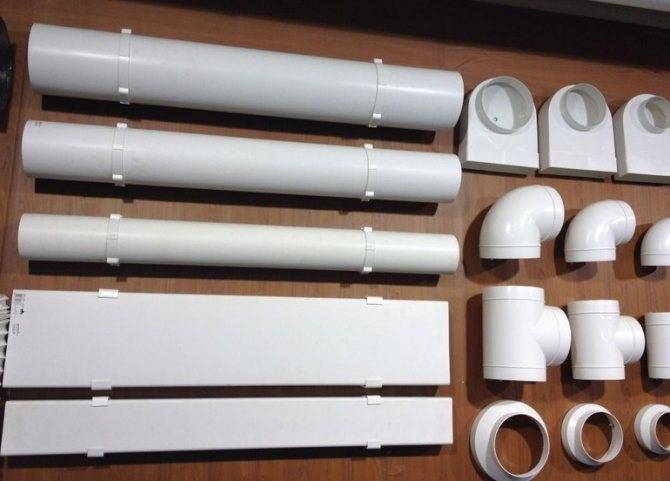

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.

Рекомендуем ознакомиться: Как выбрать вентиляционные решетки для наружной вентиляции

Оцените статью
