Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Содержание

Вариант для начинающих печников: печь с чугунной топкой

Кирпичная мини-печь может быть построена своими руками на основе готовой чугунной топки. Чугунные топливники отличаются долговечностью – они не трескаются и не прогорают. Такой вариант больше подходит для новичков, так как в конструкции уже предусмотрены все основные элементы. Комбинированная печь быстро разогревается и долго остывает, за счет чего существенно повышается КПД очага. При желании можно выбрать очаг каминного типа с огнеупорной стеклянной дверцей – такая модель не только обогреет, но и украсит помещение.

Перед началом работы готовят прочное и ровное основание. Для этого можно залить небольшой бетонный подиум. Обкладку чугунной топки делают в полкирпича, оставляя между стенками и облицовкой воздушную подушку толщиной от 1 до 10 см. Дополнительно необходимо предусмотреть небольшие вентиляционные отверстия в нижней части постройки – они обеспечат выход нагретого воздуха и улучшат теплоотдачу.

Начинать строить мини-печь своими руками можно только при твердой уверенности в своих знаниях и умениях. Любые сомнения – веская причина отложить самостоятельную работу и доверить строительство профессиональному печнику.

Делаем печь на дровах для дома: Инструкция по постройке печи из кирпича

Такая печь оптимальна для отопления двух комнат или дома площадью 30-40 кв.м.

Печь имеет три дымовых канала, расположенных вертикально. Их протяженность более четырех метров. Имеет два режима топки — летний и зимний.

Для работы приобретаем:

  • керамические кирпичи полнотелые марки М175 — 400 штук;
  • кирпичи огнеупорные – 20 штук (ШБ8);
  • плита двухконфорочная чугунная 70х40 см;
  • задвижки 28х18 см – 2 штуки;
  • дверца топочная 27х30 см;
  • поддувальные дверцы 2 штуки 15х16 см;
  • инструменты для кладки (мастерки, емкости для растворов и т.д.).

Сооружаем фундамент для печи и приступаем к выкладке первого ряда. Он наиболее важный, так как задает габариты печи. Толщина вертикальных швов не более 8 мм.

Второй ряд: производим перевязку начального ряда и закладываем основу под противопожарную разделку.

Третий ряд: формируем камеру для сбора золы и устанавливаем дверцу поддувала.

Четвертый ряд: продолжаем строительство камеры для сбора золы. А в дальнейшем топочную камеру будем футеровать шамотным кирпичом. В этом же ряду производим крепеж прочистной дверцы и формирование нижнего горизонтального канала.

Пятый ряд: поддувальную дверцу перекрываем одним цельным кирпичом, так как ее длина всего 14 см. Продолжаем строительство горизонтального канала и противопожарного разделения между печью и стенами дома.

Шестой ряд: делаем перекрытие прочистной дверцы и горизонтального нижнего канала. При этом мы видим образующиеся два вертикальных дымовых канала 12х12 см.

Обозначим левый канал цифрой 1 (будет напрямую соединяться с дымовой трубой), правый – цифрой 3 (длинный канал для прохода газов и обогрева печи в зимний период). Размеры отпускного канала 25Х12 см.

Седьмой ряд: продолжаем формировать каналы и устанавливаем топочную дверцу.

Восьмой ряд: перевязываем ряд номер семь и формируем второй вертикальный канал печи.

Ставим задвижку летнего хода. Если ее открыть, дым напрямую будет поступать в трубу, не перегревая помещение чрезмерно. Если задвижку закрыть, дымовые газы будут поступать в канал номер 3 и проходить по длинному пути, прогревая всю конструкцию печи и, соответственно, помещение.

Девятый ряд аналогичен восьмому. Подготавливаем подпорку для установки замкового перекрытия топочной дверки.

Десятый ряд: перекрываем топочную дверцу и соединяем канал 1 и канал 2. Здесь будет происходить переход дымовых газов из второго канала в первый при топке в зимнем режиме.

Из шамотного кирпича выпиливаем прорези для решетки колосника и укладываем внутрь печи. Заднюю стенку изолируем минеральной ватой.

Продолжаем кладку стенок печи и укладываем колосниковую решетку.

Далее производим футеровку печи шамотом.

Достраиваем перевал.

Производим укладку чугунной плиты 40х70 см. (11 ряд).

Сначала плиту укладываем на кирпичи «насухую», производим карандашную разметку периметра плиты. Болгаркой выпиливаем выемку в кирпичной кладке для плиты. Глубина углубления 10-15 мм. Укладываем уплотнитель (асбестовый шнур). Сверху кладем плиту. Проверяем ее горизонтальность.

12 ряд: делаем трехканальный отопительный щиток.

13 ряд перекрывает предыдущий и так далее до 18 ряда. В 18 ряду устанавливаем вторую задвижку. 19 ряд – продолжаем строительство. 20-21 ряд: перекрываем все каналы, кроме первого. 22 ряд: начинаем строительство дымовой трубы.

Такие печи на дровах из кирпича способны быстро обогреть помещение, и пригодны для приготовления пищи. После завершения строительства актуально сделать отделку печи натуральным или искусственным камнем, керамической плиткой или произвести штукатурку поверхности.

Сушка

После завершения кладки русской печи надо будет провести процедуру сушки. Есть два способы. Можно, к примеру, распахнуть поддувальную дверку, вьюшки, задвижки (для создания сквозняка). Через 2 дня начинать топить камин при самой на низкой мощности (если камин дровяной, то использовать только сухие паллеты).

Работать печка при сушке должна по щадящему режиму: 2 раза в сутки по 40-60 минут ежедневно, пока стены не станут сухими на ощупь, а межкирпичный раствор не станет светлого цвета.

Стоит учитывать, что влага от сырого раствора будет испаряться. Нужно тщательно проветривать помещения после процедуры сушки. Если на стенках появляется конденсат, то воду надо вытирать тряпкой.

В зависимости от размеров печки сушка длится 4-7 суток. Затем можно начинать использовать печь в полную силу. Если начать включать камин на полную мощность без предварительной сушки, произойдет растрескивание стен.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Популярные статьи  Калькулятор расчета пропорций самостоятельного изготовления полистиролбетона

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

  1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
  2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
  3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

  • Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
  • Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
  • Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Русская печь в доме: плюсы и минусы

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Важно рассмотреть преимущества и недостатки конструкции

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Плюсов у нее много:

  • тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
  • грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
  • часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
  • при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
  • приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
  • есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Такое сооружение хорошо подходит для домов, где люди живут постоянно.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

К основным его недостаткам относят:

  • затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
  • долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
  • сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печкиРазмер современной русской печи стал скромнее.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Для наглядности перед строительством можно сделать макет из коробок своими руками.Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Как выполняется порядовка

Чтобы правильно сложить печь, важно соблюдать порядовку. Первый ряд укладывают прямо на гидроизоляцию, сперва формируя общий периметр, а потом наполняя внутреннее пространство

Первый ряд укладывают прямо на гидроизоляцию, сперва формируя общий периметр, а потом наполняя внутреннее пространство.

Обязательно оставляют места под поддувало, отдельно выкладывают топку, каналы дымохода.

На каждый следующий ряд кирпичный блок слегка смещают относительно стыковки кирпичей предыдущего сложенного яруса на четверть, треть или половину кирпичика. Далее выдерживают заданное расстояние, чтобы сформировался рисунок кирпичной кладки, который прочно скрепляет все детали.

Топочную камеру выкладывают двумя слоями, где внутренняя часть создаются из огнестойких изделий, а наружная из жаропрочных.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки
Укладка топки

На местах установки дверок их выступающие части обматывают проволокой и делают последнюю частью ряда, намертво закрепляя ее положение.

Внутри дымохода новички могут ставить металлическую трубу, а снаружи соорудить кладку. Главное, чтобы та часть, что выходит на улицу, была выполнена из другого типа материалов. Наружные конструкции должны быть морозостойкими, не рассыпающимися от попадания влаги, прямого воздействия солнечных лучей, летнего зноя.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки
Сборка дымохода

Варочную панель кладут непосредственно над топкой, чтобы поверхность хорошо прогревалась. А чуть дальше, например, внутри свободного места под лежанкой, можно сделать духовку. Температура в этом месте будет несколько ниже, но все равно достаточно высокой.

Пошаговая инструкция по постройке русской печи с порядком сооружения показана в следующем видео:

Порядок кладки

Первый ряд мини-печи из кирпича укладывают без раствора. После второго ряда устанавливают поддувальную дверцу, кладут следующий ряд и начинают формировать топку. Колосниковую решетку укладывают без раствора. На порядовой схеме четко видно, где и как следует установить дверцы, плиту, духовой шкаф и задвижки.

Для защиты керамического кирпича от огня проводят футеровку – отдельным рядом укладывают шамотный огнеупорный кирпич

Важно помнить, что разные виды кирпича нельзя перевязывать друг с другом – они имеют различную температуру расширения. Пренебрежение этим правилом ведет к трещинам

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

  • Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
  • Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
  • Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
  • Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.

Печь с лежанкой: верность традициям

Русская печь с лежанкой – классика печного жанра, к строительству которой обязательно приходит каждый печник. Лежанку традиционно используют не только для отдыха, но и для сушки одежды, обуви, трав и овощей. Продуманная конструкция позволяет пользоваться печью летом. В летнем режиме разогревается только варочная плита и лежанка, если есть потребность, а излишки горячих газов быстро уходят в дымоход, минуя дымооборотные каналы.

Большую печь с лежанкой можно размещать в простенке, обеспечивая тем самым эффективный обогрев двух смежных помещений и распределяя громоздкую конструкцию на две комнаты. Идеальный вариант – отвести место для основной части очага в кухне-гостиной, а лежанку вывести в спальню, библиотеку или комнату отдыха.

Основной недостаток классической русской печи – низкий КПД при больших размерах. Лежанка дополнительно повышает теплоэффективность за счет увеличения площади греющей поверхности. Современные печники разработали новые схемы, в которых лежанки стали более низкими и удобными, а КПД печного оборудования существенно вырос.

Популярные статьи  Гидроудар в системе водоснабжения и отопления: причины + профилактические меры

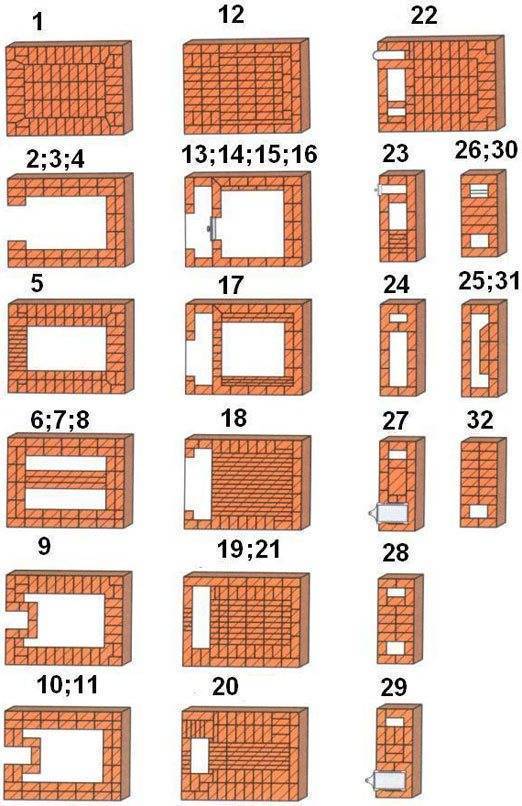

Порядовка мини-печки

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

  • 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
  • 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
  • 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
  • 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
  • 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
  • 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
  • 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
  • 12 ряд – канал закрывается варочной плитой из чугуна.
  • 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
  • 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
  • 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
  • 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
  • 20-21 ряды – выкладываются по рисунку.
  • 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
  • 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
  • 27 ряд – по рисунку
  • 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
  • 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

  1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке. Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
  2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
  3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
  4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
  5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.

Это интересно: Виниловые обои — расписываем суть

Виды уличных русских печей. Схема конструкции

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

При выборе своего проекта продумайте, какие функции должна выполнять конструкция: жарить, парить, варить, коптить. В соответствии с этим и делайте выбор уличной русской печи:

  • с мангалом;
  • с барбекю;
  • с местом для казана;
  • только с варочной плитой;
  • с коптильней;
  • с лежанкой.

Схема печи бывает как самой простой, так и максимально сложной, она может предусматривать традиционные для русской печки элементы:

  • место для просушки дров — подпечье;
  • место для хранения посуды и другой утвари — печурку;
  • место для горячих горшков, вынутых из печи — шесток;
  • камеру под шестком — перетрубье;
  • поверхность в камере для приготовления пищи, куда ставят варочную посуду — под;
  • саму камеру — горнило;
  • перекрытие дымохода для сохранения тепла — вьюшку;
  • окошко, ведущее в дымоход — душник;
  • регулятор тяги — заслонку.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Фото 1. Схема устройства обыкновенной русской дровяной печи, указаны все основные элементы конструкции.

Возможна и конструкция с лежанкой, но в уличном варианте она не очень уместна или служит для других целей.

Важно! Схема и чертежи печи должны включать все, что вы планируете соорудить

Обычная русская печка для улицы

Самая простая уличная печь состоит из каркаса, одно- или двухкомфорочной плиты, туннельной топки, которая дымовым зубом делится на пламенную и дымовую камеры. Схема такой кладки сравнительно проста и не требует особых знаний и применения технологий. Она подходит именно для уличного варианта, так как:

  • благодаря дымовому зубу нет зависимости от силы и направления ветра;
  • приготовление пищи становится возможным при любой температуре;
  • можно готовить даже на самом некачественном топливе.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Варочная поверхность может варьироваться от одного до двух кв. м и более — в зависимости от выбранной схемы. Высота горнила по типовому варианту может быть 70 см.

Мини-печь в русском стиле имеет размеры 100 см на 130 см. Но она многофункциональна и позволяет готовить любые блюда, печь хлеб и имеет ряд преимуществ:

  • малозатратна в финансовом плане;
  • удобна и проста в эксплуатации;
  • быстро строится;
  • быстро готовит блюда;
  • не требует большого количества топлива;
  • экологична.

Возвести уличную мини-печь можно за один день.

Совет. Не начинайте возведение мини-печи, если нет чертежа, проекта, разработанного дизайна. Получите квалифицированные консультации специалистов.

Уличное устройство с мангалом

Строение мангала, сделанного своими руками, включает поддон с топливом и решётку с мясом на высоте 10—15 см.

В роли открытого пламени будет выступать раскалённый воздух после протапливания печи. Приготовление продуктов ведется не на открытом огне, а внутри горнила. Топка может находиться как в стороне от вставленных решёток для приготовления мяса, так и под ними. Разные схемы печи с мангалом подразумевают различные варианты строительства. Выбирая проект, ориентируйтесь на ваши кулинарные пристрастия.

Обратите внимание! Мясо, приготовленное в уличной русской печи, имеет больше полезных свойств. В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку

Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку

В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку.

Русская печь в беседку под навесом

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

Такой проект подразумевает разработку определённого дизайна, который должен гармонично вписаться в общий интерьер участка, хорошо сочетаться с архитектурой дома.

При выборе схемы такой уличной русской печи сразу продумывается беседка, в которой и расположится новое сооружение. Проект должен соответствовать:

  • размерам выделенной под строительство площади;
  • несгораемым материалам, из которых планируется сооружение как беседки, так и печи;
  • другим характеристикам беседки, позволяющим расположить под её сводами конструкцию с топкой и пламенем.

Беседка должна быть вместительной и красивой. При желании её можно спроектировать с закрывающимися окнами или опускающимися жалюзи.

Важно! Перед строительством беседки ознакомьтесь со всеми интересными и современными проектами

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Популярные статьи  Расход шпатлевки на 1 м? стены: виды материала, цены и калькулятор

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

  • керамический кирпич – 170 штук;
  • огнеупорный кладочный раствор – 35–40 литров;
  • дверка для топки размером 23*25 см;
  • поддувальная дверца (13*14 см);
  • прочистная дверца (13*9 см);
  • колосниковая решетка (25*18 см);
  • задвижка (12*34 см);
  • стальной лист;
  • стальная проволока – около 2,5 м;
  • рубероид для гидроизоляции.

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

Видео: кладка небольшой дачной печи своими руками

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

При помощи данной конструкции очень удобно зимой прогреть руки или перчатки. Можно согреть небольшой котелок воды. Что в принципе, очень актуально в зимний период времени при поездках на рыбалку или зимних походах.

На видео вы можете увидеть реальный отзыв о том, насколько удобна такая конструкция в применении, ее недостатки и достоинства.

Данная конструкция собрана из следующих материалов:— большая жестяная банка;— малая жестяная банка или баллончик от краски;— крепление для металлического профиля под гипсокартон.

За основу данной конструкции взята обычная банка из-под собачьей консервы. В принципе, можно брать любую длинную жестяную банку, это все равно не изменит конструкции.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печкиМини русская печь своими руками: специфика и порядовки для строительства компактной печки

Так же в конструкции присутствует кольцо, которое делается из обычного крепления для металлического профиля под гипсокартон. Оно необходимо для того, чтобы использовать его вместо конфорки, ставить сверху на мини печь. Это обеспечит удобство, чтобы сверху что-то могло стоять.

Вверху банки проделываются круглые отверстия среднего размера, по всему периметру, на равном расстоянии друг от друга. Они необходимы для того, чтобы внутрь свободно мог проходить воздух.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печкиМини русская печь своими руками: специфика и порядовки для строительства компактной печки

Теперь переворачиваем банку отверстиями вниз. В дне вырезается отверстие под жестяную банку меньшего диаметра (вместо нее можно взять емкость от баллончика с краской, дольше времени будет прогорать и подходит по размерам). Меньшая банка должна быть приблизительно на 2 см меньше основной, а также меньше и по высоте на 2-4 см. вырезаем отверстие так, чтобы меньшая банка входила очень плотно и не болталась.

Меньшую банку вставляем дном вниз. Предварительно сделав отверстия в ее дне, внизу и вверху боковых стенок. Только после этого вставляем меньшую банку в большую.

Мини русская печь своими руками: специфика и порядовки для строительства компактной печкиМини русская печь своими руками: специфика и порядовки для строительства компактной печки

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

У этой конструкции есть свои недостатки: если сверху стоит котелок, его время от времени нужно снимать; за этой конструкцией нужно постоянно следить, чтобы щепки не прогорали (постоянно подбрасывать).

А плюсы этой конструкции: очень хорошая теплоотдача раздувать угли, если потух огонь, не нужно, просто забрасываются новые щепки и через некоторое время под потоком воздуха они разгораются; небольшой размер очень удобен для переноски.

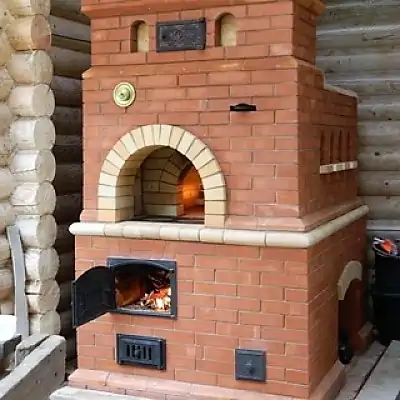

Достоинства русской печи можно перечислять долго: она и греет, и кормит, и предоставляет теплую лежанку для сна. Но в небольшом домике не всегда хватает места для размещения громоздкого сооружения. Мастера печники придумали уменьшенную копию – построенная мини русская печь своими руками по функциям не уступает полноценной конструкции.

Желающим попробовать себя в печном деле предлагаем рассмотреть один из вариантов возведения мини-печки с порядовками и описанием технологий. Если заручиться помощью опытного мастера, можно и самостоятельно построить красивый, эффективный, полезный обогревательный агрегат, который прослужит не один десяток лет.

Несколько советов по безопасной эксплуатации

  1. После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
  2. Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
  3. Закрывать вьюшку можно только после полного прогорания дров.
  4. Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Фундамент

У печки внушительные размеры, весит она много, потому нуждается в надежной опоре.

Алгоритм работ таков:

Мини русская печь своими руками: специфика и порядовки для строительства компактной печки

  1. Подготовьте котлован. Габариты рассчитывайте по печному основанию. С каждой стороны нужен запас в 15 см. Заглубляйтесь на 50-70 см.
  2. Насыпьте песок, полейте водой, утрамбуйте, чтобы толщина гидроизоляции стала 15-20 см. Насыпьте еще песка, пролейте водой и выровняйте.
  3. Выложите рубероид в 2 слоя.
  4. Установите опалубку, застелите ее пленкой.
  5. Смешайте цемент, песок и щебень 1:3:5. Используйте воду, чтобы получить полужидкую смесь.
  6. Залейте в опалубку смешанный с гравием цемент, высота 20 см. несколько раз проткните этот слой, чтобы вышел воздух, утрамбуйте.
  7. Пока раствор не застыл, установите арматуру. Высота над бетоном 5-7 см.
  8. Залейте еще слой на 10-15 см, когда схватится, уложите арматурную сетку.
  9. Заполните всю опалубку раствором, разровняйте.
  10. Настелите рубероид в 1 слой.

Если планируется маленькая печь, то допускается основание-опечье. Устанавливают его на балки перекрытия пола. Такое основание представляет собой сруб из бруса или бревна в 2 венца. Для усиления балок и устойчивости печи в центр забивают промежуточные сваи. В свободное место насыпают бут, сверху пропитанный в жидкой глине войлок. Такая основа выдерживает сооружение до 700 кг. Если вес больше, то нужен плитный фундамент.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
