Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене

Содержание

Признаки поломки мембраны

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

  • Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
  • Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.

Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене

  • Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
  • В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

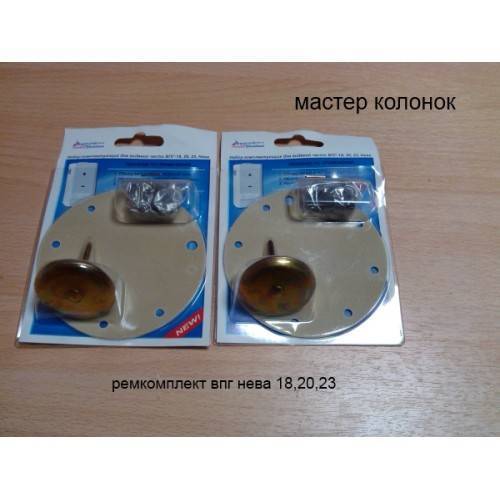

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Особенности установки дымохода в квартире и частном доме

Установку начинают с проведения всех необходимых замеров, подготовки инструмента и комплектующих, при этом монтаж дымохода в квартире и частном доме различаются.

Дымоход в частном доме

В домах, как правило, устанавливаются наддувные газовые котлы, которые работают не только как водонагреватели, но и как отопительные устройства.

Обратите внимание! СНИП регламентирует обустройство дымоходов требованиями к высоте, длине, комплектации и конфигурации устройства. Соблюдение правил установки дымохода — необходимое условие для подключения газового оборудования

От стены до дымохода расстояние не должно быть менее 5 см, если материал устойчив к горению, и не менее 25 см (при материале стен из горючих материалов, например, деревянных). При установке асбестового или стального щита расстояние между котлом и пожароопасным материалом стен может быть уменьшено до 10 см .

Общая длина всех горизонтальных участков дымохода не должна превышать 3 м. Дымоход вертикальный допускается монтировать с выступом в 1 м и уклоном в 30°, когда требуется обогнуть строительные конструкции.

Разрешается не более трёх поворотов трубы. При прокладке дымохода сквозь несгораемую стену, в ней делают проём определённой утверждённым проектом величины, а после того как труба уложена, зазор заполняют негорючим материалом.

В деревянной стене выпиливают сквозное отверстие, размеры которого превышают диаметр дымохода на 38 см. С одной стороны его зашивают оцинкованным железом, затем укладывают утеплитель на основе базальтовой породы и также зашивают листом.

Обратите внимание! Если перекрытия в доме деревянные, то дымоход размещают на расстоянии 50 см от потолка. Технология обустройства дымохода:

Технология обустройства дымохода:

  • Сварить трубу необходимой длины и конфигурации.
  • В стене вырезать отверстие диаметра, превышающего диаметр трубы. В этот зазор установить гильзу, которая защитит стену от нагревания.
  • Пространство между трубой и гильзой заполнить асбестом или керамзитом.
  • Трубу закрепить опорным кольцом в месте пересечения перекрытий.

В квартире

При монтаже дымохода для квартир в многоквартирных домах часто сталкиваются с тем, что дымоходных шахт в них нет. Подключение газоотводов к вентканалам запрещено. Единственный способ решить проблему — установка более современной турбинной колонки с коаксиальным дымоходом.

При наличии дымоходного канала задача облегчается: трубу из гофры нужной длины закрепляют на выходное отверстие газового нагревательного прибора с помощью хомута. Второй конец трубы закрепляют в дымовом канале.

Для обустройства дымохода из других материалов важно заранее подготовить все детали и соединить их между собой, скрепив хомутами, и обработать герметиком

Общие советы по ремонту

Приступая к ремонту газовой колонки, следует помнить, что это прибор повышенной опасности и требует безоговорочного соблюдения правил безопасности. Также при ремонте нагревателей следует придерживаться следующих рекомендаций.

  • При любом ремонте отключать подачу газа и воды в сам прибор.
  • Использовать качественные комплектующие и детали, приобретённые в специализированных магазинах.
  • После демонтажа нагревателя или его узлов тщательно проверять на герметичность соединений при обратной установке.
  • Не следует производить ремонт колонки, если нет представления, как она устроена и что является причиной поломки.

Также следует помнить, что в случае неудачной починки колонка может выйти из строя и быть не ремонтной, так что следует щепетильно подходить к этому процессу.

Нормы и требования, которые регулируют монтаж газовых колонок в квартирах

Решившись на замену, первым делом следует ознакомиться с правилами монтажа газовых колонок в квартирах и домах. Вопросы по монтажу и подключению данных агрегатов освещаются в СНиП. Документ называется «Газораспределительные системы», а его номер – 42-01-2002. Если распределительные системы или внутренняя разводка изготавливалась на базе полимерных труб, то в дополнение к данному документу есть еще один – СП 42-101-2003. Это «общие положения по проектированию и строительства газораспределительных систем из металлических и полиэтиленовых труб».

Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене
Основное требование замены газовых колонок в квартире, которое описано в СНиПах, говорит о том, что любые работы, касающиеся организации газоснабжения могут выполняться только специально обученными людьми из газовых хозяйств или частными организациями. Последние должны иметь лицензию на данные работы. По закону любые самостоятельные изменения могут привести к взрывам. Также самостоятельные работы караются серьезными штрафами.

Популярные статьи  Как выбрать кварцевый обогреватель для дома и дачи: плюсы и минусы моделей, обзор производителей

Если установка газовой колонки будет осуществляться впервые, тогда ее следует расположить на кухне. Однако, когда выполняется замена данного агрегата в санузле (а такая установка ранее допускалась по нормам), то переносить устройство на кухню нет никакой необходимости.

Помещение, в котором будет выполняться установка, обязательно должно оснащаться вертикальным дымоходом. В каждой квартире есть каналы вытяжной вентиляции.

Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене
Если осуществляется замена газовой колонки в квартире, где дымоход не предусмотрен по проекту, допускается монтаж специальных турбированных агрегатов. Они удаляют все продукты горения топлива в принудительном порядке. Это оборудование можно подсоединять к горизонтальным дымоходам с выводом на улицу посредством отверстия в стене.

Существует требование и по площади. Так, минимальная площадь должна быть не меньше семи квадратных метров, минимально допустимая высота потолков — два метра. В помещении должен быть хороший приток воздуха. Это может быть форточка, система приточной вентиляции, приточные клапаны.

Давление в системе водоснабжения должно быть не меньше, чем 0,1 атмосфер. Колонку следует крепить на стену, которая отделана негорючими материалами. Она не может находиться ближе десяти сантиметров к плите или над ней. Это строго запрещено.

Что нужно учесть при выборе водонагревателя?

Бытовая газовая колонка – это не котел для отопления и выбирать ее по мощности рядовому пользователю затруднительно. Гораздо понятнее, когда речь идет о количестве нагреваемой воды. Эта величина указана в техническом паспорте изделия любого производителя и выражается в литрах за минуту при нагреве на 25 °С.

Для наглядности приведем таблицу с данными по водонагревателям российского бренда Нева, показывающими зависимость производительности от тепловой мощности агрегата:

При выборе аппарата для нагрева воды вам необходимо в первую очередь определиться с его производительностью. Дальше мы предлагаем следовать простым рекомендациям:

  1. Если ваш бюджет ограничен, а в районе проживания часто отключают электричество, то простая энергонезависимая модель атмосферного типа – как раз то что нужно. Система розжига – от пьезоэлемента или на батарейках, они служат довольно долго (2—3 месяца при интенсивной работе).
  2. В большинстве квартир нельзя ставить атмосферные колонки из-за отсутствия дымоходных каналов, а отвод продуктов горения в вентиляционные шахты запрещен. Никаких проблем, покупайте турбированный водонагреватель с коаксиальным дымоходом, выходящим на улицу прямо сквозь стену. Только определите место выхода трубы и согласуйте его с соседями. Подробнее о подключении дымоходов к газовым колонкам рассказано в этой статье.
  3. В наших условиях, когда водопроводные сети изношены, лучше не ставить аппараты с розжигом от гидрогенератора. Последний может быстро выйти из строя из-за плохого качества воды и гидроударов в трубопроводах. Чтобы защитить генератор, придется водяной редуктор, а это дополнительные расходы.
  4. Старайтесь подбирать современные модификации аппаратов, где запальник не горит круглосуточно. Он медленно, но верно расходует газ, разрушает переднюю стенку теплообменника и коптит на лицевую панель.

Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене
Так выглядит закопченная фитилем передняя панель (слева) и старый теплообменник от колонки (справа) Выбор подходящего производителя остается за вами, но все же есть бренды, чья продукция проверена временем и неплохо зарекомендовала себя в работе:

  • Junkers (Юнкерс), он же Bosch;
  • Beretta (Беретта);
  • Electrolux (Электролюкс);
  • Нева;
  • Вектор.

Рекомендации по обслуживанию и ремонту

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

Демонтаж и настройка редуктора

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

  • с теплообменника сливается вода;
  • с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
  • если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Чистка водяного узла

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев

Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:

  1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
  2. Шток желательно смазать солидолом или касторовым маслом.
  3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.

Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене

Ремонт силиконовой мембраны: советы

Газовые колонки в нашей стране представлены большим количеством производителей. При этом сами колонки по внутреннему функциональному наполнению друг от друга почти не отличаются. Во многих колонках недостатком является частая я поломка мембраны.

Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене
Если силиконовая мембрана сильно повреждена, ее лучше заменить

Многие пользователи утверждают, что после замены резиновой мембраны на силиконовую, проблемы с нагревом воды и ее протечкой прекращаются. Но гарантировать долгий срок службы такой мембраны тоже нельзя. Поэтому многие пользователи задают вопросы о том, можно ли починить мембрану, изготовленную из силикона.

Популярные статьи  Замена газового крана: правила безопасности, инструкция и разбор популярных ошибок

Ремонт силиконовой мембраны:

  • Попытаться заклеить при помощи герметика.
  • Использовать Пентоэласт.
  • Выбрать силиконовый герметик, который имеет большой коэффициент растяжения.
  • Попробовать приклеить латку.
  • Применить скотч.

Многие сходятся во мнении, что силиконовую мембрану нужно попросту заменять. Такой подход может быть оправдан, так как постоянные починки приведут к затратам времени, сил и нервов. Заменить деталь не так уж сложно, если знать, как обращаться с колонкой в общем. Самыми распространенными моделями колонок, для которых пользователи ищут новые мембраны: «Вектор», «Беретта», «Оазис».

Устройство колонки

Общие сведения

Газовая колонка для воды представляет собой проточный нагреватель. В отличие от бойлера, где нагревается емкость с водой, в колонках вода успевает нагреться в процессе протекания по трубам. Соответственно, никакой накопительной емкости они не имеют.

Проточные газовые водонагреватели были придуманы еще в начале прошлого века. За время своего существования они, конечно же, значительно усовершенствовались. Однако в целом конструкция и принцип работы газовой колонки не изменились.

Схема устройства колонки с открытой камерой сгорания

Основные элементы

Все существующие проточные газовые водонагреватели состоят из следующих основных элементов:

  • Запальник и система розжига. Обеспечивает розжиг горелки;
  • Камера сгорания и горелка. Важный элемент, который обеспечивает колонку тепловой энергией;
  • Водяной блок. Отвечает за подачу газа при включении воды, и перекрывает ее, когда кран с горячей водой закрывается;
  • Теплообменник. Передает тепло от камеры сгорания змеевику, в котором осуществляется нагрев воды;

На фото — теплообменник со змеевиком

  • Змеевик. Представляет собой спиралевидную трубу, расположенную вокруг теплообменника;
  • Патрубки воды и газа. Обеспечивают подключение колонки к газопроводу и трубопроводу;
  • Патрубок подключения дымохода. Обеспечивает соединение колонки с дымоходом, через которых осуществляется вывод продуктов сгорания наружу;
  • Блок управления. Позволяет изменять температуру нагрева и пр.

Современные колонки оснащают некоторыми элементами безопасности, такими как:

  • Датчик тяги дымохода — блокирует работу колонки в случае отсутствия тяги;
  • Газовый клапан – перекрывает газ в случае падения давления газа в магистрали;
  • Датчик наличия пламени – перекрывает газ, если колонка по каким-либо причинам не загорается в течение нескольких секунд.

Схема устройства современной колонки с закрытой камерой сгорания

Надо сказать, что все колонки различаются камерой сгорания. В зависимости от ее типа они делятся на два вида:

  1. С открытой камерой сгорания. Название говорит само за себя;
  2. С закрытой камерой сгорания. В этом случае воздух подается на горелку при помощи вентилятора. Как правило, такие приборы оснащают электронным блоком, который контролирует работу нагревателя.

Колонки, оснащенные электронными блоками управления, чаще всего работают на батарейках, что обеспечивает их автономность. Правда, существуют и модели, которые работают от сети.

В процессе горения газа нагревается теплообменник, который передает тепло змеевику

Ремонт на дому газовых колонок популярных производителей

Даже у популярных моделей газовых колонок наиболее надёжных производителей есть определённые типичные поломки.

Особенности ремонта газовых колонок Bosch

Основным недостатком, характерным для газовых котлов и колонок Bosch, является высокая чувствительность к качеству газового топлива. При длительной эксплуатации на газовой горелке оседает большое количество сажи, что может привести к периодическому отключению. После чего газовая колонка не включается при включении воды. Ещё одной проблемой является смещение запальника и периодический выход из строя датчика термопары

Нюансы ремонта своими руками газовых колонок Юнкерс

В некоторых моделях газовых колонок Junkers слишком чувствительное термореле. Это выражается в том, что после розжига газовой горелки запальник может погаснуть. Как зажечь газовую колонку в таком случае повторно? Для оперативного исправления ситуации можно просто проветрить помещение. Общая температура снизится и датчик вновь начнёт включаться. Но при постоянном повторении рекомендуется просто произвести замену.

Ремонт своими руками газовой колонки Оазис

Мембрана для газовой колонки: назначение, принцип работы + инструкции по заменеГазовая колонка Оазис: схема из инструкции по ремонту

Несмотря то, что производитель газовых колонок Oasis из Германии, они также имеют ряд характерных недостатков. Как правило, это связано с электричеством. Наиболее типичной является выход из строя микропереключателя, а также неисправности электромагнитного клапана в газовом узле. Если первую колонку можно исправить самостоятельно простой заменой, то вторая требует вмешательства специалиста.

Мембрана для газовой колонки: назначение, принцип работы + инструкции по заменеЗамену микропереключателя можно осуществить без использования инструментов

Особенности ремонта газовой колонки Вектор

Мембрана для газовой колонки: назначение, принцип работы + инструкции по заменеШток с сальником

По данным из интернет-форумов, типичной проблемой газовых колонок Вектор является залипание штока, который активизирует клапан водяного узла. Также часто в системе питания окисляются контакты, в итоге газовая колонка Вектор не зажигается даже после замены батарей. Выходом из ситуации является тщательная зачистка контактов и периодическая замена сальника штока.

Мембрана для газовой колонки: назначение, принцип работы + инструкции по заменеСмесительный узел и место подтекания расположены вплотную к переключателю, который также может выйти из строя в результате окисления контактов

Устройство водогазовой группы

Чтобы приступить к разборке подберите подходящий для работы набор инструментов:

  • гаечный ключ на 19 и 24 мм;
  • разводной ключ;
  • несколько отвёрток различного типа;
  • резиновый шланг с металлическим зажимом;
  • специальное средство против накипи;
  • таз или ведро.

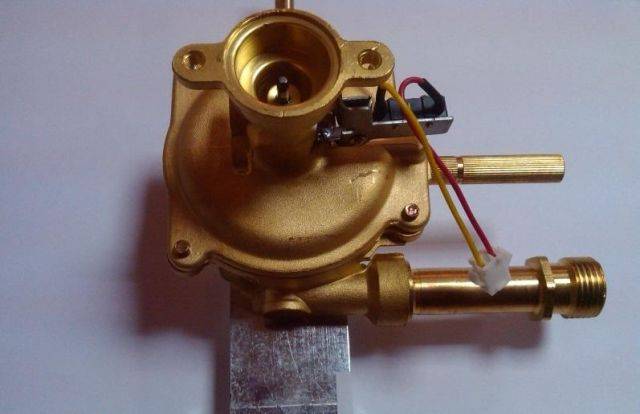

Водогазовая группа в сборе

Отсоедините от водогазовой группы трубки подачи воды и газа, предварительно перекрыв газ и воду на входе в квартиру. Откройте кран в душевой, чтобы слить остатки воды из системы.

После слива воды отсоедините трубы на выходе.

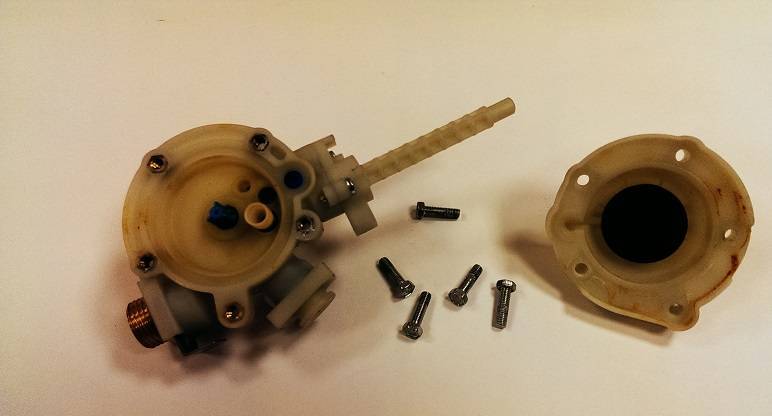

Разборка водогазовой группы

Чтобы проверить состояние мембраны придерживайтесь следующей пошаговой инструкции:

  • Открутите два болта или винта крепления планки с электродами розжига и электродом ионизации от горелки.
  • Открутите болты (4, 6 или 8 штук в зависимости от модели), крепящие водогазовый блок к корпусу.
  • Последовательно отсоедините:
  • трубку теплообменника;
  • заземляющий провод;
  • разъём микровыключателя;
  • разъём газового клапана;
  • провода, идущие к батареям.
  • Вытащите водогазовый блок вместе с горелкой.
  • Открутите 4 или 6 болтов, соединяющие две тарелки, посредине которых находится мембрана. В народе эту деталь называют лягушкой.
Популярные статьи  Как выбрать коронку для сверления подрозетников: ТОП-16 лучших алмазных коронок

Мембрана или диафрагма

Осмотрите и проверьте эластичность мембраны. В недорогих водонагревателях, особенно китайского производства, мембраны резиновые, которые не отличаются долгим сроком службы. Поэтому меняйте их на силиконовые не задумываясь.

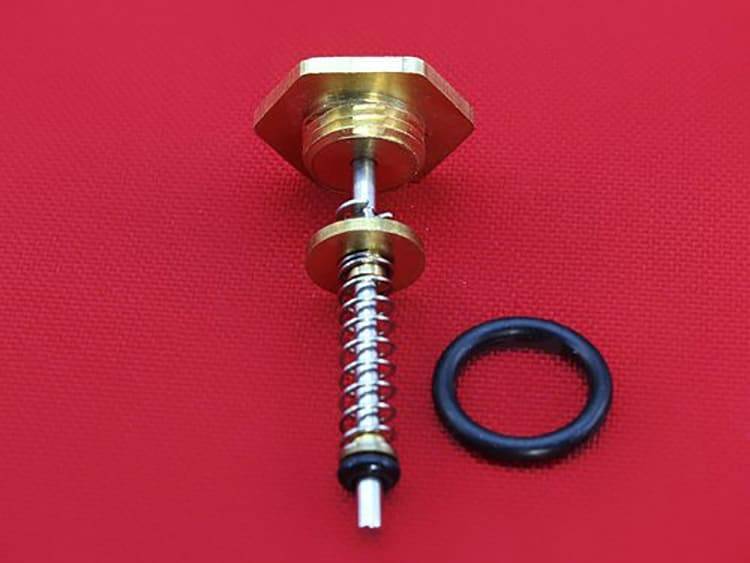

Добравшись до мембраны, перед вами откроется шток газового клапана газового узла. Поскольку шток постоянно двигается, открывая и закрывая газ, отверстие уплотнено сальниковым узлом. От трения сальник изнашивается, а от него зависит безопасная работа водонагревателя. При его заедании из-за кальциевых отложений шток может остаться в верхнем положении и открыть газ, даже если вода будет выключена.

Диафрагма, установленная в водяном узле

Советы: Когда шток заело и колонка не выключается для начала откройте кран в ванной, чтобы горячая вода могла свободно уходить. После этого перекройте газ на входе в квартиру, и дождитесь, когда пламя погаснет. Дальше существует два варианта событий:

  • Вызываете мастера для ремонта на дом.
  • Разбираете водогазовую группу, добираясь до штока газового клапана.

Сборка производится в обратном порядке.

Определение неисправности мембраны

Работа газовой колонки может ухудшаться постепенно или прекратиться моментально. Не всегда неисправность кроется в износе резинового сердца водяного блока. Иногда причина бывает посторонней. Поэтому, прежде чем приступить с отвёрткой или ключом к внутренностям агрегата, рациональнее его диагностировать.

Диагностика причины автоматического отключения колонки

Выход колонки из строя может происходить по различным причинам. Поэтому при обнаружении неисправности колонки не стоит сразу же браться за демонтаж и разборку водяного узла.

Автоматическое отключение колонки происходит в следующих случаях:

  • в дымоходе отсутствует тяга;
  • перегревается теплообменник;
  • не зажигается пламя над газовой горелкой;
  • не срабатывает должным образом мембрана.

Другие причины, по которым происходит затухание колонки, мы привели в следующем материале.

В современных бытовых теплообменных аппаратах, оснащённых цифровыми дисплеями, главной платой управления на экран выводится выраженный цифрами код ошибки. Он подскажет мастеру, что следует проверить в первую очередь.

В старых аппаратах этого нет. Рядовому пользователю код ошибки мало что скажет. Поэтому руководствоваться в поиске причины поломки следует испытанными практикой способом – методом проверки и исключения.

Проверка правильности подключения коммуникаций

Так, для начала следует убедиться, что в сети водоснабжения дома есть вода, газ на входе не перекрыт, вентили, подающие на колонку воду и газ, открыты в рабочем режиме, а батарейки не сели.

Проблема неработоспособности газовой колонки вполне могут быть банальные батарейки – если они сели или контакты окислились, то газовая колонка не будет включаться

То есть нужно выяснить, не отключилась ли колонка по независящим от её работоспособности причинам.

  1. Проверьте напор воды в водопроводе, а в дымоходе – наличие естественной тяги. Для включения мембраны в работу поток воды должен быть не менее 2-3 л в минуту. О причинах слабого напора мы говорили здесь.
  2. Зачистите контакты отсека питания, замените батарейки.
  3. Импортные агрегаты бывают чувствительны к тому, как в розетках расположена фаза. Переверните положение вилки в розетке.
  4. Проверьте предохранители.
  5. Если на трубе подвода холодной воды установлен грязевик, проверьте, не засорён ли фильтр. Также следует проверить сеточку, установленную на кране смесителя. При загрязнении очистите.
  6. Проверьте наличие искры на запальных электродах при включенном смесителе горячего водоснабжения. В агрегатах с закрытой камерой щёлканье разрядов прослушивается извне. Присутствие искры означает, что мембрана срабатывает.

Убедившись, что причины отказа ГК кроются внутри системы, переходите к дальнейшей диагностике.

Как внешне проявляется неисправность мембраны?

В некоторых моделях ГК шток, включающий колонку, выведен над корпусом, поэтому за движением штока можно наблюдать. Если шток не движется или не выдвигается полностью, значит следует проверить на целостность мембрану и тарелку. В некоторых моделях движение штока можно видеть при снятии кожуха.

Если после очистки сетки фильтра газовая горелка не срабатывает, а зажигается только при полном открытии крана ГВ или одновременном открытии нескольких таких кранов, подключенных к ГК, значит, потребуется произвести замену старой диафрагмы газовой колонки на новую.

Установив на вводном патрубке сетчатый фильтр, вы защитите эластичную прокладку от ускоренного разрушения. Силиконовые мембраны, выдерживающие в разы большие напряжения растяжения и изгиба, чем детали из резины, особенно чувствительны к механическому истиранию

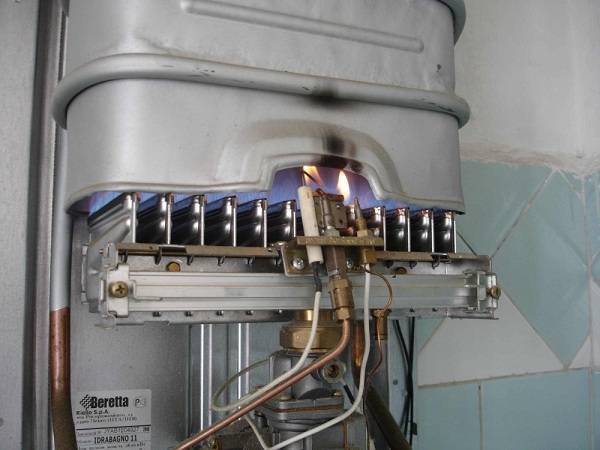

При нормальной работе мембраны языки пламени возвышаются на 3-5 см и находятся точно над краями горелки. В противном случае, особенно, если не помогла очистка жиклёра (если розжиг осуществляется от фитиля), виновницей может быть прохудившаяся диафрагма. Она же – наиболее вероятная причина, если при розжиге колонки от батареек не слышно характерных щелчков.

Красное высокое пламя может быть сигналом того, что газ неподходящий. Если голубое пламя, горящее вяло, даёт поначалу горячую, затем быстро охлаждающуюся воду, ­– перед нами ещё один симптом «мембранного недуга».

Редуктор нужно разбирать и в том случае, если из водного блока подтекает вода. Эта неисправность может быть вызвана накипью, износом прокладки на винтовой втулке штока, выходом из строя самой мембраны или пластиковых деталей комбинированной мембраны.
