Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

2 Производители

Изготовление мобильного теплого пола происходит в странах Европы, в России, Украине и Китае. Большой популярностью пользуются отечественные производители.

2.1 «Теплолюкс Экспресс»

Лидером российского производства по изготовлению мобильных теплых полов является марка «Теплолюкс». Теплые полы данного производителя прекрасно себя зарекомендовали на различных напольных поверхностях. Отличительной чертой моделей является лицевое покрытие, изготовленное из войлока.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Благодаря удлиненному сетевому шнуру (2,5 м) не требуется дополнительных кабельных соединений (переноски, удлинители). Мощность моделей колеблется от 300 до 560 ВТ. Покрытие удобно в использовании и транспортировке, при необходимости с легкостью складывается в сумку.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Фирма Express выпускает модели полов, предназначенные для укладки под ламинат, линолеум и плитку. Укладывается прямо под ковер, лучше использовать ковры с коротким ворсом. Удобно располагается в детских комнатах, в которых обогрев необходим в центральной части напольного покрытия.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

2.2 «Трио»

Украинские производители изготавливают тепловые полы, размеры которых 1,8×0,6 м. Такая модель обогрева подойдет для тех, кому нужен точечный нагрев поверхности. Можно устанавливать в ванных комнатах. Имеет преимущество перед другими производителями в достаточно низкой цене продукции и меньшей затрате электроэнергии.

2.3 «Доброе тепло»

Фирма выпускает коврики размерами 80×50 см. Главным плюсом этого бренда является то, что предоставляется огромный ассортимент продукции с различными рисунками и разновидностями цветовой палитры.

2.4 «Теплый дом»

Компания «Теплый дом» получила положительные отзывы, благодаря изготовлению марки Viks. Модель представляет собой коврик-ковролин с двусторонним цветным покрытием, которое дает возможность установки в помещениях с повышенной влагой. Установка занимает несколько секунд. Ведь, чтобы установить, необходимо просто уложить на поверхность и подключить к общей сети.

2.5 «Синплен»

Другая не менее популярная модель переносных полов, толщина которой составляет каких-то 0,6 миллиметра. Производитель выпускает электрические ковры стандартных габаритов, но при желании клиент может заказать их по индивидуальным параметрам. Отлично сочетается с любыми покрытиям, в частности, это:

  • ламинат;
  • ковролин.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

По словам изготовителя, для нормального обогрева помещения нужно покрыть всего лишь 1/3 поверхности пола, что позволяет значительно сэкономить. Другим преимуществом является то, что в случае выхода из строя какого-либо одного элемента вся система продолжит нормальное функционирование. Нужную температуру поддерживает специальный терморегулятор, хотя можно обогреть и отдельные места в комнате (к примеру, на лоджии, спальное место и проч.).

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Технические характеристики

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Прежде чем купить ИКпленочный пол,важно знать его основные технические характеристики. Они помогут правильно подобрать теплое покрытие и сделать расчет для определённого помещения

  • Длина и ширина рулона.ИК-пленка выпускается в рулонах. Ширина рулона бывает разной: 30 см, 50 см, 60 см, 80 см, 100 см. Длина доходит до 100 м. Вес составляет около 50 кг.
  • Суточное потребление электроэнергии.В среднем ИК-пол потребляет 20-70 Вт/м2в сутки.
  • Температура поверхности.Максимальный прогрев может достигать 55°С.
  • Напряжение сети.Для ИК-пола требуются стандартные 220 В.
  • Температура плавления пленки.Составляет свыше 210°С.
  • Скорость подогрева.Пленка прогревается достаточно быстро – около 2 минут.

Судя по характеристикам, пол с пленочным ИК-подогревом отличается от других подобных устройств в лучшую сторону. Он более экономный, безопасный, занимает минимум места под неполным покрытием. Пленка настолько тонкая, что практически не ощутима даже под линолеумом.

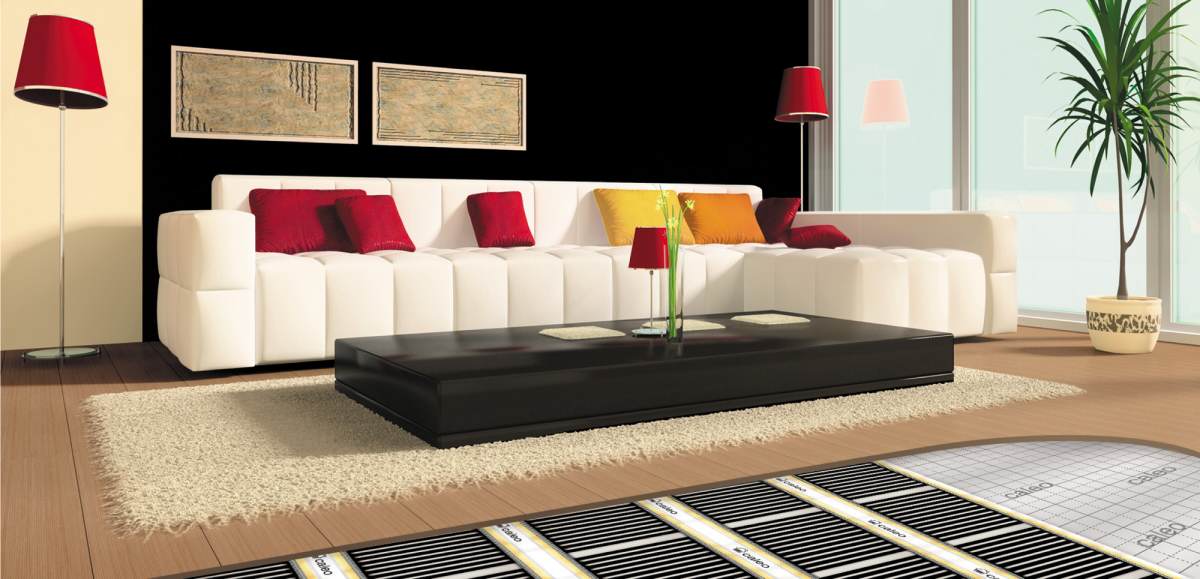

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

  • ковролин (по причине плохой теплопроводности);
  • кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

Популярные статьи  Почему трубы измеряются в дюймах: что не так с сантиметрами?

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

  • ширина рулона – 500-1000 мм;
  • длина – 50 000 мм;
  • толщина нагревательной пленки – 0,23-0,47 мм;
  • мощность на 1 м.кв. пленки – 25-35 Вт/м;
  • максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

  • CalorIQue LLC – торговая марка CalorIQue (США);
  • Devi (Деви) – торговая марка Devi (Дания);
  • Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
  • K-Technologies – торговая марка Caleo (Россия);
  • RexVa – торговая марка XICA (Южная Корея);
  • Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Принципы работы

Функционирование ИК теплых полов, как это понятно из названия, основано в первую очередь на использовании инфракрасного излучения. Структура системы довольно проста: она состоит из электродов и специального покрытия, в которое встроены полосы, проводящие электрический ток. Прохождение тока через покрытие сопровождается излучением инфракрасных волн, что приводит к обогреву не только самого пола, но и всего помещения в целом.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Еще одним механизмом обогрева, посредством которого инфракрасные покрытия выполняют свою функцию, является теплопередача. Прохождение электрического тока через элементы теплого пола приводит к его нагреванию, после чего тепло передается напольному покрытию и воздуху в помещении.

Наконец, важную роль в осуществлении отопительной функции играет и процесс конвекции. Холодные слои воздуха возле пола нагреваются и поднимаются вверх, замещаясь новыми порциями холодных воздушных масс. Таким образом, непрерывно происходит постепенное прогревание всего воздуха в комнате.

Плюсы и минусы карбонового пола

Инфракрасный теплый пол имеет свои положительные отрицательные стороны. Прежде чем принять решение о целесообразности его покупки и монтажа, следует подробнее разобрать все особенности этой системы.

Что плохого в карбоновом обогреве?

Использование карбоновых стержней или пленок при обустройстве системы теплых полов в доме или квартире имеет такие недостатки:

  • дороговизна;
  • подделки;
  • сложный ремонт;
  • потребность в дополнительном утеплении.

Оригинальные системы, предлагаемые добросовестными производителями, стоят совсем недешево. Особенно, когда речь идет о стрежневых карбоновых матах. Крупную сумму способен выложить не каждый покупатель, желающий у себя в доме обустроить инфракрасный теплый пол.

Из первого недостатка плавно вытекает второй – появление на рынке большого количества подделок. Они отличаются низкой ценой и сомнительным качеством.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиПриобретение некачественных поддельных, но дешевых систем оборачивается головной болью для покупателя – стержни быстро сгорают, уменьшая общую площадь нагрева

Сложность ремонта заключается в необходимости снимать все декоративное покрытие, чтобы добраться до системы теплого пола. Иной возможности заменить сломанный участок не существует. Если же сверху уложена плитка, то это еще больше усложняет ремонт.

Потребность в дополнительном утеплении дома или квартиры будет в том случае, когда инфракрасное отопление является основным. Если работы по энергосбережению не были проведены, то теплый пол будет тратить много энергии на поддержание нужной температуры в помещении и может не справиться с этим заданием.

Утепление дома, коттеджа или квартиры позволяет существенно снизить расходы не только при инфракрасном, но и при других видах отопления. В таком помещении проще поддерживать комфортную температуру с помощью теплых полов, затрачивая минимум энергии на их работу.

Достоинства инфракрасного теплого пола

Теплый пол, устроенный из карбоновой пленки или стержней, обладает целым рядом преимуществ. Это:

  • быстро;
  • легко;
  • доступно;
  • экономно;
  • красиво;
  • безопасно;
  • без ремонта.

Первый пункт подразумевает скорость монтажа карбонового теплого пола. Если площадь под укладку небольшая, то со всеми работами можно справиться за 1 день. Если же приглашать мастеров, то все займет еще меньше времени.

Обустроить систему инфракрасного теплого пола легко – достаточно простого набора инструментов, а также материалов, идущих в комплекте с карбоновой пленкой или стержнями.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиВовсе не обязательно привлекать специалиста – монтаж будет под силу каждому старательному хозяину

Цена пленочного материала доступная. Если сравнивать стоимость всех деталей и комплектующих, необходимых при обустройстве водяного или парового отопления, то инфракрасное здесь существенно выигрывает – не понадобится покупать трубы, радиаторы, котел и другое дорогостоящее оборудование.

Пользоваться карбоновым теплым полом выгодно как в качестве дополнительного, так и основного источника тепла. Если система установлена правильно и дом/квартира/коттедж утеплен, то потребление электроэнергии будет минимальное. Расходы будут напрямую зависеть от площади, покрытой инфракрасной пленкой или матами.

Красота этого типа обогрева помещения заключается в том, что после укладки теплый пол не заметен в комнате. Он не занимает полезное пространство, как, например, радиаторы отопления. Толщина всей системы с учетом теплоизолирующего слоя менее 2 см.

Инфракрасный теплый пол совершенно безопасен. Он не боится воды и может быть уложен в ванной и на кухне. Если какая-то секция перестает работать, то со всей системой ничего не произойдет – она продолжит нагреваться в обычном режиме.

Карбоновые пленочные полы сооружают на кухнях, жилых комнатах, в спальнях, гостиных, детских. Их укладывают под линолиум и под ламинат, используют в устройстве теплых полов под напольную плитку.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиЕсли один стержень или полоска карбоновой пленки перестала работать, то можно обойтись без ремонта – вся система будет и дальше функционировать

Популярные статьи  Что такое ситуационный план земельного участка для газификации и как его оформить

Все нагревающие элементы расположены параллельно, что исключает возможность поломки сразу всей системы. Это удобно, ведь потеря одной рабочей полоски принципиально не скажется на работе всей системы.

Что такое ИК теплый пол?

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиЕсли систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиВ помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Действительной пользе и мнимому вреду инфракрасного излучения посвящена статья, которую мы советуем почитать посетителям сайта.

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиБольшая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

  1. мокрым способом;
  2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиПри сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

  • пленочные;
  • стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиПо обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

  • сплошные;
  • полосатые;
  • в виде пчелиных сот;
  • с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиСлучайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиПерфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладкиТеплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.

Разновидности карбонового пола

В настоящее время выпускается два вида карбонового пола: пленочный и стержневой. Различие между ними заключается не только в структуре, но и в технологии укладки. А также у них разные технические характеристики.

Пленочный

Термопленка или сплошной теплый пол — это своеобразное полотно из скрепленных между собой полос с нагревательными элементами. В качестве них выступает чистый карбон или смесь карбона с графитом. Состав наносится на основу из термостойкого полипропилена по технологии напыления, после этого с двух сторон закрывают двух- или трехслойной защитной пленки.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Пленочный карбоновый теплый пол

Полимерная оболочка выдерживает температуру нагрева до 120°С, при этом ее технические характеристики остаются неизменными. Материал очень прочный и устойчивый к различным негативным воздействиям. Полосы спаиваются посредством медных шин.

Пленочные полы укладываются на сухую ровную поверхность непосредственно под покрытие, на которое будут ступать ваши ноги, т.е. мокрых процессов здесь нет. Это значительно ускоряет процесс установки и дает возможность легко производить демонтаж системы в случае необходимости. Осуществляя напольное покрытие для такого вида пола необходимо учитывать ряд ограничений, который предъявляются к ним:

  • линолеум на войлочной основе, ковролин, ковровая плитка — это материалы с низкой теплопроводностью значительно уменьшают эффективность обогрева;
  • керамогранит, плитка, наливной пол — монтаж данных видов покрытия подразумевает «мокрые» процессы;
  • натуральный паркет, массивная доска — эти материалы могут применяться при условии, что рабочий температурный режим системы не превышает показатель в 28°С.

При желании пленочный пол можно разрезать на части для того, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций перестанет функционировать, то на общем состоянии работы системы это никак не скажется и теплый пол продолжит функционировать в прежнем режиме.

Популярные статьи  Газовый котел на сжиженном газе: принцип работы, виды, как правильно выбрать + рейтинг производителей

Основные технические характеристики пленочного карбонового пола:

  • толщина пленки — 0,23-0,47 мм;
  • мощность — 130 Вт/м²;
  • расход энергии на 1 м² — 25-35 Вт/час;
  • максимальный температурный режим нагрева — 33°С;
  • длина и ширина рулона 50 м и 50-100 см соответственно.

Стержневой пол

Стержневой пол имеет более сложную конструкцию, он представляет собой систему, состоящую из гибких стержней. Схема подключения здесь — параллельная. Сами стержни выполнены из термостойкого полимера и заполнены карбоновой смесью, а сами элементы скрепляются посредством многожильного медного провода в защитной оболочке.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Стержневой карбоновый теплый пол

Также в конструкцию описываемой системы входит терморегулятор и специальный температурный датчик. Схема параллельного подключения обеспечивает стабильную работу системы даже в том случае, если несколько нагревательных элементов перегорят.

Важная особенность системы заключается в том, что ей свойственна саморегуляция. Если на конкретном участке температура возрастет, то мощность нагревательных элементов снизится, соответственно риск перегрева системы сведен к нулю.

В тех участках, где поверхность быстро остывает, стержни нагреваются сильнее, что приводит к повышению мощности. Благодаря таким свойствам вы можете произвести укладку стержневого пола абсолютно в любом помещении без каких-либо ограничений и размещать сверху предметы, которые отличаются большой площадью соприкосновения — шкафы, кровати, тумбы.

Процесс монтажа стержневой системы осуществляется в стяжку. В качестве теплоизоляционной подложки следует применять материалы с металлизированным покрытием, которое не боится негативного воздействия элементов, входящих в состав стяжки. Покрытия с фольгой в слое раствора очень быстро разрушаются, именно поэтому для карбоновых полов они не пригодны.

Основные технические характеристики стержневого теплого пола:

  • мощность — 125-170 Вт/м;
  • расход энергии на 1 м² — 20-50 Вт/ч;
  • ширина самой конструкции — 83 см;
  • дистанция между нагревательными элементами — 10 см;
  • толщина — 5 мм;
  • максимальный температурный режим нагрева — 60°С.

Виды карбоновых систем

Карбоновая система теплого пола выпускают двух типов – пленочное и стержневое покрытие. Оборудование имеет различную конструкцию и технические характеристики.

Пленочные полы

Устройство представляет собой сплошное термостойкое пленочное покрытие, между слоями которого расположены карбоновые полосы. Нагревательные элементы между собой спаяны с помощью медных шин.

Пленка, изготовленная из качественного прочного полипропилена, выдерживает высокий температурный режим – до 120 градусов по Цельсию. При этом материал совершенно не деформируется и не теряет первоначальных характеристик.

Один рулон пленочного теплого пола имеет длину 50 метров, а ширина его колеблется в пределах от 50 до 100 сантиметров. Толщина полипропиленового слоя может быт в пределах 0,23- 0,47 миллиметров.

Монтаж пленочной системы обогрева производится сразу под финишное покрытие при условии наличия правильно оформленной ровной основы пола. Благодаря этому значительно облегчается весь процесс укладки и демонтажа оборудования.

В зависимости от категории карбонового пленочного материала потребляемая мощность таких теплых полов может иметь показатели от 130 до 400 ватт на метр квадратный. При этом соответствующая максимальная температура нагрева поверхности составляет от 40 до 80 градусов. Расход энергии в процессе работы системы не превышает 25,-35 ватт в час.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки
Укладка нагревательной карбоновой пленки

Стержневой пол

Такой вид карбонового теплого покрытия имеет другую конструкцию. Состоит система из заполненных смесью из карбона стержней. Такие гибкие элементы нагрева изготовлены из крепкого полимера, который обладает высокой термостойкостью.

Каждый стержень между собой соединен многожильным проводником из медного сплава. Все провода покрыты защитным полипропиленовым слоем. Параллельное их подключение позволят бесперебойно работать оборудованию при выходе и строя отдельных нагревательных участков.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки
Стержневой карбоновый теплый пол

Инфракрасное излучение, возникающее в процессе поступления электричества к карбоновым стержням, полностью прогревает всю площадь полового покрытия. Одновременно с этим при сильном нагреве отдельных зон мощность системы снижается. Такое свойство позволяет исключить возможность перегрева конструкции и прокладывать оборудование в местах, где располагаются крупные предметы интерьера помещения.

Монтаж стержневого устройства обогрева выполняется исключительно в стяжку. Если предполагается финишное покрытие из керамической плитки, то можно размещать систему в слоях клеевого раствора. При этом для укладки карбонового теплого пола стержневого типа обязательно требуется специально подготовленное основание с хорошей теплоизоляционной защитой.

Функционируют стержневые теплые полы с максимальным нагревом рабочей поверхности 60 градусов. Расход электрической энергии в процессе работы составляет от 20 до 50 ватт в час.

Пленочная и стержневая отопительная система отличается своей универсальностью, так как оборудование можно устанавливать под финишное покрытие пола любого типа. При этом качество обогрева совершенно не снижается.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки
Укладка стержневых нагревательных матов

Устройство и принцип работы

Теплый карбоновый пол относится к электрическим отопительным устройствам. Нагрев полового покрытия осуществляется за счет инфракрасного излучения. Диапазон действующих волн составляет 5 – 20 мкм.

Такой процесс в системе происходит благодаря ее конструкции, которая состоит из нагревательных полос или стержней, заполненных карбоновой смесью. Каждый элемент скреплен проводниками из меди, через которые поступает электрический заряд.

Все провода и греющие детали облачены в защитную полипропиленовую оболочку. Поэтому карбоновое отопительное оборудование не боится воздействия влаги. За счет параллельного типа соединения ИК система обогрева способна функционировать даже при повреждении отдельных ее участков.

Инфракрасное излучение, которое выделяет электрическое карбоновое устройство, позволяет равномерно прогреть всю площадь напольного покрытия. При этом тепло распространяется на окружающие предметы. Благодаря таким свойствам воздух в помещении не пересушивается и создается, благоприятный микроклимат.

Инфракрасный карбоновый теплый пол: принцип действия и правила укладки
Карбоновый теплый пленочный пол

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
