Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Содержание

Какими свойствами обладает газобетон

Отдавая предпочтение газонаполненному бетону, следует тщательно проанализировать его свойства и изучить технические характеристики. Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно формируются воздушные поры. Эта особенность распределения воздушных полостей положительно влияет на теплоизоляционные свойства материала. Газобетонные стены не требуют специальной теплоизоляции и позволяют уменьшить затраты на поддержание в помещении комфортной температуры.

Здание, возведенное из газобетонных блоков, чаще испытывает влияния природной стихии

Материал отличается:

  • повышенными теплоизоляционными свойствами. Они позволяют значительно снизить общий уровень затрат на обогрев помещения в зимнее время;
  • стойкостью в условиях температурных перепадов. Стройматериал не растрескивается при глубоком замораживании и дальнейшем оттаивании;
  • повышенным коэффициентом звукоизоляции. Ячеистая структура создает надежный звуковой барьер;
  • экологичностью. В процессе изготовления применяется экологически чистое сырье, не влияющее на здоровье окружающих;
  • хорошей обрабатываемостью. Не требуется специальный инструмент и оборудование для придания блокам необходимой формы;
  • уменьшенным весом. Легкие стены из газобетона не оказывают повышенной нагрузки на основание возводимого здания;
  • устойчивостью к развитию грибковых колоний и плесени. В толще газобетона и на его поверхности не образуются болезнетворные организмы.

Главным минусом пористого стройматериала является незначительный запас прочности, для повышения которого оборудуется армопояс на газобетоне. Проблемные зоны укрепляются силовым каркасом, который заливается бетонной смесью.

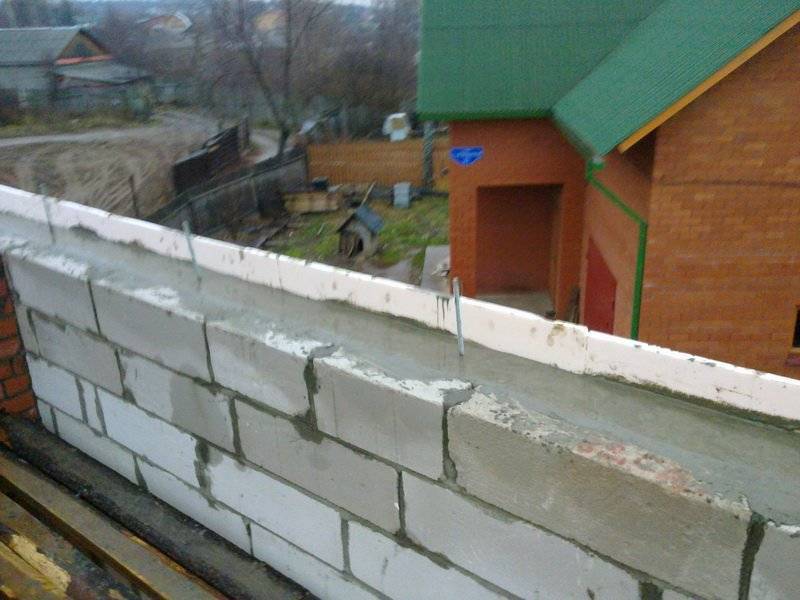

Для защиты создается армопояс на газобетоне, сглаживающий воздействие климатических факторов

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подбор материала и расчет параметров

При выборе материала нужно обратить внимание на структуру дерева, отсутствие искривлений и целостность поверхности. Изделия должны быть без сучков, трещин и следов биологического воздействия. Влажность приобретаемой древесины должна быть не выше 8%

Влажность приобретаемой древесины должна быть не выше 8%.

Мауэрлат изготавливают из деревянного прямоугольного профиля размером:

  • 80 х 180 мм;
  • 100 х 150 мм;
  • 100 х 100 мм;
  • 150 х 150 мм;
  • 200 х 200 мм.

На выбор сечения бруса влияют следующие факторы:

  • этажность и наружные размеры здания;
  • особенности конструкции (число скатов, наличие мансарды и др.);
  • материал кровельного покрытия;
  • климатические условия региона.

Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Размеры деревянных брусьев.

Расчет массы используемого бруса производится следующим образом:

  1. Определяем площадь сечения — умножаем ширину на высоту.
  2. Полученное значение умножаем на периметр — получаем объем материала.
  3. Результат умножаем на удельную плотность древесины — таким способом вычисляем вес, или величину нагрузки, которую будет оказывать мауэрлат на наружные стены.

Длина профиля должна быть такой, чтобы количество соединений на одной стороне здания было минимальным. Стандартный размер выпускаемого материала — 3-6 м, поэтому для расстояния в 8 м нужно приобретать 2 сегмента по 6 м.

При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

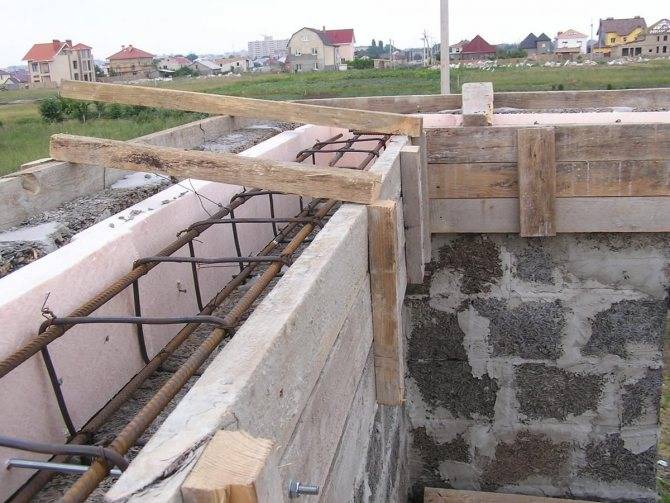

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Доска — наиболее распространенный материал для опалубки армопояса

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Армопояс органично вписывается в конструкцию здания

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

  1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
  2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

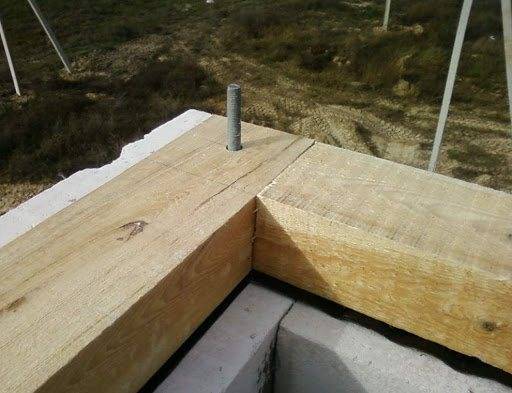

    Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой

Популярные статьи  Как почистить газовую колонку: доступные для самостоятельной реализации способы

Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига

Ими гораздо легче пользоваться, а результат тот же

Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Особенности конструкции армопояса

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

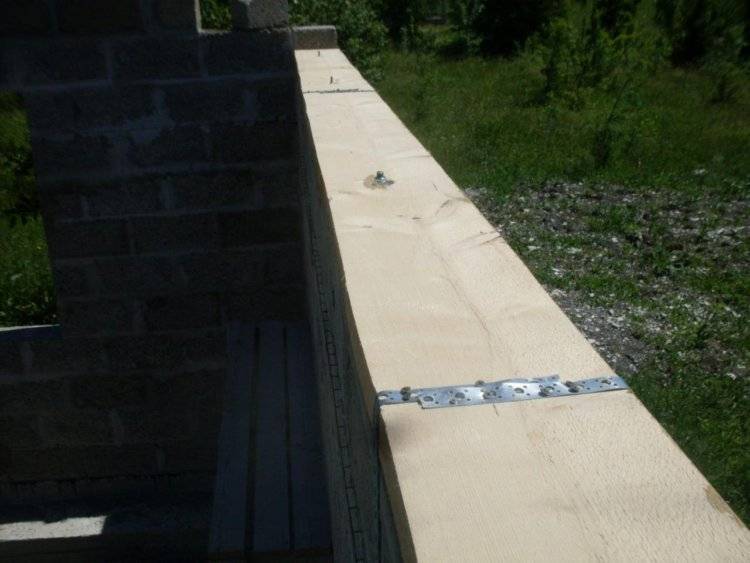

Посадка мауэрлата на шпильки без армопояса Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

  • Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
  • Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
  • Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
  • Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

  • легкий;
  • прекрасно обрабатывается;
  • обладает хорошими теплоизоляционными свойствами;
  • блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.

Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

  • за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
  • мауэрлат укладывается после завершения кладки стены и набора прочности клея;
  • скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

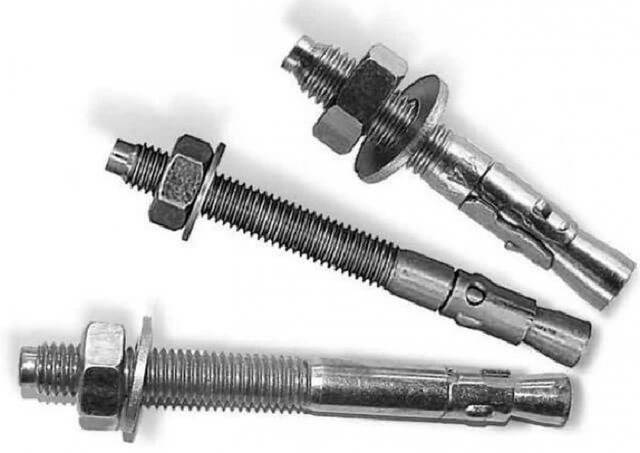

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

  • из внутреннего стержня с резьбовой частью;
  • наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

  • Брус мауэрлата выкладывается по всему периметру стены.
  • По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
  • Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
  • В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
  • Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

  • сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
  • с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
  • канал отверстия заполняется клеящим составом;
  • в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
  • при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

  • Прочность крепления значительно выше, чем у анкера с механической фиксацией.
  • Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
  • Химическая стойкость.
  • Можно крепить к влажному материалу, выполнять работы в дождь.
  • Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

  • Клеящий состав не выдерживает высоких температур.
  • Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Видео описание

Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

  • Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
  • Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
  • В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

Популярные статьи  Монтаж деревянного плинтуса: устанавливаем своими руками

  1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
  2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
  3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
  4. Крепёжный элемент забивают до упора шайбы под гайкой.
  5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.


Крепление мауэрлата к газобетону без армопояса анкерами

Это единственный способ, от использования которого нужно сразу и без сомнений отказаться, без армопояса лучше не рисковать.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Анкерное крепление отлично работает на армопоясе из бетона, кирпича, шлакоблоке, но из-за небольшой площади поверхности контакта опорной втулки крепеж может вырвать из тела газобетона первым же сильным ветром.

Для того чтобы закрепить мауэрлат с помощью анкеров, потребуется в три раза больше точек крепления, каждую из которых придется вклеивать дорогостоящим клеевым составом. Стоимость такого крепежа окажется не меньше, чем затраты на традиционный армопояс, а преимуществ перед бетоном практически никаких.

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию

Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров

Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

  1. Классический вариант с изготовлением и установкой щитов опалубки.
  2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

  • доска обрезная;
  • бруски 40 х 40 мм;
  • гвозди длиной 70-100 мм;
  • саморезы 3,5 х 70 мм;
  • U-образные блоки;
  • клей для газобетона;
  • стержневая арматура AIII, диаметр 10-12 мм;
  • гладкая арматура В-1, Вр-1, Ø 3-6 мм;
  • вязальная проволока — 0,5-2,2 мм;
  • бетон класса В15-В20.

Инструменты:

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Крепление балок к армопоясу.

  • ножовка;
  • молоток;
  • шуруповерт;
  • крючок для вязания арматуры;
  • гибочный станок;
  • вибратор для уплотнения бетона;
  • рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

  1. Нарезка досок по заданным размерам.
  2. Разметка и распиловка бруса для каркаса и перемычек.
  3. Изготовление щитов.
  4. Подготовка стяжных хомутов, шпилек.
  5. Предварительная сборка коробов на ровной площадке.
  6. Подъем секций и установка на верхний срез кладки.
  7. Крепление щитов перемычками.
  8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

  1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
  2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
  3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
  4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Нюансы монтажных работ

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фотоВ качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты полагают, что предпочтительнее устанавливать сплошную деревянную конструкцию по периметру поверхности стенок. В этом случае нужно скрепить деревянные бруски в единый мауэрлат при помощи замка. Его размеры будут зависеть от характеристик бруска. После того, как вы определитесь с видом крепления конструкции к газобетону, рассчитаете расположение и число элементов, можно начинать установку. Прежде всего, рабочим нужно подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой

Важно помнить о том, что области контакта деревянных брусьев и бетонной поверхности происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный стройматериал, уложенный под конструкцию мауэрлата

Для хорошей гидроизоляции применяется два плотных слоя материала. Можно использовать рубероид или более дорогостоящие средства.

Кроме того, следует учитывать, что при применении шпилек либо анкера нужно заранее проделать отверстия в поверхности газобетона. Но эта задача решается сложнее, чем это может показаться на первый взгляд. Сложность заключается в том, что использование строительного уровня нельзя установить крепления ровно в вертикальном положении, тем более в жидкую бетонную смесь. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. С этой целью специалисты используют ровную деревянную доску. На ней отмечают точное месторасположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны находиться другие. После этого строители переносят точки непосредственно на брусок, сверлят отверстия согласно отмеченным точкам. Затем следует расположить отверстиями на зафиксированные болты и затянуть деревянный брусок с помощью гаек. С металлической проволокой работы выполняются значительно проще. Для этого в бруске просверливают 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

Популярные статьи  Стабилизатор напряжения для холодильника: как подобрать подходящую защиту

https://youtube.com/watch?v=x0BuKSN3LiE

В заготовленные отверстия рабочие продевают металлическую проволоку, скручивая кончики.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

  • 100х100 мм;
  • 100х150 мм;
  • 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

  • форма и площадь покрываемого крышей здания;
  • тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
  • материал и вес стропильной системы и кровельного покрытия;
  • наличие либо отсутствие мансардного этажа в доме;
  • расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

  • висячие стропила с использованием затяжек;
  • наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

  • висячие стропила без затяжек;
  • наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

  • (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
  • (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Изготовление армопояса

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Теперь рассмотрим более подробно как сделать крепление мауэрлата к газобетону с армирующим поясом:

Делаем опалубку. Самый доступный вариант — использование недорогого, третьесортного пиломатериала, скрепленного бруском. Их устанавливают вдоль стен при помощи дюбелей или любого другого крепежа. После применения опалубку легко снять и при необходимости использовать вторично. Чтобы в щели между досок не протекал бетон внутреннюю часть оббивают плотным полиэтиленом. Еще один вариант опалубки изготавливается из фанеры толщиной 10 мм и крепится к стене. Внутри, вдоль бортов, укладывается слой утеплителя. Для его крепления используют герметик или клей. После высыхания связующего теплоизоляционного материала и фанеры можно заливать бетон. Самый простой, но наиболее дорогой вариант опалубки — использование готового изделия из пенополистирола. Этот способ совмещает в себе каркас под бетон с утеплителем. При монтаже нижний край опалубки обрабатывают водостойким герметиком и устанавливают в проектное положение. Данный вариант рекомендуется использовать только в тех случаях, когда утепляется вся крыша. Теперь можно приступить к созданию армированию. Вначале устанавливают прутья внутри на расстоянии 15—120 мм от краев опалубки и основания. Для этого применяются специальные «фиксаторы-звездочки». Их закрепляют на арматуре с шагом в 500—750 мм. Между собой арматуры скручиваются более тонкой проволокой. Создается каркас, повторяющий форму опалубки. Так как не всегда длина прута соответствует длине стены необходимо совмещать две арматуры. Нахлесты скручиваются проволокой. Теперь разберемся как установить шпильки под мауэрлата. Тут используют закладные элементы Г-образной формы. Загиб укладывается вниз, а сама шпилька прикручивается к перемычкам арматурного каркаса. Шага между шпильками должен соответствовать шагу стропильных балок

Важно выдержать вертикальность элементов и заложить их на одной оси. Рассчитайте высоту шпилек так, чтобы они возвышались над армирующим поясом на конкретную высоту: толщина мауэрлата плюс дополнительные 50—80 мм

Теперь можно залить опалубку и при помощи правила выровнять верхнюю поверхность армопояса.

Фиксация мауэрлата на ограждающих конструкциях из газобетона

Крепление мауэрлата к газобетону в обязательном порядке должно происходить с использованием армопояса. Железобетонная балка необходима для распределения нагрузок от крыши на нижерасположенные несущие конструкции. Лёгкий ячеистый бетон плохо справляется с точечными воздействиями, возникающими в месте крепления стропил. Это приводит к образованию трещин и постепенному разрушению конструкций.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Последствия отсутствия армопояса в доме из газобетона Источник yandex.net

Чтобы предупредить подобные негативные явления, следует правильно прикрепить мауэрлат на газобетон. В процессе устройства армопояса придерживаются следующих правил:

  • При армировании бетонного пояса закладывают стальные шпильки, оснащённые резьбой.
  • К концу фиксирующих элементов приваривают стальные поперечины, чтобы обеспечить их устойчивость.
  • Шпильки равномерно размещаются по всей длине деревянного бруса. Их должно быть равно или больше от количества стропил. Рекомендуемый шаг для шпилек – 40-50 см.
  • Металлические шпильки должны выступать за армированный пояс на толщину балки плюс 4 см (для затягивания гаек).
  • Идеально, когда места крепления балки к монолитному поясу будут находиться между стропил (посередине).

Перед установкой брусьев в проектное положение делают разметку с указанием мест размещения крепёжных элементов. После этого можно приступать к проделыванию отверстий соответствующего диаметра. Когда брус окажется на своём месте, его закрепляют при помощи гаек. Чтобы со временем фиксация элементов не ослабла, дополнительно используют контргайки.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Правильно выполненная фиксация мауэрлата Источник krysha-expert.ru

Чтобы обеспечить надёжное крепление мауэрлата к армопоясу, для устройства конструкции выбирают деревянный брус максимальной длины. При наличии стыков соединение выполняют методом косого прируба с использованием болтов или гвоздей. По углам деревянную балку усиливают металлическими уголками или скобами.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
