Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм Шаг стропил, мм Сечение стропила, мм
До 3000 мм 1200 80х100
До 3000 мм 1800 90х100
До 4000 мм 1000 80х160
До 4000 мм 1400 80х180
До 4000 мм 1800 90х180
До 6000 мм 1000 80х200
До 6000 мм 1400 100х200

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03)

Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Защита древесины от огня и гниения

Прежде чем сделать ломаную кровлю (а конкретнее – ее стропильную часть), нужно провести профилактические мероприятия по защите древесины стропилин, балок и прогонов от гниения и пожара.

Для этого еще до подъема на кровлю все древесные детали отделываются антисептиками и противопожарными составами, предотвращающими становление гнилостных процессов.

Для деревообработки используем широкую плоскую кисть. Состав наносим в 2 приема, ждя полного засыхания идущего до этого слоя – так мы обеспечим по максимуму глубокое попадание защитного состава в поры дерева.

Стоит обратить внимание!

При нанисении составов защиты глаза и дыхательные органы обязаны быть защищенными очками и респиратором.

Нанисение антисептиков и антипиретиков путем разбрызгивания из пульверизатора вполне можно, но нежелательно – не обращая внимания на важное ускорение работы качество и глубина пропитки сильно мучаются. Также может быть отделка составом для защиты уже готовой стропильной части, но в этом варианте нужно весьма хорошо промазать соединительные места древесных деталей, если необходимо отпуская зажим шпильки

Также может быть отделка составом для защиты уже готовой стропильной части, но в этом варианте нужно весьма хорошо промазать соединительные места древесных деталей, если необходимо отпуская зажим шпильки.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.
Популярные статьи  Правила расположения розетки под кондиционер: выбор оптимального места для установки

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению

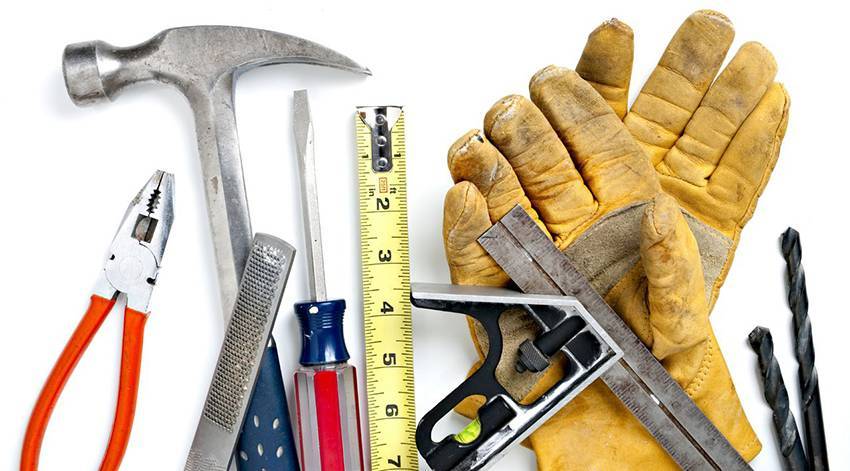

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме. Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.. Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Как выполнить самостоятельный расчет ломаной стропильной системы

В интернете можно, при желании, отыскать программы расчета стропильных систем, выполненных как в виде специальных приложений, так и по типу алгоритма для использования, скажем, в Microsoft Excel. Мы же предлагаем упрощенную систему расчета, которой, впрочем, будет вполне достаточно для самостоятельного проектирования ломаной крыши для собственного дома небольших размеров или хозяйственной постройки.

В отличие от предлагаемых программ, когда у пользователя только запрашиваются данные, а сама процедура расчета для него остается «за семью печатями», мы проведем вычисления поэтапно, с объяснением каждого выполняемого шага. Это, кстати, поможет и глубже разобраться в конструкции системы и в основных взаимосвязях ее элементов.

Популярные статьи  Встраиваемая в столешницу раковина: схемы установки и разбор особенностей монтажа

Взаимосвязь «крутизна ската – высота помещения мансарды – ширина помещения»

В качестве исходных данных у хозяина дома всегда будет ширина здания (Вд)– размер той стены, над которой станет формироваться фронтон крыши. Кроме того, наверняка имеются пожелания о высоте потолка в мансардном помещении (Нм). Значит, необходимо отследить взаимосвязь – как будет влиять крутизна нижнего ската мансардной крыши (угол. ) на вместимость образующегося помещения с заданной высотой потолка, то есть его ширину (Вм). Если затем эту величину Вм разделить на два, то полученное значение покажет еще и расстояние между центром (продольной осью мансарды) и местом установки вертикальных стоек.

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению

Обустройство фронтонов

Фронтоном принято считать элемент стены, ограниченный скатом крыши вверху и карнизом внизу. При строительстве ломаной крыши он будет пятиугольной формы. Фактически это фрагмент лицевой стены здания от верхнего края ее несущей (основной) части до непосредственно крыши. Возведение фронтона требует усиления первой стропильной фермы с дополнением конструкции стойками до формирования полноценного каркаса.

Несколько нюансов, которые следует знать, обустраивая фронтон:

важно не забыть оставить проемы для окон, если они будут, а остальную площадь зашить доской-дюймовкой;
монтирование фронтона можно проводить перед проведением кровельных работ либо после них (в первом случае работа не будет затруднена наличием скатов, во втором – позитивом будет то, что уже видна геометрия скатов);

Видео описание

В этом видео показана инструкция по правильной сборке фронтонов:

  • следует также заняться утеплением щипцового пространства изнутри помещения;
  • в качестве утеплителя профессионалы рекомендуют применение минеральной ваты или наполнителей с пенополистироловой основой.

По завершении вышеперечисленных действий производится монтирование карниза из досок вдоль периметра здания. Для этого идеально подойдет пиломатериал размерами 25х15 см. После монтируется система водостока, которая обязательна для конструкции ломаной крыши.

Монтирование обрешетки

Процесс обрешетки пятиугольной крыши, по сути, является созданием основы, на которую затем ложится кровельное покрытие. Обрешетка может стелиться «сплошняком» либо в виде решетки (разнится в зависимости от разновидности покрытия).

Основанием для сплошной обрешетки в основном служит листовая влагостойкая фанера, уложенная на стропилах. Такой способ применяется, когда крепится ондулин, шифер или шинглас.

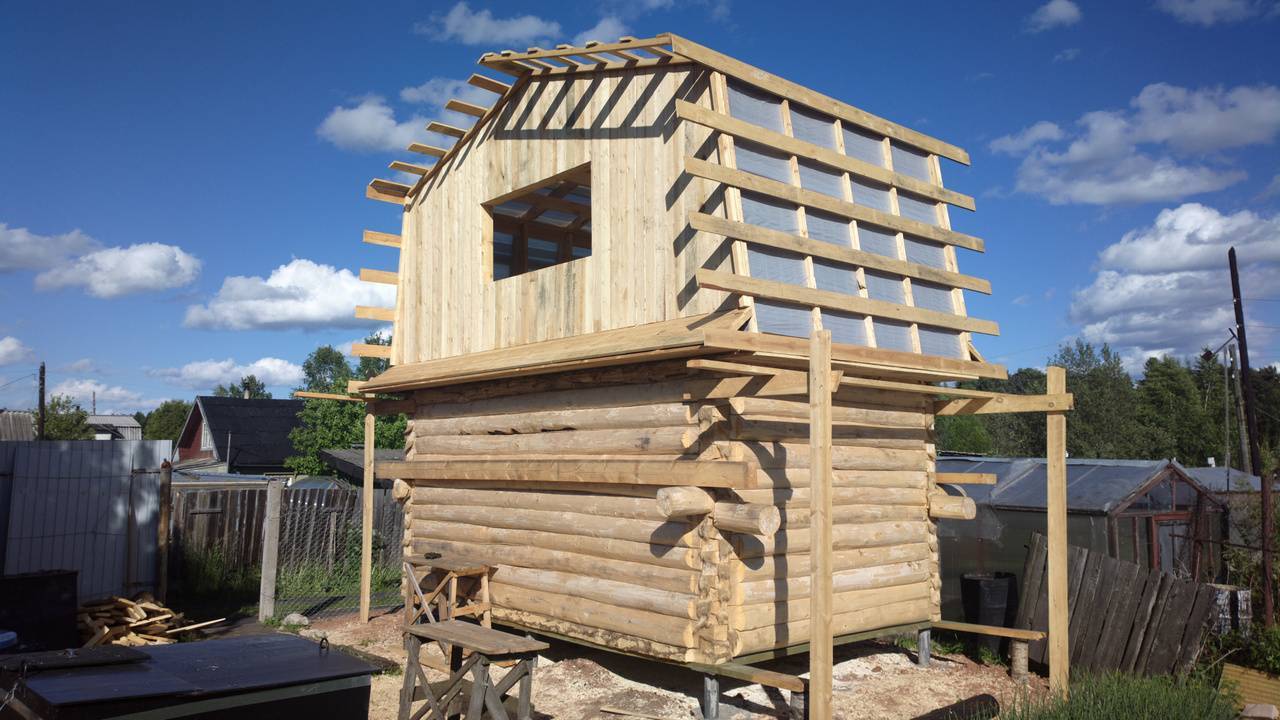

Процесс создания ломаной крыши и обрешетки под монтаж металлочерепицыИсточник sense-life.com

Материалом для решетчатой обрешетки служит необрезная доска, уложенная между стропилами перпендикулярно. Ее удобно использовать, когда укладывается металлочерепица или профнастил.

Процесс создания обрешетки происходит удобнее при уже имеющихся строительных лесах вокруг дома, которые, как правило, все равно создаются для выполнения кровельных работ. Начать стоит с закрепления гидроизоляционной пленки на стропильных ногах, воспользовавшись строительным степлером. Рекомендуемый нахлест пленки составляет 10-15 см. После чего нужно укрепить рейки для контр-обрешетки и непосредственно ее саму. Чтобы сформировать качественный фронтонный свес и фронтонный отлив, используемые доски должны быть длиннее, чем крыша.

Настилание кровли

Последовательность действий в кровельных работах напрямую зависит от выбора настилаемого материала. Ниже рассмотрен вариант с металлочерепицей, т.к. она среди частников-строителей наиболее применима.

Видео описание

Подробно о монтаже металлопрофильного покрытия и некоторых его особенностях рассказано в этом видео:

Потребуется наличие мелкого инструмента, мощного шуруповерта, болгарки, оцинкованных саморезов, имеющих каучуковую головку. Начать следует с раскроя листовой металлочерепицы, а уже затем монтировать от конька вниз.

Помимо кровельных работ ломаная крыша оснащается и иными частями, такими как коньковая доска и снегозадержатель.

Нахлест конька на оба ската металлочерепицы должен составить минимум 10 см.

Основным назначением снегозадержателей является предотвращение схода снега. По сути это маленький карниз, который закрепляется ниже уровня скатов саморезами так, чтобы он был способен выдерживать большие нагрузки во время сильных снегопадов.

Внешний вид готовой ломаной крыши, покрытой металлочерепицейИсточник 1000dosok.info

Коротко о главном

Процесс создания ломаной крыши достаточно прост при наличии определенных навыков и знаний. Также потребуется запастись достаточным количеством необходимых строительных материалов и соответствующим инструментом. Без их наличия и при отсутствии элементарного понимания в строительном деле лучше обратиться за помощью к специалистам. В ином случае делается чертеж будущей крыши, где учитывается высота будущей мансарды, разновидности кровельного и утеплительного материалов. И проводятся непосредственно строительные работы – начиная с монтажа мауэрлата, затем системы стропил, теплоизолирования, обустройства фронтонов, обрешетки, настила кровли и заканчивается все обустройством конька и снегозадержателей.

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Материалы, необходимые для сооружения качественной кровли

Дерево

После проведения расчетов будущей кровли, вы будете знать все необходимые данные, которые позволяют быстро и качественно соорудить надежную конструкцию.

Какие же материалы необходимо приобрести для качественной кровли? Как в сооружении односкатной крыши, нужно приобрести брус для изготовления мауэрлата. Из древесины нужно также выбрать качественный материал для сооружения системы стропил и обрешетки. Часто используют хвойную породу дерева. Материал должен быть высушен (влажность в пределах 20-22 %), лишен сучков, синюшных пятен и повреждений насекомыми.

Товар закуплен, теперь его нужно подготовить к монтажу. Прежде всего, дерево необходимо обработать антисептическими материалами, которые предотвратят гниение, размножение насекомых, грибка. Специалисты рекомендуют время от времени проводить такую обработку в течение всего срока использования конструкции.

Дерево также необходимо обработать антипиренами. Это средство предотвращает возгорание материала.

Наносить эти средства на материал нужно на улице, надев респиратор и защитные перчатки. Используют кисти или распылитель. Наносить нужно средство в два слоя.

Крепежные элементы

Для сооружения ломаной крыши следует также приобрести качественные крепежные элементы – болты, пластинки, саморезы. Выбор этих материалов также имеет свои нюансы. Они должны быть изготовлены из нержавеющего материала. Крепежные элементы, используемые для фиксации финишного покрытия, должны иметь дополнительные прокладки, которые герметизируют отверстие.

Популярные статьи  Как провести воду в частный дом: обустройство источника водоснабжения + подача воды в дом

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению

Проектирование стропильных систем и стропил

Проектирование системы стропил является довольно сложной задачей, требующей специальных навыков и знаний. Для этого необходимо правильно произвести расчет снега и ветра, оптимальный вес системы.

Поэтому наибольшей эффективности и долговечности построенного дома можно добиться в том случае, если расчет и чертеж стропильной системы выполняет грамотный квалифицированный специалист, имеющий опыт выполнения подобных работ.

Наиболее важными моментами, учитываемыми при проектировании кровли, являются:

  • Тип возводимой крыши;
  • Углы наклона скатов;
  • Материал, используемый для покрытия кровли;
  • выбор сечения стропил;
  • Расчет конструкций системы стропил.

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведениюПроектирование стропильной системы

При этом величина наклона скатов влияет также на расчет прочности несущей конструкции и выбор материала, которым будет покрыта кровля.

Большинство таких материалов напрямую влияют на проект стропильной системы, следовательно, материал для покрытия необходимо выбирать еще на этапе проектирования.

Стропильную конструкцию следует тщательно рассчитывать, выполняя проектирование кровли, поскольку допущенные при оценке нагрузок недочеты могут вызвать как деформацию конструкции стропил и нарушение покрытия кровли в процессе эксплуатации, так и обрушение всей крыши.

Несущие конструкции кровли, состоящие в случае скатной кровли из обрешетки и стропил, обеспечивают ее устойчивость и прочность.

Конструктивная схема расположения стропил зависит от следующих параметров:

  • Форма крыши;
  • Наличие внутренних опор и их расположение;
  • Длина перекрываемого пространства.

Выполняя чертеж стропил, следует учитывать, что стропила или фермы стропил бывают висячие и наслонные (наиболее широко распространенный тип).

Чаще всего конструкция стропил выполняется в форме треугольника, обеспечивающей максимальную жесткость и экономичность.

Сложные фермы стропил включают в себя целый ряд различных дополнительных элементов, таких как:

  • Стропильные балки, называемые также стропильными ногами;
  • Затяжки;
  • Ригели;
  • Стойки;
  • Подкосы и т.д.

Рассмотрим подробнее два основных типа стропил:

  1. Наслонные стропила устанавливаются в домах, где несущей стеной является средняя. В их состав входят две стропильные ноги, нижние концы которых опираются на мауэрлаты  – несущие брусья, а верхние – на прогон конька, который поддерживается стойками. Стойки устанавливаются на лежень, расположенный на несущей внутренней стене. Мауэрлат и лежень служат для того, чтобы распределять нагрузку на стены. При отсутствии продольных внутренних стен стропила следует опирать на поперечные внутренние стены или на столбы, расстояние между которыми не превышает 6,5 метров. С помощью одной дополнительной опоры ширина перекрываемого помещения может быть увеличена до 12 метров, а с двумя опорами – до 15 или 16 метров. Увеличение пролета усложняет конструкцию, поскольку возникает необходимость вводить дополнительные элементы крыши, такие как стойки и подкосы, позволяющие повысить устойчивость и поперечную жесткость системы стропил, превращая конструкцию стропил в ферму.
  2. Висячие стропила применяются при отсутствии внутренних опор и опираются только на наружные стены. В состав висячих стропил входят наклонные стропильные ноги и растяжка, представляющая собой горизонтальный брус, воспринимающий распор от ног стропил. Нижними концами стропильные ноги при помощи затяжки опираются на мауэрлаты, а для верхних выполняется крепление стропил в коньке. Наиболее простым вариантом висячих стропил является треугольная симметричная ферма, причем объем перекрываемого пространства может составлять от 7 до 12 метров. Усилить конструкцию можно при помощи специальной стяжки – ригеля.

Определение веса снега

Чтобы выяснить, какой будет снеговая нагрузка на ломаную крышу, стоит найти свой регион на специальной карте. Каждой территории присваивается определенная цифра – показатель, определяющий количество снега, которое будет приходиться на кв. метр крыши.

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению

На стропила, расположенные внизу и вверху, будут оказываться различные нагрузки. Обычно снег скапливается на пологой верхушке. При угле скатов 60 градусов снег задерживаться не будет. Для таких наклонов существует определенный показатель, который приравнивается к нулю. Единица ставится только в том случае, когда угол наклона кровли не превышает 30 градусов. По специальным таблицам можно найти значение веса снега на 1 кв. м. площади кровли.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению
Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Стропильная система у ломаной крыши: расчет и инструкция по правильному возведению
