Стропильная система вальмовой крыши: особенности и калькулятор

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

  • Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
  • Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
  • Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
  • Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
  • Диагональное, или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
  • Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.
  • Шпренгель. Идёт от укосины мауэрлата к диагональному стропилу и обеспечивает усиление кровли.
  • Подкос. Нужен для усиления сопротивляемости кровли ветру. Теоретически устанавливается с наветренной стороны (от «розы ветров»). Практически же подкос используется с любой стороны.
  • Обрешётки. Выполняются внутри по стропильной ноге и определяют базу кровельного «пирога». Конструкции стропильных систем включают некоторые важные элементы со строго определёнными функциями для каждого.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

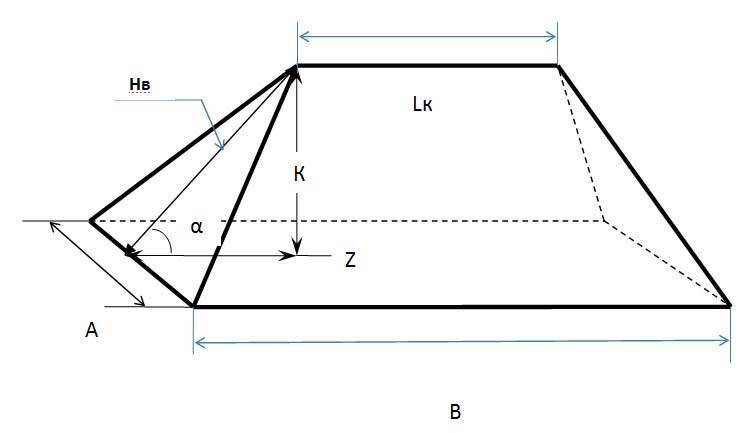

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

  • Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
  • При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

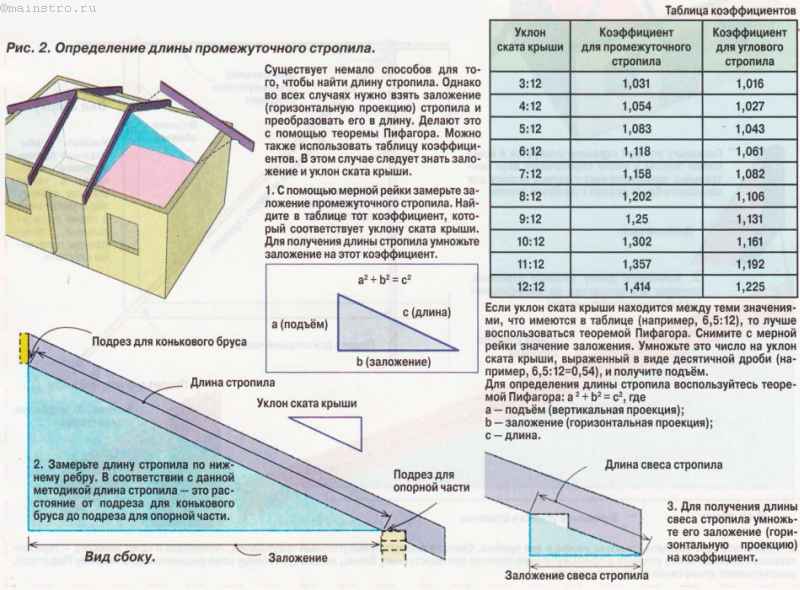

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

  • Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
  • Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
  • Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
  • Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

  • Минеральная вата подразумевает расстояние в 58 см;
  • Пенополистирол требует шага в 60 см;
  • Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

  • Длина стропильной ноги менее 3 м – сечение 50*150 мм;
  • Менее 4 м – 50*200 мм;
  • Менее 5 м – 75*175 мм;
  • Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

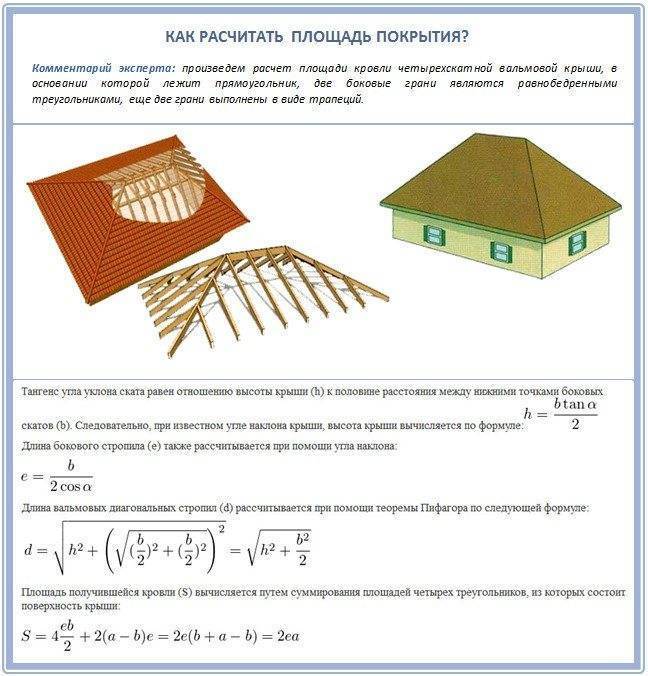

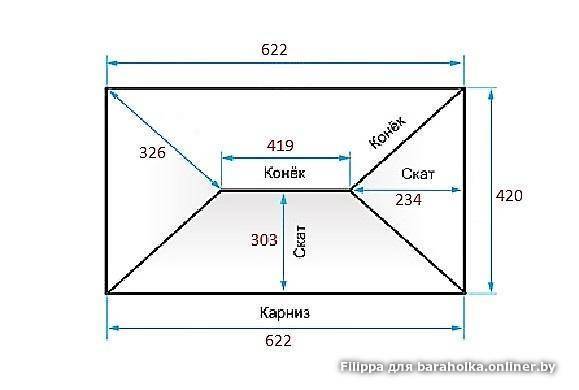

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм Шаг стропил, мм Сечение стропила, мм
До 3000 мм 1200 80х100
До 3000 мм 1800 90х100
До 4000 мм 1000 80х160
До 4000 мм 1400 80х180
До 4000 мм 1800 90х180
До 6000 мм 1000 80х200
До 6000 мм 1400 100х200

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03)

Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Пропорции элементов кровли

Расчет элементов таких конструкций включает:

  1. Получение точного проекта каркаса стропильной конструкции, включая свесы, обрешетку и контробрешетку.
  2. Расчет прослоек кровельного пирога (рулонных материалов с учетом 10-15 см нахлеста и захода за хребты скатов, утеплителя и самих кровельных материалов).
  3. Расчет материалов на подшивку свесов.
  4. Составление схемы размещения дополнительных элементов – проходных конструкций, окон, люков, снегодержателей и водосточных желобов.

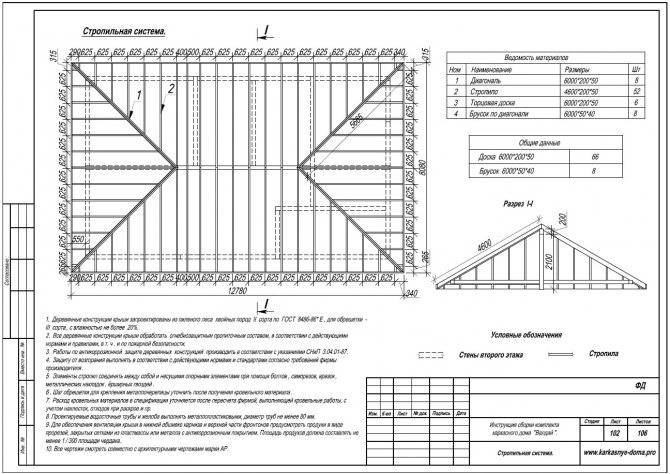

Стропильная система

Данный этап считается самым сложным, любая ошибка при проектировании каркаса приводит к его перекосу в ходе монтажа или эксплуатации. При правильном подходе работы начинаются с уточнения пропорций коробки дома, после чего последовательно:

  1. Составляется простой ориентировочный план каркаса, в последствии – уточняемый.
  2. Рассчитывается количество материалов на заложение мауэрлата и лежня, отмечаются точное место и способ их крепления.
  3. Определяются число и высота вертикальных опорных стоек, крайние точки их размещения и длина конькового прогона.

    На этом этапе рекомендуется проверить соответствие сечения мауэрлата и опорных стоек весовым нагрузкам с помощью таблиц, или заложить его с запасом (от 150 мм2).

  4. Вычисляется точная длина накосных диагональных ног и их сечение. Из-за ограничения в длине на этом этапе также определяется потребность и точки сращивания пиломатериалов.

    Из-за значительных (в 1,5-2 раза выше чем у рядовых центральных) нагрузок эти элементы рекомендуют делать сдвоенными или даже строенными.

    Запас по длине для монтажа составляет как минимум 5%, способ соединения и крепления в узле выбирается заранее в зависимости от типа стропил и числа коньковых прогонов.

  5. Рассчитывается шаг и сечение рядовых стропил и остальных элементов каркаса скатов (а именно – нарожников и полуног).
  6. Определяется потребность в укрепляющих элементах (подкосах, затяжках, шпренгельных фермах).
  7. Составляется максимально детализированный проект каркаса.

На этом же этапе определяются способы обустройства карнизного свеса, соединения всех узлов и элементов и подбираются крепежи.

Размеры обрешетки

Точный порядок алгоритма зависит от выбранного кровельного покрытия, но как правило:

  1. Выбирается тип обрешетки – сплошная под мягкие покрытия или при малом уклоне скатов или разряженная в остальных случаях.
  2. С учетом ожидаемых весовых нагрузок подбирается толщина листов, доски или планок (от 12 мм в первом случае и от 20 и 50 мм).
  3. Уточняется рекомендуемый производителем основной шаг обрешетки и расстояние до первой планки. Последнее актуально при планировании покрытия крыш металлической или некоторыми видами композитной черепицы.
  4. С помощью калькулятора или вручную оставляется схема раскладки материалов.

    В идеале планки выводятся непосредственно к коньку или с небольшим отступом верхней планки, при равномерном шаге обрешетки на остальных участках скатов.

  5. Рассчитывается нужное количество пиломатериалов и крепежей, полученное значение увеличивается на 5-10%.

Помимо рекомендаций производителя при выборе шага разряженной обрешетки рекомендуется учитывать его зависимость от шага стропил (см. таблицу ниже). При укладке сплошных видов материалы рассчитывают по схожей схеме с учетом обязательного компенсационного зазора между листами или широкими досками с 10-12 мм.

Кровельное покрытие

Стандартный алгоритм включает:

  • Уточнение площади покрываемого материалов ската и отступа на крепление водосточных желобов.
  • Данная величина делится на полезную площадь каждого листа, указываемую производителем и зависящую от уклона крыши и требований к герметичности.
  • Полученное число листов увеличивается в большую сторону.

При выборе кровельного покрытия для вальмовой крыши следует быть готовым как минимум к 30% перерасходу любых листовых материалов из-за сложной формы скатов.

В целом, мягкие рулонные разновидности с простым рисунком и мелкоштучная черепица для таких кровель считаются более подходящими и выгодными.

Оптимальные значения

Углы наклона кровли, при использовании разных видов финишных покрытий, зависят от рекомендаций изготовителя, а также СП 17.13330.2017 «Кровли».

Выбор этих значений определяется различной степенью герметизации внутренних помещений от атмосферных осадков, ветра и пыли в зависимости от материала кровли.

Также уклон выбирается в зависимости от назначения чердачного помещения. Чем круче крыша, тем меньше свободного пространства остается под кровлей.

Оптимальными значениями для вальмовых крыш считаются уклоны в пределах 20-45°. При этом угол трапециевидных скатов и вальм может отличаться.

Внешний вид

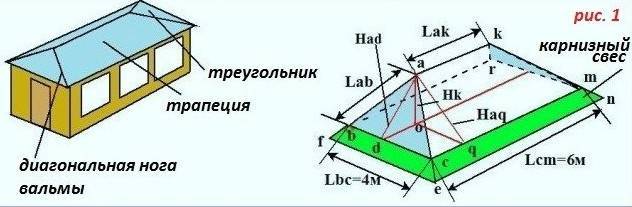

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

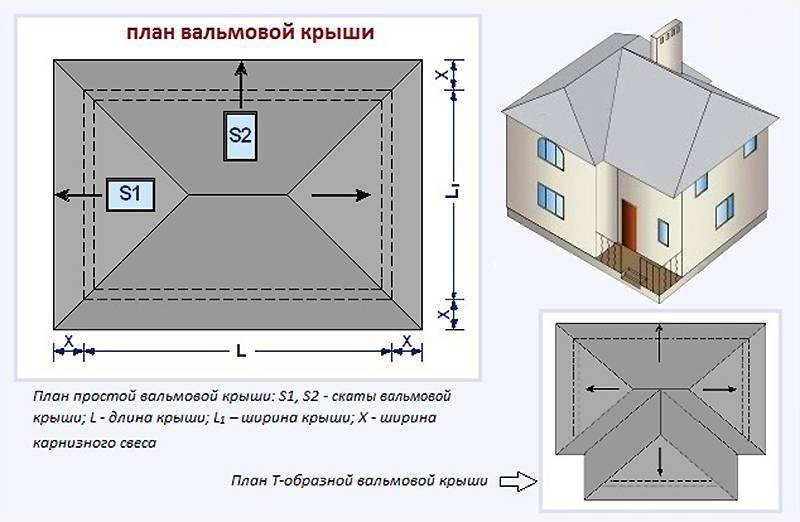

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
  • Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  • Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

  • Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
  • «Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
  • С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
  • Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
  • Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
  • Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

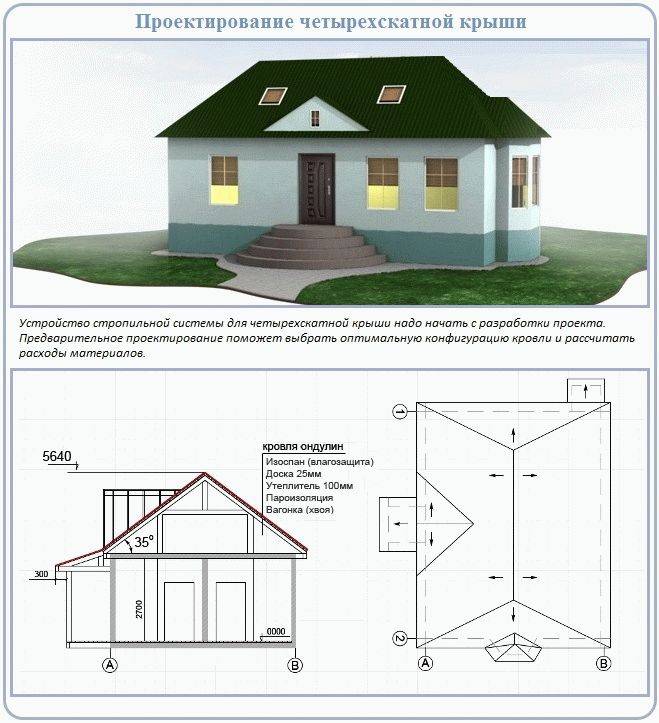

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

  • промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
  • при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
  • центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
  • угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

  • определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
  • обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
  • следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
  • все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

  • особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
  • тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
  • материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Оцените статью
