Лестница раскладная на чердак своими руками с люком: пошаговая инструкция

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.

Схема и чертеж стационарной деревянной лестницы на чердак

Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:

  • расчет радиуса всей конструкции;
  • радиус, проведенный через середину ступени;
  • параметры ступеней, их количество и высота между ними;
  • высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

8 самых популярных лестниц для чердака

Давайте более подробно рассмотрим некоторые из самых популярных лестниц, которые продаются в магазинах

Но сначала обратим внимание на U-значения, указываемые в спецификациях

Проще говоря, чем ниже коэффициент теплопроводности, тем меньше потери тепла через люк. В результате достигается большая экономия энергии за счет меньшего количества энергии, необходимого для поддержания постоянной желаемой температуры в помещении.

Двухсекционная Basic

Двухсекционная складная лестница на чердак размеры

Эта двухсекционная раздвижная металлическая лестница — недорогое решение, идеально подходящее для периодического использования в домашних условиях. Работает независимо от люка.

Характеристики:

  • Максимальная нагрузка до 150 кг.
  • Дополнительный поручень.
  • Легкий алюминий.
  • Максимум от пола до этажа высотой 2,6 м.
  • Для минимального размера люка 406×457 мм.
  • Нескользящие протекторы.
  • Резиновые ножки.

Базовая 3-х секционная

Основная 3-х секционная лестница

Трехсекционная раздвижная металлическая лестница — очень популярное решение. Это то же самое, что и Basic, но с некими особенностями.

Характеристики:

  • Поручни в стандартной комплектации.
  • Максимум от пола до этажа высотой 3 м.
  • Для минимального размера люка 432×508 мм.

Двухсекционная лестница Делюкс

Deluxe 2-х секционная лестница

Эта первоклассная двухсекционная раздвижная металлическая лестница высшего качества идеально подходит для частого ежедневного использования и отличается мощным пружинным действием, которое упрощает опускание или складывание.

Характеристики:

  • Максимальная нагрузка до 150 кг.
  • Двойные поручни с полным вылетом.
  • Пружины.
  • Легкий алюминий.
  • Максимум от пола до этажа высотой 3,2 м.
  • Для минимального размера люка 508×686 мм.
  • Нескользящие протекторы.
  • Резиновые ножки.

Телескопическая лестница

Телескопическая конструкция

Это одна из самых современных чердачных лестниц. Уникальная телескопическая конструкция позволяет устанавливать ее в самых ограниченных пространствах. Она также подпружиненная с очень глубокими ступенями для простоты использования.

Характеристики:

  • Максимальная нагрузка до 150 кг.
  • Очень глубокие нескользящие протекторы.
  • Пружины.
  • Легкий алюминий.
  • Максимум от пола до пола 2,88 м.
  • Для минимального размера люка 520×620 мм.
  • Резиновые ножки.

Деревянная лестница простая

Лестница складная деревянная на чердак

Деревянная складная лестница на чердак предварительно смонтирована на изолированном, защищенном от сквозняков, но незаконченном люке.

Он идеально подходит для людей, которые ищут полностью интегрированную лестницу, но хотят отделать ее цветом по своему выбору. Поставляется в трех или четырех секционном исполнении, в зависимости от размера люка.

Характеристики:

  • До 160 кг максимальной нагрузки.
  • Легкая древесина.
  • Теплопередача U = 1,1.
  • Максимум высота помещения 3,05 м.
  • Нескользящие протекторы.

Деревянная лестница Lux

Складные лестницы на чердак с люком — цена выше за счет опций

Эта лестница похожа на предыдущую, но поставляется с готовым люком, что делает ее идеальной для людей, которые ищут полностью интегрированную лестницу с низким уровнем обслуживания.

Включает двухсекционный поручень, опору для лестницы и механизм разгрузки для еще более безопасного использования.

Характеристики:

  • До 160 кг максимальной нагрузки.
  • Поручень одиночный.
  • Легкая древесина.
  • Теплопередача U = 1,1.
  • Максимум высота помещения 3,05 м.
  • Нескользящие протекторы.
  • Пружины.
  • Резиновые ножки.

Лестница с герметичным люком

Герметизация люка уменьшает теплопотери

Эта лестница аналогична предыдущей, но люк полностью герметичен, благодаря чему коэффициент теплопередачи составляет 0,76.

Это делает ее идеальной лестницей для домов со значительной разницей температур между жилым помещением и чердаком. Поставляется только в виде трех секций.

Характеристики:

  • До 160 кг максимальной нагрузки.
  • Поручень одиночный.
  • Легкая древесина.
  • Теплопередача U = 0,76.
  • Максимум высота помещения 2,8 м.
  • Нескользящие ступени.
  • Резиновые ножки.

Деревянная огнестойкая складная лестница

Лестница обработана противопожарным составом

Складная лестница из огнестойкой древесины действует как пламегаситель в случае пожара внутри здания благодаря своим высоким огнестойким свойствам (EI2: 30 мин).

Такая пожароустойчивая конструкция идеально подходит для установки в соответствии с требованиями строительных норм. Уникальный специальный механизм разгрузки исключает необходимость в замке.

Характеристики:

  • До 160 кг максимальной нагрузки.
  • Поручень одиночный.
  • Легкая древесина.
  • Теплопередача U = 0,9.
  • Максимум высота помещения 3,05 м.
  • Нескользящие ступени.
  • Резиновые ножки.
  • Пружины.

Соединение деталей

После того как чертежи будут готовы, можно приступать к изготовлению деталей складной лестницы. Итак, рассмотрим, как сделать лестницу на чердак и выполнить монтаж своими руками.

Распилите брус на отрезки для секций и изготовьте черенки для перекладин. Более удобными являются прямоугольные доски. Для того чтобы соединить тетиву со ступенями, можно использовать угловые крепежи, гвозди или саморезы. Последние закручиваются с торца, плотно входя в центр перекладины. Для лучшего сцепления можно выточить систему шип-паз и дополнительно промазать стыки столярным клеем.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкция

Последовательность работ по изготовлению раскладной лестницы

Когда секции будут готовы, нужно их соединить между собой

Важно предусмотреть срезы под определенным углом, чтобы тетивы в раскрытом положении плотно стыковались друг с другом. Нижний край следует подрезать таким образом, чтобы лестница становилась на пол всей поверхностью ножек

Для предотвращения скольжения рекомендуется использовать набойки из резины.

Конструкция соединяется с помощью петель. Для того чтобы их закрепить, нужны саморезы и шуруповерт. Пластины прикручиваются с внешней стороны тетивы. Движение шарниров должно идти в разные стороны для соседних секций, чтобы лестницу было удобно раскладывать.

Установка чердачной лестницы производится на люк или к полу. Рассмотрим первый вариант, когда лестница крепится к люку на чердак — это идеальное решение. Выполнить такое крепление своими руками довольно просто: крышка фиксируется с помощью металлических шарнирных элементов, а верхняя секция лестницы прикручивается за люк с внутренней стороны с помощью уголков.

Компактные складные лестницы для чердачных помещений — это лучшее решение для ограниченных пространств. Не забудьте обработать древесину защитной пропиткой и смазать металлические крепления для продления их срока службы.

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

  1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
  2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
  3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
  4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
  5. Определяется точный угол с помощью малки.
  6. Раздвиньте создаваемый механизм на установленный угол.
  7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
  8. Используя лобзик отрежьте этот участок.
  9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
  10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
  11. Также с помощью струбцин можно добиться точного расположения отверстий.
  12. После того, как отверстия для болтов созданы, в готовое помещается болт.
  13. Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Виды выдвижных лестниц на чердак

Как правило, это полностью металлическая конструкция. Такие лестницы складываются по типу гармошки и имеют один существенный недостаток, характерный для всех дешёвых моделей: ввиду того, что конструкция изготавливается только из металла, она со временем начинает издавать неприятный скрип. В этом случае вам поможет регулярная смазка изделия.

Телескопическая

Как уже понятно из названия, такая конструкция состоит из отдельных секций, складывающихся одна в другую по типу телескопической удочки. Алюминий, используемый при изготовлении такой лестницы, придаёт ей нужную жёсткость, в то же время не утяжеляя её.

Но несмотря на это, такая модель раскладной лестницы не пользуется особой популярностью на российском рынке.

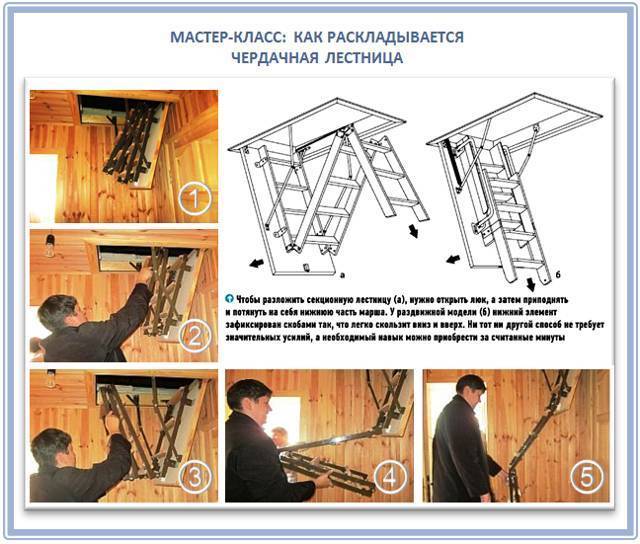

Секционная или шарнирная

В зависимости от конструкции такая лестница может состоять из 2, 3 или 4-х секций. Длина первого сегмента должна равняться размерам крышки чердачного люка, остальные секции в раскрытом виде образуют ровный лестничный марш. Благодаря имеющимся петлям и шарнирам, такие лестницы достаточно подвижны.

Откидывающаяся

Этот тип конструкции устанавливается в целях экономии жизненного пространства и предполагает нечастое использование (к примеру, только по вечерам, чтобы попасть в спальню, находящуюся на втором этаже ).

Ступени складной лестницы фиксируются на тетиве при помощи карточных петель. В сложенном состоянии изделие крепится к стене. высвобождая тем самым квадратные метры, столь необходимы в малогабаритных домах.

Из-за своей сложности, такая конструкция не имеет особой популярности у владельцев загородной недвижимости.

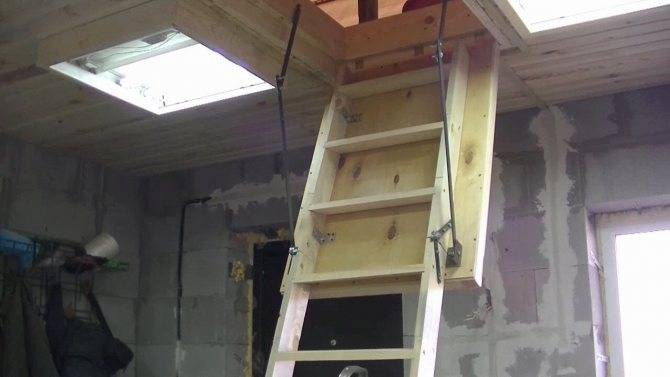

Как приделать складную лестницу к люку

В гараже или мастерской у каждого умельца наверняка найдется весь необходимый инструмент, обрезки досок и шурупы для сборки. Все недостающее можно приобрести, распилить, предварительно обработать рубанком или прошлифовать. Но лучше взять готовую приставную лестницы, распилить надвое и пристроить к чердачному люку.

Самым доступным вариантом является сосна, иногда в производстве используют кленовую или дубовую древесину.

Сооружение простейшей 2-секционки проще соорудить самостоятельно, если есть элементарные навыки работы с деревянными брусками. На изготовление уйдет не более 3-4 часов, если правильно сделан чертеж.

Рекомендуется приготовить 4 карточные петли, бруски толщиной 20-30 мм, их длина должна соответствовать ширине чердачного люка. Также понадобятся анкера и саморезы, крючки и петли.

Понадобится обычная деревянная лесенка, размер которой больше высоты комнаты. Если под руками нет лестницы необходимой длины, можно нарастить имеющуюся отрезком с такими же параметрами, соорудив раскладной трап.

Чтобы не ошибиться с габаритами, помимо возможной весовой нагрузки на изделие нужно учитывать ряд нюансов.

Можно своими руками сделать и приставную лестницу, прибив перекладины на одинаковом расстоянии к 2-м параллельным доскам, которые выглядят вполне надежными.

С крепления брусков можно начать монтаж трапа, прикрепив на петле к верхнему краю лестницы. Второй брус жестко монтируется к нижней части.

Распил получится аккуратнее по наметке. Два неравных сегмента должны быть соединены металлическими петлями. Достаточно 2/3 от длины для верхней части, чтобы было удобно пользоваться изделием, складывая у стены, когда нет необходимости в подъеме на чердак.

С обратной стороны наискось крепятся рейки, обеспечив надежность и достаточную жесткость конструкции. А верхний брус анкерами крепится к стене под проходом на чердак. Подгибаемая к стене нижняя часть лесенки должна фиксироваться крючками и петлями, закрепленными на стене (выше распила).

Минимальное количество ступеней обычно составляет 13 штук, а максимальное доходит до 16 штук.

Вариант № 2 – сварная лестница из стальных трубок и уголка. Очень удобно пользоваться металлической лестницей в 3 сложения, которая крепится с обратной стороны крышки люка. В сложенном виде на люке она должны выглядеть в виде наклонной сплюснутой буквы «N».

Легкий алюминий больше подходит для раскладных конструкций, если крепление трапа и сочленение отдельных деталей обеспечено стальными петлями.

Для сооружения необходим чертеж со всеми размерами металлических заготовок. Обычно за такую работу берутся специалисты-сварщики или мастера с опытом работы по металлу.

Крышка люка должна бесшумно закрываться и плотно укладываться в чердачный проход. Накладная дверца может быть примерно на 2-3 см шире, если она будет снабжена уплотнительной резиной – для максимальной герметичности. Крышка люка может быть деревянной (она теплее) или из листовой стали (требует утепления).

Такие сооружения необходимо периодически смазывать, чтобы механизмы работали бесшумно.

Вариант №3 – временная канатка, которую можно соорудить за полчаса. Для этого нужен прочный канат небольшой толщины и несколько деревянных перекладин с просверленными по бокам отверстиями

Узлы послужат надежной фиксацией для импровизированных ступенек, но важно завязывать их на равном расстоянии, чтобы лесенка не косила

Остается вверху надежно закрепить концы каната на брусок и закрепить его анкерами на стене прямо под входом наверх. После сооружения стационарной лестницы, веревочный вариант пригодится на детской площадке.

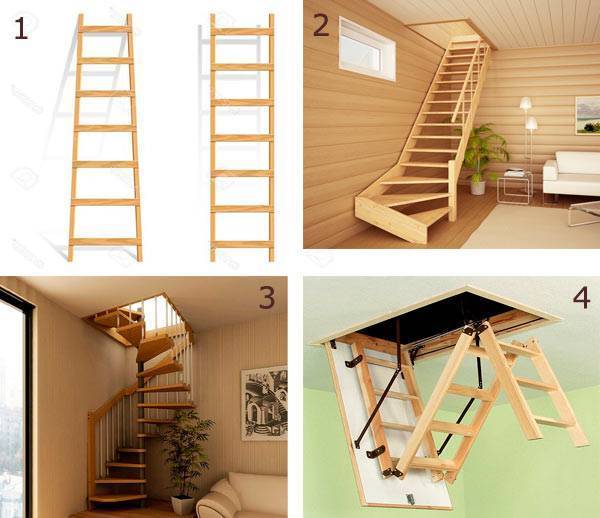

Виды чердачных лестниц

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

На тетивах.

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияНа тетивах

На косоурах.

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияНа косоурах

На больцах.

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияБольцевая

На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияВинтовая

Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияНа вертикальной опоре и тетиве

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияПриставная

Стремянка. Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияСтремянка

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Лестница раскладная на чердак своими руками с люком: пошаговая инструкцияВиды

Стандартная складная лестница-трансформер

Складные лестницы могут быть выполнены из дерева и металла (алюминий). Сочетание этих материалов даёт наилучшие результаты. Для деревянных моделей нужно использовать массивную древесину. Толщина должна составлять не менее 2 см. Дерево не следует использовать, когда складная лестница слишком часто эксплуатируется, потому что это приводит к быстрому износу. В этом случае лучшим вариантом является изделие из металла.

Пластиковые аксессуары также используются для предотвращения трения компонентов во время трансформации и герметизации, когда приспособление находится в сложенном виде. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.

Складные модели можно открывать вручную или автоматически, используя электрический привод. Часто с ручным приводом к механизму прикрепляется груз, что значительно облегчает процесс сборки изделия, он как бы затягивает лестницу в специальную нишу и, наоборот, плавно опускает ее, компенсируя вес.

Основными требованиями к таким приспособлениям являются их компактные размеры и высокая прочность. Кроме того, эстетика модели важна — хороший лестничный трансформатор должен сливаться с потолком.

Стандартные размеры лестниц:

  • Ширина. Оптимальная стандартная ширина составляет около 65 см;
  • Высота лестницы. Не рекомендовано использовать изделие с высотой более 3,5 метра, потому что тогда пострадает жёсткость конструкции и падение с этой высоты может привести к травмам. Процесс его опускания или подъёма будет неудобным. В этом случае вам все равно придётся отдать предпочтение монолитной лестнице;
  • Количество шагов. Обычно это 14 или 15;
  • Расстояние между ступеньками. Считается, что нормальная ширина шага составляет 19,3 см. С большим или меньшим значением лестницу будет неудобно использовать;
  • Толщина ступеней составляет от 18 до 22 мм;
  • Угол приспособления. Стандартным считается значением от 60 до 75 градусов. С большим наклоном лестница будет опасна для использования, с меньшим — приспособление будет занимать много места;
  • Складная модель должна выдерживать вес не менее 150 кг;
  • Шаги должны быть параллельны полу и не скользить.

При покупке складных приспособлений необходимо учитывать, что параметры продукта должны соответствовать размерам крышки люка, иначе складывающиеся детали коснутся отверстия. Оптимальным является люк, в котором встроена скользящая модель шириной 70 см, а длиной — 120 см. При меньшем размере отверстия неудобно будет подниматься. Если размеры люка велики, возможны большие потери тепла. Поскольку чердак является неотапливаемой комнатой, необходимо обеспечить хороший тепловой и паровой барьер.

Выбирая угол приспособления, важно учитывать, что чем меньше он, тем больше необходимо сделать размеры чердака и тем больше должна быть лестница в развёрнутом состоянии. Складная модель должна быть прочной и надёжной

Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение

Складная модель должна быть прочной и надёжной. Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение.
