Кран Маевского: устройство, принцип работы и обзор типовых схем установки

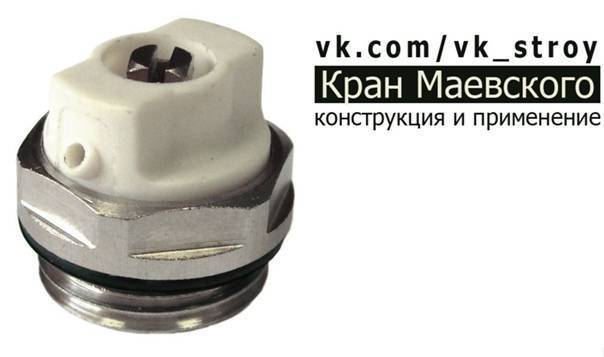

Устройство, выполненное в классическом варианте

Деталь имеет небольшой металлический корпус (оптимальный вариант – латунный) с миниатюрной воронкой.

С одного конца изделия нарезана резьба для установки на радиаторный проем, с другого — имеется насадка с винтом.

Так как затвор монтируется на место ограничителя на отопительном приборе, то его установку производят в то время, когда в системе отсутствует вода.

В приборе есть уплотнительное кольцо, оно необходимо для обеспечения герметичности прибора. А крышечку, в большинстве случаев, делают из пластика или нейлона.

Воздушные клапаны, по обыкновению, изготавливают из латунного сплава (он не подвержен коррозионным процессам).

Сам остов производят из латуни, а сверху, как правило, имеется пластмассовая обшивка. Во внутренней части изделия размещается игольчатый затворник из нержавейки.

Современный рынок предлагает большой ассортимент продукции подобных механизмов от разных поставщиков.

Есть образцы, у которых пластиковый каркас совершает обороты по горизонтали, у других проем вращающегося кожуха располагается, непосредственно, на кромке гайки иглообразного вентиля.

Концепцию работы определяет внутреннее устройство. Устанавливается кран Маевского в крышке – заглушке на конце батареи или в самой высокой точке отопительной системы.

Игольчатый дроссель, который находится в сердцевине, двигается внутри рабочей сферы, а запускает механизм запорный элемент.

Позиция запорного винта устанавливается вручную или с помощью крестовой отвертки.

Многие изготовители комплектуют свои изделия четырехгранным ключом.

С его помощью намного легче можно отрегулировать кран.

Без него будет очень сложно обойтись в том случае, когда до пускового клапана трудно добраться отверткой или рукой.

Иногда, батареи располагают в недосягаемых местах помещения (глубокий альков).

Концепция действия воздушки дает возможность понять, зачем нужен кран Маевского. Без него удалить пробку из системы отопления, порой, бывает очень сложно и, крайне неудобно.

Мастера советуют монтировать подобное устройство в каждой отопительной системе.

При выполнении работ по монтажу воздухоотводчика, нужно придерживаться следующих рекомендаций:

  • если теплоноситель подается снизу верх, то воздушный вентиль можно устанавливать только на радиаторах верхних этажей;
  • когда в доме сделана горизонтальная разводка, будет целесообразным установить кран Маевского на каждой батарее.

Иногда, устройство монтируют и на полотенцесушителе.

В этом случае, оно должно располагаться вертикально посредством специального тройника. Стравливаемый просвет при этом смотрит в противоположную от стены сторону.

Удалить скопившийся воздух необходимо:

  • как только осуществите работы по монтажу отопительной системы.

    После установки батарей, в них, как правило, остается воздух.

    Даже сильный напор теплоносителя в ограниченном контуре не сможет устранить воздушную пробку;

  • такие действия нужно проводить перед тем, как будет производиться запуск отопительной системы после летнего периода.

    А знаете ли вы, что, что в жидкости, всегда имеются пузырьки воздуха.
    Они, по обыкновению, группируются в наивысшей точке системы;

  • воздух в батареях может появиться в результате происходящих внутри пустотелых предметов коррозионных процессов, которые способствуют образованию водорода в большом количестве.

    Особо, усиленно, данное действие проитекает в глубине алюминиевых радиаторов.

    Если их внутреннее содержимое не было обработано специальным составом, то при контакте с теплоносителем, происходит химическое преобразование, результатом которого, является скопление водорода.

    Его нужно регулярно стравливать, открывая игольчатый запорный клапан.

Конструктивные особенности

Автоматический вариант, намного удобнее в использовании, чем обычный. У него более замысловатая конструкция.

Болт заменяется механизмом с:

  • поплавком,
  • жиклером,
  • пружиной.

Выпускное отверстие располагается внизу приспособления.

При снижении уровня теплоносителя, на это начинает реагировать поплавок.

Он опускается вниз, приоткрывает игольчатый клапан, и воздух тоненькой струйкой выходит наружу.

Автоматическая версия имеет следующие особенности:

  • определяют автоматику по перпендикулярному расположению,
  • прибор может работать без вмешательства человека,
  • нет необходимости подставлять тазик для слива жидкости, так как при поднятии уровня воды, отверстие перекрывается автоматически;
  • его можно устанавливать на системе «теплый пол» и в непосредственной близости от отопительного котла;
  • элементы механизма восприимчивы к качеству теплоносителя,
  • высокая стоимость изделия.

Специалисты не рекомендуют устанавливать автоматику на трубах городской системы отопления.

Так как отследить качество жидкости у вас не получится, а производить чистку прибора каждый месяц – вы не захотите.

По этой причине устройство будет протекать, и со временем может стать причиной потопа в квартире.

Кроме всего прочего, центральное отопление характеризуется частыми нарушениями при подаче теплоносителя.

В такой системе собирается намного больше ненужного воздуха, чем в случае автономного (про отопление частного дома тепловым насосом прочитайте здесь).

Стравливать воздух через 2-х мм отверстие придется очень долго.

Это же является аргументом и для того, чтобы не монтировать автоматический кран Маевского на чугунные батареи старого образца (про современные радиаторы отопления прочитайте в этой статье).

Для этих целей существуют модели, у которых каркас выполнен из латуни. Такая деталь способна переносить высокую температуру (до 150 градусов).

Возхдухоотводчики, снабженные предохранительным клапаном, устанавливают так же в системах из труб ПВХ.

Установив кран, вы предотвратите разрыв чувствительной  конструкции к гидроударам.

Эти модели хорошо себя зарекомендовали в системах центрального отопления, в которых, довольно часто бывают внезапные перепады давления.

Устройство и принцип работы

Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.

Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители

Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.

Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы. Он (диаметр) может составлять:

  1. 0,5 дюйма;
  2. 0,75 дюйма;
  3. самые небольшие изделия, которые раньше встречались в чугунных батареях, а сегодня – в радиаторах напольного типа.

Таблица розничных цен

Наименование продукции Цена с НДС, руб.
11Б27п(м) со спуском ДУ-15 134,6
11Б27п(м)1 с краном Маевского ДУ-15 144,7
11Б27п(м)2 с краном Маевского ДУ-15 с резьбой G 1/2 144,7
Кран Маевского Ду-15 29,5

Кран Маевского, повторимся, это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.

В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.

Кран Маевского в разобранном виде

Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости. Но это мы забегаем наперед

Но это мы забегаем наперед.

Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.

Как делается промывка и опрессовка системы отопления?!

С годами отопительная система будет отдавать меньше тепла чем в начале, причиной тому является накипь и различные отложения в ней. Способы борьбы с этим

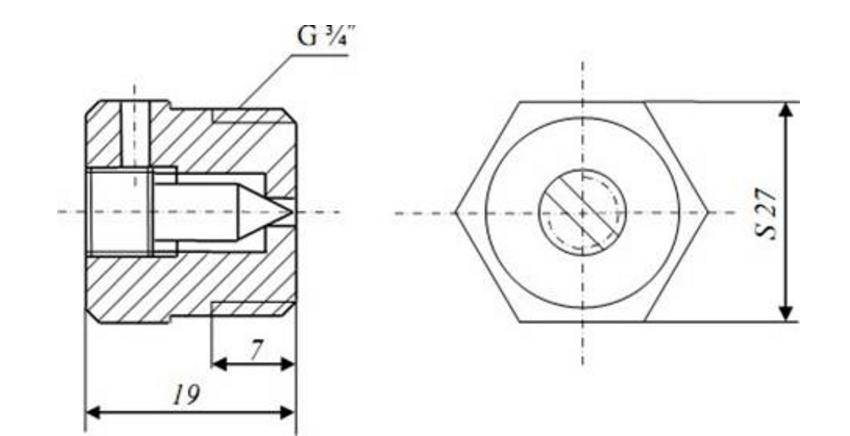

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

  • винта конической формы;
  • корпуса.


в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

  • Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;

  • При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
  • После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Где купить?

Некоторые отечественные производители и поставщики:

  • ОАО “Бологовский арматурный завод” предлагает недорогие краны (около 35 рублей) Телефон 223-08-98, 660-27-53, г. Москва.
  • ООО Пензапромарматура Тел., г. Пенза.
  • На сайте компании Сантех-Деталь можно приобрести по доступным ценам краны таких зарубежных производителей, как General Fittings, Itap (Италия), Microtecnica Trevisana. Тел.
  • В компании по сантехнике Абиона (адрес в Москве ул. Нагатинская, д. 29, корп. 4.) также можно приобрести дорогие воздухоотводчики Itap.

Остерегайтесь некачественных подделок сомнительного производства. Они могут дать трещину ещё при установке.

Как монтируют воздухоотводящий механизм

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристика Допустимое значение Единицы измерения
Давление (рабочее) 10 АТИ
Температура (максимум) 120 ºС
Диаметр прохода 25,4 или 20,0 мм
Диаметр резьбовой части 25,4 или 20,0 мм
Рабочая среда вода и др. неагрессивные жидкости
Срок службы 20 — 25 лет
Класс герметичности «А»

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

  1. Отсечь радиатор от системы запорными вентилями.
  2. Выпустить из батареи примерно 1/3 объёма воды.
  3. Снять прибор с корпуса батареи.
  4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала. Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком

Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Пошаговая инструкция по установке КМ в систему

На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.

  1. На первом этапе отводят трубы.
  2. Снимают с крючков радиатор и полностью сливают воду.
  3. С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
  4. Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
  5. Затем устанавливают кран, как указывается в инструкции к устройству.
  6. Батарею возвращают на место.
  7. На последнем этапе подключают трубопровод.


Для чугунных батарей заводы выпускают готовые заглушки под воздухоотводящие краны Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.

При установке устройства на отопительные трубы из пластика потребуется фитинг.


Признаки закупорки системы

Несколько советов

Изучив принцип работы крана Маевского и его устройство, установить клапан не составит труда. Следует лишь учесть несколько важных нюансов:

  • Воздух имеет свойство скапливаться во всех радиаторах, поэтому в системе индивидуального отопления лучше установить КМ на каждую батарею.
  • Игольчатый клапан нужно установить на петлевых конденсаторах, направленных петлёй вверх.
  • Воздухоотводящее устройство пригодится на змеевиках и регистрах отопления.
  • Если краном давно не пользовались, и на нем появилась ржавчина, перед воздухоотведением его следует смазать керосином и немного подождать.

Современные радиаторы имеют в комплекте устройство Маевского

На что обратить внимание при выборе крана

Выбор воздухоотводчика зависит от системы отопления, в которую его будут монтировать, материала труб и батарей, свободного доступа к месту установки и других нюансов установки и дальнейшей эксплуатации.

В домах с централизованным отоплением лучше использовать ручной кран Маевского или кран с предохранителем, поскольку в таких тепловых сетях случаются гидроудары. Автоматический же лучше использовать в частном доме с индивидуальной отопительной системой. В многоквартирном доме с центральным отоплением автоматический кран будет засоряться из-за загрязненности теплоносителя.
Если в помещении установлены чугунные батареи, их лучше оснастить ручным краном

Отопительному контуру из металлопластиковых или полипропиленовых труб подходит кран с встроенным предохранителем, так как они могут не выдержать гидроудара.
В труднодоступных местах: нишах, углублениях – устанавливают автоматический кран или ручной, оснащенный встроенным вентилем.
В помещениях, где могут находиться дети, напротив, устанавливать кран с легко открывающимся вентилем не стоит.
Диаметр внешней резьбы крана нужно подбирать в соответствии с диаметром отверстия, в которое он будет устанавливаться
Существует всего три типа по этому параметру: 1, 0,5 и 0,25 дюйма, такие же размеры отверстий под кран предусмотрены в стандартных радиаторах.
При покупке клапана Маевского важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом, так как этот материал устойчив к коррозии.
Уплотнитель на кране

Рекомендуем ознакомиться: Как правильно варить трубы отопления электросваркой — советы специалистов

Монтаж крана

Установка крана не является сложной работой и может быть выполнена любым начинающим мастером. Чтобы произвести монтаж запорной арматуры на радиатор, необходимо:

  1. определить наиболее оптимальное место для установки оборудования:
  • При монтаже устройства на вертикальную систему отопления краны Маевского должны быть установлены на всех батареях, располагающихся на верхнем этаже здания.
  • При оборудовании арматурой горизонтальной отопительной системы краны должны быть смонтированы на всех радиаторах, входящих в состав системы. Установка крана должна быть произведена в верхней точке батареи, где расположена заглушка, напротив входа теплоносителя;

Применение крана Маевского для чугунных радиаторов

В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.

Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.

Оцените статью
