Как правильно скрыть канализационные трубы в ванной и туалете?

Главным правилом, которым следует руководствоваться при выборе метода маскировки трубопровода, является сохранение возможности доступа к коммуникациям. Маскировочная конструкция должна быть такой, чтобы ее можно было легко открыть и закрыть в случае поломки водопроводной системы

Если этой детали не было уделено достаточное внимание, при возникновении форс-мажорной ситуации декоративную стену придется ломать целиком

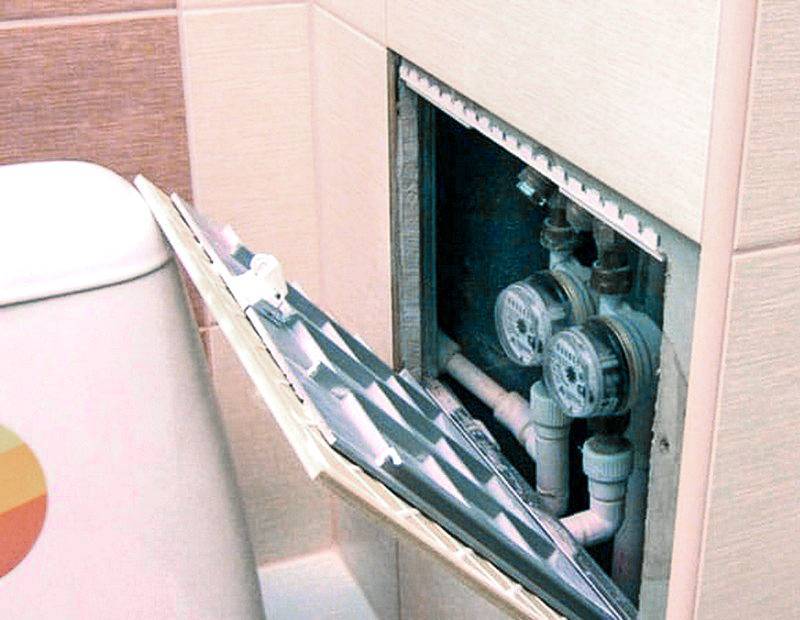

Если в коммуникациях присутствуют счетчики воды или вентили, то для доступа к ним нужно использовать метод установки ревизионного люка. Монтировать ревизионный люк при необходимости можно и после закладывания декоративной стенки. Для этого достаточно прорезать в ней отверстие нужного размера, а затем закрыть его пластиковым люком с дверцей.

Как устроить короб для труб в туалете: обзор лучших способов замаскировать трубопровод

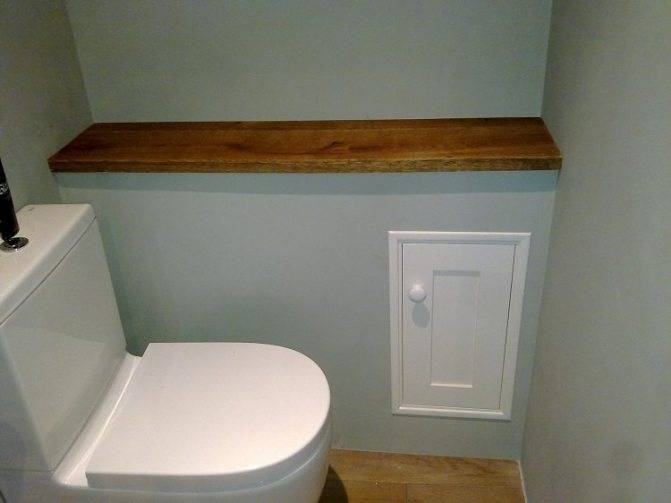

Закрывая трубы фальш-стеной, нужно обязательно устраивать в ней дверцу для доступа к коммуникациям

Перед началом монтажа конструкции, скрывающей трубопровод, необходимо удостовериться в отсутствии дефектов в соединениях труб. В системе не должно не должно быть течей или деформаций. Соединительные элементы должны быть хорошо герметизированы, а канализационные трубы – иметь необходимый угол наклона.

Зачем в туалете нужны жалюзи или рольставни

Рольставни помогут скрыть в ванной комнате или туалете непривлекательные трубы и вентили, краны и водоотводы, а также создать даже в самых маленьких санузлах необходимую атмосферу домашнего уюта и комфорта. С их помощью возможно превратить санузел из технического – в современное, удобное и эстетически привлекательное помещение.

Удобная конструкция обеспечивает беспрепятственный доступ к трубам и стоякам

Рольставни отлично сочетаются с плиткой в ванной комнате, а многообразие цветовой гаммы и наличие различных рисунков помогут без особых проблем определиться с выбором.

При удобном сочетании цвета можно легко замаскировать в ванной жалюзи-шкаф. В подобных шкафчиках можно хранить бытовую химию, применять как кладовку или просто использовать жалюзи для закрытия труб и других механизмов в туалете, которые портят внешний вид помещения.

С помощью жалюзи можно спрятать в нише счетчики и водонагреватель, разместить незаметные полочки для мелочевки

Примеры на фото, как можно закрыть жалюзи трубы в ванной комнате, размещены в конце статьи.

Большим плюсом рольставней является такое качество, как хорошая звукоизоляция. Закрытые роллеты помогают скрыть шум воды в трубах, что способствует более комфортному пребыванию в туалете или ванной комнате.

Закрытые роллеты помогут достичь совершенства для ваших глаз и ушей.

Рольставни способны не просто нести функциональную нагрузку, но и выполнять эстетическую функцию

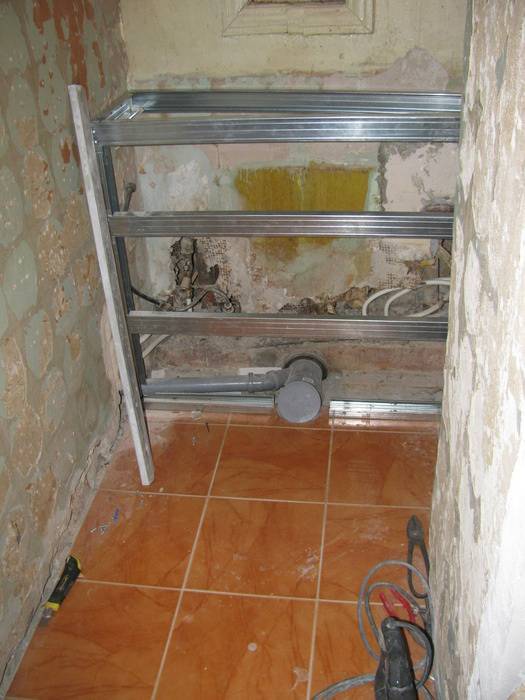

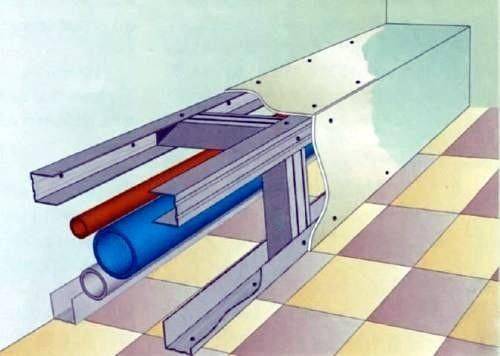

Каркас для короба из гипсокартона

Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:

  • легко режется;
  • формирует эстетически привлекательную и прочную поверхность;
  • позволяет создать надежную и безопасную фальш-стену или перегородку;
  • хорошо сочетается со штукатуркой или керамической плиткой.

Что понадобится?

  • профили;
  • влагостойкий гипсокартон;
  • силиконовый герметик;
  • шурупы;
  • дюбели;
  • нож;
  • перфоратор.

В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:

  1. заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
  2. выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
  3. производятся расчеты, определяющие необходимое количество материалов;
  4. в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
  5. закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
  6. установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
  7. обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
  8. после обшивки обработайте все стыки герметиком;
  9. остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.

Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.

последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату

.Для лучшей наглядности — несколько видео от профессионалов.

И небольшая подборка фото с коробами из гипсокартона в ванной.

(с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.

1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.

Гипсокартон к профилю крепится с помощью шурупов-саморезов

Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.

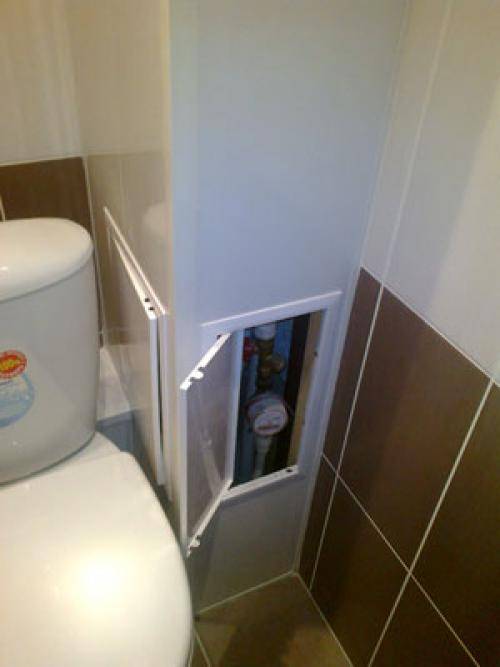

2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

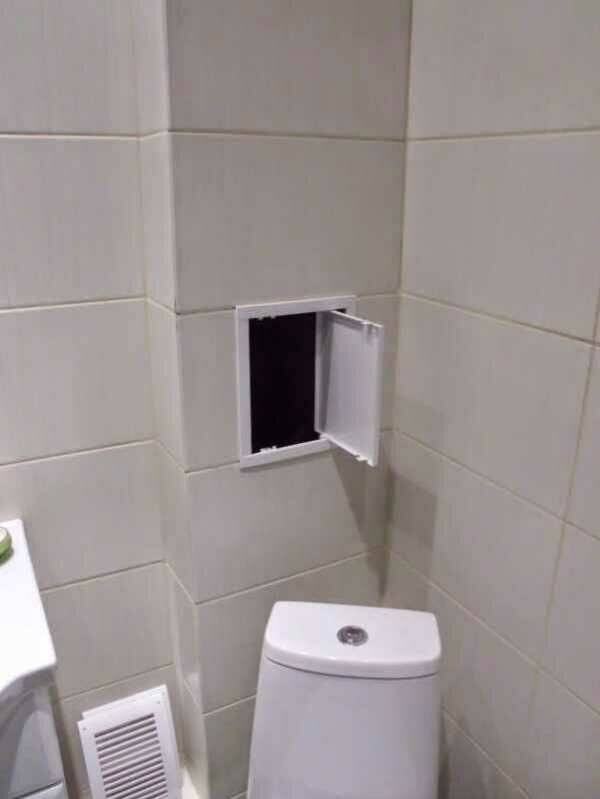

Готовый смотровой люк можно купить и в хозяйственном магазине

3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.

4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.

5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.

6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.

Популярные статьи  Терморегулятор на батарею отопления: разновидности, установка и настройка

Короб из гипсокарона в ванной комнате

Способы маскировки стояка

Так как же можно закрыть стояк в ванной? Сделать это можно самыми разнообразными способами:

  • Маскировка в стенах. Таким способом можно скрыть стояк только на этапе его монтажа. И работы весьма непростые и трудоёмкие, будьте готовы к этому. Сначала нужно составить и перенести на стену схему расположения всех коммуникаций. Затем с помощью перфоратора следует сделать углубления, незначительно превышающие диаметр труб. Далее в штробы укладываются трубы. Затем желательно всю поверхность закрыть гипсокартонным листом , ДСП, фанерой или панелями ПВХ, чтобы сделать своеобразную фальш-стену. Заполнять углубления бетоном не рекомендуется, при поломках и демонтаже вы можете сильно повредить стояк.
  • Шкаф. Да, скрыть стояк можно в шкафу. Причём вы можете как приобрести готовый предмет мебели с отсутствующей задней стенкой и прорезями в полках, так и сделать его самостоятельно из обычного. Вам нужно будет демонтировать заднюю часть. Затем с помощью коронки и дрели сделайте отверстия в полках соответствующего трубам диаметра. Такой способ позволит не только скрыть стояк, но и обеспечить дополнительное место для хранения средств или предметов гигиены.
  • Короб является наиболее распространённым способом маскировки коммуникаций. Он удобен тем, что вы можете приобрести в магазине сантехники готовую конструкцию нужных размеров. Она проста в установке, так что её монтаж не составит труда. Кроме того, есть разные варианты форм и конфигураций: треугольные, закруглённые, прямоугольные коробы, а также состоящие из одного или нескольких уровней.
  • Гипсокартонная перегородка. Чтобы смонтировать её, нужно сначала установить прочный каркас, который обычно изготавливается из оцинкованных профилей. Хотя некоторые используют деревянные брусья, но этот материал требует дополнительной обработки влагозащитными и противогрибковыми средствами. Далее на каркас крепятся с помощью саморезов и сами гипсокартонные листы, причём желательно использовать влагостойкие, так как влажность в ванной комнате значительно повышена. Следующий этап – это отделка. Можно использовать разные материалы, но наиболее практичными и предпочтительными будут панели ПВХ и керамическая плитка.
  • Конструкция из пластиковых панелей . Пластиковые панели практичные, недорогие, влагостойкие, лёгкие и относительно простые в монтаже, так как имеют удобные стыки. Но единственный недостаток их использования – это полное отсутствие шумоизоляции, через них будут проникать любые звуки. Если это вас не смущает, то приступайте к работам. Сначала установите каркас, который может изготавливаться так же, как и для гипсокартонной перегородки. Но в данном случае желательно использовать именно металлопрофиль. На него установите пластиковые панели. Места стыков можно замаскировать уголками.
  • Роллетные ставни позволят не только скрыть от глаз все коммуникации, но и оставить беспрепятственный доступ к ним. В любой момент вы сможете отодвинуть ставню, чтобы, например, открыть или закрыть вентиль или устранить возникшие неполадки. Роллеты устанавливаются в направляющие. При этом сам стояк должен располагаться в углублении, чтобы он не мешал перемещению ставень. А по краям такого углубления как раз монтируется каркас будущей конструкции. В настоящее время можно приобрести специальные рольставни, предназначенные для ванных и туалетных комнат. Они не только играют роль маскировки, но ещё и выполняют гидро- и шумоизоляционные функции, так как оснащаются дополнительным внутренним покрытием.

Как скрыть канализационную трубу в ванной и других помещениях

Чтобы не повредить коммуникации, необходимо четко разграничить зоны в помещении и участки водоподведения и водоотведения, к которым требуется доступ. Доступными способами маскировки труб можно назвать следующие:

  • короб – простой и дешевый метод монтировки коммуникаций;
  • фальш-стены – такие конструкции занимают много места, но выглядят они привлекательнее короба;
  • роллеты – просты в эксплуатации, красиво смотрятся;
  • заделку труб в стену можно использовать на этапе ремонтных работ и только профессиональными строителями.

Грамотно скрыть сантехнику и канализационные трубы – это обеспечить доступ ко всем необходимым устройствам, создав индивидуальный интерьер.

Фальш-стены и роллеты

Фальш-стены – конструкции из каркасных блоков, за которыми можно спрятать трубы так, что они будут незаметны. Достоинствами такой конструкции из гипсокартона в туалете можно назвать следующие особенности:

  • они скрывают недостатки стены, неровностей, что позволяет задекорировать санузел полностью;
  • не возникает сложностей при установке стены;
  • коммуникации за стеной незаметны.

Но у такой стены есть и ряд недостатков. Ее нельзя установить в ванной комнате небольшого размера, так как конструкция занимает внушительную площадь. Также подобные стены не совсем выгодны с точки зрения демонтажа.

Принцип работы роллетов напоминает выдвижные жалюзи и занимает немного места. Но имеет один существенный недостаток: без серьезных навыков в ремонте, их нельзя установить самостоятельно, для этого придется воспользоваться услугами профессиональных установщиков.

Как правильно спрятать канализационные трубы в коробе

Обычно используются короба под канализационные трубы, которые могут быть выполнены из разного материала. Используется металлическая или деревянная конструкция, которая закрывается керамической плиткой, выложенной в других частях ванной комнаты. Но короб не совсем практичен в монтаже, так как для его сбора требуется определенные навыки. Для него необходимо смонтировать люк.

Ниже кратко опишем, как сделать короб для канализационных труб и установить его в ванной:

  1. Перед тем, как приступить к монтажу короба необходимо проверить на работоспособность все системы, если коммуникации проведены недавно, стоит подождать несколько недель, прежде чем приступить к монтажу короба.
  2. Замерить необходимые данные: толщина материала, места соединения, размер счетчиков, фильтров. Минимальное расстояние от труб до короба – 3 сантиметра.
  3. Сделать разметку по периметру комнаты.
  4. Прикрепить профиль дюбелями.
  5. Прикрепить стойки к металлическому профилю.
  6. Смонтировать направляющие.
  7. Установить перемычки на расстоянии 50-70 сантиметров.
  8. Обшить короб выбранным строительным материалом.

Скрыть канализационные трубы в шкафчике

Если у вас позволяет место в ванной, то можно установить шкафчик компактного размера. Это самый дорогостоящий вариант, но он оправдывается своей функциональностью. Помимо того, что вы сможете скрыть трубы водопровода и канализации, в шкафчик можно спрятать косметические средства и приспособления, необходимые в санузле.

Жалюзи

Такой способ как жалюзи в туалете используют редко, поскольку установка требует много времени, затрат. Многие люди считают, что жалюзи в ванной выглядят не совсем красиво, когда другие думают, что такое приспособление смотрится привлекательно. Можно подобрать оттенок жалюзи в тон интерьеру. Преимуществом такой модели маскировки является то, что в оставшееся место можно вмонтировать полки и расположить туда необходимые предметы, которые будут прятаться за пластиковой конструкцией. За жалюзи удастся скрыть медные, железные, пластиковые трубы, счетчики, фильтр и другие коммуникации.

Практика показывает, что этот способ скрывания труб очень удобен, чтобы посмотреть состояние изделия, снять показания счетчиков достаточно поднять шторку.

Технология монтажа пластиковых панелей

Независимо от выбора отделочного материала перед началом работ необходимо проверить трубы на наличие дефектов: обследовать соединения на герметичность, проверить работоспособность переходных элементов.

Подготовка несущего каркаса

Выполнив эскиз с точным указанием точек крепления элементов каркаса, переходят к монтажу конструкции. Заделать трубы в туалете пластиковыми панелями можно двумя способами:

  • частичное закрытие – спрятать только коммуникации;
  • «глухое» скрытие – обустройство фальш-стены, плоскость которой выровнена с поверхностью базовой стены, скрывая за собой следы наличия коммуникаций.
Популярные статьи  Обзор посудомоечной машины Electrolux ESF9423LMW: набор необходимых опций по демократичной цене

Выбрав оптимальный способ закрытия ниши, первым делом размечают места крепления направляющих профилей. Подгонку алюминиевых профилей можно выполнить, воспользовавшись ножовкой по металлу.

Приложив к разметке направляющие профили, фиксируют их, просверливая отверстия через каждые 30-40 см и вставляя в них дюбель-гвозди.

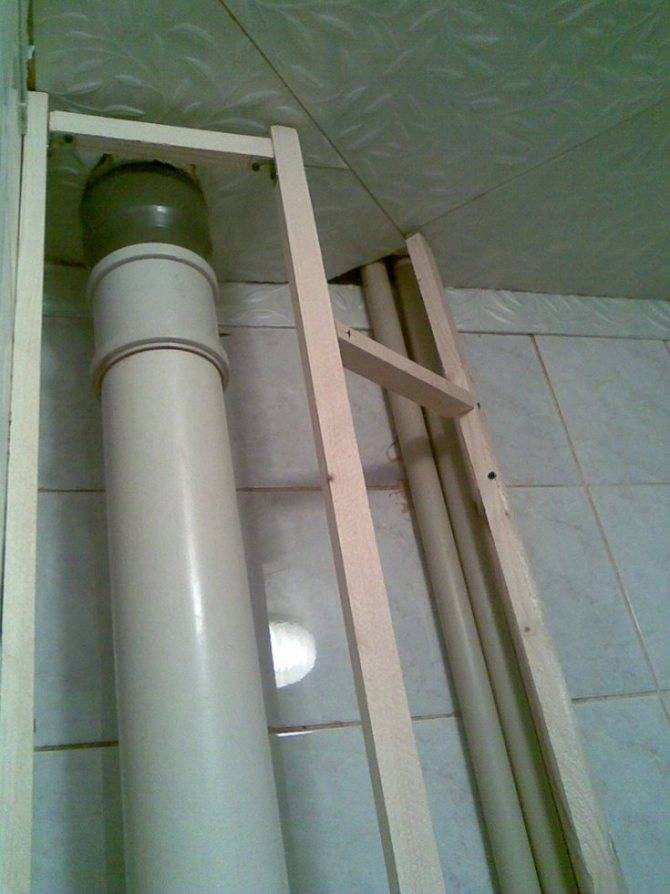

Каркас из металлического профиля при желании можно заменить деревянными планками, используя в качестве крепежных элементов панельные скобы. Но в этом случае, чтобы продлить срок службы конструкции, деревянные элементы предварительно стоит обработать влагоотталкивающими пропитками. И даже после обработки рейки деревянного каркаса от влаги могут расширяться, предупредить образование трещин помогут пропилы в брусьях.

Важно: решая спрятать коммуникации в санузле, стоит учитывать, что доступ к вентиляционному окну должен оставаться открытым. Сделать это можно, установив декоративные вентиляционные решетки

Выполнив обрешетку каркаса подлежащие укрытию стены желательно обработать грунтовкой, обладающей влагоотталкивающими свойствами. Мастера рекомендуют использовать для этой цели составы с антибактериальными веществами, которые препятствуют появлению плесени и грибка.

Звук воды, текущей по канализационным стоякам, нередко доставляют беспокойство хозяевам. Решить эту проблему поможет звукоизоляция. В качестве экономии средств опытные строители рекомендуют использовать для этого картонные лотки для хранения яиц, которые имеют свойство отлично удерживать шумы.

Обшивка пластиковыми панелями

Когда скелет конструкции собран, можно приступать к обшивке труб в туалете пластиковыми панелями. Установив уголки и концевики на профили, монтаж панелей начинают с них. Такой подход позволяет предупредить возможные перекосы и неровности. Защитную пленку с ПВХ-листов можно снять уже после установки панелей.

Монтаж пластиковых панелей можно выполнить, просто приклеив их к обрешетке. Но для этого можно использовать только специальные «жидкие гвозди», в составе которых отсутствует растворитель, способный повредить пластиковую поверхность. Его наносят точечно по углам каркаса и на рейки через каждые 20-30 см.

Последующие панели максимально плотно вставляют одну в другую, располагая гребешок в сторону движения, и фиксируют к профилям. При состыковке панелей каждый гребешок должен полностью входить в паз.

Схемы разводки труб в туалете

Вопрос маскировки труб касается как бюджетного жилья, так и элитных апартаментов. Разница состоит в способах заделки коммуникаций. Если в 15-метровом совмещенном санузле есть возможность зашить все стены фальш-панелями, то на 2 м² пятачке важен каждый сантиметр, поэтому после ремонта внутреннее пространство туалета зачастую приобретает немыслимые формы.

В типовом жилье все просто: в углу помещения проходит общий канализационный стояк, параллельно ему установлены трубы централизованного водоснабжения. К ним подключены внутриквартирные коммуникации из труб меньшего диаметра. Таким образом, в маскировке нуждается и вертикальный стояк, и горизонтально проложенные ветки.

Простейшая схема расположения канализационных труб и водопровода в туалете. Лучшим вариантом для скрытия коммуникаций является возведение двух коробов (вдоль стояка и за унитазом), занимающих минимум полезного пространства

Сложности возникают, когда вместо пары ответвлений приходится скрывать приборы учета воды, требующие регулярного доступа, фильтры, коллекторы и пр. Простыми коробами здесь не обойтись, приходится к несущим стенам пристраивать перегородки или сооружать конструкции, напоминающие ширмы.

Коллектор, счетчики и фильтры находятся над унитазом и занимают практически всю стену, противоположную входу в туалет. Лучший способ закрыть разводку и приборы – построить сантехнический шкаф с широкими дверцами или использовать жалюзи

В частном доме все проще, если позаботиться о маскировке коммуникаций еще до воплощения проекта в жизнь. Часть труб можно скрыть в стенах, а для важных узлов создать технические люки. Фильтры и приборы учета устанавливают в специально отведенном помещении (вместе с насосом и другим оборудованием, отвечающим за водоснабжение дома).

В многоэтажках штробить стены под трубы никто не разрешит, да и характеристики стен не подходят для пусть частичного, но разрушения. Остается наружный декор, с вариантами которого познакомимся поближе.

Конструкция из пластиковых панелей

Очень часто мастера-отделочники рекомендуют возводить фальш-стену для сокрытия труб, стояков и прочих коммуникаций из пластиковых панелей. Они легкие, недорогие, влагоустойчивые, легко моются и без труда монтируются.

Кроме того, в случае выхода из строя оборудования и необходимости ремонта пластиковые панели можно аккуратно снять, а затем зафиксировать обратно, не принося большого вреда отделке помещения.

Для работы с пластиком потребуются:

  1. Панели из пластика понравившейся раскраски.
  2. Бруски, пластиковые или металлические профиля для изготовления каркаса.
  3. Пластиковые направляющие для крепления панелей.
  4. Пластиковые уголки для оформления внешних углов.
  5. Ножовка или лобзик для раскроя пластикового полотна.

Достоинство этого варианта в том, что соорудить конструкцию из пластика можно своими руками, причем, даже если ремонт в остальном помещении уже сделан. Работу нужно выполнять в следующем порядке:

  • Сначала вокруг стояка монтируем маскирующий короб из металлических направляющих, пластиковых профилей или деревянных брусков.
  • Затем по верху и низу короба пускаем фиксирующую планку для панелей.
  • После этого аккуратно закрываем короб пластиковыми панелями.
  • На завершающем этапе приклеиваем на внешние углы с помощью силиконового клея уголки, чтобы конструкция выглядела аккуратно.

https://youtube.com/watch?v=rp_cxKsiZ6k

Приступаем к работе

  1. Монтаж каркаса своими руками для короба всегда начинается с низа стены. Профиль (нижний направляющий) вырезается по размеру и крепится к полу с помощью дюбелей (какие типы профиля бывают и какой для чего использовать мы рассказывали здесь).
  2. Вертикальные боковые профили (несущие) выставляются по уровню, ориентируясь на уже прикрепленный внизу горизонтальный профиль. И также закрепляются дюбелями.
  3. Если короб будет сплошным, по центру устанавливается еще один вертикальный профиль. К нему будет удобно крепить гипсокартон или ПВХ (ширина у последнего всего один метр).
  4. К готовому каркасу (подробнее про монтаж каркаса из профиля рассказано в этой статье) с помощью саморезов монтируется гипсокартон (или пластик) нужного размера. Шаг между шурупами составляет двадцать сантиметров.

На готовый короб из гипсокартона можно клеить плитку любого цвета и фактуры – она выглядит красиво, служит долго и удобна в использовании (легко вымыть и почистить от пыли). Средняя цена за метр квадратный от 98 до 1200 рублей. Дополнительно требуется специальный клей (средняя цена 980 рублей за 15 килограмм, расход на метр квадратный 2,5 кг).

Как устроить короб для труб в туалете: обзор лучших способов замаскировать трубопровод

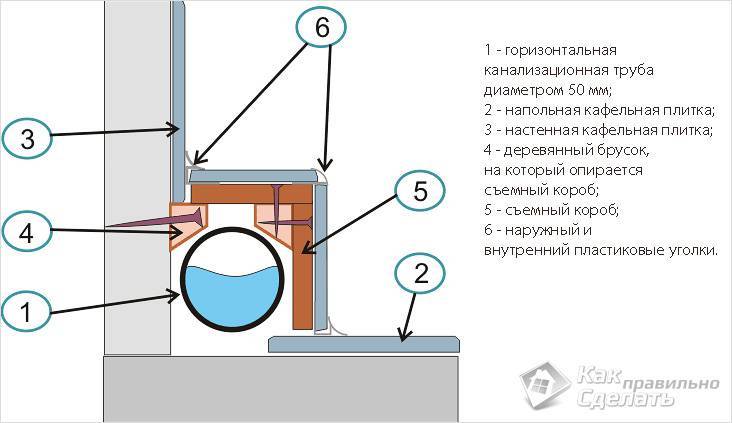

Схема укладывания плитки на каркас, в котором спрятаны трубы

  • Более дешевый вариант – нанесение шпатлевкии покраска. Основной недостаток такой отделки – потребность в косметическом ремонте. Стоимость эмали в среднем 170 рублей за килограмм, эмульсии – 250 рублей за ведерко на 14 килограмм. Под краску также необходима грунтовка. Ее средняя цена 320 рублей за ведро на 10 литров.
  • Часто короба обклеивают обоями. Такая отделка самая быстрая в исполнении. Недостаток – недолговечность. А бумажные обои еще и впитывают влагу. Надежнее виниловые обои (средняя цена за рулон шириной 0,53 сантиметра и длиной 10 метров – 350 рублей). Дополнительно потребуется обойный клей (190 рублей за литр).
  • Если обшивка производилась ПВХ, дополнительная отделка не требуется. Следовательно, короб будет стоить ровно столько, сколько заплачено за пластик и профиля для каркаса.
Популярные статьи  Российско-Датские инженерные технологии SHUFT

Как устроить короб для труб в туалете: обзор лучших способов замаскировать трубопровод

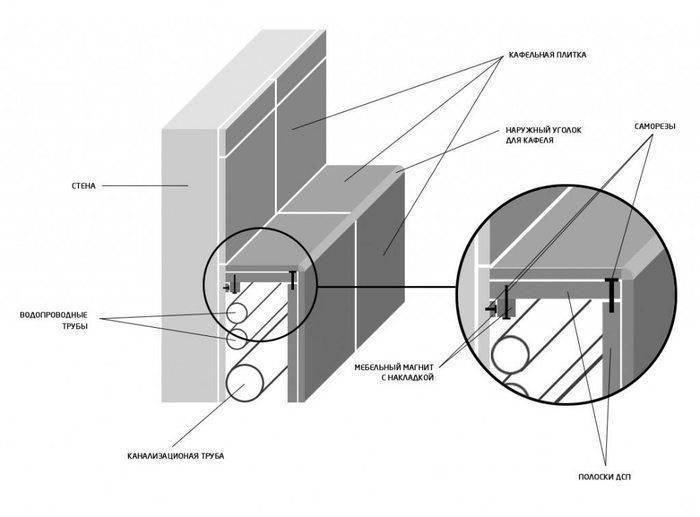

Эскиз, как будет выглядеть короб со спрятанными трубами в туалете.

Полезно знать

  • При установке гипсокартона, чтобы закрыть трубы в туалете, нельзя допускать его касания к трубопроводам. Конденсат, попадающий на гипсокартон, значительно сократит срок службы короба.
  • В коробе необходимо установить ревизионный люк на случай ремонта. Эти дополнительные расходы обойдутся в сумму от 15 до 40 долларов.
  • На стыки гипсокартона с помощью шпатлевки обязательно крепится армированная сетка, которая предотвращает появление щелей в будущем.

Преимущества сантехнических ставен

Рольставни приобретают всё более широкое распространение из-за множества преимуществ их использования:

  • скрытие всех инженерных систем;
  • возможность закрытия больших пространств;
  • удобная и несложная конструкция, не затрудняющая доступ к коммуникациям;
  • вертикальное открытие и закрытие, не требующее спереди дополнительного свободного пространства;
  • большое количество аксессуаров;
  • простой монтаж, произвести который возможно и собственными силами;
  • быстрота установки;
  • отличные данные по тепло- и гидроизоляции;
  • недопущение появления бактерий, грибка и плесени.
  • большая устойчивость к воздействию влаги;
  • великолепная шумоизоляция труб;
  • высокая долговечность и надежность;
  • отсутствие необходимости в профилактическом обслуживании и специальном уходе;
  • редкая потребность в ремонте и возможность замены только неисправных или поврежденных элементов;
  • безопасность и простота при применении;
  • полная экологичность;
  • защита от детей и домашних питомцев;
  • мытьё допустимо любыми моющими средствами.

Недостатков у сантехнических рольставен исключительно мало:

  • Достаточно высокая стоимость;
  • Трудность сочетания с дизайнерским или классическим интерьером;
  • Электростатичность изделий из пластика приводит к быстрому скоплению пыли;
  • Подверженность к механическим воздействиям.

Схема подключения канализации

Разводка канализации

Еще на этапе проектирования дома должна быть разработана система водоотведения, которая гармонично вписывалась бы в его структуру. Первоначально на схеме отмечается место расположения общего вертикального стояка. Обычно он располагается в ванной комнате или туалете. От его нижней части расходятся горизонтальные сливные трубы. Именно к этим трубам подключаются через сифоны все сантехнические приборы.

В ванной обычно имеются раковина, ванна и стиралка. В туалете подключаются унитаз и биде (если имеется). В кухне обычно одна мойка или совместно с посудомоечной машиной. Схема канализации в доме предусматривает наклон всех горизонтальных труб по направлению к стояку не менее 3 градусов для обеспечения самотека сливных вод.

Элементы канализационной системы

Монтаж внутренней канализации выполняется с использованием ключевых элементов, без которых обойтись невозможно.

К элементам домовой канализации относятся приборы сантехники, соединительные трубы, фитинги, разветвители, сифоны, элементы креплений трубопровода к стенам. Трубы сейчас используются преимущественно полипропиленовые или металлопластиковые. Стальные трубы уже вышли из обихода. Исключением являются медные трубы или изделия из нержавеющей стали. Однако стоимость их является весьма высокой. Соединительные элементы изготавливаются из того же материала.

Стояки сейчас также используются пластиковые. Однако если вы не меняете основной стояк, изготовленный из чугуна, то вам потребуются дополнительные резиновые переходники для соединения пластиковых труб и чугунного стояка. Стояк имеет стандартный размер 100 мм. В некоторых случаях, когда речь идет о многоэтажном доме выше пяти этажей, может использоваться стояк диаметром 150 мм.

Назначение стояка — компенсация гидроударов в системе и отсутствие посторонних запахов в доме. Если нет возможности выведения стояка вверх, за пределы дома, то на его выходе устанавливают вакуумный клапан, который решает те же самые задачи. Диаметры сливных горизонтальных труб обычно равны 50 мм.

Прокладка канализационных труб в доме

Подготовим все необходимое для монтажа канализационной системы.

Установленные канализационные трубы

Правила монтажа канализационных труб предусматривают использование для работы следующих инструментов:

  • Ножницы для резки полипропиленовых труб.
  • Перфоратор.
  • Ножовка для резки металла.
  • Уровень.

Вначале все элементы системы собираются воедино. То есть, производится их обрезка и примерка. Резать трубы лучше специальными ножницами, но можно применить и ножовку.

Монтаж канализационных труб в доме производят в нижней части стены, соблюдая необходимый уклон к стояку. После стыкования труб выполняют закрепление трубопровода на стенах при помощи перфоратора и специальных круглых защелок. Соединительные фитинги также имеют раструбы с уплотнителями, поэтому все соединения выполняются легко.

Вот таким способом, буквально за один день, можно полностью смонтировать канализационную систему в своем доме. Сейчас в продаже имеется все необходимое для этих целей.

Чем можно закрыть трубы в туалете: другие варианты

Помимо уже рассмотренных способов – использования коробов и стенок из ГКЛ и пластиковых панелей – есть и другие, достаточно удачные способы спрятать коммуникации при сохранении доступа к ним.

Первый и наиболее часто встречающийся – встроенный шкаф.

Он может выполняться на всю заднюю стенку или, как показано на иллюстрации выше, только на верхнюю часть. Основа такого шкафа – каркас или другие крепления для полок и дверок. Можно также повесить готовый шкаф, убрав часть задней стенки и полок так, чтобы нашлось место для стояка канализации и труб горячей и холодной воды.

Ниже предложены несколько вариантов конфигурации таких шкафов, их планировка зависит от положения труб.

Особенно удобен такой шкаф, если в туалете, помимо труб, надо спрятать еще и водонагревательный бак.

Ну и, разумеется, полки не будут пустовать – во встроенном шкафу отлично хранятся моющие и чистящие средства, стратегический запас туалетной бумаги, приспособления для уборки и прочие полезные вещи.

На видео представлен подробно процесс создания такого шкафа с учетом ошибок создателя.

Еще один удачный вариант маскировки – рольставни. Эта конструкция обеспечивает быстрый доступ полностью ко всем коммуникациям, при этом в закрытом состоянии выглядит очень эстетично и легко очищается.

Основная задача при монтаже – размещение боковых направляющих и верхнего короба, скрывающего механизм подъема рольставни. На видео представлена инструкция по установке конструкции своими руками.

Недостаток у данного метода, пожалуй, только один – его требуется устанавливать на весь проем. Если закрывать необходимо не всю стенку, а только ее часть, придется монтировать дополнительно короб или хотя бы одну дополнительную стенку для установки направляющих.

Рольставни не обязательно должны открываться только снизу вверх – можно установить два изделия или разделить основное полотно на две части, нижняя из которых (за унитазом) будет неподвижной.

К плюсам этого варианта можно отнести быстрый монтаж и сочетаемость со всему способами отделки санузла. Кроме того, нейтральный белый цвет – отнюдь не единственный возможный дизайн рольставни. Производители предлагают большой выбор фотопечати, цветных полотен.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
