Колонковое бурение скважин: технология и нюансы проведения работ

Рабочий инструмент вращается на высоких оборотах, разрезая с помощью коронки горную породу. При этом частоту вращения можно регулировать: для мягкого грунта устанавливаются сравнительно небольшие обороты, для твердых пород – более высокие.

Посколькукоронка разрезает грунт только по краю,образовавшаяся в процессе внутренняя часть должна извлекаться на поверхность. Для этого существует два способа:

1. Бур поднимается на поверхность, после чего из него извлекается керн.
2. Используется специальная труба-подъемник, по которой порода транспортируется наверх.

Бурильноеоборудование для колонкового бурения скважин, как правило, устанавливают на шасси классических автомобилей – Урал, КАМАЗ, МАЗ. Хотя дляработы в условиях сложных рельефов может использоваться гусеничная спецтехника.

Бурильные установки для реализации колонковой технологии

Для работ данного вида применяется такой инструмент:

• Стандартные или тонкостенные снаряды (трубы). Первые могут использоваться как для вертикального, так и для горизонтального (углового) сверления. Вторые применяются исключительно для горизонтальных работ.
• Породоразрушающий элемент – коронка. Наиболее универсальными считаются алмазные резцы, которые одинаково успешно разрушают твердый и рыхлый грунт.
• Штанги для наращивания глубины скважинного отверстия.
• Промывочные сальники, обеспечивающие подачу промывочного раствора и отвод потока жидкости с керном.
• Переходники для стыковки буровых штанг, промывочных сальников, вращателей.
• Долота, которые применяются для увеличения глубины скважины в особо сложных местах.

Бурильные трубы для приема керна и поддержания правильного направления скважинного отверстия

Технология колонкового бурения скважин реализуется следующим образом:

1. Подготавливается поверхность, которая очищается от мусора и посторонних предметов.
2. На небольшом расстоянииот планируемого отверстия роется яма глубиной около 2 м для промывочной жидкости.
3. В земле пробивается небольшое отверстие для размещения бура.
4. По мере углубления прохода в трубе скапливается грунт. При полном заполнении ееподнимают на поверхность.
5. Порода из трубы извлекается с помощью молотка. Удары необходимо наносить методично и не слишком сильно, чтобы не повредить металл.
6. После извлечения породы бур опускается обратно в скважину. Процесс повторяется до момента достижения необходимой глубины отверстия.

По составу извлеченного керна можно судить о структуре грунта на разной глубине

Какая технология используется чаще всего

Здесь всё зависит от проектной глубины скважины и состава почвы на участке. Исходя из данных геологоразведки, подбирают наиболее оптимальный способ.  Также нужно понимать, как найти воду для скважины.

Для бурения артезианских скважин применяют роторный способ. Это метод наиболее обоснован экономически, экологически и дает скважины различной глубины и диаметра в рыхлых почвах со скальными вкраплениями.

Суть его заключается в следующем:

• На конце ротора, приводимого в движение двигателем внутреннего сгорания, располагается специальный бур. Он измельчает породу.
• В скважину подается вода под давлением. Она размывает почву.
• Далее вода выводится наверх по полому каналу ротора. Эту технологию еще называют «бурение с промывкой»
• После установки обсадной трубы большого диаметра, работа идет меньшим долотом-буром.
• По завершению буровых работ необходимо произвести т.н. «разглинизацию» скважины. Нужно это из-за того, что водно-глиняный раствор засоряет поры, по которым артезианская вода будет поступать в скважину.

Скважина дает вам возможность иметь на своем участке запас воды, для полива ваших растений в парниках из поликарбоната с открывающимся верхом, информацию о которых найдете тут.

Достоинства перед другими способами:

Виды буровых способов

Ранее бурение водоносных скважин для личного пользования осуществлялось в основном ручным способом. Это было трудоёмкий и длительный процесс, поэтому не каждый владелец участка или дачи мог похвастаться наличием собственного источника водоснабжения.

Постепенно механизированное бурение вытеснило ручные методы благодаря значительному облегчению и ускорению процесса.

Сегодня практически все водоносные скважины бурятся механизированным способом, который основан на разрушении грунта, подаче его на поверхность одним из двух способов: сухим, когда отработанный грунт убирается из скважины при помощи механизмов и гидравлическим, когда он вымывается водой, поданной под напором или самотёком.

Различают три основных способа механического бурения:

• Вращательный (грунт разрабатывается вращением).
• Ударный (бурснаряд разрушает грунт ударами).
• Вибрационный (грунт разрабатывается высокочастотными колебаниями).

Вращательный способ считается самым высокопроизводительным, в 3-5 раз превышающий по эффективности ударный и в 5-10 вибрационный. Кроме этого вращательный способ самый недорогой и доступный, его нередко применяют в качестве основного метода ручного бурения.

Механические вращательные способы бурения скважин на воду пришли на смену малоэффективным ручным методам

В свою очередь вращательный способ бурения, широко применяемый для сооружения скважин на воду, подразделяется на четыре основных вида бурения:

• колонковое;
• шнековое;
• ударно-канатное;
• роторное.

Каждый вид вращательного бурения имеет свои особенности и выполняется специально предназначенным для этого оборудованием. Рассмотрим эти виды бурения более подробно, определим, в чём их различия и какой метод необходимо применять в каждом конкретном случае.

Разновидности бурового инструмента

Основным рабочим инструментом для бурения скважины и подъема грунта является бур. Для различных способов бурения применяются:

1. Шнек, или змеевик, применяется для роторной бурильной установки при прохождении грунтов средней плотности – суглинков, супесей, глины и земли. Оснащается металлической насадкой с заточенными кромками, выполняющими сверление грунта.
2. Стакан, или снаряд Шитца, применяется для вязких и плотных грунтов в канатно-ударных буровых установках.
3. Ложка используется для сыпучих и подвижных грунтов – песчаных, щебеночных. Способ бурения – вращательный и ударно-вращательный.
4. Желонка применяется для очистки скважинного канала от полужидких и сыпучих грунтовых смесей, оставшихся после прохождения долота. Предназначается для канатно-бурильной установки.
5. Долото используется для прохождения твердых и каменистых пород. Представляет собой специальную пластину с округленными гранями калибром, равным внутреннему диаметру обсадной колонны минус 5 мм. Предназначается для канатно-ударного способа бурения.

Режущие элементы буров изготавливаются из закаленных стальных листов толщиной 3–5 мм.

Достоинства и недостатки колонкового метода

Благодаря точечному действию коронки по своему радиусу обеспечивается аккуратное вырезание и вынесение на поверхность цельного керна. Технология применима для бурения пород до XII категории, можно работать как перпендикулярно, так и под углом.

Одним из важнейших показателей колонкового метода считается высокая производительность и скорость бурения.

Помимо этого можно выделить следующие достоинства:

• Объем бурения в случае применения промывочной жидкости или технической воды составляет 85%;
• Введение в рабочий раствор активных эмульсий дает возможность удержания стенок скважины в своем первоначальном состоянии;
• Благодаря снижению осевых нагрузок вследствие того, что порода разрушается не в сплошную, достигается снижение энергетических затрат.
• Метод позволяет работать с любыми породами, в том числе базальтовыми и гранитными.
• При использовании сборного мобильного станка возможно проведение работ в труднодоступных местах.

Наряду с достоинствами, колонковое бурение скважин также имеет и свои недостатки:

• При работе в трещиноватых породах зачастую возникает заклинивание керна, что ведет к необходимости извлечения трубы для его выбивания.
• При прохождении твердых пород из-за перегрева и прихватывания коронка быстро затупляется. Чтобы этого избежать, необходимо применять охлаждающую жидкость и снижать скорость подачи. Вследствие этого снижается скорость бурения.
• Маленькое сечение (до 200 мм) бурения не позволяет использовать мощные погружные насосы.

При разработке скважин на воду в случае применения глинистого раствора при вскрытии пласта велика вероятность заиливания водоносного слоя.

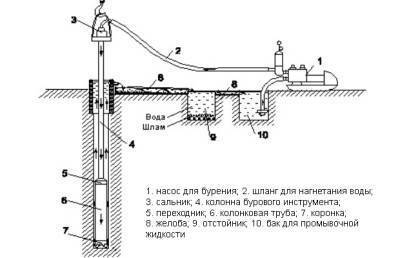

Технология колонкового бурения скважин

Технология такого процесса подразумевает использования нескольких типов оборудования. Их отличие составляет в потенциальной мощности и типе передвижного кузова. Например, передвижной гусеничный транспорт с установленной системой будет иметь преимущество на участках с мягкой породой.

Процесс промывки самой коронки, что предотвращает ее нагревание, обеспечивается водой или раствором из глины. Обычно, возле самой буровой установки и насоса установлен отдельный небольшой резервуар для хранения промывочной жидкости.

Такая технология в данном случае ведется при помощи колонковой трубы, коронки и буровой трубы, что проходит через весь участок породы. Сальник на поверхности приводит в действие механизм промывки системы.

Бурение колонковым способом требует наличия определенного списка оборудования:

1. Снаряды колонковые. Они существуют двух основных типов: с тонкими простенками и стандартные. Первые применяются для горизонтального бурения любых типов пород, в то время как вторые – для вертикального и незначительного уклона при горизонтальном создании скважин.
2. Колонковое бурение подразумевает наличие обсадной трубы, диаметр которой определяется габаритами самой коронки. Она эксплуатируется для сохранности боковых простенков.
3. Сальники, что используются для промывки всего механизма бурения.
4. Технология бурения твердых или рыхлых пород часто не обходится без наличия коронок с алмазными наконечниками.

Колонковое бурение скважин  начинается с этапа формирования площадки. Для этого устанавливается насосное оборудование, которое будет проводить этап создания нефтяных или других типов скважин. Рядом с наносом рациональнее сформировать соответствующую яму для закачки промывочной жидкости. Такой способ позволит не использовать дополнительно резервуар с водой или глиняным раствором.

Колонковое создание скважин  может требовать замены основной коронки прямо во время бурения. Для этого трубу вынимают и производят быстрый монтаж новой коронки. Дополнительные остановки могут потребоваться, когда керн заполнит всю буровую трубу (специальный желонок). После этого его также извлекают и по нему определяют уровень пробуренной глубины.

Колонковое создание нефтяных скважин может проводиться, как с водянистой промывкой, так и со специальным указанным выше глиняным раствором. В некоторых случаях возможно применение воздуха под высоким давлением. Однако это актуально в том случае, если сама порода на любой из глубин не содержит воды. Технология применения глиняного раствора актуальна для пород, которые имеют мягкую структуру, и существует риск их преждевременного обвала.

Также может применяться и другой способ укрепления – обсадочный трубы. Они также указывались выше. Дело в том, что существуют слишком мягкие породы и участки на больших глубинах, промытые проточным течением вод. Чтобы избежать риска их обвала, используется установка стальной трубы по контуру (или трубы из другого материала, имеющего устойчивые характеристики к механическому, химическому воздействию). Бурение нефтяных скважин подразумевает применение любой технологии, описанной выше, исходя из геологических требований.

Также колонковый метод может проводиться «на сухую», без применения жидкости или глиняного раствора для промывки породы. Это исключает необходимость подключения насосной станции и применения резервуара с водой, но замедляет процесс создания нефтяных и других скважин за счет быстрого износа коронки.

Характеристика роторного бурения

Роторное бурение — метод вращательного бурения, при котором разрушение грунта осуществляется при помощи долота, приводимого в движение в забое скважины от ротора буровой установки. Ротор вращается от двигателя автомобиля или отдельно установленного электродвигателя посредством приводного вала. Разработанный грунт вымывается из шахты скважины методом прямой или обратной промывки. Промывочный раствор может подаваться как самотёком, так и насосной станцией.

Роторное бурение применяется для разработки скальных и полускальных грунтов при устройстве глубоких скважин до 150 м. Роторная буровая установка с правильно подобранным долотом и утяжеленными бурильными трубами отлично справляется со скальными породами.

Специалисты-буровики рекомендуют использовать этот метод бурения при соблюдении следующих условий:

1. Гидрогеологический разрез участка изучен достаточно хорошо. Известно, что бурить предстоит скальные породы. Известен уровень залегания водоносной зоны в коренных породах.
2. Подземная вода обладает характерным для артезианских скважин напором
3. Имеется возможность бесперебойной доставки технической воды для промывки скважины.

В южных районах роторное бурение можно производить круглый год, а в северном климате применение этого способа ограничено из-за возможности замерзания промывочной жидкости.

Применяемое оборудование и инструменты

Роторное бурение водоносных скважин осуществляется с применением рамной или решётчатой вышки, на которой расположено подъёмное оборудование и остальные элементы буровой установки. Вышка даёт возможность поднимать и опускать в скважину бурильные колонны.

В состав буровой установки роторного типа входит:

• рамная или решётчатая вышка;
• двигатель с приводом;
• ротор и бурильная колонна;
• насосное оборудование и система очистки промывочной жидкости;
• подъёмное оборудование, напорная магистраль, вертлюг, сальники и т.д.

В самоходных установках в качестве двигателя используется ДВС автомобиля, на базе которого размещен буровой комплекс. В данном случае мощностью двигателя регулируются обороты бурового инструмента.

Ротор при помощи зубчатого устройства передаёт вращение на ведущую трубу, которая в свою очередь сообщает его на основной бурильный инструмент — долото. Долото может иметь различную форму и изготавливается из высокопрочных материалов: композиты, сталь с алмазным напылением и др. Для каждого типа грунта подбирается особый размер и форма долота, обеспечивая тем самым высокую эффективность и скорость проходки.

Своеобразие роторной технологии

Роторное бурение скважин на воду осуществляется в три этапа:

1. Разрушение породы при помощи долота.
2. Вынос разрушенной породы на поверхность потоком нагнетаемой воды.
3. Укрепление стенок скважины обсадными трубами.

Вынос разрушенного грунта производится путём обратной или прямой промывки. Выбор способа промывки зависит от конкретных условий: глубины скважины, типа грунтов, наличия необходимого объёма промывочной воды. Как правило, в частных хозяйствах используется технология бурения с прямой промывкой, которая включает в себя следующие этапы:

• заглубление в грунт долота большого диаметра;
• вращение долота под воздействием ротора;
• установка бурильных труб и монтаж утяжелённых труб между ними и долотом;
• удаление отработанного грунта напором жидкости при помощи насоса;
• монтаж обсадной трубы, чтобы предотвратить обсыпание грунта внутри скважины;
• бурение долотом меньшего диаметра и повторение всего цикла.

При обратной промывке грунт выносится из скважины по трубам бурильной колонны, а промывочная жидкость заливается между стенками скважины и трубами.

Вода самотёком поступает в предварительно подготовленный резервуар, где происходит её очистка от грунта и шлама, и возвращается в бурильную колонну за новой порцией отработанной породы.

Достоинства и недостатки роторного бурения

Главным достоинством роторного способа является возможность бурить глубокие скважины с забором воды в трещиноватом известняке. Кроме этого данный метод бурения имеет следующие преимущества:

• высокое качество вскрытия водоноса в коренных скальных породах;
• возможность устройства скважины большого диаметра до 200 см;
• высокая скорость бурения, небольшие затраты энергоресурсов.

Существенным недостатком роторного бурения можно назвать необходимость организации промывки скважины.

Пошаговая инструкция по разработке скважины на воду

Теперь разберемся как сделать скважину в песчаном грунте с использованием малогабаритной техники.

Разработка нового гидросооружения начинается с подготовки рабочего проекта. Чтобы не допустить серьезных ошибок в проектировании, эту работу лучше поручить специалистам.

Далее выбирается место под разработку скважины на основании геологических изысканий. Когда план бурения составлен, можно приступать к основному процессу.

Технология самостоятельного бурения предусматривает следующие этапы:

1. Нанесение разметки на выделенную зону под бурение скважины.
2. Выкапывание по готовой разметке шурфа размером 150 × 150 см для погружения бурильного инструмента – желонки, шнека или бура. Шурф представляет собой специальное углубление в грунте, которое предназначено для разработки скважинного канала.
3. Установка рабочего инструмента.
4. Осуществление бурения с учетом выбранного способа.
5. После завершения проходки монтаж фильтровой установки – конструкции, которая состоит из донного фильтра, отстойника и подающей трубы.
6. Засыпка затрубного пространства песчано-щебеночной смесью. Это позволит закрепить обсадку в скважинном канале.
7. Герметизация верхней части трубы и заполнение полости водой при помощи насоса для прочистки фильтра.
8. Откачка жидкости из скважины желонкой или шнековым насосом.
9. После полной прочистки гидросооружения и водоносного слоя спуск насосного оборудования в обсадку при помощи металлического троса.
10. Подключение шланга и водопроводной трубы к насосному оборудованию.
11. Монтаж вентиля на трубе для регулировки напора воды.
12. Установка гидроизоляции надземной части обсадной трубы для защиты от повышенной влажности и перепадов температур.
13. Монтаж на скважинном устье кессона с фиксацией на оголовок.
14. Прокладка водопроводных труб от дома в земляных траншеях.
15. Выполнение наружной обсыпки кессона землей и обустройство бетонной отмостки.

Это общая схема того, как самому можно осуществить бурение водоносной скважины для организации автономного водоснабжения.

При самостоятельном проведении работ главное – не спешить и соблюдать все основные этапы технологического процесса разработки скважины. При этом не стоит забывать, что применение качественных и долговечных комплектующих (насосного оборудования, фильтра и труб) является гарантией надежной и безопасной эксплуатации скважины.

Основные способы забуривания скважин

В зависимости от вида и состояния горных пород в приповерхностном слое, диаметра и типа породоразрушающего инструмента, способа бурения, вида очистного агента и бурильной колонны применяют следующие основные способы забуривания скважин.

• 1. Установка трубы-направления скважины в шурф, предварительно выкопанный вручную. После установки в шурф трубу-направление или цементируют или закапывают. Этот способ применяется при бурении скважин большого диаметра шарошечными долотами с промывкой скважины глинистым раствором (в основном скважины на нефть и газ) и при бурении геологоразведочных скважин ударно-канатным способом.
• 2. Забуривание скважины «всухую», т. е. без промывки или продувки. Этот вариант находит применение при бурении с поверхности земли в тех случаях, если верхний интервал геологического разреза представлен осадочными породами при использовании обычных снарядов (без съемного керноприемника). Для бурения колонковый набор оснащают твердосплавной коронкой типа СМ или СА, а забуривание производят при медленном вращении колонны и повышенных нагрузках на глубину 2-3 м до коренных пород. Если коренные породы залегают глубже, то «всухую» бурят до предельно возможной глубины, а затем устанавливают трубу-направление и ведут бурение до коренных пород уже с промывкой инструментом меньшего размера.

Возможен вариант забуривания «всухую» посадкой обсадной колонны, оснащенной коронкой или башмаком в рыхлые сыпучие породы с вращением и под действием повышенной осевой нагрузки на предельно возможную глубину. Обсадную колонну после этого не извлекают, а породу внутри колонны разбуривают уже с промывкой колонковым набором меньшего размера.

3. Забуривание с продувкой пневмоударником или шарошечным долотом может применяться по любым, в том числе твердым, выветрелым породам, породам, насыщенным крупными обломками и на значительные глубины. Этот способ рекомендуется для различных условий бурения, но только в том случае, если не требуется керн в интервале забуривания. Для забуривания может использоваться, например, пневмоударник П-105 (диаметр долота 105 мм) и компрессор, обеспечивающий давление воздуха 0,2-0,5 МПа. Для оперативного забуривания целесообразно иметь в организации мобильный компрессор с комплектом бурового инструмента именно для осуществления операций забуривания.

При бурении по неустойчивым, аллювиальным, сыпучим породам бурение пневмоударником может осуществляться с поверхности с опережающим креплением ствола скважины, когда разрушение породы на забое сопровождается забиванием и обсадной колонны, оснащенной башмаком или специальным долотом. По данной схеме реализуется бурение в соответствии с методами OD, ODEX и DEPS компании Atlas Copco.

4. Забуривание с промывкой алмазным или твердосплавным инструментом проводят при бурении из подземных горных выработок без установки обсадных труб, если породы устойчивые и несклонные к набуханию и обваливанию.

Техническая вода в этом случае удаляется из скважины изливом и попадает в зумпф по канавке.

Устье скважины при бурении горизонтальных или восстающих скважин, буримых из подземных горных выработок, обязательно оборудуется специальным герметизирующим устье скважины патрубком при использовании для бурения снаряда ССК. Тогда доставка и извлечение керноприемника и овершота производится за счет регулируемого гидравлического напора в герметичном пространстве ствола скважины.

Вариант забуривания с промывкой практикуется и при бурении скважин с поверхности ССК. В этом случае забуривание производят с промывкой водой колонковым набором ССК с твердосплавной или алмазной коронкой до предельной глубины и извлекают на поверхность керноприемник с керном. Техническая вода, на начальном этапе, изливается из скважины и удаляется за пределы буровой установке по канавке. Далее производят обуривание оставленной в скважине и выходящей на поверхность колонковой трубы обсадной трубой большего размера, оснащенной армированным башмаком. После обуривания обсадной трубой бурение снарядом ССК продолжается, а обуривание обсадной колонной проводят до тех пор, пока обсадная колонна не войдет в плотные коренные породы.

Забуривание с промывкой производят и при бурении двойной колонной КГК (гидротранспорт керна). В этом случае вода циркулирует через зазоры в колонне и попадает в зумпф не изливаясь и не контактируя со стенками скважины.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

• тренога из металлопроката с крюком и блоком на вершине;
• лебедка с тросом, снабженная ручкой;
• забивной инструмент – стакан и желонка;
• сварочный аппарат;
• ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками. Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным. Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент

Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов. Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

• комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
• штанги;
• лебёдка или электрическая таль;
• обсадные трубы;
• для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

1. Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
2. Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
3. Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
4. Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

• треноги, которую размещают над местом бурения;
• блока с лебедкой и тросом;
• забивного стакана, штанги;
• желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

• экономичный способ в финансовом отношении;
• ремонт и профилактику ручного бура производить несложно;
• оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
• способ применим в труднодоступных местах;
• эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

Выводы и полезное видео по теме

Видео 1. Начальный этап бурения скважины колонковым способом:

Видео 2. Колонковое бурение скважины в гранитной породе:

Началу проведения работ по колонковому бурению скважины должен предшествовать экономический расчет. Соблюдение норм безопасности и правил эксплуатации оборудования сводят к минимуму риск его выхода из строя, тем самым обеспечивая высокую эффективность работы, скорость бурения и снижение экономических затрат.

Хотите поделиться только вам известными тонкостями колонковой технологии? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы и публикуйте фото по теме статьи.
