Подключение насосной станции к скважине: правила организации автономного водоснабжения

Устройство и основные компоненты оборудования

Станция состоит из следующих элементов:

  • Электронасос поверхностного либо погружного типа;
  • Устройство для автоматического управления пуском и остановом двигателя насоса (реле) при определенном давлении гидросистемы.
  • Резервная емкость (гидроаккумулятор), необходимая для снижения риска возникновения гидроудара, используемая в качестве источника воды при отключенном двигателе устройства.
  • Фильтрующий элемент, предотвращающий попадание в подаваемую по трубопроводу жидкость различных примесей.
  • Обратный клапан, препятствующий обратному забросу жидкости по трубопроводу при отключенном двигателе насоса.
  • Трубопроводы, соединяющие между собой основные узлы, соединительная арматура.

При работающем насосе вода под напором движется по трубопроводу и поступает к гидроаккумулятору. Последний представляет собой емкость небольшого объема (около 25 л), состоящей из двух полостей, разделенных эластичной мембраной. Первый отсек содержит газообразную среду (воздух), ко второму подводится жидкость. Жидкость посредством мембраны передает статическое давление воздуху. Требуемый напор создается за счет давления воздуха.

Правила монтажа

Установка насосной станции в колодце

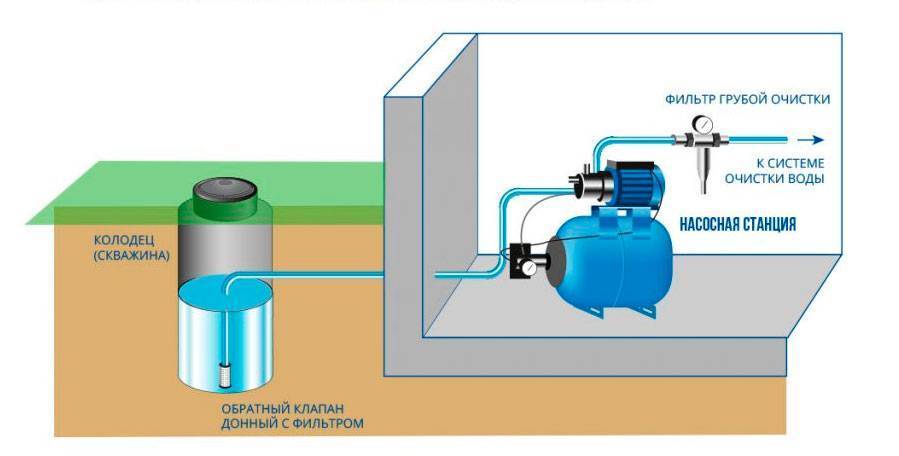

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

  • внутридомовое помещение (подвал, подпол);
  • кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
  • полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

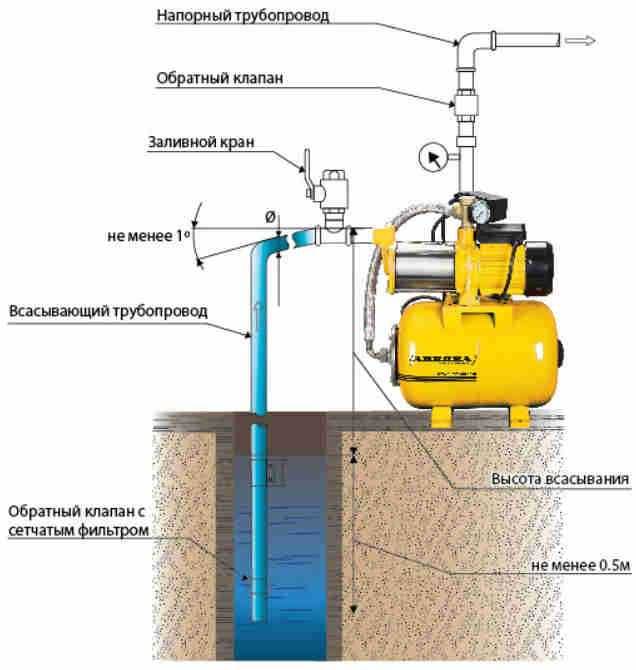

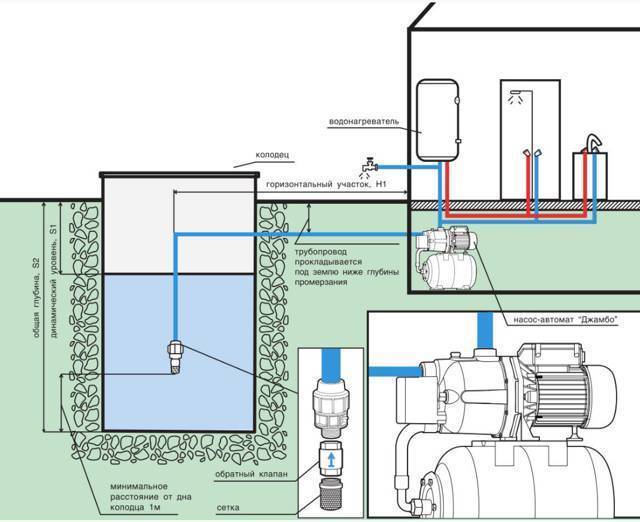

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

  1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
  2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
  3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
  4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
  5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Конструктивные особенности оборудования

Все производимые насосные станции подразделяются на промышленные и бытовые. Первые отличаются большой мощностью и высокой отдачей, они используются для водоснабжения различных промышленных объектов.

Насосная станция обеспечит бесперебойное водоснабжение дома и участка, даже если вода в колодце или скважине достигнет критического уровня

Мощность бытовых устройств на порядок ниже, в большинстве моделей ее показатели не превышают 1200 Вт, что вполне хватает для обеспечения водой дачного дома, хозпостроек и полива огорода.

Основными конструктивными элементами насосной станции являются:

  • насосный агрегат;
  • емкость для накопления воды или гидробак;
  • реле давления;
  • манометр.

Самым важным элементом системы является насос, именно от его характеристик зависят функциональные возможности оборудования.

Схемы автоматизированного водоснабжения могут комплектоваться поверхностными агрегатами, установленными прямо на гидроаккумулятор, или погружными, которые опускаются непосредственно в скважину или колодец.

Стандартная насосная станция, предназначенная для бытового использования, способна удовлетворить потребности в воде небольшого дачного подворья

Поверхностные насосы в свою очередь также подразделяются на несколько видов:

  • Самовсасывающие со встроенным эжектором, они позволяют достать воду с глубины до 45 метров. Однако данные агрегаты работают достаточно шумно и имеют высокую цену.
  • Самовсасывающие с выносным эжектором, который устанавливается в шахте колодца. Устройства также могут добыть воду с большой глубины, при работе издают минимум шума, но они чувствительны к песку и илу;
  • Вихревые или центробежные насосы без эжектора, способные качать воду с глубины не более десяти метров. Агрегаты этого типа стоят значительно дешевле аналогов и работают более экономично.

Для дачных участков с высоким уровнем грунтовых вод, как правило, выбирают последний наиболее экономичный и недорогой вариант насосной станции. Центробежные агрегаты отличаются достаточно высоким уровнем шума, поэтому их обычно устанавливают подальше от жилых построек.

Вихревые работают практически бесшумно, но могут сломаться при замерзании, их лучше размещать внутри помещения. Если глубина залегания воды в скважине более девяти метров, то целесообразно использовать станцию с насосом погружного типа.

Станция, оснащенная погружным насосом, позволяет качать воду с большой глубины, при выборе оборудования необходимо учитывать диаметр скважины и мощность самого агрегата

Насосные станции комплектуются накопительными емкостями либо гидроаккумуляторами. Резервуары первого типа оснащены поплавковым механизмом, контролирующим уровень воды.

Накопители стоят недорого, но в последнее время используются редко из-за сложности монтажа (их устанавливают над сантехническими приборами), низкой производительности и больших габаритов.

Гидробаки представляют собой полностью герметичный компактный резервуар, управляемый датчиком давления. Они имеют высокий КПД, обеспечивают стабильное давление и хороший напор воды. Подходят для установки в любом месте.

Несмотря на свои компактные размеры, насосная станция с гидроаккумулятором отличается высокой производительностью и позволяет организовать бесперебойную подачу воды (+)

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

  1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
  2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

  • Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
  • Крышку горловины плотно закрывают.
  • Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
  • Открывают запорную арматуру на подающих трубах и пускают воду в систему.
  • Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

Насосы «Грундфос»

Это оборудование выпускается датским концерном Grundfos, основанным еще в 1945 г. На сегодняшний день этот производитель является лидером на рынке насосного оборудования. При этом высокий покупательский спрос на такие устройства вызван их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом она выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и дренажа.

Если насосная станция Grundfos смонтирована грамотно, а после проводилось ее регулярное сервисное обслуживание с заменой изношенных уплотнений и подшипников, то она способна прослужить долгие годы и радовать хозяев своей бесперебойной работой.

Аспект #3 – источник забора воды

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

  • колодец;
  • скважина;
  • водопровод;
  • пруд;
  • резервуар.

Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

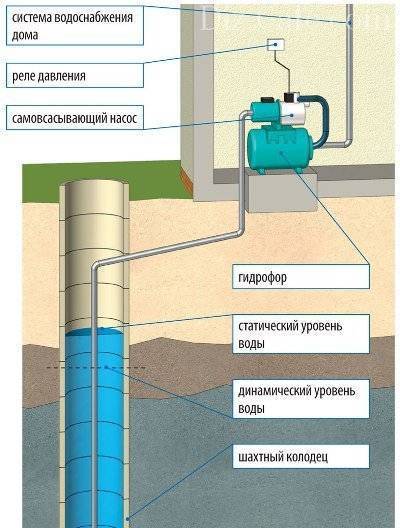

Схема забора воды из скважины или колодца с помощь самовсасывающего насоса. Такой способ имеет ограничения – максимальная глубина не более 8 метров

Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

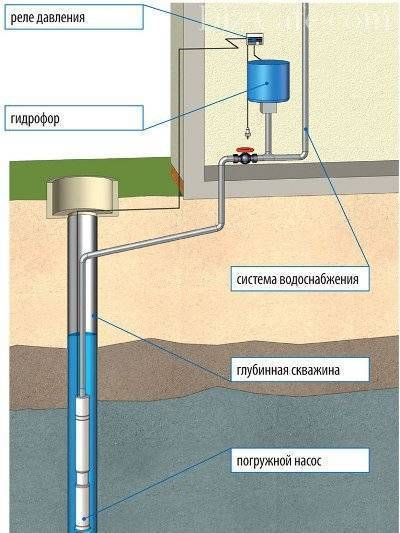

Схема работы насосной станции, осуществляющей забор воды с помощью погружного насоса. Большая часть скважин имеет глубину 20-40 метров, что говорит об актуальности данного способа

Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

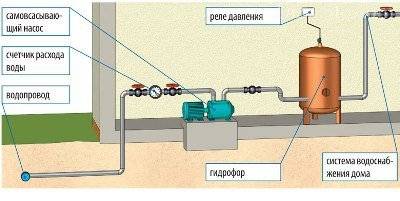

Примерная схема расположения насосного оборудования при заборе воды из водопровода. Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе

Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. Реле давления отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Как работает и из чего состоит насосная станция

Вариантов исполнения таких устройств несколько. Все они отличаются типом используемого насосного агрегата и накопителя. Если рассматривать модель с гидроаккумулятором, то можно говорить о более высокой степени эффективности благодаря особенностям конструкции:

  • мембранный бак, разделенный на два отсека перегородкой;
  • реле давления, контролирующее работу устройства при значительных изменениях значений давления;
  • электродвигатель;
  • сам насосный агрегат;
  • клеммы заземления;
  • манометр;
  • кабель.

Основа функционирования такого устройства – реле давления, которое срабатывает при существенных изменениях значения давления, как в меньшую, так и в большую сторону. Это позволяет сократить количество запусков оборудования и, тем самым, снижает интенсивность износа основных узлов. Если рассматривается модель, где вместо гидроаккумулятора предусмотрен накопительный бак, то в этом случае не стоит ожидать большой производительности, так как жидкость продвигается естественным образом, без принудительного воздействия на нее.

Дополнительно ко всему немалые габариты порой затрудняют установку устройства, а непосредственно сам накопительный бак в обязательном порядке монтируется выше уровня расположения насосной станции. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. Но это происходит лишь в случае поломки датчика наполненности бака. Именно этот элемент отвечает за пуск оборудования.

Основные узлы насосной станции также описаны на видео.

Насосная станция с гидроаккумулятором и внешним эжектором позволяет поднимать воду с глубины от 8 метров и более

Если требуется выполнить подключение своими руками насосной станции к колодцу схема будет разниться и в зависимости от вида насосного агрегата: с эжектором и без такового. Причем первый вариант существует в двух вариациях: со встроенным (отличается большей производительностью) и выносным эжектором. Особенность конструкции со встроенным эжектором заключается в возможности всасывания воды при создании разряжения. Но при этом отмечается повышенный уровень шума. Несколько менее эффективны исполнения с выносным эжектором. Самые же простые и недорогие по стоимости устройства – безэжекторные.

Это интересно: Оголовок для скважины своими руками: устройство и порядок монтажа

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

Подключение насосной станции.

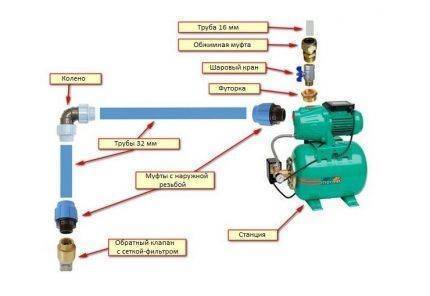

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.
