Процесс обустройства защитного сооружения в грунте общий для вариантов из разных материалов. Однако в каждом из случаев имеются тонкости. Если их не учесть, сократится срок службы оборудования или скважина перестанет выполнять свою функцию.

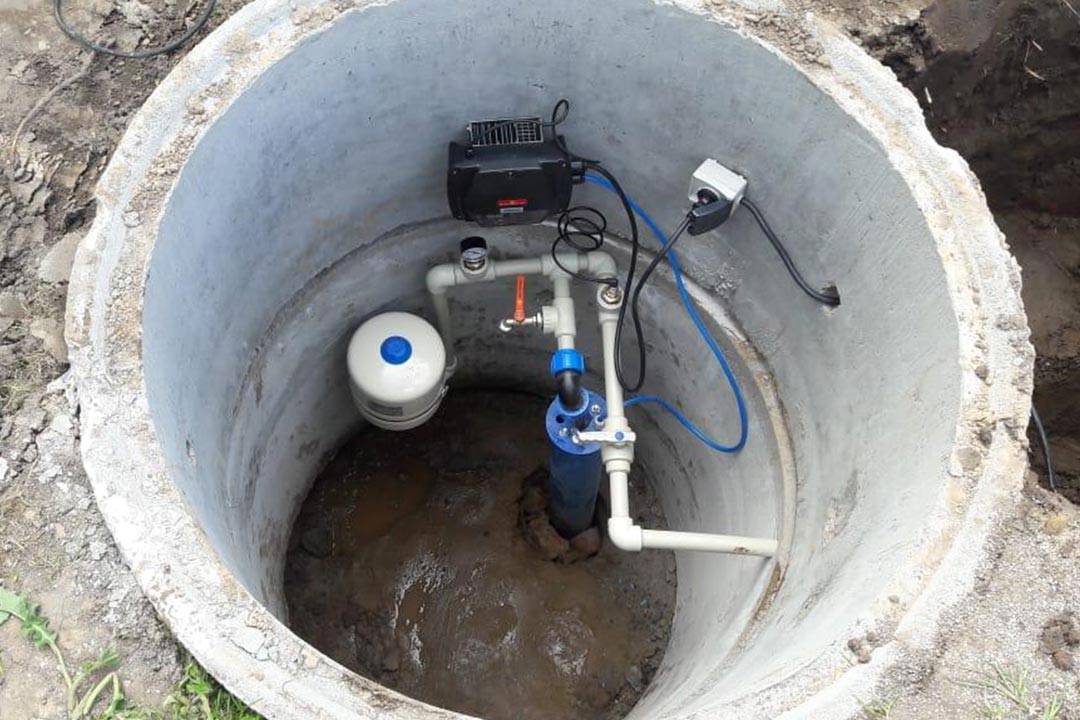

Монтаж кессона из бетонных колец
Монтаж кессона из бетонных колец. Роется котлован, размеры которого должны быть больше, чем габариты сооружения для скважины. Эта необходимость обусловлена тем, что наружные стенки будут дополнительно защищаться гидро- и теплоизоляционными материалами. Бетонные кольца устанавливают друг на друга. Для упрочнения конструкцию скрепляют стальными пластинами. Дополнительно швы заполняют цементным раствором.
Сверху выполняется железнение: стыки бетонных колец защищают чистым раствором из цемента и воды без добавок (песка и др.).
Монтаж металлического кессона
С учетом того, что такая конструкция намного легче бетонного аналога, ее рекомендуется зафиксировать в грунте. Сначала металлический кессон устанавливают на песчаную подушку и бетонное основание. Затем сооружение крепится к плите посредством анкеров. Металл следует защитить от воздействия влаги с помощью гидроизоляционных материалов.
Дополнительно конструкцию утепляют. Чтобы правильно установить кессон, над котлованом располагают швеллеры. Необходимо регулировать его местоположение, пока отверстие на дне кессона не будет располагаться точно над обсадной трубой.
Для крепления элементов конструкции используется сварочный аппарат.
Монтаж пластикового кессона
Сооружение данной разновидности тоже устанавливается на бетонную плиту. Пластик намного легче, поэтому его тоже часто фиксируют к прочному основанию. Дополнительно предусматриваются выступающие элементы на корпусе, которые препятствуют выталкиванию сооружения из почвы. Герметизировать такой кессон не нужно. Его утепляют, что способствует снижению интенсивности потерь тепла. Для крепления вспомогательных элементов применяют специальный клеящий состав. Обратная засыпка котлована выполняется с помощью цементного состава.
Подготовка к установке кессона
обсадная труба.
Для облегчения насаживания резервуара на трубу, на неё приваривается дополнительная труба, размер которой чуть больше размера обсадной трубы. Высота приваренного патрубка должна составлять не более 15 см.
Так как в данном случае рассматривается установка кессона своими руками, то необходимо соорудить отверстия для водопровода и электрических кабелей. Их устанавливают в боковые стороны кессона. В готовых кессонах эти отверстия уже сделаны.
Подготовка самой ёмкости, в которую будет вставлен кессон. Высота резервуара равна высота кессона минус примерно 20 см, так как кессон должен быть немного выше уровня земли, чтобы сточные подземные воду не смогли туда просочиться. Дно у ёмкости нужно залить бетоном. Ширина (диаметр) ёмкости должна быть больше ширины (диаметра) кессона примерно на 20 см.
Преимущества скважины с кессоном
При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.
Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.
Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год
Такое решение имеет ряд преимуществ:
- Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
- Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
- Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
- Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
- Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.
Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.
Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.
Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес
При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.
Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

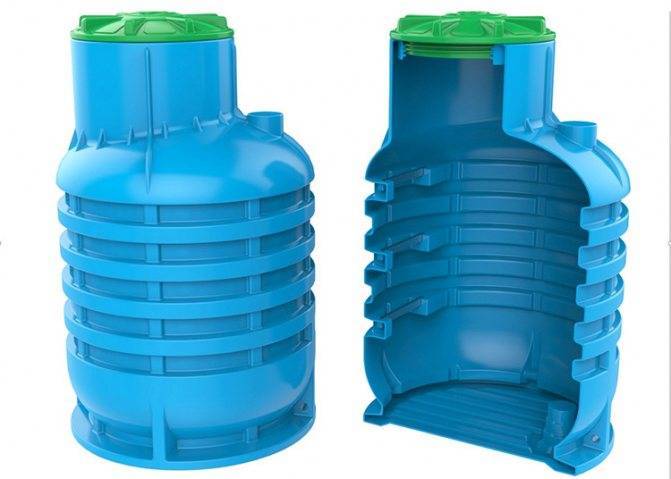

Обзор популярных моделей пластиковых кессонов от разных производителей
На рынке достаточно много предложений от разных фирм, занимающихся изготовлением кессонов. Есть интересные предложения в . Предприятие специализируется на изготовлении универсальных дачных ёмкостей для разных целей.
Многофункциональный кессон от
Одна из самых известных фирм по производству пластиковых кессонов в России – «Оникс». Ёмкости изготовлены из высокопрочного полипропилена, долговечны и просты в сборке.
Кессон для скважины
Цена пластикового кессона для скважины − одна из самых демократичных. Сборка под ключ обойдётся от 25 тысяч рублей. Достаточно популярны кессоны таких фирм, как Alta и Rodlex.
Кессон Альта
Кессон
Значительные особенности
Перед началом любых работ нужно провести разведку уровня грунтовых вод на вашем участке. От его уровня будет зависеть положение основного защитного сооружения скважины (на поверхности или под землёй). Для защиты плодородного слоя земли необходимо использовать кустовое бурение. Данный вариант снижает уровень отсыпных работ при бурении.
Очень важной частью является выбор насоса и его установка. Насосная станция обладает самой важной ролью в системе скважины
Рациональным выбором будет использовать погружной насос, так как его показатели производительность являются одними из лучших, плюс ко всему он хорошо подходит для данного типа систем водоснабжения. Выбор зависит от многих факторов, основным из которых является глубина, например при глубине скважины в 33 метра, необходимо поддерживать давление от 1,4 до 3 атмосфер.
Варианты расположения
Вариант оборудования
Поддержка и регулировка рабочего давления осуществляется при помощи гидроаккумулятора. Вместительная ёмкость для хранения позволяет управлять давлением в системе. Существуют разновидность разного объёма, для различных категорий систем.
План водоснабжения
Гидроаккумуляторы
Основным защитным элементом глубинной части скважины является оголовок. Он оборудован креплениями для установки водопроводных труб и другого оборудования.
Элементы конструкции оголовка:
- карабин для страховки крепления насоса;
- фланец для крепления оголовка к шахте;
- уплотнительные кольца;
- крепёжные болты;
- верхняя и нижняя крышки оголовка.
Вид в сборе
Конструкция
Поле монтажа оголовка производится срез колонны. Его необходимо зачистить о обработать антикоррозионным составом.
Общий вид скважинной системы
Бетонный кессон для скважины своими руками
Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.
Видео — Как сделать бетонный кессон своими руками
Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:
- при сухом грунте достаточно дренирующего слоя щебня;
- влажное дно свидетельствует о том, что нужно бетонное монолитное основание.
Такое исследование проводят на этапе землеройных работ.
Пошаговая инструкция обустройства монолитного бетонного кессона
| Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи. | Вокруг оголовка выкопать котлован |
| Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру. | Обустроить дно |
| Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля. | Изготовление опалубки |
| Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным. | Замешивают бетонный раствор и подают его в опалубку |
| Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги. | Высушить бетонные стены |
| Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона. | Убрать опалубку |
| Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы. | Горизонтальная опалубка перекрытия |
| Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику. | Нанести на стены резервуара битумную мастику |
Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.
Пошаговая инструкция по обустройству
Начинается все с выбора места под скважину и выбора способа обустройства источника воды.
Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:
- Скважина. Первый из этапов — бурение собственно скважины.
- Кессон. Вторым шагом приступают к процессу монтажа кессона.
- Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
- Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.
Процесс монтажа конструкции кессона также состоит из нескольких операций.
Рассмотрим основные из них:
- В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
- В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
- Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
- Обрезают обсадную колонну на уровне грунта.
- Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
- Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
- Убирают из-под камеры бруски, опускают ее в скважину.
- Вводят в соответствующие ниппели трубы, кабель.
Вода в только что пробуренной скважине всегда грязная, поэтому для ее очистки следует провести прокачку. Буровики советуют не использовать для этой цели оборудование, приобретенное для постоянного использования. С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.
В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.
Монтаж стального или пластикового кессона
Порядок установки стального или пластикового кессона почти одинаковый. На первом этапе необходимо выкопать котлован вокруг обсадной трубы. При расчете параметров учтите, что стенки ямы должны быть удалены от кессонной камеры на расстояние 30-50 см (по всему периметру). Глубина котлована зависит от глубины промерзания грунта и должна быть на 30-40 см больше этого показателя.
Учитывайте и высоту кессона. Необходимо оставить 20 см для «подушки» под конструкцию. По окончании монтажа горловина кессона должна возвышаться над уровнем грунта на 10-15 см, Это предохранит от попадания внутрь дождевой, талой воды.
Следующие этапы работ:
- Сделайте песчаную или песчано-цементную «подушку» под кессон. Для этого на дно ямы уложите песок слоем в 10-20 см. При необходимости можно залить его цементным раствором (на 10 см).
- Обрежьте обсадную трубу до уровня земли (но не дна ямы).
- Выполните отверстие в днище конструкции. Диаметр отверстия должен совпадать с диаметром обсадной трубы.
- Приварите к отверстию гильзу. Она представляет собой отрезок трубы длиной 10-15 см и диаметром немного больше, чем у обсадной трубы.
- Установите кессон. Для этого предварительно уложите над ямой деревянные брусья. Выставите на них кессонную камеру, при этом необходимо, чтобы отверстие на ее днище совпадало с обсадной трубой.
- Поочередно выньте брусья. Емкость должна опуститься на дно котлована по трубе. Гильза должна свободно надеться на горловину трубы. Учтите, что кессон должен стоять строго вертикально.
- Еще раз обрежьте и зафиксируйте обсадную трубу, приварив ее к гильзе (если кессон сделан из металла). Для фиксации обсадной трубы в пластиковом кессоне используйте обжимную манжету.
- Обработайте все сварочные швы грунтовочным составом.
- Наденьте сверху на обсадную трубу скважинный оголовок. Он предотвращает попадание почвы, мусора в скважину.
- Подключите водопроводные и ПНД-трубы для кабелей. Заведите их через отверстия на боковых стенках кессона.
- Тщательно загерметизируйте места соединений после установки, подключения оборудования.
Утеплите металлический кессон, используя минвату, пенопласт, полистирол и др. Укрепите стенки пластиковой емкости, используя для этого песчано-цементную смесь или бетонный раствор.
Необходима и боковая подсыпка. Для нее нужно использовать песчано-цементную смесь (в соотношении 5:1). Засыпьте ее таким образом, чтобы она прикрыла крышку бака. Проведите работы по обратной засыпке грунта до необходимого уровня. По окончании монтажа проверьте работоспособность всего оборудования.

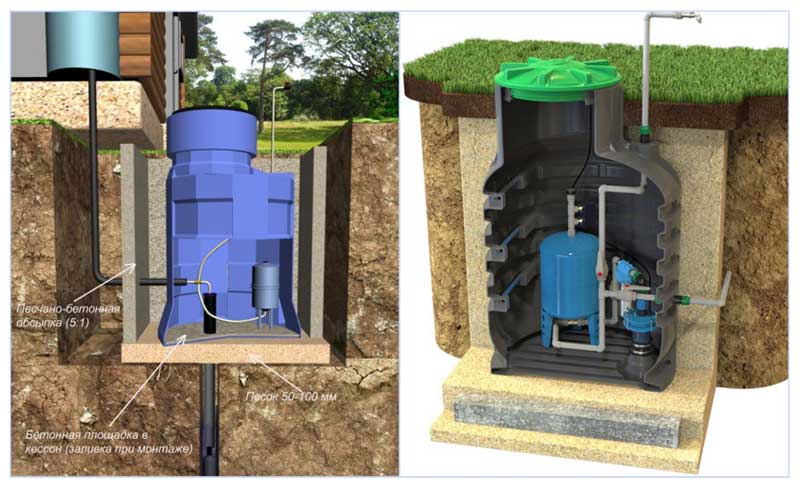

Установка пластикового кессона для скважины своими руками
Инструкция:
- После разметки участка выполняется копка котлована.
- Если производитель рекомендует, обустраивается основание из бетона, благодаря чему снижается риск подъема конструкции под воздействием сил пучения. Однако при наличии грунтозацепов допустимо выполнять монтаж камеры поверх песчаной подушки.
- Если все же производится заливка бетонного основания, то нужно выровнять дно котлована, после этого укладывается армировка (2 слоя металлической сетки), монтируется опалубка. Затем нужно залить бетонный раствор.
- Если в комплект не входит уплотнительная муфта, ее устанавливают перед монтажом кессона.
Как сделать своими руками?
Необходимо учесть большое количество нюансов и провести ряд подготовительных работ.
Выбор места. Колодец для скважины изготавливается там же, где она пробурена. Поэтому здесь особого выбора нет
Важно учесть и выход трубы. Необязательно, чтобы он был по центру
Если КДС прямоугольный, то выход может быть сбоку.
Глубина. Кессон, изготавливаемый для колодца, нужно размещать с учетом отрицательных температур. В противном случае его эффективность будет сведена к нулю. Этот уровень отличается в разных регионах России.
Траншея под электрокабель и водопровод. Обязательно выкапывается ров, по которому прокладываются инженерные системы. Кабель можно уложить в одну траншею с водопроводом. Но его следует поместить в защитный кожух. Глубина этой траншеи также должна быть достаточной в холода.
В самой яме выкапывается приямок. Он будет находиться вокруг обсадной трубы.
Немаловажным этапом является процесс изолирования стен. Гидроизоляция конструкции снаружи считается наиболее эффективной. Преимущественно используется жидкий битум, так как можно достичь бесшовного покрытия.
Что касается утепления, то его можно выполнить изнутри, если это позволяют обстоятельства. Можно и снаружи. В последнем случае утеплитель нужно защитить от давления грунта. Например, при использовании минеральной ваты почва будет оказывать давление на минвату, что приведет к снижению ее эффективности.

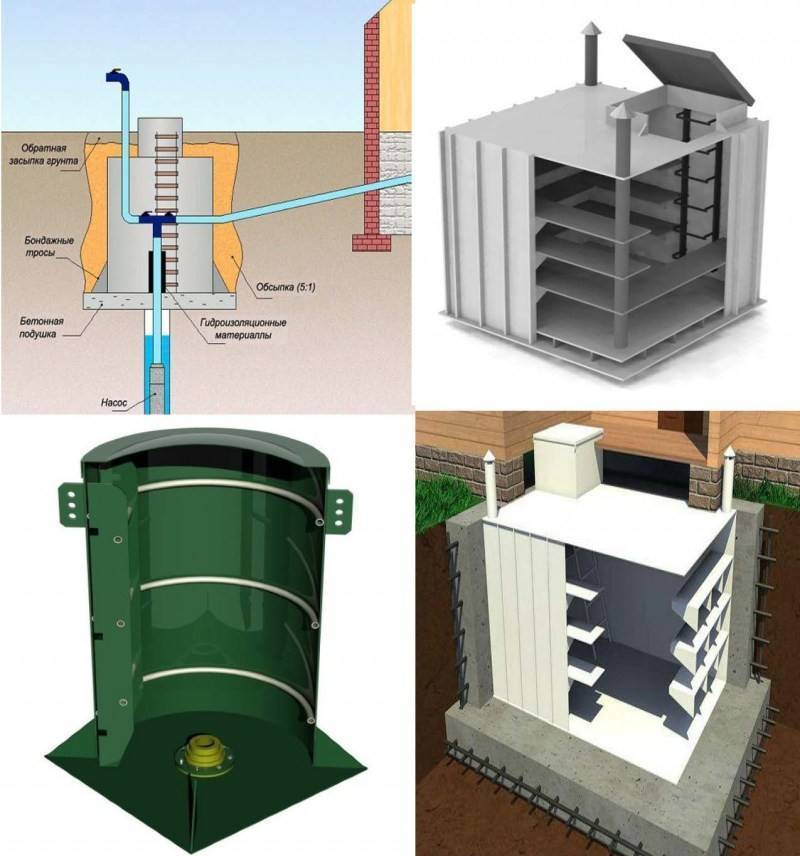

Типы и особенности монтажа кессонов
Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.
Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:
Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток – малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.
Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления
Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.
Существуют различные формы стальных кессонов — под различные нужды
Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.
Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

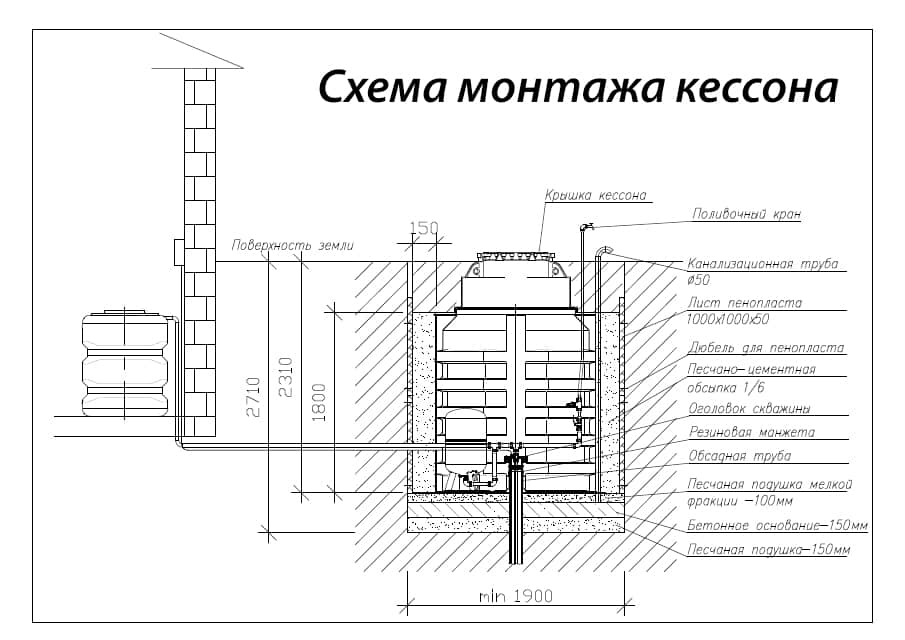

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:
Схема установки оборудования в кессон
Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:
Подготовка котлована. Копаем яму, диаметр которой на 20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу
Проверяем, чтобы оси кессона и обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон
Через ниппели заводим в сооружение водопроводные трубы
Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.
Засыпка сооружения.
Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован
Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.
Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.
Какой установить кессон
Дать однозначный ответ на вопрос, какое устройство лучше, нельзя. Для этого следует учитывать множество факторов в каждом конкретном случае, сравнить все «плюсы» и «минусы» каждого вида кессона не только по материалу изготовления, но и по его форме, размеру. Оптимальный вариант разобраться, как правильно выбрать и установить кессон для скважины автономного водоснабжения на дачном участке – обратиться к профессионалам.
Единственное, что можно сказать абсолютно точно, – это то, что лучшим является качественно изготовленный и грамотно установленный кессон. А из какого материала он будет изготовлен, должен выбирать сам заказчик
Специалисты рекомендуют выбирать изделия с полной комплектацией, обращать внимание на количество отводов от него
