Калькулятор расчета объема гидроаккумулятора: определяем оптимальный объём расширительного бака

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

Объем теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака.Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам.

Для того, что бы узнать, какой объем жидкости в одном метре трубы, существуют специальные таблицы, в том числе прилагаемые к трубам. К примеру, в одном метре трубы с внутренним диаметром тринадцать целых и две десятых миллиметра, жидкости будет в объёме ноль целых, сто тридцать семь тысячных литра. А вот к примеру у трубы с внутренним диаметром порядка семидесяти миллиметров, объем жидкости составит порядка четырех литров. Таким образом, зная протяженность трубопровода можно получить итоговое значение, перемножив объем жидкости приходящейся на один метр трубы, на всю длину трубопровода. Так же следует учесть, что помимо трубопровода, жидкость в системе содержится и в радиаторах, коллекторах, и прочих агрегатах и арматуре.

Чтоб узнать количество воды в трубе можно конечно высчитать площадь, потом объём и потом посчитать сколько её там всего, но можно поступить гораздо проще.

Нужно знать какая у вас труба и её.

Иногда требуется рассчитать количество воды, которое находится в трубе отопления или в трубе водоснабжения, либо просто рассчитать объём трубы. Так вот труба представляет собой геометрическую фигуру — цилиндр, только большой высоты, в случае с трубой это длина. Чтобы посчитать сколько воды находится в трубе, нужно воспользоваться формулой вычисления объёма цилиндра. Вычисляется объём цилиндра по следующей.

Широкое применение металлопластиковых труб в бытовых системах водоснабжения и отопления стало возможным благодаря уникальной конструкции, совмещающей в себе положительные черты металлических и пластиковых труб одновременно.

Металлопластиковые трубы – технические характеристики которых, несмотря на популярность изделий, знакомы далеко не каждому, отличаются высокими антикоррозионными свойствами, гибкостью и остаются при этом все такими же прочными. В данной статье мы дадим более подробную характеристику металлопластиковым трубам, опишем их строение и особенности использования.

Металлопластиковые трубы и фитинги для их соединения

Конструкция металлопластиковых труб

Состав труб из металлопластика

В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.

К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии.

Правильно определиться с диаметром труб для внутреннего трубопровода не менее важно, чем с материалом для труб. Ведь недостаточный диаметр труб вызывает турбулентность (извилистость) течения воды в них. Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения

Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения.

Необходимо знать, что два метра в секунду – это предельная скорость движения жидкости в водопроводной системе. От этого и нужно отталкиваться в расчётах при выборе диаметра труб для водопровода. Исходя из этого и определяют следующие основные зависимости.

Как длина трубопровода влияет на выбор диаметра труб?

• Если длина трубопровода меньше десяти метров, то диаметр труб размером 20 мм будет достаточен.• Протяжённость трубопровода более тридцати метров предполагает использование труб — диаметром 32 мм.• Для трубопровода, длина которого составляет от 10 до 30 метров, лучше использовать.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Роль в системе отопления

Основные задачи гидроаккумулятора:

  • накопление в себе «излишков» теплоносителя при его расширении;
  • удаление воздуха;
  • восполнение объёма при возможных протечках или падении уровня воды (антифриза).

Существует два типа баков – открытого и закрытого типа. Второй вариант используется в большинстве современных отопительных систем. Это полностью герметичный гидроаккумулятор с мембраной или грушей (она используется в ёмкостях большого размера).

Устанавливаются гидроаккумуляторы только для отопления с циркуляционным насосом, так как эта система характеризуется высоким рабочим давлением.

Как выполнить расчет давления воздуха в гидроаккумуляторе?

Какое давление воздуха в гидроаккумуляторе должно быть изначально? Если он установлен у Вас в подвале, то минимальное значение давления можно запросто посчитать. Для этого берем высоту в метрах от верхней точки системы водоснабжения до подвала. Например, для дома из двух этажей это около 6–7 метров. Затем прибавляем к данному числу 6 и делим на 10. В результате получим необходимое нам значение в атмосферах. Так, например, для двухэтажного дома расчетная величина минимального давления воздуха в гидроаккумуляторе составляет (7 + 6 )/ 10 = 1,3 атмосферы. Если давление в гидроаккумуляторе будет меньше этого значения, то вода из него на второй этаж поступать не будет. Завышать эти значения также не следует, в противном случае в гидробаке просто не будет воды. Устанавливаемое производителями давление воздуха обычно составляет 1,5 атм., но может получиться и так, что в приобретенном Вами гидроаккумуляторе величина давления окажется другой. Поэтому следует сразу после покупки проверить давление воздуха внутри гидроаккумулятора при помощи обыкновенного манометра, подсоединив его к ниппелю гидробака, и в случае необходимости увеличить давление при помощи автомобильного насоса. При использовании гидробака в сочетании с насосом давление воздуха в нем долно быть таким же, как величина нижнего предела включения насоса. А о том, что такое нижний и верхний пределы (пределы включения и выключения насоса, соответственно) и как они регулируются, мы рассказывали в статье о настройке и регулировке реле давления.

Выбор типа конструкции

Объем и давление – это ключевые характеристики в вопросе, как выбрать гидроаккумулятор для скважины. Определившись с ними, перейдем к конструктивным особенностям агрегата.

Вертикальный или горизонтальный

Начнем с того, какой по способу размещения емкости выбрать гидроаккумулятор:


Вертикальный занимает мало пространства в помещении: такой бак по форме узкий, но высокий. Ниппель для стравливания излишков сжатого воздуха располагается в верхней части корпуса. Вертикальные модели наилучшим образом подходят для насосов погружного типа.

Горизонтальный менее эффективно расходует место в комнате по сравнению с вертикальным. Ниппель непосредственно в баке отсутствует: вместо него в трубопроводе можно сделать слив или шаровой кран. Чаще всего горизонтальные аналоги применяются с поверхностными насосами.

Мембранный или балонный


Мембранный. В нем накапливаются воздух под давлением и жидкость: оба этих вещества соприкасаются с металлическими стенками бака. Они разделены герметичной мембраной. С прекращением работы насоса сжатый воздух начинает воздействовать на эластичную прокладку, смещая ее и выталкивая воду.

Балонный. Внутри металлического бака присутствует каучуковый «мешок». Пространство внутри бака (но не внутри мешка!) заполняется сжатым воздухом, а эластичный сосуд из каучука наполняется жидкостью. Когда насос функционирует, воздух в баке сжимается, а когда вода перестает поступать, сжатая воздушная масса воздействует на мешок, выталкивая из него накопленную жидкость.

Мембранные модели имеют серьезный недостаток: жидкость контактирует со стенками, что может вызвать коррозию. В балонных вода при правильном функционировании взаимодействует только с каучуковой «грушей», что куда надежнее.

Правильный подбор

Интересный нюанс: название данного оборудования зависит не от его конструкции, а от области применения. Если речь идёт о водоснабжении, бак называют гидроаккумулятором. А ёмкость, вмонтированная в отопление, с теми же конструкционными характеристиками будет называться мембранным или расширительным баком.

Но при этом важно учитывать информацию, указанную производителем. Каждое изделие имеет свою рабочую температуру и давление:

  • до 4 атмосфер и до 120 градусов по Цельсию – для отопления;
  • до 12 атмосфер и до 80 градусов – для водоснабжения.

По объёму подбирается не самый дешёвый бак, а соответствующий параметрам системы.

Расчёты производятся следующим образом:

  • коэффициент расширения воды (e) умножается на объём отопления (C) – например, 0,04318 умножается на 500 литров;
  • минимальное давление (Pi) делится на максимальное (Pf) – 1,5 разделить на 3, и полученное значение давления отнимается от единицы;
  • первый результат, полученный в первом действии, делится на второй, полученный во втором действии – это и будет искомый объём бака (V), который необходимо округлить в большую сторону.

Формула выглядит так:

Пренебрегать расчётами не стоит, так как это приведёт к ошибке при выборе расширительного бака и неэффективной работе отопительной системы.

Расчет расширительного бака для закрытых систем отопления

Калькулятор расчета объема гидроаккумулятора: определяем оптимальный объём расширительного бака

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.

В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.

Сопротивление

Помимо необходимости в выталкивании воды на определенную высоту, насос должен быть способен преодолеть сопротивление, создающееся в трубопроводе. Слишком узкая труба усилит сопротивление и производительность системы будет падать, а слишком широкая потребует излишних затрат. Следует оптимально подобрать диаметр водовода для отсутствия лишнего сопротивления.

Для расчета сопротивления ознакомьтесь с графиком потери напора для трубы конкретного вида и диаметра: так вы сможете высчитать потери при определенном объеме воды. Если график отсутствует или не хочется считать, воспользуйтесь простой рекомендацией, приведенной ниже:

Рекомендованный диаметр трубы ПНД:

  • подача до 1,5 м3/час – 25 мм
  • подача до 3 м3/час – 32 мм

Рекомендации специалистов

Калькулятор расчета объема гидроаккумулятора: определяем оптимальный объём расширительного бакаРасширительный бак закрытого типа необязательно устанавливать в наивысшей точке системы.

Главное преимущество мембранных компенсаторов как раз и заключается в возможности его размещения в месте, наиболее удобном для монтажа и эксплуатации.

Маленькие бачки объемом 20-25 литров устанавливают обычно в системы с циркуляционным насосом, мощность которого составляет 1,2 кВт. Увеличения емкости до 20-60 литров приведет к увеличению мощности насоса до 2,0 кВт.

В продаже есть компенсирующие устройства объемом 100-200 литров. Помимо их прямого назначения они могут играть роль накопительного резервуара для теплой воды. Правда, использовать их в таком ключе можно лишь в случае отключения основного источника ГВС на короткий срок.

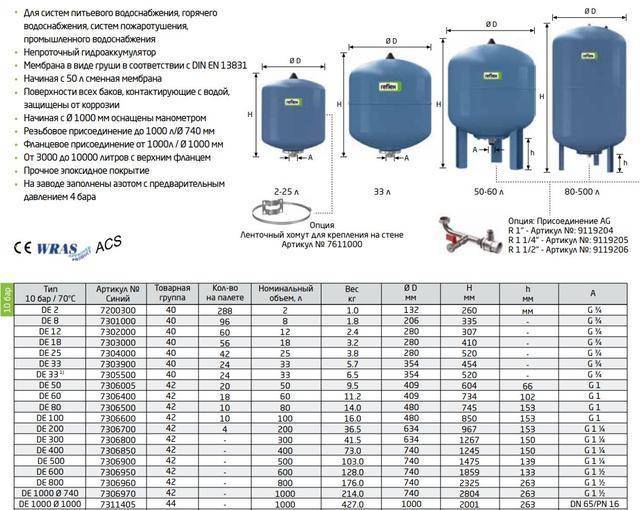

Типоразмеры расширительных баков занимают довольно широкий диапазон. Среди них попадаются модели с габаритами настолько большими, что стандартные дверные проемы не позволяют внести их внутрь помещения. В такой ситуации лучше одну огромную емкость заменить на несколько маленьких. Главное, чтобы их суммарный объем равнялся расчетному.

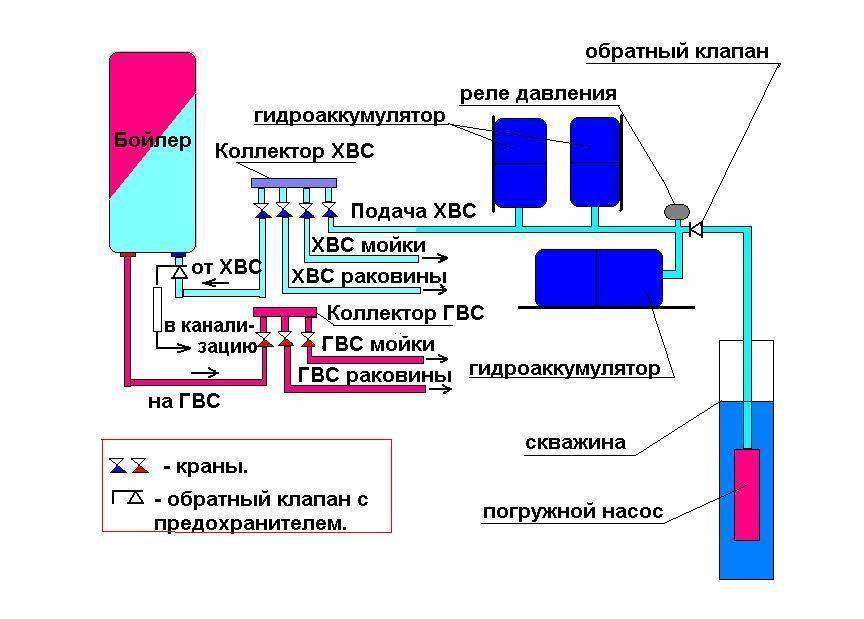

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

  • Чем выше мощность агрегата, тем больше должен быть объем гидробака.
  • Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
  • Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

  • Допустим, производительность равна 80 л/мин или 4800 л/час.
  • А в пиковые часы вам нужно 4500 л/час.
  • При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
  • Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

  • 1 – начальное давление Pвозд (при выключенном насосе);
  • 2 – поступление воды в резервуар при включении насоса;
  • 3 – достижение максимального давления Pmax и отключение насоса;
  • 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

  • V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
  • А – это расчетный расход воды (л/мин);
  • К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

  • А = 75 л/мин;
  • Мощность насоса 1,5 кВт, соответственно К = 0,25;
  • Pmax = 4,0 бар;
  • Pmin = 2,5 бар;
  • Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Виды расширительных баков

Расширительный бак для систем отопления бывает двух типов: открытый и закрытый – по типу системы отопления в том или ином помещении.

Расширительные баки открытого типа

Такие баки применяются в системах, где не предусмотрена принудительная циркуляция теплоносителя, то есть, нет насоса и вода течёт самотёком под действием естественных законов. ОБЯЗАТЕЛЬНО их монтируют в самой высокой точке дома, как правило, это чердак.

Плюсы – относительная простота в изготовлении и использовании, лёгкий монтаж.

Минусы – контакт теплоносителя с воздухом, в результате чего увеличивается скорость коррозии труб, необходимость постоянного контроля уровня жидкости, исключение замерзания – последнее чревато трудноустраняемыми разрывами; большие размеры и необходимость утепления

На сегодняшний день такие баки используются всё реже

Расширительные баки закрытого типа

Устройство расширительного бака закрытого типа

Применяются в системах, где предусмотрена принудительная циркуляция, т.е. установлен специальный насос, рассчитанный на повышенные температуры, который и «гоняет» воду по системе.

Расширительный бак для систем отопления закрытого типа ещё называют мембранным. Основная его особенность от бака открытого типа – наличие специальной прокладки. Он состоит из ёмкости, которая разделена резиновой мембраной. В одну часть бака при нагревании поступает вода, в другой находится инертный газ или воздух, между ними резиновая прокладка-мембрана. При заполнении жидкостью выше определённого уровня, клапан стравливает лишний воздух во избежание разрыва.

Плюсы — быстрый и простой монтаж практически в любом месте, не требуется утепления, небольшие размеры, исключен контакт воздуха с водой, что замедляет процесс окисления труб.

Минусы – цена, необходимость вызова специалиста для монтажа и первичной настройки

Настройка давления в гидроаккумуляторе

Перед подключением в систему водоснабжения необходимо установить давление газового пространства в баке гидроаккумуляторе

в соответствии со значением, приведенным в результатах расчёта. Для этого может потребоваться сбросить или накачать бак с помощью компрессора, в зависимости от предустановленного в заводских условиях давления газового пространства. После создания начального давления газового пространства следует подключить бак к системе водоснабжения.

Автоматику управления насосом следует настроить таким образом, чтобы давление включения и давление отключения насоса соответствовали расчётным значениям.

Максимальное давление воды Pmax

принимается не более 4,5 бар, в отдельных случаях 6 бар. В качестве минимальногоPmin , принимается такое давление, при котором избыточное давление у верхнего водоразборного крана составляет минимально допустимую величину, обычно это (0,2-1,0 бар).

Любая отопительная система представляет замкнутый контур, по которому циркулирует вода или антифриз. При нагревании эти рабочие среды расширяются, а объём контура остаётся неизменным.

Чтобы избежать разгерметизации стыков и отопительного оборудования в систему монтируется гидроаккумулятор или расширительный бак. Этот узел обеспечивает постоянное давление – при расширении вода уходит в него и не вредит системе.

Оптимальные показатели

Калькулятор расчета объема гидроаккумулятора: определяем оптимальный объём расширительного бакаФункционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

  • Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
  • Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

  • P – давление воздуха в атмосферах;
  • Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

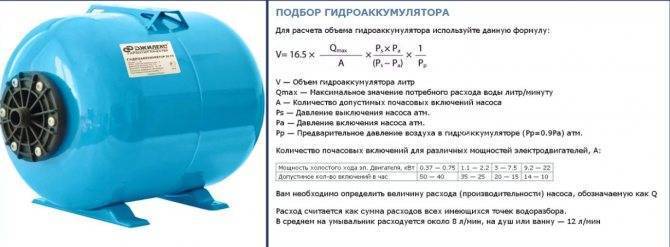

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

  • максимальный расход воды;
  • количество включений насоса в час;
  • давление воздуха в баке;
  • нижний и верхний предел давления для срабатывания насоса;
  • коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Потребный напор насоса для водопровода без гидроаккумулятора

Калькулятор расчета объема гидроаккумулятора: определяем оптимальный объём расширительного бакаСхема водопровода без гидроаккумулятора.

Если в водопроводной системе нет гидроакумулятора, то единственным устройством, создающим давление, является насос. В таком случае расчет потребного напора очень прост: нужно сложить полученные выше напоры:  H = Hвыс + Hсопр + Hпотр = 20 + 5 + 30 = 55 м.

Водопроводная система без гидроаккумулятора может быть уместной в системах полива, в небольших дачных домах, где проживают сезонно или пользуются водой редко. При частом и регулярном потреблении воды насос то и дело будет включаться/выключаться восстанавливая необходимое давление в водопроводе. Такой режим работы уменьшает срок службы насоса. Чтобы сгладить потребление воды, используется гидроаккумулятор.
