Калькулятор расчёта толщины утепления пола по грунту

Содержание

Подготовка основания

Устройство вашего сооружения включает несколько слоев, а значит и несколько этапов тоже.

Первое, что мы должны сделать – это подготовить основание непосредственно на самом грунте. Для этого нужно:

снять слой земли. Это надо делать обязательно, потому что плодородный пласт обычно рыхлый, а остатки растительности могут потом начать гнить и разлагаться – это вызовет неприятный запах, и в помещении будет невозможно находиться. Пирог пола требует около 20 сантиметров, а то больше (зависит от региона).
уберите весь мусор и камни

Это тоже очень важно, ибо один незамеченный камешек может вызвать неровности;
оставшийся чистый грунт – выровнять и утрамбовать. Сделать это надо очень ровно – по нивелиру.

Подготовка почвы, утеплительные материалы, гидроизоляция

Работа с грунтом

Подготовка к обустройству пола по грунту начинается с подготовки почвы. Её убирают на этапе земельных работ, хорошо трамбуют. Затем покрывают гидроизоляцией, делают подсыпку.

Пористую, жёсткую подсыпку обустраивают из дорожного щебня. Используется щебень фракции 2-3 см, который укладывают на грунт толщиной 15 см, при этом его плотно трамбуют.

По углам стен отмечают горизонтальный уровень, определяют нулевую отметку напольного покрытия. Эти манипуляции проделывают до устройства верхнего слоя пирога напольного покрытия.

Материалы для проведения утепления

Утеплительный материал подвергается большому числу отрицательных воздействий: влажность, конденсат, деятельность микроорганизмов, прочие. Перед выбором материала узнают все плюсы, минусы материала, оптимальные условия использования. Они должны отвечать таким требованиям: прочность на давление, водонепроницаемость, низкая теплопроводность. К наиболее популярным относят:

Минеральная вата – хороша для каркасных домов, простая в укладке, имеет хорошее сопротивление теплопотерям

Однако она теряет качества при намокании и при её использовании большое внимание уделяется устройству гидроизоляции.
Пеностекло – абсолютный теплоизолятор, разрезается легко, стыкуется при помощи клея, что исключает появление мостиков холода, прочное на воздействие сжатием. Используют для обустройства бетонных монолитных покрытий.

Утепление пола вспененным полиуретаном

Вспененный полиуретан – средство для напыления реализуется в баллонах. Заполняют пеной все просветы, пространство меж частями пола, днище котлована по грунту. После застывания сплошной массив не проводит тепло, однако 7 дней после использования выделяет слаботоксичные вещества.

Гидроизоляция

Пол любого вида (деревянный, бетонный), который делается по грунту, обязательно должен быть изолирован от попадания влаги. Для этого в пирог пола включается разнообразная гидроизоляция.

Полиэтиленовая плёнка (одно-, двухслойная), которая настилается на слой песчаной подсыпки. Края плёнки подворачивают к стенкам битумной мастикой, а полосы настилают внахлёст, соединяя силиконом, скотчем. Также используется рубероид, баннерная ткань, рулонная напольная гидроизоляция.

Полы, в составе которых находится вата, запрещено полное изолирование сплошным гидробарьером – приведёт к испарениям, конденсату. Тут применяется обмазочная гидроизоляция, по земле укладывают рубероид.

Устройство пола по грунту не представляет сложностей. Главное, выбрать правильную схему устройства пирога, изучить все технические характеристики используемых материалов, провести расчёт прочности основания, теплопотерь, чтобы правильно сделать высококачественное покрытие.

Толщина утеплителя пола по грунту. Варианты слоев

Утепление пола по грунту выполняются двумя способами: отличаются они вариантом исполнения подстилающего слоя. Основным критерием выбора количества слоев при утеплении пола является состав почвы, уровень грунтовых вод. Если есть вероятность поднятия последних до теплоизолирующей прослойки – следует предусмотреть дополнительные меры гидроизоляции. В каждом из случаев устройство утепления пола должно соответствовать определенной схеме.

Бетонный подстилающий слой

Подобный пирог утепления пола вполне можно считать основным. В конструкцию этого варианта пола входят следующие слои.

Уплотненный. Нередко грунт, который был вынут при копании фундамента, конечно, кроме чернозема и торфа, засыпают обратно. Причем утрамбовывают его каждые 200 мм раз. Это одна из мер, позволяющих исключить или хотя бы снизить риск растрескивания будущего пола.
Трамбовка щебнем. Увлажненный щебень фракции 20-60 мм засыпают слоем в 70 мм, разравнивают и уплотняют трамбовкой. Основная его задача в доуплотнении грунта.
Подстилающий бетон. Было бы правильнее считать тощий бетон технологическим, а не конструктивным слоем пирога. Его устраивают в качестве основы для гидроизоляции. Оптимальная толщина у подстилающего слоя – примерно 60–70 мм. Для его изготовления используют бетон М100. Бетон укладывают ровно, без резких перепадов, поскольку от этого зависит, какой будет плотность укладки утеплителя и гидроизоляции.

На заметку

После укладки утеплителя перепад высот не должен быть больше трех-пяти миллиметров на 2- метровую рейку.

Гидроизоляция. В роли гидроизоляционного материала, как правило, используется наплавляемый рубероид, полимерно-битумная или ПВХ мембрана или простая полиэтиленовая пленка, уложенная в два слоя.Утеплитель. Основной утеплитель укладывают, как правило, горизонтально насухо. Качество и целостность теплоизоляции определяет тщательность стыков между листами или плитами. Со стороны стенок фундамента могут образовываться мостики холода. Для устранения этого явления необходимо дополнительно уложить утеплитель в 40–50 мм и вертикально. Закрепляют его при помощи дюбелей. Верхняя поверхность основного слоя утеплителя должна расположиться на уровне, соответствующем горизонтальной гидроизоляции фундамента. Вариантов выбора утеплителя есть несколько.
Пароизоляция. Самое оптимальное решение по соотношению качество/цена – это полимерно-битумные мембраны на основе полиэстера и стеклоткани. Более долговечны ПВХ-мембраны, они не подвержены гниению, однако, этот материал и дороже. Можно выполнять пароизоляцию из полиэтиленовой пленки, уложенной обязательно в два слоя.

Внимание

Полиэтиленовую пленку в процессе заливки бетона можно легко повредить, а проконтролировать ее целостность практически невозможно.

Цементная стяжка. Выполняют ее из раствора М100 и армируют сеткой из проволоки ø 4–6 мм, причем размер ячеек – 100 на 100 мм.

Важные моменты и порядок проведения расчета

Прежде всего нужно знать, что пенопласт может использоваться для утепления стен снаружи и изнутри. Вариант наружного утепления стен пенопластом используется чаще всего, однако лучше проводить комплексную теплоизоляцию. Технология утепления стен снаружи и изнутри практически не имеет различий, однако для выполнения работы нужно будет использовать плиты пенопласта разной толщины.

Расчет толщины теплоизоляционного материала.

Очень важно правильно выполнить расчет. Нужно понимать, что в данном случае большая толщина утеплителя повлечет за собой дополнительные расходы. И при всех остальных равных условиях проведение утепления стен без выполнения предварительного расчета подходящей толщины плит пенопласта вынудит хозяина попросту зря потратить деньги

Помимо этого, если плиты пенопласта будут использоваться для утепления стен внутри помещения, расчет позволит сохранить максимум полезного пространства, обеспечив качественную теплоизоляцию

И при всех остальных равных условиях проведение утепления стен без выполнения предварительного расчета подходящей толщины плит пенопласта вынудит хозяина попросту зря потратить деньги. Помимо этого, если плиты пенопласта будут использоваться для утепления стен внутри помещения, расчет позволит сохранить максимум полезного пространства, обеспечив качественную теплоизоляцию.

Однако и попытки купить самые тонкие листы пенопласта тоже обернутся против вас. Чересчур тонкая плита не сможет обеспечить должную защиту от холода. Так что расчет является обязательной частью подготовительного этапа. Именно грамотно составленный расчет позволит организовать такую теплоизоляцию, которая будет иметь необходимую эффективность.

Крепление пенопласта к стене фасадным металлическим дюбелем.

Чтобы правильно выполнить расчет теплоизоляции, нужно прежде всего учитывать теплосопротивление. Это постоянный показатель для конкретного климатического региона.

Для российских условий он колеблется в среднем от 3,5 до 4,6 м*К/Вт. Если параллельно со стенами вы будете утеплять потолок и пол, расчет нужно будет сделать с использованием увеличенных значений.

Данный параметр позволяет подобрать наиболее оптимальную толщину слоя пенопласта для обеспечения требуемого теплосопротивления.

Расчет предельно прост: показатель теплосопротивления делится на коэффициент теплопроводности плит пенопласта (в зависимости от марки колеблется в среднем от 0,031 до 0,041 Вт/м*К).

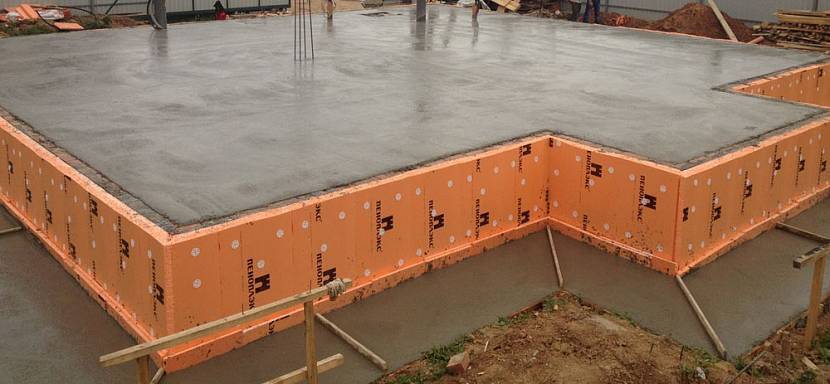

Сферы применения плитного фундамента

Выделяют несколько основных областей использования такого рода конструкций:

При возведении крупномасштабных, сложных строительных объектов, для которых свойственны подвижки отдельных частей конструкции;
Для строительства многоэтажных зданий, расположенных в сейсмоопасных районах;
Незаменим при создании основания зданий на слабых и неоднородных почвах;
В малоэтажном строительстве может использоваться в качестве альтернативы фундаменту глубокого заложения в северной части страны;
Как вариант, рассматривается при отсутствии цокольного этажа и подвальных помещений.

При возведении дома на монолитном плитном фундаменте, про подвал придется забытьИсточник monolitspecstroy.by

Контуры теплого пола

Для ещё большей экономии в теплый пол по грунту можно вмонтировав трубы, это позволит создать буквально теплый пол. Армированная сетка имеет как раз подходящие размеры для размещения на ней отопительной трубы.

Для подключения к коллекторам трубы выводятся наружу возле стен. Стены же необходимо оклеить защитной лентой. Что касается всех остальных коммуникаций – для них необходима аналогичная система.

После окончательной заливки «пирога» все будет готово. Далее вы вольны делать пол так, как вам хочется. Эта конструкция лишь один из возможных вариантов, при желании вы можете видоизменить или любой из её элементов. Всё упирается в ваши финансы и условия строительства.

Пеноизол

Это жидкий вариант пенопласта, который обладает теми же плюсами и минусами, что и твердый вариант. Преимущество его состоит в том, что он может быть залит в труднодоступные места и после застывания образует монолитное покрытие без швов.

К минусам же относится то, что необходимо думать о способе подачи пеноизола для заливки, на высоких этажах это может быть проблемой. В большинстве случаев пеноизол используется на этапе строительства частных домов, при утеплении полов в многоквартирных домах удобнее использовать пенопласт и пеноплекс.

Необходимая толщина слоя пеноизола такая же, как и у твердого пенопласта.

Полистиролбетон

Это сравнительно новый материал для утепления, он сочетает в себе прочность бетона и легкость полистирола. Материал имеет превосходные тепло- и звукоизоляционны е свойства и одновременно является прочной стяжкой. Он идеально подходит для теплоизоляции больших помещений, поскольку очень легко заливается и ровняется, команда опытных мастеров за день может залить до 500 м2 полистиролбетона .

Благодаря малому весу, полистиролбетон не оказывает большой нагрузки на перекрытия, в отличие от традиционной жидкой стяжки. Он не требует гидроизоляции и дополнительного утепления. Прямо поверх полистиролбетона можно укладывать плитку или ламинат на толстой подложке. Для укладки мягких покрытий, таких как ковролин или линолеум поверх утеплителя заливается тонкий слой традиционной стяжки, толщиной не более 30 мм.

Идет заливка полистиролбетоном полов

Для эффективной теплоизоляции первых этажей частных домов над грунтом достаточно 300 мм полистиролбетона , если под полом находится подвал, то слой можно уменьшить до 200 мм. В полы между этажами частных домов обычно заливается 100 мм утеплителя, в многоквартирных домах достаточно слоя в 50 мм.

Общие характеристики полистиролбетона	Значения
Группа горючести	Г1
Плотность	от 150 до 600 кг/м³
Морозостойкость	от F35 до F300
Прочностные характеристики	от M2 до B2,5
Коэффициент теплопроводности	в пределах от 0,055 до 0,145 Вт/м·°C
Паропроницаемость полистиролбетона	0,05 мг/(м·ч·Па)

Толщина утеплителя пола по грунту. Варианты слоев

Бетонный подстилающий слой

Уплотненный. Нередко грунт, который был вынут при копании фундамента, конечно, кроме чернозема и торфа, засыпают обратно. Причем утрамбовывают его каждые 200 мм раз. Это одна из мер, позволяющих исключить или хотя бы снизить риск растрескивания будущего пола.
Трамбовка щебнем. Увлажненный щебень фракции 20-60 мм засыпают слоем в 70 мм, разравнивают и уплотняют трамбовкой. Основная его задача в доуплотнении грунта.
Подстилающий бетон. Было бы правильнее считать тощий бетон технологическим, а не конструктивным слоем пирога. Его устраивают в качестве основы для гидроизоляции. Оптимальная толщина у подстилающего слоя – примерно 60–70 мм. Для его изготовления используют бетон М100. Бетон укладывают ровно, без резких перепадов, поскольку от этого зависит, какой будет плотность укладки утеплителя и гидроизоляции.

На заметку

После укладки утеплителя перепад высот не должен быть больше трех-пяти миллиметров на 2- метровую рейку.

Гидроизоляция. В роли гидроизоляционного материала, как правило, используется наплавляемый рубероид, полимерно-битумная или ПВХ мембрана или простая полиэтиленовая пленка, уложенная в два слоя.Утеплитель. Основной утеплитель укладывают, как правило, горизонтально насухо. Качество и целостность теплоизоляции определяет тщательность стыков между листами или плитами. Со стороны стенок фундамента могут образовываться мостики холода. Для устранения этого явления необходимо дополнительно уложить утеплитель в 40–50 мм и вертикально. Закрепляют его при помощи дюбелей. Верхняя поверхность основного слоя утеплителя должна расположиться на уровне, соответствующем горизонтальной гидроизоляции фундамента. Вариантов выбора утеплителя есть несколько.
Пароизоляция. Самое оптимальное решение по соотношению качество/цена – это полимерно-битумные мембраны на основе полиэстера и стеклоткани. Более долговечны ПВХ-мембраны, они не подвержены гниению, однако, этот материал и дороже. Можно выполнять пароизоляцию из полиэтиленовой пленки, уложенной обязательно в два слоя.

Внимание

Прочность пола

Упрощенные схемы конструкций полов

При строительстве домов, проведении ремонта требуется провести расчёт прочности пола, то есть узнать толщину слоя стяжки, чтобы пол выдерживал все нагрузки. На общую прочность пола здания оказывают влияние технические характеристики всех слоёв пирога напольного покрытия. Наиболее прочным считается пол без швов.

Все показатели и нормы расходования материалов указаны в СНиПах. Там же описаны методики расчётов прочности, теплопроводности и прочие. Чтобы сделать расчёт прочности пола по грунту составляют расчётную схему конструкции пола, где указывают деформационные модули каждого слоя, толщину слоя, кроме слоя грунта (расчётная толщина). Далее данные подставляют в формулу и проводят расчёты. Полученная величина сравнивается с показателями в СНиП II-В.8-71. Если она меньше указанной, то принимается значение, указанное в СНиП. Полученную по расчёту толщину слоя меняют в сторону уменьшения, если увеличивается прочность перекрытий.

При проведении устройства бетонного пола по грунту используют армирующую сетку для увеличения прочности покрытия. Размер армирующего каркаса полностью зависит от будущих нагрузок на напольное покрытие. Если они будут средние или малые, то используют дорожную сетку армирующую. Когда нагрузки предполагаются большие, то устанавливают сетку из арматуры большого диаметра (не меньше 8 миллиметров). Главным условием для увеличения прочности покрытия считается расположение сетки в середине бетонного раствора.

Калькулятор расчета толщины утепления стены пеноплэксом

Пеноплэкс – популярная марка эксрудированного пенополистирола, название которой стало нарицательным. Этот материал характеризуется отличными термоизоляционными и прочностными характеристиками, отменной долговечностью и стойкостью в негативным внешним воздействиям, что делает его универсальным утеплителем для самых разных конструкций здания, от фундамента до кровли.

Калькулятор расчета толщины утепления стены пеноплэксом

Очень часто его используют и для утепления стен. Но вот вопрос – пеноплэкс выпускается в достаточно большом разнообразии толщин, от 20 до 150 мм. Какой же вариант избрать для своего дома? Лучше всего – провести некоторые вычисления, с которыми нам поможет калькулятор расчета толщины утепления стены пеноплэксом

Некоторые пояснения по проведению вычислений будут даны ниже калькулятора.

Калькулятор расчета толщины утепления стены пеноплэксом

Пояснения по проведению расчетов

«Работа» любого утеплительного материала заключается в том, чтобы он, включенный в общую конструкцию стены, за счет своей выраженно малой теплопроводности, компенсировал бы «дефицит» термического сопротивления, необходимый для достижения нормированного значения. Эти значения сопротивления теплопередаче установлены действующими СНиП для различных типов строительных конструкций и для разных регионов России, в зависимости от местных климатических условий.

Для пользователя будут удобнее определить нужное значение по карте-схеме, расположенной ниже

Обратите внимание, что для каждого региона установлены три значения, которые различаются между собой. В рассматриваемом случае нас, естественно, интересует показатель «ДЛЯ СТЕН» — он указан фиолетовым цветом

Карта-схема для определения необходимого значения термического сопроитвления

Коэффициент теплопроводности пеноплэкса уже внесен в программу расчета, и его указывать не потребуется.
Далее, необходимо внести значение толщины утепляемой стены и указать материал ее изготовления: у каждого из строительных материалов – свои теплотехнические характеристики.
Следующий пункт – внешняя отделка стены:

— Если применена схема декоративной облицовки по принципу «вентилируемого фасада», то слой отделки никакого влияния на общую утепленности стены не окажет, и в расчет его не принимают.

— При использовании технологии «мокрого фасада», то есть с нанесением армированного штукатурного слоя и, затем, внешней декоративной штукатурки, можно отделку принять в общий расчет, так как ее термическое сопротивление прибавится к общему показателю стены.

— Аналогично можно приять в расчет отделку, выполненную из той или иной листовой (панельной) обшивки, если между ней и пеноплэксом не оставлено вентилируемого просвета.

Последний блок калькулятора – это аналогичные вопросы, но уже касающиеся внутренней отделки стены. Понятно, что некоторые материалы, например, тонкий слой шпатлевки с последующим окрашиванием или оклеиванием обоями – ничего существенного в «копилку» утепления не принесут. А вот деревянная обшивка (или из древесных композитных материалов), пробковая отделка, оштукатуривание, особенно с использованием «теплых» штукатурок могут серьезно повлиять на требуемую толщину внешнего утепления стены, и имеет смысл принять их в расчет.
Результат будет выдан в миллиметрах. Его несложно сопоставить со стандартными толщинами пеноплэкса, чтобы выбрать нужную разновидность утеплительных плит.

Если вдруг калькулятор показал отрицательное значение, то это говорит о том, что внешнего утепления пеноплэксом – вовсе не требуется.

Технологию нельзя назвать слишком сложной, но все же она потребует чёткого соблюдения всех рекомендаций, иначе утеплительный слой на стене может просто «отстрелиться», разрушиться. О нюансах технологии подробно рассказывается в статье нашего портала, посвященной именно утеплению станы пеноплэксом .

Пол по грунту: плюсы и минусы

Подобную конструкцию пола можно сравнить с многослойным пирогом. Назначение и функционал каждого из слоев очень важны, нельзя ни один из них упускать из виду.

Такой вариант устройства пола поверх слоя грунта обладает следующими достоинствами:

Высокая сопротивляемость поверхности к механическим видам нагрузки дает возможность возведения различных перегородок и установки тяжеловесного оборудования.
Хорошие свойства по изоляции посторонних звуков. Многослойная структура перекрытия пола позволяет снабдить его необходимыми эксплуатационными характеристиками в зависимости от состава слоев. Утепленный пол мало восприимчив к проникновению шума и возникновению вибраций.
Конструкция позволяет смонтировать систему пола с подогревом, причем как на этапе строительства, так и в процессе эксплуатации дома.
Работы по утеплению отнимут немало времени и сил, но при этом абсолютно выполнимы даже в одиночку, без специальных знаний и строительной техники.
При грамотном соблюдении технологии строительства пола по грунту в результате получится поверхность с длительным эксплуатационным сроком и высокими техническими показателями.
Поверхность, залитая бетонной стяжкой, допускает монтаж любой разновидности напольного покрытия для декора пола.

Не обошлось и без недостатков:

Дороговизна исполнения. Обустроить пол по грунту выйдет гораздо дороже, нежели осуществить монтаж системы лаг или плиты из железобетона.
Такой вариант не подходит для домов, где имеется цокольное или подвальное помещение.
Невозможность применения в зданиях на столбчатом или свайном основании.
Значительная цена за демонтаж, который потребует аренды специальной тяжелой техники.
При сборке конструкции пола внутрь слоев нередко закладывают системы коммуникаций дома. В случае поломки подобных систем ремонт может обойтись очень недешево.
Такая технология не используется на участках с повышенной зыбкостью грунта.

Порядок работы по утеплению пола

Пирог по полу

Разровняйте почву, тщательно утрамбуйте ее.
Насыпьте на утрамбованный грунт слой керамзита или щебня в 10 сантиметров – в теплое время года он защитит бетонную плиту и слой теплоизоляции от влаги, а зимой – от холода.
Поверх щебня уложите толстый слой речного (крупнозернистого) песка, а на него – бетонную плиту, основание пола. Если готовой плиты нет, бетонное основание можно изготовить самостоятельно: на песок насыпается второй слой керамзита, затем он накрывается металлической сеткой и заливается бетоном. После полного высыхания на получившуюся плиту укладывают гидроизоляцию, а на нее – утепляющий материал.
При устройстве системы «теплый водяной пол» на теплоизоляционный материал укладывают водяные трубы, а потом заливают бетоном и завершают работу укладыванием паркета, линолеума или другого напольного покрытия.

Учитывайте, что слишком толстый слой теплоизоляционного материала уменьшает высоту помещения, и если это (к примеру) гараж с невысокими потолками, стоит использовать материалы с более низкой теплопроводностью: которые можно укладывать в один слой.

Устройство подушки

Подушка под фундаментом служит для того, чтобы здание не оседало, а также для нормального обращения грунтовых вод под строением. Как уже отмечалось, стандартная подушка имеет такие показатели: высота гравийного основания составляет порядка 20 см, а песка около 30 см. Подушка равномерным слоем укладывается по дну всего основания, после чего ее поверхность тщательно выравнивается. В итоге выходит дренаж приблизительно около 50 см. Что касается типа материала, то рекомендуется использование речного песка, его структура наиболее подходящая для данного типа работ. Гравий рекомендуют брать средней фракции.

Данный показатель является средним и уместен для большей части построек. Но строительство — процесс индивидуальный, а это значит, что для каждой постройки необходимо производить индивидуальный расчет дренажа.

Для деревянных конструкций достаточно будет и 15-сантиметровой подушки. Для блочных или кирпичных гаражей ее ширина должна быть не менее 25 см. А показатель в 50 см применяется для массивных монолитных или кирпичных построек.

Отказываться от подушки ни в коем случаи не стоит. Щебень снижает зыбкость почвы и выполняет дренажную функцию. А песок служит неким балансиром, который способствует равномерному распределению всей массы основания.

Стекловата и минеральная вата

Пример утепления пола минватой

Пожалуй, это один из самых бюджетных вариантов теплоизоляции. Помимо невысокой цены, вата совсем не горит и обладает хорошей паропроницаемост ью, поэтому отлично подходит для утепления деревянных полов. На этом плюсы данного материала заканчиваются. К минусам можно отнести то, что вата имеет свойство накапливать в себе влагу и это вызывает гниение и рост плесени, вторым недостатком является то, что со временем вата рассыпается, если слой теплоизоляции под полом закрыт недостаточно герметично, в результате частички волокон могут через финишное покрытие попасть в воздух и вызвать раздражение дыхательных путей. Также вата имеет очень низкую прочность, легко рвется и деформируется, что делает невозможным ее использование под бетонную стяжку.

Для утепления пола на грунте рекомендуются жесткие плиты из минваты

Несмотря на недостатки, минеральная вата достаточно широко применяется в качестве утеплителя, как правило, в деревянных полах.

Большинство производителей выпускают стекловату и минеральную вату в рулонах или листах, толщиной от 50 до 200 мм. Листы можно укладывать в несколько слоев со смещением стыков, для лучшей теплоизоляции.

Для применения минеральной ваты на первых этажах, расположенных над грунтом, требуется очень хорошая гидроизоляция. Вата мгновенно впитывает в себя влагу, после чего теряет теплоизоляционны е свойства. По этой причине для теплоизоляции первых этажей лучше использовать пенопласт. Если по каким-то причинам необходимо все-таки использовать минеральную вату, то ее слой должен составлять не менее 400 мм.

Многослойная укладка утеплителя

Если под полом первого этажа находится подвал, то достаточно слоя минеральной ваты толщиной 300 мм.

При утеплении деревянных полов между этажами частного дома, слой ваты должен составлять не менее 200 мм, а в деревянных полах многоквартирных домов достаточно толщины 100 мм.

Наименование	Преимущества	Минусы	Теплопроводность
Опилки	Дешевый, экологичный материал, отличается малым весом	Горючесть, подверженность гниению	0,090-0,180 Вт/мК
Керамзит	Экологичный, долговечный материал, не подвержен гниению, негорюч	Большой вес, хрупкость	0,148 Вт/мК
Пенопласт	Не гниет, водоустойчив, отличается малым весом и легкостью в монтаже	Низкая паропроницаемость, не выдерживает высоких температур, при плавлении выделяет токсины	0,035-0,047 Вт/мК
Минеральная вата	Низкая теплопроводность, удобна в монтаже, экологична, пожаробезопасна	При увлажнении дает усадку и теряет теплоизолирующие свойства	0,039 Вт/мК

Расчёт утепления пола, сделанного по грунту

Методика «теплотеха» для напольных покрытий нижних этажей существенно отличается от расчёта теплового сопротивления прочих ограждающих конструкций. Для нижнего термобарьера всё связано с разной средой: контакт с воздухом, грунтом, который задерживает тепло, препятствует его передаче, даже поглощает. Техники расчёта различаются из-за большого количества сторонних факторов, однако, каждая требует отдельного изучения.

Расчёт пола нижних этажей сооружений, например, на свайном фундаменте, обсчитывают с использованием методики Мачинского, которая предполагает деление напольного покрытия на 4 условные зоны. Они образуются по периметру сооружения на поверхности пола шириной в 200 см. Для отдельной зоны существуют расчётные показатели, которые показывают сопротивление теплопередаче (измеряется в квадратных метрах·К/Вт):

Зоны сопротивления теплопередаче

1 зона — 2,1 м2К/Вт.
2 зона — 4,3 м2К/Вт.
3 зона — 8,6 м2К/Вт.
4 зона — 14,2 м2К/Вт.

В узких помещениях последние зоны чаще отсутствуют, в просторных последняя зона занимает место, которое остаётся от первых трёх.

При строительстве пола в заглублённых домах с цокольным этажом считается высота стенки до линии грунта с улицы. Фундаментный бетон принимают за эквивалент грунту, тепло, которое уходит через слой почвы, условно передвигается к поверхности.

Тепло, уходящее сквозь поверхность пола, рассчитывают как проникающее вглубь грунта. Значит, степень насыщения теплотой и разница температур неодинаковые. Такие данные указаны в методике расчёта Сотникова, однако, для правильного её применения требуется определение исходных показателей по климату.

Для правильного проведения расчётных данных, указывающих на сопротивление теплопередаче, существует специальная программа. Для получения результата требуется заполнить несколько строк.

P. S. 25.02.2016

Почти через год после написания статьи удалось разобраться с вопросами, озвученными чуть выше.

Во-первых, программа расчета теплопотерь в Excel по методике А.Г. Сотникова считает все правильно — точно по формулам А.И. Пеховича!

Во-вторых, внесшая сумятицу в мои рассуждения формула (3) из статьи А.Г. Сотникова не должна выглядеть так:

R 27=δ усл/(2*λ гр

)=К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

В статье А.Г. Сотникова — не верная запись! Но далее график построен, и пример рассчитан по правильным формулам!!!

Так должно быть согласно А.И. Пеховичу (стр 110, дополнительная задача к п.27):

R 27=δ усл/λ гр

=1/(2*λ гр
)*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

δ усл=R

27
*λ гр
=(½)*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Обычно теплопотери пола в сравнении с аналогичными показателями других ограждающих конструкций здания (наружные стены, оконные и дверные проемы) априори принимаются незначительными и учитываются в расчетах систем отопления в упрощенном виде. В основу таких расчетов закладывается упрощенная система учетных и поправочных коэффициентов сопротивления теплопередаче различных строительных материалов.

Если учесть, что теоретическое обоснование и методика расчета теплопотерь грунтового пола была разработана достаточно давно (т.е. с большим проектным запасом), можно смело говорить о практической применимости этих эмпирических подходов в современных условиях. Коэффициенты теплопроводности и теплопередачи различных строительных материалов, утеплителей и напольных покрытий хорошо известны, а других физических характеристик для расчета теплопотерь через пол не требуется. По своим теплотехническим характеристикам полы принято разделять на утепленные и неутепленные, конструктивно – полы на грунте и лагах.

Расчет теплопотерь через неутепленный пол на грунте основывается на общей формуле оценки потерь теплоты через ограждающие конструкции здания:

где Q – основные и дополнительные теплопотери, Вт;

А – суммарная площадь ограждающей конструкции, м2;

tв , tн – температура внутри помещения и наружного воздуха, оС;

β — доля дополнительных теплопотерь в суммарных;

n – поправочный коэффициент, значение которого определяется местоположением ограждающей конструкции;

Rо – сопротивление теплопередаче, м2 °С/Вт.

Заметим, что в случае однородного однослойного перекрытия пола сопротивление теплопередаче Rо обратно пропорционально коэффициенту теплопередачи материала неутепленного пола на грунте.

При расчете теплопотерь через неутепленный пол применяется упрощенный подход, при котором величина (1+ β) n = 1. Теплопотери через пол принято производить методом зонирования площади теплопередачи. Это связано с естественной неоднородностью температурных полей грунта под перекрытием.

Теплопотери неутепленного пола определяются отдельно для каждой двухметровой зоны, нумерация которых начинается от наружной стены здания. Всего таких полос шириной 2 м принято учитывать четыре, считая температуру грунта в каждой зоне постоянной. Четвертая зона включает в себя всю поверхность неутепленного пола в границах первых трех полос. Сопротивление теплопередаче принимается: для 1-ой зоны R1=2,1; для 2-ой R2=4,3; соответственно для третьей и четвертой R3=8,6, R4=14,2 м2*оС/Вт.

Рис.1. Зонирование поверхности пола на грунте и примыкающих заглубленных стен при расчете теполопотерь

В случае заглубленных помещений с грунтовым основанием пола: площадь первой зоны, примыкающей к стеновой поверхности, учитывается в расчетах дважды. Это вполне объяснимо, так как теплопотери пола суммируются с потерями тепла в примыкающих к нему вертикальных ограждающих конструкциях здания.

Расчет теплопотерь через пол производится для каждой зоны отдельно, а полученные результаты суммируются и используются для теплотехнического обоснования проекта здания. Расчет для температурных зон наружных стен заглубленных помещений производиться по формулам, аналогичным приведенным выше.

В расчетах теплопотерь через утепленный пол (а таковым он считается, если в его конструкции есть слои материала с теплопроводностью менее 1,2 Вт/(м °С)) величина сопротивления теплопередачи неутепленного пола на грунте увеличивается в каждом случае на сопротивление теплопередаче утепляющего слоя:

Rу.с = δу.с / λу.с,

где δу.с – толщина утепляющего слоя, м; λу.с – теплопроводность материала утепляющего слоя, Вт/(м °С).
