Калькулятор расчета ширины створки двери шкафа-купе

Содержание

Шаг 3 – расчет высоты дверей купе

Соотношение высоты к ширине двери должно быть не более 1/4. То есть при ширине створки в метр, высота не должна превышать 4 метров.

Вообще длина бокового профиля 5,5 м. Обычно для удобства транспортировки его режут пополам, в продаже можно встретить как раз «половинчатый» размер – 2,75 м. Что перекрывает большую часть потребностей, ведь в типовых квартирах высота потолков как раз и составляет 2,5-2,75 м.

Изготовить створки можно и выше 2,72 м в высоту, но при этом нужно понимать, что расходы при этом будут большие. Если на двухдверный шкаф-купе до 2,75 мм достаточно купить две палки бокового профиля длиной 5,5 м и разрезать пополам с небольшим остатком. То для дверей выше 2,75 м придется купить уже 4 палки бокового профиля – в два раза больше. И отходы, вполне вероятно, больше нигде применить не удастся.

Высота двери также рассчитывается по внутреннему размеру ниши. То есть если высота встроенного шкафа (без цоколя) 2500 м, внутренний размер будет 2500-16*2=2468 мм.

Если есть перепад высоты, следует брать меньший размер.

От внутреннего размера ниши отнимается 40 мм.

Высота двери Ндв 2468-40=2428 мм.

Ролики раздвижной двери регулируются по высоте. Фактически в пределах 30-50 мм возможно «завести» дверь в трек и отрегулировать ход. Большего перепада высот внутри ниши лучше не допускать.

Рассчитываем размеры шкафа


Для первоначально расчета нам необходимы определить L — высота проема и B — ширина проема


Первый этап проектирования шкафа — разметка

  1. Высота. Основное правило, которому нужно следовать, это не рассчитывать только на параметры стен. Почему? Соприкосновение с потолком не позволит шкафу купе встать в нужное положение. Это довольно массивная конструкция, которую обычно собирают горизонтально, а устанавливают вертикально. Поэтому, важнейшим значением для вычисления правильного размера является его диагональ, длина которой обычно меньше примерно на 10 см высоты задней стенки. Здесь лучше воспользоваться формулой √(a²-b²) = x . Для примера: 2700 (расстояние от пола до потолка 2700 мм) х 27 = 72900 (a2); 50 (глубина шкафа 50 мм) х 50 = 2500 (b2); 72900 – 2500 = 70 400. Извлекаем корень (воспользуйтесь онлайн-калькулятором) из 70 400, получаем 265,32. Округляем до 265. Итого, высота нашего изделия – 2650 мм.
  2. Глубина. Здесь стоит сразу оговориться, что данный параметр лучше сделать размером не меньше 550 мм, а лучше 650 мм и более, так как стандартная длина штанги для вешалок составляет 450 мм, поэтому ваша одежда, особенно объемные пуховики и шубы должны чувствовать себя комфортно в таких стесненных условиях. Стоит уточнить, что глубина выбирается абсолютно разной, исходя из ваших предпочтений и габаритов помещения.
  3. Ширина. Здесь все намного проще. Замеряем внутренние габариты проема, вычитаем от этого размера 16 мм (толщина ДСП), получаем монтируемые значения проема.


Основные параметры шкафа-купе


Развернутый чертеж для шкафа-купе шириной 2860 мм и тремя дверями

Рассчитываем размер дверей


Расчет размеров дверей шкафа купе для встроенной модели


Рассчитываем размер дверей для шкафа

В данном случае главное не допустить ошибок, допускаемых при самостоятельной установке шкафа купе.

Параметры одной створки не должны быть больше значения 2800 х 1200 мм.
Не стоить делать очень узкие двери.

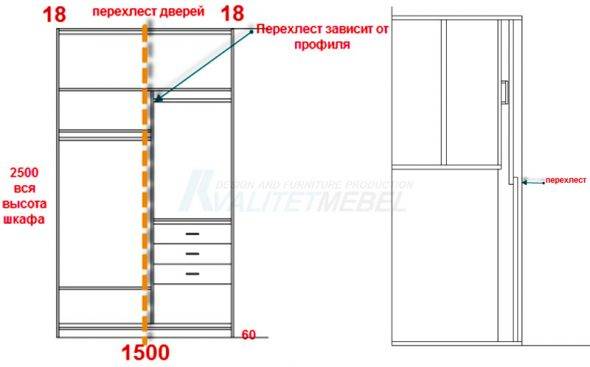

Важно учесть перехлесты полотен.


Конструкция раздвижных дверей для шкафа-купе

Расчет ширины. При определении длины полотна следует вычесть от высоты проема 40-45 мм (необходимое расстояние для подвески). К ширине проема прибавляем длину перехлеста в миллиметрах и делим на количество дверей. Например, 1584 мм + 26 мм / 2 = 805 мм (ширина одной створки).


Схема расположения дверей шкафа-купе(вид сверху)

Расчеты

Важно правильно выполнить расчеты всех элементов шкафа купе. Это обеспечит его правильное размещение, удобное использование. Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону

Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону.

Высота

При расчете высоты конструкции не стоит полагаться на измерения расстояния от пола до потолка. Чтобы замер был выполнен правильно, стоит учитывать показатель общего пространства. Максимальным показателем высоты шкафа будет размер этого же параметра ниши. К примеру, если высота комнаты от пола до потолка составляет 250 см, то в среднем размер конструкции должен составлять не более 240 см.

Для того чтобы выполнить замер высоты проема правильно обязательно нужно снять измерения в трех точках – две боковые стороны и середина. Если будут получены одинаковые параметры, то не будет трудностей. Но если они будут отличаться, то тогда высчитывание параметров должно опираться на маленький показатель, который снимается от пола до перекрытия проема. На показатель высоты оказывает влияние наличие верхнего элемента шкафа – крышки. При этом стоит учитывать, на какую область она будет фиксироваться – к крышке мебели или к поверхности потолка.

Итак, если стандартная высота шкафа составляет 2400 мм, то при выполнении расчета габаритов дверей стоит отнять данные следующих элементов:

  • толщина крышки – 1,6 см;
  • стоит отнять зазор в 14 мм, который требуется для свободной установки двери в область верхних направляющих;
  • размер толщины нижних направляющих элементов с роликовой конструкцией – 6 мм;
  • зазор между областью нижних направляющих и полотна – 15 мм.

Ширина

Для того чтобы выполнить правильный расчет ширины, следует замерить ниши по трем точкам, также как при выполнении измерения высоты. Исходным параметром ширины будет самый маленький показатель.

Высчитывание размеров дверей шкафа купе по их ширине напрямую зависит от количества дверных перегородок. Сначала требуется сделать замеры ширины общего проема, а затем полученный показатель разделить на количество створок. Дальнейшие подсчеты необходимо проводить только для одного полотна.

Для того чтобы можно было точно понять, как производятся расчеты, стоит рассмотреть пример:

  • ширина ниши составляет 300 см, при этом она имеет три откатных полотна;
  • ширина одной единицы полотна будет составлять 100 см;
  • обязательно необходимо добавить нахлест между дверьми, который сможет закрыть внутреннее пространство от наружного взора;
  • обязательно к боковым сторонам дверей необходимо добавить по 2,5 см;
  • в итоге получается, что ширина полотен составляет 105 см.

Наполнение

Наполнение находится в рамке, которая выполнена из алюминиевых профилей. Для того чтобы расчеты были выполнены правильно, требуется отнять от общих параметров дверей размер ширины профилей, которые обрамляют их со всех сторон.

Пример одного из вариантов расчета:

  • первым делом замеряются размеры ширины ручек, возьмем показатель 16 мм;
  • так как ручек две, то показатель необходимо умножить на 2, а значит 16*2=32 мм;
  • из параметра ширины вычитается общая ширина ручек, к примеру, 712-32=680 мм;
  • сделайте измерения расстояния верхней и нижней областей, которые отделяют полотно от высоты ниши. Например, оно равно 12 и 47 мм соответственно;
  • возьмем показатель высоты двери 2460 мм. Складываем два значения верхней и нижней области — 12 и 47, получаем 59. От 2460 отнимаем 59 и получаем 2401 мм, это и будет высотой наполнения.

ДСП

Зеркало

Профиль ручек

В конце рассчитывается рама ручки. Ее высота совпадает с дверным полотном – 2401 мм. Для того чтобы сделать правильные расчеты длины горизонтов, обязательно выполните примерку профиль ручки до самого паза.

Как это выполнить, можно рассмотреть на примере:

  • размер ширины равен 24 миллиметра;
  • в связи с тем, что ручек две, то этот показатель нужно умножить на два, получаем 24*2=48 мм;
  • далее от ширины отнимаем общую ширину ручек и получаем 712-48=664. Этот показатель будет являться длиной верхнего и нижнего трека.

Это и будет правильным расчётом всей конструкции. Главное, при проведении всех измерений соблюдать точность и учитывать даже малейшие отклонения

Ведь важно, чтобы шкаф купе был не только удобным, но и точно вписывался в помещение. К тому же двери шкафа купе являются основным элементом конструкции и очень важно знать, как рассчитать их правильно. Расположение профиль ручек

Расположение профиль ручек

Асимметричная ручка

Симметричная ручка

Расчёт раздвижных дверей самостоятельно

Конструкция раздвижных дверей предельно проста. Но где приобрести подходящий профиль, ролики и как рассчитать размеры деталей?

Здесь вам поможет только инструкция производителя профиля.

В моём случае вопрос решился быстро, когда я нашёл инструкцию производителя профиля (можно посмотреть
),
который можно было приобрести в моём городе. То есть, я сначала нашёл где купить профиль, затем нашёл к нему инструкцию.

Я не стал ввязываться в «авантюру» с самостоятельным изготовлением зеркальных дверей и сделал их заполнение из листов ЛДСП толщиной 10 мм.
В крайнем случае, если уж очень захочется зеркала, двери в любой момент можно легко снять, разобрать, вынуть ЛДСП и отвезти профили в фирму,
где в уже готовые каркасы вставят зеркала. И потом уже собранные и готовые к установке зеркальные двери можно безопасно привезти и поднять на
нужный этаж.

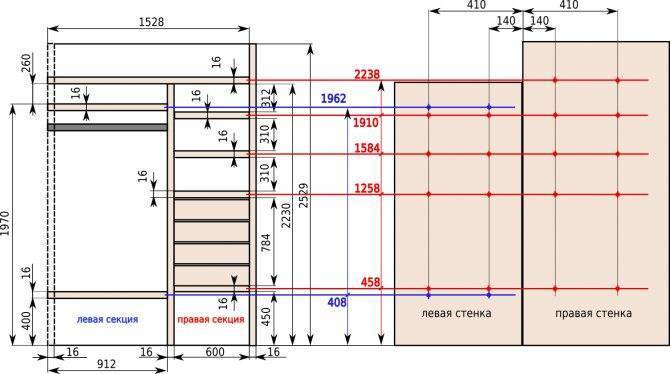

Чтобы быть последовательным, привожу расчеты размеров деталей из профиля и ЛДСП 10 мм для своего шкафа-купе (рассчитано по инструкции изготовителя
моего профиля):

Профиль:

— длина верхней направляющей — 1512 мм = ширине дверного проёма,
— длина нижнего рельса — 1512 мм = ширине дверного проёма,
— длина вертикального профиля — 2489 мм = высота проёма 2529 мм — 40 мм,
— длина нижнего и верхнего профилей — 716 мм = ((1512 мм + 28 мм) / 2) — 54 мм.

Листы заполнения из ЛДСП 10 мм:

— длина — 2430 мм = 2489 мм — 59 мм
— ширина — 731 мм = ((1512 мм + 28 мм) / 2) — 39 мм.

И табличка с размерами листов ЛДСП для заказа, разумеется:

После того, как рассчитали размеры всех деталей заполнения и дверей шкафа-купе, можно переходить к заказу деталей из ЛДСП.

Автор текста Владимир Наумов Дата обновления:
27.09.2016

Расчёт ящиков

Заказ распила

Расчет ширины дверей купе

При расчете ширины двери купе, ширина двери купе должна получиться такой, чтобы был перехлест дверей на ширину ручки.

Рис. 3. Размер перехлеста дверей купе из асимметричного профиля

Обычно расчет ширины двери купе по такой схеме:

  1. ширина двери купе для двухдверного шкафа купе = (ширина проема + 26)/2.
  2. ширина двери купе для трехдверного шкафа купе = (ширина проема + 26 *2)/3.

Допустим, ширина проема 1600 мм, то по нашей формуле: ширина двери купе = (1600+26)/2 = 813 мм.

Рис. 4. Размеры двери купе

Иногда в этой схеме еще учитывают ширину щетки отбойника, но обычно этим пренебрегают. Если решили все-таки учесть этот момент при расчете двери купе, то от ширины проема вычесть две толщины отбойной щетки.

То есть, если щетки толщиной по 5 мм, то от ширины проема вычитаем 10 мм и уже полученную величину используем как ширину проема для расчета двери купе.

Внимание!

Для симметричной ручки расчет будет другой, потому что ширина симметричной ручки, если посмотреть на ее сечение, 32 мм. В расчете меняем 26 мм на 32 мм.

Для того, чтобы это понять, обратите внимание на поперечное сечение профилей симметричной и асимметричной ручек дверей купе

Рис. 5. Сечение профиля асимметричной ручки
Рис. 6. Сечение профиля симметричной ручки

Расчет заполнения

Створки для раздвижных конструкций изготавливаются из разных материалов – многослойной фанеры, ДСП, иногда высокопрочного стекла. Все они отличаются толщиной. Но порядок расчетов при любом заполнении дверей купе остается неизменным. Основы для всех вычислений – конфигурация профиля для окантовки (то есть особенности его разреза) и стандартные размеры плитной (листовой) продукции.

  • Высота. Для проема она уже определена. Остается отнять удвоенную толщину направляющей (верх + низ). При установке дверей купе в расчет принимается и уплотнитель. У его материала своя толщина, которую необходимо умножить на 2 и отнять произведение для получения искомой величины.
  • Ширина. Также ничего сложного. Если заполнение делается в металлическую «окантовку» (каркас), то учитывается толщина «ребер» жесткости. Соответственно, ее суммарное значение отнимается от рассчитанной ширины двери.

При самостоятельной сборке раздвижных конструкций используются индивидуальные чертежи, разрабатываемые применительно к местным условиям. Главное – понять принцип вычисления размеров дверей, будь-то шкаф купе или створки в проеме стены. А все остальное – лишь незначительные нюансы, которые учесть совсем несложно. К примеру, толщину перегородки планки-разделителя, конструктивные особенности ручки и тому подобное.

Калькулятор шкафа купе

Производственно-торговая компания CupeDoors

– изготовление шкафа купе по своим размерам. Калькулятор шкафа купе онлайн поможет узнать ценувсего за 5 шагов ! С 2003 года наш профессиональный опыт и творческие идеи – к вашим услугам!

У Вас длина более 260 см ? – Есть возможность сэкономить! Звоните тел

***Для расчета дверей шириной 1200 мм

звоните по телефону

Вы можете, использовав калькулятор шкафа купе онлайн, заранее рассчитать стоимость шкафа купе, воспользовавшись калькулятором онлайн. Это удобно и просто: даже при большом разнообразии профилей, фурнитуры и других материалов, можно быстро детализировать цену готового изделия. Используя программу, можно заложить в окончательную стоимость изготовление раздвижных дверей не только с зеркальным наполнением или ЛДСП, но и с комбинированными материалами, например, как ЛДСП Венге с матовым стеклом.

Расчет шкафа купе по размерам

Благодаря использованию брендовой фурнитуры и металлопрофиля, мы можем оборудовать модули хранения всем необходимым. Калькулятор шкафа купе онлайн позволяет клиентам определиться с необходимостью той или иной детали наполнения будущей мебели. Не хотите дополнительно «утяжелять» стоимость? Вам поможет точный расчет. Собирайте и разбирайте, варьируйте детали, подбирайте цвета и фактуры – калькулятор шкафов купе позволит не упустить из виду главное. Вы всегда будете в курсе того, во сколько вам обойдется готовое изделие с доставкой и установкой.

Калькулятор шкафа купе онлайн – считайте сами

Любая мечта имеет цену, и ее желательно знать заранее. Вы должны представлять бюджет будущей покупки, и мы с удовольствием идем вам навстречу. Как рассчитать шкаф купе на заказ? Легко:

1. Укажите ширину шкафа. 2. Определитесь с материалом для раздвижной системы и фасадов. 3. Выберите элементы наполнения (полки, дверки, ящики, сетчатые отделы, релинги, кронштейны, выдвижные элементы и пр.). 4. Подберите рисунок для фасада, исходя из наших возможностей и вашего интерьера. 5. Рассчитайте цену готового изделия.

Наглядно увидев, как будет выглядеть ваш шкаф, вы сможете решить, что необходимо оставить, а от чего можно отказаться. Создавая программу расчета, мы внесли в нее актуальную стоимость всех функциональных и декоративных деталей. И эта информация регулярно обновляется.

Онлайн калькулятор шкафа купе позволит вам заранее обсчитать предполагаемые расходы на изготовление мебели. Таким образом, вы впишете ее не только в свой интерьер, но и в домашний бюджет.

Рассчитываем размеры шкафа

Для первоначально расчета нам необходимы определить L — высота проема и B — ширина проема

Первый этап проектирования шкафа — разметка

  1. Высота. Основное правило, которому нужно следовать, это не рассчитывать только на параметры стен. Почему? Соприкосновение с потолком не позволит шкафу купе встать в нужное положение. Это довольно массивная конструкция, которую обычно собирают горизонтально, а устанавливают вертикально. Поэтому, важнейшим значением для вычисления правильного размера является его диагональ, длина которой обычно меньше примерно на 10 см высоты задней стенки. Здесь лучше воспользоваться формулой √(a²-b²) = x . Для примера: 2700 (расстояние от пола до потолка 2700 мм) х 27 = 72900 (a2); 50 (глубина шкафа 50 мм) х 50 = 2500 (b2); 72900 – 2500 = 70 400. Извлекаем корень (воспользуйтесь онлайн-калькулятором) из 70 400, получаем 265,32. Округляем до 265. Итого, высота нашего изделия – 2650 мм.
  2. Глубина. Здесь стоит сразу оговориться, что данный параметр лучше сделать размером не меньше 550 мм, а лучше 650 мм и более, так как стандартная длина штанги для вешалок составляет 450 мм, поэтому ваша одежда, особенно объемные пуховики и шубы должны чувствовать себя комфортно в таких стесненных условиях. Стоит уточнить, что глубина выбирается абсолютно разной, исходя из ваших предпочтений и габаритов помещения.
  3. Ширина. Здесь все намного проще. Замеряем внутренние габариты проема, вычитаем от этого размера 16 мм (толщина ДСП), получаем монтируемые значения проема.

Основные параметры шкафа-купе

Развернутый чертеж для шкафа-купе шириной 2860 мм и тремя дверями

Как рассчитать размеры дверей углового шкафа

Главная сложность расчета дверей на угловой шкаф – это определение ширины створки. Для этого сначала вычисляется ширина проема. Тут придется вспомнить школьную математику и известную формулу – квадрат гипотенузы равен сумме квадратов длины катетов.

Возьмем для примера навесной угловой кухонный шкаф, стандартных размеров 600х600 и глубиной боковин 300 мм.

При толщине боковин 16 мм длина катетов будет составлять (600-300-16)=284 мм.

Вычисляем проем в два действия: 284х284х2=161312, без квадратного корня 401,63. Округляем до 401.

При расчете ширины фасада на угловой шкаф учитывают один нюанс: за счет мебельной петли дверца немного «выдвинется» вперед, не будет плотно примыкать к проему. То есть выйдет на большую диагональ и зазоры образуются сами собой. Поэтому вычитать от величины проема 3 мм, как на обычные шкафы, не стоит. В нашем случае можно округлить до 400 мм.

А вот высота вычисляется аналогично обычным шкафам. В нашем случае для кухонного модуля высотой 720 мм она будет составлять 717-716 мм (в зависимости от того, как рассчитывались остальные фасады кухни, с зазором 4 мм или 3 мм).

Если ширина проема больше 500 мм, то есть резон поставить не одну, а две створки. При расчете ширины необходимо учитывать зазор между фасадами, чтобы створки не мешали открываться друг другу. То есть при ширине проема 600 мм у углового шкафа, ширина каждой двери должна быть порядка 298 мм.

Как самому узнать размеры: ширину, высоту, глубину

Сделав предварительные замеры, можно приступать к определению габаритов основных частей шкафа.

  1. Ширина. Её размер определяется путём нахождения минимального размера.Например, были получены такие значения: 1780 мм, 1777 мм, 1784 мм и 1779 мм. Тогда надо выбрать 1777 мм. Чтобы шкаф встал на нужное место, надо отнять 50 мм от найденного значения. Так получают технологический зазор, чтобы беспрепятственно смонтировать конструкцию.
  2. Глубина. Определяя её, учитывают выступающие объекты, например, розетки. Даже если стена позволяет сделать шкаф глубже, но на стене есть выступ, то глубину надо отмечать по нему. Затем, как и с шириной, делают технологический зазор (в данном случае он будет 35±5 мм). Необходимое для раздвижных дверей расстояние – это 80–100 мм.

    Например, стены позволяют сделать глубину 710 мм. Технологический зазор – 30 мм, расстояние для дверей – 90 мм. Тогда полезная глубина будет равна 710 – 30 – 90 = 590 мм.

  3. Высота. Этот параметр определяется по теореме Пифагора. Причина тому – громоздкость конструкции. Шкаф удобнее собирать на полу, а после этого поднимать его и устанавливать на нужное место.Предположим, что глубина составляет 710 мм, высота потолка – 2700 мм. Предполагаем, что высота будет 2550 мм.

    По теореме Пифагора находим размер диагонали: 7102 + 25505 = 7006600. Найдя квадратный корень из этого значения, получаем 2647 мм. Этот размер меньше высоты потолка, значит, шкаф свободно встанет на нужное место.

Совет
Когда определены необходимые размеры, можно приступать к расчёту наполнения.

Для встроенных моделей шкафов

Особенность встроенного шкафа-купе — он проектируется под углубление в стене (например, нишу). Поэтому при расчёте габаритов надо быть очень внимательным: ошибившись хоть на полсантиметра, шкаф будет невозможно смонтировать. Такая конструкция будет значительно дешевле обычного шкафчика, поскольку роль боковых и/или задней поверхностей играют стены.

Преимущества встроенного изделия:

  • экономится свободное пространство;
  • удобно использовать;
  • пространство зрительно расширяется;
  • изделие эргономично.

Но есть один недостаток: невозможно переставить шкаф на другое место. Его можно просто демонтировать, но тогда придётся заняться косметическим ремонтом, ведь стены, пол и потолок будут иметь не совсем привлекательный вид.

Если глубина ниши более метра, то есть смысл не делать шкаф, а оборудовать гардеробную комнату.

Особенности для ширины и высоты дверей

Поскольку в случае встроенной конструкции ширина изделия зависит не от желания хозяина, а от имеющегося углубления, то надо посчитать ширину одной двери с их количеством. Например, если нужно сделать три секции, но в результате подсчётов получается, что двери будут слишком узкими — это неудачная идея.

При выборе ширины лучше отталкиваться от размера 1200 мм. Если сделать двери больше, то они получатся слишком тяжёлыми и будут расшатывать механизм. Конечно, если покупать хорошие комплектующие, то можно подобрать направляющие усиленной прочности, но расходы возрастут.

Если в результате расчётов получается, что двери оптимального размера не будут закрывать всю ширину шкафа, то можно оставить небольшую секцию открытой. Там можно оборудовать, например, стеллаж для мелких вещей.

При выборе высоты можно отталкиваться от высоты листа ДСП, которая составляет 2780 мм. Максимальная же высота ограничивается высотой направляющих – 4 метра. Можно найти комплектующие более длинные, но вряд ли они пригодятся. Да и помещений с потолками выше 4 метров не так много.

Расчеты размеров створок

Высота

Для вычисления этого параметра дверей купе никакие формулы не понадобятся. Исходная величина – соответствующий размер проема (он уже известен). Так как створка не должна «выпадать» из профиля, нужно учесть высоту его стенки. Если ориентироваться на монтажную систему «Raumplus», которая чаще всего и используется, то это 45 мм.

По данной методике определяется и высота шкафа купе, независимо от схемы, по которой он монтируется. Алгоритм действий идентичен для любых конструкций этого типа.

Ширина

Она должна выбираться так, чтобы обеспечивался перехлест полотен на величину, достаточную для установки выбранной разновидности ручки.

Размер дверей

При расчёте учитывают основные требования:

  • одна створка не должна превышать размер 1200×2800 мм;
  • не следует делать двери слишком узкими;
  • необходимо учитывать перехлёсты створок.

Рассчитывая ширину, нужно к общей ширине шкафа прибавить длину перехлёста дверей и поделить полученное значение на количество дверей.Пример:При ширине 1777 мм, длине перехлёста 27 мм и двух дверях ширина одной створки будет равна: (1777+27)/2=902 мм. Для расчёта высоты надо из высоты вычесть расстояние, необходимое для подвески (40–45 мм).

Расчёт наполнения купе своими руками

Расчёт внутреннего пространства (наполнения) зависит от того, для чего предназначено изделие.

  • Если планируется сделать секцию с полками, то обычно расстояние между ними составляет 300 мм. Но можно отступить от этого правила: если предполагается, что на некоторых полках будут храниться большие коробки, то высоту можно сделать больше.
  • Секция с плечиками должна иметь ширину не меньше 550 мм. Если этот параметр не меньше, то удобно использовать штангу. Но когда глубина меньше, можно воспользоваться выдвижными вешалками либо расположить штангу так, что вещи располагались «лицом».

Выдвижные ящики можно разделить внутри на ячейки. Получатся органайзеры, в которых удобно хранить мелкие вещи.

Нужно посмотреть, какая фурнитура для сборки есть или что можно купить в магазине. Тогда внутреннее пространство можно организовать по-своему, установить:

  • вешалки для галстуков;
  • выдвижные сетки;
  • полки для обуви и т. п.

Принцип расчета размеров распашных дверей и фасадов ящиков

По общепринятому стандарту зазор между створками должен быть порядка 1,5-2 мм. Для расчета размера фасада для выдвижного ящика используют те же самые зазоры. И не только для того, чтобы «смотрелось» вместе с дверцами одинаково. Но и потому, что загруженный ящик немного провисает, а зазор служит своеобразной «страховкой» того, что фасады не будут шоркаться друг об друга при выдвижении.

Для кухонной мебели принято вычитать 4 мм от габаритов ниши. Например:

  • Для шкафа с габаритами 720х400 по фасадной части дверца будет иметь размер 716х396.
  • Для шкафа с габаритами 720х600 закладывают две дверцы, с размерами 716х296.

Но многие находят, что зазор в 4 мм – это много. Поэтому оставляют 3 мм, как для всей остальной корпусной мебели. Это вполне приемлемо и не является ошибкой.

Для расчета размеров фасадов выдвижных ящиков используют тот же самый принцип: отнимают по 1.5 мм с каждой стороны.

Например, в тумбе 720х400 планируется установка трех выдвижных ящиков, двух узких и одного широкого. Делим тумбу по высоте с желаемой вместительностью ящиков, пусть будет 180+180+360, как для кухонной мебели. Получаем размеры фасадов:

  • 176х396 – 2 шт.
  • 356х396 – 1 шт.

Если принято решение на всей мебели оставлять зазор 3 мм:

  • 177х397 – 2шт.
  • 357х397 – 1 шт.

Если фасады рассчитываются под кромку ПВХ толщиной 2 мм:

  • 173х393 – 2 шт.
  • 353х393 – 1 шт.

Для внутренних фасадов шкафа расчеты будут аналогичны. Только отнимать по 3-4 мм следует от внутренних размеров ниши.

Составляющие для расчета дверок купе

Место перекрытия

Это место, где две двери как бы «наслаиваются» друг на друга. Одна из них катается по одному пути, а вторая — по параллельному. Например, если дверки-купе будет две, то мест перекрытия — одно. А если дверки четыре — то мест перекрытия может быть 2 или 3. Но бывают случаи, когда необходимо, чтобы две дверки находились «стык в стык» на одном пути.

Шлегель

Под этим словом подразумевается узкая длинная лента с ворсом. Она клеится на профиль двери, который будет соприкасаться со стеной стенкой шкафа. Это делается для того, чтобы металлический профиль не стукался об нее. А еще шлегель клеится к задней стенке профиля, который перекрывает соседнюю дверку, чтобы в этом месте пыль не попадала в шкаф.

Профиль

Это металлическое обрамление дверок. Вертикальный профиль называют профиль-ручка или просто ручка. Он может быть стальной или алюминиевый, симметричный или асимметричный.

Наполнение дверей купе

Показатели ширины полотна и ширины материала заполнения (МДФ, стекла, пластика) имеют разные значения, зависящие от вида и размеров устанавливаемых в качестве обрамления профилей. В точках продажи фурнитуры по требованию покупателя предоставляются детальные схемы разрезов с необходимыми числовыми обозначениями. А уже купленные детали замеряют самостоятельно, стараясь соблюдать максимальную точность.

Наиболее значимой в расчете наполнения створок является глубина захода листа внутрь профиля. В результате вычитания данного размера из общей ширины ручки и получается разница, влияющая на размер внутреннего заполнения. Для его получения, от общей ширины полотна отнимается двойное значение рассчитанного показателя.

Подобным образом определяется и высота дверного заполнения. Но здесь следует отдельно учесть глубину пазов верхних и нижних соединительных профилей, размеры которых могут существенно отличаться друг от друга. Из общей высоты створки, в этом случае, вычитается сумма двух показателей.

Замеры помещения

Первое, что нужно сделать – это внимательно снять размеры помещения, в котором планируется установка шкафа. При расчете размеров делаются замеры длины, ширины и высоты помещения, а так же учитываются такие нюансы, как

  • коробка двери,
  • выключатель света,
  • батарея отопления,
  • окно
  • и другие предметы, которые будут находиться на месте монтажа шкафа или рядом с ним.

Сначала определяются габаритные размеры. Допустим, мы хотим поставить наш будущий шкаф купе в спальне, при входе возле двери. Ширина от стены до коробки двери составляет 1600 мм, а высота от пола до потолка – 2600 мм. Не спешите сразу делать шкаф точно таких же размеров

Обратите внимание на плинтуса и багеты (в основном они есть у всех), а так же на неровности стен, которые тоже могут иметь место

Вычтите из общих габаритов, по ширине и высоте зазоры на багеты, плинтуса и неровности (обычно это 50-100 мм). Только после этого можно определить общие габариты. Что касается его общей глубины, то, в основном, она стандартная – 600-660 мм. При этом полезная площадь по глубине составит 500-560 мм, т.к. часть пространства (а именно 100 мм) необходимо оставить для установки раздвижной системы.

Если нет возможности сделать стандартную глубину шкафа, вы, конечно же, можете ее уменьшить, но мы не советуем делать ее меньше 400 мм. При этом установить обычную трубу для плечиков уже не удастся. По ширине вещам на плечиках нужно минимум 500 мм. В этом случае нужно будет устанавливать специальную выдвижную систему для одежды.

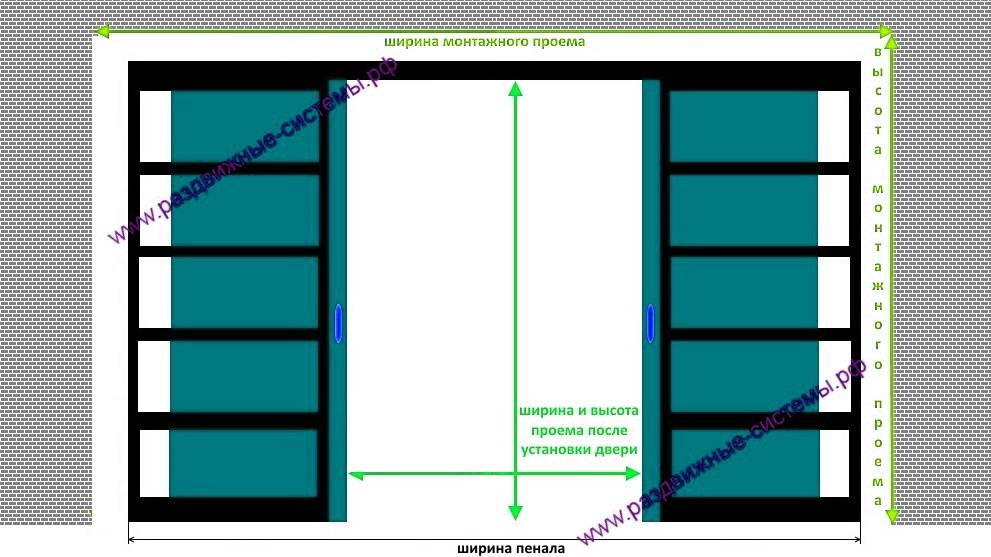

Размер дверей

При расчёте учитывают основные требования:

  • одна створка не должна превышать размер 1200×2800 мм;
  • не следует делать двери слишком узкими;
  • необходимо учитывать перехлёсты створок.

Рассчитывая ширину, нужно к общей ширине шкафа прибавить длину перехлёста дверей и поделить полученное значение на количество дверей.Пример:При ширине 1777 мм, длине перехлёста 27 мм и двух дверях ширина одной створки будет равна: (1777+27)/2=902 мм. Для расчёта высоты надо из высоты вычесть расстояние, необходимое для подвески (40–45 мм).

Расчёт наполнения купе своими руками

Расчёт внутреннего пространства (наполнения) зависит от того, для чего предназначено изделие.

  • Если планируется сделать секцию с полками, то обычно расстояние между ними составляет 300 мм. Но можно отступить от этого правила: если предполагается, что на некоторых полках будут храниться большие коробки, то высоту можно сделать больше.
  • Секция с плечиками должна иметь ширину не меньше 550 мм. Если этот параметр не меньше, то удобно использовать штангу. Но когда глубина меньше, можно воспользоваться выдвижными вешалками либо расположить штангу так, что вещи располагались «лицом».

Выдвижные ящики можно разделить внутри на ячейки. Получатся органайзеры, в которых удобно хранить мелкие вещи.

Нужно посмотреть, какая фурнитура для сборки есть или что можно купить в магазине. Тогда внутреннее пространство можно организовать по-своему, установить:

  • вешалки для галстуков;
  • выдвижные сетки;
  • полки для обуви и т. п.

Особенности конструкции двери купе

О достоинствах дверей купе написано, наверное, на каждом мебельном сайте. Кстати, я, иногда, не могу понять, зачем вообще об этом пишут. Ведь и так всё понятно – конструкция двери купе позволяет открывать двери по принципу «купе», тем самым обеспечивает оптимальное использование пространства в помещении. И это есть большой плюс, из-за которого шкафы-купе стремительно вошли в нашу жизнь, заменив своих унылых предшественников с распашными дверями.

Я хочу поговорить не о достоинстве, а об особенности дверей купе. О той особенности, до которой нет никакого дела покупателю мебели, но которая важна для её производителя:

Двери купе устроены таким образом, что открывая доступ к одному участку внутреннего наполнения шкафа купе, они закрывают другой его участок. И самое главное – двери перемещаются только вдоль горизонтального рельса и не распахиваются наружу

Именно поэтому, очень важно, чтобы раздвижные двери не перекрывали путь выезжающему выдвижному ящику или опускающемуся лифту-пантографу

Внимание на рисунок:

Перед вами типичный пример результатов неправильного расчёта шкафа купе. Из-за допущенных ошибок, становится невозможным открыть выдвижной ящик или опустить лифт пантограф, не снимая дверей. Теперь хозяевам, чтобы достать из выдвижного ящика свои носки, придётся каждый раз снимать дверь со своего шкафа купе. Мебельщики-бракоделы внесли в их жизнь незабываемое разнообразие и лёгкий экстрим.

Ну, а если серьёзно, то мебельщики-бракоделы, допустив ряд серьёзных ошибок, просто-напросто «влетели на деньги». Печально, но здесь уже ничего не поделаешь. А вы хотите повторить их ошибки? Если нет, тогда продолжаем!

Высота дверей

Все расчеты опираются на схемы и данные от производителей конкретной раздвижной системы.

Поскольку практически у всех популярных роликовых раздвижных систем предполагается регулировка верхних и нижних роликов, возможны некоторые усреднения и округления.

Чтобы рассчитать высоту двери купе, обычно отнимают 40 мм от внутреннего размера ниши. То есть формула расчета будет выглядеть  так: Hпр-40.

Если отнять меньше (например, 30 мм), то двери будет очень сложно вставить в направляющие и отрегулировать плавность хода. Если вычесть больше, то створки могут просто выпадать, поскольку высоты регулировки ролика не будет хватать для обеспечения устойчивости скольжения.

Таким образом, расчет для безрамных раздвижных систем (SKM, срд-1) на этом заканчивается. Для купе типа Aristo, Raum+, Commander и других требуется рассчитать составные части: длину верхнего, нижнего и боковых профилей,  габариты внутренней вставки.

Оцените статью
