Как рассчитать все детали правильно и избежать ошибок

Чтобы не было проблем с расчетами, нужно понимать главное. Любое изделие (тот же шкаф купе) имеет определенные габаритные размеры.

Эти размеры складываются из меньших размеров – размеров деталей и перегородок в виде толщин ДСП перпендикулярно расположенных деталей.

И здесь действует простое математическое правило – габаритный размер всегда равен сумме составляющих его размеров.

Благодаря этому школьному правилу, всегда есть возможность делать проверку на правильность любых вычислений.

Рассмотрим расчет деталей ДСП для шкафа-купе на примере.

Допустим, общая ширина шкафа (его габаритный размер), равна 1900 мм.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Эта ширина складывается из двух размеров – ширины левого и правого частей данного шкафа. Ширина правой части равна 1358 мм, ширина левой части равна 1900-1358=542 мм.

Чтобы просчитать внутренние проемы (отделы) этих частей (например, чтобы узнать ширину полок), нам нужно знать толщину перегородок. А толщина перегородок – это толщина ДСП, из которого шкаф изготавливается. Наиболее часто используется в изготовлении корпусной мебели ламинированное ДСП толщиной 16мм. И в расчетах деталей фигурирует, как правило, именно она.

Левая часть имеет две боковины, и чтобы вычислить внутренний проем, нужно от общей ширины шкафа отнять две толщины ДСП по 16мм. Получаем длину полки:

542-32=510 мм.

Чтобы узнать внутренние проемы правой части, нам нужно знать еще один размер – внутренний проем одной из частей.

Пусть ширина полок справа, будет такой же, как и слева, т.е. 510 мм. Тогда левый проем можно высчитать:

1358-16-510-32=800 мм.

Где 16 мм – толщина перегородки, а 32 мм – толщина двух боковин модуля.

Но это еще не все. Рассчитав размеры, нужно обязательно сделать проверку. Итак, считаем слева направо:

16+510+16+16+800+16+510+16=1900 мм.

Вот теперь можно с уверенностью сказать, что по ширине шкаф посчитан абсолютно верно!

Задавая глубину шкафа-купе равной 600 мм, а внутренней части 500 мм (внутреннее наполнение не должно мешать раздвижной системе, а под ее установку закладывается 100 мм), получаем следующие размеры полок:

  • 510х500 мм (2 шт).
  • 800х500 мм (1 шт).

Встроенный шкаф-купе (пример расчёта)

Высота: 2500 мм.
Ширина: 1900 мм.
Глубина: 600 мм.
Обрамление дверей — Шампань (Оптима)
Цвет видимых частей шкафа-купе — под дерево, наполнение — под дерево.
Шкаф без задней стенки, без пола и без одной боковой.

Расчет дверей шкафа-купе. При расчете дверей шкафа-купе необходимо помнить, что по технологии на каждую пару дверей обязателен нахлест, который составляет в данном случае 20 мм и регулировочный зазор по высоте не менее 45 мм. Следует так же помнить, что во всех случаях необходимо учитывать толщину ДСП боковых стенок и фальшпанелей шкафа-купе (16 мм).

Формула расчета ширины дверей шкафа-купе выглядит так: Высота проема (2484 мм) — регулировочный зазор (45 мм) = 2439 мм (высота двери) Ширина проема (1884 мм) + нахлест (20 мм) / на количество дверей (2 шт.) = 952 мм (ширина двери).

Чтобы узнать стоимость данной двери, нужно найти в «Таблице расчета» соответствующую группу дверей: Дверь-купе «Оптима» (Раум+) ДСП, в графе «Размер 1» проставить высоту двери 2439 мм, в графе «Размер 2» ширину 952 мм, в графе «Кол-во» — количество, в последней графе появиться стоимость дверей = 8749 руб.

Для дверей-купе необходим комплект двухполосных направляющих, 700 р./п.м. Для расчета стоимости направляющих в строке К-т направляющих «Оптима» (Раум+) в соответствующих графах проставляем длину и количество. Получаем 1319 руб.

Расчет корпуса шкафа. В случае корпусного шкафа требуются две боковые панели, крыша, пол, задняя стенка. Рассматриваемый шкаф — «частично встроенный», из корпусных элементов требуется только одна боковая панель и крыша. Все детали из ДСП считаются по площади. Следовательно, формула расчета боковой стенки равна: Высота шкафа (2500 мм — 16 мм(толщина крыши) = 2484 мм) х на глубину (600 мм) х стоимость ДСП 16 мм «Egger» панель. 28 цветов дерева (957 руб/кв.м.) и прибавляем стоимость кромки ПВХ 2 мм (55 р./м.п.).

В «Таблице расчета» в строке ДСП 16 мм «Egger» панель. 28 цветов дерева в соответствующих графах проставляем размеры боковой панели: высота/длина, ширина/глубина, количество. В последней графе видим стоимость с учетом ПВХ 2 мм = 1563 руб. Так же рассчитывается крыша(потолок) шкафа: 1900 х 600 х 1 х (957 (+ПВХ)) = 1195 руб.

Расчет внутреннего наполнения из ДСП. Двери-купе занимают 100 мм от глубины шкафа. Следовательно, перегородка на 100 мм меньше в глубину, чем боковая стенка шкафа-купе: габаритная глубина 600 мм — 100 мм = 500 мм, высота шкафа 2500 мм — 16 мм(толщина крыши) = 2484 мм. Полки рассчитываются за вычетом толщин боковых панелей и перегородок: 1900 (габаритная ширина) — 16 (боковая панель) — 16 (перегородка) = 1868/2 = 934 мм при глубине 500 мм. В «Таблицу расчета» размеры и количество проставляются аналогично корпусным деталям, только для экономии можно изменить цвет ламината (ДСП 16 мм «Egger» БЕЛЫЙ — 736 р./кв.м.). Стоимость перегородки = 1051 руб. и 5шт. полок = 1870 руб.

Штанга. Ширина проема шкафа-купе, где установлена штанга для одежды (934 мм) х стоимость погонного метра штанги с креплением. В «Таблице расчета», строка — «Вешало труба-круг. хром с крепл.», проставляем длину и количество. Получаем 286 руб.

Сетчатая полка для обуви. Сетчатое наполнение рассчитывается по стоимости погонного метра. Ко всем сетчатым полкам требуются дополнительные крепления. В данном случае нам понадобится обувная сотовая полка с креплением. Ширина проема шкафа-купе, где установлена полка для обуви (934 мм) х стоимость погонного метра(515 р.) + комплект креплений для сотовой обувной полки (148 р.). В «Таблице расчета», строка — «Полка обувная с креплением», проставляем длину и количество. Получаем 629 руб.

Популярные статьи  ТОП-8 лучших пылесосов с аквафильтром: какой стоит выбрать

Последним пунктом в расчете шкафа-купе является подсчет «шлегеля» — противопыльных щеток(55 р./п.м.), «позиционеров»(100 р./шт.) и «мебельных уголков»(14 р./шт.). В данном варианте шкафа достаточно 32 уголка(448 руб.). Эти элементы в «Таблице расчета» рассчитываются автоматически (уголки обязательны) = 1185 руб.

Общая стоимость встроенного шкафа-купе алюминиевой системы «Оптима» (Раум+), рассматриваемого в данном примере с учетом доставки и монтажа, без учета скидок, составит: 17952 руб. + Установка 12% (но не менее 1500 руб.) + Доставка = 21004 руб. Действует система скидок до 15%

Ширина и перехлест дверей купе

Не рекомендуется делать ворота размером менее 500 мм: ворота будут неустойчивыми из-за близости роликов. Немного больше силы при открытии и он может упасть с треков.

Также не делайте отсеки слишком широкими: они будут неудобны в использовании. Максимальная ширина 1000-1100, но лучше остановиться на средних значениях 700-900 мм.

При расчете ширины двери «хорошая практика» заключается в том, чтобы избежать перекрытия внутреннего пространства с боковым профилем. То есть, перекрытие раздвижных дверей должно точно соответствовать ширине профиля.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

В этом случае толщина «пылезащитного колпачка» (шлегеля) обычно не учитывается, оставляя выбор — приклеивать или нет — после окончательной установки передней части отсека.

Если принять ширину открытой двери (асимметричный профиль, С) 25 мм, а закрытой (симметричный профиль, Н) 35 мм, то формулы для расчета ширины дверей 2, 3, 4 и 5 удобно представлены в табличной форме.

По расчетным формулам для рамных дверей с профилем Aristo видно, что наличие пылеуловителя уменьшает глубину перекрытия.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Методика расчёта

Чтобы четко понять все нюансы, возьмем в качестве примера конкретные размеры диафрагмы. Предположим, что основные входные данные следующие:

  • Высота Hpr = 2400 мм;
  • Ширина Lpr = 2700 мм;
  • количество листьев N = 3 шт;
  • толщина буферной ленты B = 6 мм;
  • количество перекрытий A = 2 штуки;
  • ширина профиля рамы C = 20 мм;
  • Толщина обоих рельсов S = 40 мм.

При расчете необходимо учитывать размеры верхней и нижней шин корпуса. Верхний несущий выступ представляет собой перевернутую букву «W» в виде сечения.

Буферная полоса может иметь разную ширину. Минимальная толщина стоек составляет 6 мм, а максимальная — 10 мм. Этот фактор учитывается при расчете систем скольжения. В нашем случае расчетная толщина полосы составляет 6 мм.

Профиль ручки определяет ширину вертикальных краев полотна двери. Алюминиевые стойки снабжены прорезями для удержания полотна на месте и имеют снаружи изогнутую форму для удобного захвата рукой. Толщина горизонтальных и вертикальных каркасных реек одинакова, 20 мм.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Выполните расчет в следующем порядке:

  • Высота двери NDv = NDv — S = 2400 — 40 = 2360 мм;
  • ширина с учетом 2-х оборотов Ldw = (Lpr — AC — AB) / N = (2700 — 40 — 12)/3 = 2648/3 = 883

Размеры каждого из трех лопастей составляют 2360 x 883 мм.

Если количество портов будет отличаться, то расчеты можно производить по формулам:
— высота листа Hdv = Hdr — S;
— ширина Ldv = (Lpr — AC — NbfB), где Nbf — количество поясов в буфере;
— Высота заполнения Hnp = Hdv — 2C — 2D, где D — глубина канавки в раме;
— Ширина входа = Ldv — 2C — 2D.

Оптимальные размеры шкафа купе:

  • Высота цоколя 70-100 мм,
  • Общая глубина 600-660 мм,
  • Глубина применения 500-560 мм,
  • Консоль Radius с радиусными полками — идеально 300 мм шириной,
  • Высота шкафа 2400-2500 мм,
  • Глубина внутренних полок составляет 500 мм,
  • Ширина внутренних полок составляет от 400 до 1000 мм. Не рекомендуется делать ширину внутренних полок более 1000 мм, так как они будут провисать,
  • Диапазон высот между полками составляет 300 мм,
  • Длина крюковой трубы 800-1000 мм. Длина трубы более 1000 мм не рекомендуется для вешалки, так как она будет провисать,
  • Высота подвесных трубок составляет 900 мм для короткой одежды и 1400 мм для длинной одежды. В идеале, вы можете сами измерить свою самую длинную одежду и основываться на ней,
  • Ящики высотой от 100 до 300 мм и шириной от 400 до 800 мм. Если больше 600 мм — то дно ящика должно быть уже сделано из ДСП, а не из ДВП (чтобы не было провисания).

Чтобы правильно подобрать размер гардероба, подумайте о том, для чего именно вы это делаете. Сделайте замеры этих предметов и спланируйте место для них в вашем будущем гардеробе. Существует еще один эффективный способ узнать правильный размер гардероба: вы можете использовать Google и ввести вопрос в поиске. Затем выберите «режим поиска — изображения». Вам предложат кучу различных вариантов расстановки этих или других элементов начинки, из которых вы сможете выбрать что-то для себя

Пример: шкаф прямой компоновки, внутренние размеры:
Пример: угловой шкаф, внутренние размеры:
Когда вы планируете делать большие шкафы, обратите внимание на размеры древесно-стружечных плит. Существует три основных формата ДСП:

  • 2800 x 2070 мм,
  • 2750 x 1830 мм,
  • 2440 x 1830 мм.

Ситуация на работе Это может быть так: нужен кусок, например, крыша размером 2800 x 600 мм. Но в магазине есть только одна доска размером 2440 х 1830 мм. Чтобы не переделывать проект и сам шкаф позже, лучше позвонить и проверить наличие нужного вам размера листа. Тогда, в случае его отсутствия, можно сразу же переделать крышу. Например, сделайте его из 2-х деталей длиной 1400 мм, и установите их шарнир в нужном Вам месте.

Шаг 3 – рассчитываем площадь внутреннего наполнения дверей купе

Тут также действует простая геометрия.

  1. Наполнение вставляется в собранную рамку из профилей. Все, что нужно – точно измерить ширину обрамления и вычесть ее из габаритов вычисленной выше двери.
  2. Высота вставки при этом одинакова, независимо от вида бокового профиля. А вот ширина вставки будет разная для открытого и закрытого профиля (С и H, на примере Аристо).
  3. Если вставкой служит тонкий материал (стекло, зеркало), то его обрамляют уплотнителем, чтобы он четко «встал» в профиль. При вычислении размеров вставки нужно вычесть и толщину уплотнителя (порядка 1 мм с каждой стороны).
  4. Материал толще 8-10 мм также можно использовать для вставки, но придется фрезеровать по периметру. Например, ДСП стандартной толщины или МДФ. При таком наполнении лучше не закладывать слишком широкие двери – ездить они будут туго из-за веса.
  5. При использовании горизонтального делителя в оформлении наполнения также учитывается и вычитается его толщина. Не забываем и про уплотнитель, если он есть!
Популярные статьи  Греющий кабель для канализационных труб: виды, как выбрать и правильно провести монтаж

Относительно алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

  • Фрезерованная вставка ЛДСП толщиной 10 мм: Высота вставки, если вымерить ширину верхнего и нижнего профиля, будет меньше высоты двери на 57 мм. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
  • Стандартная вставка толщиной 8 мм: минус 2 мм от значений для вставки из ЛДСП.
  • Стекло/зеркало толщиной 4 мм: минус 3 мм от значений для вставки из ЛДСП.

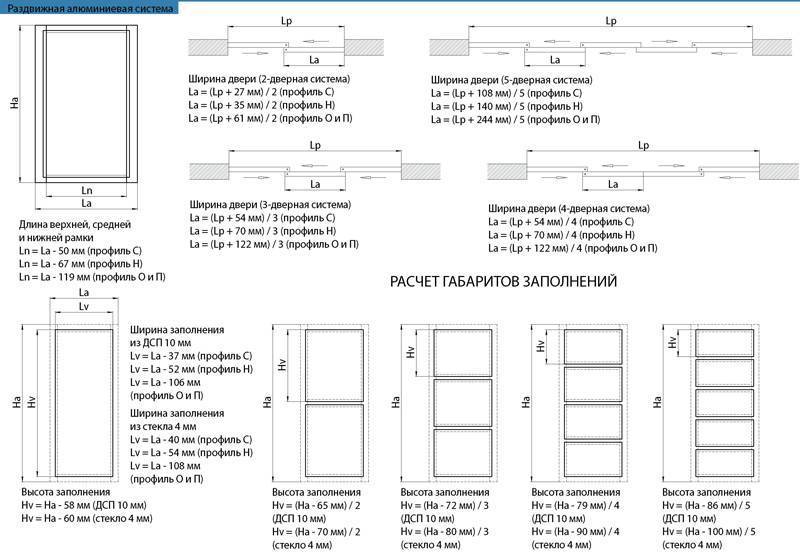

Формулы в табличной форме для наглядности.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

Если внутренняя вставка створки купе не единая, а сборная, то при расчете вставок нужно учитывать толщину алюминиевого горизонтального делителя и толщину уплотнителя, если используется стекло.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Для удобства обычно принимают повторяющиеся вставки за целое число. А все расчеты сводят к одной. Рассмотрим на примере.

Пусть Hдв=2428 мм, а Lдв=897 мм, как было рассчитано выше. Вставка ЛДСП/стекло/ЛДСП примерно одинакового по высоте размера.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Высота вставок. Прикидываем 2400/3=800. То есть в среднем каждая вставка по высоте 800 мм. Примем, что ЛДСП вставки по высоте как раз 800 мм. Уплотнитель требуется только для стекла (-3 мм), делитель используется 2 раза (-2х2 мм).

(2428-57)-(800х2)-(3+2х2)=764 мм. Итого высоты вставок 800/764/800. Если хочется приближенно равные пропорции, то можно соразмерно изменить высоты. Например, 790/784/790.

Ширина вставок. Тут все просто. Для ЛДСП 897-36=861 мм, для стекла 897-39=858 мм.

Итог:

Вставки ЛДСП 800х861 мм – 2 шт, стекло 764х858 мм – 1 шт.

Как сделать шкаф-купе своими руками

Если возникло желание самостоятельно изготовить шкаф купе, то первоначально стоит определиться с его видом. Первый – встроенный: измерить место установки, сделать проект, заказать распил элементов, собрать изделие. Второй – угловой: сборка ничем не отличается от предыдущего варианта. Третий – проходной: имеет прямоугольную форму и высоту от пола и до самого потолка.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе
Декоративное оформление шкафа-купе позволяет вписать его в большинство стилей.

В качестве материала чаще всего останавливают выбор на ДСП. На строительном рынке он представлен в широкой цветовой гамме.

Деталировка шкафа купе для распила включает в себя:

  • большую полку;
  • две боковые стороны;
  • дно;
  • крышку;
  • примерно семь небольших стеллажей;
  • две перегородки;
  • два цоколя: передний и задний;
  • два ребра коробки;
  • боковые стенки коробки.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе
Правильно подобранная фурнитура значительно облегчит заполнение внутреннего пространства. Чтобы самостоятельно собрать шкаф купе необходимо следовать инструкции:

  1. С помощью конфирматоров все детали собираются в единое целое. Необходимо одновременно смотреть на проект и делать отметки.
  2. После того, как на элементах метки проставлены приступают к процессу сверления. Для этого берется сверло восемь миллиметров. Диаметр отверстия пять миллиметров, глубина не более шестидесяти, оно должно быть полностью сквозным. В подполочниках делается несколько отверстий. Таким образом, в дальнейшем можно будет двигать полки по своему усмотрению на разные уровни.
  3. Соединить все элементы конструкции. За счет уровня выставить ее максимально ровно.
  4. По периметру крыши прикручиваются верхние направляющие, отступ от днища должен составлять не более десяти миллиметров. Зафиксировать нижние направляющие. Перед закруткой саморезов советуют в роликовую колею вставить стопоры.
  5. Верхняя часть фасада заводится за направляющую, колесики монтируются в необходимую колею. Регулировка выполняется с помощью специального шестигранного ключа. В нижней части торца следует расположить регулировочные винты. Установить фасад в необходимое положение.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе
Оригинальные и неординарные модели наполняют пространство новыми красками и наделяют его выразительностью.

Шкаф купе станет оптимальным решением в небольшой квартире. Он занимает мало места, при этом функциональный и удобный.

Расчет ящиков для шкафа купе. Размеры

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе Выдвижной ящик для шкафа-купе, вид сверху

Чтобы определиться с размерами ящиков, необходимо определить их место. Также на свое усмотрение стоит выбрать габариты будущего места для хранения. После эти «воздушные данные» превращаем в цифры. С помощью рулетки делаем замеры по аналогии с дверью.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе Расчёт высоты деталей выдвижных ящиков

Сам ящик состоит из планок, которые имеют свою толщину. Из-за этой детали ящик может не поместиться. Поэтому стоит узнать ширину данного материала и учесть его. В большинстве случаев ширина ящика на 5 мм больше направляющих.

Полный алгоритм расчета размера ящика для шкафа

  • Отнять толщину центральной перегородки и боков от общей ширины шкафа.
  • От полученного числа отнять ширину материала и поделить на секции.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе Составляющие ящиков для шкафа

Таким образом, мы узнали ширину самих полок.

Для высчитывания пространства под ящики стоит от ширины полки отнять приблизительно 35 мм. И это ширина самого ящика в полке. Необходимость отнимания выходить от потребности открывать ящик, не зацепляя дверь.

Калькуляторы и бесплатные программы

Расчёты можно сделать вручную или самому составить таблицу в Excel. Но так будет риск сделать ошибку. Можно воспользоваться бесплатными программами или калькуляторами, которых в интернете немало. Вот несколько популярных бесплатных программ.

  • БТ-Шкаф. С помощью этого программного продукта можно рассчитать прямые, диагональные и угловые изделия. Сначала надо выбрать нужный тип, затем задать данные, указать количество секций, их наполнение. На макете можно менять размеры и наполнение. Программа выдаст таблицу с указанием количество деталей и материалов, а также чертежи.
  • eXponent Furniture Designer. Принцип работы аналогичен. Отличие в том, что можно составить 3D-модель. В этой программе доступны разные виды мебели.
  • PRO100. Можно создать самостоятельно проект будущего интерьера, рассчитать размеры отдельных предметов мебели. В ходе проектирования можно менять габариты одного изделия, отдельных его секций.
  • Базис-шкаф. Нужно указать внешние габариты, задать наполнение. Если пользователь изменит один из параметров, то программа автоматически изменит внутренние габариты.
Популярные статьи  Ремень для стиральной машины: советы по выбору + инструктаж по замене

Можно не скачивать программы, а воспользоваться онлайн-калькуляторами. Их много. Можно найти сайты изготовителей мебели: почти на каждом есть свой калькулятор. Например,

  • компания «Мебельные детали» (www.mebel-data.ru);
  • «Росмебель» (www.shkaflon.ru);
  • фабрика мебели «Мега» (www.fabrikamega.ru) и др.

Есть и специальные сайты, например «Бесплатный сервис расчёта строительных материалов» (www.zhitov.ru), где есть раздел и для шкафов-купе.

Способы решения данной проблемы

Вообще, разрабатывая дизайн шкафа купе, нужно всегда помнить о возможных проблемах, которые могут подстерегать вас на этапе разработки конструкторской документации. Ну, да в сторону лирику, переходим к делу. Итак, что же делать в подобной ситуации? Рассказываю:

Уменьшаем ширину проёма с выдвижными ящиками раздвижных дверей. Здесь всё закономерно. Если наша дверь при открывании оставила нам 644мм свободного пространства, то мы можем подогнать под этот размер наши секции с выдвижными ящиками, уменьшив их ширину, скажем до размера 634мм.

Вы сейчас можете спросить: «А почему не до 644мм?» Отвечаю: «А чтобы спасть спокойно и не переживать, пройдёт или не пройдёт выдвижной ящик сквозь этот проём. Лучше один сантиметр оставить в качестве «поправки на ветер», чем чесать репу и думать, а что ж теперь делать».

Уменьшаем ширину раздвижных дверей. В нашем случае, надо уменьшить ширину крайних раздвижных дверей. Естественно, ширину средней двери надо увеличить на то же самое значение. Чтобы не нарушить идеальный «перехлёст» дверей и не создать ненужную щель

Внимание на рисунок:

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Итак, ширина внутренней секции у нас равна 678мм, а двери нам оставляли всего 644мм. Учитывая «поправку на ветер» нам надо, чтобы двери оставляли 688мм.

Для начала высчитываем недостающие нам миллиметры: 688 – 644 = 44мм. Выходит, что нам надо уменьшить суммарную ширину крайних дверей на 44мм. То есть, каждую дверь мы уменьшаем на: 44/2 = 22мм. В итоге, наши крайние двери будут иметь ширину: 703 – 22 = 681мм. А ширина средней двери будет увеличена на 44мм и равна: 703 + 44 = 747мм.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Как видите, мы получили разницу в ширине между крайними дверями и средней дверью равную: 747 – 681 = 66мм. Кого-то такой дисбаланс устраивает, а кому-то он может и не понравиться. Поэтому я вам рекомендую в таких случаях сочетать уменьшение ширины проёма и уменьшение ширины дверей. То есть, уменьшаете немного проём и уменьшаете немного двери, в результате получаете необходимый результат с минимальными жертвами. Но только будьте предельно внимательны:

Семь раз отмерь, а один раз отрежь! А иначе – готовь деньги!

Что ещё хочу сказать! Не ставьте выдвижные ящики во всех секциях шкафа-купе – хлопотно это. Лучше ограничьтесь одной-двумя секциями и дышите ровно, чем натыкаете ящиков во всех проёмах и будете взрывать свой мозг, пытаясь обеспечить им всем свободное открывание в изделии.

Большой урок получился. Но ведь он того стоит! Теперь вы кое-чему научились, и я очень рад за вас, дорогие друзья. Что же, а теперь я предлагаю перейти в следующей, не менее интересной теме, которая называется: Монтаж задней стенки ДВП в шкафах-купе.

Рассчитываем размеры шкафа

Для первоначально расчета нам необходимы определить L — высота проема и B — ширина проема

Первый этап проектирования шкафа — разметка

  1. Высота. Основное правило, которому нужно следовать, это не рассчитывать только на параметры стен. Почему? Соприкосновение с потолком не позволит шкафу купе встать в нужное положение. Это довольно массивная конструкция, которую обычно собирают горизонтально, а устанавливают вертикально. Поэтому, важнейшим значением для вычисления правильного размера является его диагональ, длина которой обычно меньше примерно на 10 см высоты задней стенки. Здесь лучше воспользоваться формулой √(a²-b²) = x . Для примера: 2700 (расстояние от пола до потолка 2700 мм) х 27 = 72900 (a2); 50 (глубина шкафа 50 мм) х 50 = 2500 (b2); 72900 – 2500 = 70 400. Извлекаем корень (воспользуйтесь онлайн-калькулятором) из 70 400, получаем 265,32. Округляем до 265. Итого, высота нашего изделия – 2650 мм.
  2. Глубина. Здесь стоит сразу оговориться, что данный параметр лучше сделать размером не меньше 550 мм, а лучше 650 мм и более, так как стандартная длина штанги для вешалок составляет 450 мм, поэтому ваша одежда, особенно объемные пуховики и шубы должны чувствовать себя комфортно в таких стесненных условиях. Стоит уточнить, что глубина выбирается абсолютно разной, исходя из ваших предпочтений и габаритов помещения.
  3. Ширина. Здесь все намного проще. Замеряем внутренние габариты проема, вычитаем от этого размера 16 мм (толщина ДСП), получаем монтируемые значения проема.

Основные параметры шкафа-купе

Развернутый чертеж для шкафа-купе шириной 2860 мм и тремя дверями

Как рассчитать двери шкафа купе без непонятных онлайн схем и калькуляторов?

Расчет дверей купе для разных систем может различаться, поэтому остановимся на общем подходе для расчета дверей купе, чтобы понять принцип их расчета.

Рассмотрим расчет дверей купе на примере алюминиевой системы Raumplus, родоначальника всех остальных систем, которые если и отличаются, то незначительно. К аналогам Raumplus можно отнести и польский Senator, китайский Aristo, российский Версаль.

Первое, с чего начинается расчет дверей купе, – это определение размеров проема, в котором предполагается установка дверей купе. При замере делайте проверку размеров в нескольких точках.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе
Рис. 1. Проем для установки дверей купе

Получили размер проема, переходим к расчету длины верхней и нижних направляющих для дверей купе и габаритов самих дверей купе.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
