Выполнение монтажных работ

Установка дымохода в доме может производиться не только с помощью мастера, но и своими руками, однако перовое что следует сделать – это выбрать подходящий тип дымоходной вытяжки с учётом типа отопительного котла, его функционала, типа топлива и других параметров.

Установка дымоходов, цена на которые зависит от выбранного типа и материалов изготовления производимая своими руками, также подразумевает то, кирпичный или стальной дымоход вы собираетесь строить. Дымоход из кирпича часто устанавливается для аналогичных печей и каминов, сделанных из кирпича, в то время как стальные и другие системы часто подключаются к современным топкам и инновационному котельному оборудованию.

Если для работы и растопки вашего отопительного агрегата необходимо использовать такое топливо как дрова, уголь или торф, вполне можно обойтись сборкой своими руками кирпичного дымохода. Если же система более современная, способна нагреваться до максимально высоких температур, а для работы используется топливо на жидкой основе или газ, кирпичная поверхность дымоходной вытяжки просто не правиться и начнёт трескаться, в этом случае отдайте предпочтение керамическому или модульному дымоходу.

Дымоход под ключ для классических твёрдотопливных печей и каминов часто собирается из кирпича, в качестве него можно сделать в стене дома специальный короб или так называемую шахту. Однако для того чтобы такая вытяжка функционировала правильно и на полную мощность, дымоход должен находиться в строго вертикальном расположении и иметь на всей своей протяжённости вентиляционные каналы и специальные дверцы, через которые можно будет устранять сажу.

Кирпичный дымоход, цена на который за счёт сложного монтажа достаточно высокая, часто внутри оштукатуривается, однако делать это необходимо качественно, чтобы в последующей при работе и воздействии высоких температур штукатурка не начала опадать

Оштукатуривание дымохода внутри не позволит скапливаться на поверхности большому количеству сажи и другим продуктам горения, также важно, чтобы конструкция была выполнена в форме конуса и не отличалась сложностью и замысловатостью

Для того чтобы определиться и подобрать для своей печи, камина или котла дымоход подходящей протяжённости, сечения, необходимо учитывать такие показатели как площадь дома и мощность отопительного агрегата. Если брать в учёт существующие нормы и требования к возведению, запомните, что один отводящий канал должен иметь длину около пяти метров, но не боле шести.

Установка газовых дымоходов или вентиляции изготовленной из нержавеющей стали также требует особого и грамотного подхода, хоть такая конструкция и собирается по принципу конструктора, однако для того чтобы на выходе у вас получилась качественная вытяжка, важно придерживаться существующего плана и обозначенной последовательности работ

В современных модельных вытяжках и дымоходах из нержавеющей стали нагрев осуществляется строго по направлению снизу и постепенно поднимается вверх, особое внимание в данном случае нужно уделить качеству стыковки каждого элемента, который вставлен в предыдущий, при необходимости края стыков должны герметизироваться специальным жаростойким веществом. нержавеющий дымоход должен не просто вставляться один в другой, а стыковаться и закрепляться посредством специальных хомутов, при этом все стыки и места соединений такой вытяжной конструкции должны находиться в поле вашего зрения и ни в коем случае не маскироваться в стенах, потолочном перекрытии и других объектах

нержавеющий дымоход должен не просто вставляться один в другой, а стыковаться и закрепляться посредством специальных хомутов, при этом все стыки и места соединений такой вытяжной конструкции должны находиться в поле вашего зрения и ни в коем случае не маскироваться в стенах, потолочном перекрытии и других объектах.

Дымоход, нержавеющая сталь для которого выбрана в качестве основного материала изготовления, не должна плотно соединяться с самим кронштейном, в этом случае специалисты рекомендуют оставить между ними немного запаса около 1-2 сантиметров, так как при нагреве кронштейн может подвергаться небольшим расширениям.

Категорические запрещено соприкосновения котельного оборудования работающего на газе с любыми другими коммуникациями, расположенными в доме, так как в результате этого может возникнуть пожар или взрыв.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

  • минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
  • оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

  • метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
  • масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
  • скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
  • концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
  • объем выводящего газа (V);
  • разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

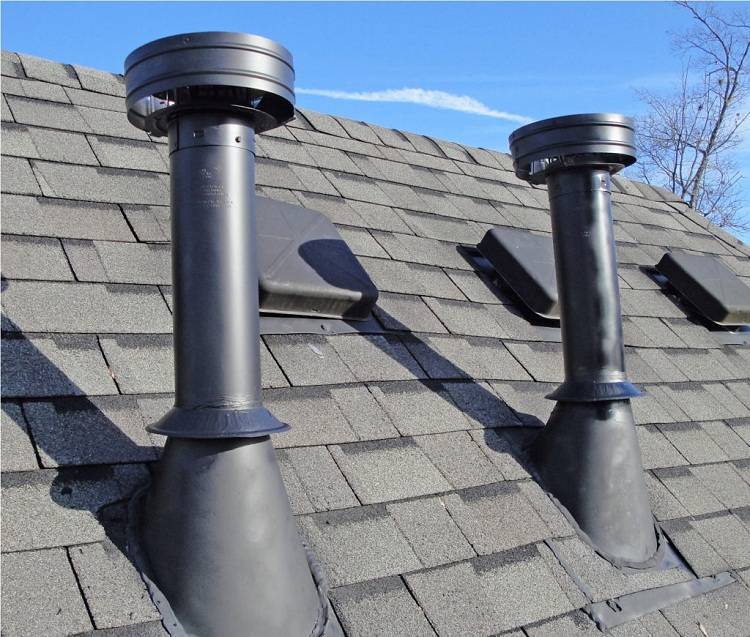

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

  1. Для плоской крыши высота дымоотводящей трубы определяется так:
    • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
    • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
    • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

  1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
    • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
    • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
    • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

  • размеры топливника;
  • площадь поперечного сечения;
  • мощность топки;
  • высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

  • насадными, их монтируют над камином, они являются его продолжением;
  • коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
  • стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

  • над плоской крышей на расстоянии не меньше 50 сантиметров;
  • при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
  • когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
  • если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание

Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции. В действительности заявленная производителями долговечность их продукции сильно отличается (про

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи

Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Тип топлива Удельная калорийность топлива, кКал/кг, усредненно Удельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³ Рекомендуемая температура на выходе из дымохода, °С
Дрова со средним уровнем влажности — 25% 3300 10 150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30% 3000 10 130
Торф — брикеты 4000 11 130
Уголь бурый 4700 12 120
Уголь каменный 5200 17 110
Антрацит 7000 17 110
Пеллеты или древесные топливные брикеты 4800 9 150

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Популярные статьи  Подготовка стен к поклейке обоев — пошаговая инструкция по работе с бетоном и гипсокартоном

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления —  секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Вариации расположения

Дымовую трубу можно сосредоточить внутри или снаружи. Это варианты вертикальных позиций.

Есть и горизонтальная – коаксиальная вариация. В ней продукция сгорания идёт наружу, и воздух с улицы поступает в помещение одновременно.

Схемы трёх вариантов отражены ниже:

Калькулятор расчета сечения дымохода камина

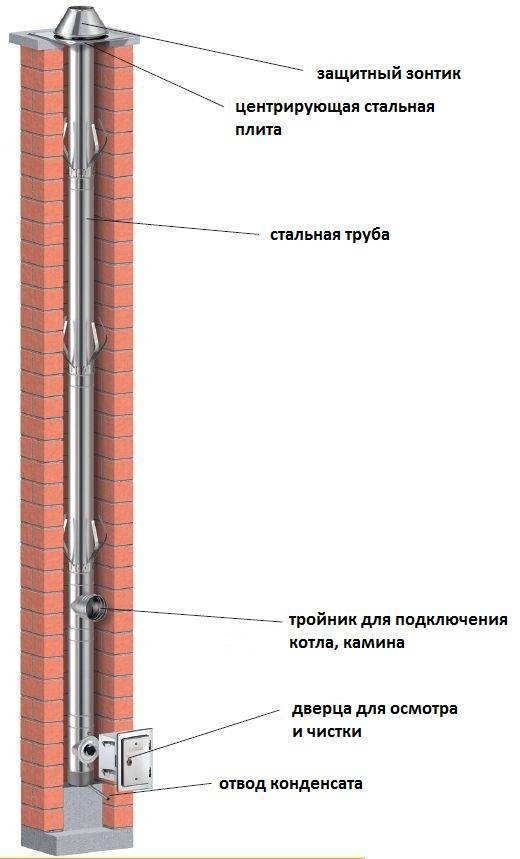

Внутренний дымоход монтируется в контуре дома, ограниченном внешними стенками. На него не влияют агрессивные факторы снаружи.

При движении продукции сгорания по каналу тепло поступает в помещение. Такая система является оптимальным решением для частных двухэтажных построек.

Калькулятор расчета сечения дымохода камина

Минусы этой установки:

  1. При нарушении герметизации опасные элементы проникнут в помещения.
  2. При перегреве поверхности возникает серьёзный риск пожара.
  3. Те участки, где дымоход идёт через перекрытия, требуется основательно утеплять.
  4. Такая шахта и труба занимают много места в доме.
  5. Подобную конструкцию оптимально возводить при строительстве дома с персональным фундаментом. В построенном здании её сделать крайне сложно и дорого.

Наружный дымоход выводится на улицу через боковую стену или пристраивается к домой стене.

Его плюсы кроются в:

  1. Лёгкости сооружения. Монтаж не приносит ущерба отделке.
  2. Экономичности.
  3. Простоте сервиса и ремонта.
  4. Безопасности.

Калькулятор расчета сечения дымохода камина

Недостатки заключаются в:

  1. Необходимости мощного утепления.
  2. Влиянию агрессивных внешних факторов.
  3. Меньшем КПД.

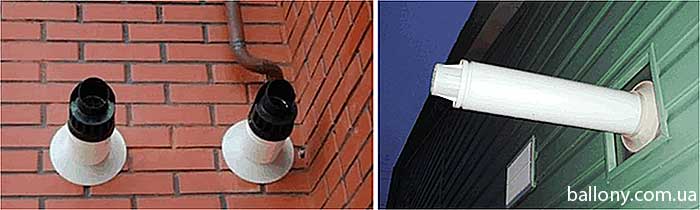

Коаксиальные версии оптимальны для аппаратов с изолированным отсеком сгорания, например двухконтурной модели Federica Bugatti мощностью 23,7 кВт и КПД 92%.

Калькулятор расчета сечения дымохода камина

В коаксиальной конструкции устроена труба в трубе. Здесь одновременно выходит дым, и поступает воздух. Эту систему можно применять и для настенных, и напольных модификаций котлов

Чтобы её монтировать, нужно сделать сквозное отверстие во внешней стене. Диаметр дымовой трубы для газового котла должен немного уступать (на 1-2 см по всем сторонам) этому проёму. А имеющиеся зазоры заполняются герметиком.

Калькулятор расчета сечения дымохода камина

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

  • В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
  • V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
  • Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей — 1500.
  1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
  2. Диаметр круглой трубы высчитываем по формуле — d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

  • С – это постоянный коэффициент, равный для печей на дровах 0,034;
  • литера «а» — величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
  • высота дымохода обозначается буквой «h».
  • Т0 – средний уровень температур атмосферы;
  • Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

  • буржуйка работает на твердом топливе;
  • в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
  • уровень влажности топлива – до 25%.

Еще раз приведем основную формулу: Калькулятор расчета сечения дымохода камина

Расчет проводим в несколько этапов:

  1. Выполняем действие в скобках — 1+150/273. После вычислений получаем число 1,55.
  2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
  3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
  4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

  1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
  2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
  3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
  4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:Калькулятор расчета сечения дымохода камина

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

  • габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
  • размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
  • высчитываем соотношение. (338/2695)*100=12,5%.
  • смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.
Популярные статьи  Затирка для швов плитки в ванной: 7 популярных брендов, преимущества и недостатки, цена

Разберем еще один пример расчета:

  • топка 800/500 мм, ее площадь – 40 см2;
  • сечение дымохода 200/200 мм, площадь равна 4 см2;
  • рассчитываем соотношение (400/4000)*100=10%.
  • по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

Предназначение труб для печей, формулировка требований к хорошей системе

Эти сведения надо учитывать для правильного составления технического задания перед реализацией соответствующего проекта:

Труба для печи должна в точности соответствовать определенной производительности удаления дыма. Она обеспечивает не только тягу, но и отсутствие угарного газа в помещении. Это сооружение сильно нагревается в нижней части. Перепад температур провоцирует образование капель влаги на внутренних стенках. В смеси с частицами сажи образуется агрессивная химическая среда. Она оказывает разрушительное влияние на разные материалы. Нагрев внешних стенок не должен быть опасным для других элементов конструкции здания

Особенное внимание следует обратить на прохождение трассы дымохода через стены, межэтажные перекрытия, кровлю. При большой высоте труба может получиться достаточно тяжелой

Следует исключить избыточное влияние ее веса на силовой каркас дома.

Отдельно надо изучить процесс монтажа. Некоторые строительные технологии сопровождаются значительными трудностями для неподготовленного человека. Для качественной кирпичной кладки, например, понадобятся соответствующие навыки.

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.Калькулятор расчета сечения дымохода камина

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

  • минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
  • высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
  • если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
  • если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:Калькулятор расчета сечения дымохода камина

  • «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
  • «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
  • «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
  • «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
  • «V» — уровень объема отработанных газов;
  • «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Как построить дымоход для камина

Труба для камина сбоку дома

Первое правило, о котором необходимо помнить, это то, что нельзя делать дымоход камина на фасаде дома. Многие дизайнеры, насмотревшись картинок в зарубежных журналах, переносят их традиции в наши климатические условия, а точнее строительство дымохода снаружи дома. Труба для камина должена быть внутри помещения и находиться все время в тепле.

Наши предки были мудрыми людьми. Именно поэтому вы не увидите в России, чтобы труба для камина располагалась в наружной стене дома

Точнее, найти можно, но у этих дымоходов будет обязательно соблюдено одно важное условие – толщина кирпичной кладки от такого дымохода до улицы, будет составлять не менее 64 сантиметра, что составляет два с половиной кирпича. В России считалось, что при такой толщине стены дымоход не промёрзнет и не даст обратную тягу

Установка дымохода

Для каждого дымохода порядок монтажа, сборки и крепления решается индивидуально:

  • при строительстве кирпичной дымоотводящей конструкции требуется фундамент, соблюдение правильности расположения рядов кладки. Важен состав раствора, необходима швабровка, оголовок и иногда дымник;
  • для керамического дымохода нужен фундамент, надежное крепление модульных элементов. При подключении потребуется ревизия с тройником;
  • установка дымохода из нержавейки нуждается в креплении и кронштейнах, используются отводы, чтобы обеспечить уклонение канала от вертикали. Выполняется устройство проходов, идущих сквозь перекрытия и кровлю, также необходимы оголовок и дымник.

Калькулятор расчета сечения дымохода камина
В процессе строительства при решении вопроса как сделать дымоход для камина, не следует забывать о тепловом расширении материалов, возникающем при эксплуатации.

Высота дымохода

Чем выше дымовая труба, тем сильнее тяга. Однако слишком длинный дымоход создает большое аэродинамическое сопротивление движению продуктов сгорания

Отдавая стенкам дымохода тепло, газы остывают, их удельный вес увеличивается, а тяга снижается. Поэтому очень важно точно рассчитать высоту дымовой трубы

Минимальная высота дымохода – 4 метра, максимальная зависит от высоты вашего дома.

Если дымоход находится ниже конька крыши, тяга будет зависеть от направления ветра. Завихрения за крышей уменьшат тягу. Над плоской или почти плоской крышей, а также над коньком кровли дымоход должен возвышаться не менее чем на 0,5 м. Если дымовая труба находится в 1,5-3 м. от конька или парапета, она должна быть не ниже конька кровли, при удалении от данных элементов на 3 м. и более – допускается понижение 10%.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
