Калькулятор расчета пиломатериалов для сплошной обрешетки

Как рассчитывается длина стропил?

Для расчета длины стропильных ног используется простая формула, хорошо известная многих еще со школьных времен. Конструкция стропил представляет собой равнобедренный треугольник, углы которого зависят от уклона. Такой треугольник надо разделить на 2 равные части, получив одинаковые фигуры. Далее можно применять формулу для прямоугольного треугольника, причем углы известны, есть значение одного катета. Формула имеет вид c=√(a2+ b2), где:

Таблица расчета стропильной системы.

• с – это гипотенуза, т. е. искомая величина длины одной стропильной ноги;
• а – прямая линия, которая делит равнобедренный треугольник (проекцию стропильной системы) на 2.

Если необходимо вычислить угол монтажа стропильной системы, т. е. схождение 2 стропильных ног в коньке, то используется формула: tg(A)=а/b. Для получения самого угла надо полученное значение умножить на 2, так как большой треугольник делился на 2 маленьких. Так как сумма всех углов должна быть равна 180°, то необходимо из общего значения вычесть прямой угол (90°) и полученное значение, получив таким образом угол установки стропил относительно стены. Для расчета длины стропил достаточно знания теоремы Пифагора. Необходимо помнить, что длина будет зависеть и от других показателей, к которым относятся снеговые и ветровые нагрузки, тип кровельного материала, форма и размеры самой крыши. Здесь тоже используются специальные формулы. Для расчета снеговых нагрузок применяется формула S=µ.Sg, где:

• S – снеговые искомые нагрузки;
• µ – коэффициент (необходимо учитывать уклон крыши, выражается в градусах);
• Sg – нормативная снеговая нагрузка, которая зависит от региона.

Схема зависимости длины стропил от угла наклона кровли.

Коэффициент определяется очень просто, если уклон меньше 30° или равен ему, то µ=1. Если угол больше либо равен 60°, то µ=0. Снеговая нормативная нагрузка определяется при помощи СНиПа Для расчета используется формула Wm=Wo.K.C, где:

• Wm – искомая величина;
• Wo – нормативное значение давления ветра в конкретном регионе;
• К – коэффициент изменения давления ветра;
• С – специальный аэродинамический эффект.

Нормативное значение определяется по табличным данным, приводимых в СНиПе

Для расчета длины стропил важно знать, какое кровельное покрытие будет использоваться. Это значение неразрывно связано с формой крыши, углом ската

Такие моменты необходимо предусмотреть заранее, так как для некоторых типов кровельных материалов уклон имеет принципиальное значение. Во время расчета нагрузки нельзя забывать и о том, что обрешетка тоже имеет вес. Если кровельный материал будет слишком массивным, то стропильная система будет сложной. Придется предусмотреть наличие специальных опорных элементов.

Калькулятор расчета высоты конька. Расчёт высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого.

Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы.

Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Характерные примеры для расчета высоты конька для различных стропильных систем

• 1 – односкатная система.
• 2 – простая двускатная система.
• 3 – вальмовая система.
• 4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

Методика расчета количества кровельного материала и комплектующих

1. Расчет количества рядовой черепицы, упаковка:

На 3 м 2 кровли необходима 1 упаковка рядовой черепицы Руфлекс.

S / 3 × коэффициент запаса = количество упаковок мягкой черепицы.

2. Расчет количества коньково-карнизной черепицы, упаковка:

L карнизов / 20 + L коньков / 12 × коэффициент запаса = количество упаковок мягкой черепицы.

Коэффициент запаса = 1,03–1,07 (3–7%).

3. Расчет количества подкладочного ковра, рулон:

S / 13,5 × коэффициент запаса = количество рулонов.

Коэффициент запаса = 1,03–1,07 (3–7%).

4. Расчет количества ендового ковра, рулон:

L ендов / 10 × коэффициент запаса = количество рулонов.

Коэффициент запаса = 1,03–1,07 (3–7%).

5. Расчет количества клея К-36, литр:

(L фронтонов + L ендов × 2 + L примыканий × 2) × 0,1= литры клея

Литры делим на 10 или 3 или 0,3 соответственно получаем количество ведер или тюбиков.

S × 0,1 / 5 = упаковок гвоздей (по 5 кг).

7. Расчет количества металлических карнизных планок (капельников):

L карнизов / 1,9 = количество карнизных планок.

8. Расчет количества металлических фронтонных планок (ветровых):

L фронтонов / 1,9 = количество фронтонных планок.

9. Расчет количества металлических планок для примыкания к стенам:

L примыкания / 1,9 = количество планок примыкания.

10. Расчет количества выходов подкровельной вентиляции (КТВ вентилей) или коньковых аэраторов.

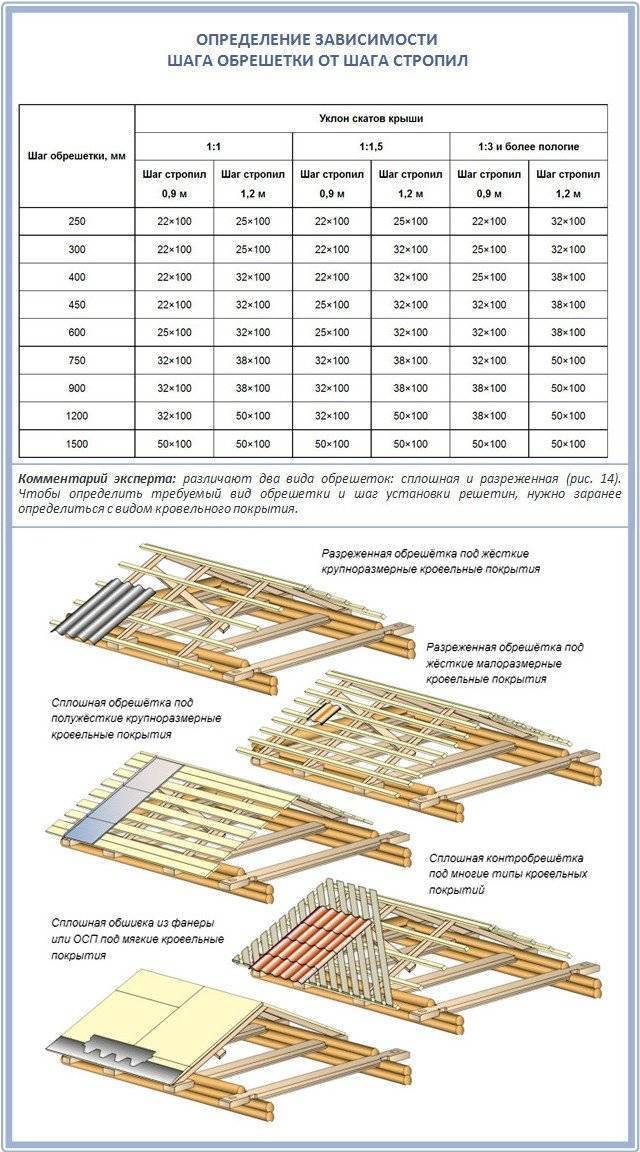

Виды каркаса

Горизонтальная конструкция каркаса создается в том случае, если панели сайдинга будут расположены относительно вертикальной плоскости. Толщина брусьев для обрешетки от 30 до 50 мм, а ширина 50 мм. Крепить можно прямо к стене при помощи дюбелей и саморезов. Нижний брус такой обрешетки должен устанавливаться только параллельно поверхности грунта, в независимости от величины уклона.

Вертикальная обрешетка используется соответственно при горизонтальном размещении панелей. В отличие от горизонтальной конструкции выставляется только по уровню. Толщина брусьев также зависит от толщины теплоизоляционного материала.

Контробрешетка устанавливается с целью более качественной обшивки здания теплоизоляционным материалом. Сечение контрбусьев должно быть не менее 30×50 мм.

Общие сведения по результатам расчетов

• Угол наклона крыши
  — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.
• Площадь поверхности крыши
  — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого
  кровельного и подкровельного материала
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  — Длина стропила от конька до основания ската
• Минимальное сечение стропил
  — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  — Общее количество стропил при заданном шаге на всю стропильную систему.
• Количество рядов обрешетки
  — Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Расчет стропильной системы двускатной крыши калькулятор. Расчет деревянных стропил крыши

Чтобы рассчитать не только количество, но и прочность деревянных стропил для крыши воспользуйтесь данным калькулятором.

Для того чтобы провести расчет необходимо ввести параметры в определенные ячейки, которые находятся в окошке слева «Исходные данные», и соответственно получить результат в окошке «Результат» справа.

Для определения условий эксплуатации стропил, вам нужно ввести такие значения как: длина и высота стропил, шаг, и срок службы стропил.

Определить характеристики стропилин вам поможет расчет с введением таких параметров: материал, ширина и высота стропилины, а также сорт древесины и пропитка.

Нагрузка на стропилины рассчитывается по таким параметрам: нормативная нагрузка, расчетная нагрузка, и коэффициент.

Если у вас какой-то параметр идет дробным числом, не бойтесь его вводить, формула запрограммированная под расчет с легкостью и точностью рассчитает все необходимое.

Калькулятор расчета деревянных стропил крыши

Инструкция к калькуляторуИсходные данныеУсловия эксплуатации:Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать.Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.Характеристики стропилин:Для справки, стропилина — это одна из досок стропил.Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.Ширина (B) и высота (D) — размеры сечения стропилины.Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.Нагрузка:По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн) и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).РезультатДлины (L1 и L2) — расчетные длины стропилин.Углы наклона (P, P1 и P2) — углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.Реакции (VA, VB и VC) — реакции, возникающие на опорах.Усилия (NA, NC, ND и NE) — усилия, возникающие в затяжке.Гибкость стропилины — параметр необходимый для расчета стропил на сжатие.Расчет по прочности:Gстропил. — напряжение, возникающее в стропилах.Rтреб — требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.Запас — в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000 мм	1200	80х100
До 3000 мм	1800	90х100
До 4000 мм	1000	80х160
До 4000 мм	1400	80х180
До 4000 мм	1800	90х180
До 6000 мм	1000	80х200
До 6000 мм	1400	100х200

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03)

Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Расчет двускатной крыши

Воспользуйтесь онлайн калькулятором двускатной крыши для расчета количества обрешетки, угла наклона стропильной системы, нагрузки (ветровой и снеговой) на кровлю. Наш бесплатный калькулятор поможет рассчитать необходимое количество материала для данного типа кровли.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

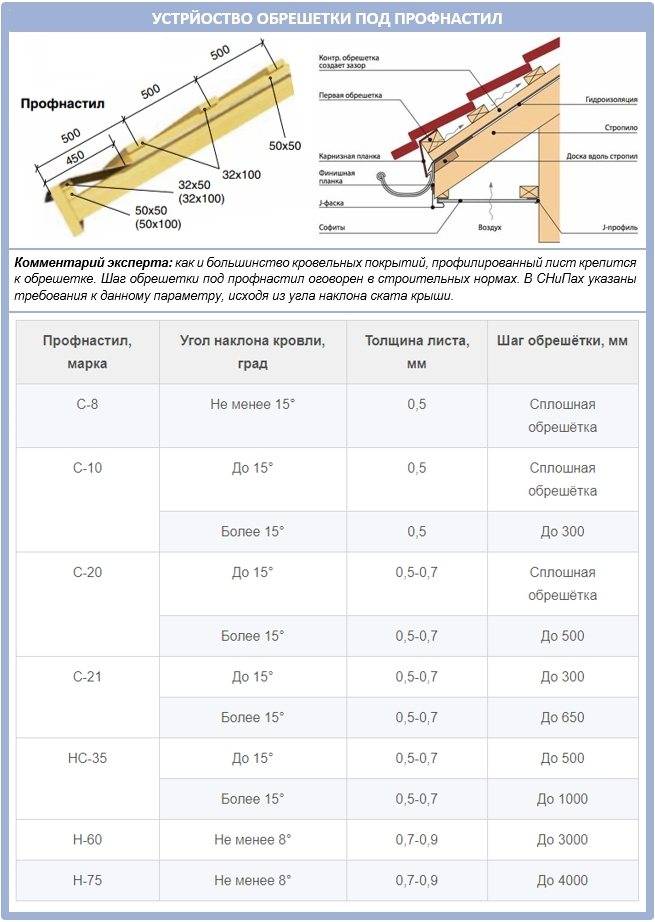

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Виды материалов для кровли

Для кровельного настила применяются самые разные виды кровли: плоские и профильные, рулонные, мягкие, жесткие, штучные.

Разберем основные виды кровли, используемые при строительстве крыш мансардного типа:

1. Металлочерепица — холоднокатаный стальной оцинкованный лист, покрытый полимерным покрытием. Применяют металлочерепицу повсюду — в качестве кровли частных домов, производственных зданий, гаражей, киосков, дач.
2. Кровельный профнастил. Состав материала аналогичен металлочерепице. Используется чаще всего при строительстве промышленных зданий, однако в силу низкой стоимости может быть применен для строительства мансарды.
3. Ондулин. Один из самых дешевых материалов. Состоит из волокон целлюлозы с применением битума и полимерных добавок. Окрашен термостойкой краской. В качестве кровельного покрытия выбирается достаточно редко из-за выцветания на солнце.
4. Мягкая черепица — шинглас. Изготавливается из стеклохолста с применением битума, поверх которого наносится каменная крошка, противостоящая солнечным лучам и предохраняющая от выгорания.
5. Черепица керамическая. Один из самых старых видов кровли. Для ее изготовления обжигается глина при высокой температуре, вследствие чего она приобретает твердость и прочность.
6. Песчано-цементная черепица. Внешнее схожа с глиняной черепицей, однако дешевле в производстве. Изготавливается из раствора цемента и песка методом прессовки. Поверхность — гладкая, либо с фактурой. Используется в строительстве частных домов, коттеджей, дач.
7. Сланцевая кровля. Крайне редко встречается. Характеризуется очень высокой стоимостью при высочайших технических характеристиках. Используется при строительстве уникальных элитных домов и коттеджей. Такую кровлю можно встретить на старинных европейских замках.

Обработка

Антисептическая обработка древесины делает ее менее склонной к гниению, значительно увеличивает срок ее эксплуатации. Главная особенность пропиток – она проникает глубоко вовнутрь, обеспечивая антибактериальную защиту

При выборе пропитки стоит обратить внимание на ее назначение, она должна обладать антисептическими и огнезащитными свойствами

Перед тем как приступать к работе требуется ознакомиться с инструкцией по использованию химического препарата

Большинство из них токсичны, это значит, что нужно соблюдать меры предосторожности. Антисептические средства наносятся на поверхность дерева обычным валиком, кистью либо краскопультом равномерно в несколько слоев (2-4)

Не допускается пропускать участки, так как со временем на них может появиться грибок или плесень.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил. Кроме того, следует определить какой ширины выбирать стропила для монтажа

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

Расчет параметров стропил

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО! Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Виды крыш, элементы и материалы

Виды крыш бывают и самые фантастические (в виде глобуса), и классические. Все зависит от вашей фантазии. Но основные типы – это:

• классическая (односкатная, двускатная, трех- или четырехскатная);
• ломаная;
• шатровая, вальмовая, полувальмовая;
• косая;
• сводчатая, куполообразная;
• складчатая;
• крестообразная;
• многощипцовая;
• сферическая;
• плоская;
• шпилеобразная.

Главным элементом крыши дома считается мауэрлат, представляющий собой брус (не менее 100х100 мм), на котором стоит вся крыша. Он идет по всем стенам и закреплен на них. В разных видах домов он крепится по-разному. В домах из бруса и из бревен его крепить не надо – это верхний конец кладки. В кирпичных домах поверх стены делают гидроизоляцию, а затем крепят мауэрлат на анкерные болты. В каркасных домах мауэрлатом служит верхняя обвязка.

После мауэрлата устанавливается система стропил – набор бревен или брусьев (из влагостойких материалов), которые составляют каркас. При проектировке дома по возможности постарайтесь, чтобы фактическая длина каждого стропила была не более 6-и м. Стропила – несущие элементы каркаса кровли. на них воздействует много нагрузок: вес (собственный и других элементов), осадки и так далее. Для мауэрлата, обрешетки и системы стропил выбирают сухой и качественный материал (без трещин), из хвойных пород деревьев, которые менее всего боятся влаги. Например, такой материал, как лиственница, ель, кедр, сосна.

На стропила устанавливается кровля, которая крепится (в зависимости от материала) при помощи специальных гвоздей, дюбелей или заливается на крышу. Для кровли используют различные материалы: алюминий, керамическую или металлическую черепицу, медь, ондулин, битум, полимеры и так далее. Для утепления помещения чаще всего используют стекловату или пенопласт или сразу несколько видов материалов.

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

• Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
• Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО!
Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Стропильная система

Расчет кровли

Если планируется использовать для крыши металлочерепицу или шифер, то учитывают 2 ширины:

• эффективную — покрывает 1 лист;
• реальную — ширина между краями листов.

Поскольку материал укладывается внахлест, то второй показатель всегда будет меньше первого. Затем вычисляют длину крыши и делят на реальную ширину. Округление должно быть в большую сторону. К полученным данным добавляется количество листов, необходимых для укладки ряда от карниза до конька.

Также на крышу можно установить дополнительный источник энергии — фотоэлемент (солнечная батарея). Установка такого оборудования позволяет значительно сэкономить на электроэнергии а в некоторых случая полностью перейти на автономное потребление. Подробнее вы можете узнайть на сайте: http://ekobatarei.ru
