Калькулятор расчета необходимой мощности электрообогревателя

Содержание

Сколько потребляет энергии инфракрасный обогреватель?

В среднем такой обогреватель потребляет 0,5 кВт в час. Такой показатель указывает на высокий коэффициент полезного действия по сравнению с другими отопительными приборами. Если он будет работать около 10 часов в сутки, то в месяц он затратит 150 кВт/ч. Такое потребление электричества можно считать неплохим показателем.

При покупке нагревателя необходимо обратить внимание на расход электроэнергии и мощность прибора. Расчет мощности при выборе инфракрасного обогревателя необходимо произвести с учетом площади помещения, чтобы не переплачивать за лишнее потребление электричества

Как происходит вычисление мощности?

Во время расчета тепловой мощности оборудования, учитываются следующие показатели:

  1. Площадь помещения и высота потолков в метрах.
  2. Количество и расположение внешних стен, через которые происходят теплопотери.
  3. Количество и тип окон, качество остекления, габариты, которые также влияют на количество потерь тепла.
  4. Уровень зимних температур.
  5. Характер помещения (степень утепления стен, этажность дома, тип перекрытий чердака и пола).

Учитывая данные показатели, калькулятор производит предварительный расчет мощности котла. Однако перед приобретением оборудования, лучше проконсультироваться со специалистом.

Что влияет на расход электричества обогревателем?

Основная характеристика по которой можно определить сколько будет мотать обогреватель — это потребляемая мощность прибора. Чем она выше, тем соответственно больше и будет расход электричества. Стоит так же отметить что потребление зависит от режима в котором он работает.

Конвекционные обогреватели имеют в основном энергопотребление 750 Вт, 1 киловатт, 1500 Ватт 2 кВт может быть и более.Для тепловентиляторов потребление составляет 1500-2000 Вт в час.Для масляных так же пределы от 1000 до 2000 Вт/час.

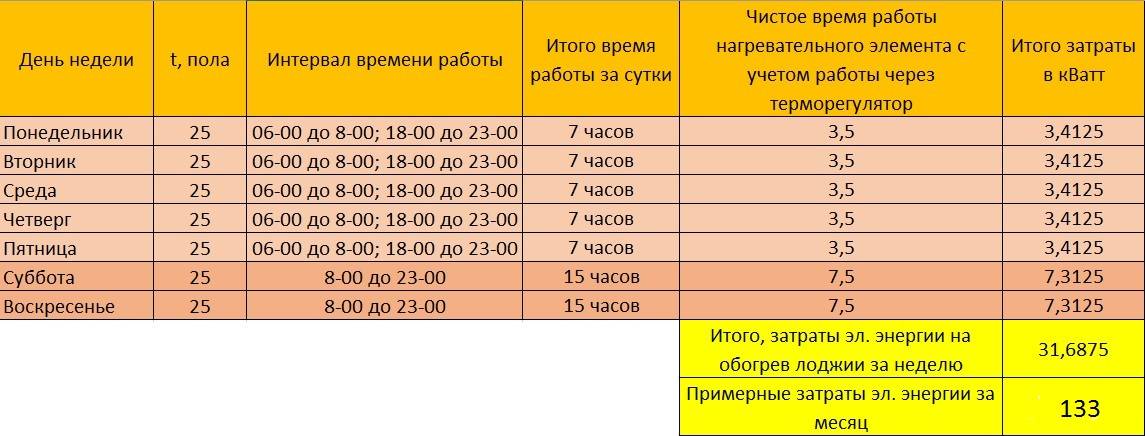

Давайте посчитаем сколько потратит электроэнергии обогреватель если работает на полную мощность 2000 Вт.Итого получаем 2 кВт в час. Если взять что зимой обогреватель час нагревает 2 отдыхает, получаем 8 часов работы.

2*8 = 16 кВт в день, а если брать среднюю цену за 1 кВт электроэнергии 4 руб, то получаем 16*4 = 64 руб. в день.Цифры могут быть и меньше если первоначально пару часов использовать на полную а дальше использовать менее расходный режим для поддержания температуры.

На основании полученных при расчетах данных можно посчитать сколько электричества израсходует обогреватель за 1 месяц и за весь период холодов.

Таким образом для того чтобы определить сколько потребляет электроэнергии обогреватель достаточно знать его потребляемую мощность при отсутствии режимов работы, и ели есть режимы нагрева знать сколько каждый потребляет электричества.

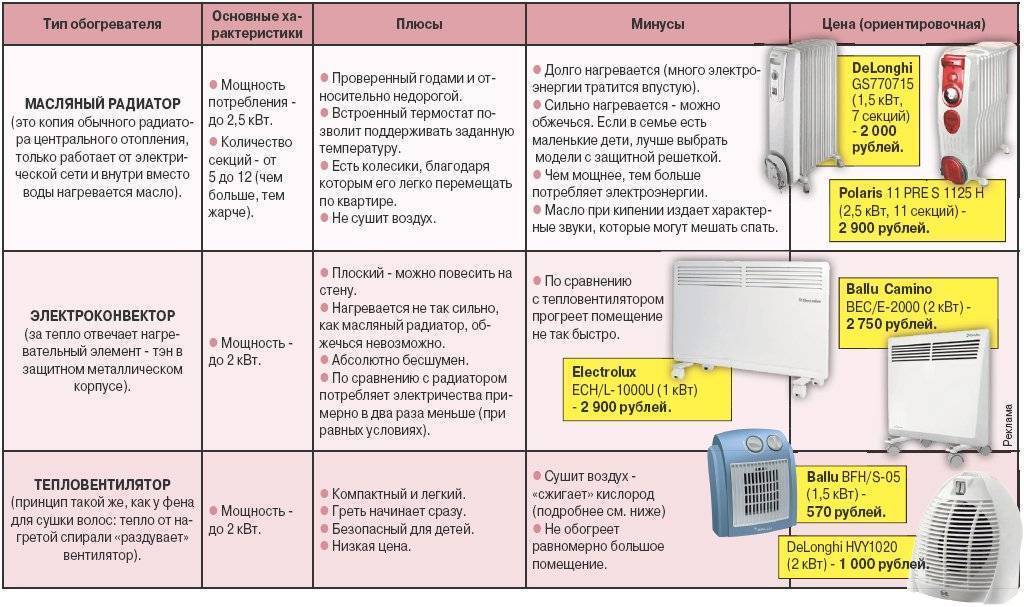

Виды электрических обогревателей, их отличия друг от друга

Электрические обогреватели бывают разных видов, каждый из которых имеет свои преимущества, недостатки, принцип и скорость действия.

Перечислим некоторые из них:

  1. Тепловой вентилятор – такое устройство чем-то напоминает обычный вентилятор, однако перед его лопастями помещена накаливающаяся спираль, которая обеспечивает обогрев той части комнаты, на которую направлен поток воздуха. Несмотря на то что тепловентилятор достаточно эффективен, он не предназначен для постоянного обогрева помещения. Существенный недостаток такого устройство – краткосрочность результата от его воздействия на окружающую среду.
  2. Обогреватель из керамики по принципу действия очень похож на тепловентилятор, только в качестве нагревателя выступают керамические пластины. Подобные модели работают на газе и от электросети, бывают напольные, настенные и даже настольные. Основным преимуществом керамического обогревателя является сохранение влажности в помещении.
  3. Радиатор масляного типа справляется с нагревом воздуха в очень короткие сроки, однако его не стоит приобретать, если в доме есть животные или маленькие дети, поскольку и те, и те рискуют обжечься. Такой прибор считается не самым экономичным вариантом – он расходует много электроэнергии.
  4. Электрические модели нагревают воздух до нужной температуры достаточно быстро, а сами остывают медленно. В основе принципа работы этих устройств — конвекция. В нижней части прибора расположены детали, всасывающие воздух, нагрев происходит за счет работы ТЭНа – трубчатого электронагревателя, от площади которого напрямую зависит объем разогретого газа. Именно поэтому ТЭН часто производят с ребристой поверхностью. Преимущество конвектора перед масляным обогревателем состоит в том, что температура теплоносителя повышается с большей скоростью, а значит, не придется ждать, пока в комнате потеплеет. Кроме того, эти устройства гораздо компактнее. Особенно популярны настенные модели.
  5. Инфракрасный обогреватель. Работа устройств этого вида основана на электромагнитном излучении – при этом нагреваются сначала предметы, попадающие под воздействие волн, а затем – сам воздух. Конструктивными элементами прибора также выступают ТЭНы. Другой вариант – открытые спирали, иногда защищенные кварцевыми трубками, либо металлические сетки, пластиковые панели с отверстиями или карбоновое покрытие. В комнатах обогреватель защищают прозрачными перегородками или металлическими сетками. Инфракрасные обогреватели бывают разных типов. В зависимости от длины волн их делят на коротковолновые, средне- и длинноволновые, от источника энергии – электрические, газовые, дизельные и водяные, от способа установки – передвижные и стационарные.

Онлайн-калькулятор

Обратите внимание! Сегодня возможности интернета позволяют с помощью компьютера рассчитать мощность радиаторов отопления, учитывая все инновационные строительные технологии

Расчет радиаторов отопления

Формула онлайн-расчета аналогична стандартной, но немного видоизменена с учетом корректировочных коэффициентов. Они устанавливаются:

  • На пластиковые окна, которые уменьшают потери тепла.
  • На наружные стены — чем их больше, тем выше коэффициент.
  • На высоту помещения. Если оно более 2,5 метров, то коэффициент увеличивается.

В базовом онлайн-расчете за основу взяты средние значения по каждому типу отопительных батарей, межосевое расстояние которых равно 500 мм. По теплоотдаче в стандартный расчет приняты данные:

  • Для чугунных радиаторов — 145 Вт.
  • Для биметаллических — 185 Вт.
  • Для алюминиевых — 190 Вт.

Чтобы провести расчет, необходимо в компьютерную базу ввести все запрашиваемые данные:

  • Площадь и высоту комнаты.
  • Количество окон и наружных стен.
  • Тип помещения и выбранного радиатора.
  • Состояние и материал стен.
  • Минимальную температуру на улице.

После заполнения полей онлайн-формы нужно нажать только опцию «Выполнить расчет», и через несколько секунд компьютер выдаст результат. Это очень просто и удобно. Онлайн-калькулятор можно найти на сайте производителя радиаторов.

Немного общей информации – что такое требуемое количество тепла?

Очень вкратце,  все это и так известно – просто требуется небольшая систематизация.

Современному человеку для комфортного проживания требуется создание определённого микроклимата, одной из важнейших составляющих которого является температура воздуха в помещении. И хотя «тепловые пристрастия» могут разниться, можно смело утверждать, что для большинства людей эта зона «температурного комфорта» лежит в диапазоне 18÷23 градуса.

Но когда на улице, например, отрицательная температура, то естественные термодинамические процессы стремятся все подвести под «общую планку», и тепло начинает из жилой зоны уходить. Тепловые потери – это совершенно нормальное с точки зрения физики явление. Вся система утепления жилья направлена на максимальное снижение таких потерь, но полностью их устранить невозможно. А отсюда вывод — отопление дома как раз и предназначено для восполнения этих самых тепловых потерь.

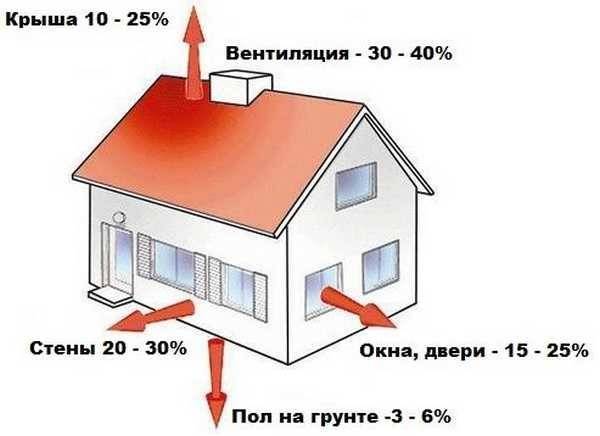

От тепловых потерь – никуда не деться, но очень важно хотя бы постараться свести их к возможному минимуму

Как определиться с ними их количественно?

Простейший способ расчета необходимой тепловой мощности основывается на утверждении, что на каждый квадратный метр площади требуется 100 ватт тепла. Или — 1 кВт на 10 м².

Но даже не будучи специалистом, можно задуматься — а как такая «уравниловка» сочетается со спецификой конкретных домов и помещений в них, с размещением зданий на местности, с климатическими условиями региона проживания?

Так что лучше применить иной, более «скрупулезный» метод подсчета, в котором будет приниматься во внимание множество различных факторов. Именно такой алгоритм и заложен в основу предлагаемого ниже калькулятора

Важно – вычисления проводятся для каждого отапливаемого помещения дома или квартиры отдельно. И лишь в конце подбивается общая сумма потребной тепловой энергии

Проще всего будет составить небольшую таблицу, в строках которой перечислить все комнаты с необходимыми для расчетов данными. Тогда, при наличии у хозяина под рукой плана своих жилых владений, много времени вычисления не займут.

И еще одно замечание. Результат может показаться весьма завышенным. Но мы должны правильно понимать – в итоге показывается то количество тепла, которое требуется для восполнения теплопотерь в самых неблагоприятных условиях. То есть – для поддержания температуры в помещениях +20 ℃ при самых низких температурах на улице, характерных для региона проживания. Иными словами — на пике зимних холодов в доме будет тепло.

Но такая супер-морозная погода, как правило, стоит весьма ограниченное время. То есть система отопления будет по большей части работать на более низкой мощности. А это означает, этот никакого дополнительного запаса закладывать особого смысла нет. Эксплуатационный резерв мощности будет и без того внушительным.

Ниже расположен калькулятор, а под ним будут размещены необходимые краткие пояснения по работе с программой.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

  • 1,5-2,0 для северных регионов;
  • 1,2-1,5 для подмосковных регионов;
  • 1,0-1,2 для средней полосы;
  • 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

  • Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
  • Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м2 с потолками 3м, которая расположена в средней полосе России.

  1. Определяем требуемую мощность по площади: 65м2/10м2=6,5кВт.
  2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
  3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
  4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления  ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе.  Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

  • на обогрев 1м 3 в панельном доме требуется 41Вт;
  • в кирпичном доме на м 3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем, затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м 2 с потолками 2,7м.

  1. Вычисляем объем: 74м 2 *2,7м=199,8м 3
  2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт

В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон. Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону

Считаем, что стеклопакеты хорошие и получаем 8кВт.

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность

Принимать во внимание нужно стены, выходящие на улицу:

  • Одна наружная стена — 1,1
  • Две — 1,2
  • Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

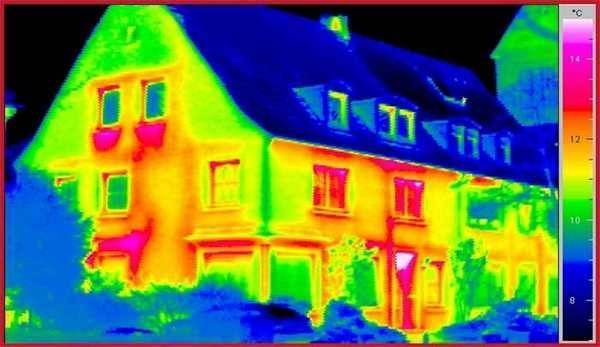

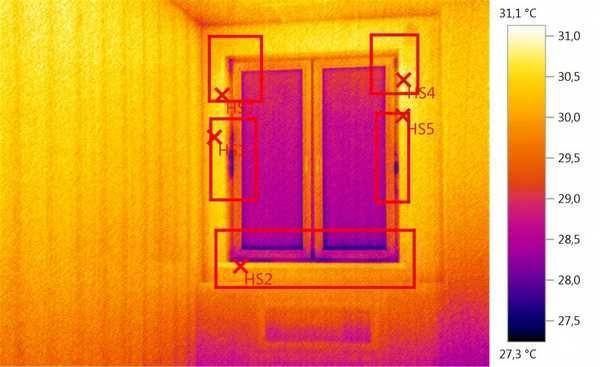

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел. а не твердотопливный, или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления. Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.

Калькулятор расчета необходимой тепловой мощности для отопления помещений

Пояснения по проведению расчетов

Последовательно уносим данные в поля калькулятора.

Первым делом определим климатические особенности – указанием примерной минимальной температуры, свойственной  региону проживания в самую холодную декаду зимы. Естественно, речь идет о нормальной для своего региона температуре, а не о каких-то «рекордах» в ту или иную стороны.

Кстати, понятное дело, это поле не будет меняться при расчетах для всех помещений дома. В остальных полях – возможны вариации.

Далее идет группа из двух полей, в которых указываются площадь помещения (точно) и высота потолков (выбор из списка).

Следующая группа данных учитывает особенности расположения помещения:

— Количеств внешних стен, то есть контактирующих с улицей (выбор из списка, от 0 до 3).

— Расположение внешней стены относительно стороны света. Есть стены, регулярно получающие заряд тепловой энергии от солнечных лучей. Но северная стена, например, солнца не видит вообще никогда.

— Далее, указывается, насколько утеплены стены. Выбирается из трех предложенных вариантов. Точнее даже, из двух, так как в доме с вообще неутепленными стенами затевать отопление — абсолютная бессмыслица.

— Два схожих поля поросят указать, с чем соседствует помещение «по вертикали», то есть что расположено сверху и снизу. Это поможет оценить размеры теплопотерь через полы и перекрытия.

Следующая группа касается окон в помещении

Здесь важно и их количество, и размеры, и тип, в том числе – особенности стеклопакетов. По совокупности этих данных программа выработает поправочный коэффициент к результату расчетов.
Наконец, на количество теплопотерь серьёзно влияет наличие в комнате дверей, выходящих на улицу, на балкон, в холодный подъезд и т.п

Если дверями регулярно в течение дня пользуются, то любое их открытие сопровождается притоком холодного воздуха. Понятно, что это требует возмещения в форме дополнительной тепловой мощности.

Все данные внесены – можно «давить на кнопку». В результате пользователь сразу получит искомое значение тепловой мощности для конкретного помещения.

Как уже говорилась, сумма всех значений даст результат за весь дом (за квартиру) в целом, в киловаттах.

По этой величине, считая ее минимумом, подбирают, кстати, и котел отопления. И именно эта суммарная величина понадобится, когда придёт время считать реальные денежные расходы на эксплуатацию системы отопления.

А данные по каждой из комнат тоже весьма полезны — для подбора и расстановки радиаторов отопления, или для выбора подходящей модели электрического обогревателя.

Масляный радиатор

Один из наиболее популярных бытовых обогревателей. Они имеют мощность от 1,0 до 2,5 кВт и используются в квартирах, офисах, на дачах.

Принцип работы Внутри герметичного металлического корпуса, наполненного минеральным маслом, находится электрическая спираль. Нагреваясь, она передает свое тепло маслу, а оно в свою очередь — металлическому корпусу, а затем воздуху. Его внешняя поверхность состоит из нескольких секций (ребер) — чем больше их количество, тем обширнее теплоотдача, при равных мощностях. Обогреватель поддерживает в комнате заданную температуру и в случае перегрева автоматически выключается. Как только температура начинает падать — включается.
Достоинства Невысокая температура нагрева корпуса (около 60 о С), благодаря чему не «сжигается» кислород пожаробезопасен, бесшумен благодаря термостату и таймеру некоторые модели не требуют отключения, высокая мобильность (наличие колёсиков позволяет легко перемещать их из комнаты в комнату)
Недостатки Сравнительно долгий прогрев помещения (однако и дольше сохраняют тепло), температура поверхности радиатора не позволяет свободно дотронуться до него (что крайне опасно при наличии в помещении детей), относительно большие габариты
Выводы Масляные радиаторы идеально подходят для обогрева квартир. Бесшумность, экономичность и безопасность здесь очень важны. Одного обогревателя достаточно для обогрева зала или спальни. Масляные радиаторы снабжены колесиками, и их можно легко переносить из комнаты в комнату. На лето масляный радиатор можно просто вынести в сарай или поставить в кладовку.

Примеры подсчётов. Самые простые способы

КПД, близкому к 100 процентам, может похвастаться только электрический котёл отопления. На протяжении всего срока эксплуатации прибора этот показатель останется стабильным, цифры это подтверждают. Уровень может меняться, но разница останется небольшой, всё зависит от конкретных условий.

Около 30-35 кВт составляет трата электричества для обогрева одного кубического метра. Теплоизоляция конструкции может влиять на данный параметр, но не в значительной степени. Мощность котла отопления должна составлять 15 кВт, если обогревается дом на 150 кв.м.2 и с трёхметровой высотой комнат. По данной формуле легко провести расчёт мощности электрического котла отопления. Когда устройство только приобретается, лучше всего заранее рассчитать так, чтобы остался небольшой запас. Расчёт сделать легко.

Если мощность будет вырабатываться в недостаточном количестве, температура в комнате будет снижаться. Такой недостаток компенсировать гораздо сложнее, чем просто поставить устройство на слабый режим работы. И расчёт котла не поможет. Придётся либо устанавливать дополнительное оборудование для обогрева, либо утеплять само здание.

Тут действует целый ряд важных правил:

  • Мощность электрического котла отопления необходимо знать для того, чтобы рассчитать за год потребность в электроэнергии.
  • Использование ресурса для котла можно узнать на весь сезон, если известна общая цена за его использование.
  • Расчёт будет таким. Величина, которая получается в итоге, делится на два. Электрический котёл просто не может всё время работать с предельной нагрузкой. Работа котла не так необходимо в период оттепелей.
  • Чтобы получить тот же показатель, но за месяц, итоговую цифру просто умножаем на 30. Этот процесс не является чем-то очень сложным.

Принято считать, что отопление котлом нам необходимо на протяжении семи месяцев. В зависимости от климатических условий в эти сведения можно вносить свои корректировки. Месячный расход электричества нужно умножить на продолжительность отопительного периода, чтобы получить результат по целому году. Но не стоит считать его максимально точным, разница в реальности может составлять до 15-20 процентов, даже максимально точный подход не спасёт от погрешностей.

Часто расчёт производится, исходя из того, что на каждого потребителя нужно около 3 кВт. Но на практике такая мощность котлов не справляется с нагрузками. Особенно это касается регионов с холодным климатом, где потребление котлом энергии может увеличиваться.

Рис. 3 Удобная регулировка параметров

Расчет радиаторов отопления по площади

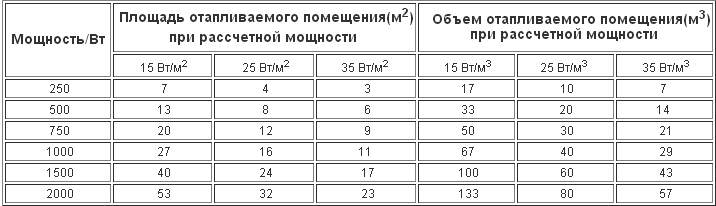

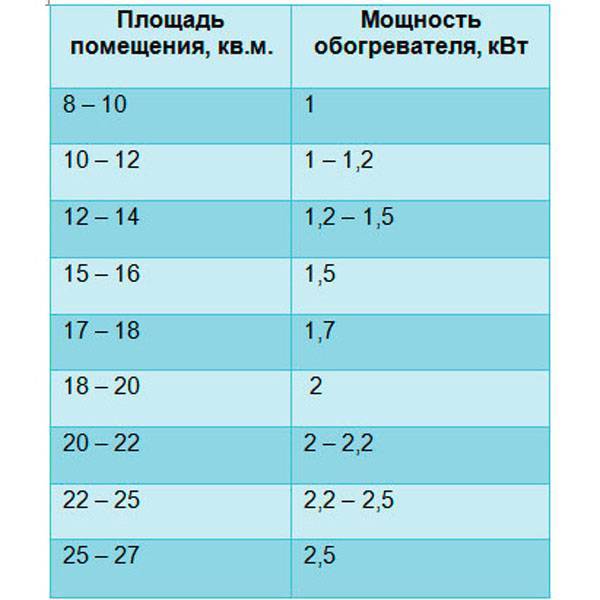

Простая таблица для расчета мощности радиатора для отопления помещения определенной площади.

Как осуществляется расчет радиаторов отопления на квадратный метр обогреваемой площади? Для начала нужно ознакомиться с базовыми параметрами, учитываемыми в вычислениях, которые включают в себя:

  • тепловую мощность для обогрева 1 кв. м – 100 Вт;
  • стандартную высоту потолков – 2,7 м;
  • одну внешнюю стену.

Исходя из таких данных, тепловая мощность, необходимая для обогрева помещения площадью 10 кв. м, составляет 1000 Вт. Полученная мощность делится на теплоотдачу одной секции – в результате получаем необходимое количество секций (или подбираем подходящий стальной панельный или трубчатый радиатор).

Для самых южных и холодных северных регионов применяются дополнительные коэффициенты, как повышающие, так и понижающие, – речь о них пойдет дальше.

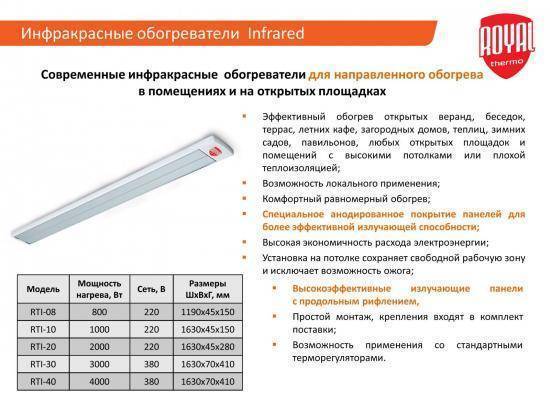

Типы инфракрасных обогревателей

Рассмотрим основные типы инфракрасных обогревателей с точки зрения их применения в тех или иных помещениях. Ик-обогреватели с галогеновыми лампами (например, Ballu BHH/M b AEG IR Comfort), имеющими температуру поверхности около 2200 °С, и обогреватели с открытыми трубчатыми элементами (ТЭНами) с температурой поверхности около 750 °С обеспечивают узконаправленный высокоинтенсивный тепловой поток и по характеру обогрева схожи с камином или костром. Поэтому оптимальным применением для этого типа инфракрасных обогревателей будут: • помещения с высокими потолками (торговые павильоны, цеха, ангары), • открытые и полуоткрытые веранды, площадки (например, летние веранды кафе или шатер для мероприятия «open air») • локальный/зональный обогрев (например, рабочего места на большом складе). Инфракрасные обогреватели панельного типа (например, Timberk TCH A1N) имеют температуру поверхности от 90 до 400 °С и могут применяться от небольших жилых и бытовых помещений до крупных офисов, промышленных зданий и производственных цехов.

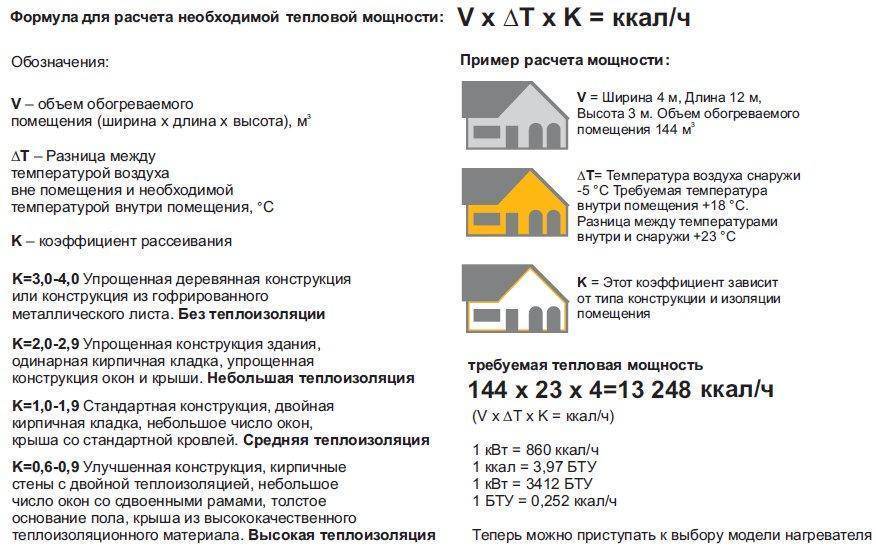

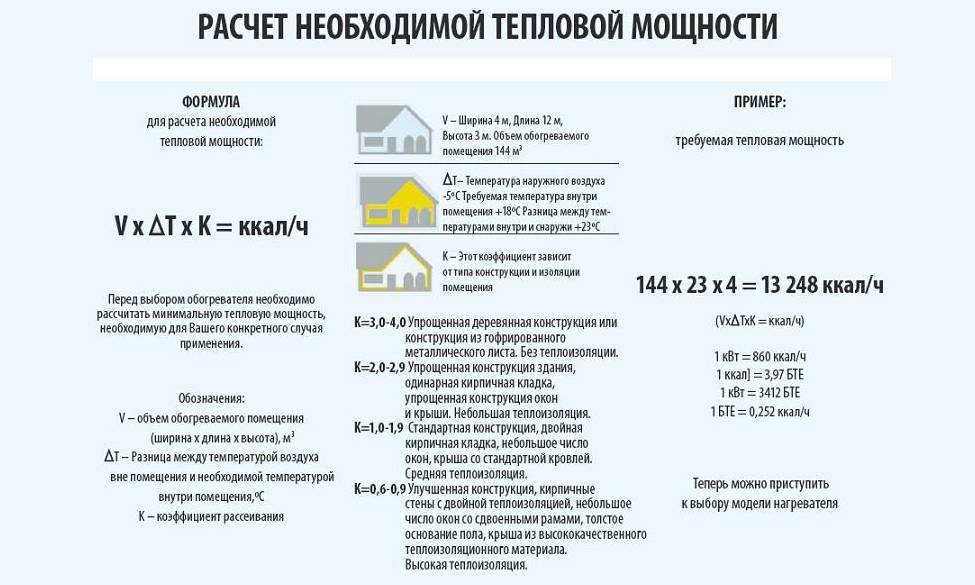

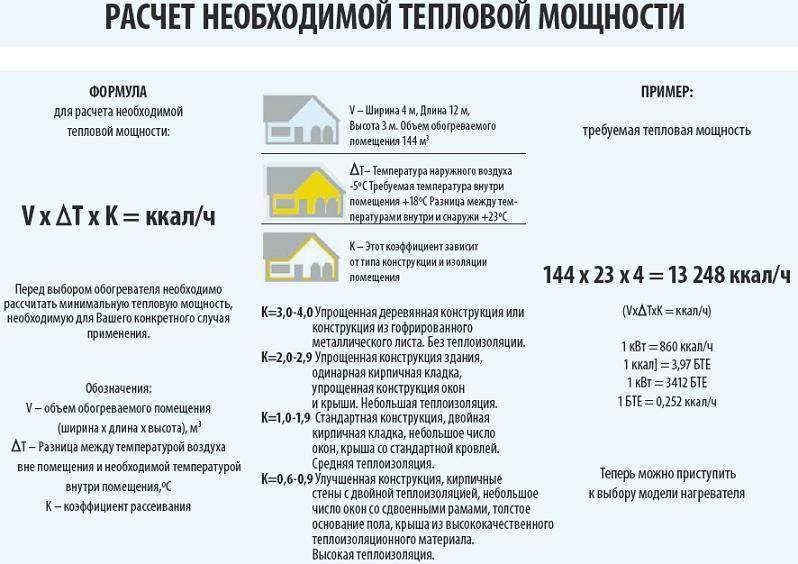

Расчет тепловой мощности обогрева помещения

Для правильного выбора нагревателя, предлагаем вам ознакомиться с правилами расчета тепловой мощности, необходимой для вашего конкретного случая применения:

V x ∆T x K = ккал/ч

V – Объем обогреваемого помещения (длина х ширина х высота), м 3

∆Т – Разница между ˚t воздуха вне помещения и необходимой ˚t внутри помещения, ˚С

К – Коэффициент тепловых потерь (зависит от типа конструкции и изоляции помещения):

Без теплоизоляции ( К=3,0-4,0 ) – Деревянная конструкция или конструкция из гофрированного металлического листа.

Простая теплоизоляция ( К=2,0-2,9 ) – Здание с одинарной кирпичной кладкой, упрощенная конструкция окон и крыши.

Средняя теплоизоляция ( К=1,0-1,9 ) – Стандартная конструкция. Двойная кирпичная кладка, крыша со стандартной кровлей, небольшое кол-во окон.

Высокая теплоизоляция ( К=0,6-0,9 ) – Кирпичные стены с двойной теплоизоляцией, небольшое кол-во окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала.

Пример:

Объем помещения: 5 х 16 х 2,5 = 200

∆Т: Температура наружного воздуха -20 °С. Требуемая температура внутри помещения +25 °С. Разница между тем­пературами внутри и снаружи +45 °С.

К: Рассмотрим вариант со средней теплоизоляцией (1-1,9). Выберите то значение, которое на ваш взгляд, наиболее соответствует вашему помещению. Чем хуже теплоизоляция, тем больший коэффициент нужно выбирать. Например 1,7.

Расчет: 200 х 45 х 1,7 = 15 300 ккалч

1 кВт = 860 ккалч, соответственно 15 300860 = 17,8 кВт.

Газовые и дизельные калориферы прямого нагрева, можно использовать только в хорошо проветриваемых помещениях, или на открытых пространствах. Дизельные калориферы непрямого нагрева, можно использовать в закрытых помещениях, при условии отвода сгораемых газов за пределы помещения.

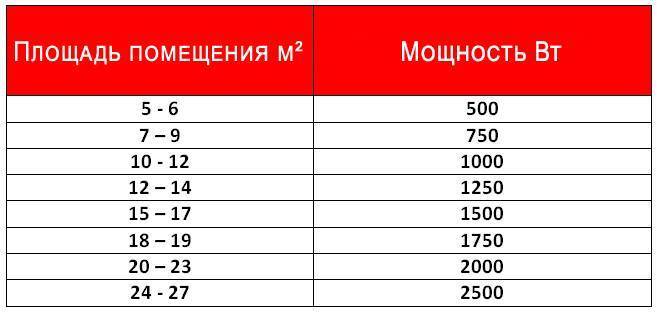

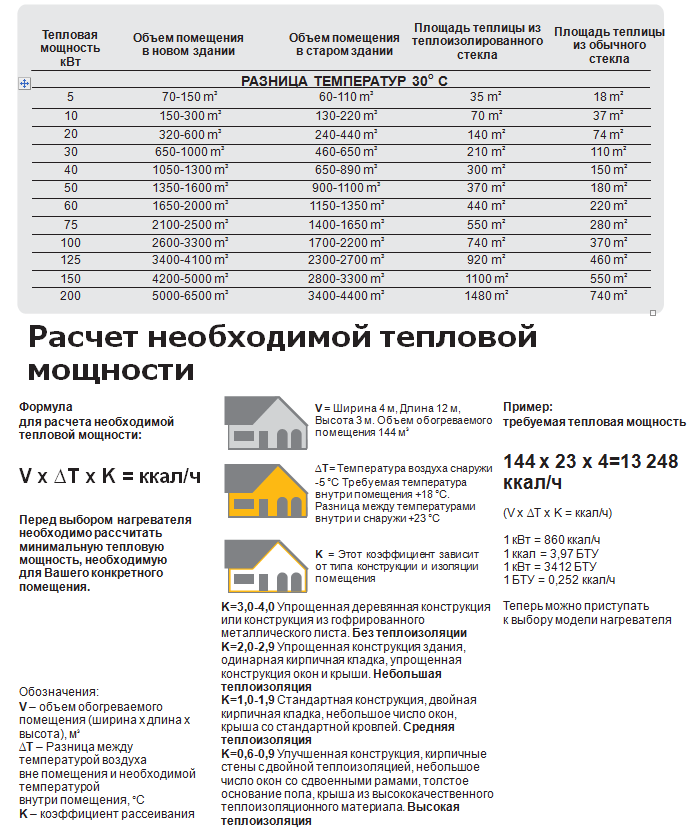

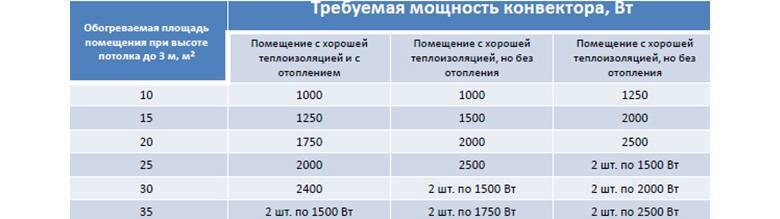

Таблица Мощности для помещений:

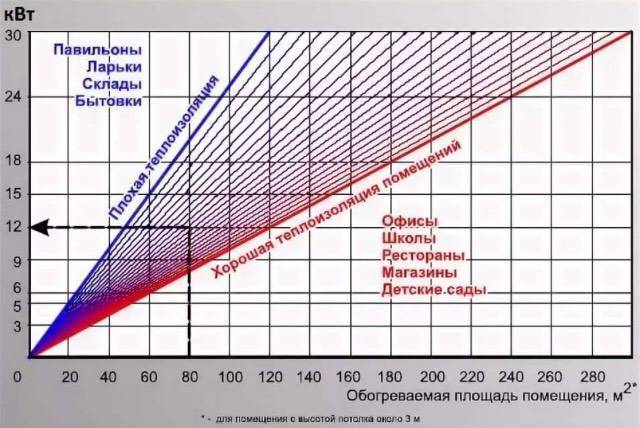

Расчет мощности можно сделать с помощью данной схемы (ВЫ можете скачать и распечать схему ниже)

Расчет мощности калорифера

Для правильного расчета калорифера необходимо определиться с исходными данными: производительностью, плотностью воздуха, уличной и желаемой температурой в помещении. Последние показатели чрезвычайно важны, поскольку от них зависит количество тепла, затрачиваемого на нагрев 1 м3 воздуха. Часть данных можно узнать из специальных таблиц.

Водяной прибор


Расчет мощности исходя из уличных температур Чтобы рассчитать площадь сечения водяного калорифера, применяют формулу Аф= L×ρул/3600 (ϑρ). Используются значения:

  • L – производительность, которая выражается в м3/ч или кг/ч;
  • pул – плотность воздуха на улице по таблице;
  • ϑρ – массовая скорость воздуха в сечении.

Получив результат, подбирают для системы вентиляции один калорифер стандартного размера или несколько приборов так, чтобы площадь или сумма площадей были равны или чуть больше расчетного значения.

Массовый расход воздуха в кг/ч вычисляют по формуле G=L×pср:

pср– плотность воздуха при средней температуре.

pср рассчитывают по формуле (tул+tкон)/2:

  • tул – уличная температура воздуха в самую холодную пятидневку года;
  • tкон – желаемая температура в помещении.

Потом для среднего показателя определяют плотность по таблице.

Вычисляют расход тепла для прогрева воздуха по формуле: Q (Вт) = G×c×(tкон–tул)

Для примера будут рассчитаны данные, если известно:

  • L – 10000 м3/ч (производительность указывается в документации);
  • tкон – 21°C;
  • tул – –25°C.

pср =(–25°C +21°C)/2=–2°C

Плотность воздуха при этой температуре – 1,303.

Массовый расход воздушной массы равен G=10000 м3/ч×1,303 кг/м3=13030кг/ч

Отсюда Q=13030/3600×1011×(21-(-25))=168325 Вт.

К этой величине необходимо добавить 10-15% для запаса мощности.

Паровой калорифер

Мощность парового калорифера определяют тем же способом, только для расчета G используют формулу G=Q/r. r – удельная теплота, образующаяся при конденсации пара в кДж/кг.

Электрический калорифер


Формула расчета мощности калорифера Для электрических приборов большую часть необходимых данных обычно указывает изготовитель, что значительно упрощает расчет нагрева воздуха и выбор калорифера. Несмотря на относительно низкую тепловую мощность, электрокалориферная система потребляет много электроэнергии, поэтому ее зачастую приходится подключать отдельным кабелем к щитку. Калориферы мощностью более 7 кВт запитывают от сети 380 В.

Потребляемый ток рассчитывают по формуле I=P/U, где P – мощность, а U – напряжение. Значение U зависит от особенностей подключения. Если подключение однофазное, U=220В, если трехфазное, U=660В.

Температуру нагрева рассчитывают по формуле T=2,98×P/L, где L – как и в других расчетах, производительность системы.

Примеры подсчётов. Самые простые способы

КПД, близкому к 100 процентам, может похвастаться только электрический котёл отопления. На протяжении всего срока эксплуатации прибора этот показатель останется стабильным, цифры это подтверждают. Уровень может меняться, но разница останется небольшой, всё зависит от конкретных условий.

Около 30-35 кВт составляет трата электричества для обогрева одного кубического метра. Теплоизоляция конструкции может влиять на данный параметр, но не в значительной степени. Мощность котла отопления должна составлять 15 кВт, если обогревается дом на 150 кв.м.2 и с трёхметровой высотой комнат. По данной формуле легко провести расчёт мощности электрического котла отопления. Когда устройство только приобретается, лучше всего заранее рассчитать так, чтобы остался небольшой запас. Расчёт сделать легко.

Если мощность будет вырабатываться в недостаточном количестве, температура в комнате будет снижаться. Такой недостаток компенсировать гораздо сложнее, чем просто поставить устройство на слабый режим работы. И расчёт котла не поможет. Придётся либо устанавливать дополнительное оборудование для обогрева, либо утеплять само здание.

Тут действует целый ряд важных правил:

  • Мощность электрического котла отопления необходимо знать для того, чтобы рассчитать за год потребность в электроэнергии.
  • Использование ресурса для котла можно узнать на весь сезон, если известна общая цена за его использование.
  • Расчёт будет таким. Величина, которая получается в итоге, делится на два. Электрический котёл просто не может всё время работать с предельной нагрузкой. Работа котла не так необходимо в период оттепелей.
  • Чтобы получить тот же показатель, но за месяц, итоговую цифру просто умножаем на 30. Этот процесс не является чем-то очень сложным.

Принято считать, что отопление котлом нам необходимо на протяжении семи месяцев. В зависимости от климатических условий в эти сведения можно вносить свои корректировки. Месячный расход электричества нужно умножить на продолжительность отопительного периода, чтобы получить результат по целому году. Но не стоит считать его максимально точным, разница в реальности может составлять до 15-20 процентов, даже максимально точный подход не спасёт от погрешностей.

Часто расчёт производится, исходя из того, что на каждого потребителя нужно около 3 кВт. Но на практике такая мощность котлов не справляется с нагрузками. Особенно это касается регионов с холодным климатом, где потребление котлом энергии может увеличиваться.

Рис. 3 Удобная регулировка параметров

Достоинства и недостатки


При всем удобстве калориферы потребляют большое количество электроэнергии Водяные и паровые калориферы, предназначенные для отопления производственных помещений, крайне выгодны, поскольку не требуют дополнительных вложений. Финансовые средства затрачиваются только на приобретение устройства. Их достоинства:

  • быстрое достижение желаемой температуры воздуха;
  • простой монтаж;
  • безопасность;
  • надежность;
  • возможность регулировки уровня обогрева.

Из недостатков отмечаются:

  • использование в помещениях с плюсовой температурой воздуха;
  • невозможность применения для обогрева квартир;
  • требуется оборудование для обеспечения воздушной тяги;
  • если прекращается подача теплоносителя, система перестает работать.

Последний пункт справедлив и для электрокалориферов, только касается перебоев с подачей электроэнергии.

Оцените статью
